Ребристые плиты перекрытия: виды и размеры по гост

Рассмотрим и разберем пример маркировки

Без примера не обойтись. Попробуем расшифровать маркировку следующих перекрытий: 2П1-3, АТ-VIП-1.

Первоначальные символы используют для шифрования типовых размеров:

1П означает, что плита однослойная толщиной 120 мм;
2П – однослойная, толщиной 160 мм.

Сама буква «П» говорит о том, что для изготовления изделия использовался легкий бетон. При использовании тяжёлого бетона в маркировке фигурирует буква «Т». Цифра 3 в самом конце обозначает несущую способность составляющих перекрытия. Отметим, что значение цифр соответствует таким характеристикам:

1 – плита имеет дополнительные укрепления;
2 – в боковых рёбрах содержаться технические отверстия с диаметральным сечением 210 мм;
3 – аналогично размещённые отверстия с диаметром 210 мм и 700 мм.

Так как типы платформ достаточно разнообразны, то маркировка хорошо выручает в определении характеристик материала.

Перекрытия- преимущества и недостатки

Как и в домах домах построенных из дерева, так и в домах из кирпича можно использовать деревянные перекрытия. Традиционно состоят они из толстых балок, с шагом 100-150 , однако, применяются тонкие элементы, но гораздо более густо расположенные (40 или 60 см), а с низу скрытые гипсо-картонными плитами.

Такие потолки иногда называют «досчатыми» или «ребристыми», они очень популярны в домах построенных по каркасной технологии.

В домах построенных с использованием кирпича, перекрытия из дерева используются довольно редко, обычно, как перекрытие над последним этажом (функцию потолочных балок, так же может выполнять, нижняя полоса стропильных ферм). Нежелание устраивать такие потолки из дерева, вытекает главным образом из-за трудности их эффективной шумоизоляции.

Деревянные перекрытия

Устройство деревянного перекрытия и потолка с хорошими звукоизолирующими показателями, возможно, но их конструкция сложная, требует внимания к деталям и лишь немногие исполнители могут сделать их правильно.

Преимущества:

Легкий вес (а следовательно, меньшая нагрузка на несущие элементыдома);

cкорость монтажа;

отсутствие мокрых работ,благодаря чему строительные работы, могут проводиться в зимний период;

очень хорошая тепло- изоляция, если пространство между стропилами, заполняется теплоизолирующим материалом.

Недостатки:

Недостаточная звуко-изоляция;

уязвимость к воздействию неблагоприятных биологических условий;

уязвимость к возгоранию;

скрипение из-за непрофессиональной работы.

Деревянное перекрытие c дополнительной звукоизоляцией, плавающим полом и подвесным потолком

Монолитные перекрытия- плюсы и минусы

Монолитными перекрытиями называются перекрытия из усиленного бетона (железобетон),бетонирующиеся с использованием опалубки, непосредственно на строительной площадке. Они должны быть разработаны для конкретного здания: проект определяет расположение арматуры (в одном или в двух направлениях или крестообразно), а также способ опоры на стенах. От решения архитектора зависит несущая способность перекрытия, поэтому не посоветовавшись с ним, нельзя вносить никаких изменений в проект, которые могли бы изменить принятые для расчета нагрузки — например передвигать несущие стены. Монолитное перекрытие требует, прочно закрепленной опалубки. В настоящее время, вместо традиционной деревянной опалубки, обычно используются опалубки для многократного использования, изготовленные из плит фанеры. Усиление перекрытия — это задача для опытных профессионалов.

Для бетонирования, наиболее эффективно использовать готовый бетон: это позволит обеспечить поддержание надлежащего класса бетона, а благодаря перекачке смеси бетона прямо из бетономешалки на колесах, облегчит бетонные работы.

Преимущества:

Необходимые материалы можно легко купить у многих поставщиков;

форма монолитных плит может быть нетипичной;

имеет небольшую высоту (толщину);

с низу создается равная однородная поверхность, что способствует легкости штукатурных работ;

обеспечивает хорошую звукоизоляцию ;

нет необходимости привлекать для монтажа, тяжелое оборудование.

Недостатки:

Трудоемкость строительных работ;

сложное усиление перекрытия, требующее высококвалифицированных подрядчиков;

много времени и труда требуют изготовление и установка опалубки, а так же большого количества древесины (этот недостаток может быть значительно сокращен, за счет использования элементов опалубки,арендованных в местах аренды строительного оборудования.)

Схема монолитного железобетонного перекрытия

Строение монолитного ребристого перекрытия

Его толщина зависит от исполнения — перекрытие из самых низких блоков, имеет толщину 24 см, максимальная — 29 см;

легкий — в зависимости от типа блоков перекрытий, один квадратный метр весит от 160 до 340 кг

его ширина ограничена длиной балок перекрытия, а толщина подбирается в зависимости от размеров блоков;

всегда требует дополнительной звукоизоляции;

потолок всегда требует шпаклевания и толстого слоя отделки;

работы могут осуществляться с перерывами. Перерыв можно сделать после установки балок и блоков. Возможные загрязнения сдует ветер, останется очистить только углубления в балках и ребрах;

строительство этого вида перекрытия, не требует большого опыта работы, с соответствующим монтажом сборных элементов, справятся два человека.

Стандарты и расчеты плит

Государственная система предусматривает две классификации, к коим могут относить плиты определенных размеров – 0,3 и 0,4 м:

ГОСТ 27215-87. Регламентирует зоны опоры ригелей:

на полки. Типоразмеры числом 8 (1П1-1П8);
на поверхность. 1 вариант – 2П1

Документальная маркировка выглядит так – 1П2-2 Ат-VСКЛ. Что означает изделие с нагрузкой на полки, второй категории несущей способности с использованием легкого бетона и возможностью эксплуатации в нетипичных средах.

ГОСТ 21506-87. Типы, регламентированные этим стандартом, зависят по расположению:

П1 – в рядах;
П2 – в середине колонн;
П3 – объединяя стены.

В этом случае, цифры обозначают диаметр технологических отверстий.

Определив при проектировании объекта требуемый тип изделия, приобрести его не представляет труда.

При расчете монолитного ребристого перекрытия для определения конкретной конструкции пользуются:

Особенности местности – ее климатическими особенностями, снеговыми нагрузками или подвижностью грунта. Учитываются опасности связанные с сейсмическими данными региона.
Физическими явлениями – крутящим, изгибающим моментом и поперечными силами. Расчет осуществляется при помощи таблиц и программ.
Размерами пролетов и диаметрами арматуры. Индивидуальная архитектура подлежит тщательному расчету при выборе конструкций.
Серией проектных чертежей. Подобные изделия проходят эту операцию и имеют задокументированные бумаги.

Монтаж ЖБИ плит

Укладка изделий на транспорт, а затем в качестве конструкций осуществляется грузоподъемным краном и бригадой из двух стропальщиков. Наличие петель для сцепки со стропами необходимо. Состояние их проверяется перед отправкой на место строительства. После доставки, монтаж ребристых железобетонных плит и перекрытий ведется следующим образом:

Слой раствора для адгезии двух поверхностей, замешивают согласно технологии и не позволяют застывать в течение времени необходимом для процесса установки – работа ведется быстро. Все составляющие исключают некачественную продукцию, она проходит строгий контроль.
С помощью кранового «паука», плиту приводят в горизонтальное положение и доставляют к месту укладки. Стропы представляют собой металлические тросы с крюками, равными количеству петель перекрытия.
Необходимо оставлять зазоры между соседними элементами размерами до 70 мм, так как в силу производственной технологии, железобетонные конструкции имеют разные уклоны. В процессе строительства промежутки заполняют раствором.
Укладку на стены ведут с отступом от края поверхности в 15 см для последующей облицовки кирпичом, если это необходимо. Либо контролируют полное совпадение.
После установки и заливки плит, петли соединяются арматурным прутом. Его концы должны быть загнуты вниз и сварены.

Плита перекрытия — одна из главных конструкций в строительстве здания, которая должна выдерживать большие нагрузки. Изготавливаются они из тяжелых бетонов с использованием цементов высоких марок или легких конструкционных бетонных смесей с химическими добавками, усиливающими прочность материала. Обязательно армирование изделия стальной арматурой: металлический каркас внутри плиты делает ее более прочной на изгиб.

Размеры и характеристики плит ПКЖ

Плиты крупнопанельные используют в строительстве преимущественно промышленных крупных объектов, потому что не предусмотрены для получения идеально ровного потолочного перекрытия. Их характеристики, производство и прочие требования регламентированы в ГОСТ 21506-87. Расчётные схемы изделий и проектные чертежи плит ПЖК серии содержится в альбоме Серия ПК 01-106.

Нормативные документы регламентируют размеры ребристых крупногабаритных панелей:

длина – 5970 мм;
ширина – 1490 мм;
высота – 300 мм;
масса плиты составляет 1540 кг.

Характеристики панелей ПКЖ:

предельная нагрузка – до 780 кг/м²;
водонепроницаемость – не менее 2;
морозостойкость не менее 150;
сейсмическая устойчивость до 9 баллов;
температурный диапазон эксплуатации от -40° до +50°C.

Для изготовления плит используют бетон марки не ниже М200, арматурные прутья для каркаса АI, АII и проволока Вр-I. В панели армируется верхняя часть и ребра, в нижнюю часть укладывают арматурную сетку. Металлические изделия надежно защищены от коррозии слоем бетона, что обеспечивает длительную службу конструкций. Вес плиты пкж унифицирован, но может отличаться у разных производителей в виду применения разного бетона – лёгкого, тяжёлого или силикатного. Отдельные производители также выпускают плиты с другими габаритами (1,5×6, 1,5×12, 3×6, 3×12 или 3×18), что окажет влияние на их массу.

Сфера использования

Область использования конструкций из армированного бетона:

Формирование воспринимающего нагрузку перекрытия крупнопанельных объектов промышленного назначения.
Сооружение перекрытий чердачного типа в жилых и административных зданиях с последующей облицовкой ребристой части с внутренней стороны помещения.

Изготовление осуществляется, согласно требованиям действующего стандарта по документации предприятий-производителей железобетонных изделий.

В основном такие плиты используются для перекрытий на чердаках жилых объектов, промышленных сооружений, если расстояние между несущими конструкциями не больше 6 метров

Конструктивные особенности и состав бетона позволяют применять плиты ребристые в следующих условиях:

при температуре до минус 40 градусов Цельсия для сооружений, постоянно находящихся в естественных климатических условиях пониженных температур;
при воздействии повышенных до 50 градусов Цельсия температур, связанных с особенностями технологического цикла промышленных предприятий;
под воздействием газообразных среднеагрессивных составов, воздействующих на железобетон;
в районах, расчетная сейсмичность которых не превышает 9 баллов;
для отапливаемых помещений, в которых соблюдается постоянный температурный режим.

Расчет монолитного ребристого перекрытия

Конструкцию рассчитывают с помощью специальных программ, при этом исходными данными являются поперечные силы, изгибающие и крутящий моменты. Обязательно учитываются снеговые и сейсмические нагрузки. Составляется графическая модель перекрытия, вычисляются размеры ребристой плиты перекрытия, площадь арматуры, размеры пролетов. По результатам расчета подбираются изделия с нужными параметрами.

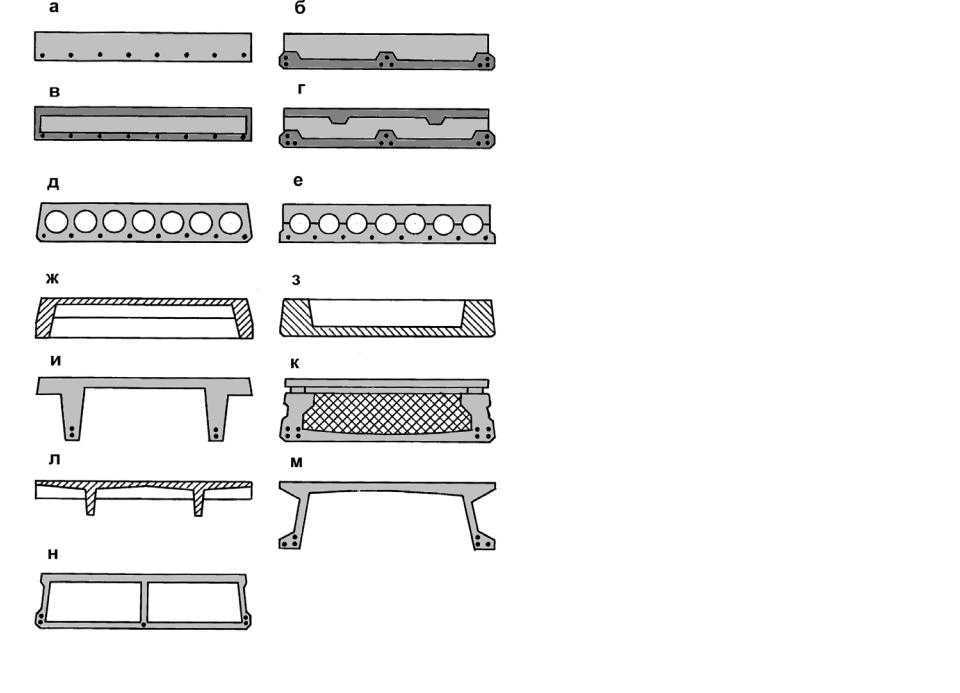

Ребристые перекрытия. Технические характеристики и маркировка

Сейчас комбинаты ЖБИ выпускают плиты из различных видов бетона: конструкционного легкого, тяжелого, плотного силикатного. Габаритные и присоединительные размеры строительных перекрытий, их форма отвечают требованиям ГОСТ 28042-89. Согласно ему железобетонные ребристые предварительно напряженные плиты имеют габариты 3х12, 3х6, 3х18, 1,5х6, 1,5х12 м. Выпускают следующие типы перекрытий с напряженной арматурой:

с плоской верхней плитой – ПГ (без отверстий), ПВ (с отверстиями для вентиляционных устройств), ПФ и ПС (с отверстиями для различных видов фонарей), ПЛ (с проемами для легкосбрасываемой кровли);
плиты-оболочки, имеющие сводчатую поверхность – ПОВ, ПОФ, ПОС, ПОЛ (имеют те же конструктивные особенности, что и первый тип).

В маркировку входит:

буквенно-цифровое обозначение типоразмера;
несущая способность (определяется максимально допустимой нагрузкой);
класс арматуры, вид бетона, особенности конструкции (размеры и расположение отверстий, наличие закладных деталей);
дополнительные качества (например, сейсмоустойчивость).

Железобетонные ребристые плиты высотой 0,4 м

Технические требования к этим изделиям содержатся в ГОСТ 27215-87. В нем перекрытия классифицируются согласно тому, на какую зону ригелей каркаса они опираются:

1П – на полки; имеется 8 типоразмеров (1П1- 1П8);
2П – на верхнюю часть, есть 1 типоразмер 2П1.

1П1- 1П6, 2П1 усилены напряженной арматурой, а 1П7, 1П8 – ненапряженной. Маркировка включает: размер, данные о наибольшей нагрузке, класс арматуры, плотность и проницаемость бетона, наличие вырезов и закладных деталей. Так, монолитная ребристая плита типоразмера 1П2, вторая по несущей способности, с арматурным усилением Ат-VСК, из легкого бетона, эксплуатируемая в агрессивной среде, обозначается так: 1П2-2 Ат-VСКЛ.

Железобетонные плиты высотой 0,3 м

Их изготовление регламентирует ГОСТ 21506-87. Он предусматривает три вида типоразмеров, в зависимости от расположения:

П1 — в рядах;
П2 – в рядах и между колоннами;
П3 — между колоннами и вдоль стен.

В обозначении перекрытия по ГОСТ 21506-87 перечисляются: типоразмер, шифр максимальной нагрузки, вид арматуры и бетона, наличие отверстий для вентиляции (согласно диаметру они обозначаются цифрами 1 – 3). Условное обозначение плиты П1, с напряженной арматурой Ат-V, из легкого бетона для нормальной среды, с проемом под вентилятор диаметром 1 м: П1- АтVЛ-Н-3.

Монтаж ребристых железобетонных плит и перекрытий

Перекрытия монтируются только с помощью автомобильного или башенного крана. Чтобы захватить изделие крюком грузоподъемного механизма, служат монтажные петли. Их наличие и состояние проверяют при покупке и непосредственно перед установкой.

1. На торцы стен, балок, свай, предназначенных для укладки плиты, наносят слой строительного раствора, необходимого для прочности соединения и герметичности. Не следует допускать преждевременное затвердевание песчано-цементной смеси – это нарушает целостность конструкции.

2. На крановый крюк навешивают паук с четырьмя стропами, на конце которых также имеются крюки. Их вставляют в петли, после чего поднимают перекрытие, обеспечивая его горизонтальное положение.

3. Кроме крановщика, монтаж выполняют два стропальщика, выравнивающие подвешенный груз и контролирующие точность установки.

4. Плита имеет технологические уклоны, поэтому верхняя плоскость немного меньше нижней. Из-за этого между соседними панелями появляются зазоры 50 – 70 мм, которые заполняют раствором.

5. Монтажные петли прилегающих друг к другу плит соединяют стальным прутом, края которого загибают вовнутрь и сваривают.

С наружной стороны здания должен остаться край шириной минимум 0,15 м для проведения кладки кирпича. Такого же размера выдерживается и плоскость соприкосновения изделия с несущим элементом.

Стоимость перекрытий

Ввиду высокой трудоемкости формовочных работ и сложной опалубки, цена ребристой плиты перекрытия значительно выше, чем обычной гладкой.

Обозначение	Длина, мм	Ширина, мм	Высота, мм	Цена, рубли
2ПГ6	500	5 970	1 490	300	15 200
2ПГ6	400	5 970	1 490	300	12 400
4ПВ6	400	5 970	1 490	300	14 680
1П3	500	5 550	1 485	400	19 200

Статьи

Приемка

При приемке ребристых плит перекрытия учитываются данные операционного, входного и приемочного контроля. Также они принимаются по результатам следующих испытаний:

Периодические – учитываются прочность, жесткость, трещиностойкость изделий, а также морозостойкости и водонепроницаемости бетона ЖБИ, которые будут эксплуатироваться под воздействием агрессивной газообразной среды.
Приемо-сдаточные – учитываются прочностные характеристики бетона (его марка прочности на сжатие, передаточная и отпускная прочность), соответствие армирующих элементов рабочим чертежам, прочность сварных соединений, толщина защитного бетонного слоя до арматуры, точность геометрических размеров, наличие и характер технологических трещин.

Фото 6. Ребристые плиты, уложенные на несущие балки

Для испытания плит на прочность, трещиностойкость и жесткость применяется технология нагружения. Контроль производится заводами-изготовителями перед началом их массового производства, при изменении технологии изготовления и внесении конструктивных изменений.

Соответствие плит по точности геометрических параметров, толщине защитного бетонного слоя до армирующего каркаса, наличию и размерам раскрытия технологических трещин принимается на основании результатов выборочного контроля.

Рассчитываем нагрузку

Разобравшись со всеми характеристиками перекрытий, необходимо рассчитать нагрузку. Только после этого целесообразно приступать к покупке или заказу изделий. Иногда заказчики усиливают плиты, если нагрузка слишком велика. Зная необходимую нагрузку можно правильно подобрать сортамент материала. Как произвести расчет, рассмотрим далее.

Как уже было сказано выше, нагрузки бывают разных типов:

постоянная;
временная;
равномерная;
неравномерная.

Расчёт ребристой плиты производиться с учётом равномерной нагрузки. Эта нагрузка самая распространенная и пренебречь ею нельзя. Нагрузка вычисляется в кг/м2. Все нормативные показатели нагрузки указаны в ГОСТе. В нём указано, что норма нагрузки для плит покрытия строений, где будут проживать люди составляет 400 кг/м2.

Опалубку делали следующим образом.

Закупили пенопласт Knauf по 10 и 5 см толщиной.

Над ямой погреба пришлось городить балку из четырех досок 100х40, чтобы в нее упереть опалубку.

При перекрытии фундамента, по периметру пустили доски 150х40 на ребро и прикрепили к ростверку. Ростверк я дырявить не стал, в нем уже были шпильки Ф8мм, оставшиеся от скрепления опалубки самого ростверка.

На втором перекрытии (первого этажа) такие доски крепились к стенам на саморезы 120мм. В одном месте крепления вкручивал по два самореза под разными углами.

Затем ставим доски 150х40 на ребро, хотя на такие пролеты можно и плашмя, так чтобы они оказались под ребрами будущего монолитного перекрытия. Мы крепили их на стальные уголки разной формации, в среднем 100х90х100. Уголки крепились на саморезы Ф6мм белые, впоследствии на кровельные и на кучу других.

Чтобы подпорки не ушли при заливке в грунт, уложили под них обрезки досок.

Распорки в подполье.

Первые блоки несъемной опалубки из газобетона.

Отверстие в опалубке для того чтобы залить плиту пола погреба. Заливка велась одновременно с перекрытием.

Поверхность ростверка(фундамента) сначала промазали битумным праймером, затем наплавили гидроизоляцию Линокром от Технониколь.

На среднюю часть ростверка (под средней стеной) клали посередине перегородочные подпиленные блоки 100х250х625 211 КЖБИ Сертолово

D500, оставшиеся от строительства малого дома, подпиленной стороной вниз. Можно сильно не стараться отпиливать ровно, раствор все снивелирует.

При строительстве перекрытия над ростверком, по периметру сделали не съемную опалубку из газобетонных блоков. Использовали Aeroc 250x200x625 D500

. Блок был перевернут, так чтобы высота стала 200. Вместе со слоем цементопесчаного раствора получилось как раз около 21см. Между собой блоки клались на клей Aeroc летний.

Над первым этажом для ребристого монолитного перекрытия так же изготавливалась несъемная опалубка из ГБ Aeroc 250x150x625 D400

. Блок не переворачивался, т.е. высота опалубки составила 25см. После кладки опалубки в нее по периметру на монтажную пену был приклеен утеплитель экструдированный пенополистирол 50мм.

Так же здесь мы решили использовать вариант со встроенным водяным теплым полом (поэтому высота перекрытия малость возрастает, а именно где-то на диаметр трубы). По религии классических стяжек с теплым полом так делать нельзя. Большую площадь там делят деформационными швами. По религии фундаментов УШП получается можно. Там заливают большие площади теплого пола вместе с плитой фундамента.

На практике же одновременное литье вполне прокатывает. Утеплитель в опалубке так же выполняет функцию демфера при тепловом расширении бетона перекрытия. Хотя как показывает практика (она почему то не подтверждает теорию), то даже без демфера ничего бы не случилось.

Дешевый китаец CMI показал себя в работе отлично, оказался гораздо удобнее чем бытовой Bosch и пока терпит мои нагрузки. Потом взял ударную дрель CMI за копейки спецом на стройку. Чувствуется что не то в плане комфорта, но фигарит зверски. Терпит все мои издевательства

Оффтоп прогнал, теперь к делу. Настил прибил гвоздями 70. Над каждым ребром по гвоздю. Помните, что вам еще разбирать потом эту конструкцию.

Опалубку для формирования ребер практически полностью взяла на себя моя вторая половина. Для нее использовался пенопласт Knauf

с неясными до конца характеристиками (плотность). Укладывали два листа 100мм и на него 50мм с подрезанной по инструкции на 20мм кромкой. Между ребрами получается ширина пенопластового листа то бишь 1метр.

Пенопласт ни чем к опалубке не крепили и между собой тоже. Держится за счет полиэтилена, который щедро прикреплен к деревянной опалубке степлером. Скрепки 8мм. В дальнейшем его еще прижмет своим весом армокаркас.

Брали простой не плотный, дешевый полиэтилен. Частично использовали полиэтилен из упаковки пенопласта.

Во время работы над опалубкой могут возникнуть проблемы. У нас они возникли:)

Пока не собран армокаркас, нужно класть утяжелители (мы использовали доски и обрезки ГБ) на полиэтилен–пенопласт, иначе при сильном ветре конструкция пытается улететь.
Птицы пробивают полиэтилен и крошат пенопласт со страшной силой. Задолбался скотчем все это дело приводить в более менее нормальный вид. Подвешивали пластиковые тарелки. Их колышет на ветру, что немного улучшает ситуацию, отпугивая птиц.

Классификация и маркировка продукции высотой 40 см

Ребристые перекрытия высотой 40 сантиметров также производятся по стандарту, делятся на классы в соответствии с конструктивными особенностями изделия.

Виды плит по типу контакта с опорой:

1П – опираются на поверхности полок ригелей, выпускаются в 8 размерах, серия маркируется 1П1 – 1П8
2П – при установке контактирует с верхней частью балок опорных. По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)

Для усиления бетонного массива арматура может быть в напряженном состоянии – это марки 1П1-1П6, а также 2П1. С ненапряженной арматурой производятся плиты 1П7 и 1П8.Маркировка указывает на такие параметры:

Информация про габариты ребристой плиты перекрытия, что дает также сведения про максимально воспринимаемые нагрузки
Тип и класс арматуры
Показатели прочности и проницаемости бетона
Разнообразные конструктивные особенности (закладные элементы, пустоты и т.д.)

Аббревиатура 1П1-3Ат-VIТ расшифровывается так:

1П1 – это типоразмер: говорит о том, что ширина плиты равна 3 метрам, длина – 5.55
3 – в обозначении скрыта информация про несущую способность, соответствующую третьей группе
Ат-VI – индекс, указывающий на особенности армирования
Т – говорит о том, что ребристая плита выполнена из тяжелого бетона марки М400, который можно использовать в условиях влияния газообразных составов с небольшой степенью агрессивного воздействия

Применение

ПЖК плиты перекрытия и покрытия применяют в строительстве промышленных сооружений:

стадионов;
производственных сооружений и цехов;
в дорожном строительстве;
спортивных сооружений и т.д.

Плиты ребристые ПКЖ незаменимы в случаях, когда есть необходимость в перекрытии длинных межосевых пролётов несущих стен. Как правило, прочность обычных плит с прямоугольным сечением и пустотами значительно уступает ребристым «собратьям».

Панели используют в качестве перекрытия первого этажа над подвалом и последнего над верхним этажом. Непрямоугольное сечение не позволяет получить ровный потолок, по этой причине конструкции не используют в жилом строительстве.

Плиты ПКЖ на перекрытия первого этажа утепляют, чтобы снизить утечку тепла через подвал. Также предусматривают теплоизоляцию верхнего перекрытия крыши.

Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.

Основные требования к качеству плит:

Точное соответствие размеров установленным в ГОСТе величинам
Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.

Узлы опирания

Узлы опирания это места крепления плиты к опорной конструкции, или стыки вертикальных и горизонтальных элементов конструкции здания.

Они предназначены для надежной и правильной фиксации плит перекрытия на капитальных элементах. Укладка плиты и ее закрепление на стене выполняется при помощи раствора и жестких армирующих соединений.

Узловые соединения должны соответствовать следующим требованиям:

торцевые стороны плит не должны вплотную примыкать к кладке;
между кладкой и перекрытием выполняется теплоизоляция;
пустотные отверстия рекомендуется закрыть специальными вкладышами, для предотвращения теплопотерь;
соединение перекрытия и армопояса выполняют жестко соединяя арматуру армопояса с армирующими стержнями плиты при помощи сварки.

Узлы зависят от количества и типа капитальных элементов. Для опирания по двум сторонам, они выполняются на поперечных несущих стенах, а для опирания по трем или четырем сторонам – как на поперечных, так и на продольных стенах.
Узлы выполняются также в том случае, когда несущими элементами выступают колонны, фермы и балки перекрытия.

В районах с повышенной сейсмической активностью рекомендуется выполнять узлы опирания с применением подвижных шарнирных соединений.

При укладывании плит перекрытия необходимо учитывать все параметры, необходимые для правильного опирания их на несущие элементы. Выбор плит, расчет узлов, армопояса и глубины опирания производится на стадии проектирования здания.

Подготовка опорных конструкций из разных материалов

Габариты плит перекрытия и схема их укладки планируется на стадии проектирования здания. Чтобы правильно их уложить, нужно обеспечить ровность поверхности несущей конструкции. За 300-400 мм от края стен устанавливаются метки расположения плит. Последний ряд кладочных или других материалов выполняется строго по уровню.

Для несущих конструкций, выполненных из газобетона, пенобетона, пористых и керамзитных блоков требуется устройство армирующего пояса на высоту 200 мм. Его ширина составляет 150 мм – рекомендуемая величина опирания. Оставшееся пространство до внешнего края стены закрывается доборным элементом. Между ним и плитой оставляют зазор для деформационного шва и утепления. Армирующий пояс представляет собой монолитный бетон класса не меньше В15 и пространственный каркас из прутков сечением 8-10 мм.

При укладке перекрытий на кирпичное, бетонное или монолитное основание дополнительных слоев для распределения нагрузки не требуется. Нормативные минимальные показатели величины опирания для разных материалов:

кирпич – 120 мм;
стальная конструкция – 70 мм;
железобетон – по трем сторонам 40 мм, по двум сторона пролета до 4,2 м – 50 мм, по двум сторонам пролет 6 м – 80 мм;
газобетон – 150 мм.

Плиты пустотные ПБ высотой 220 мм должны опираться на 80 мм, высотой более 220 мм – 100 мм. Максимальная глубина опирания изделий по СП 335.1325800.2017 не может превышать 150 мм.

Под пустотелые и сплошные плиты готовится раствор из цемента и песка, толщина «постели» 20 мм, для ребристых плит такая прокладка не нужна. В раствор помещают стальные пруты или армирующую сетку.
