Как сделать односкатную крышу для бани своими руками

Виды крыш

Двускатные крыши используются для установки на баню многими владельцами загородных участков. При этом постройка приобретает довольно эстетичные очертания. Опытные мастера выбирают из двух вариантов устройства двускатной крыши:

• Чердачные. Такими конструкциями называются крыши двускатного типа, которые оборудуются хозяйственным помещением между балками перекрытий и скатами. Отличительной чертой таких конструкций является необходимость оборудования потолка. Благодаря этому баня становится более теплой. Чердак представляет собой подходящее место для отдыха. Часто владельцы бань выполняют чердачное помещение таким образом, чтобы оно выходило за пределы сооружения. При этом над входом в баню образуется небольшой навес. Недостатками чердачных крыш является необходимость дополнительно тратиться на утепление и сложность работ.
• Бесчердачные крыши. В таких крышах пространство под кровлей отделяют потолком от основных комнат. Конек бесчердачных крыш обычно устанавливается ниже, чем конек чердачных. Это позволяет сделать расход материалов значительно меньше. Такой вариант обычно выбирают, если баню будут использовать больше летом, чем зимой. С такой крышей в сильные морозы протопить баню будет проблематично.

Важно! Если баня будет построена как пристройка к жилому строению, лучше, чтобы крыша была односкатной. Такую конструкцию проще сооружать, и в качестве пристройки она будет практичнее. Важно знать особенности чердачных и бесчердачных конструкций крыш

Это позволит сделать крышу максимально качественной

Важно знать особенности чердачных и бесчердачных конструкций крыш. Это позволит сделать крышу максимально качественной. Конструкция будет исправно служить много лет

Конструкция будет исправно служить много лет.

Материалы и инструменты для строительства односкатной крыши бани

Строительство односкатной крыши для бани

Перед началом строительства необходимо изучить проекты бань с односкатной крышей, изготовить чертежи своей кровли, определить ее угол наклона и длину ската. По найденным размерам производится расчет материалов, необходимых для работы.

Доска обрезная 40-60 мм для изготовления балок перекрытия и стропил;

Доска для обрешетки;

Доска для потолочной подшивки;

Покрытие для кровли;

Минеральная вата в качестве утеплителя;

Антисептик для защиты древесины кровельной конструкции;

Инструменты — нож, молоток, рулетка, шуруповерт, электрический лобзик, степлер.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли

Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса

В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

• Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
• Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
• Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
• Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Односкатная крыша – что это?

Казалось бы, простейший вариант, подходящий скорее для сараев. Тем не менее, обладая незамысловатой конструкцией, она способна с лёгкостью решить вопрос обустройства кровли любых деревянных помещений, не зависимо от их предназначения.

Конечно, для крупных домостроений она не совсем подходит (но и не исключена), а вот для бани, например, может оказаться оптимальным вариантом. Особенно удобным подобное решение кровельного вопроса станет в случае, когда ваш участок не отличается большой площадью, и вам будет необходимо подойти к размещению бани с учётом максимальной компактности. Но это далеко не единственное преимущество подобного вида кровли.

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

Односкатная крыша, фото:

У вас должны быть:

• деревянный брус сечением 100×150 мм;
• укладочные доски (толщина минимум 5 см);
• стропильные гвозди;
• теплоизоляционные материалы;
• гидроизоляционные материалы;
• строительный скотч;
• инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

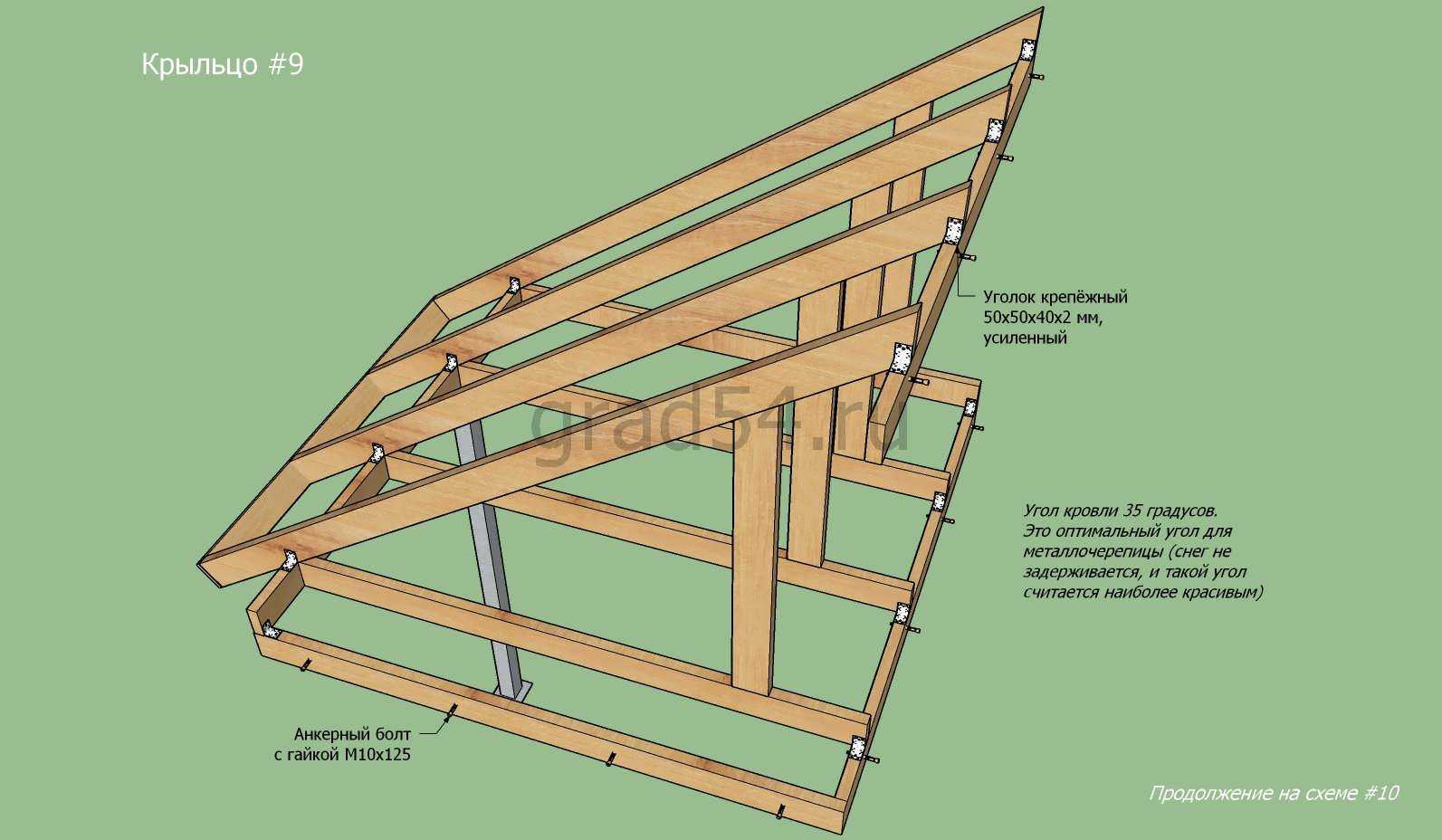

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

• Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
• На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
• При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
• Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
• Укладка кровельного материала согласно его индивидуальным особенностям.

Уроки эксплуатации

Односкатная крыша это, во многом компромисс. Например, сделав вход в предбанник с высокой части и разместив там полноценное окно, для максимального использования естественного освещения, вы непременно столкнетесь с проблемой, что дымоход окажется в низкой части крыши и его обслуживание будет несколько затруднено. Кроме этого не будет объективной возможности использовать свес крыши, для обустройства некоего подобия веранды.

Уходя от этой проблемы можно попытаться разместить вход в баню с торцевой стены, ведь в таком случае изменение высоты потолков можно будет некоторым образом сгладить. Но тогда встает актуальный вопрос поднятия стен на большую высоту для того чтобы вписаться в требования строительных норм по расстоянию от печи до потолка, рационального размещения полков в вертикальной проекции, дымовых каналов и прочих немаловажных факторов. Кроме этого не стоит пренебрегать расположением бани относительно сторон света, для оптимальной освещенности и отведения атмосферной влаги с крыши и одновременно от смежного соседнего участка.

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

• Общая ширина строения и длина пролетов между несущих стен.
• Предполагаемый угол наклона ската.
• Общая длина крыши.
• Желаемый материал для кровли.
• Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

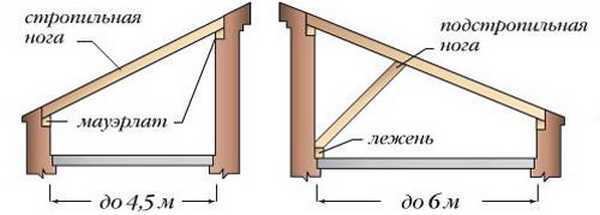

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Выбор материала для кровли

Древесина, которая используется для строительства стропильного каркаса, должна иметь минимальное число изъянов (в первую очередь это касается сучков и трещин).

Для устройства крыши бани чаще всего выбирают сосновые или еловые доски из-за высокой степень прочности. Такая древесина легка в обработке. Специалисты рекомендуют использовать пиломатериалы I сорта, хорошо обработанные антисептическими и противогрибковыми средствами. Но для небольшой бани подойдёт материал II или III сорта.

Для стропил рекомендуется брать сосновые доски

Можно использовать клееный брус с высокой степенью прочности без признаков деформации. Но такой материал дорогой.

Рекомендуемая влажность бруса:

• 20% (если изнутри потолок бани полностью зашит отделочными материалами);
• 23% (если некоторые элементы крыши будут находиться на улице, например, навес над верандой или террасой).

Существует большое количество материалов для покрытия кровли:

• ондулин;
• металлочерепица;
• мягкая черепица;
• рубероид;
• шифер;
• еврошифер;
• металлопрофиль.

Профнастил изготавливается из оцинкованной стали со специальным покрытием. Главное его отличие от металлочерепицы — это толщина металла. Например, профлисты, толщиной более 1 мм не предназначены для устройства крыши.

Для кровли используется тонкий профнастил

Преимущества этого материала:

• высокие эксплуатационные качества;
• простота монтажа (листы легко подобрать по точному размеру ската кровли);
• небольшой вес;
• доступная цена.

Есть и недостатки, например, низкие звукоизоляционные характеристики, менее привлекательный внешний вид по сравнению с металлочерепицей, небольшой срок службы (около 5 лет).

Преимущества металлочерепицы:

• высокая степень устойчивости к коррозии;
• прекрасное звукопоглощение, которое обеспечивает многослойность материала;
• длительный срок службы (около 50 лет);
• прекрасный внешний вид.

Несмотря на положительные качества, она не подходит для устройства односкатных крыш, так как её укладка производится только под углом не менее 14°. У профнастила нет никаких ограничений.

Металлочерепица идеально подходит для устройства кровли

Рубероид является недорогим, но недолговечным материалом. Он прост в укладке, не требует больших трудозатрат. Для бюджетного покрытия крыши бани рубероид можно назвать вполне приемлемым вариантом.

Рубероид подходит для устройства односкатной крыши

Шифер — доступный кровельный материал, который подойдёт для бани. Имеет довольно длительный срок службы (около 40 лет), не нуждается в дополнительном уходе

Монтаж шиферных листов осуществляется быстро, что очень важно на заключительных этапах

Еврошиферимеет привлекательный вид

Недостатком такого материала можно назвать высокую степень водопоглощения, поэтому уже через 2–3 года на нём может появиться мох и различные вредоносные лишайники — покраска поможет избежать этого. Большая ломкость шифера также является существенным минусом. Поэтому лучше заранее просверливать отверстия, в которые будут вбиваться крепёжные элементы.

Обычный шифер также подойдёт для устройства кровли

Монтаж каркаса крыши бани

Если необходимо чердачное перекрытие, для него готовят балки. Их размеры и сечение зависят от ширины бани и от типа (в основном, веса) выбранного кровельного материала: чем шире размер бани и тяжелее кровельный материал, тем большего сечения балки нужно использовать. Шаг, с которым располагают балки чердачного перекрытия обычно составляет 0,6-1,0 метра. Но из опыта строителей бань, следует, что оптимальное расстояние равно ширине утеплителя: нет отходов и не нужно терять время на подгонку и уплотнение.

После завершения монтажа чердачного перекрытия приступают к изготовлению стропильной системы.  Стропила располагают друг от друга на расстоянии от 0,6 м до 1.2 м. Выбор этого значения зависит от типа (веса) кровельного материала и количества осадков, выпадающих в вашем регионе. Чем больше осадков и тяжелее кровельный материал, тем меньше шаг. Если вы решили накрыть баню шифером или керамической черепицей, то выбираем наименьшее расстояние между стропилами, так как асбестно-цементный и глиняная плитка лист довольно тяжелый материал.

Устройство односкатной крыши для бани

В некоторых случаях балки чердачного перекрытия и балки стропильной системы располагают в одном и том же месте, скрепляя между собой специальными П-образными скобами (если готовых скоб нет, их можно изготовить из прутов арматуры, толщиной не менее 8 мм). Иногда в качестве крепежного элемента используют арматурные штыри или деревянные шипы-нигеля, которые вбиваются в просверленные отверстия.

Конструкции односкатных крыш могут отличаться. В других вариантах используют следующий способ расположения элементов кровли (см. рисунки ниже).

Односкатные крыши для бани

Если баня сложена из бруса или бревен, верхний венец может служить опорой для балок. Для сооружений из камня поверх верхнего слоя кирпича/камня укладывают брус или бревно-мауэрлат, которое служит для связи стропильной конструкции и коробки здания. Перед укладкой мауэрлата стены покрываются слоем гидроизоляции.

В верхнем венце или мауэрлате для закрепления балок вырезают специальные сквозные отверстия, в которые потом вставляют концы балок. Глубина отверстия – примерно половина высоты бревна/бруса.  В том месте, где балки соприкасаются с венцом/мауэрлатом, их обматывают рубероидом (торцы балок заматывать нельзя, так как это способствует гниению). Для разгрузки стропил, придания конструкции большей жесткости  и для подстраховки, кроме собственно стропил, используют дополнительные элементы: распорки, перемычки, стяжки.

Как закрепить брусья стропильной системы

После завершения монтажа каркаса кровли необходимо смонтировать обрешетку для закрепления кровельного материала. Шаг обрешетки зависит от вида кровельного материала:

• Для  рулонной кровли,  мягкой битумной или керамической черепицы необходима сплошная обрешетка, которая чаще всего выполняется из листовых материалов (ОСП, влагостойкой фанеры, и др.).
• Под листовые кровельные материалы выполняют разреженную обрешетку. Ее шаг зависит от размеров листов. Обычно для такой обрешетки используют необрезную доску толщиной 25-40 мм, и только для волнового шифера берут брус 50*120 мм (шаг 0,8-1,0 метра).
• При использовании тяжелых кровельных материалов или большом количестве осадков некоторые элементы обрешетки можно заменять на металлические профили, выдерживая определенный шаг.

Плюсы односкатной крыши

Односкатная крыша имеет определенные плюсы по отношению к другим видам кровли. Среди них можно выделить:

• простота возведения;
• меньшие растраты средств;
• высокая прочность;
• простота обслуживания;
• доступность ремонта.

Двускатная крыша требует особого подхода при строительстве. Еще более сложными конструкциями являются вальмовые варианты и ломанные кровли. Односкатную крышу может собрать даже неопытный мастер, если будет точно следовать инструкциям. При этом отсутствие помощника не скажется на конечном результате. Обычно узлы стропильной системы имеют небольшой вес. Средств на односкатную крышу уйдет практически в два раза меньше, чем на двухскатную при накрытии одинаковой площади. Связано это с тем, что для односкатной крыши требуется меньше материала. Конечная конструкция получается довольно прочной. Она способна выдержать большие ветровые нагрузки и вес снега при правильном расчете угла. Благодаря односкатной крыше баню легко построить рядом с домом. Что позволит сделать переход без прохода по улице.

Обратите внимание! Плоская крыша также имеет небольшие растраты на строительство, но она не подходит для бани. Это связано со спецификой температурных режимов

Достоинства и недостатки односкатной крыши для бани

Односкатная крыша для пристроенной к дому бани

Как и любая конструкция, кровля имеет свои достоинства и недостатки.

Достоинства односкатной кровли для бани состоят в следующем:

Экономичность — расход материалов для такой конструкции невелик.

Простота устройства и малый вес крыши.

Хорошая устойчивость к ветровой и снеговой нагрузкам при правильном уклоне покрытия.

Наибольший диапазон выбора кровельных материалов.

Однако недостатки у такой кровли тоже имеют место быть:

Конструкция односкатной крыши не позволяет устройства мансарды.

Кровли с небольшим уклоном требуют своевременной уборки снега.

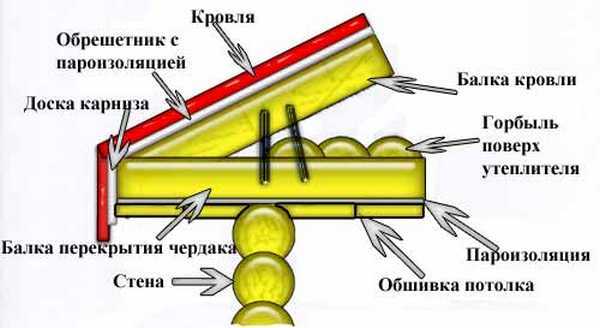

Особенности и схема устройства конструкции

В отличие от других сооружений, где чаще всего верхнее перекрытие – это железобетонные плиты, кровля бань представляет собой стропильную систему. К этому вынуждают жёсткие условия энергосбережения.

Чердачное пространство позволяет уложить утеплитель в нужном объёме и устроить теплоизоляционный короб вокруг вытяжной трубы обогревательного оборудования бани.

Она состоит из следующих элементов:

1. Мауэрлат – мощные деревянные балки, которые укладывают на стены бани.
2. Перекрытие устраивают из бруса или досок, поставленных на ребро, опирающиеся на внешние боковые стенки бани.
3. Перекрытие снизу подшивают доской или листами ОСБ, затем укрывают плёночной пароизоляцией.
4. Сверху укладывают плиты теплоизоляции внахлёст в три слоя.
5. Стропила из досок или бруса опираются своими концами на мауэрлат. Узды соединений могут быть решены по-разному. Обычно в стропилах делают запилы по форме опирания на мауэрлат. Их крепят шпильками, болтами или саморезами.
6. На стропила укладывают гидроизоляционный материал (можно застелить обыкновенной полиэтиленовой плёнкой).
7. Сверху набивают обрешётку из досок.
8. Финишное покрытие кровли может быть разным – это профнастил или шифер, оцинкованное железо или ондулин, металлочерепица или битумная, натуральная и композитная черепица.

Вышеперечисленный список отнюдь не догма. Очерёдность этапов работы и виды применяемых материалов могут быть разными. Главное, чтобы все узлы соединений были выполнены надёжно и с хорошим качеством.

Из чего состоит односкатная крыша

Каркасная баня с односкатной крышей будет тем долговечнее, чем более качественные материалы для ее постройки будут использованы

При этом важно учитывать и условия эксплуатации такого строения

Возвести односкатную крышу самостоятельно можно из таких материалов:

• Мауэрлат. который укладывают на стены в качестве основы под стропила, выполняется из хвойных брусьев размером 15×15 см или несколько толще. Чтобы защитить этот элемент от плесени, гнили или паразитов, на него наносят слой мастики для гидроизоляции, либо укрывают его рубероидом.
• Стропила практически полностью принимают на себя вес кровельных материалов, поэтому для их изготовления используются твердые прочные доски размерами 5×15 см. Этой толщины достаточно, чтобы кровля была крепкой и надежной. Кроме того, есть возможность применить утеплитель 15 см толщины в случае необходимости. По длине стропила вырезают с запасом на свесы, которые предотвращают попадание влаги внутрь помещения. На концах каждого отдельного стропила нужно произвести выпилы для монтажа на мауэрлат, который производится с помощью накладок из металла или гвоздей.
• Обрешетка служит для того, чтобы тяжесть кровельных материалов равномерно распределилась между стропильными ногами. Если обрешетку выполняют из реек 25-30 мм толщины, то крепятся они перпендикулярно стропилам. Однако если предполагается укладка кровельных материалов, подверженных деформации, решетчатая конструкция не подойдет. В таком случае из влагостойкой фанеры крепят сплошную обрешетку.
• В каркасной бане односкатная кровля должна изготавливаться из надежных, легких и практически гладких материалов (прочитайте: «Как построить каркасную баню своими руками – инструкция по строительству «). Лучше всего для этих целей подходит ондулин, профнастил, металлочерепица или мягкая черепица.

Рассматривая проекты бань с односкатной крышей, можно остановиться на варианте с чердаком или без него. От того, какой из вариантов вы выберете, будет зависеть необходимость в дополнительном утеплении ската крыши. Итак, крышу без чердака нужно будет утеплить любым рулонным волокнистым материалом, плохо пропускающим тепло. А вот при наличии чердака, дополнительного утепления не нужно.

Тем не менее, в любом из вариантов обязательно наличие пленки для гидроизоляции, антипиренов и антисептических пропиток, крепежей для кровельных материалов, а также необходимых для работы инструментов.
