Когда имеет смысл изготавливать односкатную крышу: особенности постройки и рекомендации мастеров

Стропильная система

Система стропил представляет собой скелет кровли. Ее основной функцией является равномерное распределение на опору общего веса крыши, нагрузки атмосферных осадков и ветров.

При составлении проекта указанные показатели учитываются с некоторым запасом.

Вследствие небольшой парусности кровли односкатного типа могут выдерживать значительные нагрузки.

Конструкция односкатной кровли зависит от некоторых показателей:

• проекта выбранных в качестве опоры стен;
• промежуточных стен и перекрытия чердака;
• максимального размера пролетов;
• внешнеговида (экстерьера) здания.

Стропила односкатной кровли делятся на несколько видов в зависимости от способа их крепления.

• наклонные;
• висячие;
• скользящие.

Основным элементом наклонных стропил являются их “ноги”, опирающиеся на внешние стены. В верхней части они соединяются друг с другом и упираются в поддерживаемый подкосами и стойками брус.

Опорой для подкосов являются перегородки или наружные несущие стены. Выбор базового расстояния между стропилами зависит от материала кровли и толщины дерева. Оно колеблется в диапазоне от 60 до 140 см.

На стропильные ноги укладывается обрешетка, на которую крепится кровельный пирог.

Опорой для такой конструкции являются разные по высоте стены. Такая схема больше подходит для построек хозяйственного, а не жилого назначения.

Висячие стропила опираются на края здания. Их применение целесообразно в случае небольших по размеру построек. Они являются наиболее сложными из перечисленных разновидностей стропил. Фермы собираются по отдельности на земле в одной плоскости с собственной обрешеткой, после чего уже готовую ферму поднимают наверх и устанавливают на опоры. Причем конструкция должна быть перемещена на две опоры. Осуществить эту операцию очень сложно, в особенности при наличии значительных по размерам пролетов.

После к стяжкам прибивают чердачные доски, что существенно облегчает проведение дальнейших работ.

Скользящие стропила являются самыми популярными при возведении бревенчатых домов. При их использовании опорой является мауэрлат (бревно в коньке). Стропила соединяются со стенами посредством особого устройства – “скользяшки”. При применении скользящего типа стропил усадка сруба дома происходит без существенных повреждений конструкции в целом, что является профилактикой образования разрывов в точках соединения.

Оптимальным выбором материала для стропил являются хвойные породы деревьев. Могут использоваться также железобетонные и металлические элементы.

Брусья для изготовления стропил бывают разной толщины в зависимости от предстоящих нагрузок, которым будет подвергаться кровля. Лучшим выбором являются доски сечением 50 х 150 мм. Обрешетка собирается из брусков размером 50 х 50 мм.

Элементы входящие в каркас крыши

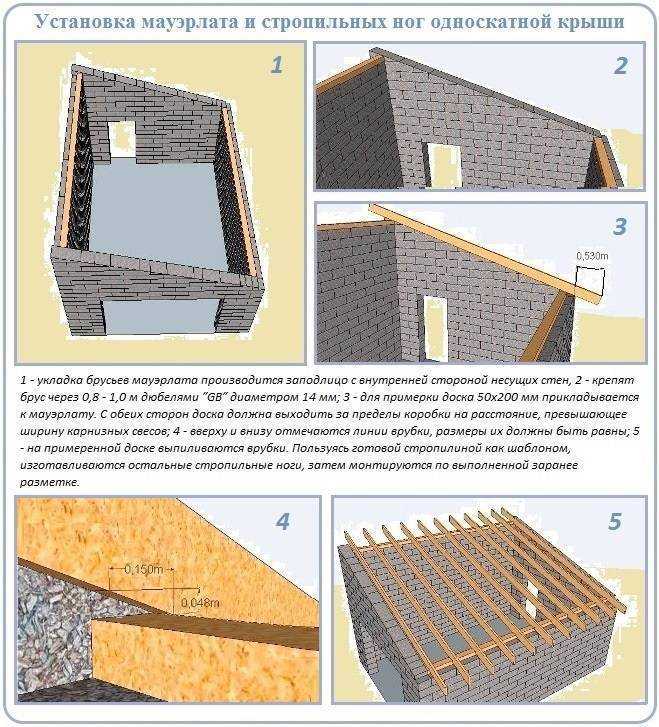

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

• Стойки
  – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
• Кобылки
  — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
• Прогоны
  – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
• Затяжка
  – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
• Лежень
  – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
• Подкосы и стойки
  – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
• Обрешётка
  – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Стропильная ферма

Рассмотрим схему, что же такое стропильная ферма
— это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Определяем тип будущей крыши

Оценке различных видов крыш для банного строительства, в свое время мы посвятили отдельную статью. Сегодня вкратце напомним основные критерии осознанного выбора.

Односкатная крыша применяется когда:

• Бюджет стройки сильно ограничен;
• Простота конструкции и скорость возведения имеют прерогативу над функциональностью и внешним видом. Очень часто так поступают в тех случаях, когда баня возводится самостоятельно, без привлечения специалистов со стороны;
• Регион, где производится строительство объекта, отличает небольшое количество дождевых осадков, невысокая снеговая нагрузка в зимний период, но ему присущи очень сильные и устойчивые ветра;
• Нет необходимости в обустройстве объемного чердачного помещения, для широкого использования его в разнообразных хозяйственных целях.

Двускатная крыша имеет более широкое применение, поскольку:

• Отличается традиционным и привлекательным внешним видом;
• Обладает значительно лучшими теплоизоляционными характеристиками;
• Предоставляет возможность обустройства чердачного помещения;
• В лучшей степени отводит дождевые осадки и противостоит снеговой нагрузке.

В то же время сооружение такой крыши сопряжено со значительно большими затратами и материалов и труда, да и требует наличия определенных знаний и навыков.

Возведение крыши начинается после окончания сооружения несущих стен конструкции.

Изготовливаем каркас для крыши

Как оговаривалось выше, стропила являются главным составляющим любой прочной крыши. Стропила можно вмуровать в стены, либо прикрепить к ним с помощью балок-мауэрлатов с размерами 100 х 100, либо 120 х 120 миллиметров – все зависит от ширины стен вашего сарая.

Схема каркаса крыши

Вместо мауэрлата можно использовать отдельные деревянные бруски, замуровывая между ними просветы. Мауэрлаты соединяют со стенами при помощи длинного анкерного болта.

На поверхности направляющих балок устанавливаются специальные гнезда, которые выпиливают на расстоянии 60-70 сантиметров друг от друга, дополнительно закрепляя их анкерами, либо хомутами из проволоки, которые надевают на вмурованный в стену металлический стержень.

Это делают для того, чтобы кровлю не сорвал сильный ветер в случае урагана.

При значительном вече кровли следует сделать дополнительные закрепления, это зависит от:

• сколько весит используемый материал для кровли;
• для каких нагрузок вы рассчитывали крышу;

Если ваш гараж шире четырех метров, то опорная конструкция может прогибаться, поэтому, в случае необходимости подпирайте их брусками — подкосами.

Способы крепления

Крепление стропил к деревянному срубу – технологически сложный процесс, от правильности выполнения которого зависит прочность, целостность и долговечности кровли. В работе нужно учитывать, что дерево в процессе высыхания оседает, поэтому геометрия строения изменяется. Кроме того, этот материал подвергается термическому расширению, поэтому слишком жесткое крепление стропил на сруб вызывает деформации. Существует два типа креплений стропильных ног:

1. Подвижные. Подвижными креплениями стропил называют специальные «ползуны», изготовленные из металла. Благодаря им, стропильные ноги не испытывают нагрузку на прогиб, а также реагируют на малейшие температурные колебания, подстраиваясь геометрию сруба. Ползуны позволяют крепить стропильную систему до окончания усадки дома без риска деформации.

2. Стационарные. Неподвижные крепления не обеспечивают небольшой запас подвижности при фиксации стропильных ног, однако, они гарантируют жесткость и прочность конструкции. В качестве крепежных элементов применяют гвозди, саморезы, деревянные нагеля, металлически скобы и накладки.

Монтаж узла в коньковой части

Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

Как будут соединяться стропила

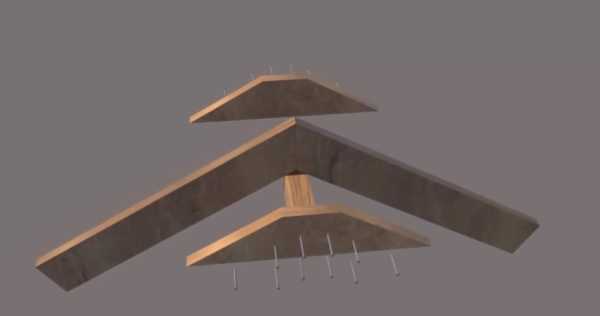

Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

Также необходимо сделать две деревянные накладки

Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

Крепление деревянных накладок

Также может использоваться специальная пластина

Типы и особенности односкатной кровли

Основными достоинствами односкатной крыши являются:

• легкость изготовления;
• минимальные затраты на покупку стройматериалов;
• простота установки такого вида крыши.

В зависимости от того, какой архитектурный замысел у основного дома, у крыши может быть разный угол наклона. Дома с пристройками нередко имеют дизайнерский замысел, если пристройку придумали изначально, а не соорудили позже после строительства дома, и поэтому крышу стараются делать тоже, насколько возможно, красивой.

В Европе много домов с пристройкой и выглядят они, прямо скажем, по-разному. Если, при этом, односкатная крыша правильная, то ухаживать за домом удобно.

Но у такой конструкции имеются и свои минусы:

1. Все-таки, малопривлекательный внешний вид.
2. У дома нет чердачного пространства, как это бывает в случае с двускатной крышей.
3. Односторонний водосток. По этой причине такая крыша может быть сооружена лишь на маленькой постройке. В противном случае понадобилась бы более мощная система водоотлива, чтобы избавиться от большого объема воды.
4. Если угол наклона крыши будет меньше 45 градусов, зимой будет необходимо регулярно чистить снег (сбрасывать его в крыши дома и пристройки), чтобы не увеличивалась нагрузка на основание дома.
5. Чтобы обустроить пристройку как полноценную мансарду дома, угол наклона крыши должен быть большим.

Конструкция односкатной кровли предусматривает наличие двух точек опоры, расположенных на разной высоте так, чтобы образовался уклон. Если стены дома и пристройки имеют разный уровень, то фасад необходимо поднять выше. Односкатная крыша из профнастила подходит для холодных построек без дополнительного утепления. Такую кровлю не стоит делать на жилом доме.

Кровли крыш этого типа бывают двух видов:

• Вентилируемые;
• Невентилируемые.

Невентилируемые кровли обычно используют при возведении террас. Если в пристройке планируется соорудить клумбу или бассейн.

Вентилируемая крыша подойдет для закрытых помещений. Благодаря воздушной прослойке между двумя слоями – утепления и гидроизоляции, такая кровля может быть установлена на длительный период.

При строительстве односкатной крыши необходимо придерживаться следующих правил:

1. Кровли пристройки и дома должны стать одним целым.
2. Перед началом строительства нужно провести расчеты, определив предположительную нагрузку, создаваемую осадками.
3. Предварительно составляют схему того, как будет располагаться водосточная система, чтобы обеспечить надежный слив воды с крыши.
4. Во избежание излишней нагрузки на кровлю необходимо правильно выбрать угол стыковки крыши пристройки и дома.
5. Составляют схему расположения дополнительных стоек в стропильной системе и определяют места стыковки.

Односкатная крыша пристройки состоит из следующих слоев:

• гидроизоляционный;
• пароизоляционный;
• основной кровельный материал.

Слои односкатной кровли дома

Иногда дополнительно прокладывают слой шумоизоляции. Обязательным он становится в том случае, если основным кровельным материалом является металлопрофиль, так как при попадании на него воды во время дождя создается сильный шум.

Если планируется создать теплую пристройку к дому, возможно, придется использовать в конструкции крыши дополнительное утепление для сохранения комфортной температуры в зимний период.

Угол наклона односкатной крыши

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма

Важно учесть при расчетах и климатическую зону

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Технология устройства односкатной крыши для бани

При монтаже стен для бани одну из них увеличивают по высоте в соответствии с проектом. Обычно это длинная стена прямоугольной постройки, так как длина ската кровли должна быть как можно меньше. Это позволяет изготовить более крепкую односкатную крышу для бани своими руками с меньшими материальными затратами.
Если крыша планируется с чердаком, то на отметке уровня низкой стены выполняют пазы для соединения с балками перекрытия потолка на одинаковом расстоянии со стропилами. Верхний брус стены так же снабжается пазами под стропила. Пазы обрабатываются антисептиком.
По размерам, взятым из чертежа, изготавливаются стропила в нужном количестве. Их части, опирающиеся на балки, пропитывают гидроизоляционным составом, заворачивают в рубероид, вставляют в готовые пазы и крепят к стенам металлическими скобами или шпильками. Стропила, уложенные на верхний мауэрлат, стягиваются с ним при помощи шпилек и пластин. Если длина ската превышает 4 м, между стропилами и балками ставят дополнительно подкосы или опоры.
Зашивку фронтонов бани производят досками или основным материалом ее стен. Чердак бани комплектуется вентиляционным окном в одном из фронтонов. Оно необходимо для удаления пара под крышей, образующего без проветривания конденсат.
В поперечном направлении на стропила укладывают с провисанием гидроизоляционную пленку и крепят к ним с помощью степлера. На пленку к стропилам крепится брусок, на который укладывается обрешетка из доски с шагом 0,2-0,5 м либо сплошная из влагостойкой фанеры. На сплошную обрешетку укладывают мягкую кровлю, на разреженную обрешетку — профнастил, металлочерепицу или ондулин.
Крепление к обрешетке металлочерепицы или профнастила производится саморезами с силиконовой шайбой в нижней волне. Нахлест материала идет на одну волну. Ондулин крепится гвоздями с широкой шляпкой в верхнюю волну. Мягкую кровлю устраивают на специальном подкладочном слое при помощи промышленного фена. Рубероид клеится на битумной мастике.
Крепят планки карниза и ветровые планки, оставляя вентиляционный зазор

Если в бане дымовая труба проходит через крышу, необходимо уделить особое внимание конструкции такого перехода. Расстояние от дымовой трубы до деревянных конструкций по правилам пожарной безопасности принимается не менее 20 см

Поэтому труба снабжается металлическим коробом, который заполняется базальтовой ватой или другим негорючим материалом. Снаружи труба выводится через специально выполненные проходки, где выполняется ее гидроизоляция.
Крышу бани необходимо обязательно утеплять, чтобы потом не увеличивать время и топливо на ее прогрев. В случае устройства односкатной крыши без чердака утепляют ее скат подшивкой утеплителя изнутри. Плиты утеплителя укладывают без зазоров между стропилами. В среднем, толщина утеплителя принимается величиной 10 см. Он укладывается послойно так, чтобы стыки одного слоя перекрывались другим слоем, исключая мостики холода. Крепление утеплителя между стропил производится с помощью реек. Затем он обшивается фольгированной пароизоляционной пленкой, блестящей стороной обращая в помещение парилки. Крепление пленки к стропилам производится степлером. Затем на нее поперек стропил крепят бруски, на которые устанавливается обшивка парилки.
При наличии чердака в конструкции крыши утепляют потолок бани. Для этого на балки перекрытия укладывается черновой пол. Снизу он обшивается гидроизоляционной пленкой, между балок укладывается утеплитель, аналогично утеплению ската. Утеплитель закрывается пароизоляцией, а затем и внутренней обшивкой бани.Видео о строительстве односкатной крыши для бани смотрите ниже:

Надеемся, что наш материал и сопровождающие его фото односкатной крыши для бани помогут вам разобраться в ее нехитром устройстве. Такая кровля удобна и экономична, но если вам в бане понадобится мансардный этаж, то кровлю лучше делать двускатной.

Функции и виды

Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:

• Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
• Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.

Виды стропильных систем

Устройство двухскатной крыши сруба

Угол наклона

• При выборе угла наклона при монтаже кровли необходимо ориентироваться на климатические условия и используемый в качестве финишного покрытия материал.
• При использовании рулонного материала угол может быть минимальным и составлять всего 5 градусов.
• При выборе профнастила угол должен быть больше 25 градусов для сокращения нагрузки как на стропила, так и на обрешетку.
• Если в качестве кровельного покрытия используется металлочерепица, минимальная величина угла составляет 30 градусов.
• При строительстве здания в регионах с большим количеством осадков наименьший показатель должен быть 45 градусов.

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

• Общая ширина строения и длина пролетов между несущих стен.
• Предполагаемый угол наклона ската.
• Общая длина крыши.
• Желаемый материал для кровли.
• Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Как определить разницу стен по высоте?

Стропила – это основа для любой крыши, а изготавливают их из сосны, ели без сучков.

Перед тем. Как использовать балки, их хорошо обрабатывают при помощи антисептиков от различных насекомых, а также специальных пропиток, которые придают дереву большую прочность, огне- и влагостойкость.

Система стропил для односкатной крыши сарая называется наклонная система, а первое, чем нужно заняться при постройке, это рассчитать уровень перепада стен здания, который нужен будет для наклона.

Чтобы сделать это, воспользуемся функцией из тригонометрии, откроем простой школьный учебник:

Итак, величина перепада всех стен равна ширине гаража, умноженной на тангенс угла наклона крыши сарая.

Пусть ваш гараж будет 5 метров в ширину, а наклона, необходимый вам равен 25 градусам. Итак, определяем величину перепада стен = 5 умножаем на тангенс 25, получаем 2,33 м, значит, фронтальная стена сарая должна быть выше задней ровно на 2,33 метра.

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

Основные части стропильной системы

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Шаг, см / Длина, см	300	350	400	450	500	550	600
60	4х15	4х17,5	5х15	5х15	5х17,5	5х20	5х20
90	5х15	5х17,5	5х20	7,5х17,5	7,5х17,5	7,5х20	7,5х20
110	7,5х12,5	7,5х15	7,5х17,5	7,5х17,5	7,5х20	7,5х20	10х20
140	7,5х15	7,5х17,5	7,5х20	7,5х20	7,5х20	10х20	10х20
175	10х15	7,5х20	7,5х20	10х20	10х20	10х25	10х25
215	10х15	10х17,5	10х20	10х20	10х25	10х25	—

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

1. Из кирпича, бетона или деревянных реек.
2. С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

1. Крыша может быть утеплённой или холодной.
2. Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
3. Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

• над отдельно размещённой бытовой или жилой постройкой;
• над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег

В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

• организованным;
• неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

• отличающимися по высоте перегородками или рядами подпорок;
• зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
• половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

• жесть для кровли;
• рулонные материалы;
• шифер;
• профнастил;
• металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.
