Обрешетка под профнастил своими руками

Советы от мастера

Согласно требованиям СНиП, существуют специальные правила, по которым устанавливается обрешетка для мансарды, односкатной крыши и двухскатной:

1. Если угол каркаса менее 30 градусов, то нужно делать нахлест в 200 мм;
2. В том случае, если угол более 30 градусов, то нахлест должен быть в 150 мм;
3. Если наклон менее 15 градусов, а также для фасада и стен здания  нужно обеспечить двухслойное покрытие с герметичной обработкой швов;
4. На коньке и в районе вентиляционных труб, расстояние между листами должно быть заполнено специальными материалами. Это делается не только для увеличения объема, но и для герметизации обрешетки и увеличения безопасности. В тоже время, междуэтажное перекрытие выполняется при использовании гофро- или гипсокартона;
5. Установка стропильной системы должна осуществляться человеком с опытом работы. Если же такового нет, то советуем просмотреть фото и видео инструкции на нашем сайте;
6. Перед тем, как сделать обрешетку под профнастил, нужно купить все строительные материалы и рассчитать расход, тогда Вы сможете согласно смете сэкономить свои средства.

Выбор угла наклона

Перед тем как сделать односкатную крышу из профнастила, необходимо определиться с ее уклоном

Это важно для эффективного отведения талых вод и воды во время дождя. Чаще всего для кровли из профнастила выбирают лист с высотой гофры 3,5 см, толщиной 0,07 см

Это покрытие можно укладывать на обрешетку, установленную с шагом 1,5 м. Такая конструкция односкатной крыши может выдержать нагрузку не более 60 кг/м². Причем по этой крыше можно ходить при проведении ремонтных работ или очистке от снега.

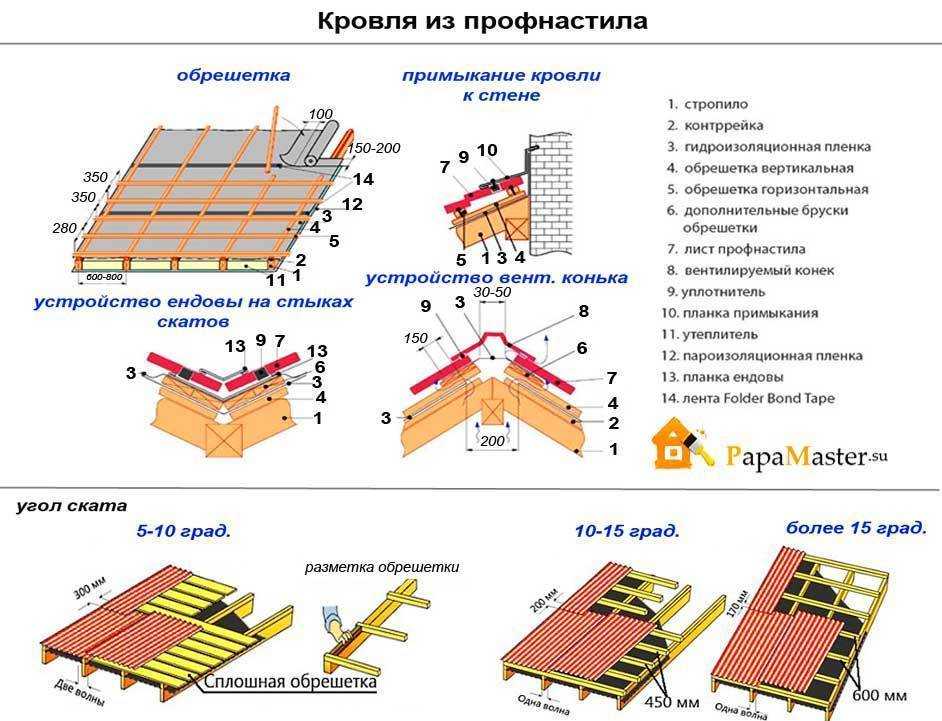

Если вы решили сделать односкатную крышу из профилированного листа, то угол наклона во много зависит от следующих показателей:

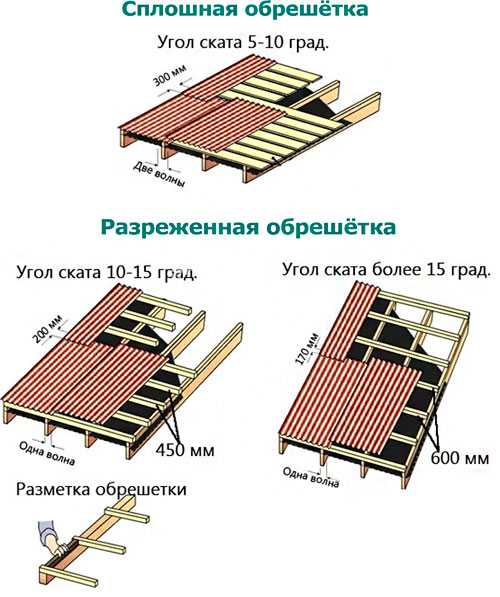

• При угле наклона в пределах 5-10° должна выполняться сплошная обрешетка. Нахлест по продольному стыку листов делаем на две волны, по поперечному – не менее 30 см.
• Угол наклона скатов в районе 10-15° требует обустройства разреженной обрешетки с шагом 0,45 м. Продольный нахлест выполняется на одну волну, а поперечный – не менее 20 см.
• Крыша с уклоном более 15° делается по обрешетке, установленной с шагом 0,6 м. Продольный нахлест равен одной волне, а поперечный – не менее 17 см.

Также стоит учитывать, что при покрытии односкатной крыши профнастилом марки С-8 угол наклона должен быть не менее 15°, а обрешетка делается сплошная. Если производится установка профлиста С-10 и 20, то сплошная обрешетка нужна при уклоне меньше 15°. В остальных случаях обрешетка монтируется с шагом 30-50 см. Листы С-21 и НС-35 можно монтировать по разреженной обрешетке даже при уклоне менее 15°. При этом, чем больше угол наклона, тем большим будет шаг обрешетки.

Обрешетка под профнастил

Прежде чем производить крепление профлиста к деревянной обрешетке и устанавливать ее, нужно рассчитать шаг. Он зависит от угла наклона ската и марки профнастила. Существует два вида обрешетки для профлиста.

1. Сплошная обрешетка. Выполняется из досок, толщиной 50 мм, с компенсационным зазором между ними 5–10 мм. Устанавливается на скатах с уклоном менее 15°.
2. Разреженная обрешетка. Может выполняться из досок с определенным шагом или из бруска сечением 50х50 мм. Применяют на крышах с углом наклона более 15°.

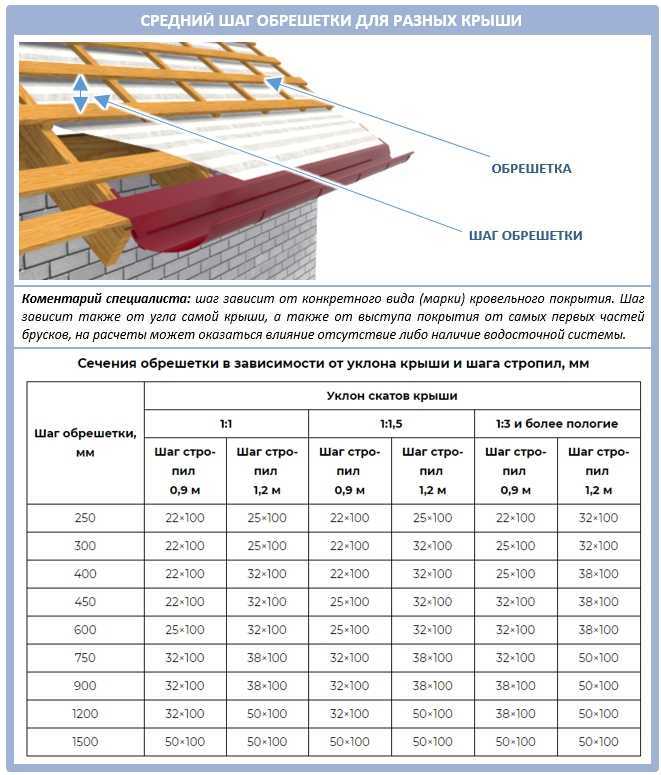

Для определения шага обрешетки применяют таблицы. В них указаны вид обрешетки, зависимость шага от угла наклона кровли и марки профлиста.

Применяют в основном древесину хвойных пород, ровную, хорошо просушенную, обработанную антисептическим и противопожарным составами.

Устройство кровли из профлиста по деревянной обрешетке производят на стропила, поверх «кровельного пирога», если он предусмотрен.

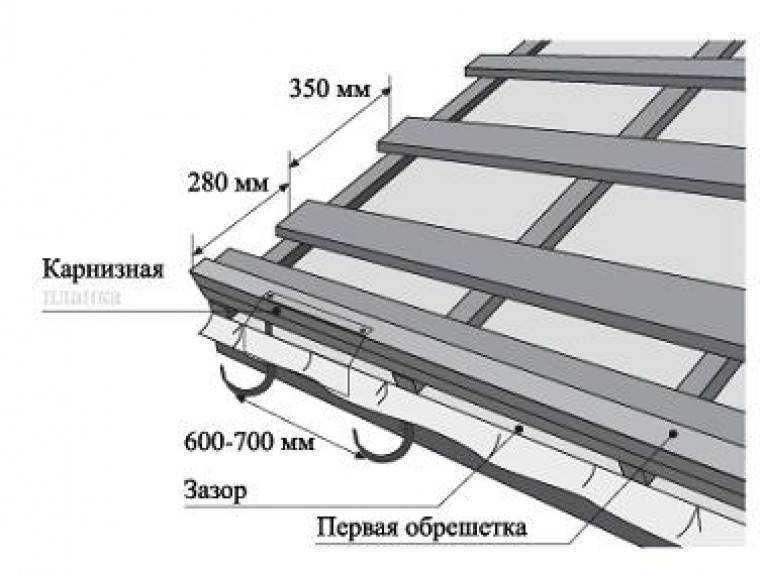

Начинают от карниза, укладывая первую доску. Далее от доски вверх к коньку укладывают бруски с определенным шагом. При сплошной обрешетке укладывают доски с зазором. Крепится конструкция к стропилам саморезами или гвоздями, длиной не менее двух толщин пиломатериала. На стыках по длине бруски между собой соединяются скобами. На бетонное основание обрешетка крепится дюбелями.

Гидроизоляция и ветрозащита

Если кровля монтируется на жилой дом или отапливаемое помещение, необходимо до монтажа обрешетки установить кровельную мембрану

Неважно, будет утеплитель или нет, это обеспечит гидроизоляцию и ветрозащиту

Монтаж не сложный, но лучше не спешить и выполнять аккуратно:

• мембрану раскатать на стропила горизонтально скату, начиная снизу вверх с нахлестом между листами 150 мм;
• полотно сильно не натягивать, между стропилами должен быть небольшой провис (температурный запас);
• крепить мембрану к стропилам скобами строительного степлера;
• стыки между листами проклеивать специальными клеящими лентами.

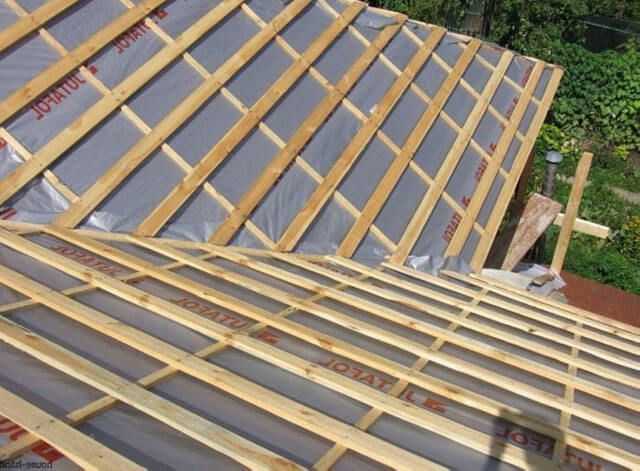

Чтобы обеспечить вентиляционный зазор, поверх мембраны к стропилам монтируется контробрешетка из бруска, а на нее — обрешетка для крепления профнастила.

Различие монтажа скатной и плоской крыш

Следует учесть, что абсолютно плоских крыш не бывает. Обязательно должен быть уклон до 5°, чтобы дождевая или талая вода могла покинуть кровлю по специальным ливневым стокам. Для этого на перекрытии выполняют разуклонку.

Правильно крепить профнастил на крышу следует напрямую на балки перекрытия или на железобетонную основу.

Для плоской крыши применяют профлисты повышенной прочности с высотой профиля не ниже 75 мм.

Если помещение отапливаемое, устанавливается «кровельный пирог» с парозащитой. При монтаже «пирога» уделяется больше внимания прочности материала утеплителя, его устойчивости к сжатию и пожаробезопасности.

Влияние уклона крыши на монтаж

Чем круче крыша, тем сложнее выполнять обшивку профлистом. Расстояние от карниза до конька увеличивается с изменением угла уклона в большую сторону, сложнее поднимать листы и укладывать их. Это упирается не только в процесс исполнения, но также увеличивает количество кровельного материала, что утяжеляет конструкцию. В этом случае усиливают стропильную систему.

Монтаж крыши с минимальным уклоном легче и безопасней для рабочих, меньше уходит материала, но обрешетку необходимо делать сплошной и профлист применять высокой прочности.

Чтобы правильно крепить профлист, нужно знать, что угол наклона скатов влияет на величину продольного и поперечного нахлестов листа. Зависимость показана в таблицах 2 и 3.

Существуют рекомендации с каким уклоном возводить кровлю для определенного региона. В средней полосе России советуют устанавливать крышу из профнастила под углом от 25 до 40°. Это поможет выдерживать агрессивные нагрузки атмосферных явлений (ветер, снег). В районах с сильными ветрами следует устанавливать крыши пониже, с углом менее 25°. В районах с сильными снегопадами рекомендуется выполнять возведение кровли с наклоном до 45°.

Техника безопасности

При выполнении монтажных работ, важно следовать правилам техники безопасности:

• на строительных лесах и площадках высотой более 1,2 м должно быть ограждение и страховка;
• каждый рабочий должен иметь средства индивидуальной защиты и страховки (спецодежда, обувь, рукавицы или перчатки, защитные очки, монтажный пояс и т. д.);
• рабочее место должно быть оснащено дополнительным страховочным оборудованием в соответствии с выполняемыми работами;
• леса, лестницы, подъемники должны быть исправны и сертифицированы;
• на территории строительства и на месте работ должен быть порядок.

Кровельные работы

Правила монтажа профлиста

Инструкция по креплению профилированных металлических листов на обрешетку из доски, фанеры или бруса приводится ниже. Желательно следовать этим рекомендациям как можно точнее, поскольку от этого зависит, насколько герметичной получится кровля

Самая популярная схема укладки профлиста

Основным фактором, определяющим последовательность наших действий, будет размер материала. Технология изготовления профнастила позволяет изготовить детали, ширина которых равна ширине кровли, так что стыковать листы не придется.

Если же мы будем работать с профлистами стандартного размера, то монтаж нужно проводить по такому алгоритму:

1. Укладку листов начинаем с нижней части ската кровли. Как правило, выбирается нижний левый угол, поскольку так мы получаем возможность оптимально перекрывать капиллярные канавки соседних листов.

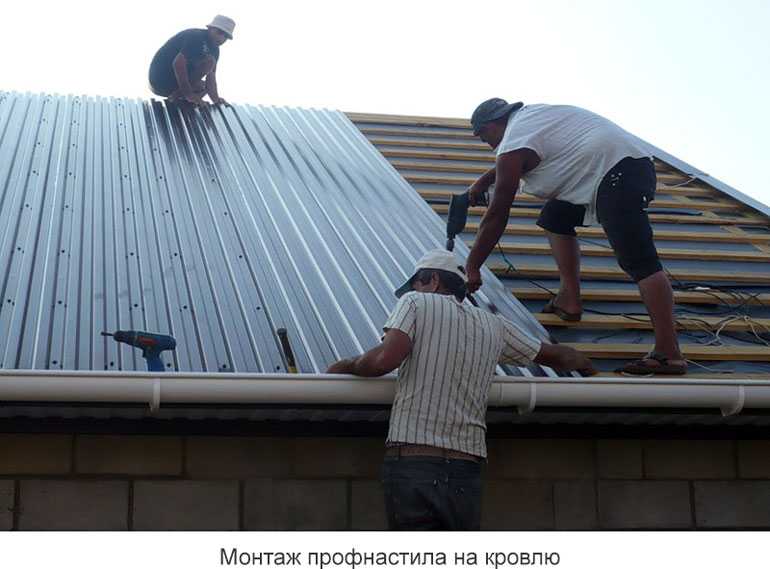

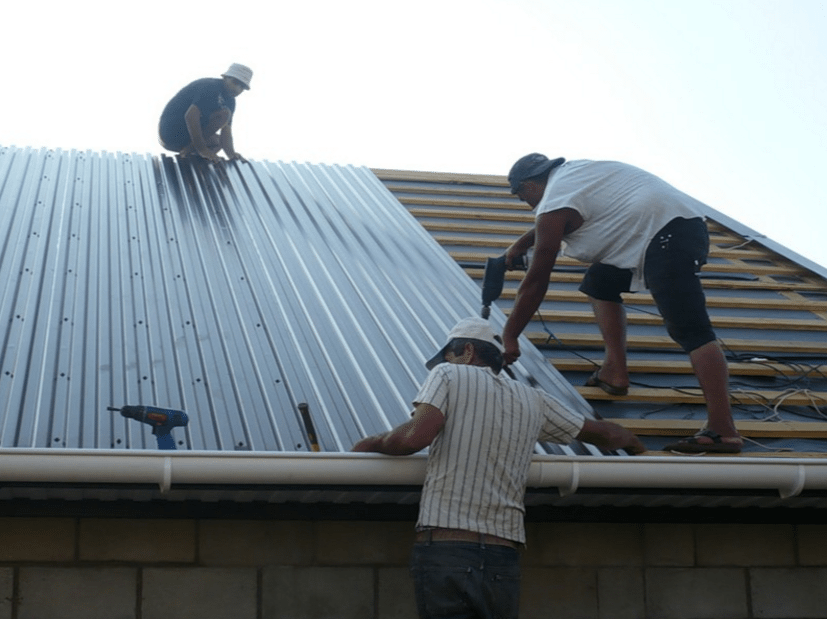

Процесс монтажа

2. Лист кровельного материала укладываем на обрешетку с учетом фронтонного выступа и карнизного свеса, выравниваем и фиксируем одним саморезом.

3. Затем укладываем еще два-три листа по горизонтали, каждый из которых тоже закрепляем одним саморезом – исключительно чтобы они не упали. При укладке листов обязательно делаем нахлест крайней левой волны на крайнюю правую волну уже установленной детали.

Для крепления используем шуруповерт с возможностью обратного хода

4. Затем окончательно выравниваем все детали и приступаем к их фиксации. Для крепления используем саморезы с буром, шестигранной головкой и неопреновыми шайбами-прокладками. При затягивании крепежа происходит самовулканизация прокладки, за счет чего обеспечивается герметичность в месте перфорации металла.

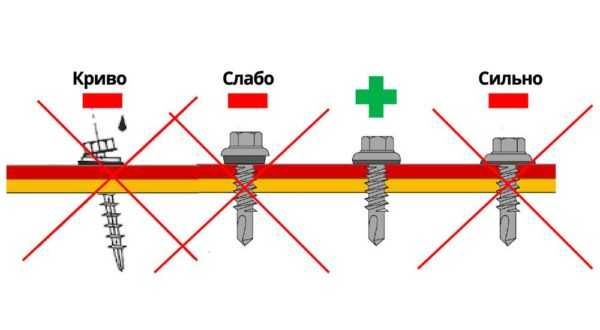

Крепим саморезы правильно!

Саморезы закручиваем в нижнюю часть каждой второй волны, по самому же листу крепеж распределяется в шахматном порядке (4 – 12 шт. на м2)

При этом крайне важно контролировать силу затягивания: шляпка должна плотно прижать эластичную шайбу к металлу, но при этом не прогнуть его.

Самый распространенный вариант оформления нахлеста

6. Место нахлеста также фиксируем саморезами. Желательно использовать длинный крепеж, который достанет через волну до деревянного основания, но если такого нет – можно ограничиться обычным соединением.

Узлы примыкания и другие элементы кровли

После того как скат будет накрыт профнастилом, приступаем к монтажу дополнительных деталей:

Схема крепления торцевой планки

1. Вдоль фронтона устанавливаем торцевую планку, которая должна накрыть одну волну листа, находящегося с краю. Крепится планка и к доске на торце обрешетки, и к профнастилу.

Так монтируется коньковая планка

2. Сверху устанавливаем конек, который доложен заходить на оба ската. Конек опираем на доску, установленную на ребро и фиксируем саморезами. Для минимизации теплопотерь вдоль конька прокладываем универсальный уплотнитель.

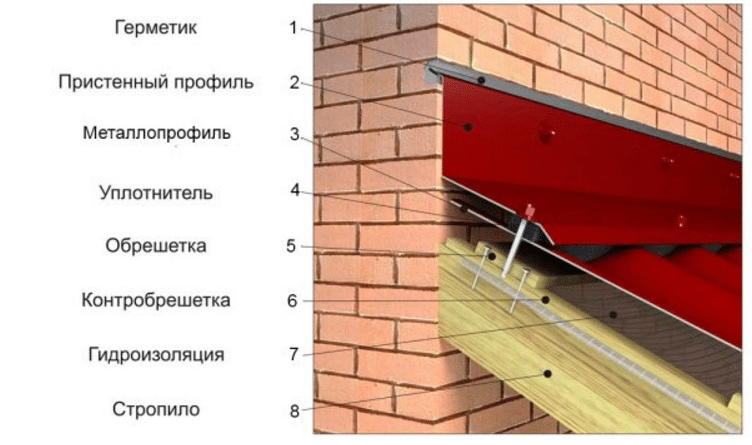

Вариант оформления узла примыкания

3. В стыки плоскостей ставим верхние ендовы.
4. Все места стыка профлиста с вертикальными поверхностями накрываем планками примыкания. В месте контакта планки и профлиста укладываем полосу уплотнительного материала. Крепить планку примыкания к профнастилу лучше всего длинным саморезом — он достает до обрешётки и жестко фиксирует всю конструкцию.

Примерно так выглядит результат, если мы все сделали правильно

Инструменты для монтажа профнастила

Установка профнастила на крышу не требует использования сложного оборудования. В список необходимых инструментов может входить:

• рулетка;
• нож;
• уровень;
• веревка;
• маркер или карандаш;
• ножницы по металлу (электрические и просечные);
• шуруповерт;
• дрель;
• молоток;
• строительный степлер;
• строительный пистолет с герметиком.

Следует учесть, что профилированный лист с полимерным покрытием не стоек к высоким температурам, поэтому резка и монтаж выполняются «холодным» способом, без использования сварки и т.д. Для резки листов, помимо ножниц по металлу, может использоваться электролобзик, ножовка с мелкими зубцами.

Уплотнители и саморезы

Чтобы положить профнастил на крышу в виде надежного покрытия, профилированные кровельные листы крепятся к обрешетке саморезами. Крепежные элементы для монтажа профлиста выполняются из упрочненной, гальванически оцинкованной стали. Каждый саморез снабжен особой прокладкой из эластомера (неопреновая резина), которая позволяет обеспечить герметичность места крепления – следует избегать доступа влаги к деревянным элементам обрешетки, чтобы предотвратить их гниение, а также контакта влаги с краями крепежного отверстия профлиста – металл с нарушенным защитным слоем подвержен коррозии.

Технические параметры саморезов:

• размер 4,8×35, 4,8×60, 4,8×80 мм;
• вид обработки поверхности – электролитическая оцинковка толщиной от 12 мкм;
• особенности материала изготовления – присутствие в составе стабилизаторов, предотвращающих старение материала под негативным воздействием ультрафиолета;
• защитно-декоративное покрытие шляпки – порошковая краска с толщиной слоя от 50 мкм;
• защитная прокладка – из эластомера (для монтажа покрытия), из алюминиевой жести (для установки ендов).

Укладка профнастила на крышу может выполняться с использованием специальных уплотнителей. Это элементы, выполненные из пенополиуретана или вспененного полиэтилена. Уплотнитель располагается между обрешеткой и кровельным покрытием. Универсальный уплотнитель представляет собой полосу прямоугольного сечения. Более эффективно использование уплотняющего материала, который вырублен в соответствии с профилем профлиста.

Уплотнитель позволяет снизить шумность металлической кровли, повысить теплоизоляционные параметры кровельного пирога, продлить срок службы покрытия. Для удобства монтажа на полосы уплотнителя с одной или обеих сторон нанесен клеящий состав. Для монтажа кровли из профнастила рекомендуется использовать уплотнитель со специальной перфорацией для вентиляции подкровельного пространства.

Монтаж уплотнителя дает возможность ликвидировать большие зазоры, который образуются при прилегании профилированного листа к плоскости кровельной конструкции. В зазоры могут проникать птицы, насекомые холодный и влажный воздух, что негативно сказывается на состоянии кровельного пирога. Материал, из которого выполнен уплотнитель, отличается влаго- и биостойкостью, долговечностью – срок его службы составляет более 20 лет.

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

• легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
• простота монтажа;
• дешевизна;
• возможность использования на кровлях с небольшим уклоном;
• долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
• безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

Но материал не лишен и недостатков:

• необходимость обустройства обрешетки кровли для крепления профнастила;
• материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
• материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Материал для изготовления конструкции

Под крыши частных жилых и хозяйственных построек обрешетку чаще всего закладывают из дерева: бруса с сечением от 50 мм и доски с толщиной от 20 см.

По этой же причине доски реже используются при настиле сплошных оснований (на крепление узких дощечек уходит много времени и гвоздей, широкие – стоят дороже и деформируют покрытие при однослойной набивке).

Листовые материалы (влагостойка фанера, ОСП, ДВП, ДСП) для этих целей подходят лучше и могут укладываться при толщине от 12 мм.

Металлический профиль при всех своих преимуществах для заложения обрешетки под профнастил используется реже. В частности, он применяется при жестких противопожарных требованиях (например, при обустройстве кровель промышленных зданий) или при длине стен более 6 м и отсутствии возможности закрепления дополнительных опор. В остальных случаях предпочтение отдается дереву.

Вне зависимости от типа для набивки обрешетки используются хорошо просушенная и прочная древесина, с влажностью не более 18 %, без коры и следов гниения. Требуемая сортность – не ниже II, мелкие сучки на брусьях допускаются.

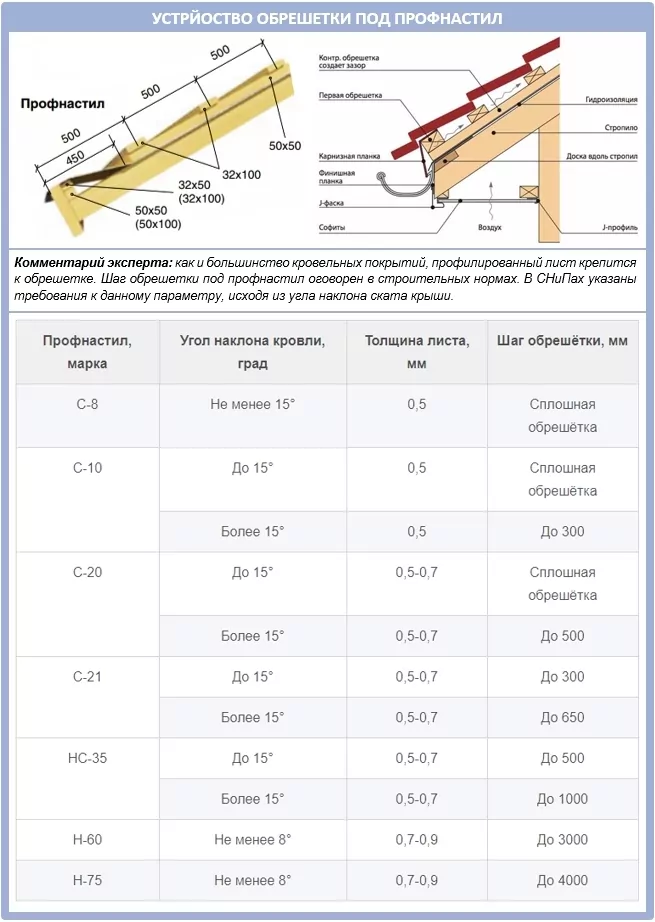

Нюансы расчета обрешетки под профнастил

Практически все кровельные покрытия крепятся к обрешетке, и профилированный лист не стал здесь исключением. Все строительные работы должны проводиться согласно нормативным документам. О том, как должна создаваться обрешетка для профлиста вы можете узнать из СНиПа.

• Если кровельная плоскость имеет минимальный уклон, то укладка профнастила должна осуществляться на сплошную обрешетку или с шагом элементов не более 40 сантиметров. Здесь все будет зависеть от используемой марки и ее характеристик.
• На среднеуклонных крышах можно создавать обрешетки с шагом 30-65 сантиметров.

На сегодняшний день популярными марками профилированного листа считаются С10, С20, НС35, Н60 и Н75.

При уклоне крыши до 15 градусов, С10 и С20 укладывают на сплошную обрешетку, а если более 15ти, то ее элементы будут находиться друг от друга на 30 и 50 сантиметрах соответственно.
НС35 уже имеет довольно большую жесткость и при создании низкоуклонных кровельных систем шаг элементов обрешетки может составлять до 50 сантиметров, а на крутоуклонных до 100 сантиметров.
Что касается несущих марок, то здесь важно соблюдать минимально допустимый уклон кровли, а шаг можно брать более метра.

Строительство всегда должно начинаться с расчетов. Решив всего несколько простых уравнений вы уже будете знать, какую максимальную нагрузку сможет выдержать кровельная плоскость, и какое покрытие можно здесь использовать. Благодаря заботе производителей о покупателях, вы всегда будете знать какой шаг обрешетки использовать под профнастил, ведь он будет написан в инструкции по использованию. Впрочем, эти значения могут немного разниться, так как никогда не угадаешь для какой местности писались данные рекомендации.

Для частного строительства, наилучшим решением будет использование стального листа маркой НС35 с толщиной полотна 0,6 – 0,7 миллиметров. Несмотря на его тонкость, он обладает достаточной жесткостью, чтобы монтироваться в пролеты до 1,5 метра. Максимально возможная нагрузка при этом будет составлять 600 килограмм на квадратный метр. Такие высокие показатели говорят о том, что по такой конструкции можно без проблем перемещаться даже нескольким рабочим.

Шаг обрешетки для профнастила маркой 21 и менее, должен иметь минимальные значения, либо вовсе обладать сплошным телом. Как вы понимаете, этот продукт не может выдержать большие нагрузки на весу, поэтому придется создавать прочную основу, дабы избежать деформации.

Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

• Древесина. Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину 4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.
• Металл. При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

Правильный монтаж профлиста на обрешетку

Монтаж профильных металлических листов начинают с левого нижнего угла кровли. Перед закреплением этот первый лист выравнивается по своему положению относительно фасада здания. Если построенное здание в плане имеет заметные перекосы, при выравнивании следует отдавать предпочтение фасадной стороне.

Дальнейшая установка состоит из двух основных операций – скрепление листов между собой по возвышающейся волне и последующее прикрепление их к обрешетке по волне вогнутой. Для скрепления используются специальные шурупы-саморезы подходящего цвета с уплотнительной шайбой, стойкой к агрессивным атмосферным воздействиям. На один квадратный метр покрытия может быть израсходовано до 10 таких инвентарных креплений

Особое внимание уделяется местам примыканий к выступающим частям кровли – дымоходам, вентиляционным трубам, слуховым окнам и местам сопряжений частей кровли с разными уклонами (ендовы)

Герметизацию мест примыканий обеспечивают при помощи использования стеклоткани и атмосферостойких силиконовых мастик. Для защиты коньков – самых выступающих мест кровли применяют специальные коньковые погонные элементы, изготавливаемые в стиле и цвете, соответствующим установленному профнастилу.

Своими руками выполнять кровлю из профнастила рекомендуется только на не ответственных постройках – сараях, гаражах, летних кухнях

Для устройства кровли на таком важном сооружении, как жилой дом лучше пригласить специалистов соответствующего профиля. Они имеют опыт выполнения таких работ и располагают нужными инструментами, инвентарем и приспособлениями

Эти же специалисты всегда помогут с выбором наиболее подходящей марки профлиста и других расходных строительных материалов, а также рассчитают их необходимое количество.

Выполнение необходимых расчетов

Определить угол наклона, расстояние между стропилами и необходимое количество строительных и расходных материалов поможет предварительно подготовленная схема.

 Существует два места опоры стропил, из которых точка В выше точки А на предполагаемое значение h.

Система построена вокруг треугольника АВС, где основанием является длина или ширина здания d, катетом значение h, а гипотенузой длина стропилин L между точками опоры. Угол α является углом наклона ската.

Установка стропильной системы производится с тем расчетом, чтобы она могла выдерживать собственный вес и высокие внешние нагрузки.

Их интенсивность напрямую зависит от угла наклона кровли. На надежность конструкции также влияет расстояние между стропилами.

В большинстве случаев задается угол до 30 градусов. Он является самым благоприятным для сопротивления ветру. Но этот показатель зависит также от интенсивности осадков в регионе.

Перед тем как сделать необходимый угол, нужно обеспечить перепад высоты между точками опоры стропил.

Значение h можно найти как в специальной программе, так и по формуле:

h = d × tg α

Значение тангенса можно легко найти в школьной таблице.

Чтобы определить длину стропил и их сечение, то есть вычислить значение L, необходимо воспользоваться теоремой Пифагора.

Таким образом, при использовании обозначения стандартной схемы, формула будет выглядеть так:

L² = d²+ h²

Так как нужна не просто длина стропила между точками опоры, а длина с учетом свесов, то к полученному значению L прибавляются необходимая ширина свесов.

Видео:

Зачастую использование стропильных ног с большим сечением или недостаточной длиной под свесы не совсем разумно.

В таких случаях применяются дополнительные элементы – кобылки. После установки они служат продолжением стропил и выполняют роль свесов.

Расчет стропил на показатель необходимого сечения производится с учетом нагрузок, которые буду воздействовать на крышу.

Нагрузка на каркас бывает трех видов:

• статические нагрузки. Они включают вес кровельного покрытия, обрешетки, дополнительных элементов и расходных материалов;
• динамические нагрузки. К таким относят ветровую, снеговую нагрузку и интенсивность осадков. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия»;
• особые нагрузки. Расчет этого вида нагрузок понадобится для регионов с наличием землетрясений, торнадо и штормовых воздействий.

Видео:

Действующие на крышу нагрузки расходятся по стропилам. Чем меньше расстояние между стропилами, тем меньше давления будет оказываться на 1 п.м. каждой стропильной ноги.

Это выражается формулой: Qp = Qc × S, где:

Qp – нагрузка на 1 п.м. (кг/м);

Qc – нагрузка на 1 кв.м. крыши (кг);

S – установленный шаг стропил.

По полученному значению легко выявить необходимое сечение брусьев. Для этого нужно воспользоваться специальной таблицей, которая поможет опередить сечение бруса.

Общую и распределенную нагрузку можно выявить с помощью специального калькулятора, в котором нужно будет указать угол ската, тип кровельного материала, зону своего региона по ветровым и снеговым нагрузкам (эти зоны указаны на картах зонирования территории страны по нагрузкам), расположение здания, высоту конька крыши над землей и шаг установки стропил.

Видео:

После получения результата нужно воспользоваться таблицей сечений.
