Крыша ломаная мансардная: конструктивные особенности и порядок монтажа

Ломаная крыша стропильная система расчет с размерами: чертежи, формулы + калькулятор онлайн

Преимущества ломаной крыши

Ведя разговор о ломаной крыше, нельзя не обратить внимание на ряд ее преимуществ:

  • возможность использования имеющего строения для возведения ломаной крыши;
  • возможность увеличить площадь строения, а в частности жилую площадь;
  • улучшение внешнего вида строения;
  • с помощью ломаной крыши здание приобретает законченный вид;
  • с помощью мансарды снижаются затраты на отопление по причине того, что меньше становятся теплопотери через кровлю;
  • нет необходимости в привлечении специализированной техники для строительства, а также ненужно выселять жильцов;
  • в ломаной крыше можно сделать большое количество окон и витражи, что сделает помещение более уютным.

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

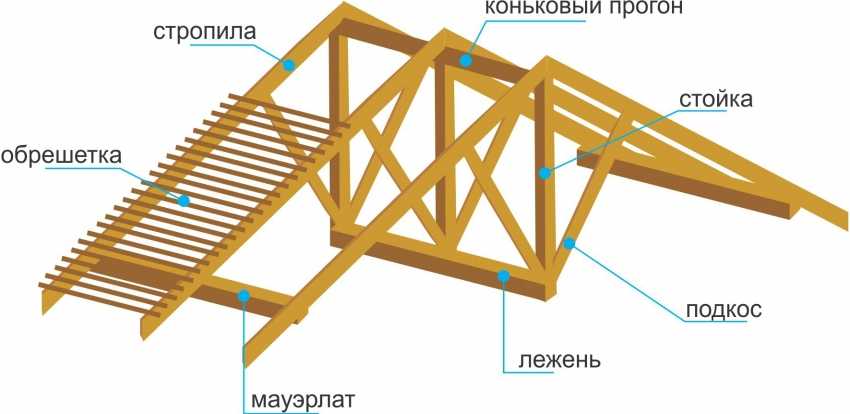

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

  1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

  1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

  • Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
  • Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
  • Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
  • Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
  • Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Укладка кровельных материалов

Укладка кровельных материалов является одним из важных этапов при разработке ломаной крыши. Правильное выполнение данного процесса обеспечивает надежность и долговечность крыши, а также защищает здание от неблагоприятных погодных условий.

Подготовка к покрытию крыши

Перед тем как приступить к укладке кровельных материалов, необходимо провести несколько этапов подготовки. Во-первых, необходимо установить стропильную систему и зафиксировать ее в соответствии с проектом

Важно правильно рассчитать шаг стропил, чтобы обеспечить оптимальную поддержку кровельного материала

Во-вторых, следует проверить ровность и герметичность поверхности крыши. Если обнаружены выпуклости, впадины или трещины, необходимо устранить их перед укладкой материала. Также рекомендуется обеспечить хорошую вентиляцию кровельной конструкции, чтобы предотвратить скопление влаги и появление грибка и плесени.

Выбор кровельных материалов

При выборе кровельных материалов следует учитывать тип крыши, климатические условия региона, а также внешний вид и стиль здания. Наиболее популярными кровельными материалами являются металлочерепица, керамическая черепица и ондулин. Каждый из этих материалов имеет свои особенности и требования к монтажу, поэтому перед укладкой необходимо ознакомиться с инструкцией производителя.

Последовательность укладки

Правильная последовательность укладки кровельных материалов влияет на качество и долговечность крыши. Все кровельные материалы укладываются сверху вниз по наклонной плоскости крыши. При укладке металлочерепицы или керамической черепицы, строго соблюдается схема обрешетки.

Сначала укладывается специальный гидроизоляционный материал, который служит для защиты от сквозной влаги. Затем укладывается кровельный материал, начиная с нижней части крыши. Для металлочерепицы требуется закрепить каждый отдельный элемент шурупами, а для керамической черепицы – использовать специальные крючки. После этого, проводится герметизация швов и соединений, чтобы добиться полной герметизации крыши.

Укладка утеплителя

После того, как кровельные материалы уложены и защищены от внешних воздействий, следует приступить к укладке утеплителя. Утеплитель помогает снизить теплопотери и предотвратить образование конденсата. Его выбор зависит от климатических условий и требований энергоэффективности.

Утеплитель укладывается на поверхность кровли и закрепляется специальными креплениями. Затем он надежно зафиксирован слоем защитной гидроизоляции. Главное правило укладки утеплителя – исключить возможность образования холодных мостов и обеспечить его надежную фиксацию.

Различные кровельные материалы
Материал
Описание

Металлочерепица
Прочный и долговечный материал, обладает высокой стойкостью к атмосферным воздействиям
Керамическая черепица
Имеет эстетичный внешний вид, обладает высокой стойкостью к механическим и климатическим нагрузкам
Ондулин
Легкий и прочный материал, прост в монтаже и обладает хорошей гидроизоляцией

Укладка кровельных материалов требует точности и внимательности. От качества выполнения этого процесса зависит долговечность и надежность крыши. Поэтому рекомендуется обратиться к специалистам, чтобы выполнить все работы в соответствии со строительными нормами и правилами.

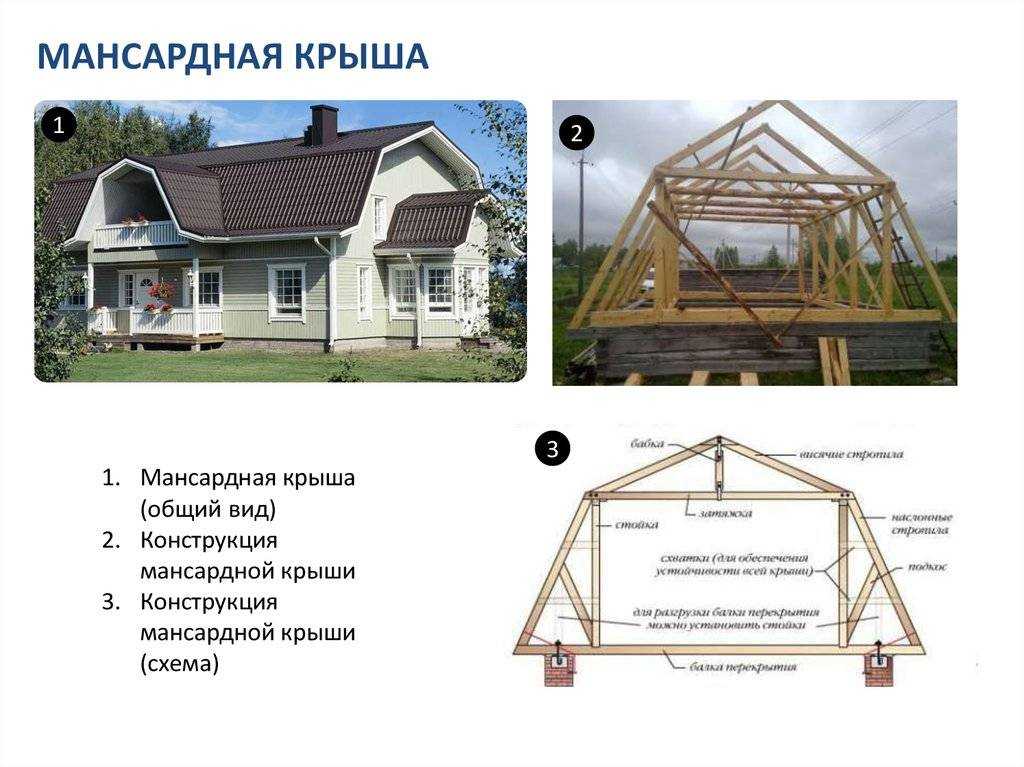

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

  1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

    Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

  2. Двускатные — дают возможность обустроить большое чердачное помещение.

    Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

  3. Трёхскатные — издавна известные на Руси и популярные сегодня.

    Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

  4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

    Четырёхскатные ломаные конструкции востребованы в частном строительстве

  5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

    Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить

Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было»

Ломаная крыша без стоек. Нижние стропила ломаной крыши

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

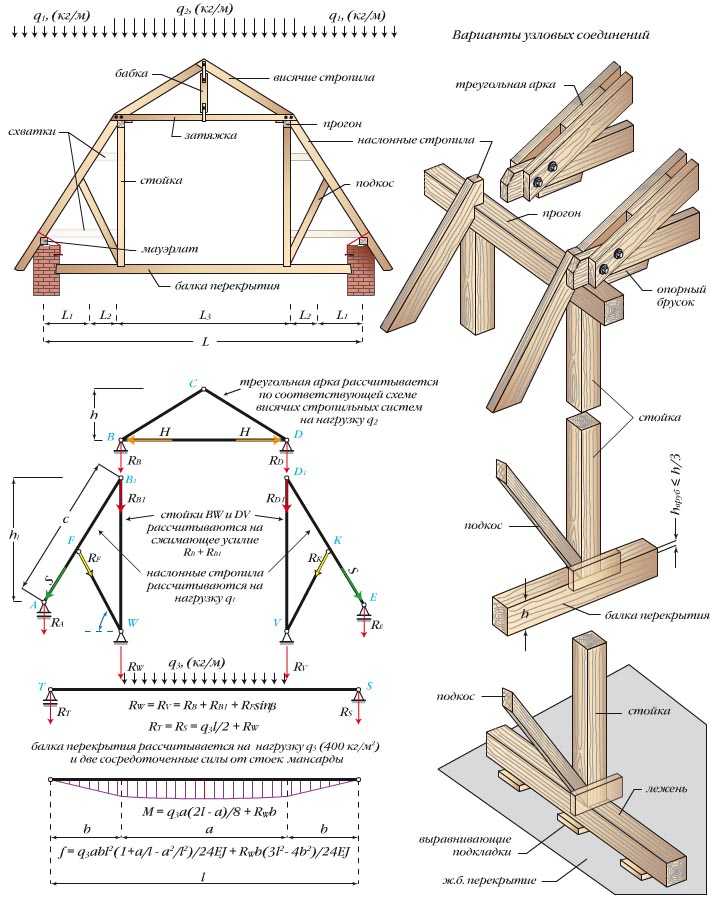

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Дополнительное теплоизолирование

Утепление является практически обязательным процессом, т.к. использование чердака под ломаной крышей, как правило, сводится к жилым целям. Специалистами используется в основном минеральная вата с базальтовой основой.

Для регионов средней полосы с умеренным климатом применяется, как правило, слой утеплителя в 15-20 см. Понадобится также наличие пароизоляционной пленки, влагозащитной прослойки и каркаса, служащего основой для крепления.

С внутренней стороны скаты обустраиваются контр-обрешеткой из доски с шириной немного большей толщины утеплителя, трамбовать который категорически не рекомендуется.

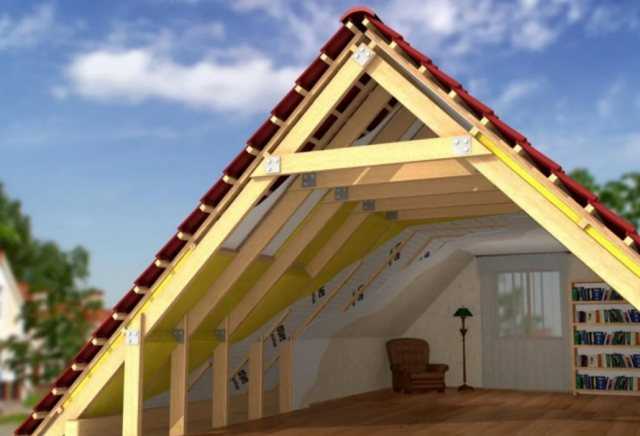

Процесс теплоизоляции мансардной крыши Источник legkovmeste.ru

Если конкретнее, то при использовании прослойки из минваты в 15 см понадобятся доски 5х20 см. Наличие такого зазора также будет способствовать хорошей циркуляции воздуха, что обеспечит естественное вентилирование. Укладка утеплителя осуществляется враспор меж брусьев контр-обрешетки с последующей зашивкой с помощью выбранного материала.

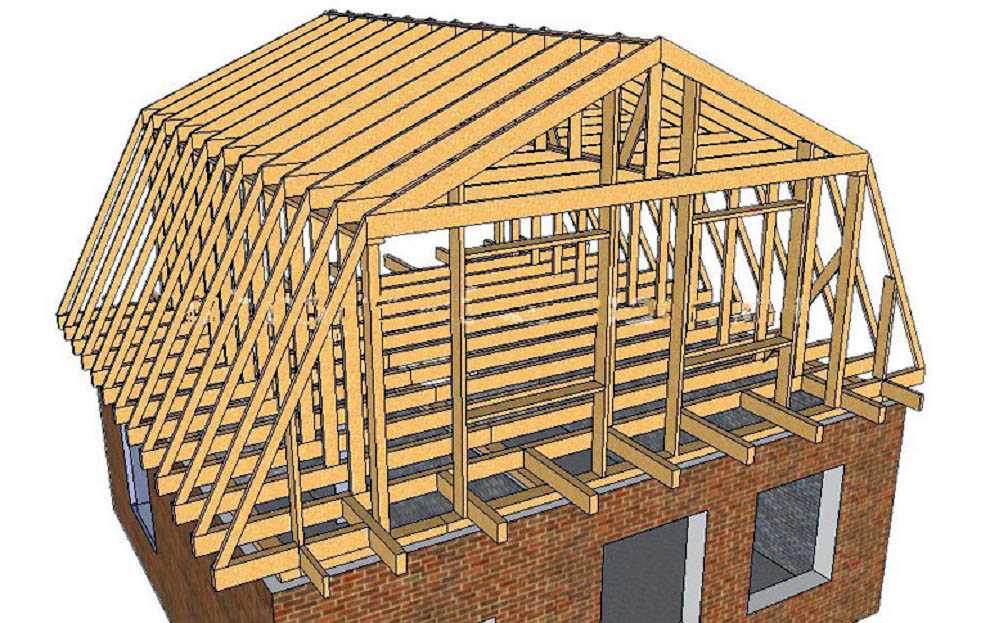

Специфика конструкции

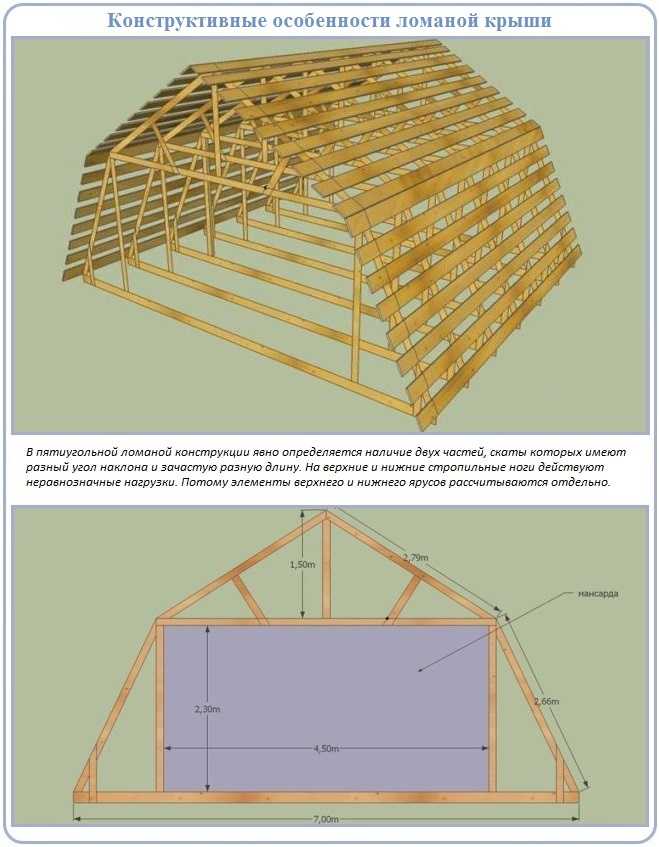

Визуально ломаная крыша, имеющая пятиугольную форму с вершиной на коньке, подразделяется на верхние и нижние плоскости. Углы уклона верхних граней не очень круты (около 20-45°), а у нижних – менее пологие (в диапазоне 50-60°). Монтаж ее потребует системы стропил смешанного типа в составе стропильных опор наклонного и висячего типа.

Формирование нужной геометрии скатов и придание конструкции жесткости происходит за счет множества фрагментов, значительно увеличивающих показатели общего веса крыши. Среди главных можно назвать стропила, перекрывающие балки и мауэрлат, а к дополнительным относят множество стоек, бабок, подкосов и затяжек. Изготовление всех их происходит из хвойных пород дерева достаточной твердости с обязательной обработкой антипиренами и антисептиками.

Мауэрлат

По сути, это брус, который закладывается в основу кровли с целью равномерно распределить общий вес на главные стены здания и уберечь от падения стропил.

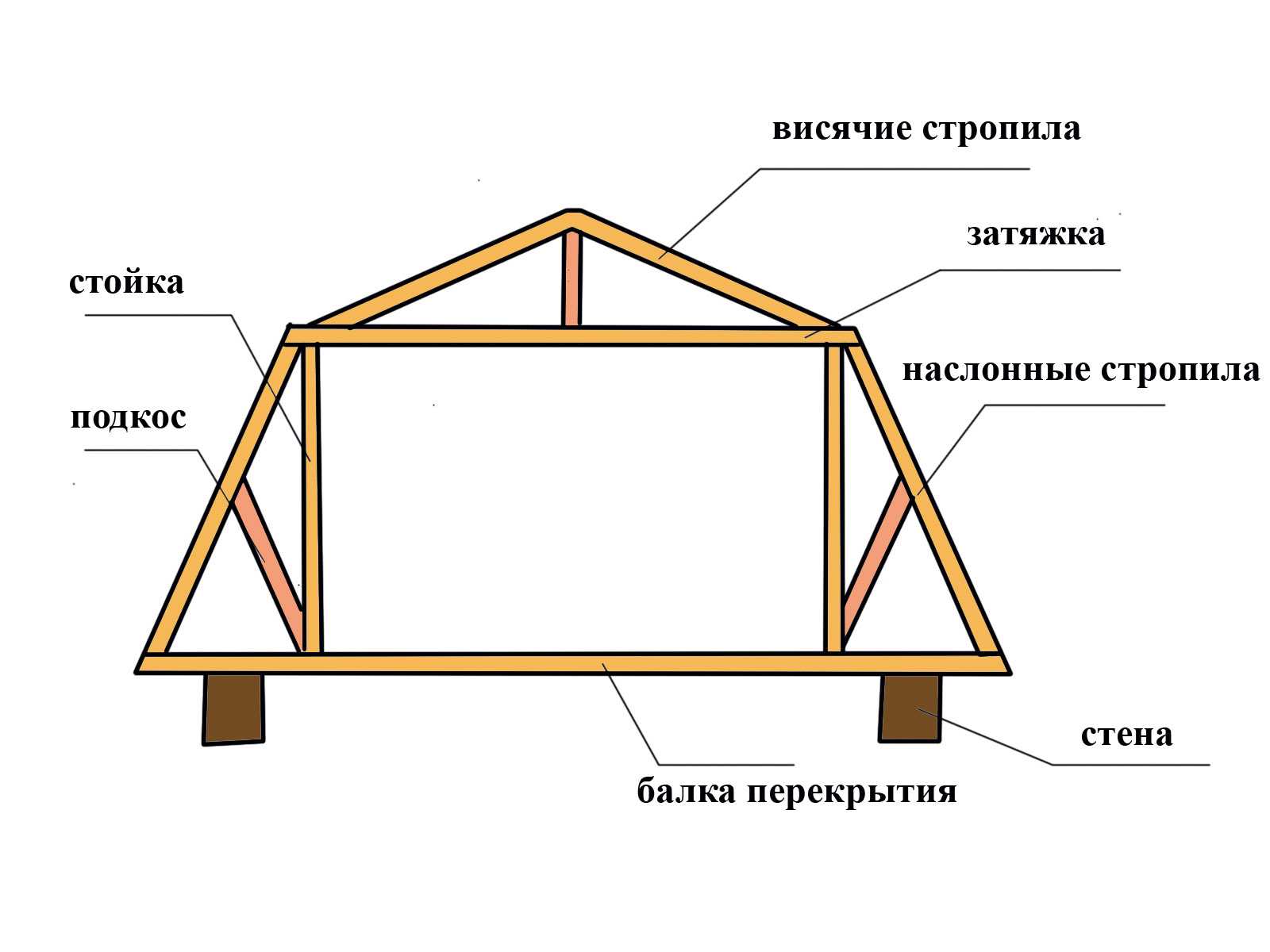

Схема стропильной системы ломаной крыши Источник m.braas.ru

Стропила

Бывают верхними, формирующими скаты с упором на стойки и схождением у конька, и нижними, провисающими меж балками перекрытий и ригелем. Также различают наслонные (имеющие опору) и висячие (безопорные) их виды. Отстоят стропила друг от друга обычно на 50-120 см (зависит от типа и веса материала кровли и габаритов используемого утеплителя).

Затяжка

Другое название – ригель, по сути, является горизонтальной балкой, предназначенной для связывания верхних стропил с целью их укрепления и сдерживания от возможного «расползания» конструкции. При внутренних отделочных работах мансарды ригель служит основанием для потолочного перекрытия помещения.

Стойки

Перераспределение давления от наслонных стропил на несущие стены осуществляется с использованием вертикально расположенных опор, изготавливаемых из бруса. Последующее их обшивание фанерой приводит к появлению у мансарды полноценных стен, т.к. высотой стоек будет определяться высота потолка будущего жилища. Достаточно комфортными принято считать размеры в диапазоне от 2 до 2,5 метра, и ломаная крыша способна обеспечить такую высоту потолков чердака.

Вариант схемы стропильной системы ломаной крыши Источник domsovetov.by

Подкосы

По-другому они называются «подстропильными ногами» либо «угловыми опорами». Назначение их заключается в предотвращении прогибания стропил.

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО! Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды. Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ.

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают.

Особенно важно правильно уложить пленку в коньковой части. Коньковая область наиболее подвержена скоплению паров конденсата. Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

  1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

    Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

  2. Двускатные — дают возможность обустроить большое чердачное помещение.

    Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

  3. Трёхскатные — издавна известные на Руси и популярные сегодня.

    Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

  4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

    Четырёхскатные ломаные конструкции востребованы в частном строительстве

  5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

    Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить

Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было»

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

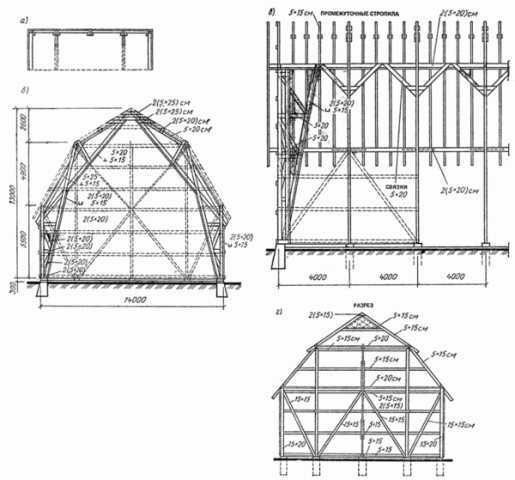

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Виды стропильных систем мансарды с ломаной крышей

Конструкционные особенности мансардного помещения напрямую зависят от того, какая форма кровли предусмотрена проектом. Это объяснимо тем, что часть стен мансарды будет сформировано из скатов крыши. Учитывая этот факт, мансардные конструкции классифицируют по нескольким типам.

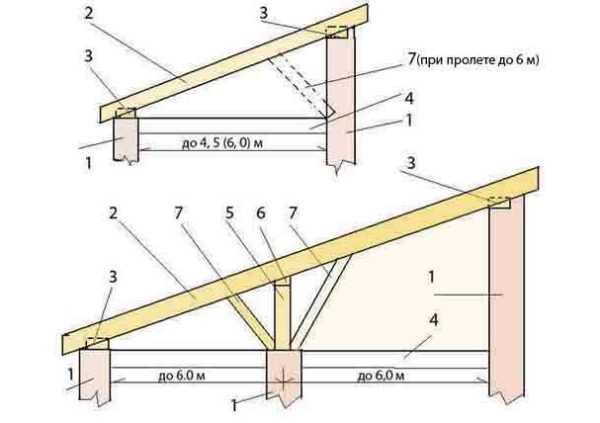

Односкатная ломаная мансардная крыша

Самый простой и бюджетный вариант обустройства кровли. Он предполагает наличие одного ската, опирающегося на разноуровневые стены постройки. Чтобы конструкция была предельно прочной, устанавливают строгое ограничение – угол ската не должен превышать 35-45 °.

Если пользователь проигнорирует это правило, в последующем он может столкнуться с осложнениями. В зимний период на кровле будет скапливаться снег и лед, что создаст дополнительную нагрузку на несущие конструкции строения. Если не обустроить дополнительные опоры для кровельных элементов, высока вероятность того, что кровля начнет деформироваться, это негативно скажется на эксплуатационных показателях всего здания.

Мансардная крыша такого формата выглядит очень выигрышно, придаст постройке необычный футуристический вид. Зачастую со стороны самой высокой стены мансарды устанавливают большой оконный проем, позволяющий получить дополнительный источник света.

Важно! При формировании односкатной крыши нужно помнить, что конструкция стропил не будет нуждаться в дополнительных опорах, если расстояние между противоположными стенами не превышает 4,5 м

Двухскатная ломаная мансардная крыша

Обозначенный вариант также не относится к категории сложных в исполнении. Благодаря простоте конструкции он приобрел широкую популярность, на протяжении длительного времени является самым распространенным вариантом. Единственный нюанс состоит в том, что сама кровля должна быть высокой, чтобы под ней можно было организовать дополнительное жилое пространство в виде мансарды.

Конструкция стропильной системы здесь имеет аналогичный вид с обычной кровлей с двумя скатами. В зависимости от расположения конька она может быть симметричной или асимметричной.

Учитывая особенности ломаной крыши, мансарда чаще всего имеет форму трапеции. Если чердачное пространство довольно обширное, существует вероятность обустроить мансарду прямоугольной или квадратной формы. При этом высота потолков в мансарде должна быть минимум 1,5 м.

Такая конструкция ломаной крыши имеет один существенный минус. Из-за особенностей конструкции, большая часть свободного пространства попросту отсекается. Речь идет о верхней части чердака, расположенной между местом соединения двух скатов. Это пространство потребуется дополнительно изолировать, чтобы создать на чердаке максимально благоприятные условия.

Трёхскатная ломаная мансардная крыша

По своим конструкционным габаритам практически не отличается от классической двухскатной кровли. Единственная особенность состоит в том, что две части ломаной крыши будут расположены под разными углами относительно перекрытий.

Такая конструкция позволяет получить максимально просторную мансарду, чья площадь будет на 10-15% меньше, нежели весь первый этаж строения. При этом, несмотря на особенности ломаной кровли, высота потолков в помещении будет одинаковой, составит в пределах 2,1-2,3 м.

Пользователям, отдавшим предпочтение ломаной крыше данного типа, придется быть готовыми к обустройству сложной и функциональной стропильной системы.

Четырехскатная ломаная мансардная крыша

Самая сложная модель стропильной системы. Чтобы ее обустроить, потребуется привлекать опытных строителей, а перед этим проводить кропотливые расчеты. Главный плюс обозначенного варианта – возможность создания просторной мансарды с минимальными потерями полезной площади в сравнении с другими вариантами.

Вместе с тем, из-за большого пространства чердачной комнаты, особое внимание нужно акцентировать на утеплении и гидроизоляции. Все это требует достаточно больших финансов. Ломаная крыша данного формата предельно устойчива к любым погодным и атмосферным нагрузкам

За счет больших свесов на кровле не будет накапливаться снег зимой. Тем не менее, основная нагрузка ляжет на наслонные стропила, потому заранее нужно будет предусмотреть этот момент

Ломаная крыша данного формата предельно устойчива к любым погодным и атмосферным нагрузкам. За счет больших свесов на кровле не будет накапливаться снег зимой. Тем не менее, основная нагрузка ляжет на наслонные стропила, потому заранее нужно будет предусмотреть этот момент.

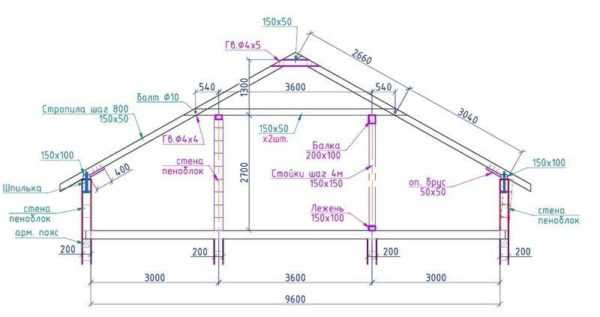

Расчет Мансардной Двускатной Крыши

Расчет параметров кровли включает в себя такие показатели: высота конька кровли, высота аттиковых стен, высота помещения во всех его точках, расчет конструкции пирога кровли, вычисление размеров всех конструктивных элементов – стропил, балок, ригелей и т.д., общий вес и площадь кровли.

Расчет суммарной нагрузки на здание – это суммарный вес мансарды, включающий постоянные и временные нагрузки. К постоянным относятся вес конструкции, кровельного материала, изоляционных и отделочных материалов, окон и дверей, вес мебели и оборудования. К временным нагрузкам относятся: снеговая и ветровая нагрузки, нагрузки от людей и животных. Также существуют особые нагрузки – сейсмические, взрывные, от деформации основания.

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
