Ломаная мансардная крыша своими руками

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкойИсточник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
Некомфортные участки оборудуются под места хранения.
«Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

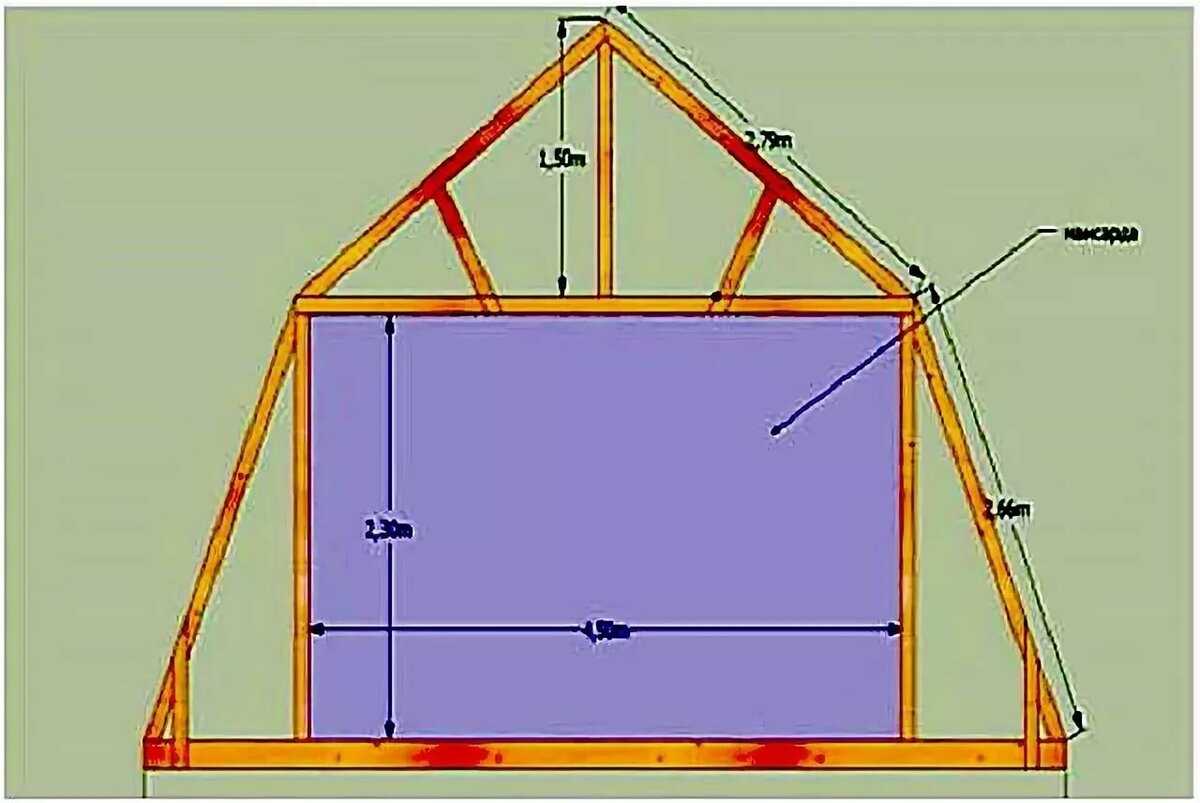

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

определение количества необходимого стройматериала;
вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

массу кровли;
примерную массу снега;
массу обрешетки;
массу паро-, гидро- и теплоизоляционных материалов;
размеры крыши;
углы установки скатов;
шаг установки элементов стропильной системы и кровельной обрешетки;
дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

перечень требуемых материалов в полном объеме и отдельно для каждого узла;
чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

Монтаж мауэрлатной балки.
Установка стоек на каждую балку перекрытия – это опоры для стропил.
Монтаж верхних стропильных ног.
Фиксация подкосов.
Установка нижнего ряда стропил.
Укрепление конструкции специальными подпорками и стяжками.
Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

гидроизоляция;
утеплитель;
пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием

Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать

Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.

Видео по теме:

Размеры деревянных деталей каркаса мансарды

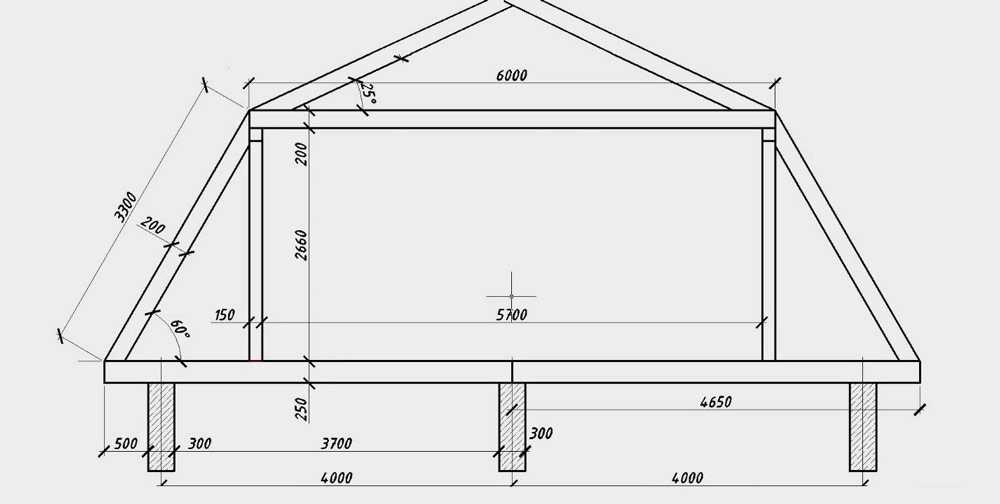

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.

Когда требуются металлические стропила

При возведении ломаных кровель на больших зданиях или объектах промышленного предназначения часто требуется использование бруса большого сечения или выполнение очень малого шага между стропилами. С одной стороны, это увеличивает прочностные параметры системы, а с другой, значительно утяжеляет конструкцию, следовательно, несущие элементы здания будут нести чрезмерную нагрузку. Оптимальным выходом в этом случае является использование металлических стропил.

Все эти нюансы отражаются в чертежах, являющихся обязательной составной частью проекта любой крыши. При самостоятельном производстве всех работ, допускается разработка упрощенного эскиза ломаной крыши со скрупулезным отражением всех параметров, которые потребуются при сборке и установке стропил, а также формировании кровельного пирога.

Выбор крыши – с чего начать?

Форма крыши выбирается архитектором дома с учетом ее гармоничного сочетания с общей архитектурным видом постройки. Конечно, в первую очередь, он учитывает пожелания заказчика, который выдвигает свои пожелания и требования. Определиться с видом будущего покрытия можно достаточно просто, главное, перед этим разобраться в особенностях того или иного вида конструкций.

Эта статья посвящена описанию четырех видов крыш, которые наиболее популярны среди застройщиков. Речь идет о приведенных на схеме:

мансардном втором этаже;
полноценном втором этаже и чердачной крыше;
полноценном втором этаже и мансардной крыше;
комбинированном варианте.

Начиная проектирование дома и выбирая крышу, стоит задаться такими вопросами:

Какого назначения будет второй этаж дома – жилым или нежилым? Можно использовать его в качестве полноценного этажа, а можно отвести это пространство под хранение вещей, а также инструментов и оборудования. Возможно, вы захотите его использовать не сразу после строительства, а со временем и т.д.
Какой высоты будет потолок на втором этаже? Величина эта варьируется, как правило, в пределах от 2,5 метра (как минимальный вариант) до 3,5 метра (максимально практичная высота).
Каких размеров окна будут на втором этаже? Они могут быть полноразмерными или минимальными, имеющими площадь 0,7 – 1,5 кв. метра. Безусловно, помещение должно быть полноценно освещено, поэтому площадь окон принимается расчетным путем — 20-25 процентов от площади пола. Естественно, что комната меньшего размера будет иметь меньшие окна.
Нет ли у вас ограничений по высоте строящегося дома? Здесь нужно учесть советы архитектора и не создавать тень соседям, уменьшая инсоляцию построенного рядом здания. Учитывается также законодательные требования, при которых мансарда в отличие от второго этажа не относится к полноценному этажу и может быть его официальной заменой.

Размышление над этими вопросами поможет вам ставить перед архитектором реальные задачи и решать их правильным образом, выбрав тот вариант крыши, который будет более подходящим именно в вашей ситуации.

Технология производства работ

Далее описана стропильная система ломаной крыши пошагово.что позволяет облегчить процесс понимания предстоящих работ. Мансардная кровля строится в следующем порядке:

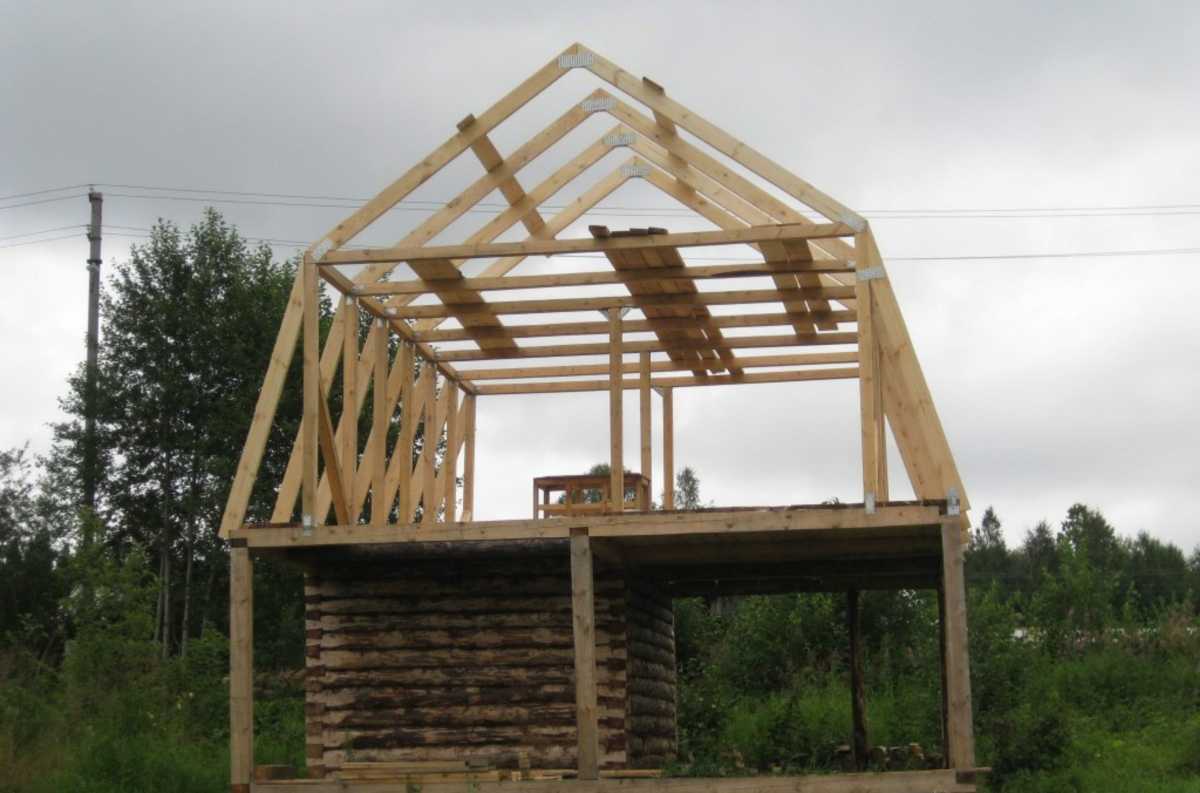

Процесс строительства каркаса

Установка мауэрлата на стены. Способ закрепления зависит от материала стен. На кирпичные или бетонные брус укладывается на предварительно подготовленный слой гидроизоляции. Можно использовать толь (устаревший вариант), рубероид, линокром, гидроизол или другие битумные рулонные материалы. Крепление выполняется на заранее заложенные в стену анкера. Для деревянных домов можно рассмотреть вариант закрепления на скобы. В среднем сечение мауэрлата принимается 100х100 или 150х150 мм.
Установка прогонов и стоек под них. В зависимости от конструктивного решения здания стоки должны опираться либо на балки перекрытия, либо на несущие стены. Установка на пролет железобетонного перекрытия не допускается. Устройство зависит от применяемого утеплителя: для минеральной ваты лучше ставить стойки с шагом 0,58 м, для пенополистирола — 0,6 м, для пенополиуретана шаг стоек не имеет сильного значения. Для ригеля чаще всего используют тоже сечение, что и для мауэрлата, стойка может быть такого же сечения, как и ригель (100х100, 150х150 мм).
Укладывают наслонные стропила. Крепление к мауэрлату и ригелю выполняется врубкой. Для фиксации применяют гвозди или стальные уголки с саморезами. Дополнительно на каждую или через одну стропильную ногу выполняют крепление к наружным стенам. Для этого в стену закладывают ерш. От наклонной балки к ершу протягивают скрутку из двойной проволоки диаметром 3-4 мм. В деревянном доме вместо скрутки и ерша можно использовать скобы. Сечение стропил принимается в зависимости от их шага и материала кровельного покрытия.
Устанавливают подкосы. Для крепления подкоса к ноге используют гвозди и упорный брус.
Монтаж ферм. Ферма состоит из висячих стропил, схватки и подвески. Конструкция может быть собрана непосредственно на кровле или на земле. Крепление ног между собой в верхней точке выполняют с помощью накладок с двух сторон. Схватка тоже может быть двойная (по доске с каждой стороны). Все крепления выполняются на гвозди, болты или шпильки. Шпильки или болты принимаются диаметром от 10 до 14 мм в среднем.
Укладка слоя гидроизоляции.
Верхняя обрешетка.
Монтаж утеплителя.
Пароизоляция и нижняя обрешетка.
Укладка кровельного материала.
Обшивка каркаса фронтона.
Подшивка потолка и отделка мансарды.

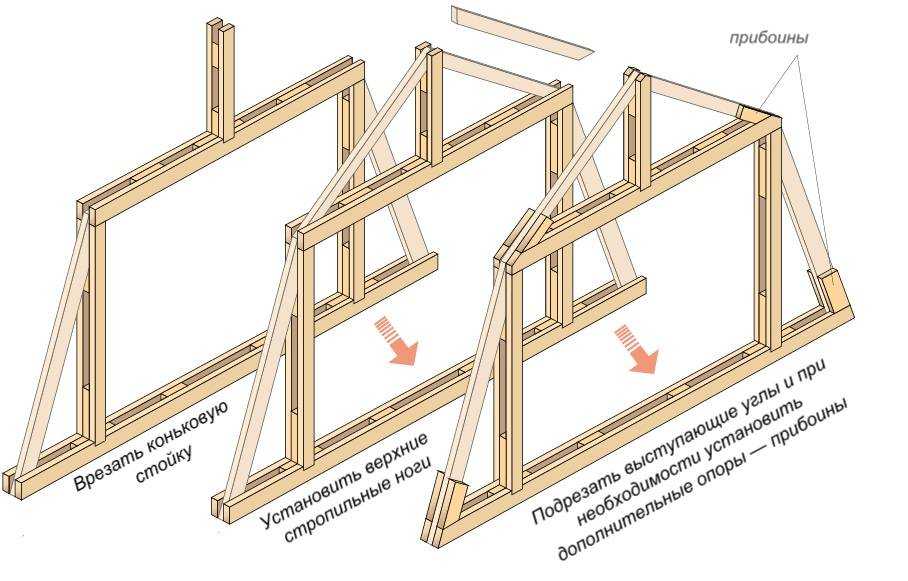

Монтаж нижних и верхних стропил

Обработку древесины антисептиками и антипиренами можно проводить как до, так и после сборки конструкции кровли. Лучше всего выполнить это мероприятие сразу после покупки материала.

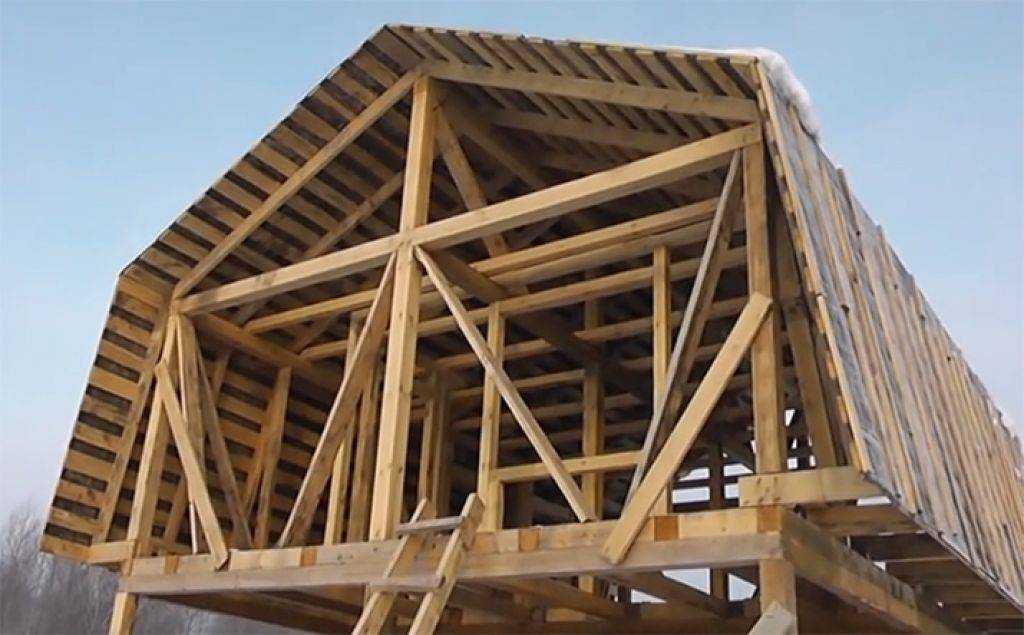

Процесс подготовки системы к укладке кровельного покрытия

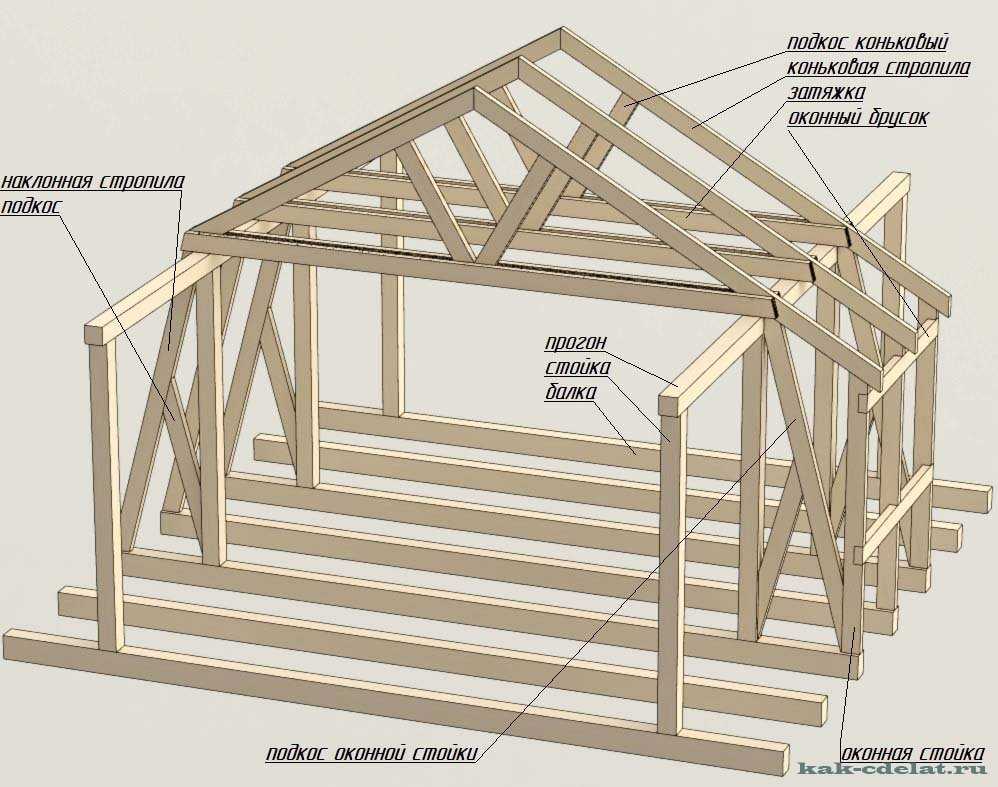

Стропильная система ломаной крыши

Стропильная система будущего мансардного этажа напрямую зависит от его площади.

Ломаная крыша, в отличие от традиционной, имеет несколько разновидностей:

имеющая наклон на всех скатах;
комбинированная (могут быть висячие стропила на верхних скатах, и наклонные на нижних). При таком варианте строительства скат более пологий, а стропила опираются на стойки. Если в варианте строительства наличие стоек не предполагается, то опорой является продольный прогон.

Если подойти к рассмотрению строения ломаной крыши с геометрической позиции, то она будет представлять простые геометрические фигуры.

два треугольника с углом 90 градусов, которые формируют нижние скаты;
треугольник, который формирует верхние скаты.

Два нижние треугольника могут быть выполнены только по наклонной разновидности, а верхний по любой из представленных.

Материалы

Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.

После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

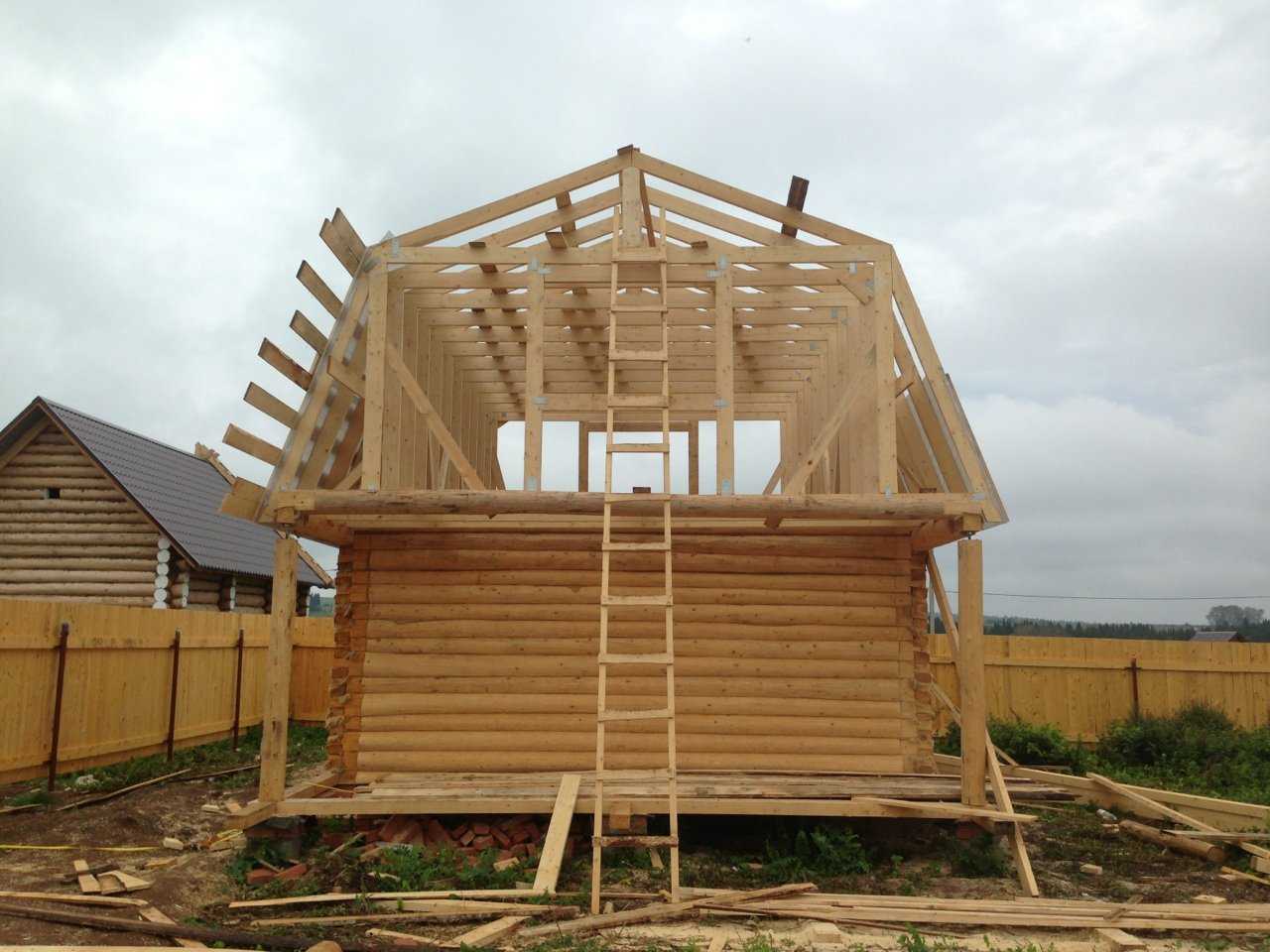

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Возведение ломаной крыши

Руководствуясь чертежами и расчетами, закупают весь строительный материал. Деревянные элементы должны быть идеально ровными без видимых повреждений и влажностью не более 20%. Для их крепления понадобятся гвозди, саморезы и специальные монтажные пластины, сделанные из металла.

Установка мауэрлата

Ломаная крыша, как и любая другая крепится к мауэрлату. Именно этот брус сечением 150х150 мм2 укладывают первым на коробку здания. Задача мауэрлата равномерно распределить вес кровли, перенеся его на фундамент и предотвратить опрокидывание скатов. Брус укладывают своими руками по периметру коробки дома на верхнюю часть стен. Чтобы отвести от мауэрлата сырость, исходящую от стен, под него раскатывают два слоя гидроизоляции. Обычно используют рубероид или гидроизоляционную пленку.

Заранее при возведении стен надо предусмотреть металлические шпильки. Их нижнюю часть замуровывают в бетон, а верхние концы с резьбой выступают с торца стен. По брусу размечают месторасположения шпилек и сверлят насквозь отверстия. Далее, остается своими руками надеть мауэрлат на выступающие концы шпилек и с помощью гаек плотно притянуть его к стене. Если крыша устанавливается на старую коробку без шпилек, то есть идет реконструкция дома, то брус крепят анкерными болтами. Их загоняют вглубь стены на 170 мм.

Возведение стропильной системы

После укладки мауэрлата можно считать основание подготовленным для возведения каркаса. Сборка всех элементов своими руками идет в такой последовательности:

На мауэрлат раскладывают балки перекрытия. От стен они должны выходить примерно на 400 мм, хотя эта цифра может быть другой от личных предпочтений. Такие выступы нужны для обустройства свеса, защищающего стены постройки от дождевой воды. Шаг балок соответствует шагу стропил, ведь они внизу будут соединяться. Этот показатель определяется расчетами. Хотя часто выдерживают расстояние равное 600 мм, так как оно соответствует ширине утеплителя.
По центру балок строго вертикально крепят стойки. Сверху они образуют коньковое соединение. Для надежности каждую стойку усиливают временным подкосом, а между собой соединяют затяжками. На данном этапе должен получиться каркас в виде буквы «П».

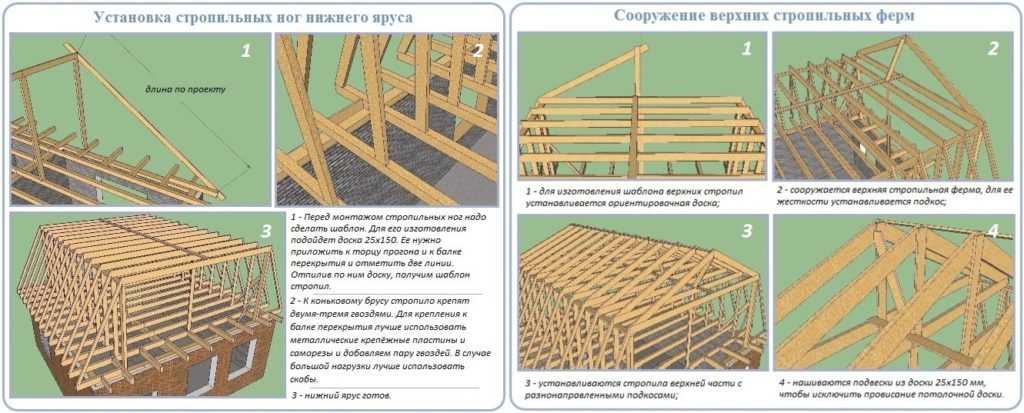

Далее, настало время монтажа самих стропил. Их сбор начинают с крайних элементов. Ноги висячих стропил одним концом соединяют верхушкой стойки, а другой конец фиксируют с балкой перекрытия. Для лучшего прилегания элементов в местах соединения выпиливают пазы, а после установки их закрепляют металлической скобой.
Чтобы стропильные ноги не прогибались от тяжести кровельного покрытия и снега, под них устанавливают подстропильные стойки. Их еще называют подкосами.
По центру затяжки размечают узел крепления бабки. Этот элемент представляет собой вертикальную подвеску, несущую на себе всю массу конька.
Ноги наслонных стропил фиксируют металлическими накладными пластинами или прикручивают болтами. Следующей, натягивают бабку и крепят ее на коньке. На данном этапе получились крайние стропила. Аналогичным способом изготавливают и монтируют своими руками промежуточные стропила. Чтобы они не падали, их временно между собой скрепляют сверху досками.

После завершения строительства каркаса, сверху стропильных ног набивают обрешетку. Ее шаг зависит от используемого кровельного покрытия. Для этих целей можно применять даже не обрезную доску. Если кровля будет мягкой, то в качестве сплошной обрешетки применяют плиты ОСБ или фанеру.

Выстроенный своими руками каркас ломаной крыши готов к дальнейшей отделке. Чтобы мансарда была теплой, крышу надо хорошо утеплить и не забывать об организации паро – и гидроизоляции.
