Укладка плит перекрытия на цоколь: как укладывать

Плитные фундаменты — что это такое

Плитные фундаменты — это виды фундаментов, которые применяются при строительстве малоэтажных зданий.

Использование фундаментной плиты в качестве фундамента здания во многих аспектах более выгодно, чем строительство отдельного фундамента

Тем не менее, есть ключевые факторы, на которые следует обратить внимание при проектировании и строительстве плитного фундамента

Вес надстройки, опирающейся на плитный фундамент.
Состояние грунта.
Уплотнение грунта. Поскольку эти фундаменты рассчитаны на равномерную нагрузку, различная осадка может привести к серьезным проблемам.

Что такое плитный фундамент

Типы фундаментов используют улучшенную фундаментную плиту в качестве фундамента конструкции.

Часть или вся конструкция будет построена на плитном фундаменте. Будут усовершенствованы секции плиты, к которым приложена нагрузка.

В целом больше подходит для одноэтажных или двухэтажных зданий. Чем выше нагрузка, тем выше приложенное напряжение в фундаменте.

Таким образом, усиление в зоне приложенных нагрузок может быть выполнено только тогда, когда приложенные нагрузки меньше, а состояние грунта хорошее.

Типы плитных фундаментов

Плитные фундаменты классифицируются на основе усовершенствования плиты для повышения ее жесткости для увеличения несущей способности при приложении более высоких линейных нагрузок.

Когда толщина плиты увеличивается из-за увеличения нагрузок, она становится матовым фундаментом , где требуется большая площадь армирования.

Сооружение на горизонтальной плите в качестве фундамента

В этом методе конструкция может быть построена на плите. Стена будет построена на плите. Важным фактом при возведении таких конструкций является несущая способность плиты.

Как правило, одноэтажная стена может быть построена на фундаментной плите без каких-либо модификаций.

При необходимости может быть предусмотрено дополнительное армирование стен строящегося объекта.

Сооружение усиленной плиты в качестве фундамента (при необходимости изменить секцию плиты)

Увеличение нагрузки на стену и слабые грунтовые условия приводят к разрушению плиты основания из-за недостаточной несущей способности конструкции.

Секция плиты будет модифицирована в соответствующих местах для повышения жесткости плиты, что позволит значительно увеличить несущую способность.

Это можно сделать на краю плиты или в середине плиты. Толщина плиты будет увеличена в определенном месте и будет уменьшена до исходной толщины плиты.

В этих локациях также будет усилено усиление. Там, где это применимо, в этих местах будет предусмотрена, по крайней мере, до определенной степени, сетка верхнего армирования.

Как проектировать плитные фундаменты

Поскольку малоэтажное строение построено на плитах, колонны, начинающиеся с плиты, отсутствуют.

Нагрузки от стен, как правило, равномерны. Однако в конических стенах приложенная нагрузка не будет одинаковой вдоль стены. Поэтому при проектировании мы учитывали приложенную нагрузку и ее изменение.

Обычно модифицируем плиту и вводим сечение, аналогичное балкам. Его можно смоделировать в виде балки на упругом основании. Для этого можно использовать множество компьютерных программ. Почва может быть смоделирована на основе ее емкости. Для моделирования грунта можно использовать стандартное значение проникновения (SPT), допустимую несущую способность и т. д. Реакция грунтового основания может быть рассчитана по этим параметрам и может использоваться для моделирования.

Преимущества плитного фундамента

Недорогой
Быстрота возведения
Отсутствие зазора между плитой и грунтом. Нет места для какой-либо полости.
Так как основание является основанием, нижняя опалубка также не требуется.

Недостатки плитного фундамента

Поскольку службы будут проходить под плитой, возникнут проблемы с обслуживанием.
Нельзя использовать при более высоких нагрузках.
Возможно растрескивание из-за дифференциальной осадки.

Виды плит перекрытия

Важно знать то, что фундамент делать нельзя из ЖБИ. Оно должно укладываться исключительно на ленточное основание. Эти виды железобетонных плит не рассчитаны на то, чтобы их укладывали по всей плоскости

В большинстве своем выпускаются они с 2 опорными сторонами, реже делаются конструкции с возможностью установки на 3 и 4 стороны

Эти виды железобетонных плит не рассчитаны на то, чтобы их укладывали по всей плоскости. В большинстве своем выпускаются они с 2 опорными сторонами, реже делаются конструкции с возможностью установки на 3 и 4 стороны

Основная информация такая – укладка плит возможна только на заранее подготовленное ленточное основание, которое делается из рядового полнотелого кирпича или бетона. Далее рассмотрим различные виды плит, которые чаще всего применяются для перекрытий.

Среди застройщиков в настоящее время наибольшим спросом пользуются:

ПК – эти плиты делаются по довольно старой технологии заливки по опалубке. Для изготовления готовая бетонная смесь заливается в стандартные формы с одинаковыми размерами. Впоследствии, залитый еще не застывший бетон уплотняется на вибрационном оборудовании. Таким образом, еще и лишний воздух выгоняется. Так же используется специальная тепловая обработка.
ПБ – эти плиты изготавливаются по современной безопалубочной технологии формирования. Формируются заготовки с помощью специальных машин. Уплотнение производится одновременно с формированием. Эти заготовки являются полуфабрикатами и разрезаются на нужные размеры после того, как бетон наберет плотность.
Облегченные – эти плиты отличаются толщиной, которая уменьшена до 160 мм (плиты стандартных размеров толщина составляет 220 мм). Они изготавливаются обоими предыдущими методами: опалубочным методом (ПНО) или без использования опалубок (3,1ПБ и 1,6ПБ)

Возведение основы внутри дома

Когда перегородки делают из тяжелых материалов (кирпича, шлакоблоков), тогда фундамент обязателен.

Опалубка с арматурным каркасом для заливки ленты

Процесс строительства включает такие этапы:

внутри постройки демонтируют пол;
отмечают расположение фундаментных траншей;
выкапывают углубления требуемой глубины (приблизительно 0,5 м) и ширины;
засыпают дно песчаной подушкой толщиной около 10 см;
монтируют щиты;
укладывают гидроизоляционный материал;
устанавливают внутрь арматурный каркас, связывая его, например, анкерами с основным фундаментом;
выполняют заливку бетоном;
поверхность монолита выравнивают, проверяя уровнем.

После набора прочности опорной конструкцией приступают к возведению перегородок. Ширина ленты определяется габаритами используемого материала. Она должна превышать примерно на 5 см с каждой стороны толщину межкомнатных стен.

Легкие перегородки устанавливают даже непосредственно на пол, надежно скрепляя их с ним, потолком и сопрягаемыми стенами. Это делается с помощью создания углублений, применения анкеров или арматуры.

Весь процесс строительства фундамента под межкомнатные перегородки своими руками показан в видеоролике ниже. Строительство фундаментной конструкции, предназначенной для опирания межкомнатных перегородок, при перепланировках необходимо, если планируется использовать тяжелый материал. Простейший вариант – это использование технологии аналогичной возведению ленточного основания. При этом кроме бетона можно использовать различные блоки. Важен правильный расчет, чтобы опора выдержала нагрузку, а перегородка не деформировалась.

Как правильно укладывать плиты перекрытия на стены – технология монтажа

Технология выполнения мероприятий по монтажу панелей перекрытия включает следующие основные этапы:

Ложить плиты перекрытия необходимо на подложку из бетонной смеси

подготовительные работы. Они предусматривают транспортировку и складирование плит на строительной площадке

Важно подготовить опорную поверхность стен и знать, как при необходимости разрезать на части цельные плиты; основные мероприятия по монтажу. Для их осуществления необходимо подготовить грузоподъемную технику, необходимые строительные материалы, инструменты

Затем следует загерметизировать внутренние полости, произвести укладку и выполнить анкеровку

Затем следует загерметизировать внутренние полости, произвести укладку и выполнить анкеровку.

Каждый этап имеет свои особенности. Остановимся на нюансах выполнения операций.

Готовимся укладывать плиты перекрытия – подготовительные мероприятия

Подготовка к монтажу панелей перекрытия – ответственный процесс, включающий следующие этапы:

Подготовка площадки для размещения грузоподъемного оборудования
Доставка приобретенных панелей на стройплощадку и складирование.
Подготовка оборудования и инструмента.
Разрезание доборных элементов.

Разберем специфику выполнения каждого этапа.

Для подготовки рабочей площадки для расположения крана необходимо выполнить следующие работы:

Удалить с поверхности крупные каменистые включения и растительность.
Подготовить удобные пути для подъезда автотранспорта с плитами.
Проверить плотность почвы, которая не должна быть рыхлой.
Спланировать поверхность рабочей площадки.

Плиты перекрытия должны укладываться максимально близко друг к другу

При выполнении строительных мероприятий в весенний или осенний период следует уложить дорожные плиты по всей поверхности площадки для автокрана, чтобы обеспечить устойчивое положение. Транспортировку плит к месту установки осуществляйте транспортным средством требуемой грузоподъемности с длиной кузова, соответствующей размерам изделий. Между панелями на кузове автомобиля установите деревянные подкладки.

Для предотвращения растрескивания важно правильно складировать плиты

Обратите внимание на следующие моменты:

горизонтальность площадки для складирования;
установку деревянных прокладок одинаковой толщины.

Важно не допускать касания полых панелей и размещать опорные брусья в вертикальной плоскости. Для выполнения работ потребуется следующее оборудование и инструменты:

Для выполнения работ потребуется следующее оборудование и инструменты:

грузоподъемная техника;
стропы;
анкера для фиксации плит;
массивная кувалда;
болгарка;
монтажный лом;
цементный раствор;
уровень, мастерок и отвес.

Чтобы в холодное время года плиты не промерзали, торцы необходимо заделывать

Для этого необходимо:

Провести мелом черту, соответствующую необходимому размеру.
Подложить на участки резания подкладку, затрудняющую откалывание бетона.
Выполнить болгаркой рез по проведенной линии.
Ударить несколько раз кувалдой по верху плиты.
Пробить ломом низ плиты и перерезать арматурные стержни болгаркой.

Завершив подготовительные мероприятия, приступайте к основному этапу работ – монтажу панелей.

Схема укладки плит на поверхность несущих опор

Дальнейший порядок действий:

Уложите цементную смесь слоем 2-3 см на торцевую плоскость несущих стен.
Закрепите плиту перекрытия за проушины и переместите к месту установки.
Направьте ломом панель в нужное положение.
Проконтролируйте размер опорной поверхности и опустите плиту.
Отсоедините такелажную оснастку и зафиксируйте изделия анкерами.
Выполните герметизацию зазора между торцами рядом расположенных плит.

При образовании увеличенного пространства между плитами и стеной следует смонтировать опалубку, уложить арматуру и осуществить бетонирование. Для обеспечения повышенной теплоизоляции осуществите заделку торцевых каналов с помощью минваты, бутового кирпича или бетонной смеси на глубину 20-25 см с каждой стороны изделия. После заделки замажьте каналы цементной смесью.

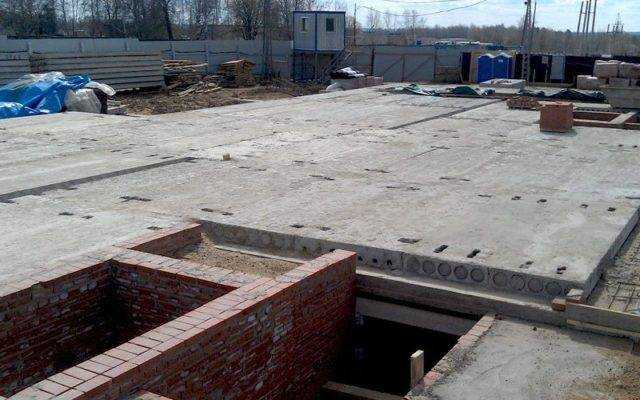

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

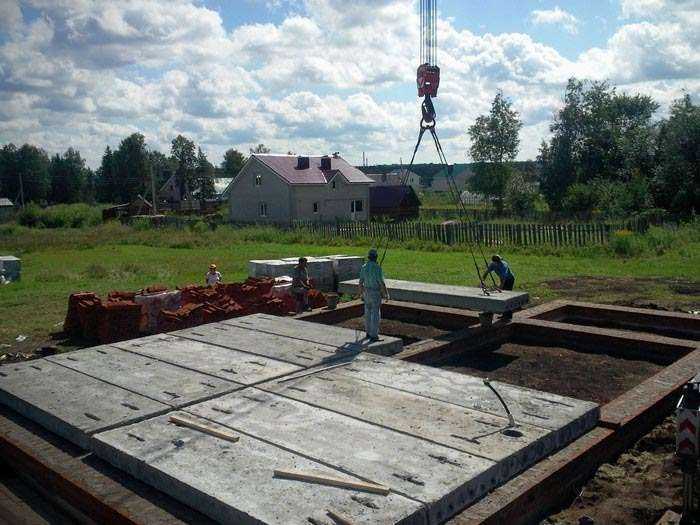

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Как укладываются плиты перекрытия на газобетонные блоки?

Укладка плит перекрытия на газобетонные блоки выполняется только после предварительного устройства армопояса и набора бетоном проектной прочности.

Фото 6. Армопояс, выполненный с применением съемной опалубки

Армопояс в конструкции зданий выполняет несколько функций:

· исключает вероятность деформации стен;

· увеличивает общую прочность и жесткость строения;

· минимизирует негативные воздействия неравномерной усадки фундамента.

Фото 7. Армопояс из U-блоков

Процесс устройства состоит из нескольких этапов:

сооружение опалубки;
изготовление армирующего каркаса;
прокладка утеплителя по внешнему контуру несущих стен;
бетонирование конструкции.

Опалубка может быть разборной и несъемной. Сборно-разборная конструкция сооружается с применением деревянных щитов или листов OSB. Более удачным решением будет выбор несъемной опалубки из специальных газобетонных U-блоков (или П-блоков, что одно и тоже), кладка которых выполняется на всех несущих стенах по аналогии с обычными газоблоками.

Фото 8. Деревянная опалубка под армопояс

На следующем этапе изготовляется армирующий каркас. Для этого применяется рифленая арматура сечением 10-12 мм, которая соединяется между собой при помощи вязальной проволоки

Важно обеспечить расположение металлических прутков на несколько сантиметров вглубь бетона для предотвращения коррозии и разрушения

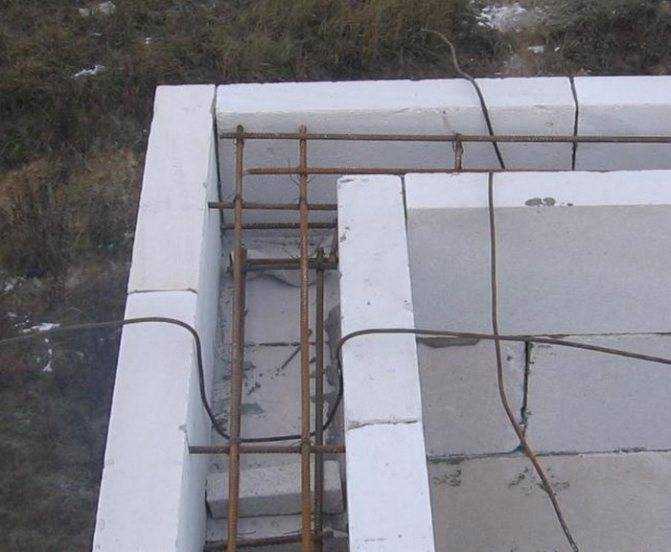

Фото 9. Опалубка из U-блоков с уложенным армирующим каркасом

Бетонирование армопояса требуется выполнить за один прием для получения монолитной конструкции. Для этих целей обычно применяется бетон марки М200 или более. Одновременно с заливкой выполняется уплотнение смеси с помощью глубинного вибрационного оборудования или путем покалывания свежего состава обычным толстым прутком либо палкой.

Фото 10. Бетонирование армопояса

Более детально процесс устройства армопояса с применением U-блоков в качестве несъемной опалубки рассмотрен в представленном ниже видео:

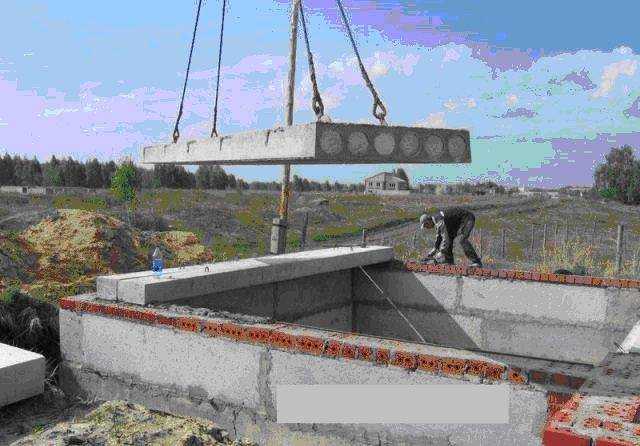

Монтаж плит перекрытия производится с помощью автокрана, как правило, с опорой на 2 короткие стороны. Схема раскладки изделий и глубина опирания обычно отражаются в проектно-технической документации на строительство дома. Оптимальными показателями глубины опирания являются 100-150 мм.

Фото 11. Процесс монтажа газобетонных плит

Технологические аспекты укладки ЖБ плит:

Выкладывание слоя цементно-песчаного раствора толщиной 20-30 мм на несущих стенах в местах расположения железобетонных изделий.
Строповка, подъем и перемещение плит к месту установки.
Опускание ЖБИ на стеновые конструкции с одновременным корректированием положения.
Корректировка положения изделий с помощью ломов уже после укладки.
Анкеровка плит между собой и с несущими стенами.
Заделывание швов между смежными изделиями цементно-песчаным раствором или бетоном с предварительным армированием. Техника заделки зависит от размеров стыков.

Фото 12. Монтаж железобетонных плит на стены из газобетона

Процесс укладки многопустотных плит перекрытия на стены из газобетонных блоков детально показан в следующем видео:

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино… От 6208 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной… От 9328 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной… От 4335 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино… От 11442 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино… От 8133 руб/штПодробнее

Типы плит перекрытия

Перед тем как начать монтировать горизонтальную конструкцию необходимо выбрать тип. Железобетонные сборные конструкции выпускаются в виде:

многопустотных;
плоских (ПТ);
шатровых панелей с ребрами, расположенными по периметру;
с продольными ребрами.

Чаще всего выбирают применение железобетонных многопустотных. Они выпускаются двух видов, в зависимости от способа изготовления:

круглопустотные (ПК);
непрерывного формования (ПБ).

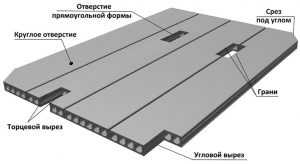

Схема многопустотной плиты перекрытия с отверстиями

Круглопустотные плиты – проверенные временем изделия, которые применяются в строительстве уже несколько десятилетий. Под них разработано множество нормативных документов и правил установки. Толщина – 220 мм. Изделия устанавливаются по серийным размерам, что создает неудобства при индивидуальном строительстве.

Технология изготовления этих плит подразумевает использование многоразовых форм для заливки, а перед изготовлением нетиповых изделий сначала потребуется подготовить опалубку. Поэтому стоимость нужного размера может существенно возрасти. Типовые плиты ПК имеют длину от 2,7 до 9 метров с шагом 0,3 м.

Схема железобетонных изделий с размерами

Ширина железобетонных изделий может составлять:

Конструкции шириной 1,8 м приобретаются крайне редко, поскольку из-за большого веса сильно усложняется процесс установки в проектное положение.

ПБ используются практически так же, как и предыдущий тип. Но технология их изготовления позволяет придавать изделию любую длину. Толщина – 220 мм. Ширина как у серии ПК. Недостатком является небольшой опыт использования и необработанность нормативной документации.

Для чего нужны анкерные связи?

Когда происходит возведение перекрытия, то плиты после замоноличивания образуют крепкое строение, которое создает пространственный каркас здания. Положения СНиП II-22-81 требуют учитывать анкерные связи в узлах опирания железобетонных изделий, а так же при сборке каркаса сооружения.

В большинстве вариантов у строителей появляется вопрос, а нужно ли соединение сборной плиты друг с другом и со стеной. Ответ на этот вопрос очевиден, так как главная задача анкерных связей – это недопущение возможности сдвига каркаса сооружения и его перекрытий. Что, как правило, возникает при воздействии на сооружение расчетных нагрузок, просадке и искажении основы строения, в результате сейсмической активности и других явлений.

Когда происходит возведение перекрытий в сооружениях, состоящих из нескольких этажей, а так же при строительстве сооружений, расположенных в районах с увеличенным тектоническим движением, в обязательном порядке должна выполняться анкеровка ЖБИ. Анкерные связи допустимо не применять при строительстве чердачного помещения в сооружениях с одним этажом, в районах с благоприятной сейсмической обстановкой.

Это интересно: Как изготовить вибромотор своими руками легко: Обзор

Правила монтажа

Бетонное пустотное перекрытие для ленточного основания устанавливается довольно просто, однако без помощи небольшого крана обойтись не получится. Монтаж 6-метровой плиты – дело непростое и поэтому направлять ее должны несколько человек. Для точной пикировки перекрытия рабочим рекомендуется использовать ломики.

При укладке внимательно следите за тем, чтобы снизу оказывалась гладкая сторона, а сверху – шероховатая. Монтаж элементов должен производиться максимально плотно – больших зазоров между ними быть не должно. Естественно, избежать фасок (впадин треугольной формы) вам вряд ли удастся, но можно максимально сократить их количество. Для закрепления ленточного фундамента с плитой перекрытия обычно используются кольцевые анкера. Специалисты советуют закупать материал как минимум за 2 недели.

Завершающий этап

После того, как будут уложены бетонные плиты перекрытия на ленточный фундамент, можно перейти к следующему этапу – «корректировке», то есть заполнению фасок и зазоров. Для этого, как правило, используется бетон, щебень, керамзит или кирпич.

После того, как все зазоры будут заполнены, основание заливают цементом, выступающим в роли дополнительного утеплителя. Заключительным этапом является укрепление коробки. Для этого плиты связываются между собой арматурным стержнем, диаметр которого должен составлять 12 мм. Его вставляют в те отверстия платформ, за которые их поднимал кран. Получившаяся таким образом связка нуждается в закреплении сваркой, которую используют по всей длине коробки. Это поможет в будущем избежать последствий деформации почвы: появления трещин на стенах дома или его основании, а также перекоса всего строения.

Стоимость

Следуя советам, приведенным выше, вы сумеете самостоятельно произвести укладку перекрытия. Но все же учесть все особенности почвы, на которой планируется строить здание, выбрать хороший материал и правильно произвести монтаж смогут только строители-профессионалы. Цена укладки перекрытия на сегодняшний день в среднем 300 руб/м2. Но установка фундамента этим не ограничивается, в нее входят: подготовка кладочного раствора, бетонирование стыков и армирование. И если вы решите возложить на плечи профессионалов и эти работы, то вам придется заплатить гораздо больше. Средняя стоимость установки 1 м2 перекрытия в Москве будет составлять около 3 876 рублей.

Если вы все-таки намерены взяться за эту непростую задачу сами, то вам потребуется узнать цены московских компаний на плиты.

Компания	Цена, руб/шт.
«Строй Прогресс»	1 700
«ФОРС»	2 600
«Регион»	1 300
«Строймаркет»	2 500
ООО «Уральская железобетонная компания»	2 994
ООО «СтройХиминдустрия»	3 000

Итого, средняя цена за 1 единицу перекрытия в Москве составляет 2 349 рублей.

Заказать укладку плит или сделать все самостоятельно – решать Вам.
