Технологические решения для монолитной плиты на ленточном фундаменте

Как правильно залить монолитные плиты ленточного фундамента своими руками — технология

Особенности устройства пола по грунту

Деревянное или плитное бетонное перекрытие первого этажа, расположенное над неотапливаемым подполом, подвергается сильному воздействию влаги, поступающей из незамерзающего грунта. В результате этого начинается отсыривание и разрушение материала. Чтобы этого не происходило, в ленточном фундаменте предусматривают сквозные вентиляционные отверстия – продухи, которые должны оставаться открытыми даже в зимний период.

Продухи в ленточном фундаменте

Там же, где подпол не высокий, возникают проблемы с качественной вентиляцией подпола. В этом случае рациональным и практичным решением становится устройство пола по грунту. Его преимущество заключается в том, что он подходит практически для любых грунтов. Бетонная плита формируется плавающим способом, то есть она не связана с ленточным фундаментом, на который распределяются основные нагрузки от стен и кровли.

Подготовительные мероприятия

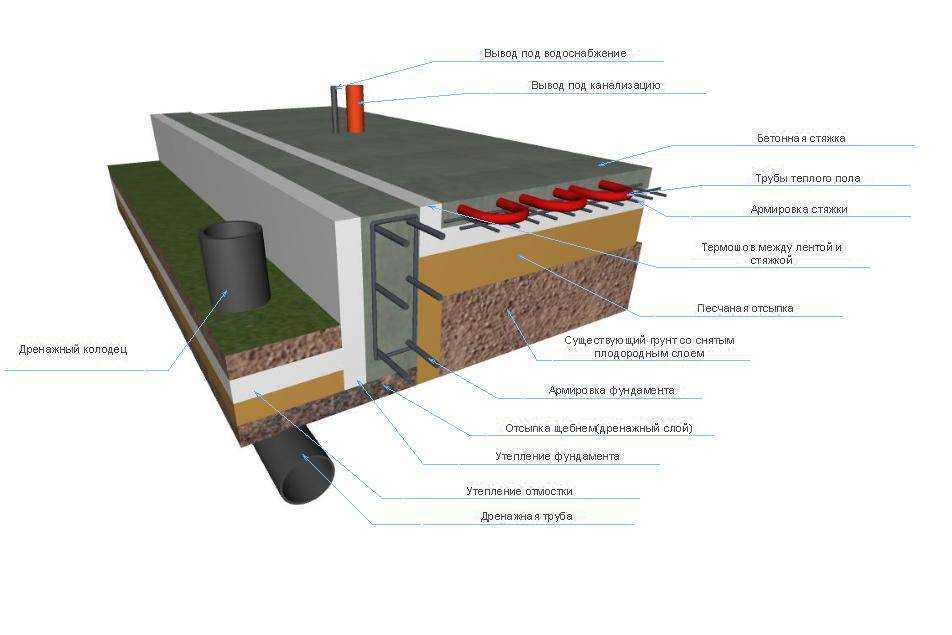

Чаще всего применяется метод заливки плавающей стяжки внутри границ ленточного фундамента по хорошо утрамбованному грунту, гидро- и теплоизоляционному слою. В стяжку можно проложить систему «теплый пол», что существенно повысит энергоэффективность конструкции. Стяжку заливают таким образом, чтобы она не контактировала с лентой фундамента – для этого воль нее прокладывают демпферный слой из обрезанного плитного утеплителя.

Прокладка основных коммуникаций

Перед заливкой стяжки производят укладку основных коммуникаций – водопровод, канализацию. Специалисты советуют предусмотреть расположение дополнительных систем канализации и водоснабжения в дублирующих гильзах. Это позволит не прибегать к разрушению стяжки для проведения ремонта, а задействовать дублирующую систему.

Как вариант, пол по грунту может быть изготовлен из стяжки, связанной с лентой фундамента или бетонной плитой, жестко зафиксированной к фундаменту. Также можно выполнить деревянный черновой настил. В последнем случае балки (лаги) будут располагаться на столбиках.

Устройство деревянного пола по грунту

Особенность грунта, который располагается под конструкцией пола, заключается в том, что он не подвержен промерзанию и содержит в своем составе влагу, поднимающуюся от грунтовых вод. Как было ранее отмечено, при выборе между низким подполом и конструкцией, сформированной по грунту, предпочтение лучше отдать последней.

Дренажная система

Какой тип возводится быстрее?

При заливке бетонной ленты или плиты приходится выдерживать бетон в течение определенного времени. Это сильно замедляет строительство, но ускорить его в данном случае невозможно. При создании сборной ленты или укладке готовых Ж/Б плит, сроки строительства значительно сокращаются.

Кроме того, заливка бетона возможна только в теплое время года, что существенно ограничивает возможности создания монолитных плит или лент, тогда как сборные конструкции с некоторыми ограничениями могут быть построены в любое время года.

Поэтому скорость зависит не от типа основания, а от его конструкции.

Плюсы и минусы

Главным преимуществом монолитного основания считается возможность строительства на подвижных грунтах с небольшой несущей способностью. Он спасает, если строительство частного дома на свайном или ленточном фундаменте невозможно или невыгодно на данном типе грунта. Установить это можно только при анализе почв, в том числе во время их сезонных изменений.

Ошибочным является мнение о том, что плитный фундамент подходит для всех типов почв. Это неверно, хотя плита и способна нивелировать некую неустойчивость грунта.

Плавающий плитный фундамент незаменим при значительных колебаниях грунта. Он движется в небольшой амплитуде (незаметной для жильцов дома) вместе с ним. Однако, если под плитным фундаментом и вблизи него замечены значительные изменения в перемещении грунта, это значит, что нагрузка на почву приходится неравномерной, что опасно для объекта. Предотвратить подобные явления, повторимся, поможет только тщательный анализ состава и свойств почв.

Преимуществом монолитного основания является возможность возведения на нем довольно массивных, многоэтажных конструкций.

Плитный фундамент не имеет швов, поэтому при движении почв он сохраняет надежность, монолитность.

Нередко среди преимуществ монолитной фундаментной системы указывают небольшой объем земляных работ. Подобное утверждение справедливо, когда речь идет о типовом плитном основании. Однако в ряде случаев необходимо наращивать толщину песчаного слоя, поэтому необходимо копать более глубокий котлован, что влечет увеличение объема земляных работ. Аналогичная ситуация наблюдается и при устройстве подвала.

Плюсом фундамента-монолита является простота монтажа пола, что обусловлено возможностью использовать плиту в качестве чернового пола. Если монтаж выполняется по шведской технологии, предполагающей теплоизоляцию плиты, то дополнительного утепления не потребуется. С одной стороны, это упрощает процесс устройства пола, с другой – требует ответственного и профессионального подхода к организации каждого слоя плиты.

В целом плитный фундамент подходит для любых типов строений, в том числе необычных форм. Достаточно вырыть котлован нужных размеров и добиться необходимой конфигурации с помощью опалубки, чтобы построить, например, дом с эркерами.

Среди недостатков данной системы можно назвать необходимость привлечения спецтехники и оборудования, что ведет к увеличению сметы. При возведении больших по площади зданий произвести качественную трамбовку грунта своими руками проблематично, следует обзавестись бензиновой или электрической трамбовкой.

Укладка арматуры должна вестись под определенным углом, поэтому для получения нужной формы прутов желательно иметь специальный станок. Наконец, заливка плиты должна осуществляться за один этап без перерывов, бетон должен подаваться равномерно на всю площадь. Естественно, без бетонного миксера или насоса сделать это невозможно.

Особенностью плитного фундамента является то, что все его части должны равномерно лежать на грунте. При появлении пустот о надежности подобной конструкции не может быть и речи, что делает невозможным организацию подвальных помещений под монолитом. Однако это не значит, что от него придется совсем отказаться. Данная задача решается путем организации более глубокого котлована и устройства подвала непосредственно на плите.

Нельзя назвать это минусом, скорее, особенностью – необходимость тщательно спланировать способы прокладки и разводки коммуникаций на этапе планирования. Это связано с тем, что большая часть коммуникаций прокладывается в толще плиты. При возникновении ошибки или желании что-либо изменить сделать это будет проблематично.

Недостатком системы данного типа является высокая стоимость монтажа. Связано это с необходимостью заливки бетоном большой площади, а также увеличенным по сравнению с числом для ленточного основания, например, количеством требуемой арматуры.

Как залить плиту на ленточном фундаменте в доме с цокольным этажом

В этом варианте плита опирается на ленту и представляет собой перекрытие для нижнего этажа. Этапы возведения:

  1. Согласно расчетам, выкапываются траншеи на нужную глубину.
  2. Производится засыпка подушки из песка с гравием.
  3. Собирается и устанавливается опалубка по всему периметру будущего дома в виде ленты.
  4. Изготавливается армирующий пояс.
  5. Лента заливается раствором.
  6. После полного высыхания последнего устанавливается опалубка по периметру ленты. Хотя щитовая конструкция опирается на последнюю, для устойчивости опытные строители подпирают ее деревянными брусками. Так как это нижняя часть опалубки под плиту, ее нужно делать, не только учитывая вес материалов, но и с обустройством отверстий для коммуникаций или проходов для жильцов или работников.
  7. Устанавливается каркас из арматуры.
  8. Проводится заливка раствором.

Этот вариант комбинированного фундамента требует, если не специальных знаний, так опыта, поэтому стоит обратиться за помощью к профессионалам.

Цокольный этаж

Общие сведения по результатам расчетов

1. Периметр плиты — Длина всех сторон фундамента

2. Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.

3. Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.

8. Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.

9. Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.

10. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

11. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

12. Общий вес арматуры — Вес арматурного каркаса.

13. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

14. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Формирование основания

При составлении рабочей документации зданий, полы цокольного этажа проектируют не только с учётом климатических особенностей региона, но и с учётом таких требований, как бепыльность, скользкость, звуко- и теплоизолирующая способность.

Чтобы получить правильную конструкцию, необходимо точно соблюсти технологию – особенно при подготовке основания. Что касается финишного покрытия пола, то в его выборе основную роль играет назначение помещений, которые будут располагаться в цокольном этаже.

Нежёсткий подстилающий слой

Несмотря на то, что плодородный слой почвы срезается ещё при рытье котлована, и во внутреннем контуре ленточного фундамента находится достаточно прочный грунт естественной плотности, он не может сам по себе служить нормальным основанием для пола.

Именно для этого поверх естественного грунта и устраивается подстилающий слой из песка и/или гравия, который является стартовым слоем в структуре пола. Всего, конструкция пола цокольного этажа, не считая чистового покрытия, предусматривает устройство как минимум пяти слоёв – что мы и видим на фото снизу.

Полы по грунту цокольного этажа: схема устройства

Естественное основание, которое нужно выровнять

Устройство подстилающего (дренирующего) слоя из песка

  • Почему для устройства подстилающего пола нужно можно использовать только песок или его смесь с гравием? Дело в том, что грунт под полом должен обеспечить конструкции устойчивость к деформациям, которые могут происходить в результате усадки, либо явлений пучения. Именно по этой причине строительные нормы не допускают применение для отсыпки основания таких рыхлых и плохо уплотняющихся грунтов, как чернозём или торф.

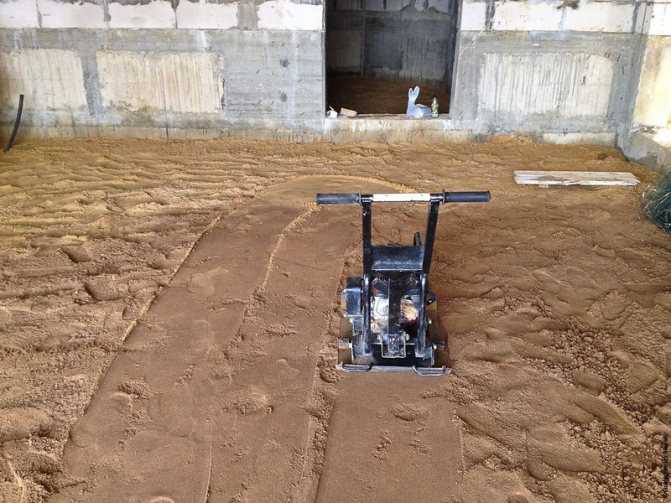

  • Уплотнение является обязательным условием, от которого зависит качество и долговечность вашего будущего пола. Лучше всего уплотнению поддаётся песок – но только при условии, что он будет иметь оптимальную влажность, а трамбование будет выполняться поэтапно, слоями по 10 см. Двух таких слоёв – то есть, общей толщины подушки в 20 см, вполне достаточно.
  • Как вариант, второй слой можно выполнить из щебня, шлака или гравия, причём нет особой разницы, в каком порядке. При использовании материала с более крупной, чем у песка, фракцией, уплотнение получается более качественным, а основание прочным. И это основная причина, по которой наряду с песком применяется крупнофракционный материал.

Обойтись без подсыпки основания можно только в том случае, когда строительство ведётся на скальном или крупнообломочном грунте. Такой грунт обладает достаточной прочностью, не даёт усадки, и не подвержен морозному пучению. Все не скальные основания, обязательно нужно укреплять утрамбованной насыпной подушкой.

Жёсткий подготовительный слой

После того, как с выравниванием основания и его утрамбовкой будет покончено, наступает очередь выполнения жёсткого подстилающего слоя. Это ничто иное, как неармированная бетонная стяжка, толщиной не более 5 см. Она призвана уберечь от повреждения утеплитель, который будет являться следующим слоем нашей конструкции.

Для подготовки основания под фундаменты обычно используют тощий бетон невысокой марки, так как здесь он служит средством выравнивания поверхности, и защиты рулонной гидроизоляции. Когда же пол устраивается по грунту, такого мощного основания, как толстая железобетонная плита у вас не будет. Поэтому, для бетонной подготовки под полы, необходимо использовать более прочный бетон с маркой М300, класса В22,5.

Монолитная плита+ отмостка нужен совет

В этой теме 22 ответа, 9 участников, последнее обновление zxc 4 года/лет, 2 мес. назад.

Будет монолитная плита 8*12 , дом 1-этажный. в интернете есть варианты 1) заливается плита( а потом когда-нибудь отмостка) 2) варант заливается плита и одновременно отмостка разной высоты. Кто так делал, как правильно. По объявления ничего внятного не говорят не обещают, как делать током не знают, какие слои укладывать не знают, зато цены называют космические.Некотрые рекомендуют нанять узбеков все подготовить и пригласить русских залить бетон. Проблемы с кадрами. У кого есть контакты нормальных спецов по адекватным ценам. Заранее спасибо.

Радужный

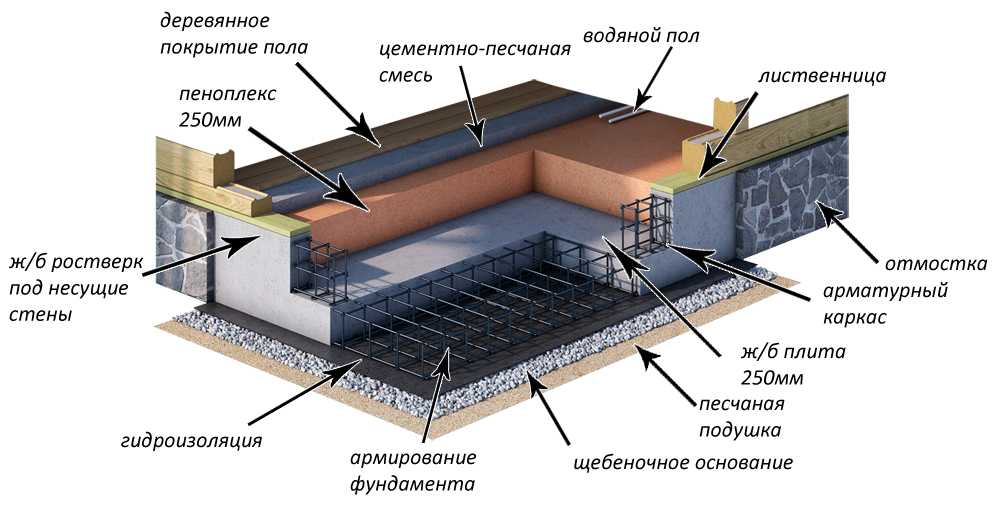

Варианты обустройства пола

Вариантов создания пола на монолитной плите много. Основной задачей считается утеплить плиту, обеспечить качественный микроклимат внутри дома.

Большинство специалистов считают оптимальным состав пирога пола из следующих слоев:

  • Слой песка.
  • «Тощая» стяжка 5 см.
  • Слой утеплителя (пеноплекс 5 см).
  • Бетонная стяжка, дающая прочность (5-7 см).
  • Выравнивающая стяжка (2-3 см, готовые составы).
  • Финальное (чистовое) покрытие.

При этом, если плита достаточно утеплена снизу, можно использовать более простые способы. Например, «плавающий» пол, состоящий из слоя песчаной засыпки (как вариант, можно использовать мелкий керамзит, дающий дополнительное утепление) и установленных поверх листовых материалов (ДСП, фанера, МДФ и т.п.).

Слой засыпки тщательно выравнивается по плоскости и горизонтали, на него укладывается черновой пол из листовых материалов, затем устанавливается финишное покрытие.

Существуют и другие варианты обустройства пола, но все они представляют собой различные комбинации укладки слоев засыпки, утеплителя, выравнивающей стяжки. Принципиального различия или значимого преимущества они не имеют, обладая приблизительно равными эксплуатационными качествами.

Сколько надо арматуры на кубометр бетона (строительные нормы)

При экономии стройматериалов снижается срок эксплуатации возведенного сооружения. Особенно не рекомендуется экономить на армировании фундаментного основания. Правильный расчет арматуры ж/б основы — залог прочности и долговечности здания.

Чтобы правильно посчитать расход железных прутьев, нужно знать габариты перекрытия, сведения об опирании:

  1. На габариты влияет длина и ширина пролета. Для построек стандартных размеров эти параметры установлены СНиП.
  2. При расчете опирания учитывается тип кирпича или строительных блоков, тип перекрытия, стройматериалы внешней и внутренней ширины.

Расход регулируется строительными нормами:

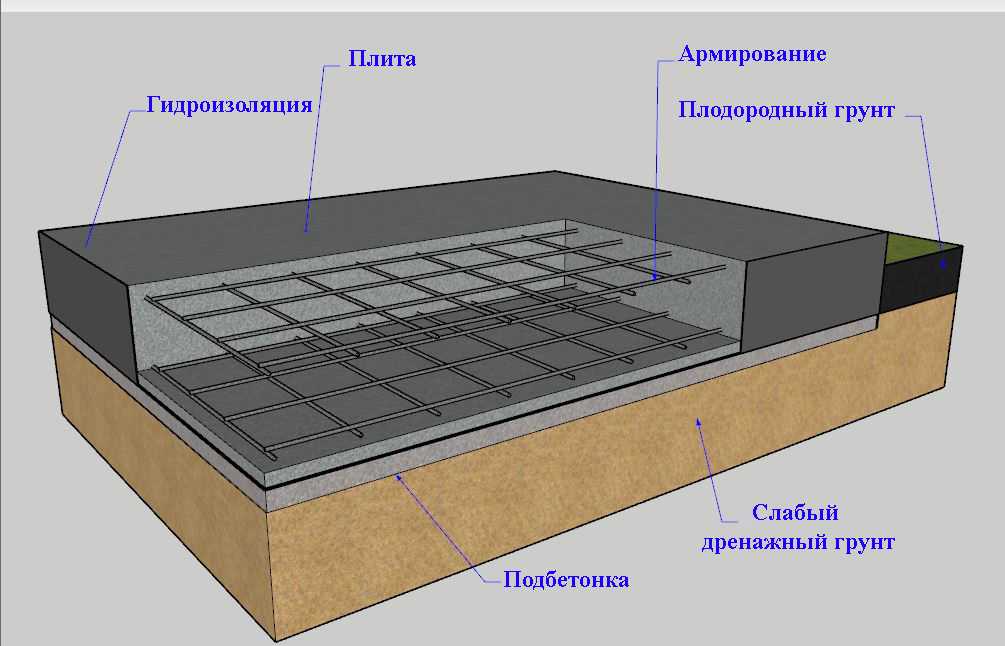

Требования к устройству плавающей плиты

Гидроизолировать монолитную плиту внутри ленточного базиса можно и снизу перед заливкой раствора в опалубку

Схема устройства плиты внутри ленточного базиса достаточно проста, но при условии соблюдения некоторых требований. Итак, чтобы внутренняя монолитная плавающая подушка отвечала всем технологическим требованиям и снизила нагрузку на готовое здание, нужно:

  • Заливать раствор по всему свободному периметру внутри ленточного каркаса;
  • Соблюдать структуру заливки, пропорции раствора, толщину и остальные параметры монолитного основания;
  • После высыхания раствора необходимо обеспечить гидроизоляцию подушки со всех сторон и теплоизоляцию со стороны пола.

Гидроизоляцию сначала проводят с применением рулонных материалов поверх устроенной песчано-щебниевой подушки. Стыки нужно класть внахлест, обрабатывая края газовой горелкой для их плавления и надежного сцепления друг с другом

Здесь важно также оставить нахлесты для защиты от влаги торцевых сторон плиты. Верхнюю часть внутренней плавающей плиты гидроизолируют битумной мастикой или напыляющими или обмазочными материалами

Раствор готовят на основе цемента марки М300.

Разновидности и сфера использования плитных фундаментов

Монолитный фундамент представляет собой железобетонную плиту, занимающую всю площадь здания. Конструкция выступает в качестве цокольного перекрытия дома, что снижает последующие затраты на строительство чернового пола.

Плитный фундамент может изготавливаться в двух вариациях — монолитным либо сборным. Монолитная плита формируется непосредственно на строительной площадке, для монтажа сборных фундаментов применяются железобетонные дорожные плиты либо ФБС блоки, которые после укладки выравниваются слоем лицевой стяжки.

Устройство монолитной плиты своими руками предпочтительнее из-за ее долговечности и надежности — такой фундамент, за счет армокаркаса, имеет большую прочность, жесткость и устойчивость к нагрузкам (сборные ФБС блоки не подлежат армированию). Также строительство монолита обходится дешевле, поскольку доставка ФБС на объект, их монтаж с применением крановой техники и последующая заливка выравнивающего слоя обуславливают большие затраты на строительство сборной плиты.

Монолитный плитный фундамент

Монолитный фундамент плитного типа пригоден для возведения домов высотой 1-3 этажа из любых материалов — от легких каркасных зданий до тяжелых домов из кирпича. Это один из лучших фундаментов для строительства в пучинистой почве. Правильно обустроенная своими руками фундаментная плита работает как «плавающая» конструкция — она перемещается вместе со сдвигами грунта и не подвергается неравномерным деформациям.

В условиях пучинистого грунта технология предусматривает утепление монолитной плиты — под ней размещается слой теплоизоляционного материала, который нужен для предотвращения промерзания почвы под фундаментом. В качестве утеплителя лучше использовать ЭППС плотностью от 50 кг/м² — экструдированный пенополистирол не гниет, не впитывает влагу и имеет высокую прочность (не сдавливается под весом плиты).

Преимущества и недостатки

Рассмотрим плюсы плитного фундамента:

  • устройство плиты предполагает минимальное количество земляных работ — монолит укладывается на поверхности грунта либо углубляется в почву на 2/3 своей толщины;
  • правильно обустроенная фундаментная плита имеет наибольшую долговечность среди всех видов фундаментов, ее эксплуатационный ресурс превышает 150 лет;
  • плита, за счет большой опорной площади, имеет максимальную несущую способность, она способна выдержать тяжелый двухэтажный дом там, где ленточный монолитный фундамент не обеспечит требуемой надежности. Как пример — толщина монолита, удерживающего лифтовую колонну Останкинской башни высотой в 64 метра, составляет всего 100 см;
  • отсутствие неравномерных деформаций конструкции гарантирует целостность стен дома в условиях пучинистого грунта;
  • монолитный фундамент позволяет выполнить устройство цокольного этажа, в котором плита выступает в качестве полового перекрытия.

Минусы плитного фундамента заключаются в его стоимости — устройство плиты своими руками сопровождается большим расходом бетона и арматуры, ленточное либо столбчатое основание обойдется гораздо дешевле. Однако если вы ищите, какой фундамент лучше и в приоритет ставите фактор надежности и долговечности, то аналогов у железобетонного монолита нет.

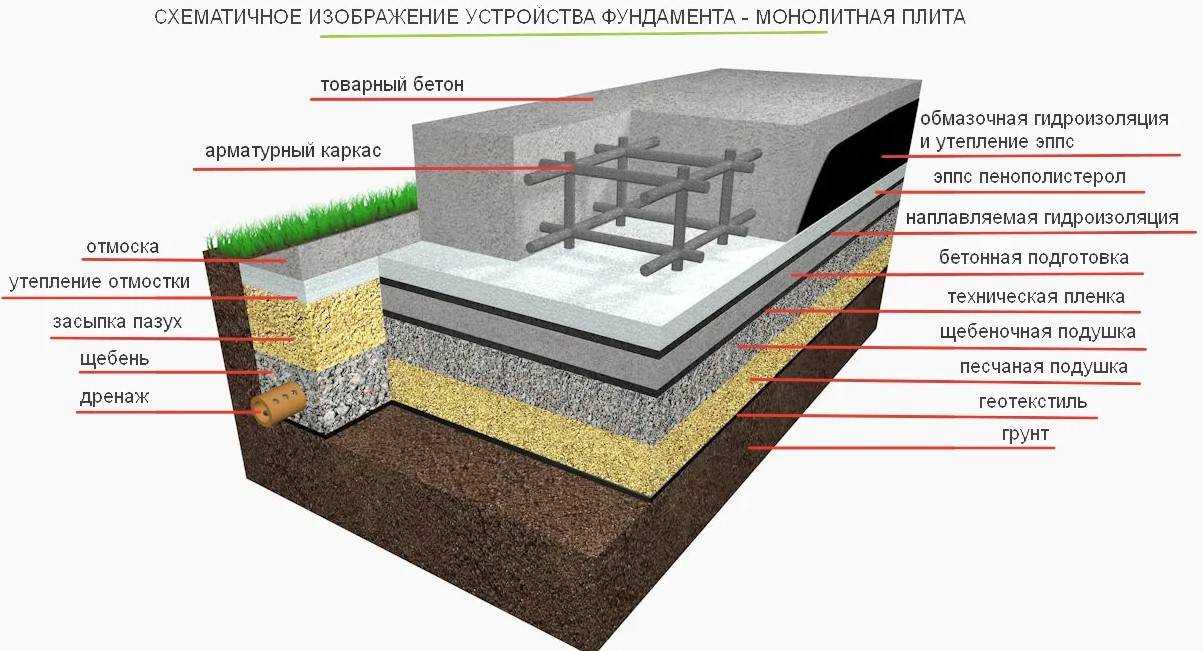

Конструктивные особенности фундаментной плиты

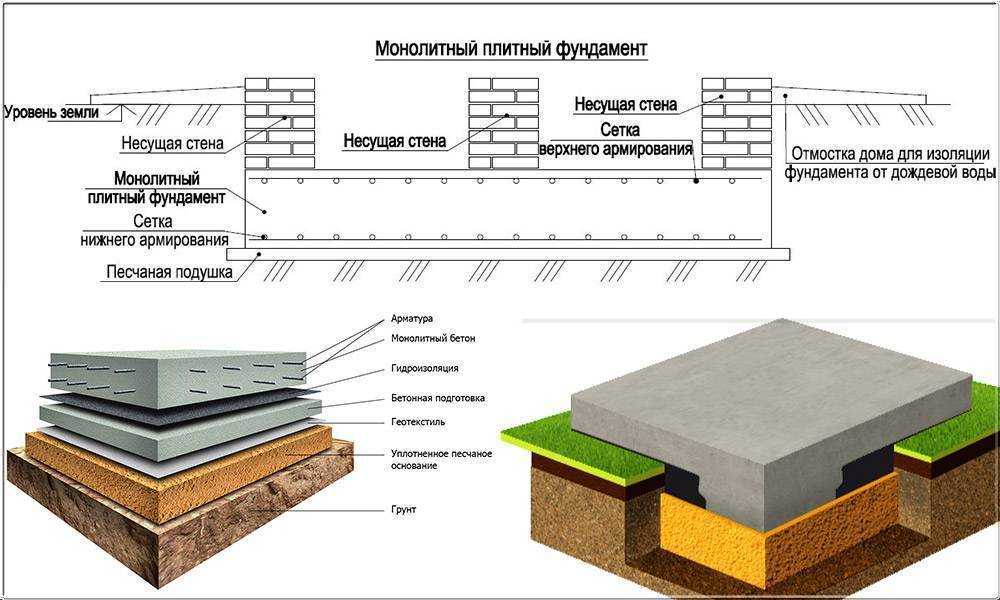

Схема плитного фундамента

Для бетонирования плиты применяется бетон марки М300 и М400. Требования к бетону: коэфф. гидрофобности — W8, морозоустойчивость — 200 циклов, индекс подвижности — П3. Устройство фундамента предполагает гидроизоляцию конструкции после заливки, которая выполняется с помощью битумно-обмазочных материалов.

Расчет плитного фундамента

Расчет фундамента монолитного типа заключается в определении требуемой толщины плиты исходя из массы здания и грузонесущей способности грунта на участке. Получить информацию о характеристиках грунта вы можете проведя геодезические изыскания либо взяв усредненные данные из нормативных таблиц.

Расчет массы здания выполняется посредством умножения площади его конструктивных частей — кровли, перекрытий и стен на удельный вес стройматериалов.

  1. Выполняем расчет требуемой нагрузки на почву: 10000*3 = 300 тонн. При меньшей нагрузке вес здания не сможет уравновесить выталкивающие силы пучения, при большей — возможна усадка грунта.
  2. Расчет веса монолитной плиты: 300-250 = 75 тонн.
  3. Проводим расчет кубатуры бетона, имеющей вес в 60 тонн (удельный вес бетона составляет 2,7 т/м 2 ): 60/2,7 = 27,7 м 3.
  4. Выполняем расчет и определяем, какую толщину будут иметь 27.7 кубов бетона при площади заливки в 100 м 2 : 27,7/100 = 0,277 м = 27.7 см.

В результате пример расчета показал, что для возведения двухэтажного дома нам потребуется залить плиту толщиной в 28 см.

Полы по грунту

В отличие от плитного фундамента «перевернутая чаша», МЗЛФ с полом по грунту имеет меньшую толщину (в пределах 20 см). Пол по грунту представляет собой плавающую стяжку, которая отделяется от ограждающих конструкций демпферной лентой по всему периметру.

Она не нагружает силовые конструкции здания, несет исключительно нагрузки от мебели и перегородок нижнего этажа. Технология плиты позволяет распределять нагрузки на все балки ленточного фундамента, имеет больший эксплуатационный ресурс.

Засыпка внутри фундаментной ленты

В своде правил для строительства СП 31-105 указано минимальное количество слоев для пола по грунту:

  • подстилающий слой из нерудного материала (крупный песок либо мелкий щебень фракции 5/10 мм) толщиной от 10 см;
  • 0,15 мм полиэтиленовая пленка для сохранения воды в бетоне при заливке и гидроизоляции подошвы;
  • плита 5 см минимум из бетона марки В 12,5.

При проектировании и изготовлении своими руками необходимо учесть СП 29.13330 для полов, приложения СНиП 3.04.01, СНиП 2.03.13.

Щебень применяют при высоком УГВ, если разрыв уровней грунтовых вод/пола гарантированно больше 50 см (вода не поднимается в отдельные сезоны вплотную к конструкции), достаточно уплотненного виброплитой песчаного слоя. Качество трамбовки определяют визуально – на песке не должны оставаться следы обуви.

Нужен ли полам утеплитель

При изготовлении пола по грунту в ленточном фундаменте рекомендуется следующий слой теплоизолятора:

  • 10 см ПСБ-С минимально при газовом отоплении жилища (соответствует теплопотерям в пределах 6 Вт/м²;
  • 15 см этого же материала для снижения теплопотерь до 4 Вт/м².

При использовании теплого пола в качестве основного обогрева здания теплопотери составят 7 Вт/м2 при 15 см слое пенополистирола, 10 Вт/м2 при 10 см слое утеплителя. Техническая полиэтиленовая пленка 0,15 мм укладывается под слой теплоизолятора. В качестве демпфера по периметру стен лучше применять Изолон толщиной от 8 мм.

Армировать или нет

Пол по грунту плавающего типа не является абсолютно жесткой горизонтальной диафрагмой. Поэтому, в отличие от плиты, прогибается под массивными перегородками. Причем, осадка будет неравномерной по умолчанию, так как перегородка обычно смещена относительно центра.

Например, при армировании сеткой с ячейкой 20 х 20 см из проволоки Вр 5 при нагрузках 250 кг на квадрат поверхности расчетный изгиб составляет 4 – 5 мм. Для перегородок это не страшно, однако без армирования величина деформаций превысит предельно допустимую, что грозит разрушением перегородки и плиты.

Заливка пола по грунту своими руками позволяет получить характеристики конструкции, аналогичные заводским плитам ПК.

Таким образом, все приведенные технологии можно выполнить своими руками для получения необходимого комфорта проживания. Для максимального ресурса лучше применять комплекс мероприятий по снижению сил пучения и гидроизоляции всех бетонных конструкций.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

  • полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
  • шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
  • сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

  • отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
  • величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
  • надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
  • консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
  • расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

  • путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
  • способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

  1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
  2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
  3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ
