Расчет нагрузок на фундамент

Сбор нагрузок на фундамент — пример

Расчет ленточного фундамента: сбор нагрузок и определение ширины

Наиболее популярны в частном строительстве ленточные фундаменты. Они могут использоваться под разные дома на различных типах грунтов, расчет их можно сделать своими руками. Для этого не нужны знания высшей математики или сопромата. Есть метод, при котором все просто, правда, громоздко: придется собирать много данных. Этот расчет ленточного фундамента называется «по несущей способности грунта». Но предварительно вам нужно будет собрать нагрузки от дома: рассчитать какая масса будет приходится на каждый квадратный метр (сантиметр) основания. Затем, подбирая ширину подошвы фундамента, выбрать оптимальную ее ширину.

В этой статье описан метод расчета параметров ленточного фундамента (ширины) по несущей способности грунтов

Что нужно сделать

Чаще всего при частном строительстве используют ленточный фундамент. Такой тип позволяет сделать в доме подвал, но в некоторых случаях он может быть экономически невыгодным. Чтобы составить смету на выполнение работ (или примерно прикинуть, сколько потребуется вложений), нужно выполнить расчет арматуры для ленточного фундамента, также вычислить объем бетона и его геометрические размеры.

Чаще всего в частном строительстве закладывают ленточный фундамент

Методика расчета предполагает вычисление трех величин. Расчет ленточного фундамента в результате должен дать такие сведения о конструкции:

  • глубина заложения подошвы;
  • ширина основания;
  • ширина по всей высоте.

Расчет фундамента для дома из кирпича или других материалов обязательно начинают с определения глубины заложения. Она зависит от пучинистости грунта, уровня грунтовых вод и климата. Если неправильно высчитать эту характеристику, здание может разрушиться под действием сил морозного пучения. Лента будет одновременно подвергаться воздействию влаги и холода, что приведет к неравномерным деформациям и трещинам.

Ширина основания должна быть достаточной для того, чтобы равномерно передать массу здания на грунт. Чем меньше прочность почвы, тем шире потребуется подошва. За счет большой площади удается распределить нагрузку от ленточного фундамента для дома на основание так, что на каждый его участок приходится не больше допустимой величины.

Фундамент должен быть заложен ниже уровня промерзания грунта

Ширина ленты по всей высоте обычно принимается конструктивно. Она должна быть чуть больше наружных стен. При этом учитывают способ изготовления ленты. Для монолитного фундамента может быть достаточно ширины сечения 200—300 мм, в то время как сборный рекомендуют делать не менее 400—600 мм. Также этот показатель зависит о глубины заложения. Чем она больше, тем сильнее будут опрокидывающие воздействия (потребуются более мощные стены подвала).

Определение массы строения

В большинстве случаев нагрузка на любой тип фундамента может проявляться при помощи таких факторов, как:

  • опорное основание здания;
  • цокольный уровень;
  • несущие стены, а также перегородки;
  • кровля;
  • потолок и его отделка;
  • конструкция пола;
  • слои почвы, которые располагаются на уровне фундамента, то есть выше подошвы.

Определаются типы нагрузок, непосредственно воздействующих на все основание дома, при помощи строительных таблиц. В них имеются усредненные нормативные данные по каждому строительному и отделочному материалу. Способом умножения размеров здания на значения, которые обозначает таблица с данными, получается требуемый результат.

Для того чтобы определить каким весом основание, следует умножить его общую массу на объем

Важно при этом помнить, что величина подошвы фундамента значительно может повлиять на уплотнение почвы под ним. Она определяется в зависимости от того какая нагрузка на тот или иной вид почвы считается допустимой

Как рассчитать бетон для фундамента

Чтобы не совершать покупку лишних строительных материалов, важно произвести точный расчет кубатуры фундамента. Для расчета кубатуры важно учесть два фактора: вид фундамента и сложность его конструкции

Для удобства читателей рассмотрим расчет различного вида фундамента отдельно.

Расчет кубатуры ленточного основания

Рассчитать кубатуру ленточного фундамента проще всего. Для этого необходимо сложить длину, ширину и высоту. Пусть ширина будет 50 см, высоту мы уже рассчитывали выше 1,5м. Длина высчитывается по периметру 5+ (8+5)х2=45 м. Кубатура рассчитывается: 0,5х45х1,5 = 33,75 м3. Округляем эти данные и прибавляем 10% (запас), получается 37 кубов бетона.

Расчет кубатуры столбчатого основания

Столбчатый фундамент может иметь различную форму (круг, квадрат и т.д.). Рассчитаем для примера кубатуру круглых столбов. Для этого нужны значения: диаметр, поперечное сечение, высота столба. Площадь высчитывается умножением числа Пи на радиус х 2. Поперечное сечение для столба с радиусом 15 см: 3, 14х0,075м = 0,2355 м. Зная радиус и высоту можно высчитать объем: 0,2355х1,5 =0, 353 м3. Это число нужно умножить на количество столбов в фундаменте.

Расчет кубатуры для плиточного основания

Для расчета монолитной прямоугольной плиты нужно знать ее площадь и толщину. Планируемый дом имеет размер 5 х 8, следовательно площадь плиты будет 40 м2. Специалисты рекомендуют использовать монолит толщиной 10-15 см. Высчитываем кубатуру при 10 см толщины: 40х10=400 м3.

На монолитном фундаменте по периметру делают ребра жесткости. Для расчета их площади необходимо знать их длину и ширину. В конструкции 5х8 ребра жесткости монтируют через 2,5 м. По ширине таких ребер будет 3, по длине 4. Общая длинна будет ровна: (5х3)+(8х4) = 47 м.

Теперь высчитываем кубатуру. Ширина ребра ровняется толщине плиты- 10 см. Значит площадь одного ребра ровно 0,1 х 0,1=0,01 м2. Умножаем площадь на длину 47=0,47 м3.

Какую конструкцию основы выбрать

В строительстве деревянных домов использую конструкции:

  1. Плиточный.
  2. Ленточный.
  3. Столбчатый.
  4. Свайный.

Есть территории, где рационально применять платформу смешанного типа, например, ленточно-свайный. Такой является модификацией одного из основных видов. Но это сложная конструкция, и строители стараются изменить состав почвы под один из основных типов. Так осушается болотистая почва и намывается песок, или часть грунта просто вынимают и засыпают шлаком, который трамбуясь, превращается в бетон.

Выбирают основание в зависимости от строящегося дома. Чем тяжелее конструкция, тем массивнее фундамент. Для строительства дома из профилированного бруса или оцилиндрованного бревна используют ленточный или столбчатый виды. Причем ленточный, делают мелко заглубленным.

Глубину залегания рассчитывают, отталкиваясь от двух основных факторов:

  1. Глубина залегания грунтовых вод.
  2. Промерзание почвы в местности будущего строительства.

Существуют средние нормы для глубины залегания подошвы на различных почвах:

  • Супесь — 125см
  • Глина и суглинки — 150 см
  • Песок и гравий — 100 см

Это максимальное залегание основания дома по строительному ГОСТу, но в нем указаны и максимальные показатели залегания:

  • Для сухой почвы — 70 см,
  • Для влажной, с близким залеганием грунтовых вод — 120 см.

Если дом по плану имеет подвальные помещения, то подошва конструкции должна быть ниже уровня пола минимум на 40 см.

Каждый тип основания имеет свои плюсы и минусы. Так, например, столбчатый возводят за короткие сроки, ленточный считается одним из самых прочных из-за жесткого соединения конструкции как поперек, так и вдоль. Монолитный дорогостоящий, его строят в редких случаях, когда почва сильно подвижна.

Определение несущей способности грунта


Характеристика влияет на высоту заложения фундамента и площадь его подошвы и определяется свойствами почвы. Влажные земли более неустойчивые и отличаются низкой прочностью. Пески средней и большой фракции не изменяют качеств после увлажнения.

Тип грунта можно определить самому, но его несущая способность регламентирована в справочных таблицах нормативных документов. Земля под домом может состоять из нескольких слоев, поэтому принимают ту категорию, которая превалирует перед остальными пластами.

Влажность определяют на глаз. Если в прорытой скважине или яме не прибывает вода и не скапливается там, грунт относится к категории сухих. Появление влаги на дне говорит о приближении отметки грунтовой жидкости, и земля считается влагонасыщенной.

https://youtube.com/watch?v=hPxn500kvb4

Порядок вычисления нагрузки на фундамент

Исходными данными для решения задачи являются:

  • район строительства объекта;
  • характеристики грунта;
  • уровень поверхностных, грунтовых вод;
  • материал конструктивных элементов;
  • планировка помещений;
  • этажность здания;
  • тип кровельного покрытия.

Порядок расчета

Определение глубины заложения фундамента. Глубина заложения опорной части сооружения зависит от местоположения объекта, характеристики грунта. Величина принимается по табличным данным. Соответствующие таблицы приведены в нормативных документах.

Справочная таблица для определения глубины заложения фундамента

Определение усилий от кровельного покрытия. Нагрузка от кровли зависит от типа строения и материала элементов. Характер распределения воздействий зависит от формы крыши:

  • в односкатных крышах усилия распределяются на одну (нижнюю) сторону;
  • в двускатных крышах – на две противоположных стороны фундамента;
  • при четырех и более скатах – на все стороны опорной части.

Определение усилий от количества покрытий дома

Определение снеговой нагрузки. Воздействие от снега зависит от годовой толщины снежного покрова. Величина определяется по нормативным данным. Площадь снежного покрова принимают равной площади проекции крыши на горизонтальную плоскость.

Снеговые нагрузки

Подсчет нагрузки от перекрытий. Степень воздействия перекрытий зависит от этажности здания, материала плит (балок) перекрытий. Площадь всех перекрытий принимают равной площади всего строения. Характеристики материала принимают по таблицам.

Таблица допустимых значений балок перекрытий

Расчет нагрузки от стен. Усилия зависят от толщины стен, их положения и материала. Удельный вес материала принимают по таблицам.

Влияние опорной части строения на грунт. Усилие от фундамента зависит от его размеров и материала изготовления. Для предварительного подсчета толщину основания принимают равной толщине стен.

Подсчет суммарной нагрузки на 1 м2 грунта. Суммарные усилия определяют путем сложения результатов всех предыдущих вычислений.

Сравнение и анализ полученных результатов.

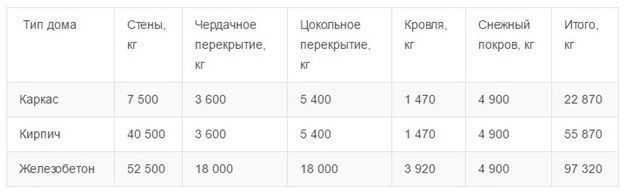

Нагрузка на фундамент разных конструкций

Примерный порядок расчета

Чтобы выполнить расчет нагрузок, которые воздействуют на структуру почвы, необходимо провести суммирование фундамента с конструкцией здания. Не считая определения вида почвы, следует учитывать тип конструкции, его размеры, а также уровень заглубления основы.

В случае если имеются какие-нибудь схемы или чертежи, весь процесс подсчетов значительно становится легче. Воздействие на структуру почвы рассчитывается, как отношение массы строения к величине подошвы. Пример выполнения расчетных работ выглядит так:

  1. Для примера можно взять двух этажное жилое строение с размерами фундамента 6 метров с одной стороны и 6 со второй, а также имеется одна внутренняя перегородка. Уровень высоты одного этажа не превышает 2,5 м.
  2. Необходимо определить общую величину стен, таким образом, длины стен первого этажа складываются 6+6, затем полученное значение, то есть 12, необходимо умножить на 2, и прибавляем длину внутренней перегородки. В результате образуется общая величина стен на одном этаже, то есть 30 м. Получившееся значение следует умножить на два, получится длина стен всего здания, то есть 60 м.
  3. Далее выполняется расчет общей площади стен жилого строения, длина стен 60 м, множится на высоту, то есть 2,5 м. В результате получается 150 квадратных метров.
  4. Необходимо определить площадь чердачного и цокольного перекрытий: 6х6=36 метров в квадрате.
  5. В большинстве случаев кровля делается с выступом, пусть в нашей ситуации это будет 50 см. Высчитывается общая площадь: 7х7 в результате образуется 49 метров в квадрате. Необходима таблица в виде справочника, в которой следует найти удельную массу. После чего определяется дополнительный тип воздействия: 49 квадратных метров умножаем на значение, которым располагает таблица, то есть 100 килограмм / метр в квадрате. В результате получается 4900 кг.
  6. Далее все значения необходимо сложить, в результате чего образуется нагрузка, воздействующая на фундамент здания.

Что нужно учесть при вычислении глубины заложения

Проектирование любого железобетонного фундамента начинается с расчета требуемой глубины закладки основания. Глубина заложения — это расстояние между нижним контуром опорной пяты фундамента и уровнем грунта на участке под застройку. Исходя из глубины заложения все ЖБ основания классифицируются на три группы:

  • Незаглубленные — опорная подошва размещена на поверхности грунта (применимы лишь в условиях высокоплотных, каменистых пород);
  • Мелкозаглубленные (МЗФ) — опущенные в почву на 30-80 см (используются в несклонной к пучении почве);
  • Глубокого заложения — опущенные в почву на 80-180 см. (единственный возможный вариант ленточного фундамента в проблемной почве).

Рис. 1.1: Виды фундаментов по способу заглубления

Согласно положениям действующих СНиП на глубину заложения основания оказывают влияние следующие факторы:

  • Геологические характеристики участка под застройку;
  • Особенности конструкции и габариты обустраиваемого здания;
  • Глубина промерзания грунта.

Важно: при проектировании глубины закладки основания расчет ведется по каждому фактору индивидуально, и в качестве итогового показателя используется максимальная полученная глубина

Геологические характеристики объекта

Во многих случаях поверхностный слой грунта на строительной площадке представлен пластом слабой, низкоплотной почвы, не обладающей требуемой несущей способностью. Опорную подошву фундамента нельзя закладывать в таком грунте, поскольку здание не получит достаточной надежности и устойчивости. Чтобы определить, на какой глубине размещен несущий пласт грунта на площадке проводятся геодезические изыскания, в процессе которых бурятся скважины и берется забор керна для лабораторного анализа. Как несущий пласт грунта рассматривается слой почвы, фактическое сопротивление которого равно либо больше 150 кПа.Требования к глубине закладки фундамента по геологическим условиям следующие:

  • Опорная пята фундамента должна углубляться в несущий пласт грунта на 20 и больше см;
  • В поверхностные напластования высокоплотных пород (глинистых, песчаных, супесях) МЗФ нужно углублять минимум на 30 см.

Дополнительным фактором, оказывающим влияние на фундамента закладки основания, является уровень грунтовых вод. Оптимальным для строительства вариантом считается низкий УГВ, при котором основание в процессе эксплуатации не контактирует с грунтовой влагой.

Рис. 1.2: Схема соотношения УГВ и уровня промерзания почвы на участке

Если же такое размещение неприменимо (УГВ высокий, а фундамент нужно закладывать на глубину 1.5-2 м), при строительстве проводится водопонижение либо вокруг фундамента создаются дренажные каналы.

Особенности конструкции здания

На глубину закладки ЖБ основания влияют следующие характеристики строящегося сооружения:

  • Массогабаритные характеристики;
  • Величина нагрузок, которым будет подвергаться основание в процессе эксплуатации (воздействия от веса здания, снегового и полезного давления);
  • Характер распределения нагрузок (необходимость усиления фундамента в отдельных местах — при установке тяжелого производственного оборудования и т.д.);
  • Наличие либо отсутствие подвала или цокольного этажа.

Рис. 1.3: Варианты фундамента в домах с цокольным этажом

Важно: при обустройстве цокольного этажа заглубление столбчатых фундаментов выполняется на 1.5 м. ниже полового перекрытия, ленточных — на 0.5 м

ниже.

Глубина промерзания почвы

Одним из основополагающих факторов, влияющих на глубину закладки основания, является уровень промерзания земли в зимний период, от которого зависит пучинистость грунта.

Важно: пучинистость — это свойство насыщенного водой грунта увеличивать свои объемы в процессе промерзания (из-за перехода влаги из жидкого в твердое состояние), что приводит к деструктивным выталкивающим нагрузкам на фундаментную ленту, которые могут стать причиной деформации оснований, трещин на стенах и перекрытиях. К почве, имеющий высокую склонность к пучению, причисляют следующие виды грунта:

К почве, имеющий высокую склонность к пучению, причисляют следующие виды грунта:

  • Насыщенные грунтовыми водами пески;
  • Песчаный грунт с большим количеством пылистых частиц;
  • Пластичный глиняный грунт;
  • Суглинок.

Рис. 1.4: Нагрузка пучения на фундамент глубокого заложения и МЗФ

В грунтах, имеющих среднюю и высокую склонность к пучению, фундамент всегда должен закладываться ниже глубины промерзания — при таком расположении на фундамент не действуют нагрузки от вертикального пучения.

Расчет стоимости фундамента – на что обратить внимание

Армирование. Много кто не учитывает цену на данный элемент, но она достаточно большая и может существенно ударить по бюджету хозяина. 1 метр арматуры М8 будет стоять не меньше 25 рублей, а вот 1 тонна такого металла обойдется примерно в 15 тысяч рублей. Чем толще армирование, тем выше цена. Она доходит до 45 тысяч рублей за тонну материала. Причем на один куб бетона идет от 150 кг до 350 кг (на колонны) арматуры. То есть, не менее чем 200 рублей на 1 кубический метр.

Далее нужно купить сам бетон. Если воспользоваться услугами компаний, доставляющими строительные материалы, куб обойдется не менее   3500 рублей. Намного дешевле будет сделать самому. 1 тонна крупного щебня будет стоять примерно 2000 рублей с доставкой, в зависимости от вашего места расположения, 1 тонна песка тоже 2000-2400 рублей. Цемент лучше всего покупать марки М500 и мешать 1: 3.5 с песком – будет немного выгоднее. Таким образом, у вас получается один куб бетона около 1800 рублей. Это небольшая экономия, если учесть трудозатраты. Хотя, если пересчитать на солидные объемы работ, то можно неплохо сэкономить, изготовляя бетон для фундамента своими руками.

Опалубка – еще один подводный камень. Ее стоимость тоже редко учитывают, но она может неслабо ударить по карману, особенно, если нужно заливать одновременно метров 10-15 ленточного фундамента. Предположим, что делать мы ее будем из листа ОСБ, так как это наиболее дешевый, практичный, «многоразовый» вариант. 1 лист 1500х3000х15 мм будет стоять примерно 650 рублей. Даже если его разделить пополам, мы займем только 1.5 метра полезной площади. Таким образом, создав несложную пропорцию можно расчитать стоимость 1 метра погонного опалубки: 650 : 1.5 = 433 рубля. На всю длину: 433х15= 6495 рублей. К этой сумме еще добавим 500 рублей на деревянный брус 40х40 мм для поддержания конструкции.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

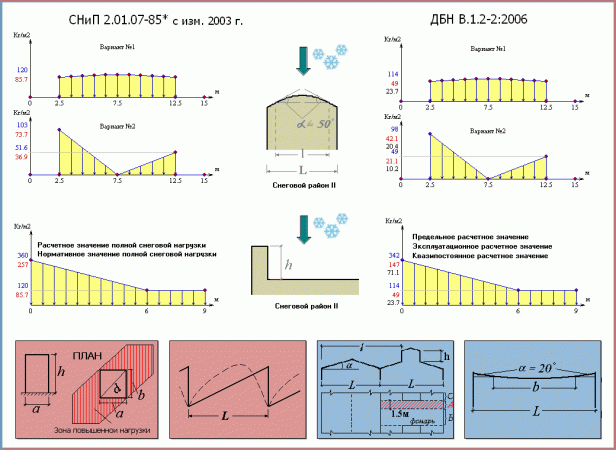

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки Нормативное значение, кг/м2 Коэффициент надежности по нагрузке Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия 275 1,05 290
Собственный вес напольного покрытия 100 1,2 120
Собственный вес гипсокартонных перегородок 50 1,3 65
Полезная нагрузка 200 1,2 240
Собственный вес стропил и кровли 150 1,1 165
Снеговая нагрузка 100*1,4 (мешок) 1,4 196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Расчет крыши

При строительстве четырехскатной крыши нагрузка на основание дома будет равномерной

Кровельный вид нагрузки воздействует посредством несущих стен на все основания жилого строения. В классическом типе обустройства кровли имеется два противоположных ската, которые размещаются по бокам здания. При устройстве конструкции крыши четырехскатного типа нагрузка равномерно будет распределяться на основание дома.

Общий объем нагрузки можно определить при помощи специальной таблицы, в которой имеются данные массы различных строительных материалов.О том, как делать самостоятельный расчет нагрузок на фундамент, смотрите в этом видео:

Опираясь на них, ведется полное распределение строительных элементов по категориям. Используя величину сторон и значения из таблицы, выполняется подробный расчет. Для наглядного понимания приведем пример:

  1. Общая площадь линий проекции строения является 10 на 10 метров, что равняется ровно 100 квадратным метрам.
  2. В случае кровли двухскатного типа берутся в расчет только опорные стороны, в нашем примере их две. В связи с этим необходимо умножить, 10 на 2 получаем 20 метров.
  3. Таким образом, площадь бетонного основания с толщиной 50 см, подверженное нагрузке, будет ровняться 20 х 0,5=10 квадратных метров.
  4. Вид кровельного покрытия – керамический тип черепицы. Ее уклон составляет 45 градусов. Используя таблицу данных, можно обнаружить, что нагрузка, оказываемая на фундамент, ровняется 80 килограмм на один квадратный метр.
  5. В результате вычислений получается, что необходимо 100 разделить на 10 и умножить на 80 – общий размер массы крыши составит 800 кг на один квадрат.

Расчет общей нагрузки на 1 м2 грунта

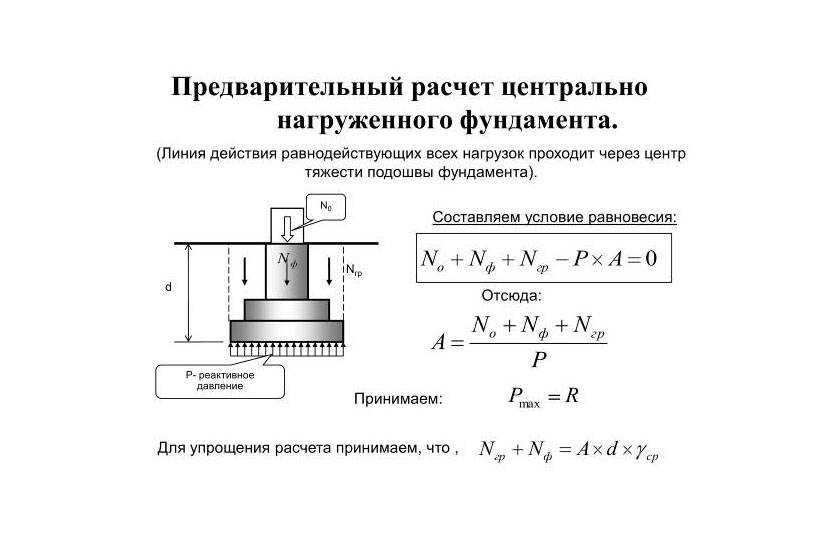

Результаты предыдущих расчетов суммируются, при этом вычисляется максимальная нагрузка на фундамент, которая будет больше для тех его сторон, на которые опирается крыша.

Условное расчетное сопротивление грунта R0 определяют по таблицам  СНиП 2.02.01—83 «Основания зданий и сооружений».

  1. Суммируем вес крыши, снеговую нагрузку, вес перекрытий и стен, а также фундамента на грунт: 300+1386+7000+5400+2525=16 611 кг/м2=17 т/м2.
  2. Определяем условное расчетное сопротивление грунта по таблицам СНиП 2.02.01—83. Для влажных суглинков с коэффициентом пористости 0,5 R0 составляет 2,5 кг/см2, или 25 т/м2.

Из расчета видно, что нагрузка на грунт находится в пределах допустимой.
