Всё о устройстве и конструкции вальмовой крыши + вентиляция мансарды и чердака четырехскатной кровли

Элементы вальмовой крыши

Кроме геометрически правильных линий, крыша с вальмами – это весьма надежная и практичная кровля. В отличие от двускатных практически не подвержена деформациям, например, во время сильных ветровых нагрузок, обеспечивает надежную защиту от любых видов осадков.

Но, несмотря на достаточно простую по форме конструкцию, устройство вальмовой крыши является делом достаточно сложным, особенно в случае самостоятельного выполнения работ.

И главная проблема связана, прежде всего, с возведением стропильной системы, которая не имеет вертикальных опор.

Ее конструкцию составляют два вида знакомых геометрических фигур:

• трапеция, форма которой зависит от соотношения конька и карнизного свеса,
• треугольник, который становится альтернативой фронтону, но в отличие от него обязательно устраивается под определенным углом к горизонту таким образом, чтобы он формировал вместе с трапециевидными элементами общий угол.

В большей мере именно в такой конструктивной особенности крыши и состоит основная сложность при ее возведении, так как использовать для этого обычный способ, каким устраивают скаты, не получится из-за того, что коньковый элемент не перекрывает полностью дом по длине.

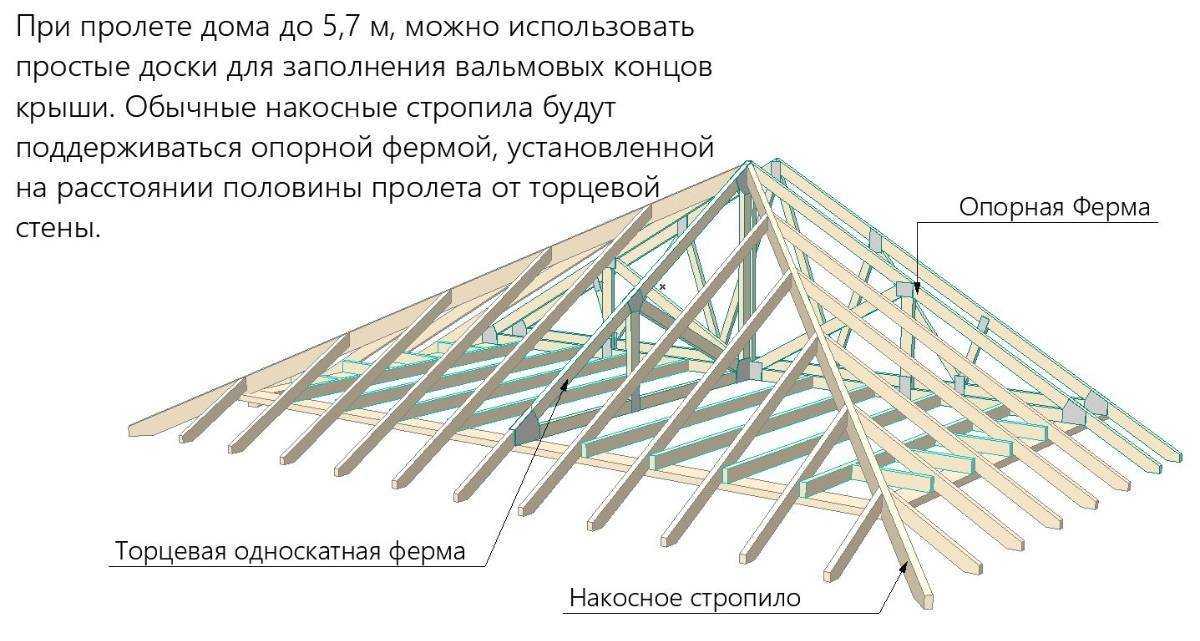

Для создания опоры для стропильных ног вальм их соединяют с углами конька, а в итоге получаются своеобразные диагонали, на которые впоследствии следует установить разные по длине стропы, называемые нарожниками, один конец которых монтируется в районе карниза, а второй – к коньку.

Возведение вальмовой крыши выполняется из элементов:

• конька, выполняющего функцию сопряжения всех элементов кровли и основной несущей оси конструкции;
• угловых накосных стропил, соединяющих брус конька и карнизные углы кровли. Являются основными несущими элементами в количестве 4 единиц;
• стропил, количество которых зависит как от конфигурации, так и от размеров крыши. Отличительной чертой является то, что их длина неодинакова. Опираются на угловые балки перекрытий или специально установленный мауэрлат и крепятся к угловым стропам (ногам);
• каркаса, рядового и промежуточного. Элементы первого устанавливаются на коньке и спускаются к карнизу, промежуточные также начинаются в верхней части крыши, на коньковом брусе, а заканчиваются на мауэрлате, но следует учесть, что используются только для трапециевидных элементов кровли, на вальмах их нет.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Нанесение разметки вальмовой кровли

• Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
• На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
• После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
• Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
• Насадить брус на шпильки и крепко затянуть анкерными болтами.

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

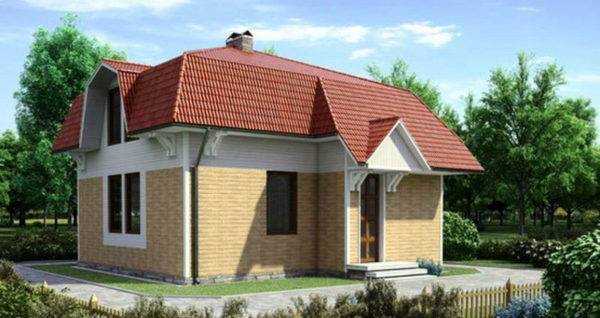

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Вальмовая крыша

Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:

•  Крепление диагональных и рядовых стропил к мауэрлату;
•  Соединение концов конька с балками;
•  Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
•  Установка нарожников.

Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.

Конструкция

На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:

•  Тип кровельного материала, следовательно, и вид обрешетки;
•  Размер сечения бруса;
•  Количество поддерживающих элементов в конструкции.

Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.

Ветровая нагрузка рассчитывается по формуле: W=Wo×k×с,

где Wo – ветровое давление, которое можно взять из справочника для определенной местности;

k – коэффициент, учитывающий изменение по высоте ветрового давления;

с – коэффициент аэродинамический (принимаем равным 0,8).

Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.

Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.

Расчет площади скатов вальмовой крыши

Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.

Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.

В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Особенности вальмовой крыши

Такой вариант кровли отличается от привычных одно- и двускатных наличием четырех скатов. При этом:

• традиционно термин подразумевает два ската трапецевидной и два – треугольной формы. Треугольные скаты именуются вальмами;
• треугольные скаты могут доходить от конька до карниза (нижней части кровли, примыкающей к стенам) или заканчиваться раньше. Второй вариант называется полувальмовой или голландской кровлей. Разновидностью такой конструкции считается расположение вальмы в виде трапеции не от конька до середины или трети высоты кровельной части, а от середины или нижней трети до карниза. В этом случае образуются небольшие фронтоны, используемые для устройства окон;
• если конек вальмовой крыши «схлопывается в точку», то есть все четыре ската имеют форму равнобедренных треугольников с общей вершиной, а сама кровля превращается в пирамиду с четырехугольных основанием, такая конструкция именуется шатровой;
• обычно скаты имеют одинаковый угол уклона, но при разном наклоне элементов возникает более сложная конфигурация, которую считают ломаной или мансардной;
• выделяют также конструкции с врезками и шпицами. В зависимости от формы основного (наиболее крупного) элемента, кровля может считаться вальмовой или многоскатной (шпицевой).

Чем больше элементов кровли, чем сильнее разница между отдельными частями и чем больше расчетов приходится проводить для правильного проектирования, тем реже непрофессиональные строители берутся за возведение вальмовой крыши своими руками. Однако сложные конфигурации смотрятся очень эффектно, особенно на здания сложной геометрии.

Вентиляция чердачного пространства холодный чердак

Воздух под всей поверхностью кровли между профнастилом и слоем теплоизоляции должен циркулировать снизу — вверх.

При возведении дома лучше сразу определиться с типом мансарды, чтобы установить необходимые элементы в процессе строительства. Независимо от проделанной работы, теплую мансарду необходимо проветривать, если не предусмотрена система вентиляции. Удалять излишки влаги из отапливаемого помещения помогут аэраторы, которые устанавливают на кровле дома.

Суть воздушной циркуляции

Не забудьте также утеплить мансардные окна на зиму. Рассмотрим далее, как своими силами производится вентиляция вальмовой кровли холодного чердака. Вентиляция чердака с вальмовой крышей намного сложнее, поскольку данный тип кровли четырехскатный и не имеет фронтонов.

Поэтому вход воздуха под нее должен находится снизу в подшиве, а выход вверху у конька кровли. Если софит подшив изготавливается из досок или ПВХ панелей, то их можно прибить с зазором для лучшего продувания воздухом всего подкровельного пространства.

Если подшивка уже смонтирована и выполнена без зазоров, то следует установить решетки через 1 метр по всему периметру вальмовой кровли. Верхние отверстия для выхода воздуха делаются ближе к коньку кровли. Если кровля у деревянного дома двускатная, то можно в верхней части холодного треугольника самостоятельно сделать вентиляционные отверстия с противоположных сторон фронтонов.

Создание вентиляции на кровле из профнастила

Необходимость утепления чердака для обеспечения комфортной атмосферы в доме зимой вряд ли кто-либо будет оспаривать. А вот почему-то о вентиляции в целях сохранения постоянства температурного режима многие забывают.

Между тем правильная вентиляция чердака не только поддерживает постоянство микроклимата, но и способствует увеличению срока эксплуатации крыши, предотвращает появление очагов плесени и грибка. Грамотно продуманная вентиляция так же важна, как и хорошая теплоизоляция.

Вентиляция — важный этап проектирования, позволяющий регулировать теплообмен.

Летом крыша раскаляется до градусов, и жгучий воздух попадает в дом. Но это не единственный повод для беспокойства. В прохладный период на утепленных перекрытиях скапливается конденсат, разрушающий дерево. Избежать преждевременного износа стропил поможет проветривание.

Как видите, вопрос обустройства надежной системы воздухообмена действительно важен. Чердак может быть холодным и теплым. Первый вариант — традиционный. В этом случае стропильная система никак не защищена, поскольку утеплено лишь перекрытие. Второй — отголосок советского периода, преследующий единственную цель — защиту инженерных коммуникаций.

Вентиляция холодных чердаков должна быть регулируемой. Для этого необходимо не закрывать обрешетку и стропила. В качестве альтернативы может выступать зашивка с зазорами, обеспечивающими беспрепятственную циркуляцию воздуха.

Как сделать вентиляцию чердака в частном доме?

Если же на крышу уложен ондулин или шифер при отсутствии ветро- и пароизоляционных пленок , можно не беспокоиться — воздух свободно проникает между волнами кровли внутрь чердака и выходит наружу

Это важно! Металлочерепица также проветривается, но может образовывать конденсат, а значит, настил пленки становится обязательным. Если крыша двухскатная, то вентиляционные каналы располагают во фронтонах. Довольно действенное решение — неплотно прилегающая зашивка деревянных свесов

Равномерное распределение узких щелей способствует эффективному проветриванию всего чердака

Довольно действенное решение — неплотно прилегающая зашивка деревянных свесов. Равномерное распределение узких щелей способствует эффективному проветриванию всего чердака.

Материалы и крепеж

Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.

Пиломатериалы

Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.

Крепеж

Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.

Выбор крепежа зависит от материала стен:

В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.

Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.

Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.

Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.

Конструкция вальмовой кровли

Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют – трапеции.

Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

Стропильная система четырехскатной вальмовой крыши

Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные

При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши. Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна

Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.

Вальмовая крыша фото

Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.

Правила и порядок монтажа

Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса

При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны). На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами

Это позволит свести к минимуму неприятные ошибки при строительстве крыши

На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.

Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.

Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение – установкой угловых стропил.

Кровельный «пирог» крыши

После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка – на нее улаживают кровельные изделия.

При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Как без проблем составить проект для создания вальмовой кровли?

Чтобы создать вальмовую крышу своими руками, необходимо предварительно составить проект. Формирование подобной конструктивной схемы происходит в несколько последовательных этапов:

• Определяется длина коньковой балки. С центра короткой стены проводят осевую линию.
• От оси по стене отмечают половину толщины конькового прогона.
• К определенной точке прикладывают специальную планку.
• В точке пересечения торцевой стены с внутренним контуром торцевой ставят отместку на планке.
• От первой поставленной метки определяют величину свеса кровли.
• Мерную планку прикладывают к смежной стене, чтобы она упиралась своим краем к торцевой.
• Напротив первой метки делают еще одну отметку.
• Таким же способом размечают четыре квадрата со всех сторон вальмовой крыши.

Стропильная система вальмовой крыши: как сделать расчет?

Самым ответственным моментом при конструировании вальмовой крыши является возведение стропильной системы, которая является несущей конструкцией для кровельного материала и должна выдерживать его вес, а также быть достаточно надежной для того, чтобы сопротивляться внешним воздействиям: ветру, осадкам и т. д.

Даже если планируется, что будет возводиться вальмовая крыша своими руками, расчеты лучше доверить проектировщикам.

Для данного типа конструкций ошибка в расчетах может обернуться серьезной проблемой, исправить которую можно, чаще всего, возведением новой кровли.

На первом этапе определяется, какую общую нагрузку должна выдержать стропильная система, при этом в расчет принимаются максимальные значения как по весу самой конструкции, так и совокупной массе кровельного покрытия вместе с изоляционными материалами. Учитывается также и воздействие ветра, осадков, высота дома и т. д.

В результате определяется нормативная нагрузка на 1 м2, но у стропил размеры линейные. Поэтому при шаге, равном 1 м, за единицу принимается нормативная нагрузка, полученная в результате вычислений. Если шаг отличается в какую-либо сторону, то применяется поправочный коэффициент.

На шаг обрешетки влияет угол крыши и непосредственно выбор кровельного покрытия

В этом случае принимается во внимание вес обрешетки и кровли. Также эти показатели влияют и на выбор пиломатериалов: ширины и толщины

При устройстве стропильной системы важно учесть, что сначала следует выполнить расчеты для каждого ее элемента отдельно, так как каждый из них может подвергаться различной нагрузке, например, ветреная и подветренная стороны. До того как приступить к работе, на основании полученных расчетов выполняется чертеж конструкции, в котором обозначаются все основные точки:

1. расположение конькового бруса;
2. положение стропильных ног;
3. длина свеса;
4. расположение промежуточных стропил и накосных элементов.

Для удобства можно использовать специальные расчетные схемы или таблицы, в которых приведены соотношения размеров элементов между собой. Но все же без соответствующей подготовки самостоятельно можно и не справиться, особенно без уверенных знаний по геометрии.

Поэтому, даже если все расчеты и составление чертежа выполнены своими руками, для подстраховки лучше воспользоваться помощью специалистов, которые проверят правильность их проведения.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.
