Расчет вальмовой крыши: конструкция

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

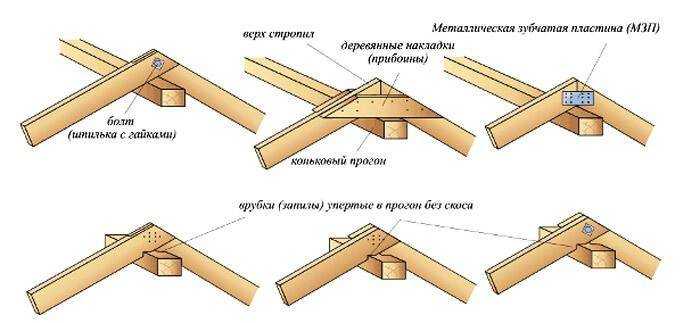

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Четырехскатная крыша для беседки своими руками

Сооружение уютной беседки на приусадебном участке является идеальным вариантом создания комфортной зоны отдыха. В зависимости от геометрической формы, сооружению можно подобрать наиболее подходящий вид четырехскатной крыши.

Четырехскатная крыша для беседки может быть построена как из бруса, так и из металлопрофиля

Для беседки квадратной формы целесообразно соорудить шатровую крышу с четырьмя равными по размеру треугольными скатами, соединенными в одной точке. Для конструкций прямоугольной формы идеально подойдут четырехскатные крыши вальмового типа.

Несмотря на то, что данная конструкция дороже и сложнее по сравнению с двухскатной, именно она является наиболее подходящим вариантом для беседки. Четырехскатная крыша является наиболее целесообразным решением для данной задачи по ряду причин:

• за счет большого количества наклонных скатов обеспечивается эффективная защита от атмосферных осадков;
• большие свесы способны долго сохранять тепло, которое аккумулируется на протяжении солнечного дня;
• наклонные скаты хорошо защищают от проникновения навязчивых солнечных лучей, не заграждая при этом кругозор;

Четырехскатная крыша для беседки удобна тем, что скаты хорошо защищают от солнечных лучей, при этом сохраняется хороший обзор

Как сделать четырехскатную крышу для беседки?

Прежде чем приступать к возведению стропильной системы для беседки, необходимо рассчитать угол наклона скатов, высоту конька и нагрузку для правильного выбора сечения стропил. Получив результат, необходимо составить чертеж стропильной системы, где отображаются все размеры и взаимное расположение элементов стропильного каркаса.

Размер и сечение стропил зависит от размера самой крыши, а также от угла наклона скатов

На основании чертежа производится подготовка необходимых элементов и их последующая сборка. Устройство четырехскатной крыши для беседки состоит из следующих последовательных действий:

1. Усиление доской верхней обвязки каркаса беседки.
2. Крепление к обвязке балки-затяжки при помощи металлических уголков.
3. Отступив от середины затяжки одинаковое расстояние (около 50 см), необходимо установить две деревянные стойки высотой по 100 см каждая.
4. Соединение верхушек стоек коньковым прогоном.
5. Установка рядовых стропил с выбранным шагом.
6. Закрепление диагональных стропил при помощи гвоздей к коньку таким образом, чтобы они продолжали коньковый прогон.
7. Установка наружных стропил, которые крепятся одной стороной к диагональным ногам, а другой присоединяются к верхней обвязке конструкции. Шаг между стропилами составляет около 60 см.
8. Укладка гидроизоляционного покрытия на стропила внахлест одной стороны на другую около 10 см и фиксация его степлером. Закрепление гидроизоляции вдоль стропил осуществляется при помощи реек контр-обрешеки.
9. Установка обрешетки.
10. Монтаж кровельного материала с обработкой всех стыков герметиком.

Пример удачного использования четырехскатной крыши для беседки, с покрытием из натурального сена

Ознакомившись с особенностями конструкции, можно смело приступать возведению выбранного типа четырехскатной крыши. Однако следует помнить о том, чтобы получить надежную, прочную и долговечную конструкцию не следует пренебрегать предварительными расчетами элементов конструкции и строго соблюдать алгоритм выполнения работ.

Это интересно: Утепление мансарды изнутри, если крыша уже покрыта — материалы и технологии

Как рассчитать

В России во все времена предпочитали создавать двухскатные крыши с фронтонами.Такие кровли появились сравнительно недавно. В вальмовой крыше лежит стройная конструкция из элементов, которые тщательно замеряются:

1. Балки;
2. Стропила.

Искомое суммарное значение перемножается на коэффициент, который коррелируется с максимальными показателями. На мауэрлате прочерчивают осевую линию (в центральной части). По брусу размечают еще одну линию, где будут располагаться стропила.

Муэрлат выделен коричневым цветом

Берется шаг 60 см, устанавливаются метки для второстепенных конструкций. Затем просчитывается длина от угла до центральной части. С другого конца кровли значения должны также совпадать. Крестообразные кровли считаются по такому же принципу, по аналогии с двускатными. Многое зависит от конфигурации скатов (треугольник или трапеция).

При монтаже важно равномерно распределить нагрузку. Учитываются при этом элементы:

1. Вес материала кровли.
2. Величина всей площади.
3. Угол наклона.
4. Элементы крепежа
5. Шаг стропил.
6. Показатель прочности древесины.
7. Толщина досок и бруса.
8. Сорт дерева и пропитка бактерицидными составами.

По конструкции вальмовая крыша – это, по сути, соединение двух треугольников и трапеций. Полувальмовая крыша выделяется элементами, которые не прикрепляются к карнизу. Таким образом, создается ломанная линия непосредственно с фронтоном.

Такие крыши создавать сложнее, и стоят они дороже. Обычно их устанавливают, если «коробка» дома имеет почти квадратную конфигурацию. Расчет вальмовой крыши в этом случае прост, так как все стороны имеют приблизительно одинаковые значения.

Сложнее вычисления при создании конфигураций:

1. Г-образной.
2. Т-образной.

Такие конструкции обычно можно встретить в домовладениях, где есть мансарды.

Если наблюдается значительная ветровая нагрузка, то уклон делается не более 32°. В расчёт принимается возможность перемещения по чердаку, расположение коммуникаций и т.п.

Расчет высоты вальмовой крыши делается по следующей формуле:

Стропила

Расчет стропильной системы для вальмовой крыши является важным этапом проектирования. Его результат определяет важнейшие свойства конструкции, ее долговечность и способность выдерживать эксплуатационные нагрузки. Он также позволяет определить расход материалов на монтаж. Легко и быстро выполнить необходимые расчеты поможет онлайн калькулятор стропил вальмовой крыши.

Длина

При определении конструктивных параметров балок рассчитывается длина несущих элементов. Необходимо определить размеры конструкции и расход древесины. Расчет производится на основе введенных основных размеров. Система выдает длины всех типов балок — боковых, центральных, диагональных.

Количество

Чтобы определить количество балок для конструкции крыши, необходимо также ввести шаг их установки. Электронный калькулятор для расчета балочной системы вальмовой крыши выдает количество всех балок.

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.⁠

Вальмовая крыша имеет четыре ската –  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

• Обтекаемость кровельного покрытия;
• Жесткость конструкции;
• Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

• Сложность расчетов и установки крыши;
• Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

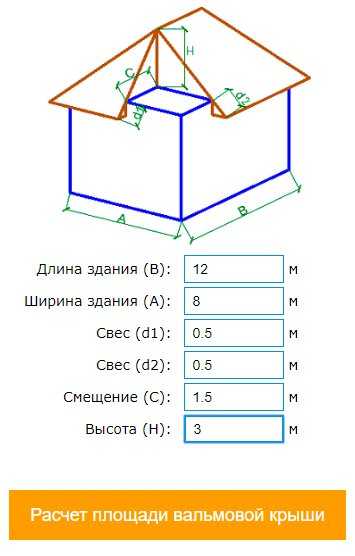

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.  Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.  Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски – 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

• Утеплитель толщиной 100 мм, но лучше 150-200 мм.
• Гидроизоляция, пароизоляция;
• Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Инструменты для строительства вальмовой крыши

Конструкция крыши и способы обустройства узлов определяют набор инструментов, которые следует подготовить до начала работ.

Для работы с деревом пригодится: уровень, ножовка, молоток, рулетка, разметочный шнурок, степлер.

Для работы с металлическими конструкциями понадобятся электродрель, клепальщик, ножницы просечные.

Инструмент и расходные материалы должны быть подготовлены заранее, т.к. сложный монтаж стропильной системы вальмовой крыши предполагает большое число запилов и установки гвоздей.

Чтобы упростить замеры и иметь возможность делать все детали одинакового размера, мастера советуют заменить рулетку замерной рейкой. Измерительную рейку делают из фанеры шириной в 50 мм, на которую наносят основные размеры.

О калькуляторе

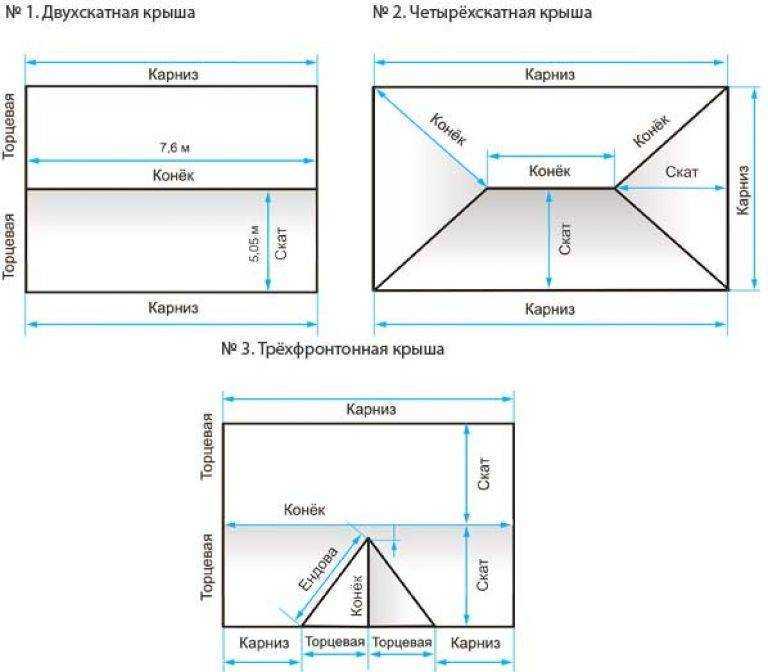

Для расчета вальмовой крыши можно воспользоваться несколькими способами: вручную или с помощью специальных строительных программ (калькуляторов). Для ручного вычисления понадобятся хорошие знания в алгебре и геометрии. Формула расчета вальмовой крыши состоит из суммы площадей 2 треугольников (вальм) и 2 боковых скатов трапециевидной формы. Площадь вальмовых скатов высчитывается по всем известной формуле равнобедренного треугольника. Площадь трапеции более сложная и вычитается по формуле, представленной на рисунке ниже.

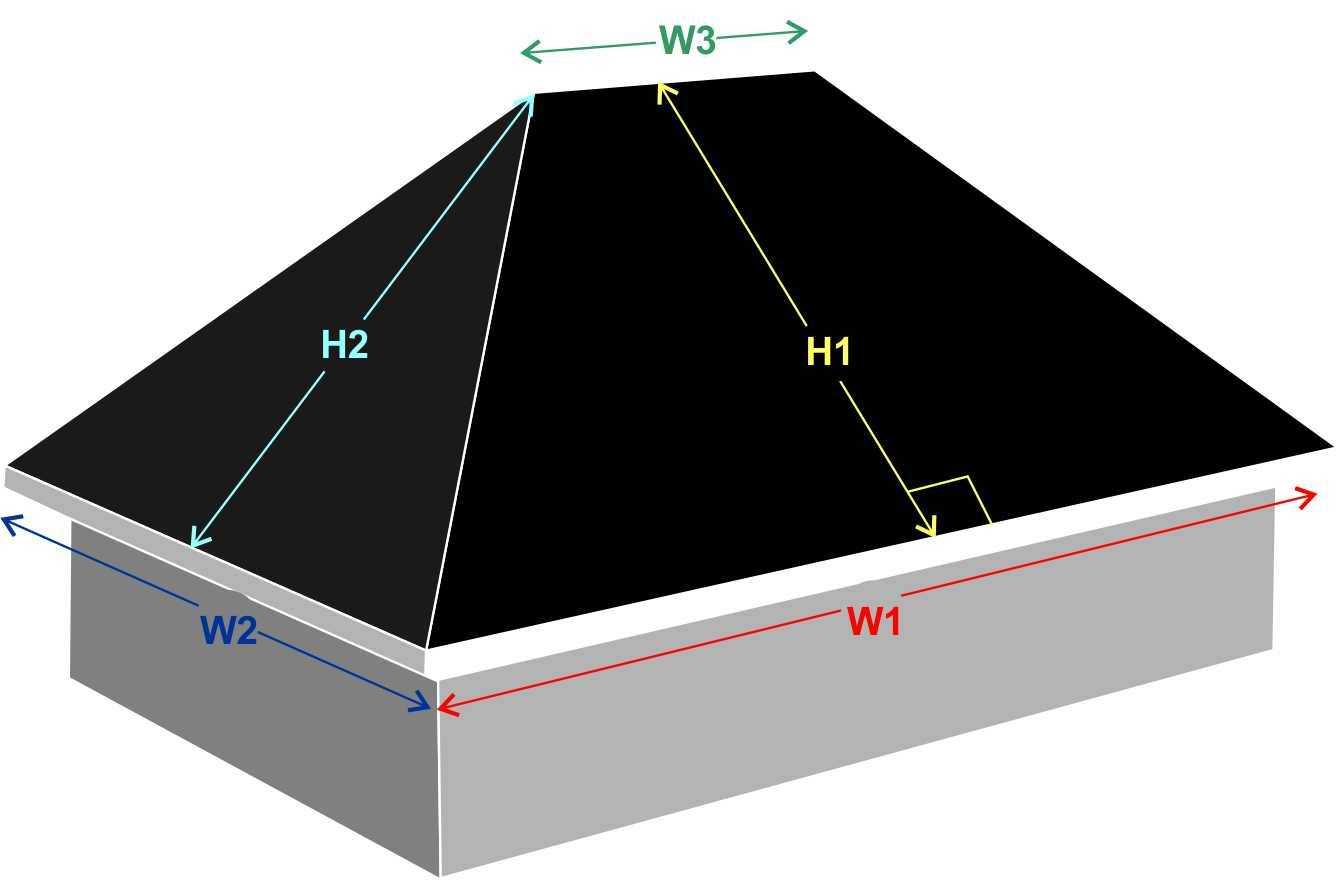

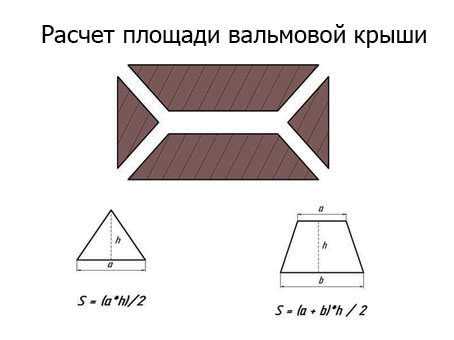

Рассчитать площадь вальмовой крыши гораздо проще и точнее с помощью онлайн калькулятора. Сервис поможет быстро получить все необходимые параметры.

База калькулятора содержит сведения о самых популярных видах кровельных материалов – металлической, керамической, цементно-песчаной, битумной черепице и других покрытиях. Чтобы получить результат пользователь должен отметить нужный кровельный материал, размеры основания крыши, длину свесов, планируемый шаг стропил, сорт и параметры древесины для обрешетки и отметить регион застройки. Далее система выдаст полный расчет вальмовой крыши дома по выбранным параметрам.

Важно: калькулятор подготовит отчет с учетом данных метеорологической службы района застройки, будет учтена средняя скорость и сила ветра, интенсивность осадков

Расчет угла наклона скатов и длины стропил

Значение наклона кровли подбирается исходя из климатических условий региона строительства. Четырехскатные вальмовые крыши без мансарды под углом 15–25° целесообразно устраивать на местности с сильными ветрами

Следует принять во внимание требования производителей кровельных материалов. Для каждого вида есть допустимые минимальные углы скатов по отношению к плоскости перекрытия. Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии

В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька

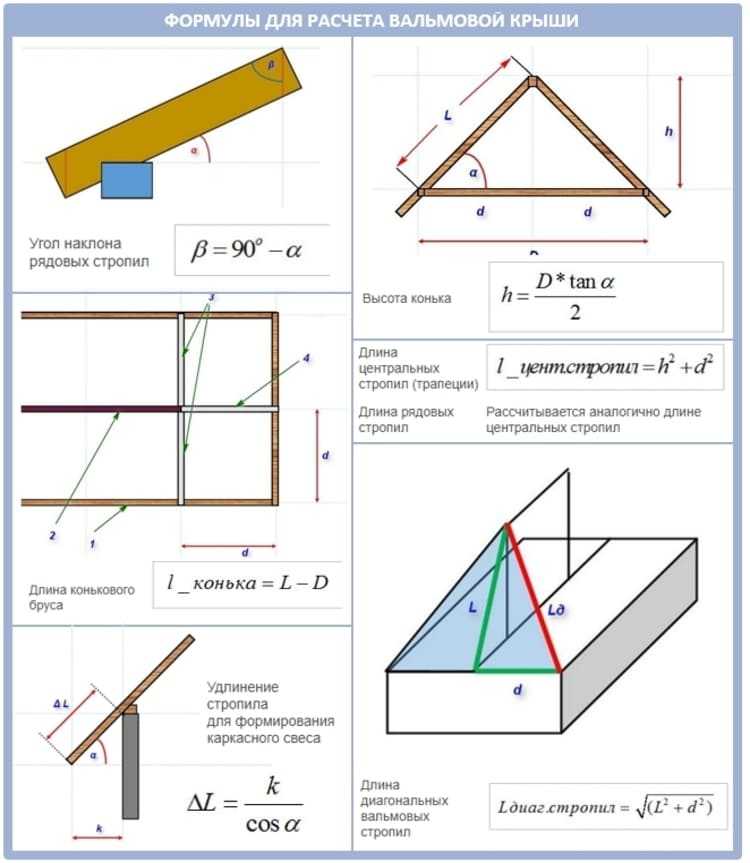

Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии. В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька.

Вам будет интересно: Как выбрать подходящую форму крыши для своего дома: преимущества и недостатки видов кровли

Определить длину стропильной ноги L можно, имея значение пролета, отметку верхней точки крыши или угла наклона по двум формулам. Если известна высота конька: L=L1+L2.

Меньший угол наклона характерен большой длиной стропил.

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Схема деревянных наслонных стропил с упором на два прогона для вальмовой крыши

Чертеж стропильной системы вальмовой крыши с эркером

Схема с размерами стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

• длину до мм;
• вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
• горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.
