Вальмовая крыша своими руками пошагово – видео
В программе показан процесс монтажа стропильной системы двухскатной вальмовой крыши с центральным эркером по короткой стене.
После того, как стропильная система готова можно приступать к монтажу кровельного покрытия, специфика крепления которого определяет необходимость монтажа обрешетки на стропильных ногах.
Монтаж стропильной системы вальмовой крыши – длительный процесс, который требует внимание к каждому этапу выполнения работ – от расчета и выбора материала, до установки деталей и усиления узлов крепления. Но, при правильном выполнении всех этапов, результатом станет красивая и надежная крыша для частного дома
Метки: Крыша Стропила Вальмовая крыша
- https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/stropilnaya-sistema-valmovoj-kryshi.html
- http://remoo.ru/krysha/stropilnaya-sistema-valmovoy-kryishi
- https://greensector.ru/stroitelstvo-i-remont/valmovaya-krysha-ustrojjstvo-stropilnojj-sistemy-i-montazh-konstrukcii.html
- https://qustu.com/kak-sdelat-chetyrehskatnuyu-valmovuyu-kryshu/
- http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html
Расчет уклона с учетом всех нагрузок
Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.
Как только вы определились с формой стропильной системы, нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.
Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.
А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?
В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.
Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.
Точно рассчитать угол скатов вам помогут такие формулы:
Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.
Также каждый вид кровельного материала требует свой уклон:
- Мягкая черепица и ей подобные кладут на кровлю от 11°.
- Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
- Для шифера выбор вообще невелик – от 25 до 30°.
Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к
снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!
Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!
В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.
Разновидности (типы и виды) вальмовой крыши
Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.
Классическая вальмовая крыша
Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).
Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)
Шатровая вальмовая крыша
Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.
Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши
Полувальмовая крыша
Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).
Схема устройства стропильной системы и внешний вид голландской вальмовой крышиСхема устройства стропильной системы и внешний вид датской вальмовой крыши
Ломаная вальмовая крыша или мансардная четырехскатная
Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.
Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)
Расчет стропильной системы
Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.
Расчет угла наклона скатов и высоты конька
Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.
Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.
Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.
Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:
- Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
- При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.
Длина стропил
Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.
- Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
- Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
- Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
- Для вычисления длины укороченных стропил необходимо знать шаг стропил.

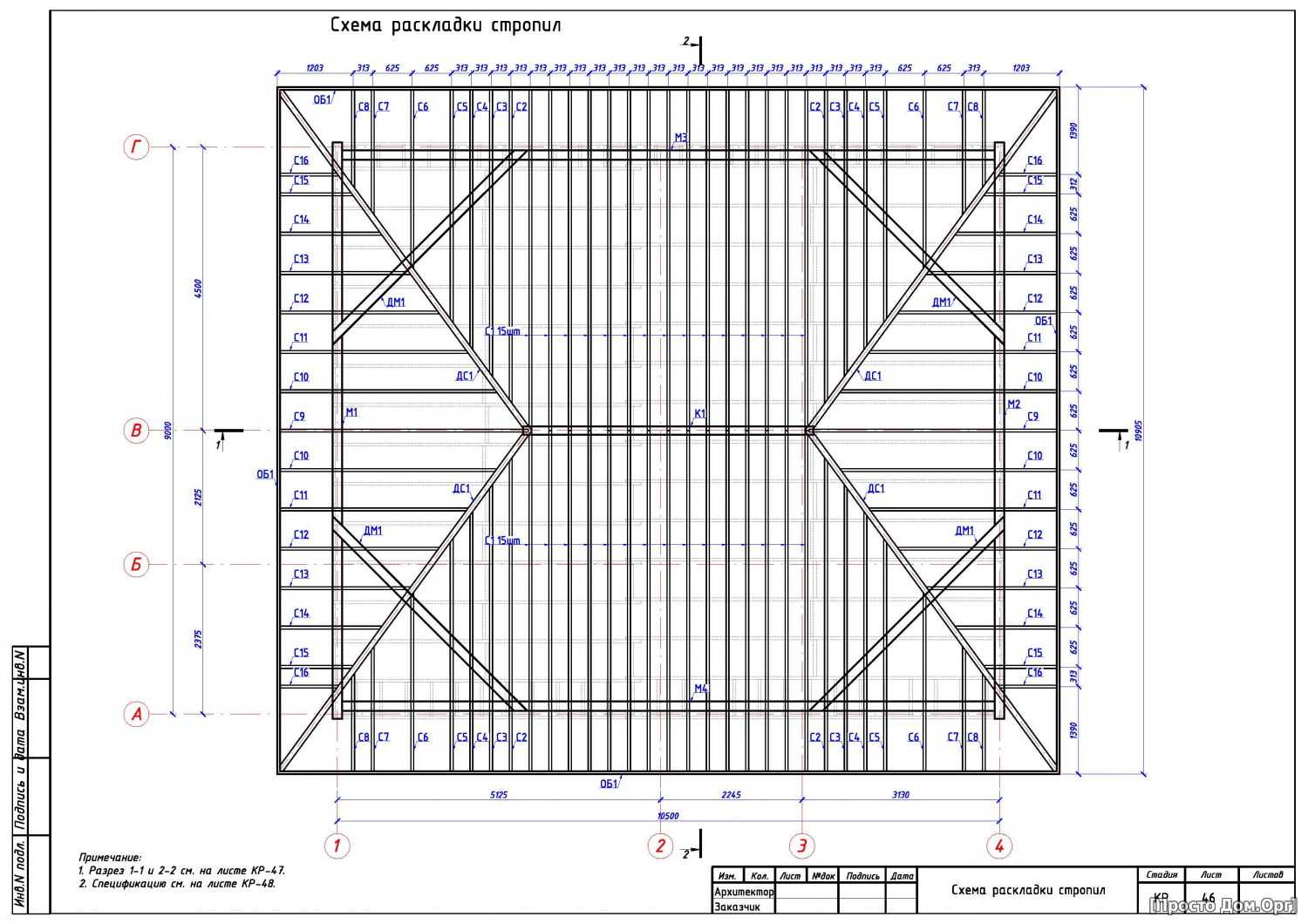

Расчет шага стропильной системы
Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.
Чем длиннее стропильные ноги, тем короче и шаг.
При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:
- Минеральная вата подразумевает расстояние в 58 см;
- Пенополистирол требует шага в 60 см;
- Полиуретановая пена может использоваться при любом шаге.
На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.
Выбор сечения стропил
В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.
Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:
- Длина стропильной ноги менее 3 м – сечение 50*150 мм;
- Менее 4 м – 50*200 мм;
- Менее 5 м – 75*175 мм;
- Менее 6 м – 75*200 мм.
При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

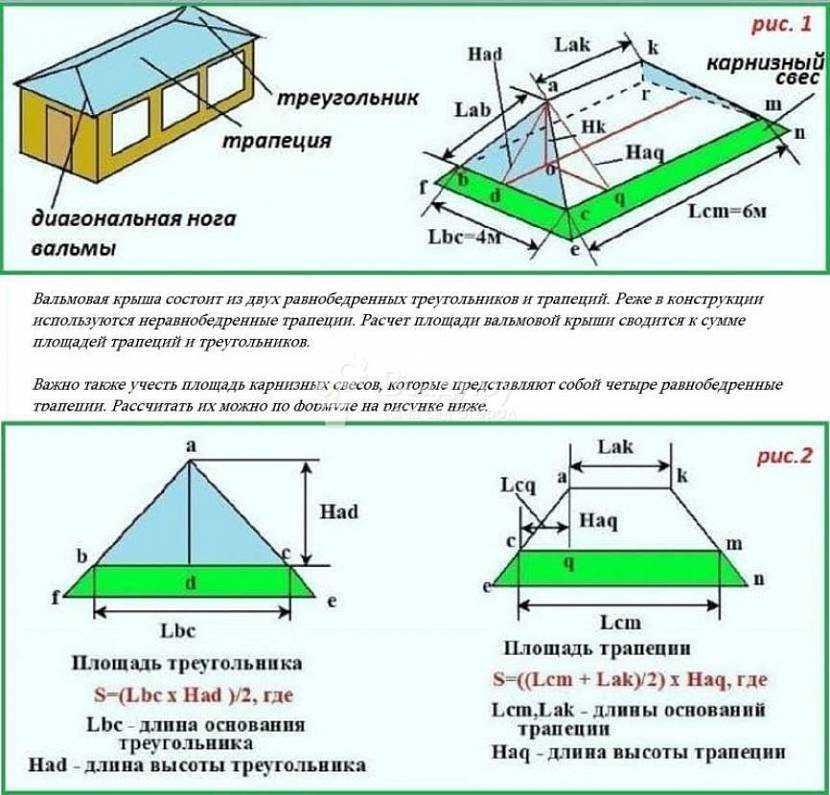

Площадь кровли
Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).
Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.
Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.
Устройство вальмовых крыш
Особенности кровли:
- Вальмовая крыша – это, по сути, четырехскатный тип кровли.
- Торцевые скаты, их называют вальмами, делаются в виде треугольника, они начинаются от карниза до конька.
- Скаты сбоку – это трапеция.
- Монтировать подобную конструкцию сложно, но результат того стоит.
- На стропила, находящиеся по краям, идет вся основная нагрузка, поэтому их усиливают.
- Перед тем как приступить к монтажу кровли, необходимо составить проект и все точно рассчитать.
- Качество и долговечность конструкции напрямую зависит от выбранных материалов. Чаще всего в этих целях используют древесину сосны либо лиственницы, которую тщательно просушивают и обрабатывают защитными препаратами.
Основные конструктивные элементы:
- Опорные доски;
- Прогон – балка, крепящаяся к мауэрлату параллельно, что создает дополнительную опору стропильной системе.
- Обрешетка;
- Мауэрлат – для него подбирается брус 10/10,15/15/ либо 10/15см. Укладывается сверху периметра стеновой панели здания. Предназначен, как опора для стропил, поэтому его необходимо хорошо закреплять. Между ним и стеновой панелью нужно укладывать водонепроницаемый слой.
- Подкосы – устанавливаются под опору.
- Затяжки;
- Рядовые стропила – для прочности в установке используются ригели и стяжки.

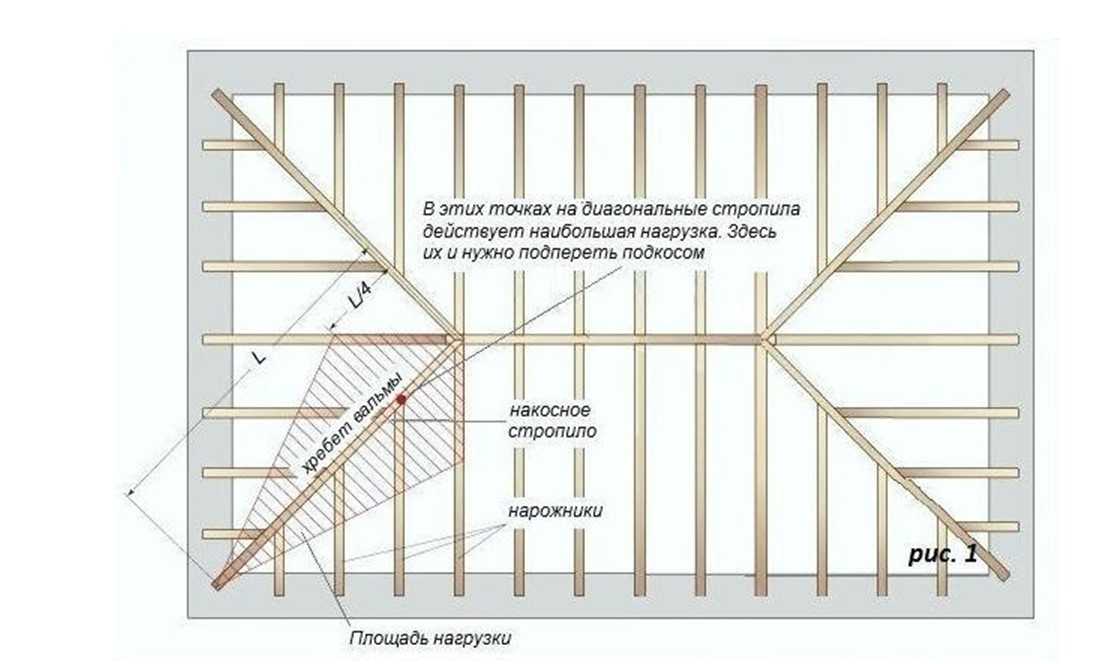

- Нарожники – их чаще всего стыкуют со стропилами, расположенными по диагонали.
- Диагональные стропила их необходимо обрезать после монтажа либо сразу подбираются одинаковые по длине.
- Накосные стропила;
- Конек – что его монтировать понадобится рейка и отвес.
- Само кровельное покрытие.
Основные элементы и узлы вальмовой крыши
Сечение стропила на крышу
Рассчитать размер стропильного бруса не составляет труда, если учесть следующий момент — кровля это система треугольников (относится ко всем видам кровли). Располагая габаритными размерами здания, значением угла наклона крыши или высоты конька и используя теорему Пифагора, определяется размер длины стропил от конькового бруса до наружного края стены. К этому размеру прибавляется длина карниза (в случае, когда стропила выступают за стену). Иногда карниз делается за счёт монтажа кобылок. Рассчитывая площадь крыши, значения длин кобылок и стропил суммируются, что позволяет вычислить необходимое количество кровельного материала.
Сечение бруса для стропил зависит от многих параметров
Для определения сечения применяемого бруса при возведении любого типа кровли, в соответствии с требуемой длиной стропила, шагом его установки и другими параметрами, лучше всего применять справочники.
Диапазон размеров стропильного бруса лежит в пределах от 40х150 до 100х250 мм. Длина стропила определяется углом наклона и расстоянием между стенами.
Делая расчёт, обязательно учитывайте все нюансы, такие, как влажность, плотность и качество пиломатериалов, если строится кровля из дерева, толщину применяемого проката — если кровля из металла.
Основной принцип расчётов заключается в следующем — величина нагрузки, действующей на крышу, определяет размер сечения бруса. Чем больше сечение, тем прочнее конструкция, но тем больше и её общая масса, а соответственно больше нагрузка на стены и фундамент здания.
Расчет двускатной крыши
Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.
Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.
Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!
Пояснения к результатам расчетов
Угол наклона крыши
Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.
Примерный вес кровельного материала
Предположительный суммарный вес кровельного материала.
Количество рулонов изоляционного материала
Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.
Длина стропил
Стропила измеряются от основания ската до конька крыши.
Количество стропил
Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.
При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.
Равномерное расстояние между досками обрешетки
Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.
Объем досок обрешетки
Количество досок требуемых для обрешетки всей крыши (в кубических метрах).
Примерный вес досок обрешетки
Общий вес досок, используемых при обрешетке.
Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

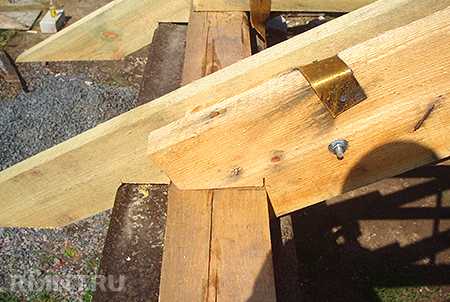

Устройство и монтаж стропил
Первым делом необходимо определиться с количеством стропил, для этого берем общую длину крыши и делим приблизительно на 1,2-1,4 м, после того как получим целое число, делим на него длину крыши. Целое число это количество стропил с одной стороны, деление длины на это количество даст нам более точный шаг между ними, например, если длина крыши 9 метров:
-
9 м / 1,3 м = 6,92
(округляем в большую сторону) = 7 — количество стропил; -
9 м / 7 = 1,28 м
— шаг между стропилами.
Количество стропил умножаем на два и еще раз на два, благодаря этим вычислениям мы получим общее число досок, которое необходимо будет использовать для изготовления конструкции.

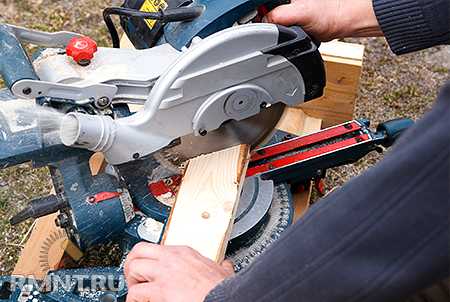

Следующий шаг — срез досок под угол наклона крыши. Для этого с одной стороны доски перпендикуляр между срезом и продольной частью необходимо сместить на необходимое количество градусов вниз. С помощью транспортира и карандаша эту процедуру сможет выполнить каждый. Далее отрезаем доску по намеченной линии, у нас получится шаблон, по которому мы выполним подрезку всех остальных досок.
Сначала монтируем крайние стропила, что находятся внутри зоны между фронтонами. Монтаж стропил выполняют по двум уровням, первый у конька, второй возле мауэрлата. Разметка шага между стропилами должна быть выполнена как вверху, так и внизу. Данная линия это середина стропил, конструкция одной стропилины состоит из двух досок, расстояние между ними 50 мм.
Отрезаем 9 досок длиной 30 см и крепим их на коньковом брусе четко по разметкам шага. Крепление выполняется с помощью саморезов и уголков, доска должна лежать сверху и перпендикулярно коньку. Данные отрезки будут служить связующим звеном для крепления двух противоположных стропил.
Аналогичным образом крепим по 9 отрезков с каждой стороны на мауэрлат, только длина доски должна быть 20 см, и располагаться она должна вертикально, этот узел будет использован для крепления нижних сторон стропил.
Теперь можно приступать к основным процедурам. На каждом верхнем отрезке (30-ти сантиметровом) необходимо начертить среднюю вертикальную линию, она будет играть роль направляющей, где проходит стыковка двух срезанных под угол досок. Монтаж стропил начинается с того, что первую доску выравнивают по центру сверху и прихватывают на гвоздь к 30-ти сантиметровому отрезку. Затем с другой стороны прибивают вторую доску. Надо смотреть за тем, чтобы доски находились на одном горизонтальном уровне, для этого необходимо доску, которая посажена ниже, подорвать и приподнять до уровня второй доски, фиксируя ее на гвоздь к соединительной перемычке. Крайне не рекомендуется делать надрезы в коньковом брусе. Снизу, для выравнивания уровня между досками, выполняется противоположная процедура, доска, которая оказывается немного выше, топится в мауэрлат, для этого необходимо выдолбить небольшой паз с помощью стамески.
После того как доски будут подогнаны по уровню необходимо стянуть нижнюю часть стропилины двумя гвоздями и выполнить два болтовых соединения, одно вверху, другое внизу, в местах, где доски наживлены на гвозди. Болтовое соединение должно быть сквозным через три доски.
После этого у нас получается почти готовая стропилина, которую необходимо укрепить, чтобы придать ей жесткости. Условно разделим длину стропилины на четыре части, можно набросать разметку карандашом. На месте стыка первой и второй четверти крепим между досками 60-ти сантиметровый отрезок, чтобы стянуть стропилину. В качестве крепежных материалов используем гвозди. Аналогичную процедуру выполняем на месте стыка третьей и четвертой четверти.
После того как будут смонтированы четыре стропилины у нас образуется два крайних треугольника, у оснований и у вершины необходимо натянуть нитки вдоль всей крыши, которые мы будем использовать в качестве направляющих, для подгонки уровня всех диагонально расположенных элементов.
После боковых стропил монтируется центральная часть, теперь можно выбивать опору, которая располагается в месте стыка конькового бруса, она нам больше не нужна, на данном этапе конструкция уже обладает достаточным запасом прочности. Далее ставятся все остальные стропила, по одной секции с каждой стороны в шахматном порядке, для равномерного распределения нагрузок. Наверху, в местах стыков противоположных стропил, необходимо дополнительно укрепить соединения, используем для этого соединительные пластины и саморезы.
Когда все стропильные секции будут располагаться на своих местах, необходимо срезать ручной ножовкой все углы, которые выходят за уровень стропил, в частности это углы соединительных досок на брусе и на мауэрлате.
Расчет уклона скатов
Очень важно правильно определить уклон скатов кровли. Сделать это своими руками можно по геометрическим формулам используя Теорему Пифагора.

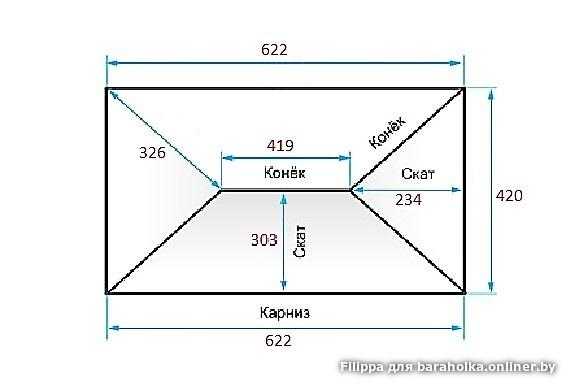

На фото видна схема классической вальмовой кровли. Чтобы определит угол скатов надо учесть высоту каркаса – h, длину ног боковых стропил – e, длину ног вальмовых стропил – d. Высчитать все эти показатели можно по трем геометрическим формулам.
Надо знать, что чем больше высота – h, тем круче получатся скаты.
Рассчитывая своими руками угол скатов, необходимо учесть массу всего кровельного пирога, количество выпадения в регионе осадков, климатические особенности и вес предполагаемого для установки на крышу дополнительного оборудования. Все это создает нагрузку на стропильную систему и от правильно рассчитанного уклона зависит прочность вальмовой крыши.
На этом видео показан расчет вальмовой крыши:
https://youtube.com/watch?v=n_Yr2QB3diM
Как видно, сделать все расчеты крыши дело непростое, но при сильном желании возможное. Кроме готовых примеров фото и чертежей, понадобятся математические знания.
