Диаметр арматурных прутьев для ленточного основания

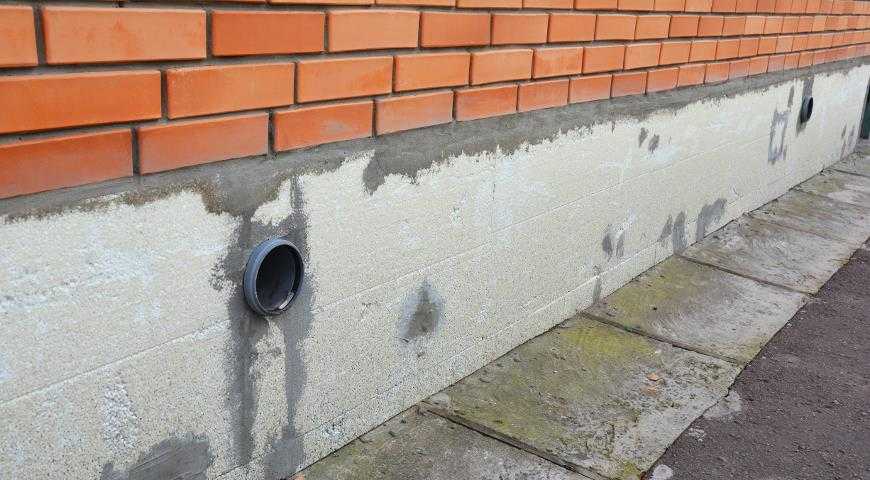

Вентиляция фундамента

Пространство под полом первого этажа обязательно должно вентилироваться, в противном случае скапливающаяся там влага начнет постепенно разрушать бетонные и деревянные конструкции. По действующим строительным нормам ленточный фундамент обязательно должен иметь отверстия для сквозного проветривания, называемые в народе «продухами» или «продушинами». Очень часто можно увидеть неправильно выполненные продухи: их мало, и они сделаны из тонких труб, поэтому не обеспечивают достаточной циркуляции воздуха. Помните: общая площадь продухов должна составлять не менее 1/400 от площади подполья, а площадь каждого из них не может быть меньше 0,05 м2. Их располагают на расстоянии не более 90 см от углов, при этом продухи, находящиеся на разных сторонах фундамента, должны быть расположены друг напротив друга. В радоноопасных районах общая площадь продухов должна быть не менее 1/100 от площади подполья.

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

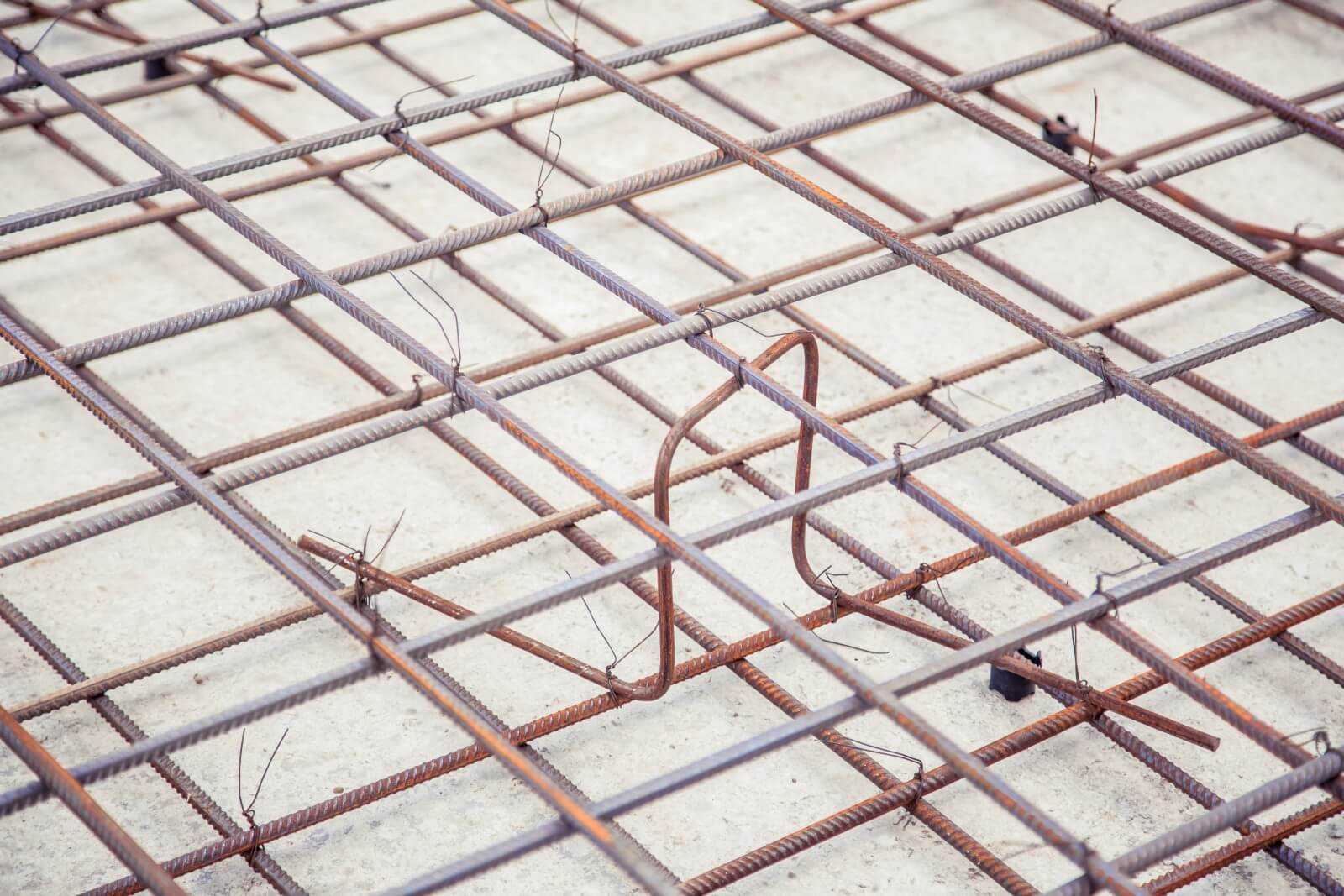

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
6. Таким образом, для выполнения фундамента необходимо:
7. 1080 метров прутка класса A-III D16;
8. 540 метров прутка класса A-I D6.

9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Нормы, стандарты и маркировка

Что надо знать, чтобы провести расчет арматуры для ленточного фундамента:

1. Так как длина ленточного фундамента намного больше ширины, то в нем наблюдается только продольное растяжение, а поперечного растяжения в таком основании нет. Следовательно, никаких нагрузок на поперечную горизонтальную и вертикальную арматуру не оказывается, поэтому можно использовать в конструкции гладкие прутки диаметром 0,6 – 0,8 см, которые необходимы лишь для создания каркаса.
2. При любой высоте в ленточном фундаменте всего 2 продольных горизонтальных пояса, верхний и нижний, для изготовления которых используют ребристую арматуру класса АIII, из низколегированной или горячетканной углеродистой стали. В некоторых случаях поясов бывает больше, но такие варианты армирования являются исключениями, которые требуют привлечения специалистов.
3. В каждом горизонтальном слое может использоваться 2-3 прутка арматуры. Диаметр прутков рассчитывается по СНиПам, требования, прописанные в нормативном документе, гласят, что минимальное сечение рабочей продольной арматуры должно составлять более 0,1% от площади поперечного сечения бетонной ленты. Допустим, высота фундамента 70 см, ширина 40 см, высчитываем площадь сечения ленты: 0,7х0,4=0,28 м2= 2800 см2. Площадь поперечного сечения продольной рабочей арматуры: 0,1 % от 2800 = 2,8 см2.

Если на арматуре отсутствует маркировка, то арматура класса АIII должна быть помечена краской, синей и белой линиями.

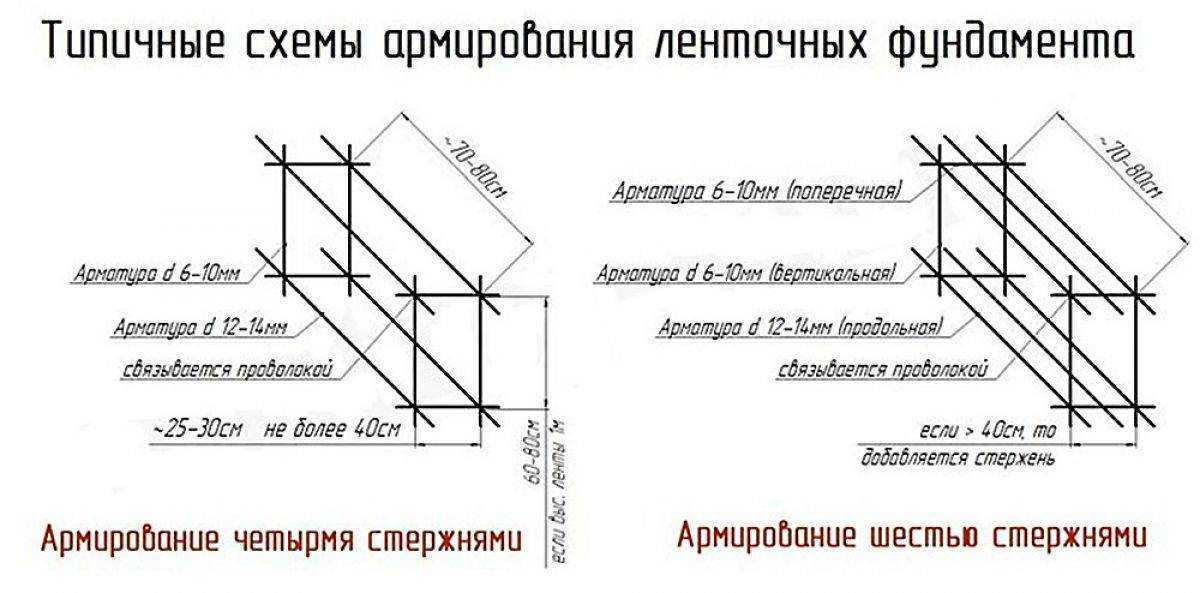

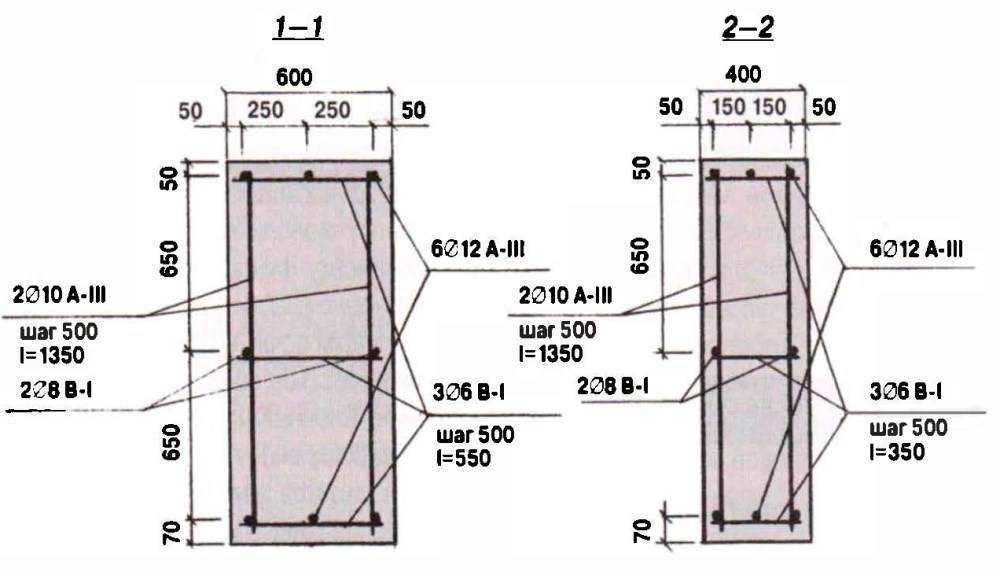

Схема армирования

Число располагаемых продольных прутьев зависит от ширины ленточного фундамента, в индивидуальном строительстве распространены два варианта: с четырьмя и шестью стержнями. Вторая система актуальна при превышении размеров монолита свыше 50 см. Это обусловлено основными требованиями к размещению арматуры, согласно СНиП 52-101-2003: расстояние между продольными линиями не должно превышать 40 см; рекомендуемый промежуток между элементом металлического каркаса и краем бетона – 5-7 см.

Утапливать стержни в центр нельзя, равно как и допускать их расположения вблизи грунта из-за возрастания риска коррозии. Добавочный прут крепят ровно посередине, расстояние между нижним и верхним поясом варьируется в пределах 60-80 см, такая схема идеально подходит для фундамента одноэтажного дома высотой не более 1 м. Поперечные и вертикальные стержни перекрещивают между собой в одном узле, интервал размещения составляет от 30 до 80 см, для удобства расчета его часто принимают равным 50.

Особого внимания требуют углы, на участках перераспределения напряжения каркас усиливается загнутыми прутьями. Рекомендуемые схемы включают анкеровку Г-образными или П-образными элементами, или загиб продольного ряда. Поддерживающая арматура укладывается в верхнем поясе, минимальная длина одной стороны – 50 см. Также на этих участках сокращается интервал размещения продольных прутов, шаг для фундаментов стандартного сечения – 25 см. Выполнение этих условий актуально даже при строительстве легких построек типа бани, обычной связки проволокой в углах недостаточно.

Расчет арматуры для ленточного фундамента

Исходными данными являются геометрические размеры будущей основы. Расчет проводится на стадии проектирования дома, одновременно с составлением схемы расположения прутьев. Процесс начинается с выбора диаметра, для ленточного типа фундамента допускается использование разного типа метизов для продольных (основных) рядов и вертикальных с поперечными. Закладываемый минимум для горизонтальных несущих стержней – 12 мм, исключение делается для легких построек типа бани (но не менее 10 мм). Применяется арматура одинакового сечения с одной маркой стали, при избытке допускается укладка изделий с большим диаметром для формирования нижнего ряда.

Зная величину периметра ленты и число прутьев, на первый взгляд, найти общий метраж легко. Но расчет усложняется из-за необходимости использования цельной арматуры. В идеале продольные пруты неразрывны, при связке двух отрезков короче, чем длина стены, допустимый минимум запаса составляет 30 см. Загнутые элементы для усиления углов не уступают в диаметре, их общий метраж зависит от числа поворотов, в расчет включают участки соприкосновения с внутренними несущими стенами.

Требуемая длина для поперечных и вертикальных стержней также рассчитывается согласно выбранной схеме. Самый простой путь – подсчитать метраж на один стык и умножить его на число узлов. Даже при условии соединения каркаса сваркой арматура для фундамента не режется в обрез, учет нахлестов и запусков обязателен. Точно учесть величину выступающих отрезков невозможно, для упрощения расчета их принимают равными 10 % от общего метража монтажных прутьев.

Нюансы вязки арматуры

Сварочное соединение для каркасов ленточных фундаментов не подходит: помимо увеличения затрат оно не обеспечивает достаточную надежность, стыки со временем подвергаются коррозии. Единственно возможным способом фиксации считается обвязка пластиковыми хомутами или стальной проволокой. Ее расчет несложный: число узлов умножают на длину отрезка, требуемого для обхвата прутьев и закрутки концов (обычно это 30-50 см), полученный метраж переводится в кг.

Рекомендуемое сечение проволоки при диаметре арматуры от 12 мм варьируется в пределах 1,2-1,4 мм. Для вязки используются крючок и плоскогубцы или специальный пистолет (дорогой инструмент, но оправданный при больших объемах работ).

Виды и особенности

Несущая система для двухэтажного здания должна быть более жесткой, чем для небольшого строения. К этому обязывает большое давление дома на грунт, оказываемое двумя этажами и большим количеством межкомнатных перегородок.

Фото — проект ленточного фундамента для двухэтажного дома

Существует несколько типов опор для частного дома:

1. Ленточный фундамент;
2. Столбчатый;
3. Монолитный.

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым. Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

Фото — столбовой фундамент

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера. Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании

При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы

Монолитная плита – это самый дорогой, но и самый надежный вид фундамента для частного здания. Несмотря на свою высокую стоимость, такая заливка часто используется при индивидуальном строительстве, т. к. при правильном расчете размеров фундамента обеспечивает надежную основу для дома. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Фото — пример конструкции фундамента

Видео: какой выбрать фундамент

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Расчет арматуры ленточного фундамента

Расчет арматуры для фундамента.

Стандартная ширина ленты составляет 0,3-0,4 м, при высоте 0,7 м, то есть ее сечение достаточно небольших размеров. Поэтому диаметр применяемой арматуры обычно не превышает 12-14 мм. Укладка арматуры на ленточном фундаменте выполняется в виде двух поясов. Арматура располагается в верхней и нижней его частях в 4 прутка. Диаметр арматуры рассчитывают на основании данных о параметрах фундамента и используемых для его строительства материалах.

Следует помнить, что при возведении массивного дома или выполнении строительства на подвижных, слабых грунтах продольная арматура укладывается по 3-4 прутка в каждом поясе.

Низ основания в поперечном сечении испытывает нагрузку на изгиб, которую берет на себя поперечная арматура. Вертикальное армирование обеспечивает жесткость всего каркаса, при этом позволяет избежать в будущем наклонных трещин в теле фундамента.

Пример расчета арматуры для ленточного фундамента

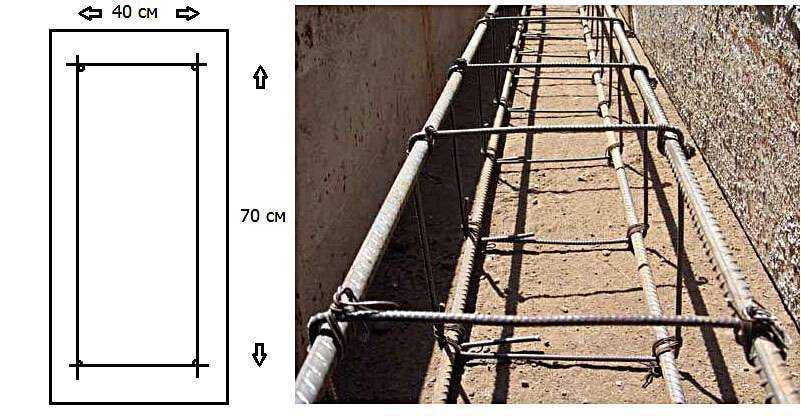

Схема монтажа фундамента.

Проведем расчет необходимого количества арматуры для фундамента ленточного типа здания размером 6 х 6 м, ширина ленты – 40 см, высота – 70 см. Длина несущей стены – 6 м.

Для продольного армирования используют прутки класса А-III с ребристой поверхностью, диаметр которых составляет 12 мм. Стержни укладываются продольно в 4 прута вдоль ленты по всему периметру и под несущей стеной (по 2 прута в нижнем и верхнем поясах). Общая длина ленты составляет 30 м, где 24 м – это длина периметра и 6 м под несущей стеной. Общее количество арматуры, диаметр которой 12 мм, составляет 120 м. Вес 1 м арматуры такого сечения – 0,888 кг, следовательно, для армирования всего монолитного основания понадобится 106,56 кг.

Так как поперечные и вертикальные стержни не испытывают существенной нагрузки, то для армирования достаточно будет применить гладкую арматуру класса А-I, диаметр которой составляет 6 мм. Поперечные и вертикальные прутки устанавливают с шагом 0,5 м, отступ от поверхности фундамента должен составлять 5 см. С учетом этого количество стержней диаметром 6 мм на одно соединение составляет 1,8 м. Всего таких соединений 61, следовательно, общая длина прутков составит 109,8 м. Вес 1 м арматуры, диаметр которой соответствует 6 мм, составляет 0,222 кг. Следовательно, ее общее количество, необходимое для армирования, составит 24,38 кг.

Выбираем диаметр вязальной проволоки и способ вязки каркаса

Количество вязальной проволоки на одну связку составляет 0,3 метра, всего таких связок в одном соединении 4. Умножив на общее количество соединений – 61, получаем, что понадобится 73,2 м вязальной проволоки. Диаметр проволоки, которая применяется для связки стержней в углах каркаса, составляет 0,8-1,2 мм. При изготовлении арматурного каркаса используется именно вязка стальной проволокой, что гарантирует долговечность всей конструкции. Категорически нельзя применять сварку, чтобы избежать коррозии металла в местах соединения арматуры.

Технология вязки заключается в следующем: на пересечении прутков проволоку вначале затягивают, а затем оставшиеся концы скручивают плоскогубцами. Кроме того, для вязки арматуры применяется и специальный пистолет, который значительно сокращает трудозатраты. Недостатком является достаточно высокая стоимость этого инструмента.

Диаметр и количество применяемой арматуры напрямую зависит от массивности сооружения, от вида грунта на строительном участке, а также от типа ленточного фундамента (мелкозаглубленный или заглубленный). Процесс расчета арматурного каркаса должен осуществляться еще на этапе проектирования всего здания. Только строгое соблюдение требований проектной документации, технологии строительства и профессионального выполнения строительных работ могут гарантировать срок службы ленточного фундамента не менее 150 лет.

Как вязать арматурную сетку самостоятельно

Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.

1. Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
2. Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
3. На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
4. На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
5. Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
6. Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
7. Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.

Технологии вязки углов:

1) Жесткое лапкой – в конце каждого прута под прямым углом вяжут лапку длиной минимум 35 диаметров стержня, соединяют загнутую часть к перпендикулярному участку. Так крепят внешние стержни каркаса стены с внешними прутами другой, в то время, как внутренние привариваются также ко внешним.

2) Г-хомуты – вместо лапки берут хомут длиной минимум 50 диаметров арматуры, одной стороной крепят к каркасу одной стены, вторую крепят с перпендикулярной. Внешние прутья соединяются с внутренними, шаг хомутов составляет ¾ высоты стены.

3) П-хомуты – для одного угла нужна установка двух П-образных хомутов длиной минимум 50 диаметров арматуры, каждый приваривают к одному перпендикулярному стержню и двум параллельным.

Примыкания создаются с использованием аналогичных способов крепежа.

Что такое армирование и зачем оно нужно?

Армирование – это повышение прочности бетонного основания с помощью металлической арматуры. Этот прием позволяет избежать образования трещин в фундаменте, повысить морозостойкость и предотвратить деформации.

Производят армирование специальной стальной конструкцией, которую потом заливают бетоном.

Бывает три типа армирования здания:

• Горизонтальный тип – самый распространенный, именно он будет равномерно распределять все нагрузки по фундаменту при эксплуатации здания и усадке;
• Вертикальное армирование используют реже, оно служит лишь дополнительным элементом прочности;
• Смешанное армирование обычно применяют в углах дома, чтобы повысить устойчивость каркаса.

Расчет арматуры для ленточного фундамента

Чтобы понять, сколько точно нужно купить арматуры можно произвести расчет.

Проиллюстрировать его проще на примере.

Предположим, что нам нужен фундамент для дома размером 6х6 метров.

При этом предполагается обустроить одну капитальную внутреннюю стену. Ее длина 6 метров.

Следует учесть, что максимальная длина арматуры обычно
составляет от 6 до 12 м.п. Теоретически это удобно, учитывая, что наш дом
длиной 6 м. Но, монтаж арматуры по углам предполагает обязательное закругление
прута. Делается это с целью уменьшения нагрузки на место крепления. Поэтому,
для понимания механизма расчета предположим, что у нас будет одно удлинение
прута на каждую единицу. Длина нахлеста составит 1 м.п.

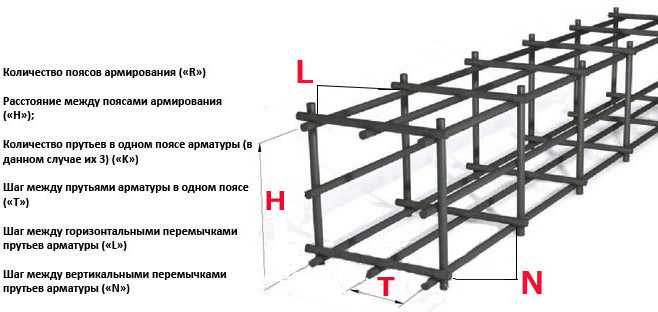

Схема армокаркас для ленточного фундаментаПри армировании ленточного фундамента (устройство каркаса)
следует учесть, что арматура связывается в два яруса, т.е. нам понадобится 4
продольных ребристых прута арматуры класса не ниже А3.

Совет.
Для ленточного фундамента, в обязательном порядке,
делают 2 арматурные сетки (ярусы). Верхняя сетка предотвратит появление
разрывов ленты фундамента при его пучении, а нижняя — в процессе усадки грунта.

Количество поперечных стержней и проволоки для связывания
будет обосновано по ходу расчетов.

В качестве поперечных прутков можно использовать
арматуру класса А1 (гладкая). Она ниже по стоимости.

Пример расчета количества арматуры для фундамента дома 6х6:

Расчет периметра здания
(6+6)*2 = 24 м

Расчет общей длины фундамента с учетом внутренней стены
24*6 = 30 м

Расчет общей длины арматуры (2 яруса — это 4 прута)
30*4 = 120 м

Расчет количества соединений
4*5 = 20 м арматуры дополнительно (из расчета 1м на
нахлест).
Где, 4 – количество прутьев на одну стену,
5 – количество
стен – четыре наружных и одна внутренняя.

Расчет общего количества арматуры
120+20 = 140 м

При этом вы можете использовать ребристый стержень, тогда
полученное количество нужно будет прибавить к общей потребности в арматуре (140
м.). А можете отдать предпочтение гладкому, тогда его погонаж будет отмечен
отдельно.

Для понимания мы посчитаем гладкий прут (8 мм).

Расстояние между перемычками не должно превышать 500 мм
(полметра). Теперь, разделим длину фундамента (общую) на 0,5 метра и узнаем
число армировочных колец (кольцеобразных поперечных соединений каркаса).

Учитывая размеры решетки армокаркаса (500х250 мм) – расчет
стержня для перемычек будет произведен следующим образом:

Т.к. при отрезании перемычек также возможны отходы следует
добавить еще 5-10 % на возможные отходы. Тогда:

Если бы использовали одинаковый прут для продольных и
поперечных работ его длина составила бы:

У нас получилось 20 продольных соединений (из предположения,
что каждый длинный прут будет иметь одно соединение), тогда у нас есть 20 мест
для связки.

Для связки используется проволока длинной не менее 200 мм.

Тогда метраж вязальной проволоки будет равен

Кроме того, у нас есть 60 армировочных кольца по 4 связки в
каждом, это значит:

Можно использовать 240 пластиковых хомутов

А можно проволоку, длина которой составит:

Итого, нам понадобится проволоки

Итого, расход арматуры на фундамент 6/6:

• 140 м – продольной ребристой арматуры;
• 95 м – гладкой арматуры для перемычек;
• 484 м – проволоки для вязания или 240 пластиковых хомутика.

Расчет стоимости армирующих материалов

• хомутики продаются поштучно.
• арматура на вес. Для этого полученную длину нужно умножить
  на вес одного погонного метра (данные приведены в таблице выше) и умножить на
  стоимость одной тонны металла.

Полезно знать.
Пластиковая арматура продается метрами
погонными – примерно 11-13 руб. м.п. или 29,5-30,5 тыс. руб. за 2530 м.п. (123
кг при диаметре 6 мм), форм-фактор — диаметр от 4 до 12 мм в бухтах по 100 м, диаметр
от 14 мм стержнями по 6 м, а стальная весом (из расчета стоимости за тонну –
примерно 13-15 руб. за м.п или 33-34 тыс. руб. за тонну).

проволока в мотках. Стоимость считается за один моток.

Заключение

Надеемся, что информация, предоставленная в этой статье,
внесла ясность в вопрос, какая арматура нужна для ленточного фундамента и как
рассчитать ее количество.

Пример расчета для ленточного фундамента дома 6х6 метров

Рассчитываем, сколько нужно арматуры для фундамента.

Рабочее армирование

Толщина защитного слоя — 7 см.

L1 = 6 м — 0,07 м*2 (с каждой стороны) = 5,93 м — длина стержня;

L = 5,93м * 4 стены * 2 шт * 2 ряда = 94,88 м.

l = 12 мм*20 = 240 мм. Принимаем 250 мм.

Длина стержня по ГОСТ — 6 м. Расчетная длина — 5,75 м (вычитаем нахлест). Процент увеличения расхода:

(6 м * 100%)/5,75 м = 104,35%.

Запас на армирование углов и непредвиденные расходы — 2%.

94,88 м * (104,35%+2%) = 95,23 м — ø12.

Поперечное армирование

Вычисляем шаг прутов:

S = 20 * 0,012 м = 0,240 м, принимаем 0,2 м.

L1 = 0,5 м (ширина ленты) — 0,07 м (защитный слой) * 2 = 0,36 м.

Количество стержней в одном ряду:

P = 4 *6 м = 24 м — периметр ленты.

N = (24м/0,2м) + 1 = 121 шт.

У фундамента 4 угла, сопряжений нет, добавляем дополнительные хомуты:

121 шт + 3 шт*4 = 133 шт. — на один ряд.

133 шт * 2 = 266 шт. — на два ряда.

Общая длина стержней:

L = 266 шт *0,36 м = 95,76 м.

Запас на непредвиденные расходы — 3%.

95,76 м * 103% = 98,6 м нужно материала ø6.

Вертикальное армирование

Длина одного стержня ø8:

L1 = 0,7м (высота ленты) — 0,07м*2 = 0,56 м.

Количество стержней — 266 шт.

L = (0,56 м * 266 шт) * 103% = 153,42 м.

Ведомость расхода

ø12	ø8	ø6
Общая длина	95,23 м	153,42 м	98,6 м
Масса 1 метра по сортаменту	0,888 кг	0,395 кг	0,222 кг
Общая масса	84,6 кг	60,6 кг	21,9 кг
Количество прутков по 11,7 м	9	14	9

Внимательный расчет, сколько материала понадобиться для строительства, позволит сэкономить время и деньги.

Рекомендуем: Ленточный фундамент своими руками: пошаговая инструкция.

Интересно: Подойдет ли стеклопластиковая арматура для ленточного фундамента.

Принцип выбора арматуры по ее диаметру

Толщина (диаметр) арматуры для фундамента выбирается исходя из требуемого относительного содержания рабочей арматуры. Площадь сечения армирующих продольных элементов на срезе должна составлять не менее 0,1% – такое значение указано в нормативном документе СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Что это значит?

Всего лишь то, что площадь арматуры по отношению к общей площади фундамента в разрезе (к площади сечения) должна соотноситься как 0,001 к 1.

В статье «Расчет арматуры для фундамента» мы приводили достаточно подробный разбор методики выбора армирующих элементов – их количества и диаметра – исходя из выбранных параметров фундамента дома. В расчетах используют таблицу, приведенную ниже.
