Обустройство котлована под фундамент

Котлован и траншея: основной терминологический разрыв

Котлован

Котлован — это отдельная яма, выкопанная для строительства здания или сооружения. Он имеет глубокий уровень и широкий объем, который часто используется для коллекторной канализации, подвалов зданий и других подобных ситуаций.

Глубокий уровень означает, что котлован иногда отводит воду или подземные потоки, поэтому он создается при помощи искусственных насосов и дренажных систем, чтобы избежать затопления.

В то время как котлован может быть использован для любых целей, где требуется большой объем и глубина, он редко применяется для строительства дорог и транспортных систем.

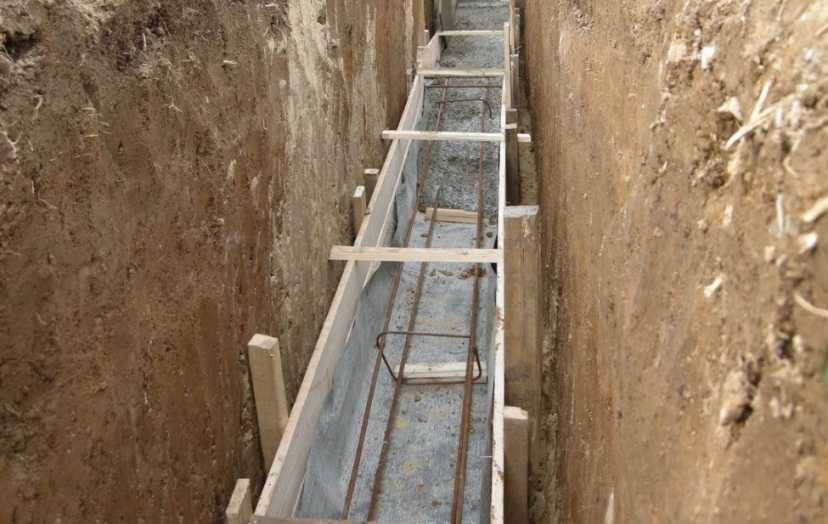

Траншея

Траншея — это более узкая яма, которая создается для прокладки кабелей, труб или для отвода дождевой воды с дорог. Она обычно глубокая, но не настолько широкая, как котлованы.

Траншеи могут быть использованы многими способами, но их глубина и ширина регулируются требованиями конкретного проекта. Они могут быть созданы для прокладки канализационных труб, систем электропроводки или для отвода дождевой воды.

В отличие от котлована, траншея может быть использована для строительства дорог и транспортных систем, где требуется поверхностное земляное строительство.

Цены на услуги по разработке и устройству

При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.

Кроме того, при составлении смет учитывают:

1. Способ проведения работ — ручной или механический.
2. Типы применяемых механизмов и машин.
3. План перемещения земли и расстояние перевозок.
4. Этап закрепление стен.
5. Присутствие подземных вод и расположение наземных водоемов.
6. Параметры грунта.

Пример сметы можно скачать здесь.

Примерная стоимость на разработку, засыпку, вывоз:

№	Вид операций по расчету	Единицы измерения	Цена, рублей
1	Рытье песчаного грунта вручную	м3	720
2	Разработка глинистого грунта и засоренного грунта с камнем, ручным способом	м3	1000
3	Засыпка грунта методом послойной трамбовки	м3	500
4	Выбор грунта с использованием экскаватора	м3	200
5	Вывоз грунта транспортом	м3	400
6	Обратная засыпка	м3	550
7	Исправление профиля днища — грейдирование	м2	40
8	Уплотнение грунта	М2	109
9	Планировка основания механическими средствами	м2	130

Пример расчета расценок на выемку:

• Периметр выемки, 52 м.
• Площадь выемки, 160 м2.
• Глубина выемки, 3 м.
• Отношение глубины к длине откоса 1 : 2.
• Стоимость копки, 200 руб за куб (1 м3).
• Стоимость транспортировки, 450 руб./м3.
• Объем выборки грунта, 948.00 м3.
• Стоимость работ. 189600 руб.
• Стоимость перевозки грунта, 426600 руб.

Зачем нужно производить зачистку дна?

Зачистка дна котлована необходима для выравнивания земляной поверхности до создания ровной и прочной площадки, на которой будут размещаться фундаментные конструкции. На этом этапе устраняются высотные перепады земляного основания и места излишне рыхлого грунта, где при уплотнении возможна глубокая просадка почвы.

Механизированная выемка грунта землеройными машинами постоянно контролируется нивелирами. Когда до проектной отметки остается 100 – 200 мм выемку грунта механизмами прекращают. В дальнейшем подготовку основания производят доработкой грунта и зачисткой дна до проектной отметки вручную или механизированно с привлечением специальной строительной техники.

Какими технологиями можно производить?

Зачистка земляного котлована выполняется ручным или механизированным способом: бульдозерами –планировщиками, экскаваторами или скреперными машинами. Выбор способа планировки нижней площадки выемки зависит от следующих факторов:

Размеры котлована и объем предполагаемой выемки. На небольших площадях с незначительным количеством недобранного грунта лучше всего применять ручную зачистку.В этом случае начинают дочищать основания по одной из главных осей, постепенно перемещаясь по котловану

Во время проведения работ важно ориентироваться на контрольную отметку, нанесенную на деревянный колышек.Для простейшего контроля зачистки основания до проектного горизонта рекомендуется натянуть между двумя противоположными колышками стальную проволоку или прочную нить из полиэстера. Мерной лентой строительной рулетки через 1 – 2 метра делают замеры глубины зачистки. Таким образом выполняется зачистка дна ручным способом одним человеком.При выполнении работ двумя или тремя рабочими, площадка разбивается на равные смежные площадки и проводится послойная зачистка основания

На больших площадях и значительных объемах выемки недобранного грунта рекомендуется применять механизированный способ доработки земляных масс

Таким образом выполняется зачистка дна ручным способом одним человеком.При выполнении работ двумя или тремя рабочими, площадка разбивается на равные смежные площадки и проводится послойная зачистка основания. На больших площадях и значительных объемах выемки недобранного грунта рекомендуется применять механизированный способ доработки земляных масс.

Стесненность котлована. Если горизонтальная площадка земляного основания здания размещена на сложном рельефе, соприкасается с другими зданиями сооружениями или особо ценными архитектурными памятниками, зачистка выполняется исключительно ручным способом.

Категория грунта. На мягких грунтах планировку земляного основания выполняют бульдозерами и мини-бульдозерами. Во время выполнения работ бульдозер от крайнего откоса передвигается по спирали, перемещаясь по направлению к осевой линии выемки от земляного откоса. Движение механизма поступательно-челночное, с чередованием рабочей проходки вперед и обратным холостым.Вид фундамента и глубина его заложения. Если проектом предусмотрено устройство монолитного плитного фундамента, размещаемого по всей площади котлована, для его зачистки отлично подходит механизированный способ планировки бульдозером или легким экскаватором с прямой лопатой.Широкие траншеи, подготовленные для ленточных фундаментов, зачищают вручную или экскаватором, постоянно контролируя уровень срезки почвы до проектной отметки. Выемки под столбчатые фундаменты обычно зачищают вручную, механизированный способ практически не применяется.

• https://dvabrevna.ru/fundament/kotlovan-pod-fundament.html
• https://StroykaRecept.ru/fundament/montazh/obustrojstvo-kotlovana-pod-fundament.html
• https://odstroy.ru/kotlovan-pod-fundament-podgotovka-i-rascet-razmera-ryte-i-kreplenie/
• https://NaFundamente.ru/podgotovka/rytyo-kotlovana-pod-fundament.html
• https://StrojDvor.ru/fundament/kotlovan-pod-fundament/
• https://SevenTools.ru/proizvodstvo/ustrojstvo-kotlovana-pod-fundamentnuyu-plitu.html
• https://betonov.com/fundament/stroitelstvo/kotlovan-pod-fundament.html
• https://m-faktrum.ru/vse-raboty/ryte-kotlovana-pod-fundament.html
• https://mack-group.ru/uslugi/razrabotka-kotlovanov/
• https://tslk.ru/stroim-dom/kotlovan-pod.html
• https://KakFundament.ru/kotlovan/pod-fundament
• https://StBel.ru/remont-i-strojka/kotlovan-dlya-fundamenta.html

Подготовка, расчистка площадки и выемка грунта

До начала работ по выемке грунта необходимо подготовить площадку. Для этого следует удалить деревья, кусты, выкорчевать корни. Для демонтажа и/или переноса имеющихся подземных коммуникаций (канализационных труб, подземной электропроводки) необходимо получить дополнительные разрешения.

Разработка котлована экскаватором

Для разработки строительного котлована чаще всего используются гусеничные экскаваторы, так как приходится работать на подвижной глинистой почве. В узких пространствах, если нужно вырыть котлован среди прочих построек, применяются мини-экскаваторы или погрузчики JCB.

Методики водопонижения

Водоотлив нужен для своевременного отведения талых, грунтовых и дождевых вод. Перед выполнением работ проводится предварительное исследование грунта и строительной площадки, подбирается подходящий метод откачки воды.

Учитываются следующие технические параметры:

• схема, по которой выполняется выемка грунта;
• объем воды с учетом вместимости емкости;
• глубина отверстия для установки насосов;
• расчет количества поступающей воды в котлован;
• определение времени на откачку с сохранением параметров перемычек и откосов.

Технология осушения является сложным комплексом мер, требующим профессионального участия и привлечения оборудования. Необходимо учитывать особенности, характеристики почвы, конкретного котлована.

Применяются стандартные способы организации водоотлива:

1. Открытый водоотлив. Процесс выполняется напрямую из котлованов и траншей.
2. Закрытый. Откачка выполняется через технологические углубления или скважины, которые находятся за пределами котлована. Используются специальные фильтры для сбора водных масс.

В большинстве случаев используется открытый тип, но выбор зависит от конкретных условий на строительной площадке и качества грунта

Важно руководствоваться требованиями регламентов и строительных норм

В процессе откачки воды ведется постоянное наблюдение за откосами и другими укрепляющими конструкции. Если появляются проблемные участки, проводится укрепление. На качество работы влияет состояние монтажных элементов и перемычек.

Открытый

Такой тип водооткачки становится наиболее простым и распространенным решением. Он подходит в тех случаях, когда стенки и дно организованы из грунтов следующих типов:

• связных, имеющих включения песка и тонких прослоек;
• слоистых, где расход почвенных вод относится к среднему уровню;
• несвязный с плотным сложением, отличающихся достаточным сопротивлением вымыванию;
• водонепроницаемых плотного типа, в которых скапливаются дождевые и талые воды.

При выборе открытого водоотлива используются конструкции:

Кавальеры Это обваловка стенок оградительного типа, Которая выполняется с нагорной стороны или по периметру. Нагорная канава Закладывается, если наблюдается уклон на площадке. Система используется, если вода стекает в котлован с верхней точки участка. Канавы, лотки, открытые дренажи Элементы позволяют эффективно отводить влагу

Важно правильно рассчитать уклон. Учитываются требования регламентов и строительных норм. Насосное оборудование Используются стационарные системы или переносные компрессоры

Насосное оборудование Используются стационарные системы или переносные компрессоры

Последние элементы используются, если требуется постоянная откачка воды. Водосборные колодцы Обеспечивается устройство зумпфы и приямки. Систему оборудуют на дне котлована, чтобы эффективно собирать грунтовые или талые воды.

При выборе открытой системы выполняются подробные расчеты. Их использование возможно, если крутизна склона траншеи составляет 75-90 градусов. При этом минимальный уклон составляет 2-3 см на каждый метр относительно горизонта.

Закрытый

В данном случае предпочтительнее закрытые системы. Такой вариант очистки вод применяется при строительстве на рыхлых почвах.

Используются такие методики:

• иглофильтровый;
• вакуумный;
• электроосмос для расширения области действия иглофильтровых установок.

Система основана на эффективном понижении уровня воды с использованием искусственных средств. Это совершенный и эффективный, но и непростой в организации метод. Работа осуществляется путем перекачки воды через скважины, которые располагаются вдоль траншеи или вокруг котлована.

Требования СП и СНиП

Принципы и требования к расчетам изложены в нормативных актах по строительству (СП – сводах правил и СНИП – строительных нормах и правилах, ТТК – типовых технологических картах).

Правила сооружения и нормативы земляных работ при устройстве траншей утверждены в:

• СП 45.13330.2012 о земляных сооружениях, в котором изложены основные требования к обустройству ширине траншей, высоте стенок, допустимых отклонениях;
• СП 104-34-96 о производстве земляных работ;
• СНиП 2.05.06-85 о подземной прокладке трубопроводов;
• СНиП III-42-80 о земляных работах.

Требования могут отличаться для газовых трубопроводов, водоводов и других технологических объектов.

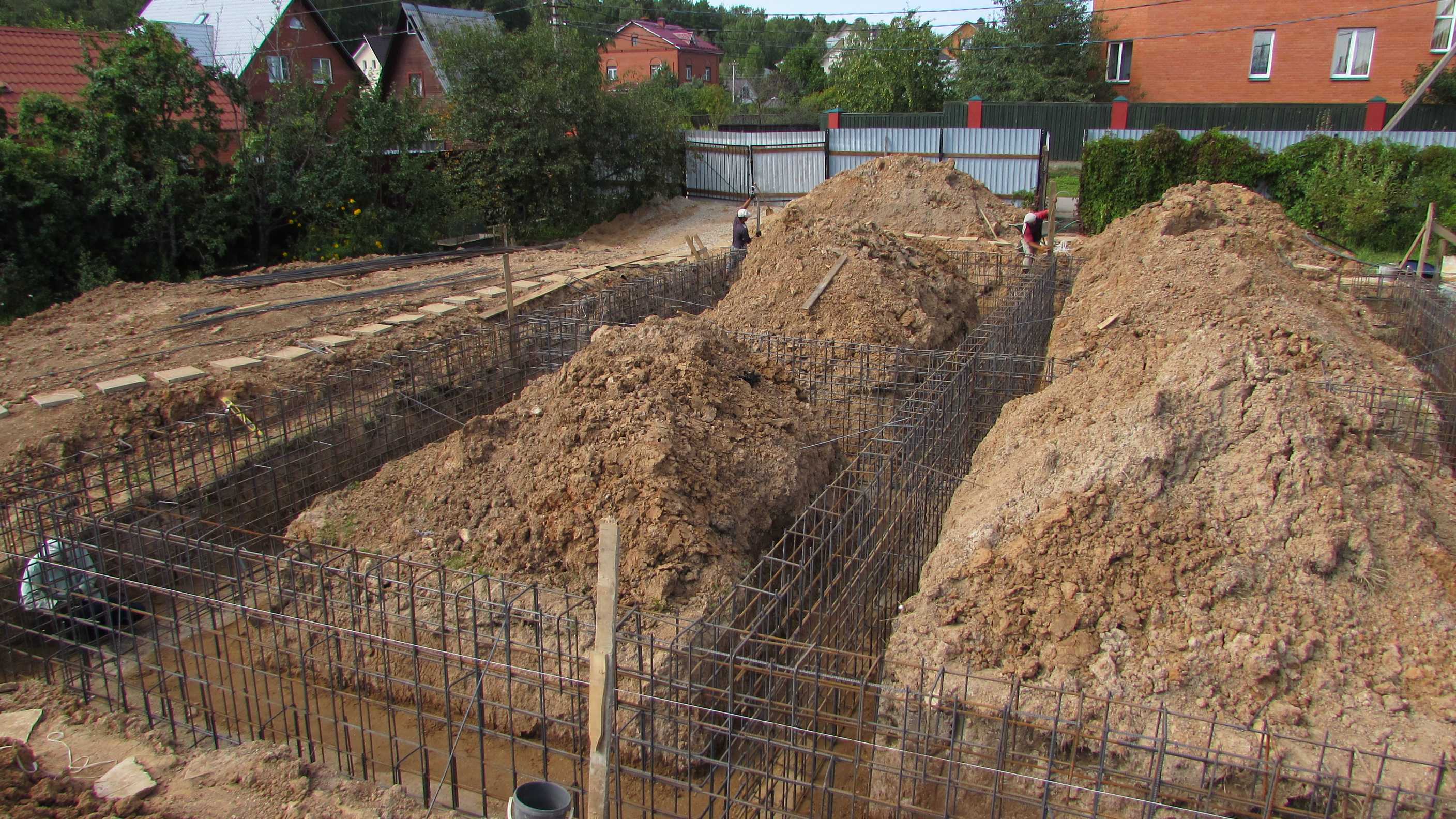

Порядок работ над котлованом для ленточного основания

При возведении фундамента ленточного типа роются траншеи по периметру сооружения и в местах строительства внутренних стен (перегородок). Глубина выбирается по общим правилам. Ширина траншеи превышает ширину ленты минимум на 30 см, при этом максимальная ширина не нормируется. Ее надо выбирать с учетом технологии монтажа опалубки под фундамент. Минимальная ширина бетонной ленты составляет 40 см, а значит, траншея не может быть меньше 70-80 см.

Порядок рытья траншеи:

1. Подготовительные работы. Они включают очистку площадки от мусора и растительности. Затем, снимается плодородный слой почвы на глубину 20-30 см. При необходимости обеспечивается дренаж и осушение рабочего участка с отводом воды с поверхности грунта.
2. Разметка фундамента. Вначале забиваются угловые колья по периметру строения, а также в местах стыка внутренних стен. Отмечается нужная ширина траншеи, натягиваются 2 параллельных шнура, отмечающих минимальные границы котлована.
3. Рытье начинается с самого высокого угла. Заглубление осуществляется постепенно, равномерно по всей площади. Контроль глубины производится с помощью вех, которые устанавливаются на углах, формируя профиль котлована.
4. По мере заглубления траншей производится укрепление стенок. При глубине более 70 см устанавливаются боковые щиты с распорками. Их в последующем используют для монтажа опалубки.

Рытье траншей может осуществляться вручную с помощью лопат, лома, кирки. Отсутствие ограничения по максимальной ширине траншеи позволяет использовать экскаватор. Для разметки используется рулетка и металлическая линейка. В качестве контролирующих инструментов потребуется строительный уровень и отвес.

Требования к безопасности проведения земляных работ

Основные требования к безопасности проведения земляных работ определены в Строительных нормах и правилах Российской Федерации “Безопасность труда в строительстве. Часть 2. Строительное производство. СНиП 12-04-2002”, утвержденных в Постановлении Госстроя России от 17.09.2002 N 123.

В соответствии с п. 5.1.1 указанных Строительных норм и правил при выполнении земляных и других работ, связанных с размещением рабочих мест в выемках и траншеях, необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы:

• обрушающиеся горные породы (грунты);
• падающие предметы (куски породы);
• движущиеся машины и их рабочие органы, а также передвигаемые ими предметы;
• расположение рабочего места вблизи перепада по высоте 1,3 м и более;
• повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека;
• химически опасные и вредные производственные факторы.

При наличии указанных опасных и вредных производственных факторов безопасность земляных работ должна быть обеспечена на основе выполнения содержащихся в организационно-технологической документации (ПОС, ППР и др.) следующих решений по охране труда:

• определение безопасной крутизны незакрепленных откосов котлованов, траншей (далее – выемки) с учетом нагрузки от машин и грунта;
• определение конструкции крепления стенок котлованов и траншей;
• выбор типов машин, применяемых для разработки грунта, и мест их установки;
• дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями;
• определение мест установки и типов ограждений котлованов и траншей, а также лестниц для спуска работников к месту работ.

С целью исключения размыва грунта, образования оползней, обрушения стенок выемок в местах производства земляных работ до их начала необходимо обеспечить отвод поверхностных и подземных вод.

Место производства работ должно быть очищено от валунов, деревьев, строительного мусора.

Производство земляных работ в охранной зоне кабелей высокого напряжения, действующего газопровода, других коммуникаций, а также на участках с возможным патогенным заражением почвы (свалки, скотомогильники, кладбище и т.п.) необходимо осуществлять по наряду-допуску после получения разрешения от организации, эксплуатирующей эти коммуникации, или органа санитарного надзора.

Производство работ в этих условиях следует осуществлять под непосредственным наблюдением руководителя работ, а в охранной зоне кабелей, находящихся под напряжением, или действующих газопроводов, кроме того, под наблюдением работников организаций, эксплуатирующих эти коммуникации.

В случае обнаружения в процессе производства земляных работ не указанных в проекте коммуникаций, подземных сооружений или взрывоопасных материалов земляные работы должны быть приостановлены до получения разрешения соответствующих органов (п. п. 5.1.2 – 5.1.4 Постановления Госстроя России от 17.09.2002 N 123).

В соответствии с п. п. 20.2 – 20.5 “ПОТ РО 14000-005-98. Положение. Работы с повышенной опасностью. Организация проведения” (утв. Минэкономики РФ 19.02.1998) производство земляных работ в зоне расположения подземных коммуникаций (электрических кабелей, кабелей связи, газопроводов и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций.

Временное крепление откосов выемок

При возведении подземной части зданий и сооружений особые требования предъявляются к откосам и стенкам выемок. Необходимость их крепления, кон­струкции крепления зависят от гидрогеологических условий и конструкции подземной части возводимого сооружения.

Вертикальные стенки в грунтах естественной влажности при отсутствии грунтовых вод допускаются без крепления: при глубине выемок в песчаных и крупнообломочных грунтах не более 1 м, в супесях – 1,25 м, в суглинках и глинах – 1,5 м, в особо плотных грунтах – 2 м.

При больших глубинах для предотвращения обвалов и оползней стенок выемок устраивают откосы. Необходимость устройства откосов ведет к значительному увеличению габаритов земляного сооружения и соответственно объемов разработки грунта, повышению материальных и трудовых затрат.

Для уменьшения объемов земляных работ, а также в случаях, когда разработка выемок с откосами невоз­можна (особенно в городских условиях) из-за стеснен­ности площадки или наличия грунтовых вод, устраи­вают выемки с вертикальными стенками.

Тип временного крепления и способ его устройства выбираются в зависимости от размеров выемки, свойств грунта, величины притока грунтовых вод и конкретных условий производства работ.

Конструкция любого крепления включает забирку, изготовленную из досок, брусьев или щитов, восприни­мающих непосредственно давление грунта. Для удержания забирки в вертикальном положении служат прогоны, распорки и др. элементы. Различают крепле­ние горизонтальное, когда доски или брусья забирки заводят горизонтально за стойки, и вертикальное, если доски забирки устанавливают вертикально и крепят горизонтальными прогонами с распорками.

Временное крепление выполняется в виде деревян­ного или металлического шпунта, деревянных щитов с опорными стойками при подкосном креплении стенок.

Шпунтовое ограждение является наиболее надежным, но и самым дорогостоящим способом, применяемым при разработке выемок в водонасыщенных грунтах вблизи существующих зданий и сооружений. Шпунт забивают в грунт на глубину, превышающую глубину будущего котлована на 2…3 м, чем обеспечивают устойчивое и естественное состояние грунта за ее пределами.

Распорное (рамное) крепление – наиболее простое в исполнении – применяется при устройстве узких траншей глубиной 2…4 м в сухих или маловлажных грунтах. Оно состоит из вертикальных стоек, гори­зонтальных досок (щитов) и распорок, прижимающих доски (щиты) к стенкам траншеи. Последовательность установки распорного крепления: отрывают участок траншеи; опускают в нее две рамы и устанавливают их на дно через 2 м друг от друга; затем сверху в зазор между стойками рам заводят горизонтальные доски или щиты, одновременно по обеим стенам, после чего раздвигают до упора распорные рамы.

Наиболее эффективны инвентарные трубчатые распорные рамы, благодаря их малой массе, легкости монтажа и демонтажа.

Распорное крепление трудоемко и затрудняет произ­водство работ в траншее, особенно при прокладке коммуникаций, если позволяют условия, то применяют другие виды креплений.

Анкерное крепление применяют для восприятия опрокидывающих моментов, возникающих от действия грунта на шпунтовые, свайные и др. ограждения выемок. Анкеры устраивают в одном или нескольких уровнях по высоте откоса под углом к горизонту до 25 0 .

Способ устройства: на уровне дна котлована или траншеи вдоль стенок забивают с шагом 1,5. 2,0 м стойки на глубину 0,5…1,0 м ниже уровня дна котло­вана, которые на уровне верха котлована оттягивают анкерными тягами, на расстояние, превышающее угол естественного откоса и прикрепляют тяги к наклонно забитому анкеру. За установленными стойками укладывают щиты или дощатую забирку. Анкерные тяги несколько заглубляют в грунт, чтобы они не мешали передвижению людей по бровке котлована.

Подкосное крепление состоит из щитов или досок, прижатых к грунту стойками, раскрепленными подко­сами с защемлением с помощью упоров. Применяют при отрывке широких котлованов с расположением внутри котлована. Вертикальные стойки приобретают устойчивость за счет наклонных подкосов и горизон­тальных распорок, при этом получившийся треугольник устойчив от скольжения благодаря забиваемым наклонным анкерам в угле соединения распорок и подкоса. Дощатые щиты устанавливают между стенками котлована и стойками, свободное расстояние между ними засыпают землей для создания цельной единой конструкции. Данное крепление используется ограниченно, так как подкосы и упоры, расположенные в котловане, усложняют производство основных работ.

По мере выполнения или окончания работ временное крепление котлованов и траншей разбирают снизу вверх.

Необходимость проведения

Под геодезической съемкой понимаются комплексные работы, которые начинаются с того, что определяется географическое расположение объекта, готовящегося к постройке. Учету подлежит целесообразность технического и экономического расположения. Определяют насколько качественные грунты и их состав, возможно ли использовать в качестве ресурса строительного назначения.

Помимо того, что измерительные работы на местности требуются для разных видов проектной деятельности, также относительно производства всего комплекта работ геодезической направленности можно получить точную планировку надела, где отражены все размещенные на нем постройки, сооружения и линии технологического значения.

Образец геподоснова плана

Данный план получил наименование геоподоснова и его выполнение происходит в масштабе, равном 1:500. Срок, в течение которого данный акт считается пригодным, составляет четыре года.

За этот период требуется осуществить весь комплекс проектных работ, которые необходимо провести на участке. Результатом производства съемки геодезической направленности можно получить план надела, где отражаются все его размерные характеристики, которые имеют привязку к объектам, расположенным на земле. Также отражаются данные для всех видов проектирования сооружений и зданий.

Виды земляных сооружений

Строительство зданий и коммуникационных сооружений сопряжено с проведением трудоемких земляных работ. Под ними подразумевают разработку грунта при рытье котлованов и траншей, его транспортировку, складирование.

Земляными сооружениями являются насыпи, выемки. Они могут быть постоянного типа и временного. Первые делают для продолжительной эксплуатации. К ним относятся:

• каналы;
• плотины;
• водохранилища;
• дамбы и прочие сооружения.

Временные выемки – это траншеи и котлованы. Они предназначены для проведения последующих строительных работ.

Котлован — это выемка, ширина и длина которой практически не отличаются заметно по размерам. Они необходимы для сооружения фундаментов под постройки.

Траншея же представляет собой борозду большой протяженности по сравнению со своим поперечным сечением. Предназначена она для монтажа коммуникационных систем.

По требованиям ГОСТ 23407-78 рытье котлованов, траншей в населенных пунктах, местах движения транспорта, либо людей, должно сопровождаться созданием защитных ограждений. Их устанавливают по периметру рабочего участка. На них размещают предупреждающие знаки и надписи, а ночью задействуют даже сигнальное освещение. Также специально оборудуют мостики для движения людей.

Откосы – это наклонные боковые стенки выемок или насыпей

Под дном выемки понимают ее нижнюю, плоскую часть. Бровка является верхней кромкой созданного откоса, а подошва – нижней частью.

Проведение земляных работ на стройплощадке

При эксплуатации земляных сооружений они не должны:

• изменять своих очертаний и линейных размеров;
• просаживаться;
• размываться водой или поддаваться действию осадков.

Прокладка водопроводов, подземных линий электропитания, канализации, строительство фундаментов под здания не обходятся без рытья траншей, либо котлованов. В строительстве приняты специальные определения для обозначения элементов конструкций данного типа. Все работы обязательно должны проводиться со строгим соблюдением правил безопасности, чтобы свести к минимуму возможность возникновения несчастных случаев.

Разновидности котлованов

Рытье выемок под основание сооружения – это ответственное дело, требующее больших временных, денежных, трудовых затрат. Котлованы принято разделять сегодня по следующим признакам:

• наличию откосов;
• применению креплений, предназначенных для предотвращения осыпей грунта;
• типу боковых поверхностей (стенок).

Стенки котлованов могут быть:

• вертикальные;
• наклонные;

ступенчатые.

Чтобы земляные работы выполнить правильно, вначале проводят исследования на стройплощадке. Эти мероприятия включают такие операции:

• анализ свойств грунта: установление его группы и вида;
• определение нагрузок от возводимой постройки;
• вычисление глубины выемки;
• установление наличия старых коммуникаций;
• определение глубины залегания подземных вод;
• анализ погодных условий местности.

Выбор способа проведения работ определяется в зависимости от следующих факторов:

• типа и габаритов строимой конструкции;
• глубины заложения фундамента;
• объема предстоящей деятельности.

Если планируется сооружение мелкозаглубленного основания ленточного, либо столбчатого типа, то грунт можно разрабатывать без привлечения техники, вручную. Когда необходимо построить дом, имеющий подвал, либо цокольный этаж, тогда в работах понадобится задействовать землеройные механизмы.

Для извлечения основной массы грунта из выемки часто используют экскаваторы различных видов, оснащенные обратной, либо прямой лопатой. Работы, связанные с рытьем котлована, следует выполнять, не нарушая при этом плотность грунта на дне фундамента. Это требование реализуется на практике путем его недобора, величина которого составляет от 5 до 20 см.

Зачистку земли с боков и со дна выемки до плановой отметки производят вручную рабочие. При этом следует обязательно следить за укреплением ее стен с помощью откосов, либо за счет монтажа специальных конструкций. Выпадение осадков и подъем грунтовых вод весной, летом, воздействие морозов зимой – все это способствует разрушению котлована.

Грунт из котлована сразу же должен быть вывезен или размещен на стройплощадке не ближе, чем через 1 м от его края. Для отвода почвенных вод создают дренажную систему.

Где можно взять в аренду спецтехнику для разработки котлована?

Наша компания занимается всеми видами земельных работ, в том числе, и разработкой котлованов. У нас в наличии всегда есть большое количество разных экскаваторов погрузчиков, которые будут способны вырыть котлован любых размеров. Кроме этого, мы осуществляем и вывоз изъятого из котлована грунта. Для вывоза мы используем самосвалы разной грузоподъемности.

Стоит отметить, что наша компания занимается еще и дорожными, планировочными и разнообразными строительными работами. Поэтому, мы часто владеем информацией о том, куда можно вывезти лишний грунт и не платить за его захоронение. Это могут быть разнообразные строительные площадки, на которых необходимо поднять уровень. Очень часто существует возможность вывоза грунта на объекты строительства новых дорог.

Заказав услуги по разработке котлована у нас, Вы получаете целый ряд преимуществ:

• Мы предоставляем все . Вам не нужно будет отдельно арендовать самосвал и искать полигон для вывоза грунта. Все заботы мы берем на себя.
• Мы являемся собственниками всей спецтехники, а не посредниками. Поэтому мы предоставляем все услуги по стоимости, немного ниже рыночной.
• Все наши сотрудники имеют самую высокую квалификацию. Это позволяет провести все работы в кратчайшие сроки.
• Мы работаем как с физическими лицами, так и с юридическими. При необходимости, можно заключить договор на проведение заказанных работ.

С какого момента возникает право собственности на объект незавершенного строительства?

Объект незавершенного строительства подлежит государственному кадастровому учету, и в отношении его может быть зарегистрировано право собственности (часть 7 статьи 1, статья 40 Федерального закона от 13 июля 2015 года N 218-ФЗ “О государственной регистрации недвижимости”).

Право собственности на объект незавершенного строительства по общему правилу возникает с момента государственной регистрации права собственности (статьи 131 и 219 ГК РФ, п. 21 информационного письма Президиума ВАС РФ от 24 января 2000 г. N 51 “Обзор практики разрешения споров по договору строительного подряда”).

Объекты незавершенного строительства, права на которые не зарегистрированы в установленном порядке, изъяты из гражданского оборота до момента государственной регистрации прав на них, а совершаемые с ними сделки являются ничтожными как противоречащие закону.

В п. 16 информационного письма Президиума ВАС РФ от 16 февраля 2001 г. N 59 “Обзор практики разрешения споров, связанных с применением Федерального закона “О государственной регистрации прав на недвижимое имущество и сделок с ним” установлено, что “право собственности на объект недвижимости, не завершенный строительством, подлежит регистрации только в случае, если он не является предметом действующего договора строительного подряда и при необходимости собственнику совершить с этим объектом сделку”.

Исполнительная схема котлована

Скачать исполнительную схему котлована (форматDWG) в масштабе съемки 1:1000 Скачать исполнительную съемку котлована в формате PDF

Исполнительная схема выемки котлована

Для достижения наивысшей точности определения объемов земляных работ, следует предварительно выполнить поверхностную съемку участка, будущего котлована. При большинстве случаев — в зависимости от местности, изначально удаляется поверхностный слой, после чего опять выполняется съемка.

Предположим, что поверхностный (плодородный) слой осваивает глубину от 1м до 1.6м на всю площадь котлована. После съемки определяется разница между поверхностью до начала разработки и удаленным слоем. В отличии от других пород, часть плодородной почвы сохраняется рядом со строительной площадкой, так как со временем ее используют для обратной засыпки отдельных участков и элементов благоустройства территории. Вот мы выполнили две съемки до и после разработки, в результате чего получили разницу поверхностей. Для точного расчета объема изъятой почвы можно использовать программную среду «Digitals Delta» Подробнее о функциях программы на

Народные умельцы предлагают скачать

рабочую версию Digitals с подробным описанием по ее установке. По желанию узнайте о .

Теперь относительно расчета. Из памяти ел. тахеометра скачиваются данные (как правило котлован можно снять с одной станции, что упрощает обработку, c тахеометрами, в которых есть функция передачи в виде XYZ координат). Полученный файл с расширением.CSV можно переименовать в.DAT и без проблем открыть его через Digitals). Следует выполнить съемку строительной площадки в целом, еще до вмешательства техники, ведь кроме основного котлована здания, могут быть разработаны несколько площадок под технические сооружения, подпорную стенку или прочее постройки. Еще будет склад грунта — съемка поверхности места складирования также необходима. Из личного опыта был случай, когда после передачи разбивочной планово-высотной основы под строительство, отметки поверхности рельефа и элементы гидрографии на участке — не совпали с чертежами относительно топографии по факту. В таких случаях следует немедленно оповестить проектную организацию с предоставлением наглядных сравнительных съемок, в которых будут указаны различия так, как можно столкнуться с серьезными недостатками в процессе работы будущих систем дренирования, канализации, водоотвода и благоустройства в целом.

Для чего нужен калькулятор

Всего существует несколько видов траншей. Каждый вид нужно рассчитывать по своей, особенной схеме. Траншеи могут иметь вертикальные или наклонные стенки, перепады высот, откосы, разные отметки вершин и даже разную форму. Конечно, всегда можно найти подробную информацию о каждом виде траншей и произвести расчет самостоятельно. Однако, для того, чтобы люди, имеющие мало общего со строительством, не углублялись в тонкости этих расчетов, тратя свое драгоценное во время стройки время, были составлены алгоритмы, которые позволяют произвести необходимые работы, просто нажав несколько кнопок. Таким образом, специалисты облегчили жизнь тем, кто хочет, например, просто построить баню.
