Технология шпунтового ограждения котлованов: как это устроено?

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

• Шпунтирование — шпунтовое ограждение котлована из металлопроката:
  • из труб, с забиркой из доски либо без неё,
  • прокатного профиля, с забиркой либо без неё,
  • специализированного шпунта Ларсена.
• Железобетонными конструкциями:
  • бурокасательные и буросекущие сваи,
  • стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

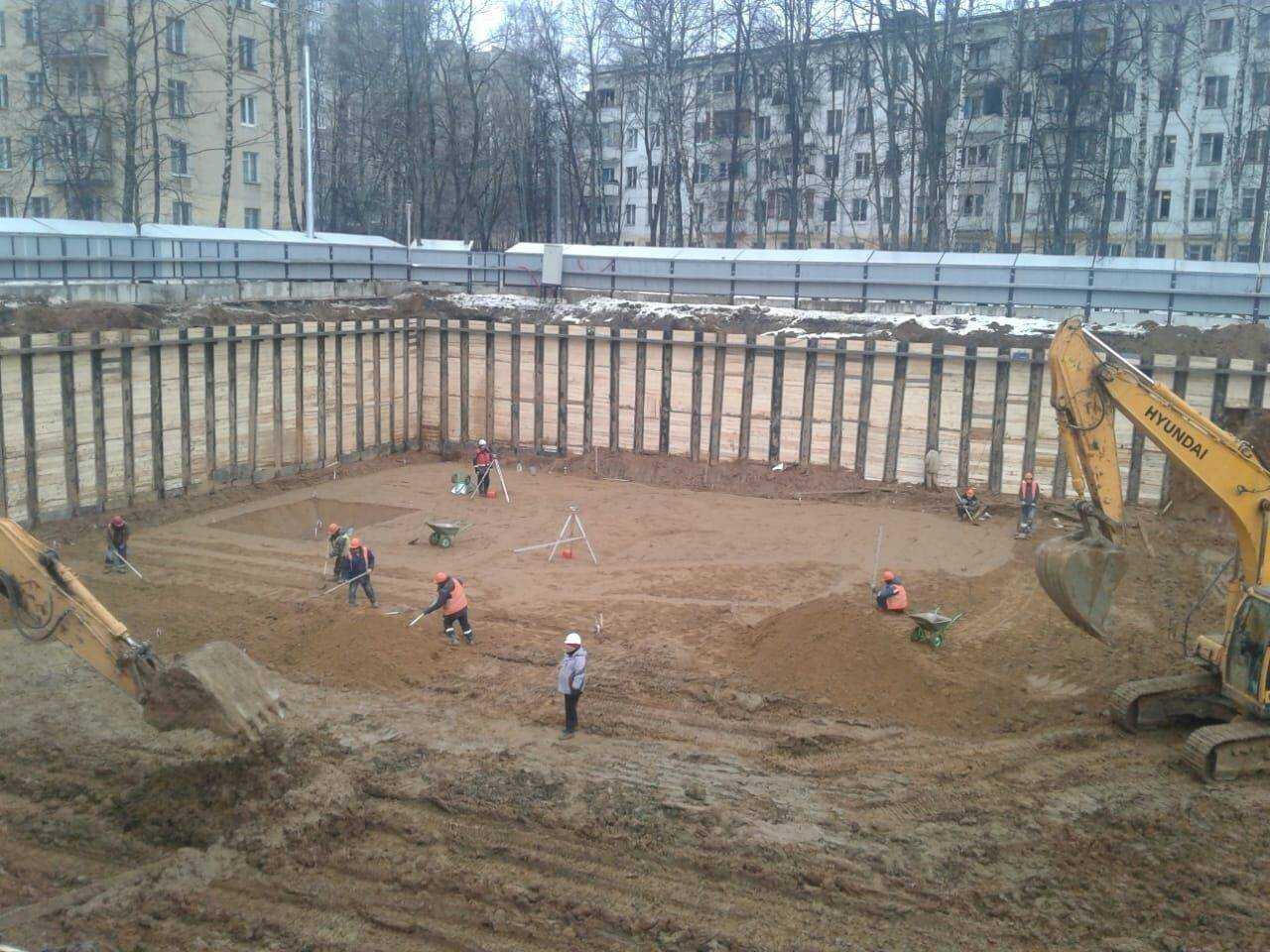

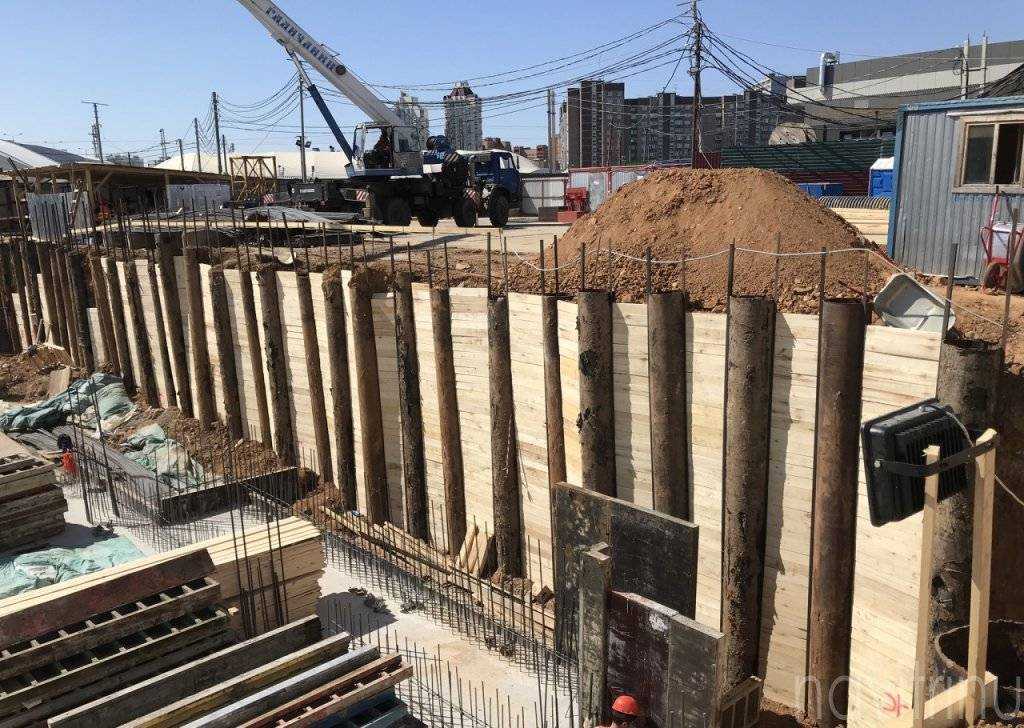

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

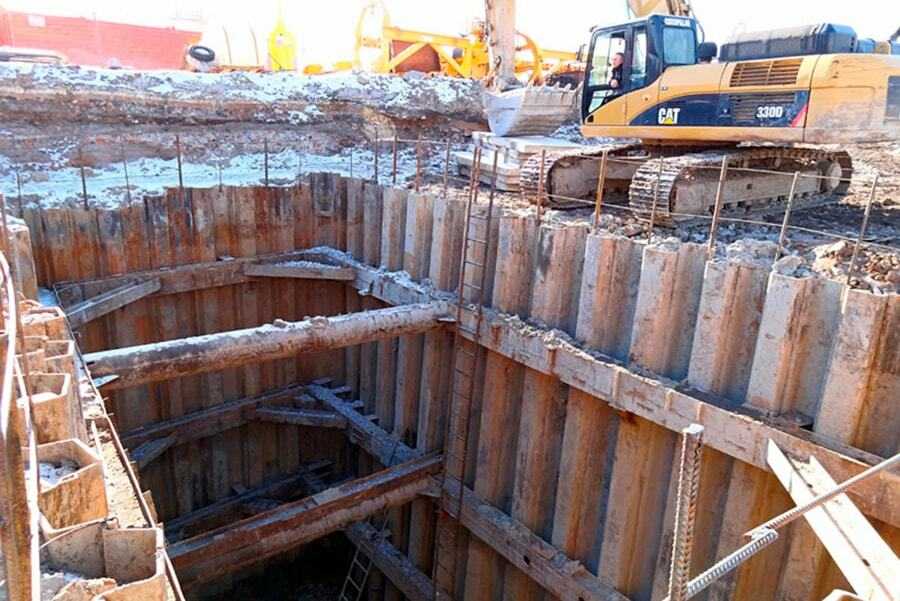

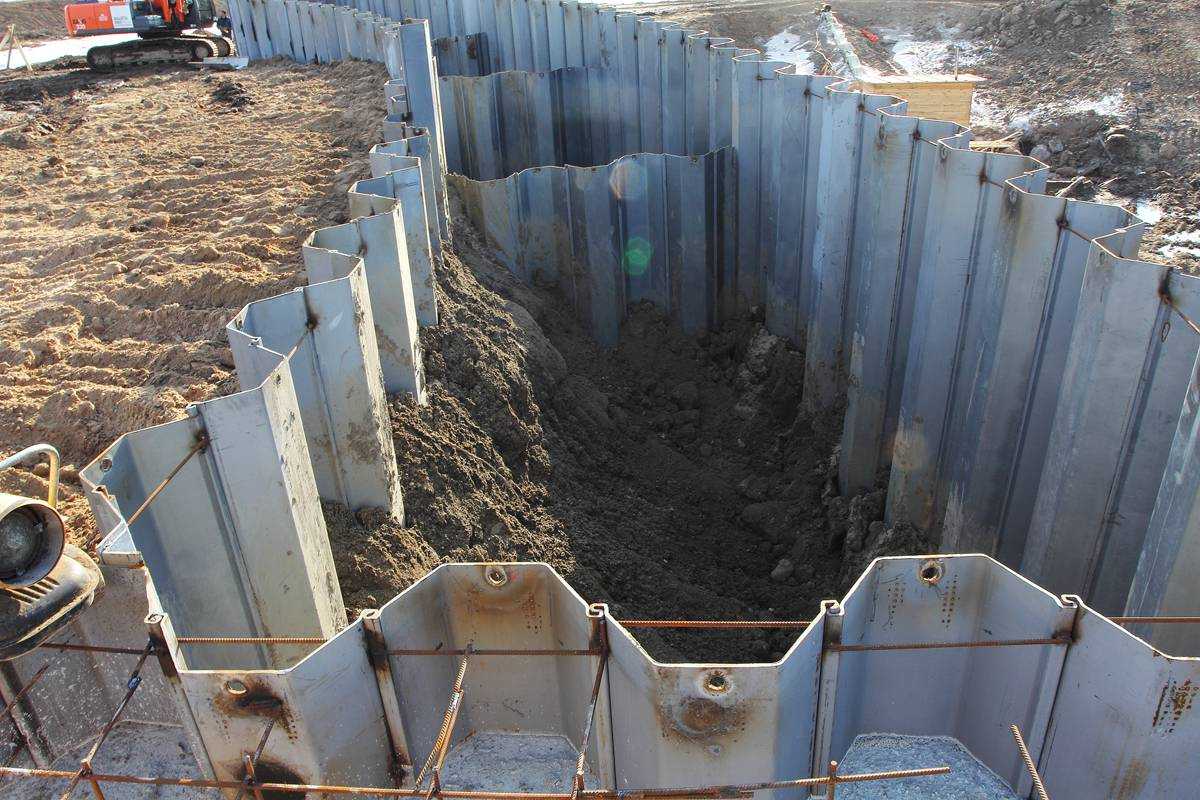

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.

Нормы в технологической карте и СНИП

Нормы ограждения шпунтовым методом прописаны в технологической карте.

Карта разработана на основе опыта строительства на подобных объектах с повторяющейся структурой зданий, сооружений с частями, а так же для зданий с унифицированными схемами по габаритам и типовыми конструкциями.

В ней освещаются основы качественного выполнения работы, пожарной и экологической безопасности и других важных моментов и вопросов, возникающих при проведении строительных работ повышенной сложности.

Качество проводимых работ оценивается по СНИП – «строительным нормам и правилам», по которому можно ориентироваться и говорить о грамотности работ и возведения ограждения в котловане.

В нем отражены требования к пожарной и экологической безопасности работ и материально технической составляющей, которая обязательно должна быть направлена именно на норму, а не на отклонение от нее.

Устройство шпунтового ограждения котлована из труб

Шпунтовое ограждение котлована из труб производится на начальном этапе строительных работ в транспортном, жилищном или гидротехническом сооружении.

На начальном этапе работы котлован может осыпаться и повредить строителей и технику.

Предотвращение таких ситуаций успешно достигается техникой трубошпунта, состоящей из плотной стены, где скрепляющие элементы соединены между собой замками в пазах.

Проведение работ по ограждению котлована заключается в установке конструкции для опоры, это может быть корытообразный шпунт Ларсена или трубчатый шпунт.

Шпунт из труб имеет единственный недостаток, в котором он уступает шпунту Ларсена, — высокая стоимость на металлические изделия с повышенной массой, а в остальных показателях лучшей защиты котлована не найти.

Основные достоинства установки шпунтов из труб в котловане:

• высокая устойчивость изделия позволяет использовать трубчатый шпунт как несъемную опалубку;
• монтаж становится удобнее благодаря возможности дробить валуны и другие инородные тела внутри трубы;
• устойчивость материала гораздо выше, чем у шпунта Ларсена;
• наличие возможности устанавливать внутри трубы дополнительные балки и швеллеры;
• Использованные трубы можно демонтировать и использовать в других строительных работах или продать на вторичном рынке.

Устройство креплений котлована

Как уже было указано в других статях блога, не всякий грунт может держать вертикальные откосы при его копке. Величина требуемого откоса котлована равна величине угла естественного откоса грунта. Такой откос наиболее надежен.

Однако рытье котлованов и траншей при большой глубине с пологими откосами считается не экономичным, так как вызывает значительный объем излишних земляных работ. Даже и при незначительных глубинах естественные откосы иногда невозможно осуществить, например в том случае, если поблизости расположены строения. В тех же случаях, когда дно котлована или траншеи находится под водой, свободные откосы являются совершенно недопустимыми, так как они ничем не защищены от размачивания водой и разрушения.

Вот почем в большинстве случаев при устройстве котлованов и траншей приходится устраивать разного рода временные крепления. Кроме того, как указано выше, особы вид креплений (шпунтовое ограждение) служит для уменьшения приток в котлованы грунтовых вод.

Крепление траншей и котлованов деревянными распорками

Простейшие крепления стенок котлованов и траншей глубиной до 2 м устраиваются следующим образом.

Вдоль стенок траншей укладываются 4 доски толщиной 50 мм с распорками между ними, поставленными через 1,5-2 м по длине траншей (рис.38);

Распорки делаются из коротки бревен или труб толщиной 10-12 см. Этот тип креплений применяется при плотных сухих грунтах, способных некоторое время держать вертикальный откос и не размываемых дождями (плотная глина, плотный суглинок). Откосы при этом могут быть как вертикальными, так и с небольшим уклоном (1/10).

При более значительных глубинах (до 4 м) для сухих грунтов, дающих местное оползание через небольшой промежуток времени после отрывки, устраивается так называемое горизонтальное крепление. Устраивается оно так: на всю глубину котлована устанавливается ряд упорных стоек из досок толщиной до 6 см или пластин на расстоянии от 2 до 3 м в зависимости от глубины котлована (рис. 39). За эти стойки закладывается заборка из горизонтальных рядов досок толщиной 4-5 см вразбежку или сплошь в зависимости от грунта. Для удержания стоек на месте ставят деревянные или стальные распорки. Распорки должны иметь длину, немного большую, чем расстояние между противоположными стенками. При постановке распорки это обстоятельство дает возможность «заводить» распорки ударами кувалды или молота, и тем самым плотно прижимать стойки и заборку к стенам котлована или траншеи.

Для того, чтобы распорки не могли упасть (рис. 40) под их концы подкладываются коротыши (бобышки) из обрезков досок толщиной 4-5 см. Коротыши прибиваются к стойкам 125-мм гвоздями.

Расстояние между распорками по высоте зависит от глубины траншеи.С увеличением глубины напор грунта на крепления увеличивается, поэтому распорки внизу ставятся чаще, чем наверху, а именно: вверху — через 1, 2 м и внизу — через 0,9 м по высоте. Верхняя горизонтальная доска ставится несколько выше края траншеи для того, чтобы грунт с бровки не осыпался в траншею. Для перекидки грунта укладываются полки из досок на распорки.

При сыпучих и влажных грунта, а также в грунтах осыпающихся применяется вертикальное крепление, отличающее от горизонтального тем, что горизонтальные доски в нем заменены вертикальными, а стойки — горизонтальными прижимными брусьями. Прижимные брусья распираются распорками из накатника, образуя распорные или прижимные рамы (рис. 41).

Прижимные рамы при вертикальном креплении на глубину до 3 м устраиваются из полуобрезных досок толщиной 6 см, а распоры — из накатника или пластин. При глубине до 6 м толщина прижимных досок, а также и распор должны быть повышены до 10 см.

Верхняя прижимная рама должна иметь кроме внутренней доски еще и наружную доску толщиной 6 см. Эта доска врезается в стенку траншеи на полную свою толщину.

Расстояние по высоте между отдельными прижимными рамами из досок — 0,7 — 1,0 м, а при рамах из пластин и брусьев — 1,0 — 1,4 м.

При глубине до 5,0 м количество распор на каждую раму из досок длиной 6,5 м ставится по 4 шт., при большей глубине — 5 шт.

Как при вертикальном, так и при горизонтальным креплении стенки траншей должны быть отвесны. При наклонных стенках распорки под напором земли могут выскочить вверх.

Нижние прижимные брусья и распорки креплений водопроводных и канализационных траншей должны располагаться с таким расчетом, чтобы между ними и дном траншеи оставался промежуток, достаточный для беспрепятственной  укладки труб.

Часто встречаются случаи (слабый грунт, наличие воды), когда уже до начала рытья необходимо устройство креплений. В этих случаях крепления получаются более сложными.

К таким креплениям относятся:

Сфера применения шпунта

Основная сфера применения шпунта: сооружение сборных стен или перегородок большой высоты и ширины.

Схема монтажа шпунтовых свай

Такие элементы находят применение в следующих случаях:

• отгораживание котлованов при строительстве крупных зданий (периметр ограждается забивными шпунтовыми сваями во избежание обрушений почвы, проникновения грунтовых вод, защиты соседних сооружений от обвалов и пр.);
• укрепление берегов вдоль набережных, портовых сооружений, разнообразных водоемов;
• гидротехнические работы по ремонту или возведению дамб, плотин, шлюзов, пристаней (например, огораживание участка водоема для последующей откачки воды и заливки бетонных сооружений);
• обустройство стен тоннелей, подземных парковок, подвалов и пр.;
• монтаж очистных сооружений;
• ограждение свалок.

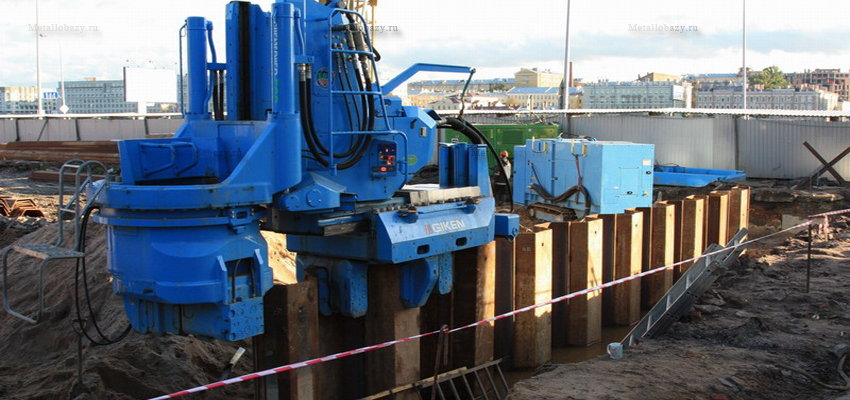

Монтаж свай методом вдавливания

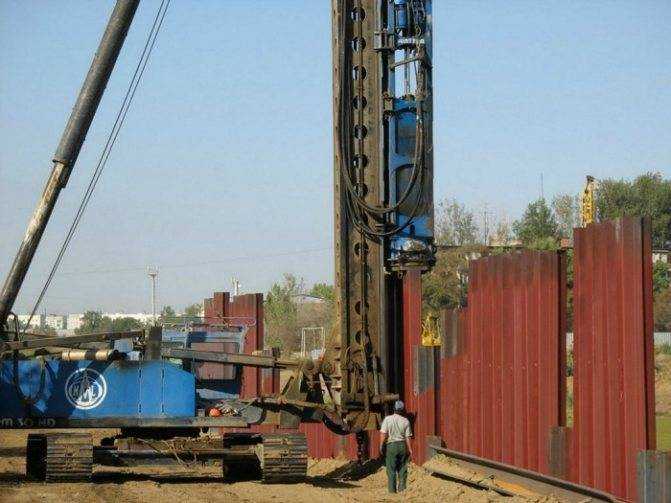

Монтаж шпунта Ларсена осуществляется забивкой с помощью копровых установок. Кроме того, могут применяться методы вибропогружения и погружения под постоянной нагрузкой (вдавливания). Выбор способа зависит от наличия спецтехники и условий выполнения работ. Например, забивку шпунтовых свай нельзя осуществлять при строительстве в плотной городской застройке

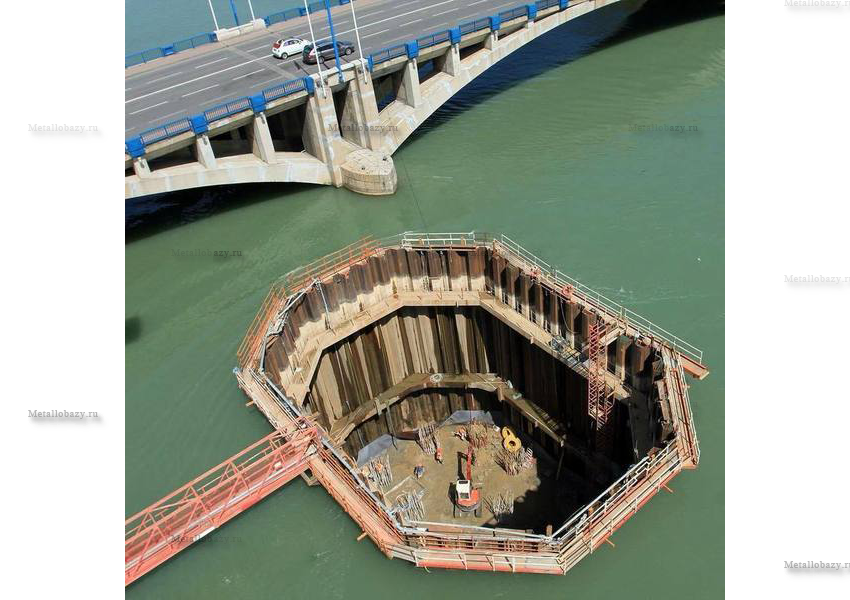

Применение шпунта при гидротехнических работах

Виды земляных сооружений

Строительство зданий и коммуникационных сооружений сопряжено с проведением трудоемких земляных работ. Под ними подразумевают разработку грунта при рытье котлованов и траншей, его транспортировку, складирование.

Земляными сооружениями являются насыпи, выемки. Они могут быть постоянного типа и временного. Первые делают для продолжительной эксплуатации. К ним относятся:

• каналы;
• плотины;
• водохранилища;
• дамбы и прочие сооружения.

Временные выемки – это траншеи и котлованы. Они предназначены для проведения последующих строительных работ.

Котлован – это выемка, ширина и длина которой практически не отличаются заметно по размерам. Они необходимы для сооружения фундаментов под постройки.

Траншея же представляет собой борозду большой протяженности по сравнению со своим поперечным сечением. Предназначена она для монтажа коммуникационных систем.

По требованиям ГОСТ 23407-78 рытье котлованов, траншей в населенных пунктах, местах движения транспорта, либо людей, должно сопровождаться созданием защитных ограждений. Их устанавливают по периметру рабочего участка. На них размещают предупреждающие знаки и надписи, а ночью задействуют даже сигнальное освещение. Также специально оборудуют мостики для движения людей.

Откосы – это наклонные боковые стенки выемок или насыпей

Важной характеристикой их является уклон (крутизна). Окружающие откосы горизонтальные поверхности называются бермами. Под дном выемки понимают ее нижнюю, плоскую часть

Бровка является верхней кромкой созданного откоса, а подошва – нижней частью

Под дном выемки понимают ее нижнюю, плоскую часть. Бровка является верхней кромкой созданного откоса, а подошва – нижней частью.

Проведение земляных работ на стройплощадке

При эксплуатации земляных сооружений они не должны:

• изменять своих очертаний и линейных размеров;
• просаживаться;
• размываться водой или поддаваться действию осадков.

Разновидности котлованов

Рытье выемок под основание сооружения – это ответственное дело, требующее больших временных, денежных, трудовых затрат. Котлованы принято разделять сегодня по следующим признакам:

• наличию откосов;
• применению креплений, предназначенных для предотвращения осыпей грунта;
• типу боковых поверхностей (стенок).

Стенки котлованов могут быть:

• вертикальные;
• наклонные;

ступенчатые.

Котлован

Чтобы земляные работы выполнить правильно, вначале проводят исследования на стройплощадке. Эти мероприятия включают такие операции:

• анализ свойств грунта: установление его группы и вида;
• определение нагрузок от возводимой постройки;
• вычисление глубины выемки;
• установление наличия старых коммуникаций;
• определение глубины залегания подземных вод;
• анализ погодных условий местности.

Выбор способа проведения работ определяется в зависимости от следующих факторов:

• типа и габаритов строимой конструкции;
• глубины заложения фундамента;
• объема предстоящей деятельности.

Если планируется сооружение мелкозаглубленного основания ленточного, либо столбчатого типа, то грунт можно разрабатывать без привлечения техники, вручную. Когда необходимо построить дом, имеющий подвал, либо цокольный этаж, тогда в работах понадобится задействовать землеройные механизмы.

Для извлечения основной массы грунта из выемки часто используют экскаваторы различных видов, оснащенные обратной, либо прямой лопатой. Работы, связанные с рытьем котлована, следует выполнять, не нарушая при этом плотность грунта на дне фундамента. Это требование реализуется на практике путем его недобора, величина которого составляет от 5 до 20 см.

Зачистку земли с боков и со дна выемки до плановой отметки производят вручную рабочие. При этом следует обязательно следить за укреплением ее стен с помощью откосов, либо за счет монтажа специальных конструкций. Выпадение осадков и подъем грунтовых вод весной, летом, воздействие морозов зимой – все это способствует разрушению котлована.

Грунт из котлована сразу же должен быть вывезен или размещен на стройплощадке не ближе, чем через 1 м от его края. Для отвода почвенных вод создают дренажную систему.

Мы применяем все современные технологии шпунтового ограждения котлованов

Техники погружения шпунтов:

• вдавливание;
• ударный метод;
• вибропогружение;
• комбинации из первых трех.

Вдавливание

Вдавливание – способ, самый безопасный для расположенных рядом построек: постоянный контроль их состояния в процессе работ не требуется. Применяется в плотно застроенных районах, в т.ч. на рыхлых и заболоченных почвах.

Недостаток метода – громоздкое оборудование, которое транспортируется в демонтированном виде и собирается уже на месте.

Вибропогружение

Вибропогружение – достаточно универсальный способ.

Важно!

Наше вибропогружное борудование справляется практически со всеми видами шпунтов: трубы любого диаметра, двутавровые балки, шпунты Ларсена.

На песчаном водонасыщенном грунте вибрационный метод часто единственно возможный.

Но к числу самых дешевых эта технология не относится из-за использования дорогостоящей техники.

Забивка

Осуществляется молотом (навесное оборудование для копровой установки), на плотных грунтах – в предварительно выполненные лидерные скважины. Ограничения для использования ударного метода – работы в районах уплотненной застройки.

При использовании технологии забивки шпунтового ограждения котлована цена самая демократичная.

К сведению

На, так называемых, легких грунтах могут использоваться комбинации вышеописанных способов. Например, изначально свая погружается виброметодом, а до нужной глубинной отметки добивается молотом.

Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»

Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»

Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»

Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»

Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»

Применение шпунтового ограждения из труб

Для укрепления стенок котлована во время строительных работ применяют разные технологии, среди которых самой распространенной является шпунтовое ограждение из труб. Использование материалов, бывших в употреблении, делает сооружение защитной конструкции намного дешевле, чем применение для этих целей специальных шпунтовых профилей.

Шпунтами принято называть в строительстве забиваемые сваи, которые могут быть деревянными, железобетонными или металлическими.

Суть такого укрепления заключается в том, что сначала по периметру будущего котлована на нужную глубину вбиваются шпунты (сваи), и только после этого производят выемку грунта. Благодаря этому предотвращается обрушение стен по мере его углубления, сама яма получается строго заданной правильной формы, удается избежать смещения конструкций соседних объектов.

Свойства шпунтового ограждения из труб в сравнении с другими типами конструкций

Специалисты единогласно считают единственным преимуществом такого укрепления его низкую стоимость. В отличие от более дорогих материалов, таких как шпунт Ларсена, применение труб имеет существенные недостатки:

• Их применение не позволяет получить монолитную водонепроницаемую поверхность, поэтому в строительстве гидротехнических объектов и в условиях высокого горизонта грунтовых вод ограждение не применяют.
• Из-за тонкого сечения стенок материала и большой площади вхождения в грунт при ее забивании края значительно деформируются.
• Так как элементы устройства не имеют замкового сцепления, трудно добиться их ровного вхождения в грунт, поэтому с увеличением глубины элементы ограждения будут значительно отклоняться от заданной плоскости.

Как правило, шпунтовое ограждение котлована из труб, технология которого предполагает их одноразовое, невыемное использование, одновременно служит в качестве опорных стоек для формирования опалубки для проведения бетонных работ. В этом случае применяется буро-инъекционный способ погружения свай, когда их полость заполняется водно-цементным раствором. При вытаскивании трубы освобождается большая полость, которая будет служить причиной многолетнего проседания придомных дорожек.

Самый распространенный способ монтажа шпунта – вибропогружение. Сначала бурится скважина, в нее погружается труба. Для более прочного закрепления скважину предварительно заливают песчано-цементой или глиняной смесью. Устройство шпунтового ограждения котлована из труб, преследующее цель максимальной экономии, предполагает использования метода вибропогружения как самого экономичного из существующих способов. При этом труба испытывает минимальную нагрузку при погружении, что предотвращает ее деформацию на начальном этапе.

Погружение сваи может выполняться методом завинчивания. Для этого на одном конце ее приваривают наконечник, обеспечивающий спиральное движение.

Забивка при использовании труб может применяться на завершающем этапе погружения для достижения нужной глубины или при отказе прохождения при вибропогружении меньше 1,5 см/мин.

Глубина забивания шпунтов должна быть выше уровня грунтовых вод. При выполнении котлованов большой глубины, шпунтовое ограждение выполняют в два яруса. При этом верхний ярус забивают на несколько метров шире проектных размеров, и когда углубление достигает 2/3 длины забитых свай, вбивают второй ярус, по нужному размеру.

Для ограждения котлована используем трубы различного диаметра:

Шпунтовое ограждение котлована из трубы 219мм

Шпунтовое ограждение котлована из трубы 325мм

Шпунтовое ограждение котлована из трубы 377мм

Шпунтовое ограждение котлована из трубы 426мм

Шпунтовое ограждение котлована из трубы 530мм

Шпунтовое ограждение котлована из трубы 630мм

Шпунтовое ограждение является наиболее выгодным, долговечным и практичным для большинства объектов

Быстрый и простой монтаж:

• Лидерное бурение
• Погружение трубы в пробуренную скважину
• В случае если труба не заходит используем вибропогружатель
• Элементы конструкции легко состыковать между собой.

Сборное сооружение – обеспечивает защиту грунта от осыпания

Благодаря современным технологиям ограждение котлована шпунтом допустимо проводить в городской черте в непосредственной близости от строений, дорог, насыпей.

Продаем, закупаем шпунт из б/у трубы 219, 325, 377, 426, 530, 630мм

голоса

Рейтинг статьи

Шпунт Ларсена

Защита от ливневых и грунтовых вод, а также от обрушения грунта осуществляется специальными сваями – шпунтом Ларсена. Они носят имя своего основателя и разработчика такой технологии.

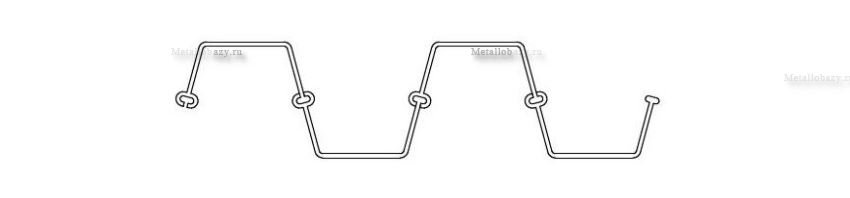

Шпунт Ларсена представляет особо пространственный элемент с коробчатым сечением и замочными элементами по краям изделия.

При погружении в грунт фиксатор, стоящий на одном элементе устанавливается в специальный паз другого. Такое выполнение конструкции гарантирует надежную стыковку.

При необходимости сэкономить можно воспользоваться пластиковыми шпунтами, выполненными из поливинилхлорида, которые не уступают в прочности и надежности металлическим и железобетонным конструкциям.

Среди главных достоинств шпунта Ларсена можно выделить удобство монтажа при установке материала на объекте.

Обладая высокой прочностью и устойчивостью к внешним факторам, шпунт Ларсена, в отличие от обычных шпунтовых свай, применяется при возведении сложных объектов. Среди примеров применения можно отметить следующие:

• строительство сооружений для очистки;
• защита площадок для строительных работ от воды;
• укрепление береговой линии рек и водоемов;
• ограждение мест стенками с производственными отходами;
• строительство плотин, мостов и причалов;
• укрепление грунта с угрозой оползня.

Надежность достигается благодаря изготовлению шпунта из легированной стали, обладающей повышенной прочностью. Производители по-разному устанавливают толщину шпунта при изготовлении. У известных брендов она варьируется от 15 до 23 мм.

Изготовители рекомендуют срезать верхнюю кромку после последовательных двадцати установок, потому что она деформируется после длительного использования в строительных работах.

Иногда при эксплуатации случаются непредвиденные ситуации, и изделие, погруженное в тяжелый грунт, начинает давать сбои: соединения в замковых элементах деформируются, а сама конструкция искривляется.

отрезать часть конструкции

Погружение шпунта Ларсена проводится с применением спецтехники путем ударных и вибрационных воздействий. Технология установки во многом напоминает установку свай забора.

Погружение с использованием вибрационного элемента производится за счет навесного модуля, через который передается нагрузка к месту оголовка навесного элемента.

Дополнительной техникой для установки служит осевая технология, позволяющая вставлять сваю в грунт, разжиженный под воздействием вибрационной машины.

Установку начинают с первой сваи, установленной в проектное положение, но ровное введение в землю усложняется каменистым и слишком плотным грунтом на объекте.

Если происходит такая непредвиденная ситуация, перенесение свай в другое место или уменьшение глубины погружения должно согласовываться с высшим руководством. Вторая и последующие сваи заводятся замками в пазы предыдущей.

Облегчение в скольжении замков и установке конструкции достигается путем смазывания изделия густой смазкой.

Установка шпунта Ларсена на объектах с повышенным содержанием грунтовых вод производится с дополнительной герметизацией замочных соединений.

Сваи из пластмассы или композита обладают меньшим трением, и смазывание отдельных элементов в такой установке не требуется.

В пластиковой конструкции уровень погружения гораздо меньше, чем в металлической, что обеспечивает удобное вхождение в грунт. В почве с примесями инородного состава рекомендуется возводить только металлические шпунты.

Виды ограждений данного типа

Обычно их разделяют на несколько видов:

• Шпунт Ларсена можно по праву считать самым применяемым на практике. Этот шпунт выполнен в виде профиля из высококачественного металла. Он имеет желобообразную форму, а концы его закруглены. Их ещё называют «замками» из-за того, что соединяясь, они надёжно защищают грунт в котловане от оползней и похожих явлений во время проведения строительства. Эти профили образуют своеобразную стену, которая послужит надёжной защитой во время постройки мостов, дамб, причалов и других видов работ, нуждающихся в ограждении.
• Обыкновенные железные шпунты. Так как шпунт Ларсена подразумевает собой сложную конструкцию и является несколько затратным, для ограждения котлованов используются более дешёвые аналоги. Железные шпунты универсальны по своей натуре. После окончания стройки они извлекаются из земли и могут быть использованы при проведении другой работы. В этом и заключается дешевизна этого метода: такие шпунты не являются одноразовыми, в отличие от первого вида.
• Бетонные шпунты обходятся несколько дороже железных. Их не извлекают по окончании работы, и они становятся единым целым с фундаментом будущей постройки. Такой вид практически постоянно используется во время стройки многоэтажных домов.
• Деревянные шпунты хоть и экономичные, но не раз подтверждали свою бесполезность: повторное использование их невозможно.

Шпунт Ларсена В зависимости от вида шпунтового ограждения уместным является вопрос и о способах погружения шпунта в грунт. Их всего четыре:

• ударный способ (применяется вне зависимости от типа грунтов, самый универсальный, выполняется за счёт забивания свай в грунт молотами);
• вибрационный способ (сваи погружаются в грунт с помощью вибропогружателя). Этот способ является незаменимым при работе с сухим, песчаным грунтом;
• вдавливание свай в землю (используется при погружении свай в почву преимущественно глинистого и жидкого типа);
• способ комбинированного вибровдавливания (осуществляется за счёт смеси вибрационного способа с добавлением веса от машины, которая будет выполнять работу). Подходит для мягких и пластичных видов почвы.

Погружение шпунта в грунт

Как проходит установка шпунта для котлована

Строительство искусственной стены выполняется в строгом соответствии с разработанной проектной документацией, чертежами. В проекте указываются глубина ограды, высота, диаметр, тип шпунта и фиксации.

Перед работами проводится гидротехнический анализ почвы, составляется технологическая карта.

Порядок установки следующий:

1. Доставляют материалы, инструменты на место застройки.
2. Краном шпунты распределяют по периметру объекта.
3. Выполняют разметку места установки каждой сваи.
4. Проводится стропирование. Элементы доставляют к размеченному участку монтажа.
5. На шпунт крепят наголовник погружателя.
6. Сваю выравнивают строго по вертикали. Постепенно погружают ее в грунт.
7. Распорки убирают. Сваю опускают до требуемой глубины.

СНиП 3.02.01-87

Ограды, возводимые шпунтовым способом, регулируются нормами, описанными в технологической карте.

Здесь указываются:

1. Основы пожарной, экологической безопасности.
2. Показатели качественного выполнения работ.
3. Требования к размерам, типам используемого сырья.

Это лишь малая часть описания. Нормы учитываются инженерами, бригадирами и другими людьми, которые отвечают за техническую сторону строительства.

Качество строительства оценивается СНиП. Полный перечень требований к установке таких оград приведен тут:

Методы установки шпунтов

Для устройства шпунтового сооружения или «стенки» сваи скрепляют в шахматном порядке и погружают в грунт. Для погружения существует несколько методов: ударный, метод вибропогружения и метод вдавливания. При любом способе погружения требуется бурение скважин.

При ударном методе элементы шпунтовой стены погружаются в предварительно пробуренные и заполненные цементно-песочным раствором скважины. Такая технология не дает возможности скважинам осыпаться и значительно увеличивает несущую способность ограждения.

Способ завинчивания, или вдавливания, подразумевает погружение стального шпунта с наконечником путем вращения и постепенного вдавливания. При этом способе непосредственно из основания фундамента лишний грунт не выбуривается. Этот метод применяется в том случае, когда вблизи расположены какие-либо сооружения. Он избавляет от необходимости контролировать состояние близстоящих сооружений при возникновении вибраций.

Наиболее экономичный метод установки шпунтов – вибропогружение. Он также требует предварительного бурения скважин, после чего сваи погружаются в грунт при помощи специальных вибропогружателей. При неустойчивом грунте рыхление лучше всего производить при помощи шнековых буров.

Если поверхностные грунты, что называется, «легкие», возможны комбинированные способы, когда после вибропогружателя шпунты добиваются молотом.

При затрудненной установке шпунтового ряда, возможно применение следующих способов, облегчающих этот трудоемкий процесс: подмыв грунта, устройство предварительных прорезей и лидерное бурение скважин под шпунты.

Применение шпунтовых стенок

Область применения шпунтовых ограждений обширна. Они используются при строительстве мостов, эстакад, путепроводов, укреплении берегов рек, при возведении различных гидротехнических сооружений и складских помещений для жидких и твердых промышленных отходов.

Особенно незаменимо шпунтовая стенка котлованов при строительных работах, где чаще всего они эксплуатируются как временные сооружения. Основное назначение шпунтовых рядов – защищать строительную площадку от грунтовых вод и удержания грунта от обрушения. Такое ограждение может быть как временным, так и постоянным. Возводится оно под различные сооружения, имеет разнообразные варианты крепления и дает возможность даже при строительстве на грунтах с большим содержанием влаги применять эффективные технические решения.

Применение шпунтов необходимо в следующих случаях:

• большая нагрузка на верхнюю кромку котлована;
• плотная застройка района, рядом находятся другие сооружения;
• выемка грунта с большой глубины;
• возможное подтопление подземными грунтовыми водами;
• осыпание грунта с естественных откосов.

Применение шпунтовой стенки дает возможность не только организовать безопасное проведение строительных работ, но и увеличить темпы строительства.

Крепления котлованов сваями с деревянной заборкой между ними

Крепление котлованов сваями с деревянно заборкой применяется при слабых грунтах, не допускающих рытья котлована на полную глубину. Кроме того часто устройство поперечных распорок при креплении котлована нежелательно, так как затрудняет производство работ в котловане. При большой ширине котлована или сложной его форме распорки вообще невозможно поставить. Поэтому во всех таких случаях прибегают к устройству крепления сваями с деревянной забивкой между ними. Этот тип креплений состоит в следующем: до начала рытья забивают в грунт деревянные, а иногда и стальные (железные) сваи, так называемые маячные сваи, на расстоянии 1,5-2 м друг от друга в зависимости от глубины котлована (рис. 43); между этими сваями по мере углубления выемки со стороны откоса укладываются отдельные доски крепления. Сваи забиваются на глубину, несколько большую глубины котлована, с таким расчетом, чтобы до окончания рытья котлована свая оставалась бы достаточно устойчивой. Для усиления устойчивости маячных свай их верхние концы заякоривают в откосе или подпирают подкосами, упирая последние в забитые на дне котлована свайки.

Крепления котлованов сваями с заборкой могут устраиваться и в предварительно вырытых котлованах, если в котловане нежелатльно иметь распорок, а грунт допускает рытье без предварительно установленных креплений.
