Проведение геодезических работ и разработка исполнительной схемы котлована

Зачем составляется исполнительная схема котлована?

Инженерно-геодезическая исполнительная съемка котлована производится с целью – обеспечить контроль качества и учет объемов выполненных работ. Исполнительные схемы позволяют сверить фактическую ситуацию с проектными данными, выявить возможные несоответствия и устранить найденные отклонения от проекта. Анализ подготовленной схемы дает строителям возможность точно определить величину превышения нормативных строительных допусков, установить причину отклонения (ошибки возможны и во время выноса проекта в натуру, и в ходе работы землеройной техники), принять правильное решение по устранению обнаруженных недостатков.

Исполнительная схема разработки котлована должна быть составлена, когда строительно-монтажные операции по укладке фундамента еще не начаты. Иначе, устранить возможные дефекты, выявленные благодаря этой схеме, станет дороже и затруднительнее.

Для чего выполняется исполнительная схема обратной засыпки котлована?

Наряду с исполнительной схемой подготовленной выемки, планом съемки уложенных в нее конструкций, важным документом является и составляемая по окончании всех земляных работ исполнительная схема обратной засыпки котлована или траншеи. Геодезическая съемка поверхности земли, образовавшейся в результате выполнения обратной засыпки, проводится с целью вычисления объема грунтовой массы, использованной для засыпки свободного пространства выемки после укладки в нее элементов фундамента, труб и т. д. Расчет заполненного грунтом пространства выполняется путем сравнения результатов этой съемки с предыдущими исполнительными схемами.

Все виды исполнительных съемок земляных выемок, вплоть до завершающей съемки обратной засыпки грунта, производятся, используя одну систему плановых координат и высот (в Московской области это – МСК-50), а также единую геодезическую разбивочную основу.

Такие топогеодезические документы, как исполнительная схема котлована фундамента, схема траншей для прокладки подземных коммуникаций или других выемок инженерного назначения, могут быть заказаны компании «Московская геодезия» в любом уголке Московской области.

Какую информацию несет исполнительная схема траншеи под трубопроводы?

Важной частью геодезии участка является съемка траншей и канав, подготовленных для укладки пролегающих под землей коммуникаций (тепловые сети, водопровод, канализация, газопровод, электрические кабели, оптоволоконные линии связи). Траншея, предназначенная для прокладки труб, по сравнению с котлованом под фундамент здания, является не таким масштабным строительным объектом

Но, тем не менее, исполнительная схема траншеи под трубопроводы также несет ценную информацию:

Глубина траншеи на всем протяжении. Данные о глубине позволяют рассчитать уклон дна на любом участке трассы

Очень важно это при прокладке так называемых самотечных трубопроводов или коллекторов, жидкость в которых перемещается в результате перепада высот в различных точках.

Ширина (по днищу и бровке). Этот параметр также должен четко соответствовать проектным цифрам, т

к. недостаточная ширина может существенно затруднить процесс укладки и монтажа трубопровода.

Азимутальное направление выемки и его сходимость с проектом трубопроводной трассы.

В чем особенности геодезической разбивки?

Съемочные и разбивочные работы считаются наиболее востребованными в геодезии и, по сути, являются противоположностью друг другу. Так, при съемке полученные данные используют для создания плана уже готового здания или же местности. Задача разбивочных работ, наоборот, заключается в нахождении точек и осей будущей постройки, в соответствии с нормативными документами.

Для этого задают одну начальную точку, а затем откладывают от нее проектные углы или расстояния. За геометрическую основу сооружения берут поперечные и продольные оси, а дальнейшие размеры задаются относительно них. Главные оси привязывают к внешним геодезическим объектам. На каждую такую основу составляется соответствующий акт, содержащий ее характеристики. Этот документ привязывают к объекту.

Главными осями любого здания считаются габаритные оси внешних стен или оси симметрии. В случае с линейными сооружениями, например, когда проводится разбивка для туннелей, мостов и дорог, главными считаются продольные оси. Также проект содержит основные оси, которые определяют местоположение наиболее значимых частей объекта. К ним привязываются вспомогательные оси. Для определения высоты точек в качестве уровня отсчета берется пол первого этажа.

Все это позволяет говорить о том, что разбивочные работы в геодезии являются более точными, чем съемочные, которые зависят исключительно от выбранного масштаба. Они позволяют добиваться максимальной детализации, использовать множество вспомогательных фрагментов, работать со зданиями и объектами любой сложности.

Геодезические работы для линейных объектов

Состав геодезических изысканий для линейных объектов, оформление исполнительной документации и соблюдение норм строительства. Ответственность за нарушение технического регламента в инженерной геодезии.

Линейными объектами называются инженерные сооружения длина которых значительно превышает ширину. Они бывают наземными, подземными и воздушными (надземными) и согласно Градостроительного кодекса и ФЗ № 172 от 21 декабря 2004 года, к ним относят: сети инженерно-технического обеспечения, автомобильные трассы, железные дороги, трубопроводы, газопроводы, линии электропередач и теплосети.

Проектирование и строительство таких инженерных сооружений имеет государственное значение. Этапы разработки проекта регулируются на законодательном уровне, поэтому требования к качеству изысканий и точности геодезических работ для линейных объектов определены нормами и стандартами СНиП и ГОСТ.

Инженерная геодезия для строительства линейных сооружений

От качества разработки разделов проектной документации и проведения трассирования линейного инженерного сооружения зависит процесс будущего строительно-монтажных работ и процесса эксплуатации.

Состав геодезических работ и картографии охватывает полный цикл создания линейных объектов:

  • сбор данных по изысканиям предыдущих периодов;
  • привязка к точкам государственной геодезической сети (ГГС);
  • топосъемка территории для выбора места трассы;
  • создание геоподосновы для проектирования объекта;
  • камеральное и полевое трассирование;
  • вынос в натуру проектных осей и закрепление их на местности;
  • разбивка с установкой координат стыковочных пунктов;
  • исполнительные съемки подземных коммуникаций;
  • геодезический мониторинг соответствия геометрических параметров проектным значениям.

Процесс отличается трудоемкостью и масштабностью, поэтому уровень качества напрямую зависит от степени подготовки специалистов. Компания «Промтерра» выполняет все топографические работы, связанные с линейными инженерными объектами, используя современное оборудование и инновационные технологические решения.

Оформление отчетной документации по проектированию

После окончания инженерно-геодезических, геологических и экологических изысканий специалисты оформляют пакет проектных документов. В его состав входят: пояснительная записка, проект полосы отвода с характеристикой трассы, детальное описание существующей инфраструктуры для организации планируемого строительства.

Также включаются сметы расходов, анализ состава грунтов, рекомендации по охране окружающей среды и пожарной безопасности и других документов, предусмотренных законодательными нормами.

Утверждение и согласования в государственных органах

Проектная документация, содержащая разделы с инженерными изысканиями в области геодезии для железных дорог, геологии и экологии систем коммуникаций, в обязательном порядке подается на экспертизу.

Суть процесса заключается в сравнении предоставленных разработок техническими регламентам и государственным стандартам. Если экспертиза была пройдена успешно, то застройщик получает разрешение на начало строительства.

До этого момента должны быть урегулированы все вопросы относительно прав владения на землю.

Согласование инженерных линейных сооружений требуется когда проектируются:

  • ЛЭП, линии телефонной связи и оптиковолоконной информатизации;
  • железнодорожные пути, объекты метрополитена и троллейбусные линии;
  • инженерные объекты для систем газоснабжения, электроснабжения, связи;
  • мосты, эстакады и туннели для транспортной инфраструктуры;
  • нефте-, газо- и другие трубопроводы для водоснабжения, канализации, отопления;
  • коммуникационные сооружения мусороудаления;
  • сети кондиционирования и вентиляции воздуха;
  • фуникулеры и системы вертикального транспорта (лифтовые шахты, эскалаторы);
  • автодороги любой категории, автомобильные трассы и шоссе.

В процессе реализации проекта надзирательные органы следят за соблюдением технического регламента. При выявлении нарушений в сфере инженерной геодезии, экологии и геологии строительство линейного объекта может быть приостановлено.

Геодезические изыскания для линейного объекта

Перед специалистами, которые проводят работы в сфере прикладной инженерной геодезии, стоит главная задача – качественное выполнение всех этапов сопровождения предпроектных и строительных работ.

Нарушение стандартов и норм преследуется законом, поэтому подрядчики и застройщики несут ответственность не только за результаты проектирования и строительства линейного сооружения, но и за их эксплуатацию.

Акт осмотра открытых рвов и котлованов под фундаменты

По результатам обследования грунтов основания составляется «Акт проверки качества грунтов основания в открытом котловане» по форме ИГАСН №8/99 (бланк Акта скачать тут). Сегодня под самим термином «скрытые работы» подразумевается перечень работ, которые в готовом состоянии невидимы невооруженным глазом. Обычно скрытые работы «перекрываются» последующими этапами строительства.

Задокументированные итоги нашей деятельности — акт освидетельствования котлована — учитывает различные характеристики обследуемой выемки. В группу, занимающуюся осмотром, мы включаем как квалифицированных геодезистов, так и опытных геологов.

Основная задача наших специалистов по геологи — сравнить грунты, обнаженные при отрытии котлована, с информацией, изложенной в техотчете по результатам предпроектных инженерно-геологических изысканий. Все выводы и замечания специалистов нашей компании вносятся в акт освидетельствования грунтов основания котлована.

Проверка и корректировка полученных результатов

После проведения геодезических работ и получения результатов необходимо выполнить их проверку на достоверность и точность. Это необходимо для того, чтобы убедиться, что все измерения были выполнены правильно и что полученные данные можно использовать при разработке исполнительной схемы котлована.

3.1 Проверка на достоверность

Первым шагом при проверке результатов является их анализ на наличие ошибок измерений. Для этого необходимо:

  • проверить соответствие полученных данных техническим требованиям;
  • проверить правильность выполнения всех операций с измерительным инструментом;
  • проверить согласованность результатов с существующими геодезическими данными.

3.2 Корректировка результатов

После проверки результатов необходимо произвести их корректировку с целью исправления обнаруженных ошибок. Для этого могут быть использованы различные методы и алгоритмы, в зависимости от характера ошибки.

Примеры методов корректировки результатов:

  1. Метод наименьших квадратов. Этот метод позволяет найти оптимальное решение, минимизируя квадраты отклонений результатов измерений от ожидаемых значений.
  2. Метод прогнозирования. В данном методе используются статистические алгоритмы для выявления закономерностей в полученных данных и на основе этих закономерностей делается предсказание о корректировке результатов.
  3. Метод интерполяции. В этом методе используются вычисления для определения значений промежуточных точек на основе имеющихся данных.

Процесс корректировки результатов должен проводиться с особой осторожностью и учетом специфики каждого отдельного случая, чтобы минимизировать ошибку и получить наиболее точные данные, которые можно будет использовать при разработке исполнительной схемы котлована

Этапы работ по геодезическому сопровождению, необходимых для полноценной разработки котлована:

  • разбивка нижнего контура;
  • разбивка верхней бровки;
  • предварительная нивелировка дневной поверхности;
  • перенесение осей здания (сооружения) на дно котлована;
  • определение объемов земляных масс.

В геодезическую разбивку перед началом строительного процесса также входит проведение исполнительной съемки котлована.

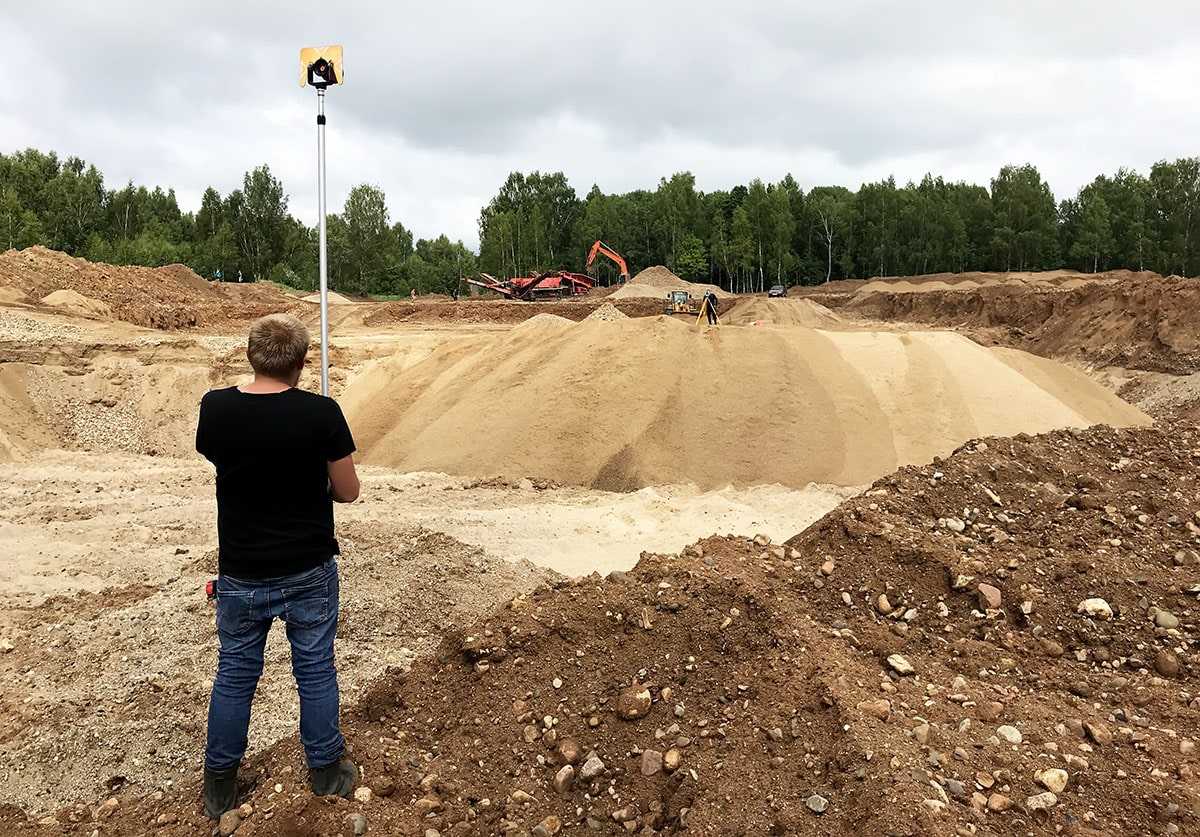

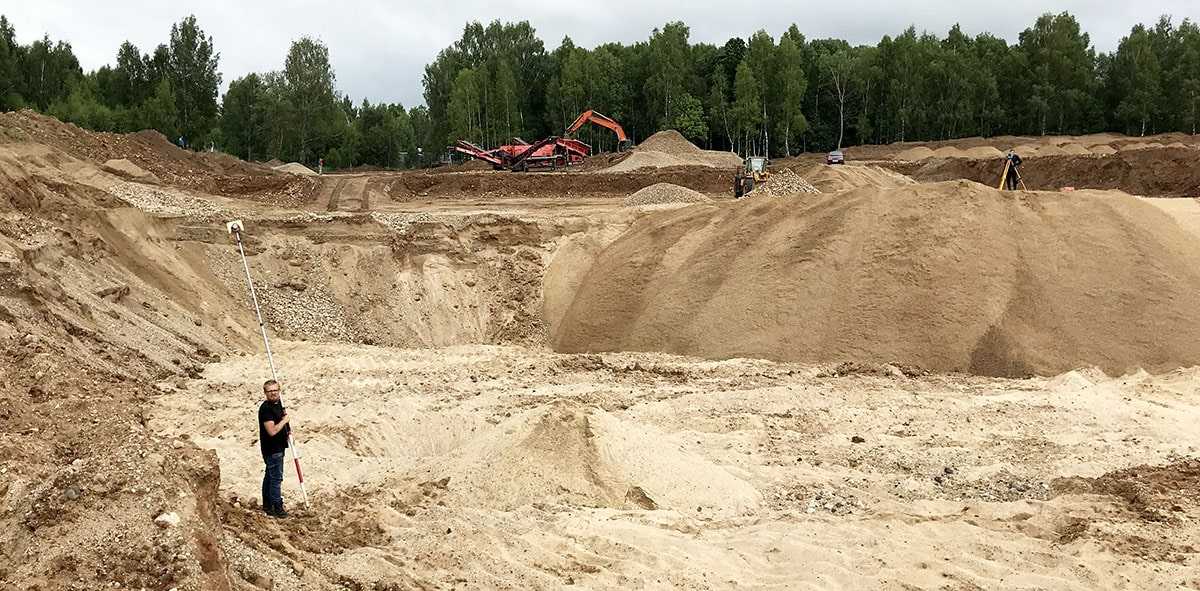

Исполнительная съемка котлована – это вид работ, который включает в себя обработку и предоставление систематизированных данных о реальном состоянии дна котлована, с обозначением высотных колебаний от отметок, прописанных в проекте.

Для того, чтобы достигнуть самой высокой точности в определении объемов проведения земельных работ, необходимо для начала выполнить поверхностную съемку участка, где будет расположен котлован. После получения поверхностной информации в обязательном порядке проводится повторная уточняющая съемка. Данная процедура нужна для понимания того, сколько объема вырытого грунта будет вывезено. Таким образом можно максимально точно просчитать затраты на логистику и заказчик может сэкономить до 20% расходов на дорогостоящих услугах по перевозке земляных масс.

Выполняется исполнительная съемка котлована ООО “ГеоГИС ИНЖИНИРИНГ” в Москве и области сразу после зачистки его дна. Также, наша компания специализируется на выполнении геологических изысканий, геодезических изысканий и экологических изысканиях.

Во время проведения работ такого рода допустимо отклонение в 5 см, поэтому зачистка почвы, зачастую походит ручным способом, что дает возможность существенно уменьшить размеры погрешности. Ведь даже незначительный отход от проекта будет влиять на расход материалов строительства (бетона, песка и так далее).

Для того, чтобы провести исполнительную съемку котлована, специалисты ООО “ГеоГИС ИНЖИНИРИНГ” применяют целый комплекс специального высокоточного геодезического оборудования.

Оборудование для проведения исполнительных съемок котлована:

  • нивелир;
  • электронный тахеометр;
  • наземная лазерная система (лазерный сканер);
  • приемник – GPS или ГЛОНАСС.

В ходе проведения исполнительной съемки котлована в Москве и области, в письменном виде формулируются параметры его внешнего и внутреннего контуров, размещение осей, непосредственно отметки основания котлована и, конечно же, отклонения от значений в проекте. По окончании проведения съемки составляется подробная исполнительная схема котлована.

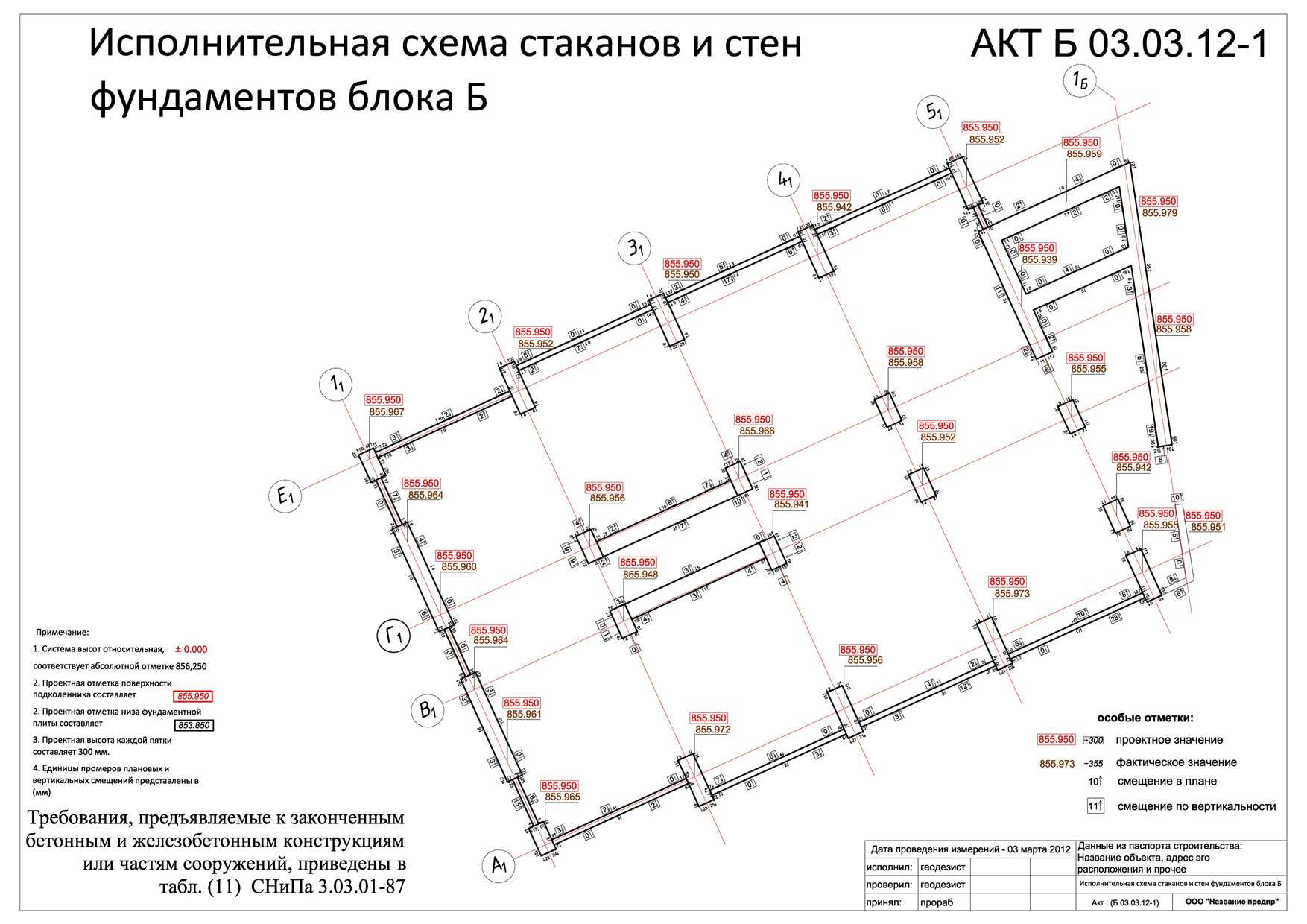

Проведение исполнительной съемки фундамента

В зависимости от целевого назначения и материалов фундаменты могут быть деревянные, каменные или железобетонные, а также иметь сборную или монолитную конструкцию. По виду они делятся на ленточный, свайный, столбчатый и сплошной (плитный, состоящий из плит).

Контрольные геодезические измерения основания здания во время строительства помогают проводить своевременные изменения допущенных конструктивных нарушений, осевых отклонений или неточностей. По окончании монтажных работ наступает черед исполнительной съемки. Полученные сведения должны отображать результат на всех этапах строительства монолитных, сборно-монолитных и панельных домов.

Учитывая, что материалы входят в состав сопроводительной документации, от них зависит разрешение на продолжение работ. При несоответствии фундамента нормам и стандартам, при наличии технических нарушений подземной части возведение зданий и сооружений запрещено.

Специалисты в процессе контрольно-геодезической съемки должны уделить внимание:

  • углам фундамента;
  • граням бетона;
  • правильному выносу осей конструкций;
  • анкерным болтам при их наличии;
  • выпускам монтажной арматуры для колонн;
  • высотным отметкам плит;
  • расположению ниш для сетей коммуникаций.

Для каждого типа фундамента есть свои особенности, на которые должны обращать внимание геодезисты. Требования к точности регулируются рядом нормативных положений, но в целом на ответственных элементах уровень допустимого отклонения не превышает 0,2 мм

Решение о продолжении строительства в первую очередь принимает главный архитектор проекта

Если все технические требования были соблюдены, тогда от фундамента и подземного основания можно переходить к возведению несущих стен и конструкций инженерных сетей

Решение о продолжении строительства в первую очередь принимает главный архитектор проекта. Если все технические требования были соблюдены, тогда от фундамента и подземного основания можно переходить к возведению несущих стен и конструкций инженерных сетей.

Зачем создается исполнительная схема линейных объектов?

Детальный план расположения линейных сооружений – не просто требование строительных нормативов, он создается для последующего использования:

  • при его ремонте и реконструкции;
  • при земляных работах на участке прохождения трассы (строительство, планирование территории);
  • при подключении (изучении возможности врезки) новых потребителей к коммуникациям.

Наличие актуального ситуационного плана значительно сокращает время на изыскания при строительстве.

Исполнительная схема линейного объекта – автодороги, железнодорожного полотна – выполняется по отдельным участкам для контроля соблюдения геометрических параметров (насыпи, дорожной одежды, бордюров, поворотов, расширений), а также возможности своевременно исправить отступления от проекта. Для дорог геодезическое сопровождение с исполнительной съемкой – обязательное условие качественного строительства.

Схема для надземных кабельных линий содержит информацию о высоте размещения кабеля, расположении изоляторов, столбов (опор) и других сооружений, которые имеют отношение к объекту.

Для подземных коммуникаций исполнительная схема линейного объекта выполняется в виде плана и профиля продольных и поперечных сечений трассы с указанием технических характеристик трубопровода/кабеля. Точность схемы обеспечивается соблюдением всех нормативных требований при выполнении топосъемки. Одно из основных – выполнение исполнительной съемки до засыпки траншеи.

Какую информацию несет исполнительная схема траншеи под трубопроводы?

Важной частью геодезии участка является съемка траншей и канав, подготовленных для укладки пролегающих под землей коммуникаций (тепловые сети, водопровод, канализация, газопровод, электрические кабели, оптоволоконные линии связи). Траншея, предназначенная для прокладки труб, по сравнению с котлованом под фундамент здания, является не таким масштабным строительным объектом

Но, тем не менее, исполнительная схема траншеи под трубопроводы также несет ценную информацию:

Глубина траншеи на всем протяжении. Данные о глубине позволяют рассчитать уклон дна на любом участке трассы

Очень важно это при прокладке так называемых самотечных трубопроводов или коллекторов, жидкость в которых перемещается в результате перепада высот в различных точках.

Ширина (по днищу и бровке). Этот параметр также должен четко соответствовать проектным цифрам, т

к. недостаточная ширина может существенно затруднить процесс укладки и монтажа трубопровода.

Азимутальное направление выемки и его сходимость с проектом трубопроводной трассы.

Особенно большое значение исполнительная схема траншеи под трубопроводы имеет в случае, когда ведется строительство объекта, предусматривающего большое количество подземных инженерных коммуникаций, прокладываемых на различной глубине и пересекающихся друг с другом.

Что такое геодезические работы

Науку, изучающую нашу планету, земную кору и ее свойства, способы и методы измерения поверхности Земли называют геодезия. Занимается она разметкой земли.

После того, как первый человек, выйдя погулять, не смог найти дорогу обратно к своему дому, людям понадобились карты местности, чтобы можно было начертить план возвращения.

А для того, чтобы получить карту местности, землю, на которой она находится, а также и все объекты, здания и сооружения необходимо было измерить. И не просто измерить, а привязать объекты друг к другу, соотнести с местностью, где они расположены, и расчертить карту конкретного участка. За первым участком последовал второй, третий и так далее.

Геодезию принято подразделять на несколько областей:

  • высшая геодезия (представление о Земле как о планете);
  • топография (описание местности);
  • картография (создание планов, атласов и карт);
  • инженерная геодезия;
  • прикладная геодезия (геологические и экологические работы).

Чтобы построить какое-то капитальное сооружение, тоже требуется провести работы по разметке территории. Сравнить характеристики, указать координаты, нанести на план — все это требует проведения геодезических работ. Все работы, связанные с земной корой, именуют геодезическими изысканиями.

В состав геодезических работ входят:

  • разметка площадей;
  • разбивка основы под строительство;
  • контроль над параметрами сооружений;
  • составление планов и карт;
  • контроль над деформированием возводимых зданий.

При проведении геодезических работ крупных объектов или еще неосвоенных территорий требуется система специальных знаний, которая доступна только профессионалам. Урезать бюджет и экономить здесь не целесообразно — выйдет себе дороже.

Геодезические изыскания проводятся на протяжении всего комплекса строительных работ, и их результаты служат нормативами и правилами, которыми руководствуются строительные компании.

Оформление исполнительной документации

Исполнительная документация, оформление которой является обязательным, это документы, которые требуются в процессе строительства. Сведения, записанные в ней, используются при ремонте и обслуживании готового здания, прокладке или замене инженерных сетей. Для этого создана специальная форма для заполнения и изготовлены бланки.

После завершения земляных работ составляются первые схемы, в которые вносятся следующие сведения:

  • фактические и проектные размеры котлована;
  • крутизна откосов;
  • отметка верхней бровки котлована;
  • количество извлеченного грунта.

Чтобы отделить планируемые значения от реальных показателей, в исполнительной схеме котлована применяют следующее правило: фактические размеры указывают над линиями, а проектные – под ними.

Под схемой котлована обязательно приводится таблица, которая содержит общие сведения о проекте:

  • наименование объекта;
  • его шифр и номер;
  • вид строительства;
  • стадия строительства;
  • наименование организации, которая занималась составлением документа.

Здесь же могут быть указаны дополнительные сведения, примечания, касающиеся хода строительства. Например, причины отклонения от начального вида планировки.

В следующем видеоролике приводится пример, как составляется исполнительская схема:Подготовка котлована – это начальный и важный этап работы, от правильности выполнения которого зависит качество и долговечность строящейся конструкции. Эта работа включает в себя исследование местности и почвы, перепланировку коммуникаций и закрепление зыбкого грунта. Все измерительные работы, в том числе сравнение реальных значений с расчетами в проектной документации, выполняются группой геодезистов, периодически выезжающих на место стройки. Полученные таким путем данные заносятся в схему для дальнейшего использования в обслуживании нового здания.

Суть и принцип составления исполнительных схем котлована и сопроводительных таблиц. Какие сведения получают при геодезической контрольной съемке. Нормативные положения по исполнительной документации.

Исполнительные схемы котлованов являются составной частью строительной технической документации. Их оформлением занимаются специалисты после окончания контрольной геодезической съемки. На начальном этапе строительства работы с котлованом занимают основное время, потому что необходимо детально изучить соответствие сделанных меток проектным значениям при производстве земляных работ.

Важно определить отклонения отметок дна котлована на участке укладки фундамента и остальных конструкций, включая инженерные сети коммуникаций. Разница с проектными значениями может быть не более +/-5 см

Схемы оформляют по установленному государственному стандарту – РФ ГОСТ Р 51872-2002 для производственных, офисных и общественных зданий, промышленных сооружений, многоэтажных домов

Схемы оформляют по установленному государственному стандарту – РФ ГОСТ Р 51872-2002 для производственных, офисных и общественных зданий, промышленных сооружений, многоэтажных домов.

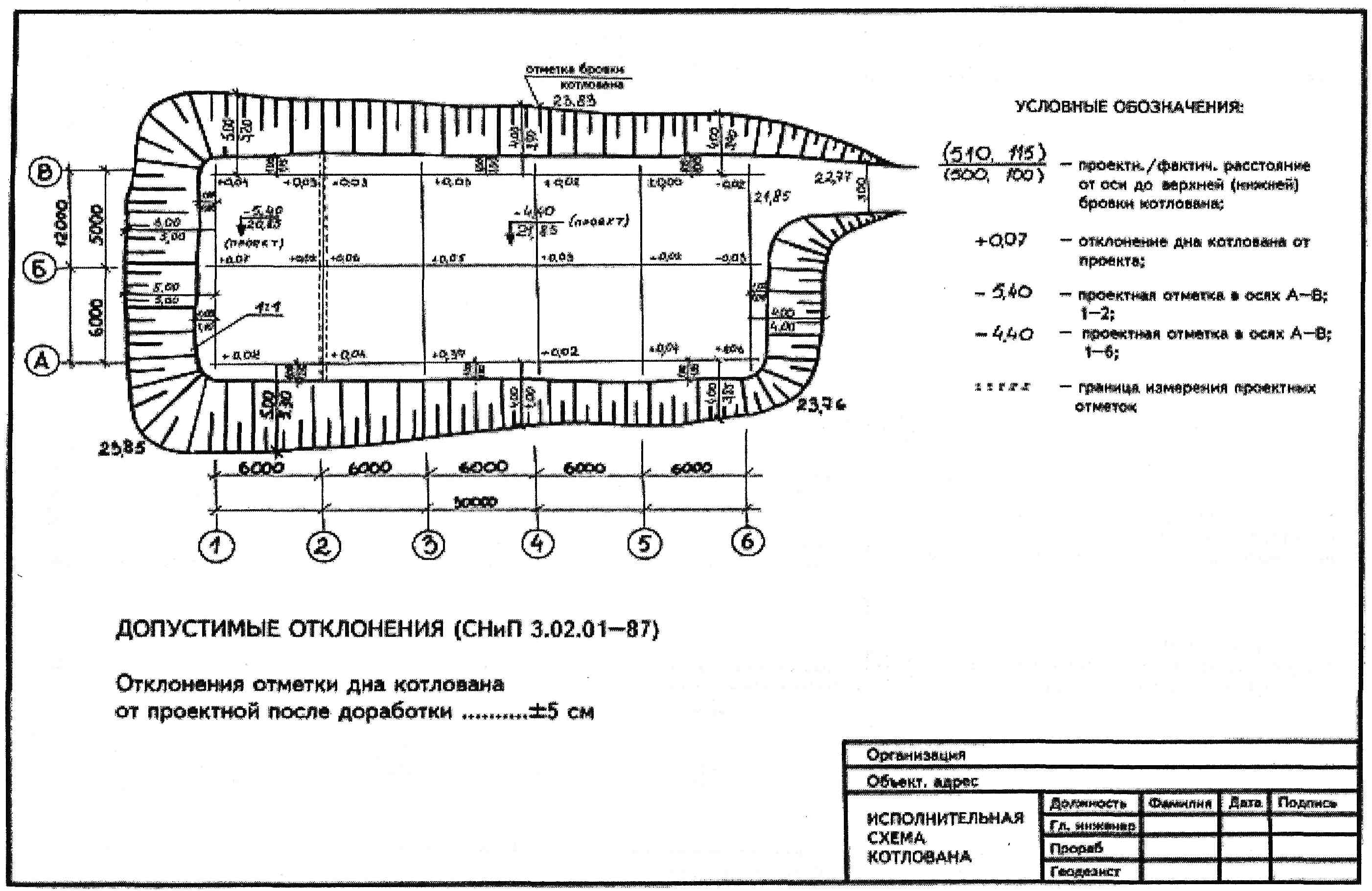

Исполнительная схема котлована

Скачать исполнительную схему котлована (форматDWG) в масштабе съемки 1:1000 Скачать исполнительную съемку котлована в формате PDF

Исполнительная схема выемки котлована

Для достижения наивысшей точности определения объемов земляных работ, следует предварительно выполнить поверхностную съемку участка, будущего котлована. При большинстве случаев — в зависимости от местности, изначально удаляется поверхностный слой, после чего опять выполняется съемка.

Предположим, что поверхностный (плодородный) слой осваивает глубину от 1м до 1.6м на всю площадь котлована. После съемки определяется разница между поверхностью до начала разработки и удаленным слоем. В отличии от других пород, часть плодородной почвы сохраняется рядом со строительной площадкой, так как со временем ее используют для обратной засыпки отдельных участков и элементов благоустройства территории. Вот мы выполнили две съемки до и после разработки, в результате чего получили разницу поверхностей. Для точного расчета объема изъятой почвы можно использовать программную среду «Digitals Delta» Подробнее о функциях программы на

Народные умельцы предлагают скачать

рабочую версию Digitals с подробным описанием по ее установке. По желанию узнайте о .

Теперь относительно расчета. Из памяти ел. тахеометра скачиваются данные (как правило котлован можно снять с одной станции, что упрощает обработку, c тахеометрами, в которых есть функция передачи в виде XYZ координат). Полученный файл с расширением.CSV можно переименовать в.DAT и без проблем открыть его через Digitals). Следует выполнить съемку строительной площадки в целом, еще до вмешательства техники, ведь кроме основного котлована здания, могут быть разработаны несколько площадок под технические сооружения, подпорную стенку или прочее постройки. Еще будет склад грунта — съемка поверхности места складирования также необходима. Из личного опыта был случай, когда после передачи разбивочной планово-высотной основы под строительство, отметки поверхности рельефа и элементы гидрографии на участке — не совпали с чертежами относительно топографии по факту. В таких случаях следует немедленно оповестить проектную организацию с предоставлением наглядных сравнительных съемок, в которых будут указаны различия так, как можно столкнуться с серьезными недостатками в процессе работы будущих систем дренирования, канализации, водоотвода и благоустройства в целом.

Для чего выполняется исполнительная схема обратной засыпки котлована?

Наряду с исполнительной схемой подготовленной выемки, планом съемки уложенных в нее конструкций, важным документом является и составляемая по окончании всех земляных работ исполнительная схема обратной засыпки котлована или траншеи. Геодезическая съемка поверхности земли, образовавшейся в результате выполнения обратной засыпки, проводится с целью вычисления объема грунтовой массы, использованной для засыпки свободного пространства выемки после укладки в нее элементов фундамента, труб и т. д. Расчет заполненного грунтом пространства выполняется путем сравнения результатов этой съемки с предыдущими исполнительными схемами.

Все виды исполнительных съемок земляных выемок, вплоть до завершающей съемки обратной засыпки грунта, производятся, используя одну систему плановых координат и высот (в Московской области это – МСК-50), а также единую геодезическую разбивочную основу.

Такие топогеодезические документы, как исполнительная схема котлована фундамента, схема траншей для прокладки подземных коммуникаций или других выемок инженерного назначения, могут быть заказаны компании «Московская геодезия» в любом уголке Московской области.

Заключение

При наличии претензий к окончательному результату работы при вводе здания в эксплуатацию, заказчик имеет право заказать геодезическую сверку. Как правило, ее проводит независимая инженерная организация.

По окончанию таких работ предоставляется проект-описание соответствия выполненной работы техническим требованиям.

Заказчик на основании выявленных нарушений, имеет право обратиться, в суд для возмещения ущерба. При этом все сведения о геодезистах, осуществлявших до начала капитального строительства ГРО, берут из акта освидетельствования геодезической основы объекта капитального строительства.

Заключение

Подготовка котлована — ответственный и важный этап. От качества проделанной работы зависит устойчивость постройки, возможность ее введения в эксплуатацию, прохождение проверок.

В результате правильно выполненной работы готовится исполнительная схема с точными расчетами и полным набором документов. Документация позволяет своевременно корректировать котлован, учитывать его исходные параметры. В результате не появляется сложностей при обустройстве фундамента и возведении зданий.

  • Реферат на тему экологические проблемы современности и пути их решения



  • Реферат на тему моя будущая профессия менеджер



  • Источники углеводородов нефть переработка нефтепродуктов реферат



  • Реферат на тему оттава



  • Реферат метеориты и их происхождение
Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
