Как оформить акты скрытых земляных работ — правила заполнения и пример
Производство земляных работ в строительстве требует особого подхода и качества исполнения, поскольку непосредственно от этого зависит безопасность и надежность эксплуатации зданий и сооружений, а также их долговечность. В этой связи на каждом его этапе производится оценка проведенных работ на соответствие инженерно-техническим требованиям и нормативам.
Понятие «скрытые земляные работы»
В соответствии с законодательством после завершения строительства домов и сооружений проводится их приемка специализированной комиссией, которая, собственно, и оценивает качество выполненных операций и пригодность строения к эксплуатации. Однако есть такие их виды, качество которых невозможно оценить после того, как строительство полностью окончено. Такие работы называют «скрытыми».
Для их оценки проводятся промежуточные осмотры на предмет качества исполнения с составлением соответствующей документации.
«Скрытые» операции условно можно поделить на два типа:
- внутренние;
- внешние, земляные.
Первый тип предполагает проведение рабочих операций внутри зданий и помещений. К ним, по большей части, относится прокладка коммуникаций. Внешние же предполагают осуществление инженерных операций с грунтом: его подготовкой к строительству, уплотнению и т. д.
Обследование и освидетельствование
После завершения того или иного этапа строительства на объекте создается специальная комиссия, которая проводит соответствующее обследование качества его исполнения. В обязательном порядке в ее состав должны входить профильные специалисты, которые представляют интересы как заказчика, так и подрядчика.
Перечень участников комиссии может быть расширен за счет представителей субподрядчиков, проектной организации и так далее, в зависимости от сложности возведения конкретного объекта.
Важно! При выявлении недостатков на данном промежуточном этапе комиссия может принять решение об отказе в освидетельствовании и приемке до их устранения. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями
На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями.
Какие акты составляются при скрытых земляных работах
Перечень соответствующих операций довольно широк, при этом достаточно привести наиболее распространенные, по окончанию которых составляются акты:
- освидетельствование грунтов;
- отрытие котлованов;
- консервация, расконсервация при вынужденных простоях;
- обустройство оснований под фундаменты, трубопроводы, коммуникации;
- снятие верхнего почвенного слоя;
- мероприятия по закреплению грунтов и подготовке оснований под строительство.
Пример составления актов скрытых земляных работ
По завершению приемки результатов комиссия оформляет специальный акт.
Важно! Наличие данной документации строго обязательно. Она будет необходима при итоговой приемке здания или сооружения. Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика
Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика.
Что должен содержать бланк
Строгой унифицированной формы акта не существует. В этой связи допускается использовать фирменные или сторонние бланки для его составления. Однако документ в обязательном порядке должен содержать следующую информацию:
- наименование рабочего процесса;
- описание технологии;
- наименование и адрес объекта;
- ФИО участников приемной комиссии;
- подписи и дата составления документа.
Кроме этого, желательно, чтобы акт был заверен печатями соответствующих организаций.
Образец акта:
Порядок заполнения
Документ составляется в обязательной письменной форме в количестве экземпляров, которое необходимо для каждого заинтересованного лица. В акте отражено решение комиссии, что заверяется подписями каждого ее члена. После заполнения бумаги хранятся вместе с остальной технической документацией.
Акт на скрытые земляные работы применяется при оформлении промежуточного приема того или иного вида скрытых строительных работ. Он не имеет унифицированной формы. Однако обязателен для составления.
Скачать бланк акта освидетельствования скрытых работ
Состав исполнительной документации
С перечнем основных документов мы ознакомились, теперь давайте разберемся, в каком составе и в какой очередности исполнительная документация должна быть разложена в наших папках или блоках:
Титульный лист
В верхней части указывается наименование заказчика и подрядчика. В центре пишется заголовок «ПРИЕМО-СДАТОЧНАЯ ДОКУМЕНТАЦИЯ», под которым должно быть название объекта или наименование работ. Мы описали наиболее часто встречающееся оформление титульного листа, однако возможны и другие варианты в свободном стиле, так как никакими нормативами это не ограничена.
Реестр исполнительной документации, находящейся в данной папке
Реестр представляет собой пакет исполнительной документации, для оформления которого применима Форма № 1.2 ВСН 012-88 (Часть II). Обычно, реестр комплектуется в двух экземплярах, на каждом из которых заказчик ставит отметку при сдаче – «исполнительная документация сдана». По сути, это является главным документом, удостоверяющим окончание работ на объекте строительства.
Ведомость внесённых изменений проекта по данному сооружению
Согласно Форме № 1.4 ВСН 012-88 (Часть II), в данную ведомость вносятся все изменения проектных решений, а также прикладываются заверенные копии писем по согласованиям заказчиком изменений проекта и проектировщиком, а также заверенные копии согласований изменений проекта. Образец заполнения ведомости внесенных изменений
Общий журнал работ или специальные журналы по видам работ
На объекте строительства общий журнал работ ведется линейными инженерно-техническими работниками (ИТР), то есть прорабами или мастерами.
С марта 2016 года в силу вступил Приказ Ростехнадзора N 428 от 26 октября 2015 года, согласно которому были внесены некоторые изменения в формы актов исполнительной документации. Перемены коснулись и «Общего журнала работ». Поэтому некоторые заказчики и представители органов государственного надзора уже требуют заполнения по новым правилам.
Правда, на некоторых объектах всё ещё разрешается использовать «Общий журнал работ» в соответствии со СНиП 12-01-2004, который проще и удобнее в заполнении, чем изменённый РД 11-02-2006. Вышенаписанное можно отнести и к актам на скрытые работы, и к актам приемки ответственных конструкций.
Акты освидетельствования скрытых работ и исполнительные схемы к ним
Здесь пока ещё широкое поле для маневров. Можно использовать РД 11-02-2006 с внесёнными изменениями или СНиП 12-01-2004, который более проще и удобнее в заполнении, чем изменённый РД аналог. Акты на скрытые работы
Акты испытаний, акты приемки, освидетельствования и исполнительные схемы к ним
Акты на скрытые работы, акты промежуточной приемки ответственных конструкций, акты испытаний раскладываются внутри лапки в хронологической последовательности и оформляются в соответствии с РД 11-02-2006 с внесёнными изменениями или СНиП 12-01-2004. Акт приема работ
Документы о качестве
К данному виду документов относятся сертификаты и паспорта (технические, на примененные материалы, на оборудование) и другие бумаги, удостоверяющие качество используемых конструкций и деталей. А также, различная сопроводительная документация к ним.
Разрешительная документация
К разрешительной документации относятся приказы о назначении ответственных лиц на объекте, лицензии на выполнение определенного рода работ и т.д.
Исполненные чертежи
Речь идет о комплекте рабочих чертежей на строительство объекта, предъявляемый к приемке и разработанного проектными организациями. На комплекте чертежей лицами, ответственными за производство строительно-монтажных работ, делаются пометки с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, согласованными с авторами проекта. Исполнительные чертежи
Инженерное освидетельствование котлована, проводимое по окончании земляных работ
Внимание! В столице и многих городах Московской области, где не редкость – обнаружение при земляных работах фрагментов культурного слоя (археологических напластований) или техногенных образований (локальных скоплений насыпного грунта, несанкционированно захороненных отходов, участков давно вышедших из строя подземных коммуникаций, фундаментов) освидетельствование котлованов нашими представителями имеет особенно большое значение. Внимание! Иногда разница в описаниях грунтов, сделанных исполнителями изыскательского инженерно-геологического отчета и нашими специалистами, составляющими акт освидетельствования акт котлована, бывает обусловлена субъективными особенностями восприятия конкретного геолога (например, могут отличаться указанные оттенки цвета горной породы). Несовпадения такого типа не отражаются на выводах о прочностных качествах основания, признаются нами несущественными и не влекут за собой последствий
В качестве приложений к акту мы составляем исполнительный план с нанесенными на нем осями строительного объекта, поперечный и продольный профили, схему развертки закладного крепления. Собранные сведения, на основании которых нами составляется акт освидетельствования котлована, позволяют установить, пригоден ли обследованный котлован к использованию по назначению, либо он нуждается в доработке с целью более точного соответствия проекту и недопущения осложнений при закладке фундамента
Несовпадения такого типа не отражаются на выводах о прочностных качествах основания, признаются нами несущественными и не влекут за собой последствий. В качестве приложений к акту мы составляем исполнительный план с нанесенными на нем осями строительного объекта, поперечный и продольный профили, схему развертки закладного крепления. Собранные сведения, на основании которых нами составляется акт освидетельствования котлована, позволяют установить, пригоден ли обследованный котлован к использованию по назначению, либо он нуждается в доработке с целью более точного соответствия проекту и недопущения осложнений при закладке фундамента.
Задокументированные итоги нашей деятельности – акт освидетельствования котлована – учитывает различные характеристики обследуемой выемки. В группу, занимающуюся осмотром, мы включаем как квалифицированных геодезистов, так и опытных геологов. Объясняется это тем, что акт освидетельствования и приемки котлована предусматривает контрольную проверку не только геометрических параметров (глубины, формы), но еще и инженерно-геологическое освидетельствование дна котлована и его стенок.
Оно необходимо для подтверждения нами соответствия показателей фактически вскрытых грунтовых слоев тем геологическим характеристикам, которые ожидались, исходя из результатов предпроектных инженерных исследований земельного участка. Вызов Геолога для Освидетельствования Грунтов основания Котлована
Читайте на сайте «Россия-Украина»:
- Вызов ДПС на Место Аварии Телефон Иркутск
- Выкупим Долю в Квартире по Рыночной Стоимости
- Выплаты по ОСАГО Машина Ремонту не Подлежит
- Где в омске Сделать Полис Дмс для Иностранных Граждан
- Где в Смоленске Можно Поменять Водительские Права
Внимание! В связи с последними изменениями в законодательстве, юридическая информация в данной статьей могла устареть! Наш юрист может бесплатно Вас проконсультировать — напишите вопрос в форме ниже
Акт освидетельствования и приемки котлована
Купить бумажный документ с голограммой и синими печатями. подробнее
Цена на этот документ пока неизвестна. Нажмите кнопку «Купить» и сделайте заказ, и мы пришлем вам цену.
Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»
Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.
Этот документ находится в:
- Раздел Строительство
Строительная организация ________________________________
(наименование и месторасположение,

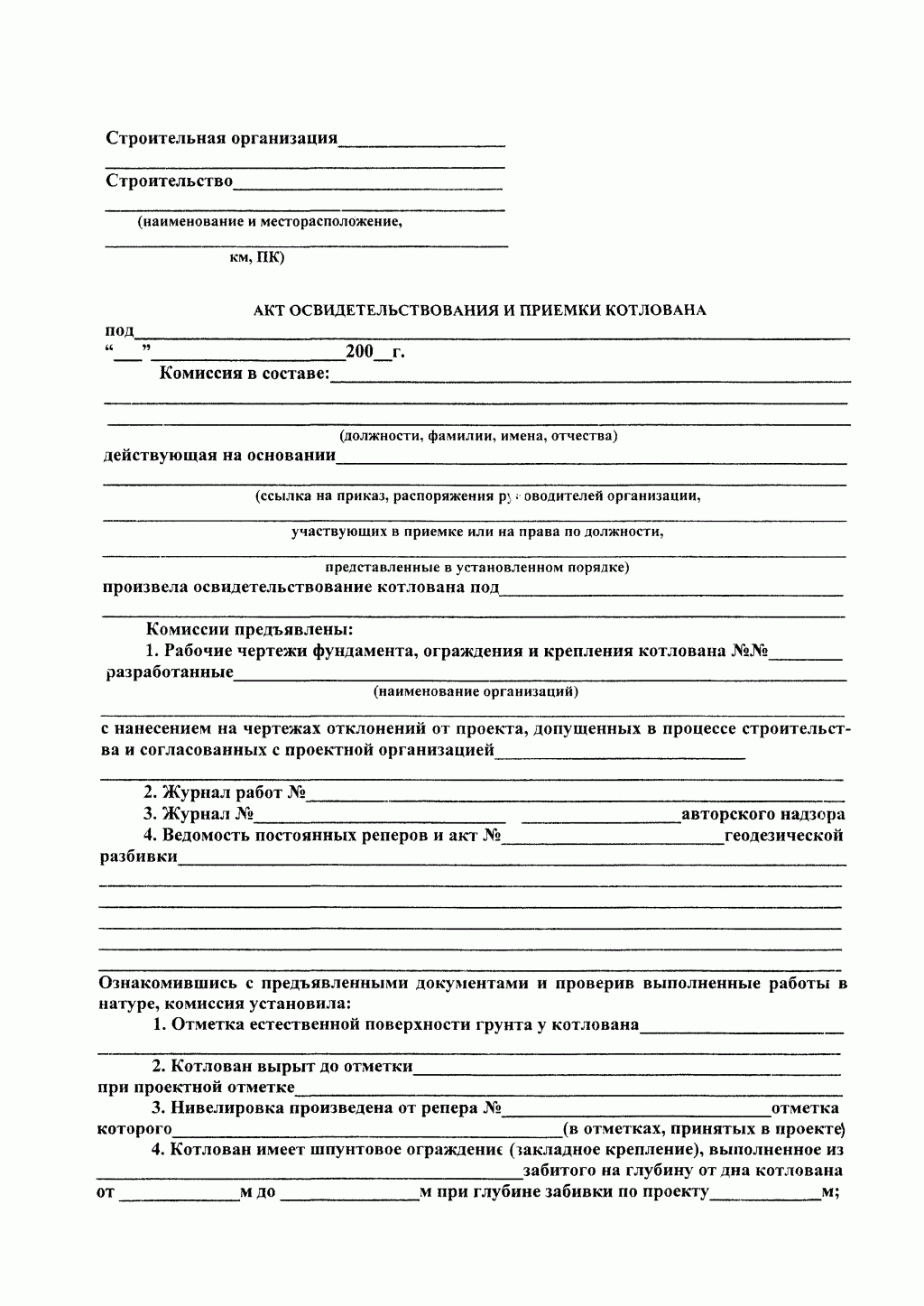

АКТ ОСВИДЕТЕЛЬСТВОВАНИЯ И ПРИЕМКИ КОТЛОВАНА
«__» _____________________ 200_ г.
Комиссия в составе: _______________________________________________________
(должности, фамилии, имена, отчества)
действующая на основании ___________________________________________________
(ссылка на приказ, распоряжения руководителей организации,
участвующих в приемке или на права по должности,
представленные в установленном порядке)
произвела освидетельствование котлована под ___________________________________
1. Рабочие чертежи фундамента, ограждения и крепления котлована № ___________
с нанесением на чертежах отклонений от проекта, допущенных в процессе строительства и согласованных с проектной организацией ________________________
2. Журнал работ № ________________________________________________________
3. Журнал № ____________________________________________ авторского надзора
4. Ведомость постоянных реперов и акт № _______________________ геодезической разбивки ___________________________________________________________________
Ознакомившись с предъявленными документами и проверив выполненные работы в натуре, комиссия установила:
1. Отметка естественной поверхности грунта у котлована _______________________
2. Котлован вырыт до отметки ______________________________________________
при проектной отметке ______________________________________________________
3. Нивелировка произведена от репера № _____________________________ отметка
которого ______________________________________ (в отметках, принятых в проекте)
4. Котлован имеет шпунтовое ограждение (закладное крепление), выполненное из __________________________________________ забитого на глубину от дна котлована
от ___________ м до ____________ м при глубине забивки по проекту ____________ м;
Отметка верха ограждения ___________________________________________________
Соответствие проекту и состояние ограждения __________________________________
(указать отклонения в положении шпунта,
крепления на отметках верха и поверхности грунта,
наличие всех обвязок и распорок; качество сопряжений,
замкнутость контура шпунта в плане и т.д.)
5. Размеры котлована понизу в плане с нанесением проектных осей и плана фундамента приведены в приложении № _______________________ к настоящему акту
6. Отметка воды (вне котлована на дату составления акта) ______________________
7. Отметка рабочего горизонта воды, принятая в проекте _______________________
8. Интенсивность водоотлива _________________________________________ м 3 /час
9. Грунт на дне котлована состоит из ________________________________________
и залегает ниже котлована, согласно данным бурения (шурфования) на глубину ____ м, после чего идет _____________________________________________________________
10. Данные о заглушении ключей ____________________________________________
11. Результаты испытаний несущей способности грунта ________________________
Расчетное сопротивление данного грунтового основания может быть принято _____
________________ кг/см 2 , при принятом в проекте _______________________ кг/см 2
1. Работы выполнены в соответствии с проектом, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
Предъявленные к приемке работы приняты с оценкой качества __________________
2. Разрешить заложение фундамента на отметке _______________________________
(в отметках, принятых в проекте)
1. Проектный и исполнительный план котлована с привязкой к осям сооружения.
2. Продольный и поперечный разрезы по котловану с нанесением проектных и фактических отметок.
3. Результаты контрольного бурения или шурфования от «__» _____________ 200_ г.
с нанесением геологических данных, указанных в проекте.
4. Акт испытания несущей способности грунта основания.
Акт проверки качества грунтов основания к техническому заключению Мосгоргеотреста
произвели осмотр открытого котлована для фундаментов под строительство _________
___________________________________________________________________________
(наименование объекта)
На участке по адресу: ________________________________________________________
__________________________________________________________________________
(район застройки, квартал, улица, корпус, № дома)
При осмотре установлено:
1. Грунт на отметке заложения фундаментов в котловане соответствует данным инженерно-геологических изысканий и представлен: _____________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
2. Грунтовые воды при разработке котлована ___________________________________
__________________________________________________________________________
__________________________________________________________________________
3. Планировочные отметки поверхности по проекту _____________________________
__________________________________________________________________________
4. Плановое положение габаритов здания _______________________________________
___________________________________ соответствует эскизу М 1:500, приложенному к техническому заключению № ________________________________________________
__________________________________________________________________________
__________________________________________________________________________
5. Отметки дна котлована составляют:
|
по проекту фактически |
_______________________________________________________________ _______________________________________________________________ |
6. Конструкция фундаментов по проекту ________________________________________
___________________________________________________________________________
7. Принятый тип и размеры фундаментов по рабочим чертежам подтверждаются расчётами в соответствии с проектной документацией и техническими регламентами нормами и правилами), иными нормативными правовыми (актами) _________________
___________________________________________________________________________
___________________________________________________________________________
8. При производстве земляных работ не встречались препятствия (слабые грунты, старые колодцы, фундаменты старых зданий, выгребные ямы и т.п.), которые внесения изменений в проект фундамента _____________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
4. Дата начала работ «__» ________________ 20__ г.
5. Дата окончания работ «__» ________________ 20__ г.
Ввиду изложенного, земляные работы по устройству основания выполнены в соответствии с проектной документацией и техническими регламентами (нормами и правилами), иными нормативными правовыми актами.
Основание фундаментов не вызывает опасений деформаций здания в процессе его строительства и эксплуатации. Разрешается приступить к устройству фундаментов.
Бланк акта освидетельствования скрытых работ скачать в формате Word
Пример акта можно скачать. Этот акт просто корректировать и он многократно применялся на практике при строительстве объектов. При распечатке нужно учитывать чтобы акт был на одном листе с двух сторон т.к. подписи ответственных лиц все на второй стороне. Пример акта заполнен по максимальным требованиям которые я встречал в работе. На практике заполняется только то, что требует представитель технического надзора (строительного контроля) Заказчика, или инспектор Госстройнадзора. Вместо приказа о назначении ответственного лица может быть доверенность. Даты начала работ и окончания работ должны соответствовать записям в Общем журнале работ (РД-11-05-2007).
Последовательность прохождения процедуры освидетельствования
Прохождение процедуры освидетельствования составляет целевое назначение приемки и обследования скрытых работ, а также оценки состояния и качества грунтов основания и открытых рвов под фундаменты. Последовательность процедуры состоит из нескольких составных частей:
- Предварительная подготовка. В данной части производится ознакомление с документацией на строительство объекта и сбор необходимых материалов, приборов и инструментов для освидетельствования. Также определяется цель освидетельствования.
- Осмотр котлована. В данной части производится осмотр котлована на предмет наличия нежелательных отклонений от проекта, таких как неровности, трещины, проседание грунта и других дефектов. При этом осмотр осуществляется как внешний осмотр, так и визуальный осмотр внутри котлована.
- Обследование скрытых работ. В данной части производится обследование скрытых работ, таких как прокладка коммуникаций, укладка арматуры, заливка бетона и других скрытых конструкций. При этом осуществляется контроль соответствия выполненных работ требованиям проекта и документации.
- Осмотр открытых рвов под фундаменты. В данной части производится осмотр открытых рвов под фундаменты на предмет наличия несоответствий проекту и дефектов. При этом осуществляется визуальный осмотр и измерение параметров рвов.
- Оценка состояния грунтов основания. В данной части производится оценка состояния грунтов основания на предмет прочности, устойчивости и иных характеристик. При этом осуществляется измерение параметров грунтов и проведение необходимых испытаний.
- Составление документации. В данной части производится составление документации, в которой фиксируются результаты освидетельствования, выявленные дефекты и несоответствия, а также предлагаемые меры по устранению выявленных проблем.
- Приемка работ. В данной части производится приемка выполненных скрытых работ и освидетельствования грунтов основания. Приемка может сопровождаться проверкой документации и проведением испытаний.
Последовательность прохождения процедуры освидетельствования является важной составляющей в обеспечении качества строительства и безопасности объекта. Правильное выполнение всех этапов процедуры гарантирует обнаружение и устранение возможных дефектов и несоответствий, а также подготовку полной документации для дальнейшего использования при эксплуатации объекта
