Какой толщины нужно делать гипсокартонные перегородки

Перегородка и дверь

В любую перегородку из ГКЛ можно установить дверь. Об этом читаем тут. Здесь, напомню, что вес полотна двери должен быть:

• Не более 25 кг, для стек ПС без укрепления брусом;
• Не более 50, 75,100 кг, если используются стойки в проёме двери типа UA 50\75\100.

Примечание: Стойка UA стандартная силовая (усиленная) стойка компании Кнауф.

Выводы

Перегородка из двух слоев гипсокартона по затратам превышает перегородку С111 (перегородка в один слой). Наверное, по этому, в квартирах и домах с потолками до 3 метров предпочитают делать однослойные перегородки, что в принципе не правильно, так как однослойные перегородки больше подходят для технических помещений.

Gipsokart.ru

Keywords:

Толщина перегородки из гипсокартона: минимальная и оптимальная Расчет стены из ГКЛ

В течение довольно долгого времени для разделения пространства помещений используются перегородки из гипсокартона.

Они имеют преимущества перед кирпичными или деревянными аналогами по причине своей легкости, быстрого монтажа и хороших звукоизоляционных свойств.

Толщина перегородки из гипсокартона зависит как от замыслов дизайнера, так и от условий эксплуатации, требуемого уровня шумоизоляции и предполагаемой нагрузки.

Типы каркасных перегородок

Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев.

Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом.

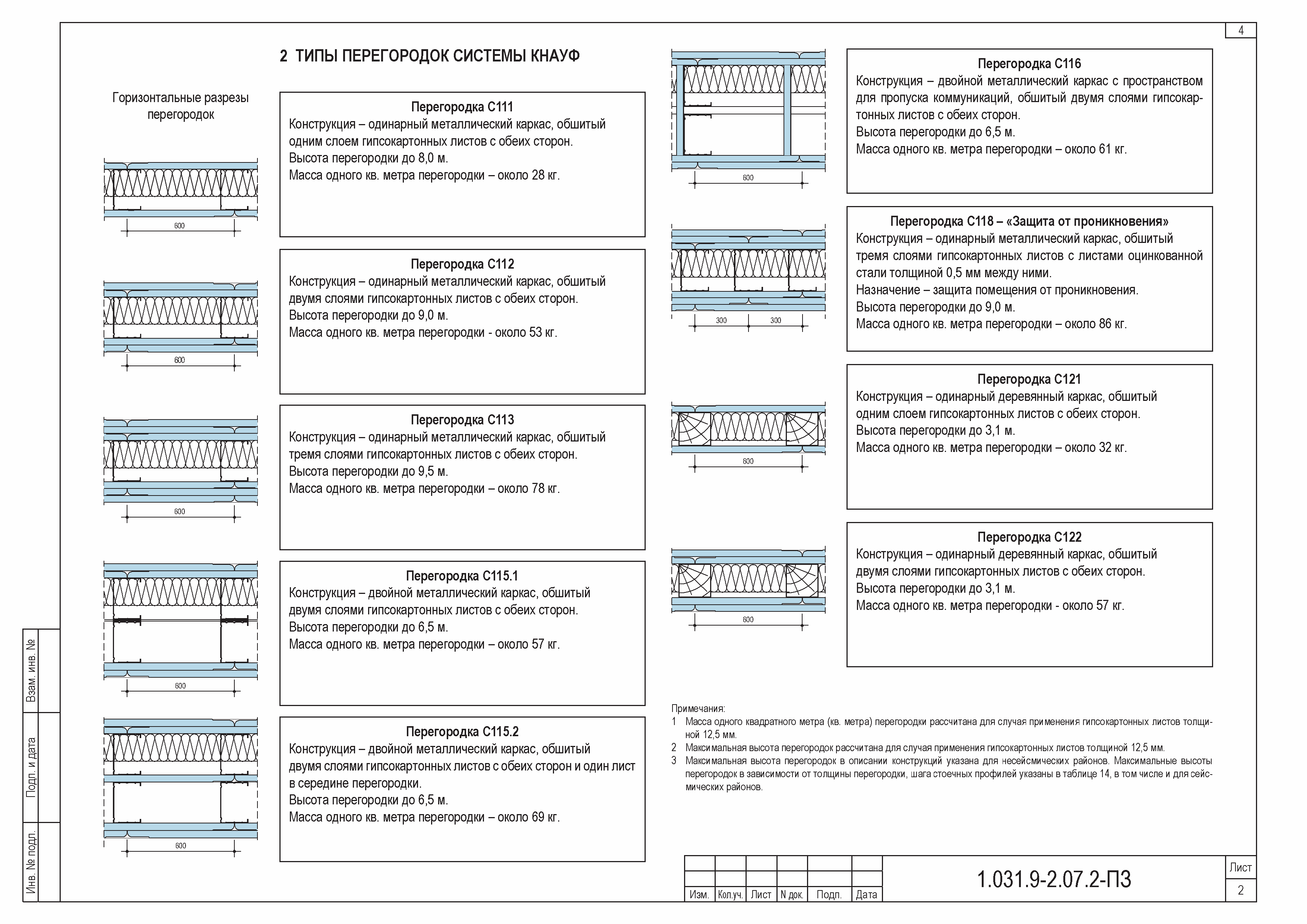

Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.

Тип конструкции	Основные параметры	Основные характеристики
С111	Масса 1 м 3 составляет 28 кг, высота может достигать до 8,0 м.	Конструкция представляет собой одинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами ГКЛВ — водостойкого гипсокартона — в один слой. Внутри заполнена тепло — и шумоизолятором в виде минераловатной плиты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Минимальная толщина гипсокартонной перегородки С111 зависит от ширины профиля и листов ГК.
С112	Масса 1 м 3 –53 кг, высота от 4, 0 до 9,0 м.	Одинарный металлический каркас имеет двухслойную обшивку листами гипсокартона с обеих сторон. Наполнитель – минеральная вата. Тип конструкции обеспечивает более высокие звукоизоляционные характеристики (индекс RW – до 50 дБ) и огнестойкость (предел – 1,25 часа). Применяется как при перепланировке, так и в капитальном строительстве.
С113	Высота может составлять до 9,5 м. Масса 1м 3 – около 78 кг.	Каркас из стального профиля имеет «одинарную» конструкцию и обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. Минеральная вата, заполняющая «внутренности», помимо защиты от шума, отлично сберегает тепло. За счет увеличения количества слоев ГКЛ повышаются звукоизолирующие свойства.
С115.1.	Высота – до 6,5 м, масса 1 м 3 – 57 кг.	Оборудована двойным каркасом из стального профиля, который обшит двумя слоями гипсокартона. Наряду с прочностью и отличными показателями огнестойкости, обладает высокими звукоизоляционными характеристиками. Толщина гипсокартонной перегородки зависит от ширины используемого профиля, но даже ее минимальные значения позволяют применять конструкцию как при ремонте, так и при новом строительстве.
С115.2.	Масса 1 м 3 составляет 69 кг. Макс. высота 9,0 метров.	Кроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности увеличивается прочность перегородки, а также ее шумо – и теплоизоляционные свойства. Внутри заполнена плитами из минваты.
С116	Высота от 4,5 до 6,5 м. Масса 1 м 3 составляет 61 кг. Минимальная толщина перегородки С116 – 220 мм.	Особенностью этой конструкции из двойного металлического каркаса, обшитого листами ГКЛ в два слоя, является наличие пространства для коммуникаций. Данный тип перегородок обеспечивает возможность прокладки труб отопления, водопровода или канализации, а также скрытого монтажа электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции С116 составляет 50 дБ.
С118	Масса 1 м 3 — 86 кг. Макс. высота – 9 м	Перегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0,5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции.
С121	Масса 1 м 3 – 32 кг. Макс. высота 3,1 м.	Каркас изготовлен из деревянного бруса, который имеет влажность 12% и обшит с обеих сторон одним слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона типа С121 зависит от ширины бруса и листов ГК.
С122	Масса 1 м 3 составляет около 57 кг. Высота 3,1 м.	Отличается двухслойной «обивкой» деревянного каркаса листами гипсокартона. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

Различные свойства

Помимо того, что гипсокартон может иметь разные геометрические размеры, он может быть еще и с различными свойствами. Общие обозначения, используемые при маркировке и в определении типа ГКЛ, тоже стандартны. Их всего четыре, и запомнить все несложно:

• ГКЛ – обычный, не имеющий особенных свойств
• ГКЛВ – детали, имеющие особенную сопротивляемость влаге и воде. Это достигается благодаря специальному покрытию и пропиткам. Помимо стойкости к воде, этот вид материала еще и антигрибковой пропиткой обрабатывается, что защищает его от развития плесени и вредных бактерий
• ГКЛО – разновидность, со способностью противостоять открытому огню. В отличии от стандартных видов, после сгорания верхнего слоя не рассыпается, а остается целым. Достигнута такая прочность благодаря армированию стекловолокном
• ГКЛВО – совмещает в себе свойства влагостойкого и огнеупорного типов. Таким видам присущи признаки обоих видов – и огнеупорные качества, и невосприимчивость к воде.

Первый отличительный признак того, что гипсовый лист особенный, будет в бумаге, которой он покрыт, и цвете надписи на нем.

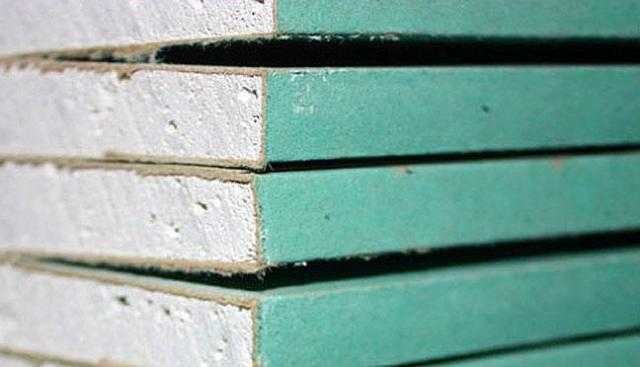

Зеленый картон покрывает влагостойкий ГКЛ, а если при этом, на нем надпись красного цвета, то это означает, что помимо сопротивляемости воздействию влаги, он еще и огнестойкий. Простой влагостойкий материал, маркируется синей надписью.

Красная бумага – отличительный признак огнеупорного типа гипсовых листов, но, бывают и серые их разновидности. Маркировка всегда выполняется красным цветом, как в случае с влагостойкими видами.

Серый цвет покрытия, выделяет самые обычные листы. Если только маркированы они синей надписью. Если надпись другого цвета, нужно внимательно прочитать характеристики материала, возможно перед вами огнестойкий вид.

Акустический тип этого материала, можно отличить даже не читая маркировку и не уделяя внимания цвету бумаги. Он имеет характерную перфорацию по всей площади, так что перепутать его с другими невозможно. Применять подобный гипсокартон желательно только в обычных и сухих комнатах, а размеры листа, у него, будут свойственные обычным типам ГКЛ.

Расчет перегородки из гипсокартона

Вступление

Проблема разделения жилого и офисного пространства принципиально решается двумя способами. Во-первых, в нужном месте строятся лёгкие межкомнатные перегородки из гипсокартона. Во-вторых, используется более современный метод изменения планировок с помощью раздвижных перегородок.

В отличие от стационарных перегородок откатные стены позволяют менять пространство в зависимости от ситуации. Например, в большом зале монтируются раздвижные перегородки и превращают зал в три полноценные, звукоизолированные комнаты.

При необходимости откатные стены сдвигаются и в вашем распоряжении большой зал.

О расчёте

Расчет перегородки из гипсокартона производится до начала работ, для определения количества материалов для перегородки из гипсокартона. Начать расчет следует с определения типа самой перегородки, определения количество слоев гипсокартонной обшивки.

При расчете не забываем о расчете количества звукоизоляционного материала, материала для электропроводки. Подготовка полного списка материала позволит закупить материал в одном месте и осуществить его разовую доставку.

 Расчет перегородки из гипсокартона делаем после того, как выбираем тип перегородки.

С чего начать расчет перегородки из гипсокартона

Необходимо определиться с количеством слоев обшивки и с ее толщиной. Толщина перегородки зависит от типа профиля для перегородки. Количество слоев напрямую зависит от толщина перегородки, чем она толще, тем больше слоев гипсокартона нужно. Правда, больше трех слоев гипсокартона планировать не нужно.

• Так, например, декоративная перегородка делается на каркасе из профилей толщиной 50 и 75 мм. Такую перегородку можно сделать из потолочного гипсокартона толщиной 9,5 мм и даже, подойдет 6 мм.
• Для перегородки с дверью нужно применять профиль шириной 100 мм. Причем обшить такую перегородку нужно в два слоя, использую стеновой лист гипсокартона толщиной 12, 5 мм. Также, дверной проем нужно укрепить деревянным брусом.

Для звукоизоляции нужно запланировать прокладку минеральной ваты в конструкции каркаса. Чем лучше нужна звукоизоляция, тем толще нужна перегородка и тем больше слоем минеральной ваты потребуется. Нельзя забывать о покупке звукоизоляционной ленте Дихтунгбанд. Она проклеивается между всеми направляющими профилями и основанием ( стеной и полом).

Каркас перегородки собирается из направляющего профиля ПН или UD и стоечного профиля ПС (CD). Длина профилей 3 метра. Ширина профилей зависит от производителя, и немного различаются у Кнауф и Гипрок. Подробно о профилях в статье: Профиль для перегородки из гипсокартона.

Расчет перегородки из гипсокартона — профили

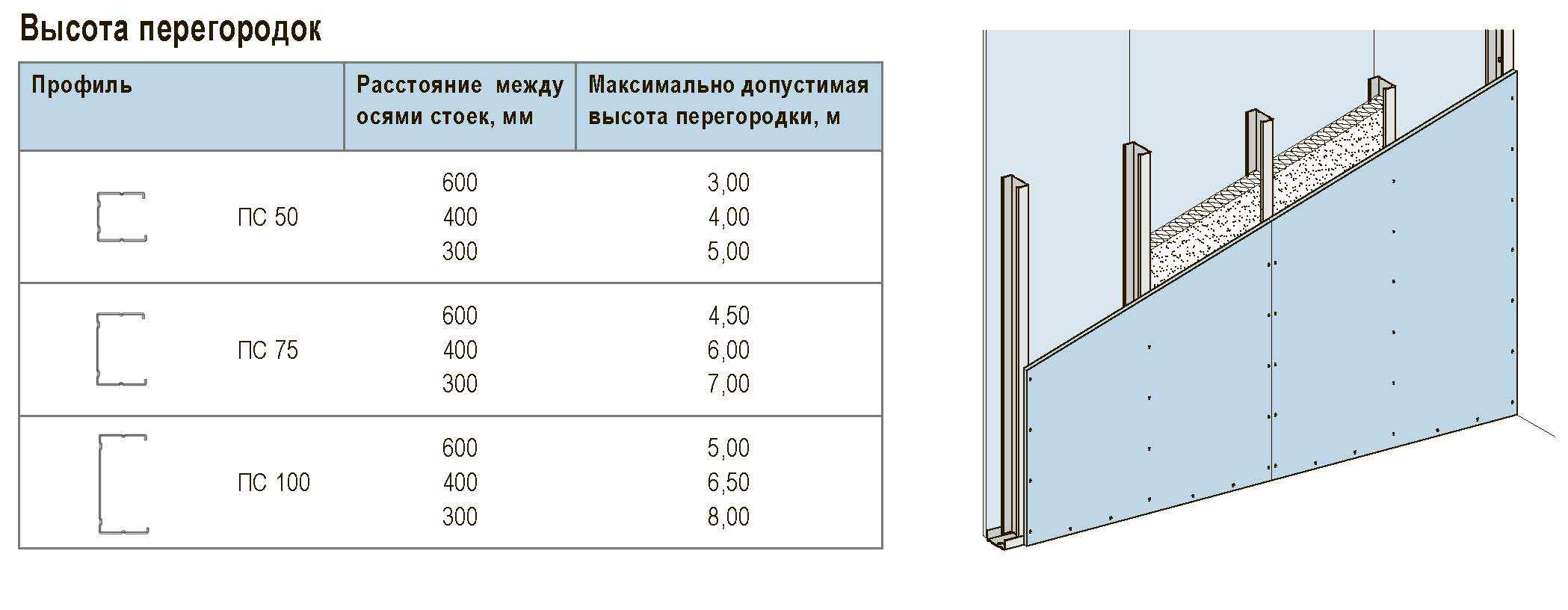

Количество стоечных профилей зависит от планируемого шага их установки. Стандартный шаг между стоечными профилями 60 см. Это связано с размером листа гипсокартона. В небольших перегородках шаг между стойками уменьшают до 30/40см. Если Высота потолков выше 3 метров, то их нужно наращивать. Наращивание производится попеременно, сверху, снизу, сверху и т.д.

Количество направляющих профилей равно периметру перегородки плюс 10-15 % запаса.

Расчет дополнительных материалов

В расчет перегородки входит расчет электропроводки, труб сантехники, саморезов для крепления каркаса типа LN (если нет просекателя) и для крепления листов гипсокартона типа TN.

Крепеж для гипсокартона рассчитываются из расчета 60 штук на 1 полный лист гипсокартона.

При однослойной обшивке используют шурупы длиной 25-30 мм, при двухслойной обшивки используют шурупы 45 мм, для второго слоя.

Если перегородка будет краситься нужно, подумать и о приобретении краски. Обычно покупают водоэмульсионную краску, с повышенной прочностью к истиранию.

Рекомендации по расходу материала

Хотя понятно, что расчет материала для перегородки зависит от конкретного случая и рассчитывается, что называется. По месту. Однако приведу таблицу расчетов, предлагаемую компанией Кнауф.

Это весь расчет перегородки из гипсокартона.

Gipsokart.ru

Выбор толщины листа

Безусловно, основной размер фальшстены по толщине определяет профиль, но свою лепту вносит и гипрок, который выпускается в трех типоразмерах.

• 12,5 мм – самый подходящий тип (и толщина) для создания перегородок;
• 9,5 мм – используется для подвесных потолков;
• 6,5 мм – самый тонкий тип (арочный). Оказывается незаменим при монтаже на криволинейно созданный каркас из металлопрофиля, гораздо легче гнётся.

Гипсокартонные конструкции позволяют прекрасно разделить пространство помещения, но при этом ни в коем случае нельзя забыть о планировании прохода или дверного проёма

Суммарные показатели толщины перегородки

Таким образом, суммарная толщина гипсокартонных перегородок определяется толщиной используемого профиля и толщиной листа.

Можно привести следующие наиболее широко используемые варианты перегородок по толщине (без учета незначительной погрешности на крепёж и отделку, которая может давать увеличение в 2-4 мм):

125 мм – ПС-профиль в 100 мм + 2 листа с двух сторон. Такая толщина полностью отвечает многолетним стандартам выполнения внутренних стен, выполненных капитальным образом при панельном строительстве.

73 мм – арочный ПП-профиль в 65 мм + 2 листа самого тонкого гипсокартона с двух сторон. Самая тонкая перегородка, которая может получиться в комбинации гипсокартон-профиль-гипсокартон. Такая минимальная по толщине фальшстена носит только декоративный характер, не стоит возлагать на неё какие-либо надежды с точки зрения нагрузки. (см. также статью Профиль для перегородок из гипсокартона: основа каркаса фальшстены )

Альтернативные варианты для увеличения жесткости

Приведённые два размера являются граничными по жесткости – максимальным и минимальным. Но цели дизайна иногда заставляют создавать самые различные комбинации. На самый широкий ПС-профиль вы можете наложить слой самого тонкого гипсокартона, скомбинировав сразу несколько слоёв. При этом, правда, придётся запастись изрядным дополнительным количеством саморезов.

По мере монтажа помещение преображается буквально на глазах, но необходим предварительный расчёт соотношения ширины листов гипсокартона и расположения профилей

На стандартный лист размером 2,5х1,2 м требуется около 60 саморезов. Если вы решили уложить 2 слоя один на один, первый слой потребует не больше 6-8 саморезов длиной в 2,5 см. Их необходимо размещать с шагом в 1 м. А вот второй слой уже потребует в 4 раза больше крепежа длиной в 3,5 см, при этом шаг установки должен составлять 25 см.

Полезный совет! При монтаже на металлическом каркасе листов с двух сторон следуйте давнему строительному правилу размещения в шахматном порядке. Листы с обратной стороны смещайте ровно на половину ширины. Такой нехитрый приём позволяет заметно увеличить жесткость всей конструкции.

Если толщина перегородки значительно превышает толщину конструкции (профиль – два гипсокартонных листа), особую заботу придётся проявить о торце фальшстены

Хороший дизайн требует максимального использования всех предоставляемых площадей. Созданием более широкой фальшстены вы можете обеспечить себе дополнительные площади в торце. В этой ситуации вам придется позаботиться об увеличении надёжности каркаса за счёт внесения в конструкцию дополнительных горизонтальных поперечин.(см. также статью Как сделать нишу из гипсокартона: советы и рекомендации )

Ни одна инструкция не научит вас, как это можно сделать, здесь главенствует фантазия и конструкторская мысль, а исходный материал всё тот же – 4 вида металлических алюминиевых профилей, крепёж и фото возможных вариантов воплощения.

Не будем забывать и о такой возможности, как деревянный каркас – в некоторых случаях он может показаться удобнее каркаса из металлопрофиля

Использование металлических деталей для монтажа перегородки

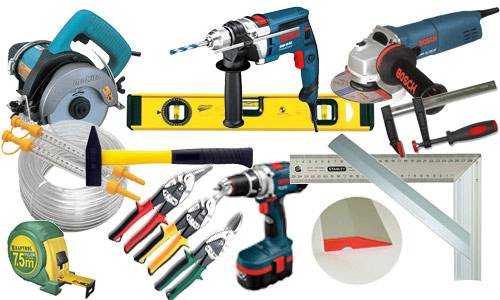

Инструменты для обработки профиля

Главное преимущество, которыми обладает практически любая перегородка из профиля для гипсокартона — это ее технологичность и простота монтажа.

Для работы с металлическими панелями нам будут нужны:

Пила по металлу — самый удобный инструмент для подгонки панелей под нужный нам размер. Лучше всего для этой цели подходят дисковые пилы с отрезными полотнами или же сабельные модели.

Обратите внимание! Использование «болгарки» со шлифовальным диском нежелательно, поскольку в зоне высокого нагрева элемент утрачивает антикоррозионные характеристики, при высокой влажности в помещении обрешетка может начать ржаветь

• Ножницы для работ по металлу. Применяются чаще всего для надрезов бортиков профиля при формировании стоечного узла, а также при сгибании арочных частей.
• Пробойник – отличная альтернатива дрели, поскольку сверлить тонкий металл профиля довольно неудобно. Пробойники применяются для проделывания отверстий в стенках металлических элементов.

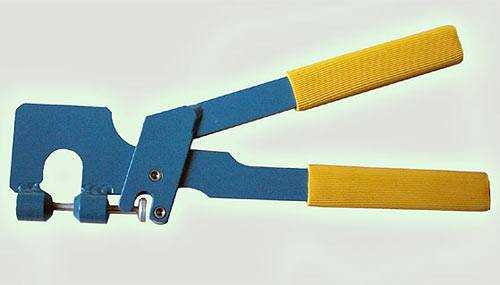

• Клещи (скреппрофиль) – применяются для соединения частей каркаса без использования саморезов и других крепежных элементов. По принципу работы этот инструмент схож с пробойником, но при пробитии две детали соединяются по принципу заклепок.
• Дрель или перфоратор. Используется для того, чтобы закрепить части каркаса на стенах, потолке и полу. В помещениях с бетонными основаниями специалисты рекомендуют применять сверла и буры с победитовыми наконечниками.
• Шуруповерт – инструмент, работа с которым будет занимать 80% вашего времени. Применяется для соединения всех частей каркаса между собой с помощью специальных саморезов (3,9х25 мм).

Кроме того, нам обязательно понадобится ручной инструмент (молотки, отвертки), а также рулетка, мерный шнур и уровень. (см. также статью Гипсокартонная перегородка с дверью: особенности монтажа )

Собираем основание гипсокартонной фальш-стены

Итак, материалы и инструменты у нас готовы, значит, пора приступать к работе.

Здесь приведена инструкция, описывающая основные шаги процесса возведения короба фальш-стены:

От панелей ПН выбранной ширины с помощью пилы по металлу отрезаем части нужной длины. При этом не забываем о том, что в напольной части каркаса будет разрыв в области дверного проема.

Крепление нижней направляющей

• Уложив панели на пол, с помощью перфоратора проделываем крепежные отверстия с шагом в 40-60 см. В отверстия вставляем гильзы дюбелей, крепим панели к полу, затягивая стопорные винты шуруповертом.
• Ту же операцию проделываем с потолочной частью.
• Стоечные профили, отрезанные в соответствии с высотой помещения, вставляем в направляющие.
• Соединяем стоечные узлы с помощью саморезов (4 самореза на каждое соединение) или скреппрофиля. Подробно процесс соединения показан на видео.
• Формируем из стоечных деталей каркас будущей стены, установив две панели по краям дверного проема.
• В верхней части двери соединяем боковые стойки горизонтальной перемычкой (более короткий отрезок ПС).

Совет! Чтобы дверной проем был более жестким, в вертикальные части каркаса устанавливаем закладные из деревянного бруса.

Используя технологические отверстия, прокладываем провода, оставляя свободными участки кабеля для подключения розеток и выключателей.

На этом все работы с металлическим профилем для фальш-стены закончены. Нам остается обшить возведенный каркас гипроком, зашпатлевать стыки между панелями и места крепления, поле чего приступить к финишной отделке.

Преимущества и недостатки каркасно-щитовых перегородок

Конструкции этого типа пользуются у дачников и владельцев загородных жилых домов большой популярностью в первую очередь, благодаря их дешевизне. Также к плюсам перегородок этого типа относят:

• простоту в монтаже;
• экологическую чистоту.

Очень часто для обшивки разделяющих конструкций этого типа используется не обычная обрезная доска, а вагонка. В этом случае перегородка не требует дополнительной отделки и получается эстетически очень привлекательной.

Плюсов каркасно-щитовые конструкции, таким образом, имеют массу. Но есть у таких перегородок и определенные недостатки. Самым главным при этом является низкая степень пожаро- и влагостойкости. Печное оборудование поблизости от таких конструкций, к примеру, ставить можно только с соблюдением определенных правил. Разделять перегородками этого типа влажные помещения не рекомендуется. Воды боится не только древесина, но и используемая чаще всего в таких конструкциях в качестве шумоизолятора минеральная вата.

Межкомнатные перегородки во влажных помещениях

Отдельного внимания заслуживают решения для влажных помещений, например, для возведения стен санузлов в квартирах со свободной планировкой. Традиционные материалы, такие как кирпич и пенобетон, требуют в этом случае серьезной и дорогостоящей гидроизоляции. В противном случае пористая структура будет постепенно набирать влагу, теряя свои свойства и превращаясь в рассадник для плесени.

Один из стандартных вариантов решения – пазогребневые блоки во влагостойком исполнении. Проблема заключается в том, что они позволяют устанавливать только самое нехитрое сантехническое оборудование. Если же нужно смонтировать инсталляцию или, к примеру, установить водорозетки и подводку для встроенных смесителей, то сделать это в стене из неармированных ПГП будет непросто.

Куда удобнее специально рассчитанные для подобных целей пустотелые перегородки на легком металлокаркасе. Особенно учитывая то обстоятельство, что современные производители сантехнического оборудования специально адаптируют свои изделия для такого типа монтажа. Ограждающие поверхности в этом случае формируются из влагостойких гипсовых плит с повышенной несущей способностью, например, Gyproc Аква Стронг.

Помимо водостойкости, которая обусловлена включением в состав сердечника специальных добавок и гидрофобизаторов, такой материал отличается экологичностью

Это особенно важно при использовании в санузлах и помещениях, к которым предъявляются повышенные гигиенические требования. Что касается перегородок на основе древесных материалов, то их использование при возведении стен влажных помещений по понятным причинам ограничено

Гидроизоляция стен, потолка и пола – важный этап ремонта в ванной
