Профиль для гипсокартона: обзор арочного, стоечного, направляющего типа с фото примерами и советами экспертов

Этапы установки направляющих профилей

После завершения сбора материала и инструментов для гипсокартона, начинается крепление направляющих для гипсокартона. Первым крепится направляющий профиль. Он должен быть ровным и качественно зафиксированным, потому что это основной профиль, от которого начитается вся работа по построению каркаса.

Этапы выполнения работы:

1. Во-первых, фиксация подвесов, на которые будут прикреплены НП. На данном этапе главными являются подвесы. Требуется чётко рассчитать количество монтируемых деталей и их качество. Расчет выходит из площади, на которой монтируется каркас, из размера и толщины ГКЛ. А также рассчитывается, какой длины требуются саморезы для гипсокартона, количество крепежей. В некоторых металлических деталях заранее сделаны отверстия под крепежи.
2. Во-вторых, на подвесы проводится монтаж направляющих для гипсокартона. Здесь важным элементом является не только вид крепежа, но и ровность поверхности.
3. Последним этапом является обшивка гипсокартоном. Этот шаг показывает насколько точно и ровно был сделан расчет и монтаж каркаса.

Из многих вариантов деталей гипсокартонной основы нужно выбирать те, которые требуются для определенного каркаса. При неправильном выборе, конструкция может прослужить недолго и в итоге деформироваться.

Нюансы выбора качественного профиля

При приобретении профильных элементов стоит придерживаться таких советов:

• Каждая единица должна быть четкой геометрической формы с ровной поверхностью без коррозионных участков;
• Толщина металла должна быть более 0,55 мм;
• Не стоит брать материал с толстым слоем смазки;
• Лучше брать с собой рулетку для измерения длины и высоты полочек материала, так как производители могут уменьшать параметры деталей;
• Выбирать необходимо материал со средней насечкой без заусениц.

Если строго подойти к выбору материала, то можно купить надежный качественный профиль.

Советы выбора дополнительных крепежных деталей

К дополнительным комплектующим крепежа применяются почти такие же правила, что и к основному профилю. Это должен быть материал с достаточной толщиной, не поврежденным защитным слоем, ровной поверхностью и не искривленной формой. Лучше покупать материал одного производителя.

Что касается саморезов и дюбелей, то нужно уделять внимание таким нюансам:

• Острие;
• Шлицы в головке;
• Наличие окалины в коробке с саморезами часто свидетельствует о некачественном товаре;
• Осмотр пластиковых пробок убережет от покупки изделий с литниковыми наплывами.

Что нужно для установки профилей Кнауф?

Из приведенной таблицы видно, что существует множество вариантов изготовления металлопрофиля в зависимости от особенностей применения в качестве элементов каркаса. Для каждого типа существуют свои особенности монтажа, поэтому можно рассмотреть весь процесс на примере установки подвесного потолка.

Для начала стоит ознакомиться с рядом правил:

• все ремонтные работы проводите в сухом помещении;
• потолочные профили для гипсокартона выбирайте от известного производителя (Кнауф, например);
• аккуратная разметка – обязательна, так как она позволит избежать грубых ошибок и сэкономить материал;
• перед установкой профиля необходимо дополнительно проверить разметку с помощью уровня;
• перед обшивкой нужно удостовериться в  прочности всего каркаса, так как это позволит избежать «перекосов».

После того, как выбран дизайн потолка из гипсокартона и просчитан бюджет можно отправляться в строительный супермаркет. Там желательно приобрести:

• лазерный уровень;
• измерительный инструмент;
• дрель или перфоратор;
• ножницы по металлу;
• профили двух видов (направляющие и потолочные);
• подвесы;
• дюбели (анкера).

Кроме того, для создания плавных линий необходим вспомогательный инструмент для сгибания гкл и металлопрофилей. Например, шило, игольчатый валик и специальный инвентарь для нарезки металла. Арочный профиль станет наилучшим решением для фигурных конструкций, так как согнуть его проще, чем другие виды.

Профили для гипсокартона Knauf

Производитель Knauf выпускает профили разных видов:

1. НП. Применение – создание конструкций для стен и ниш. Профиль производится высотой 3 метра. Высота боковой части 4 см., ширина спинки 5-10 см. Если делать конструкцию качественной и долговечной, тогда стоит купить такой профиль.
2. Стоечный профиль – в основном используется при создании вертикального каркаса. Это перегородки, стены из гипсокартона, ниши. Стоечный профиль для гипсокартона фирмы «Кнауф» отличается своей практичностью. Параметры такого профиля различные. Длина достигает 6 метров. Бок – 5 см. Цена отличается в зависимости от параметров. Установка такого профиля происходит под углом 90 гр.
3. Усиленный профиль – применяется в основном в каркасе коробов из гипсокартона для тяжелых вещей. Идет усиление конструкции. Высота такого профиля до 6 метров. Остальные параметры идентичные с другими профилями.

Что нужно для установки профилей Кнауф?

Из приведенной таблицы видно, что существует множество вариантов изготовления металлопрофиля в зависимости от особенностей применения в качестве элементов каркаса. Для каждого типа существуют свои особенности монтажа, поэтому можно рассмотреть весь процесс на примере установки подвесного потолка.

Для начала стоит ознакомиться с рядом правил:

• все ремонтные работы проводите в сухом помещении;
• потолочные профили для гипсокартона выбирайте от известного производителя (Кнауф, например);
• аккуратная разметка – обязательна, так как она позволит избежать грубых ошибок и сэкономить материал;
• перед установкой профиля необходимо дополнительно проверить разметку с помощью уровня;
• перед обшивкой нужно удостовериться в  прочности всего каркаса, так как это позволит избежать «перекосов».

После того, как выбран дизайн потолка из гипсокартона и просчитан бюджет можно отправляться в строительный супермаркет. Там желательно приобрести:

• лазерный уровень;
• измерительный инструмент;
• дрель или перфоратор;
• ножницы по металлу;
• профили двух видов (направляющие и потолочные);
• подвесы;
• дюбели (анкера).

Кроме того, для создания плавных линий необходим вспомогательный инструмент для сгибания гкл и металлопрофилей. Например, шило, игольчатый валик и специальный инвентарь для нарезки металла. Арочный профиль станет наилучшим решением для фигурных конструкций, так как согнуть его проще, чем другие виды.

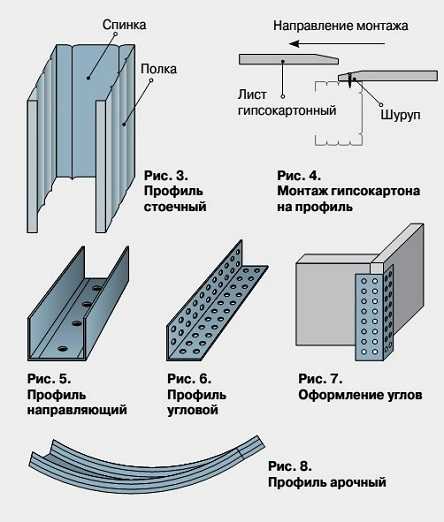

Профиль перегородочный для гипсокартона. Размеры и виды.

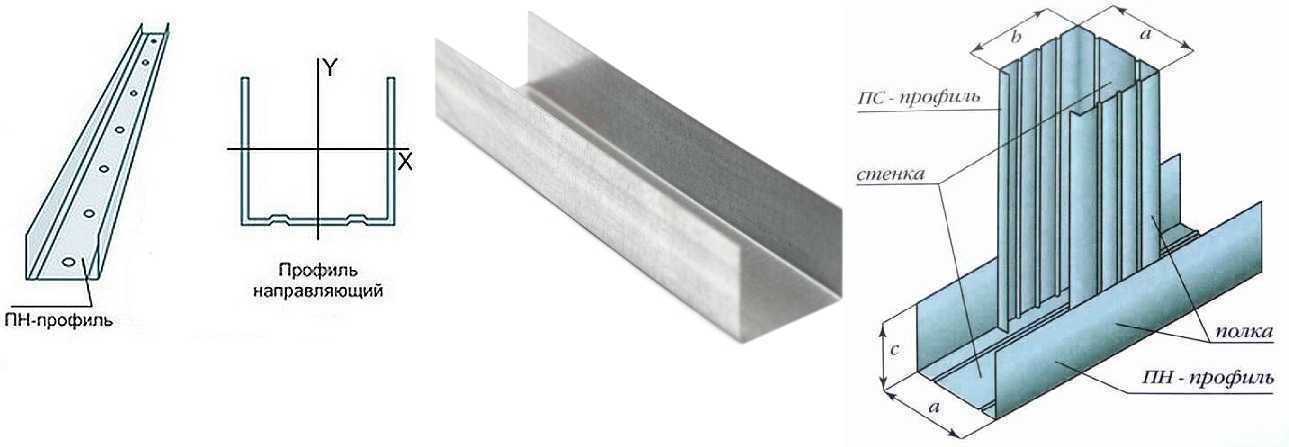

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

• 50 х 40 миллиметров
• 65 х 40 миллиметров
• 75 х 45 миллиметров
• 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

• 50 х 50 миллиметров
• 65 х 50 миллиметров
• 75 х 50 миллиметров
• 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

• длина – от 3 до 6 метров
• высота боковых частей – 40 миллиметров
• ширина основания – 50 – 100 миллиметров
• толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

• Длина – 3 метра
• Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

• Длина – от 2,5 до 3 метров
• Ширина – от 22 до 60 миллиметров
• Толщина металла – от 0,33 до 55 миллиметров
• Выступ маячка – от 6 до 10 миллиметров

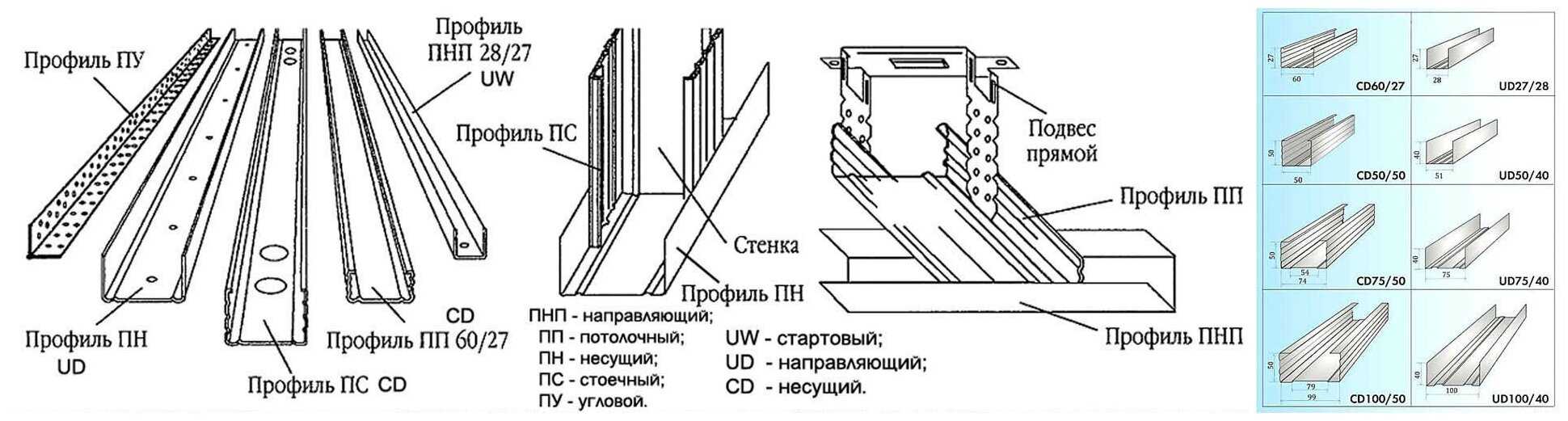

Виды профилей и их назначение

В конструкции каркаса перегородок различают вертикальные и горизонтальные элементы, а на потолке и стенах — продольные и направляющие. По маркировке Knauf есть изделия CD, CW, UD, UW. Первая литера говорит о принадлежности к группе, например, C — для стоек, U — для обвязки. Вторая буква говорит о варианте применения. W ставят при обустройстве перегородок, а D — при облицовке потолков и вертикальных поверхностей.

Отечественное обозначение отличается:

• ПН — обвязочный профиль по периметру при установке перегородочного каркаса (CW);
• ПС — стоечные элементы (UW);
• ПП — погонаж потолочный под листы г/картона (CD);
• ПНП — металлопрофиль для крепления торцов потолочного профиля (UD).

Потолочный профиль

Относится к самой востребованной категории для установки потолочного гипсокартона. Схему рассчитывают так, чтобы сделать отходы листов минимальными.

Размеры ПП профиля (CD):

• длиной выпускают в диапазоне 2500 – 4000 мм, самые ходовые — 3000 и 4000 мм;
• ширина основания — 60 мм;
• боковая полка по высоте — 27 мм.

При монтаже концы заводят в обвязку из направляющего элемента по периметру стен. К потолку фиксируют с помощью подвесов (скоб) так, чтобы в итоге получить ровную плоскость в едином уровне для установки листового материала.

Направляющий профиль потолка

Устанавливают по периметру стен в одном уровне на высоте крепления потолочных профилей под гипсокартон. В итоге получают своеобразную продольную щель для фиксации в ней торцов потолочных прогонов.

Размеры направляющего металлопрофиля (UD) для крепления продольных потолочных профилей:

• длина изделий 3000 и 4000 мм;
• высота по боку — 28 мм;
• ширина основания (к стене) — 27 мм;
• толщина металла бывает 0,4 – 0,6 мм (зависит от изготовителя).

Профили для возведения перегородок

По конфигурации профили категории с буквой W (CW, UW) для отдельных стен и перегородок повторяют форму изделий с маркировкой D (CD, UD), но отличаются поперечными габаритами, чтобы увеличить прочность каркаса.

Модель UW ставят в качестве обвязки на пол, потолок, соседнюю стену для увеличения жесткости стоек. Планки служат направляющим элементом, чтобы установить вертикальный профиль для ГКЛ, размеры которого варьируются:

• длина погонажа — 3000 и 4000 мм;
• ширина основы 50, 65, 75, 100 мм;
• высота по боку — 40 мм;
• металл толщиной 0,4 – 0,6 мм.

Стойки CW выпускают размерами:

• длиной 3000, 4000 мм;
• ширина повторяет размер обвязки — 50, 65, 75, 100 мм;
• боковая часть размером 50 мм.

В каждом элементе на всей протяженности предусмотрены квадратные отверстия в форме буквы Н. Они предназначены для прокладки коммуникаций (проводов) сквозь перегородки.

Арочные профили

На протяжении таких полос предусмотрены краевые разрезы, чтобы сгибать погонаж в форме арки. Края листов г/картона в форме дуги или окружности также крепят к основе, поэтому такая опора имеет значение для жесткости. С их применением можно установить арочные полки в стене. Различают вогнутые и выпуклые разновидности полос.

Размеры гипсокартонного профиля:

• вогнутые модели позволяют обеспечить радиус 500 – 5000 мм;
• выпуклые ставят на радиусы 1000 – 5000 мм.

Длиной арочные варианты выпускают 2600 – 4000 мм. Концы профилей также фиксируют в обвязочные полосы, чтобы обеспечить прочность крепления в качестве основы под арку.

К этой категории конструкций относят и волнистые изгибы многоярусного гипсокартонного потолка. Там используют арочные профили для оформления округлых элементов.

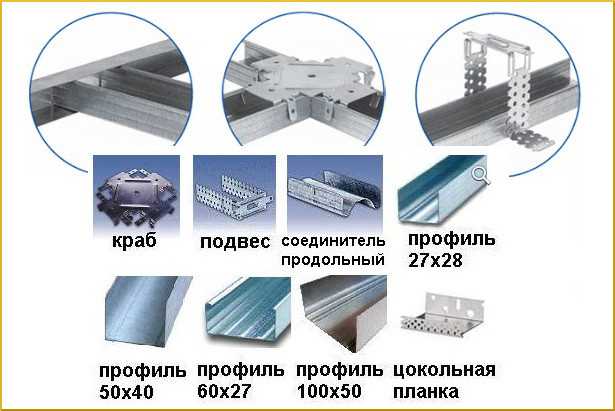

Дополнительные аксессуары

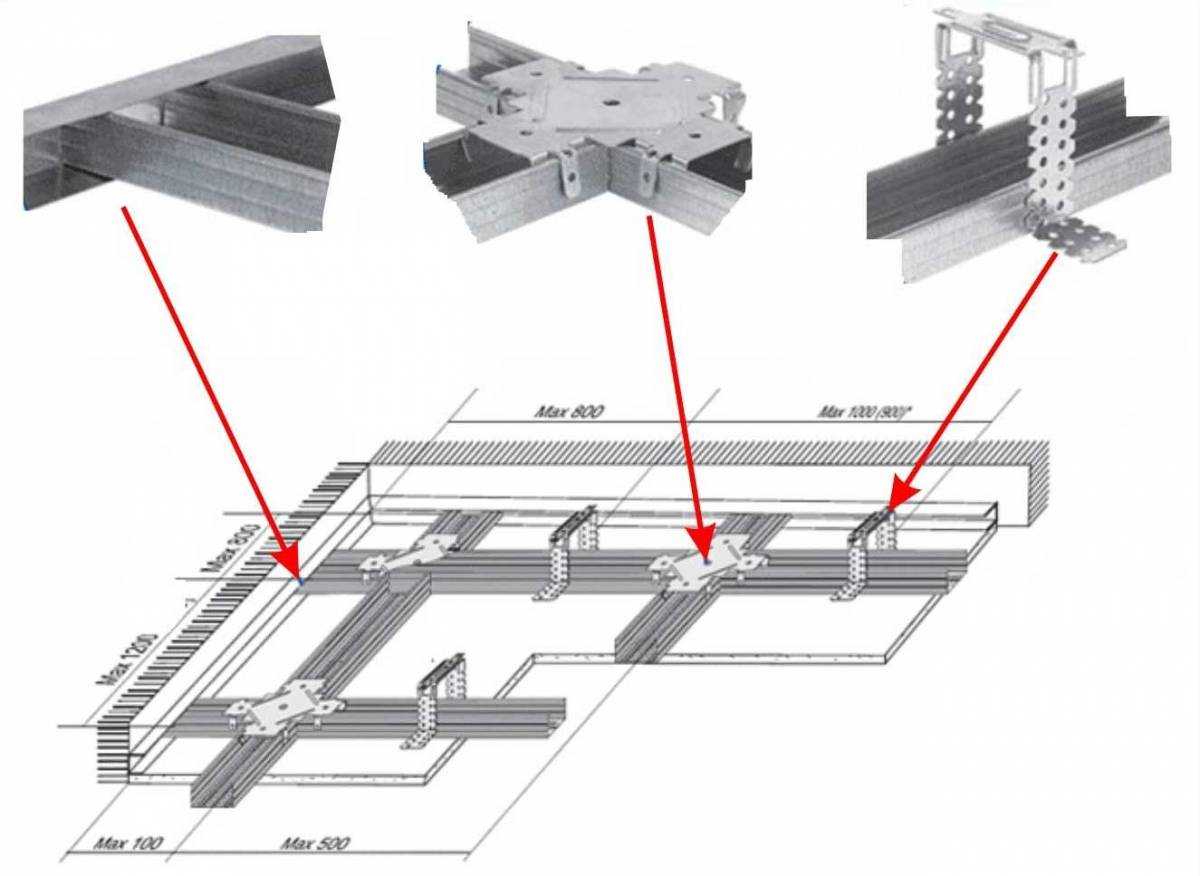

Обрешетку под г/картон можно собрать с помощью вспомогательных деталей. Распространенным является CD удлинитель. Этот элемент применяют для стыковки одноименного профиля. Концы вставляют внутрь детали с двух сторон и фиксируют саморезами.

Другие дополнительные аксессуары:

• двухуровневый стыковочный элемент продается в разложенном виде, затем его сгибают в п-образной форме, используют для стыковки перпендикулярных стоек;
• краб применяют для крестового соединения CD профилей;
• прямой подвес для потолочных и стеновых прогонов в виде перфорированной продольной пластины, которую сгибают в виде буквы П;
• анкер для понижения гипсокартонного потолка ставят, если подвеса недостаточно по длине;
• удлинитель для стыкования несущих элементов.

Разновидности деталей

Технология Кнауф для монтажа гипсокартона на потолок считается самой лучшей, поскольку устройство подвесной конструкции проходит максимально быстро и просто благодаря большому выбору типов профилей и необходимых комплектующих.

Подвесной потолок из гипсокартона по технологии Кнауф делают с использованием некоторых профилей из списка ниже:

• направляющие;
• стоечные;
• перегородочные;
• арочные.

Все они выпускаются в нескольких размерах и подбираются в зависимости от необходимой прочности каркаса, нагрузок и назначения конструкции. Рассмотрим подробнее особенности каждого профильного элемента.

Стоечный тип

Подвесной потолок Кнауф чаще всего делается с использованием CD-профилей и ПП элементов. Они также подходят для создания каркаса фальшстен. Инструкция по использованию этих изделий выглядит следующим образом:

1. Стоечные элементы крепятся по периметру будущих перегородок или уровней подшивного потолка.
2. В них вставляются стоечные планки и фиксируются в нужной плоскости при помощи захватов.
3. На изготовленный каркас крепят листы гипсокартона.

Стандартный профиль потолочный ПП Knauf 60х27х3000 мм имеет разную толщину стали от 0,5 мм до 0,8 миллиметров. При трехметровой длине, цена колеблется в районе 2,5 у.е. за штуку. Также есть изделия с таким же сечением, но длиной 2, 4, 5, 6 м.

Направляющий тип

Потолок Кнауф и перегородки невозможно сделать без использования направляющих профилей. Они маркируются ППН или UD в зависимости от производителя. Эти изделия нужны для заготовки базы под установку каркаса. Фиксация планок осуществляется при помощи дюбель гвоздей по периметру каркаса. При изготовлении подвесного потолка направляющий элемент крепится к стенам по периметру комнаты, а при монтаже перегородок его устанавливают на пол, потолок и стену, к которой примыкает перегородка.

Маркировка и размеры, которые имеет Кнауф профиль потолочный направляющий, – ППН 28х27 мм. Длина бывает разной и находится в пределах 2,5-6 м, поэтому вы без труда выберите изделие нужного размера.

Перегородочный

В системе Кнауф есть специальные стоечные и направляющие элементы для обустройства перегородок. Они имеют собственную маркировку и габариты:

• стоечный элемент маркируется ПС или CW;
• направляющие планки называются ПН или UW.

Все изделия имеют полку высотой 5 см. Ширина полос варьируется в пределах 5-15 см. Также отличается толщина стали, из которой выполнены элементы, и длина изделия.

Арочные типы

Если при устройстве перегородки или подвесного потолка нужно выполнить элемент изогнутой криволинейной формы, то используют специальные арочные планки. Эти изделия напоминают UD и CD-профили, но в отличие от стандартных планок, в заводских условиях на них выполнены надрезы и отверстия, благодаря которым можно гнуть деталь в нужную сторону.

Также в продаже есть заранее вогнутые или выгнутые с заданным радиусом элементы. Радиус кривизны у разных заготовок отличается. Обычно он начинается с 50 см и с шагом 500 мм доходит до нескольких метров.

Дополнительные элементы

При изготовлении каркаса под конструкцию из гипсокартона понадобятся следующие дополнительные детали:

• угловые соединители;
• удлинители для CD-профилей;
• анкерные подвесы;
• одно- и двухуровневые соединители;
• прямые подвесы.

Эти изделия облегчают и ускоряют монтаж, поскольку с их помощью различные профили и направляющие соединяются между собой и формируют конструкцию каркаса.

Основные размеры направляющих для гипсокартона

Профили есть разных размеров. Они произведены для сборки каркаса как на потолке, так и на стене. Из профиля для гипсокартона можно сделать основу столешницы в ванной из ГКЛ и камина из гипсокартона.

Для правильного выбора материала, следует разбираться в размерах:

• НП (направляющий профиль) – длина его 3 метра. Высота боковых частей 4 см, а ширина от 4 до 10 см;
• ПС (стоечный профиль) – длина от 3 до 6 метров. Высота боков 5 см., ширина – от 5 см до 10 см;
• ПП (потолочный профиль) – длина 3 метра. Высота боковых стенок – 2.7 см, ширина — 6 см;
• ПНП (потолочный направляющий профиль) – длина 3 метра. Высота бортика и ширина – 27* 28 мм;
• УП (усиленный профиль) – длина 3, 4, 6 метров. Высота бортика – 4 см, ширина от 5 до 10 см;
• ПМ (маячковый профиль) – длина 3 метра. Сечение: 22*6, 23*10, 62*6.6;
• АП (арочный профиль) – длина – 3 и 6 метров. Сечение: 22*6, 23*10, 62*6. Для создания арок лучше приобрести криволинейный профиль.

Гост на профиль для гипсокартона размеры и виды

Оцинкованный прокат, используемый при изготовлении строительных профилей для каркасов под гипсокартон, соответствует требованиям, установленными ГОСТ 14918-80 и ГОСТ Р 52246-2004.Профиль стальной для гипсокартона упаковывается в пачки длиной от 2 до 4 метров согласно схеме, представленной на рисунке. Вес упаковочного реквизита — 25 кг. ) А — профиль, соответствующий требованиям, описанным в разделе “Качество”; ) Б — профиль с дефектами, не приводящими к существенному изменению геометрической формы, размеров и цинкового покрытия; ) В — некондиционный профиль и металлоотходы, подлежащие использованию в качестве поделочного материала для неответственного назначения по усмотрению заказчика. Брус устанавливается сверху и снизу блока профиля, не менее чем в 3-х местах по длине профиля. Допускается: изменять количество и расположение бруса при условии достижения необходимой прочности крепления профиля в блоках и обеспечения сохранности профиля в процессе складирования и транспортировки; вместо бруса применять доскуМеханические свойства ленты оцинкованной, используемой для изготовления профиля для гипсокартона, соответствуют требованиям, установленным в ГОСТ 14918-80 и ГОСТ Р 52246-2004.
