Как построить дом из газобетона своими руками?

Как адаптируют проект под регион строительства и индивидуальные предпочтения

Понравился проект, и хотите его приобрести, но он типовой для Московской области, а строиться будете на Урале? Или же отделка фасада не устраивает, да и планировка так себе? Все эти вопросы обсуждаются с автором разработки, и, в зависимости от важности, могут либо вноситься, либо нет в имеющийся проект

Какие изменения невозможно внести в проект

Что нельзя изменять в проекте дома без ведома автора, так как подобные корректировки могут привести в последствии к полному или частичному разрушению дома: • изменения в фасаде, не касающиеся отделки; • изменения в величине и прочих параметров любых проемов в доме; • увеличение высоты здания и его возвышенности; • корректировка или ликвидация любых пристроенных частей здания, веранд, балконов, навесов и прочих подобных блоков дома.

Какие параметры поддаются корректировке

Существует также ряд адаптационных изменений, которые можно вносить в проект даже без подписи автора:

• планировка;
• модернизация или небольшая корректировка инженерных систем дома, но только при условии, что дополнительные расчёты и рекомендации к планированию будут предоставляться специалистами в этой области;
• корректировка высоты этажей от 2,5 до 3 метров, но при условии, что все пролёты будут полностью соответствовать требованиям ДНБ;
• полная или частичная замена отделочных материалов, которые будут полностью отвечать требованиям региона строительства и нормативам ДНБ;
• изменения в большую сторону наклона угла конька крыши, а также внешних размеров, но не более чем на 5% от горизонтальной проекции в границах при условии сохранении параметров пролётов.

Вышеперечисленные нормы не так «страшны», как могут показаться, на первый взгляд. Конечно, с некоторыми из них помогут детально разобраться только специалисты, а вот возвести собственными силами это уже вполне реально.

Watch this video on YouTube

Предыдущая ПланировкиСпальня, зона отдыха или открытая терраса? Дом, который меняет свою конфигурацию в зависимости от погоды
Следующая ПланировкиИдеальное жилище для большой семьи: проекты одноэтажного дома с тремя спальнями

Установка перемычек

Монтаж опалубки для перемычек

Когда дело движется, вам нужно будет установить перемычку над дверным и оконным проемом. Чтобы сделать все правильно, нужно:

1. Над окном уложить доску.
2. Снаружи проложить блоки, толщиной в 15 см.
3. Внутри блоки, толщиной 10 см.
4. По центру блок толщиной 15 см, распиленный пополам.
5. Сделать каркас из арматуры Ø12 мм.
6. Установите готовую конструкцию между блоками.
7. Остается залить все бетоном.

Сделать дверные проемы можно таким же способом, хотя есть и другие варианты, по сооружению перемычки. Ее можно сделать из железобетона, металлических уголков и залить бетоном, сделав опалубку.

Сроки строительства и стоимость

Стоимость газобетонного дома выгодно отличается от монолитных железобетонных и кирпичных строений. Фундамент под дом экономен по материалам, несложен в работе, с кладкой стен по силам справиться даже одному человеку. Вооружившись планами и инструкциями, дом можно возвести самостоятельно. Единственный недостаток – сезонность строительства, работы ведутся только в тёплое время года.

Газобетон создавался специально для снижения стоимости, сокращения сроков строительства и прекрасно справился со своей задачей. Дома из газобетонных блоков получили повсеместное распространение, это и будет ответом на вопрос, можно ли строить частный дом из газобетона.

Советуем почитать: Как построить дом на дереве?

Что должно входить в проект дома из газоблока

Проект дома 10×10 двухэтажный из газобетона так же, как и прочие, относящиеся к частному строительству, должен содержать определённую структуру, которая подробно раскрывает суть строительства нового объекта. ДБН А.2.2-3-2004 «Состав, порядок разработки, согласования и утверждения проектной документации для строительства» − основной свод норм и правил, на который опираются все архитекторы, разработчики, конструкторы, да и строительные организации при составлении, принятии и чтении проектов малоэтажного частного строительства. Согласно ему, рассмотрим, какие основные разделы должны присутствовать в проекте и что содержать.

Архитектурный раздел проекта

Архитектурно-строительный раздел – основной и самый большой из всех имеющихся. В нём должны размещаться абсолютно все чертежи будущего дома: планы этажей, разрезы, перспективы, планировки, визуализация, фасад, полы, план на местности.

Объёмная модель дома

В общем, вся та техническая документация, на которой будут отражены параметры будущего строения. Именно открывая его, заказчик должен понимать, какой будет его дом.

Конструктивный раздел проекта

Конструктивная часть проекта – детализированный раздел, в котором акцентируется внимание непосредственно на составных элементах строения – балки, колоны, ригеля и прочее. Из каких элементов состоит дом

Из каких элементов состоит дом

Если рассматривать этот раздел с точки зрения его вхождения проекта на газоблочный дом, то, скорее всего, автор в нём разместит:

• подробную информацию об использованном типе фундамента;
• всё, что нужно знать о цоколе;
• типы и спецификации стенового материала с уточнением армировочных швов;
• элементы кровли;
• перекрытия;
• детализация строительства террасы, балконов;
• прочие важные элементы дома.

Здесь также представляются чертежи, и к ним ещё прилагается спецификация на все используемые в ходе стройтреста строительные материалы.

Инженерный раздел проекта

Инженерный раздел – всеобъемлющая часть проекта, включающая в себя подробные чертежи, описание и расчёты всех предусмотренных инженерных систем в доме:

• электрика;
• воздуховоды;
• канализация и водоснабжение;
• отопительный;
• канализационная вентиляция.

Что именно должно сюда входить, строгих рамок нет. Всё зависит от того, что предусмотрел автор проекта и утвердил заказчик. Например, всё чаще встречаются проекты домов из газосиликата без газа и с системой «умный дом». Если же есть возможность, заказывают проекты со строительством собственной газовой котельной. Главное, грамотные расчёты и построение чертежей, чтобы строители могли качественно воплотить в жизнь все важные инженерные системы в жизнь.

Жизненно важные системы дома

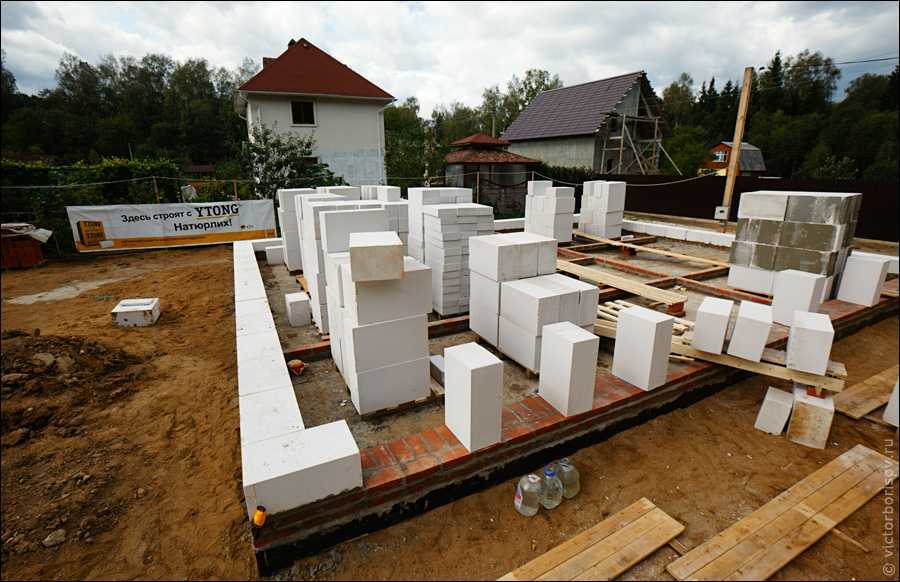

Укладка газобетонного блока

Стены из газоблоков выводятся в следующем порядке:

1. Разметка происходит на фундаменте.
2. Рельсы установлены — заказы и веревка натянута.
3. Залит бетон и устроено первое правительство.
4. Первый ряд проверяется на ровность.
5. Газоблоки укладывают вдоль стены.
6. После укладки выполняется армирование.
7. Поверхности блоков очищаются вручную или полируются машинным способом.

При прессовании ящиков в домашних условиях лучше не использовать треснувшие и деформированные блоки. Их следует использовать для кладки внутренних перегородок.

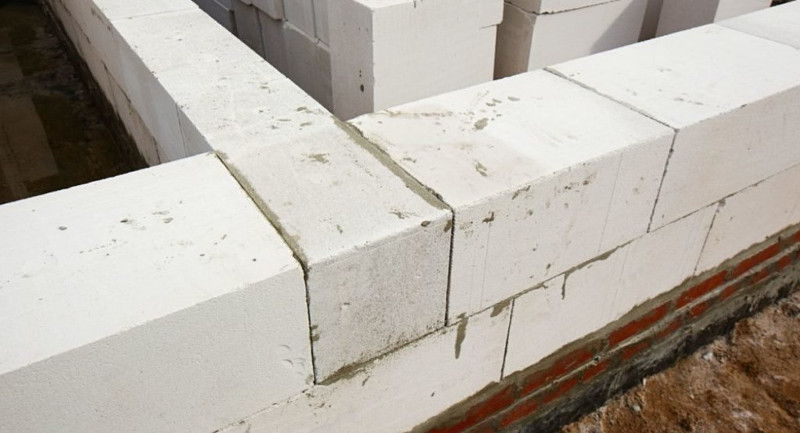

Кладка первого ряда

При правильном размещении первого ряда блоков остальные кладочные работы значительно упростятся.

Укладка первого ряда выглядит так:

1. Первый блок расположен под максимальным углом, который определяется вертикалью.
2. Его нижняя часть смачивается водой и прикрепляется к земле цементным раствором (используется только для монтажа начального слоя, т.к. цемент сохнет дольше клея, и блоки легче выравниваются).
3. Кроме того, каждый блок устанавливается в горизонтальное положение с помощью строительного уровня.
4. После укладки всего ряда поверхность блоков обрабатывается травой, а образующаяся пыль тщательно удаляется щеткой.

Укладка второго и последующих рядов

После укладки начального ряда нужно подождать несколько часов, пока раствор затвердеет и можно продолжать ковать стены.

Клей используется для укладки второго и последующих рядов. Все работы проверяются на точность на строительном уровне. Этот процесс ничем не отличается от первоначальной установки (только вместо бетона для крепления блоков используется специальный клей).

Поскольку клеевой состав быстро сохнет, работать необходимо быстро и тщательно.

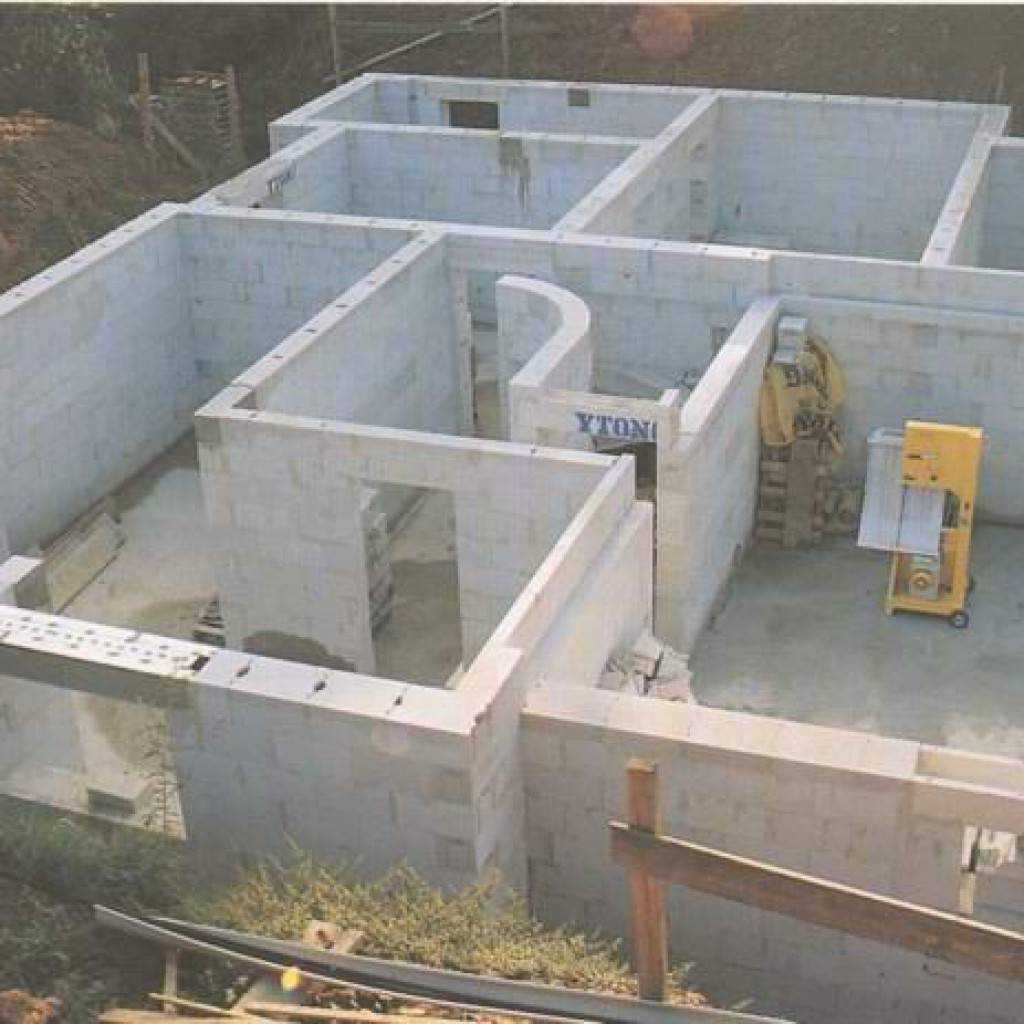

Кладка блоков из пено-газабетона

Перед началом кладки газобетонных блоков проводится гидроизоляция фундамента. Для этой цели используется рубероид или другой материал со схожими характеристиками.

Учитывая гигроскопичность материала, газобетонные блоки тщательно оберегают от сырости и распаковывают непосредственно перед началом работы по возведению стен. Для сцепления блоков используют специальный клей, а не цементный раствор. Применение цемента лишает газобетонные блоки заявленных характеристик по теплоизоляции и прочности.

Каждый уложенный ряд проверяют уровнем. Так как неравномерная укладка может вызвать появление в стенах трещин.

Кладка проводится наподобие кирпичной, так, чтобы швы блоков не совпадали. В соответствии с проектом предусматриваем места для оконных и дверных проемов, которые не закладываются.

Стена из газобетона нуждается в армировании, оно производится в 1-м ряду и в каждом 4-м ряду. Для этого выкладываются армированные пояса кладки. Чтобы произвести штробу, вы можете сварить арматуры, либо воспользоваться ручным инструментом, для штробления по пенобетону, или газобетону.

Также в укреплении нуждаются оконные и дверные проёмы.

Необходимые материалы, оборудование и инструменты

Если покупать уже готовые СИП-панели и не тратить время на их самостоятельное изготовление, то для работы нужно иметь следующие инструменты и материалы:

Шуруповёрт. Инструмент должен быть с хорошей мощностью и с полностью заряженным аккумулятором (если он работает не от сети), поскольку нужно закручивать много крепежных элементов. Дрель либо перфоратор (если фундамент очень мощный), чтобы просверливать отверстия под крепления анкеров. Гаечные ключи – для полного закручивания крупных болтов (если диаметр их головки не подходит под максимально большую биту для шуруповёрта).

Степлер (строительный) – для быстрого соединения материалов гидроизоляции и пароизоляции. Удлинители – для работы электроинструмента. Киянка, кувалда либо мощный молоток – для подгонки СИП-панелей по отношению к друг другу. Стремянка, леса – для проведения работ на высоте. Пистолеты для монтажной пены. Уровень (обычный, лазерный) – для ровного монтажа панелей по вертикальной и горизонтальной плоскостям. Уголок (строительный угольник) – для проверки ровности монтажа панелей на углах. Карандаш и рулетка – для выставления меток и разметки. Ножовка, электролобзик, электропила – для нарезки панелей

Обратите внимание: если будет закупаться готовый комплект СИП-панелей, то использование этих инструментов сведётся к минимуму, разве что только для подрезки. Но в случае самостоятельного изготовления элементов, данные приспособления должны быть на площадке

Макловицы, валики, ёмкости или распылители – для обработки дерева антисептическими и противопожарными средствами. СИЗ (каска, наушники, перчатки, очки, респиратор)

При работе с электроинструментом нужно снимать перчатки, чтобы нитки или другие мелки ворсинки не попали в крутящийся механизм и это не повлекло за собой травму руки. Выжигатель пенопласта – применяется при распиле уже готовых элементов. Если детали распиливаются производителем по заранее вычисленному проекту, то необходимость в этом инструменте отпадает. Приспособления для уборки (мешки для мусорных отходов, веники, щётки). СИП-панели. Монтажная пена. Крепёжные элементы (болты, анкера, саморезы, гвозди), если они не идут в комплектации к панелям.

Пошаговая технология строительства монолитного ленточного фундамента для дома из газобетона

Строительство ленточного фундамента начинается с отрывки траншеи. В моем случае это было очень проблематично. Участок настолько узкий, что даже некуда было складировать вынутый из траншеи грунт. Его оказалось настолько много, что вся свободная площадь участка оказалась заваленной. Часть грунта даже пришлось складировать внутри фундамента. Впоследствии грунт постепенно расходовался на обратную засыпку каждого яруса.

Вопреки массовому заблуждению, монолитный железобетонный ленточный фундамент можно возвести, не заливая весь объем за один прием.

Я бетонировал конструкцию ярусами по 300 мм высотой. Иногда даже приходилось разрывать ярус, так как целиком за один день залить его было сложно. В этом тоже нет ничего страшного для будущего фундамента. Просто технологический разрыв необходимо делать под наклоном, связывая две «захватки» дополнительными отрезками арматуры. Такая технология позволила мне существенно сэкономить средства на опалубке, сделав ее переставной.

Итак, первым шагом я выровнял дно траншеи песком, обеспечив горизонтальность. Для уплотнения песка, его достаточно тщательно пролить водой. Песчаная подушка одновременно дополнительно снижает давление фундамента на основание. Верх ее должен находиться ниже глубины промерзания грунта.

Выровняв дно, я установил опалубку для первого яруса. Ширина его должна быть равна ширине подошвы фундамента, то есть в моем случае – 500 мм. Щиты необходимо крепить тщательно, так как бетонная смесь обладает большой массой и может разрушить опалубку.

После установки щитов необходимо связать армокаркас для первого яруса. Арматуру в углах фундамента не допускается соединять крест-накрест. Необходимо изгибать ее, а стыки стержней делать на прямолиненйных участках.

Обязательно предусматривается установка поперечных стержней, которые будут связывать нижний и верхний поясы армирования, а также обеспечат надежную связь ярусов между собой. Приготовление бетонной смеси я производил при помощи бетоносмесителя.

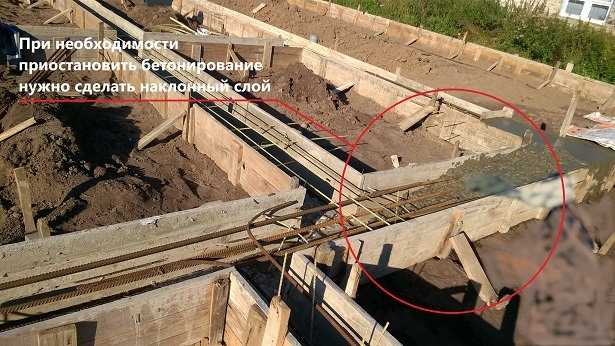

После заливки первого яруса и начального твердения бетона (4-5 суток), можно производить распалубливание и установку щитов для следующего яруса. Пошагово, ярус за ярусом, я и залил конструкцию на всю проектную высоту. Одновременно я производил засыпку траншей грунтом и песком.

В местах прохода инженерных коммуникаций (трубопроводов, кабелей) в ярусах я оставлял технологические проемы, в которые сразу и закладывал трубы. Края проемов необходимо дополнительно усиливать арматурой.

После установки опалубки для самого верхнего яруса, я изготовил арматурный пояс. Именно в самой нижней и в самой верхней точке сечения фундамента возможно возникновение больших растягивающих усилий, поэтому в средних ярусах необходима только конструктивная арматура, которую я изготовил из композита.

Стержни должны устанавливаться с таким расчетом, чтобы при бетонировании ее полностью закрывал защитный слой смеси толщиной не менее 25 мм. Это обеспечит надежное сцепление арматуры с бетоном и предотвратит ее коррозию, если материал будет эксплуатироваться в  условиях повышенной влажности.

Верхнюю кромку фундамента, если она получилась неровной, можно выровнять строительным цементно-песчаным раствором.

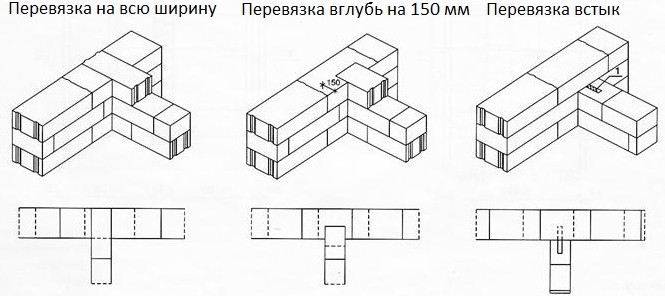

Перевязка газоблока: как выполнить перевязку рядов внешних и внутренних стен

Газобетонные блоки, которые сегодня так популярны на мировом рынке являются выгодным строительным материалом в плане монтажа.

Легкость их укладки позволяет выполнять работы по возведению стен самостоятельно без привлечения квалифицированных кадров. Но следуют отметить, что перед началом работы с газобетоном нужно ознакомиться с основными правилами пошаговой кладки. Одним из них является перевязка стен из газоблоков. В зависимости от разновидности самих стен применяется цепная или вертикальная порядовая перевязка.

Строительство однослойных стен (в один блок) из газобетона осуществляется с использованием порядовой цепной перевязки, которая обеспечит правильное восприятие изгибающих и срезающих усилий, воздействующих непосредственно на кладку. Если происходит монтаж газобетона высотой 250 мм и больше в 1 ряд, то необходима цепная перевязка не менее 40 процентов от высоты газоблока.

Осуществляется перевязка следующим образом: последующий ряд стены укладываются со смещением вертикальных швов по отношению к предыдущим с выдерживанием интервала не менее 100 мм (или от 80 мм для блоков с высотой 200 мм). Грубой ошибкой считается игнорирование всех тонкостей данной процедуры или полное ее не выполнение при сопряжении стен из газоблоков.

Порядовая цепная перевязка применяется сегодня для однослойных внешних стен в процессе их соединения с внутренними самонесущими стенами. Существует также жесткое и гибкое соединение стен. Жесткое сопряжение применяется в ситуации, когда разница нагрузок на стены не превышает 30 процентов. Все происходит по правилу сопряжения однородных стен (например несущих с несущими, ненесущих с ненесущими).

Возведение стен толщиной в 2 газоблока допускает перевязку тычковыми рядами (1 тычковый ряд на 3 кладочных ряда), а также плашковую порядовую перевязку при монтаже газоблоков разной толщины (глубина перевязки не меньше 0,2 значения толщины кладки).Гибкие связи (анкеры и дюбеля) используются для сопряжения разных видов стен, разница нагрузок которых составляет более 30%. Обычно, кладка стен в 2 блока из последующим заполнением образовавшегося между ними проема утеплителем (минеральной ватой), всегда перевязывается стальной арматурой класса A-III (А400). При этом, обязательным условием считается наличие на ней антикоррозийного покрытия (толщина слоя горячего цинка должна составлять не менее 0,2 мм).

Самым распространенным примером гибких связей для стен являются анкеры, сделанные с базальтопластика или стеклопластика (лидером рынка считается БПА Гален). Но существуют также и металлические варианты анкеров (например, продукция компании Bever).

Внутренние несущие стены рекомендуется строить одновременно с наружными

Важно! Перевязка применяется для каждого 2-го рада газоблоков. Обустройство углов наружных стен здания происходит с изготовлением доборных блоков (то есть, разрезанных половинок газобетона), длина которых должна быть от 115 мм

На практике не редко бывают случаи, когда газобетон для внутренних несущих стен имеет более высокую плотность, чем для наружных

Это следует учитывать при перевязке таких стен. Чтобы избежать теплопотерь в местах перевязки заглубление блоков внутренней стены во внешнюю должно быть не более 150 мм

На практике не редко бывают случаи, когда газобетон для внутренних несущих стен имеет более высокую плотность, чем для наружных. Это следует учитывать при перевязке таких стен. Чтобы избежать теплопотерь в местах перевязки заглубление блоков внутренней стены во внешнюю должно быть не более 150 мм.

Выводы

Порядовая цепная перевязка стен из газобетона является обязательным правилом и осуществляется благодаря смещению выше расположенного ряда относительно швов газобетонных блоков ниже выполненного ряда. Монтаж газобетонных блоков, высота которых может достигать до 250 мм требует перевязки не менее 0,4 значения высоты газоблока (10 см или более). Если используемый газобетон имеет высоту 200 мм, то нужна перевязка с созданием интервала от 8 см.

Помогла ли вам статья?

ДаНе очень

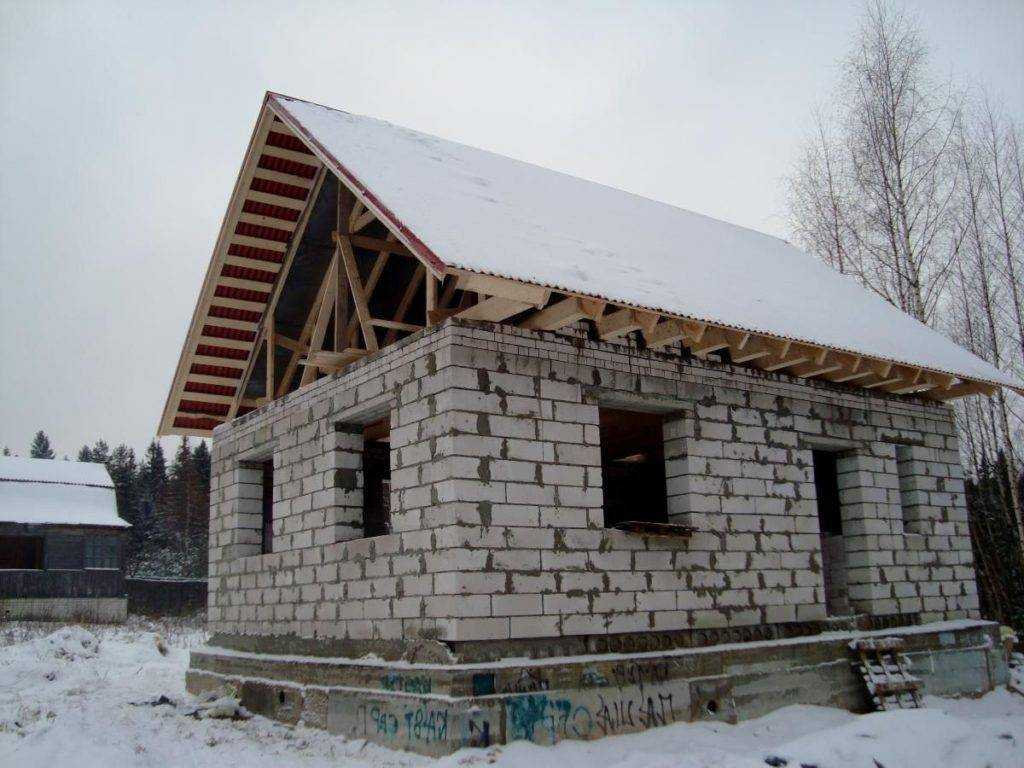

Инструкция по строительству крыши

После того, как коробка дома будет готова, можно перейти к установке стропил. Здесь все индивидуально, необходимо ориентироваться на особенности кровельной конструкции.

Есть несколько вариантов:

• сложные конструкции, такие как вальмовая, мансардная – оптимальное решение для жилого дома из газоблоков;
• односкатная подходит для перекрытия сараев и других хозяйственных построек;
• двускатная, как правило, используется для дачных домов.

Независимо от типа конструкции, для комплектации обязательно нужно использовать изоляционные слои, в том числе паро-, гидро- и теплоизоляцию. При обустройстве жилой мансарды дополнительно монтируется и шумоизоляционный материал. Для их закрепления удобно использовать рейки из дерева, которые одновременно будут выполнять роль обрешетки.

Под гидроизоляцию необходимо установить утеплитель, можно выбрать пенопласт, пенополистирол, но, как правило, в этом случае используют минеральную вату.

В завершении нужно установить кровельное покрытие, здесь следует ориентироваться на собственные предпочтения и доступные средства, в числе самых популярных материалов ― черепица битумная и керамическая, шифер, металлочерепица, профнастил.

Монтаж кровельного материала нужно начинать снизу. Такое крепление листов позволяет стекать осадочной влаге, не попадая под кровельный настил. Строительство дома из газобетона занимает в среднем 6 месяцев. Длительность работ зависит от опыта, сложности проекта, уровня механизации.

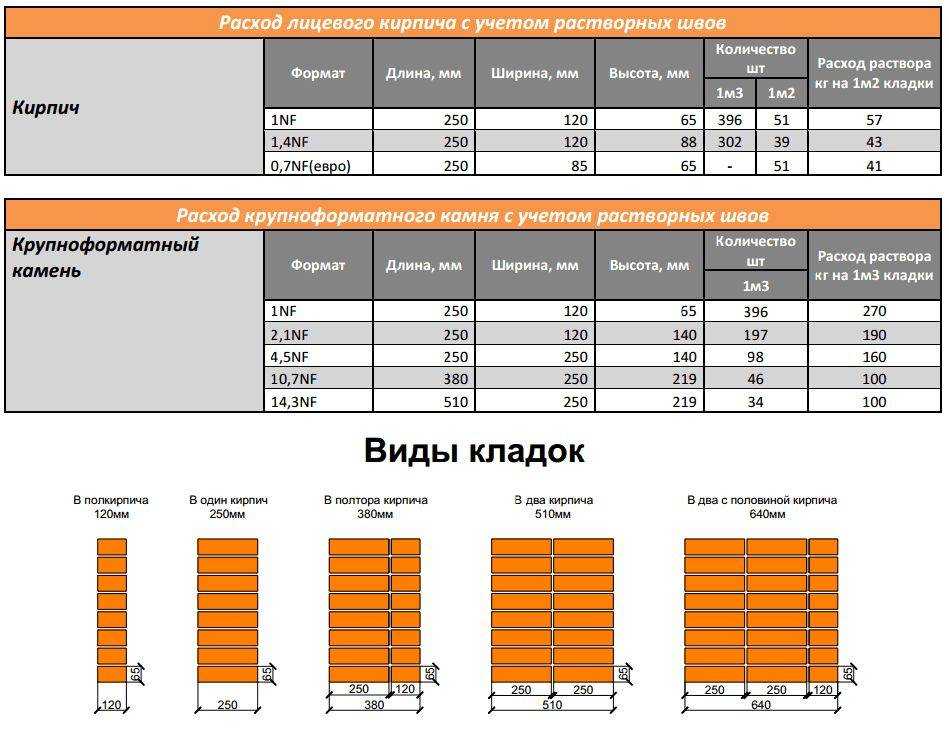

Расчет необходимого количества

Чтобы приобрести необходимое количество кирпича для строительства дома своими руками необходимо выполнить правильные расчеты. Кирпич имеет стандартную длину 25 см и ширину 12 см.  Различия могут быть только по высоте и как следствие по названию: одинарный (6,5 см),  полуторный (8,8 см), двойной (13,8 см). Применение полуторного или двойного кирпича при возведении стен, значительно экономит кладочный раствор и  время на их возведение.

Оптимальная толщина стены дома, для средней полосы России составляет 2 либо 2.5 кирпича. Толщина сены при этом получается: 2 кирпича — 51 см, 2.5 кирпича – 64 см.

Подсчитать количество кирпича можно двумя способами: без учета толщины растворного шва, либо с учетом. В первом случае, при расчетах, можно получить избыток кирпича порядка 25 %, а во втором придется наоборот прибавить к полученному результате еще 10-15%.

В обоих случаях, необходимо посчитать периметр всех стен и исходя, из их высоты вычислить, общую площадь. Затем считается общая площадь оконных и дверных проемов, и полученный результат вычитается из общей площади стен. Площадь стандартного кирпича составляет 0,0078 м2. Делим это значение на единицу и получаем 128 кирпичей в м2 стеновой кладки. После чего полученное количество умножаем на толщину кладки, допустим 2 кирпича, и получаем 256 кирпичей в 1 м2. Полученное количество кирпичей умножаем на площадь стен без учета проемов. Полученное значение и будет является необходимым количеством кирпича для дома. При подсчете количества кирпича с учетом кладочного шва, расчеты выполняются в той же последовательности и по тому же принципу, только площадь кирпича берется уже  равной 0,00875 м2. И не забыть прибавить к  полученному количеству еще 10-15%.

Армирование газобетона

Чтобы увеличить степень сопротивляемость здания усилиям, возникающим при пучении грунта, производится продольное армирование стен. Для этого в уложенном ряду блоков при помощи специального приспособления штробят продольные канавки. Для толстых наружных делают две канавки под два прутка, для перемычек толщиной до 200 мм кладут одну нитку.  От края блока они должны находится на расстоянии не менее 6 см. При штроблении двух канавок удобнее выдерживать расстояние, положив доску: одна штроба — с одной стороны, вторая — с другой.

Когда пазы готовы, из них щеткой выметается пыль. Потом берут арматуру 8 мм, предварительно раскладывают в подготовленные штробы. Подгадывают так, чтобы в углах лежали цельные прутки: в нужном месте их просто сгибают. Стыки арматуры должны приходится примерно на середину блока, но не в углах здания и не в местах примыкания стен.

Один пруток накладывают на другой, укладывая рядом. Перехлест должен быть 10-20 см. Чтобы в местах проемов (дверных и оконных) концы арматурин не торчали, небольшие кусочки можно загнуть, сделав под них небольшие штробы.

Армирование углов и примыканий делают из цельного прутка

Когда все разложено, вынимаем пруток, смачиваем штробу водой и наполовину заполняем клеем или бетонным раствором. И чистить и смачивать обязательно, иначе раствор не сцепится с материалом блока и толку от армирования не будет. В клей утапливаем пруток, потом проходим шпателем вдоль канавок, снимая излишки и разравнивая слой.

Такое армирование проводят в первом ряду, а потом — в каждом четвертом. При регулярной перевязке даже при неравномерной осадке фундамента, дом из газобетона будет стоять нормально.

Но это — не все армирование. Над оконным и дверным блоком, а также в последнем ряду этажа требуется еще элементы усиления, но уже более серьезные, с 4-мя прутками, связанными в  единую систему. Для этого есть специальные U-образные блоки. Их кладут в качестве последнего ряда под перекрытие второго этажа или под мауэрлат кровли. Одна боковая стенка у блока толстая, вторая — более тонкая. Толстой стенкой его разворачивают а улицу, тонкой — в помещение.

Пример устройства армирующего пояса при строительстве дома из пеноблоков

Из 4-х прутков  арматуры диаметром 10-12 мм вяжется непрерывный армирующий пояс. Его вяжут по тому же принципу, что и в ленточном фундаменте (прочитать можно тут). Пример армирующего каркаса — в видео.

Готовые элементы укладываются в полость блока, заливаются бетоном марки М200. После набора бетоном 50% прочности можно укладывать перекрытия или ставить стропильную систему крыши.

Армирование оконных проемов газобетонных домов

По технологии, если дом из газобетона имеет оконный проем шире 1,8 метра, дополнительно армируется предпоследний ряд газоблоков. Для этого в делают две продольные штробы, которые, как минимум, на 0,5 м длиннее оконного проема. Для перестраховки можно выступы сделать побольше — до 1 метра, а армировать под каждый оконный проем.

Технология аналогична стенному: две штробы, в которые  укладывается пруток, заполянется клеем или раствором. Поверх армирования устанавливается последний ряд блоков, а на него в последствии — оконная рама.

Общие принципы работы с пенобетонными блоками описаны в следующем видео, также освещены принципы армирования оконных и дверных проемов

Об особенностях отделки стен из газобетона читайте тут.

Вывод

В данном материале мы постарались показать поэтапное строительство, с указанием необходимых ключевых моментов, на которые следует обращать особое внимание. Вы должны были уяснить, что лучшим фундаментом специалисты считают железобетонную плиту, а раствором для укладки – клей (см.также статью «Срок службы бетона: продляем время эксплуатации бетонной конструкции»). Также было рассказано об армировании, и свойствах материала впитывать влагу, что обязательно нужно учитывать при отделке строений

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике

Также было рассказано об армировании, и свойствах материала впитывать влагу, что обязательно нужно учитывать при отделке строений. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
