Как сделать оконный проем в газобетонной стене?

Какие инструменты и материалы понадобятся?

Для установки пластиковых окон в газобетон дома применяют киянку, которая необходима при демонтаже или сборке конструкции. Также не обойтись без бороздодела, каретки, терки и ковшика. Чтобы распиливать газобетонные заготовки было проще и аккуратнее, применяют ножовку. Она позволит распилить элементы на равные части нестандартных размеров за счет уголка, который идет в комплекте с ножовкой.

Большую роль в сооружении играет строительный уровень, он позволяет сделать стены конструкции ровными и прямо пропорциональными за счет проверки горизонтальности рядов. Также не обойтись без шпателя, рубанка, рулетки, бетономешалки, дрели, перчаток и ведра. Для монтажа проемов применяют такие материалы: монтажная пена, пенополистирол, штукатурка, арматура из стали, смесь из песка, цемента и воды, оцинкованные гвозди и раствор для работ с тонкими швами.

Что нужно для возведения?

Для качественной кладки необходимо иметь не только хорошие навыки и умения, но и хорошие расходные материалы и инструменты. Они могут существенно облегчить работу каменщика.

Материалы для кладки:

• газоблоки нужной толщины, прочности и плотности;
• цементно-песчаный раствор (цемент, песок, вода, пластификаторы, добавки);
• клеящая смесь – специальный клей, который уменьшает толщину слоя между элементами и делает соединение между ними крепче;
• арматура или армирующая сетка – для укрепления стены и увеличения его прочности.

Инструменты для работы:

1. Ножовка или пила с твёрдыми зубчиками – для подрезки блоков и придания им нужных или нестандартных размеров. Можно использовать ножовку по дереву для резки изделий. Хотя качество подрезки будет не очень ровным, но на эксплуатационные показатели материала и его долговечность это никак не повлияет.
2. Киянка или резиновый молоток – предназначен для выравнивания элементов и их подгонке по одной ровной линии.
3. Дрель или миксер с насадкой – для замеса цементно-песчаного раствора или перемешивания клеящей смеси с водой.
4. Зубчатый шпатель и ковшик – для нанесения раствора на изделия и разравнивания смеси по поверхности блоков.
5. Тёрка – для счёсывания выступов и бугров на отдельных элементах в целях идеального примыкания изделий.
6. Штроборез – для прорезывания в элементах специальных отверстий или канавок для прокладки арматурных прутьев.
7. Строительные уровни – для выравнивания элементов по вертикали и горизонтали. Можно использовать как обычные, так и водяные уровни.
8. Рулетка и карандаш – для разметки блоков с их последующей подрезкой.

Оконные перемычки для газобетона

Когда планом строительных работ для повышения прочности газобетонных стен предусмотрено применение армированных элементов, например, в частных коттеджах, используются специальные перемычки. Они устанавливаются также при оформлении окон и дверей. Использование этих элементов позволяет профессионально распределить весовые нагрузки, провести профилактику трещин в проеме пеноблока.

Какие перемычки применяются

Существует несколько видов перемычек, отличающихся конструкцией и способом установки:

1. Армированная газоперемычка по ГОСТ. Это заводское изделие, представляющее собой балку из газобетона с внутренним арматурным каркасом и антикоррозийным покрытием сверху. Такое решение потребует высоких денежных затрат, однако является простым, ставить под силу непрофессионалу. Основными положительными моментами являются: прочность, длительный срок использования, высокая тепло эффективность.

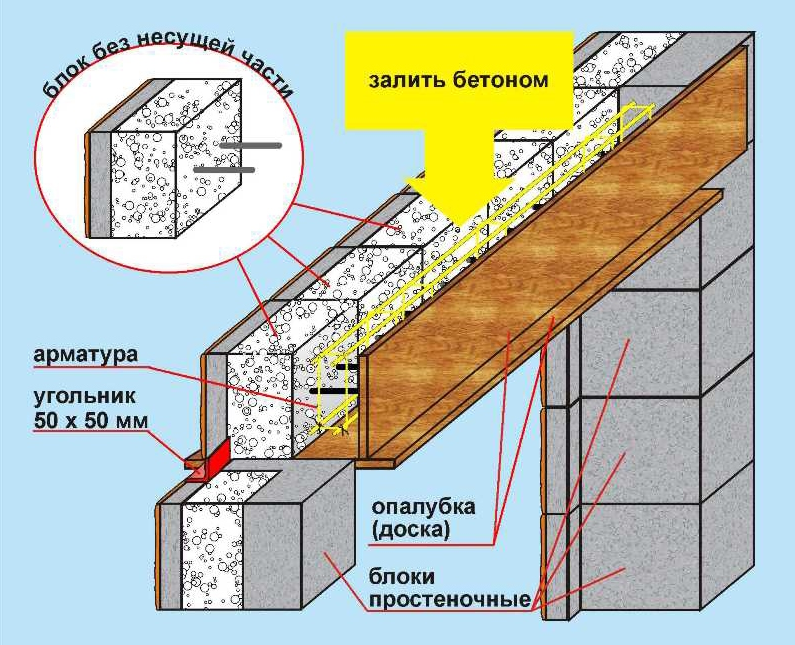

2. U блоки. Перемычки предполагается установить над газоблоками. Они имеют сборно-заливную конструкцию, легко пилятся, даже с помощью ножовки по газобетону. Элементы каркаса вкладываются в борозды. После этого производится монтаж с помощью деревянной опалубки. При отсутствии утепления стен существует необходимость размещения внутри конструкции пено-полистиролового утеплителя.
3. Перемычки из железобетона – бетонные балки, внутри которых расположилась арматура. Они не такие теплопроводные, как газосиликат. Поэтому будет правильно дополнительно утеплить стены минеральной ватой.

В чем плюсы и минусы перемычек из различных материалов

К плюсам армированных перемычек из газобетона следует относят:

• долговечность;
• влаго устойчивость;
• хорошая устойчивость грибковым поражениям;
• отсутствие горючести;
• прочность.

Использование армированных перемычек требует внимания к толщине стены, в которую монтируется окно. Чтобы ускорить процесс установки и упростить работу, можно взять выпущенные промышленным способом прямоугольные перемычки. Промышленность выпускает их в вариантах различного размера. Это удобно при подборе расходных материалов, работая с секциями, различающихся по ширине.

Перемычки из газобетона характеризуются следующим образом:

• у них низкий коэффициент тепло проводности;
• незначительный вес;
• возможность подобрать интересующий размер в зависимости от толщины блока.

Устанавливая подобранную перемычку, нужно соблюсти глубину 20 см и обозначающую стрелку на упаковке направить вверх. Последующие действия состоят в скреплении их между собой с помощью молотка, монтажного клея. Для выравнивания поверхности используют деревянную колодку, имеющую широкое лезвие. Производят выравнивание после того, как будет выдержана экспозиция для кладочной смеси.

Установка подоконника и отлива, герметизация рамы

В первую очередь запенивают низ под рамой. Чтобы это сделать правильно обработку производят с внутренней и внешней стороны, тогда можно будет избежать появления пустых мест. Пока пена будет застывать, подготавливают полотно.

Измеряют глубину вхождения полотна, его ширину возле окна и в начале стены. Добавляют припуск, который будет выходить за пределы перегородки, и разрезают по этим измерениям. При определении расстояния припуска и длины следует учитывать следующую особенность.

Многим широко известна проблема «плачущих окон», когда образуется скопление воды. Такая неприятность возникает из-за того, что образуется конденсат. Происходит это следующим образом. В тёплом домике воздух постоянно насыщается водяными парами, это может быть как естественным, например, испарение воды из открытых сосудов, при сушке белья, так и принудительным – парогенераторы на батареях, из кипящего чайника, утюга с парогенератором и т. д.

Когда же воздух начинает остывать, его объём уменьшается, молекулы воды, находящиеся в нём, начинают соединяться, образуя капельки воды, которые опускаются на поверхность. Когда оконный проём имеет небольшую глубину, тёплый воздух поступает к верхней точке, соприкасаясь со стеклом, охлаждается и опускается. Стекая по подоконнику, насыщенный парами воздух попадает на батарею, где смешиваясь с горячим воздухом, приходит в нормальное состояние. В таком случае конденсат не успевает выпадать.

Другой пример. Проём имеет большую глубину. В этом случае из-за большого горизонтального расстояния круговорот замедляется, это замедление будет тем больше, чем больше горизонтальное расстояние, определяемое длиной подоконника. В этом случае появляется эффект «плачущего окна». Исправить положение можно, если применить принудительную вентиляцию. Для этого в подоконник монтируют обогревательный элемент (электрический или водяной).

Установка системы проветривания

Стоит отметить, что выпадение осадка зависит от многих факторов:

• насыщенности тёплого воздуха водяным паром;
• объёма вентилируемого пространства;
• разности температур нагретого воздуха и поверхности окна.

Когда заготовка готова, на подставки под окном накладывают поролоновые прокладки, они помогут более плотно вставить подоконник в своё место. Для выравнивания полотна ставят дополнительные клиновидные подставки. Это необходимо для установки уровня по ширине. В длину делают наклон в 2–3 градуса. Приклеивают боковые заглушки и подоконник ставят на место. Промежуток между полотном и стеной заполняют пеной. Чтобы полотно не поднималось под действием пены, сверху кладут груз.

Последующая герметизация и регулировка

Слив устанавливается подобным образом. К установочному профилю он крепится шурупами. Все пустоты заполняются пеной, открываются дренажные отверстия и проверяются на чистоту. При их отсутствии требуется просверлить отверстия. Убирают защитную плёнку с окна.

Правильный и неправильный монтаж отлива

Откосы устанавливаются по схеме установки подоконника, с той лишь разницей, что они идут вровень со стеной. Для их крепления используют шурупы, которые будут ввинчиваться в деревянные пробки, установленные в заранее высверленные отверстия в газобетоне. Крепление производится за углы. Когда все заготовки будут приготовлены, приступают к запениванию оконной коробки. Герметизация производится с внутренней и внешней стороны. На завершающем этапе убирают остатки пены, приклеивают уголки и герметиком проходят все стыки.

Использование гидроизоляции

Навешиваются створки и стеклопакеты. Створки регулируют по горизонтали с помощью верхней петли, по вертикали – нижней. Используют шестигранник на 4 мм. Нижняя петля позволяет дополнительно регулировать горизонталь, для этого необходимо воспользоваться рожковым ключом на 13. В завершение устанавливаются заглушки, и прикручивается ручка. Пластиковые поверхности очищаются специальным средством.

Регулировка створки

Распространенные ошибки

Самые распространенные ошибки, которые допускают неопытные строители:

• Несогласование предстоящих работ с надзорными органами. Долгие годы изменения могут оставаться незамеченными, но при продаже квартиры все переделки будут для сотрудников жилкомнадзора очевидными. В результате, их придется устранять и оплачивать штраф.
• Использование ударного инструмента для работы с монолитными стенами. Это грозит появлением трещин и даже обрушением части конструкции.
• Отсутствие временной перемычки при работе с несущей стеной. Ее ослабления допускать нельзя, в противном случае не удастся избежать деформации.
• Проведение массивных работ на сухой стене. Это приводит к образованию пыли и грязи с последующей длительной уборкой.
• Попытка с помощью перфоратора сбить ненужный материал. Так чаще всего поступают неопытные мастера. Чтобы удалить ненужный участок стены, перфоратором лишь проделывают отверстия, размещая их близко друг к другу. После этого вооружившись зубилом и молотком проем спокойно расширяют.
• Снятие материала снизу вверх. Начинать демонтаж нужно от потолка.

Контроль качества

Процесс замера и заказа оконных блоков опустим, будем исходить из того, что намерили вы все правильно, и с доставкой проблем не возникло. Цена установки составляет примерно $50-60, так что вы решили сэкономить эти деньги. Итак, вам доставили оконные блоки и можно приступать к их установке.

Перед тем как приступать к монтажу, можно немного побыть занудой и проконтролировать геометрию оконных блоков, мало ли, вдруг вам поставили неликвид. Есть отдельный норматив (ГОСТ 30674 – 99) в котором и содержатся основные требования.

• допуски в зависимости от размеров. Так, для размера свыше 2000 мм допуск по внутренним размерам рамы составляет +2,0 мм -1,0 мм, а по внешним -2,0 мм +1,0 мм. До 1000 мм допуски будут равны ±1,0 мм (внутренние размеры) и -1,0 по внешним габаритам. Для диапазона 1000 – 2000 мм погрешность может составлять +2,0 мм и -1,0 мм для внутренних габаритов и ±1,0 мм для внутренних;
• обязательно промерьте диагонали оконного блока. При больше стороне свыше 1400 мм максимальная разность длин не должна превышать 3,0 мм, при длине до 1400 мм допуск уменьшается до 2,0 мм;
• максимальное провисание открытой створки/форточки не должно превышать 1,5 мм/1,0 м длины в полностью открытом состоянии.

Подготовка проёма для монтажа окон в газобетон

Проём должен быть выровнен, сглажен и подготовлен в плоскости так, чтобы обеспечить полноценную и качественную поклейку лент для обеспечения теплого монтажа окон. Поверхность проёма должна быть ровнойДолжны быть скрыты все сколы, трещины и щели на поверхности газоблока.Поверхность должна обеспечить приклеивание монтажных лентЛенты для монтажа должны приклеиться к ровной поверхности и обеспечить непрерывный контур изоляции.Грунтовка поверхности специальным праймеромДаже ровная подготовленная поверхность проёма из гаозобетона должна быть прогрунтована специальным праймером, который обеспечивает качественное и герметичное приклеивание монтажных лент.Примеры

Установка окон в газобетонном доме своими руками – инструкция

В данной статье вы узнаете о способах установки окон в дом из газобетона своими руками. В статье будет инструкция по самостоятельной установке + видео. Также вы узнаете о важных правилах монтажа окон: глубина установки окон в проем, утепление откосов и когда нужно устанавливать окна.

Способов всего два:

1. монтаж окон на пластины.
2. способ на нагели (распакечивание).

Установка окон на пластины

Такой способ довольно простой и подходит для людей без особого опыта в строительстве. Применяется для небольших и средних окон. Окно крепится при помощи анкерных нержавеющих пластин 40x160x2 мм. В газобетоне закрепляется дюбелями с саморезами (6×60 мм).

Перед монтажом окна, нужно сделать утепленные внешние откосы толщиной 20 мм из ЭППС. Это уменьшить глубину промерзания откоса, что сместит точку росы наружу, избавив от лишнего конденсата и плесени.

Инструкция по установке большого окна на пластины:

1. В пластинах просверливается отверстие для дюбеля.
2. Пластины закрепляются к оконной раме двумя короткими саморезами.
3. Количество используемых пластин, обычно, составляет от 4 до 6 штук и более.
4. Окно устанавливается и выравнивается по уровню при помощи подставок.
5. Прижимаются пластины и по их отверстиям безударной дрелью высверливается отверстие под дюбель.
6. Закручиваются все дюбели и саморезы в них.
7. Пространство между рамой и стеной качественно заполняется монтажной пеной.

   Желательно, чтобы зазор составлял около сантиметра, для удобного заполнения пеной и экономного его расхода.

8. Лишняя пена срезается.
9. Далее устанавливается подоконник и внутренние откосы.

Если окно небольшое, пластины можно закрепить на обычные саморезы, без использования дюбелей, так как основную нагрузку будет держать именно монтажная пена.

А в данном видео вы узнаете от опытного самостройщика, как можно быстро и просто установить небольшие пластиковые окна в газобетонный дом. В представленном способе есть некоторые хитрости, которые сильно упрощают процесс монтажа.

Установка окон на нагеля (распакечивание)

Это метод крепления окон сложен тем, что перед монтажом раму нужно полностью разобрать, то есть, снять все створки. Далее производится выравнивание и фиксация через весь профиль длинными нержавеющими саморезами (металлическими нагелями). Расстояние между нагелями должно составлять около 40 см.

Способ распакечивания чаще всего применяют для установки крупногабаритных окон, площадь которых более 4 метров.

После установки профиля, вся оконная система собирается и регулируется заново.

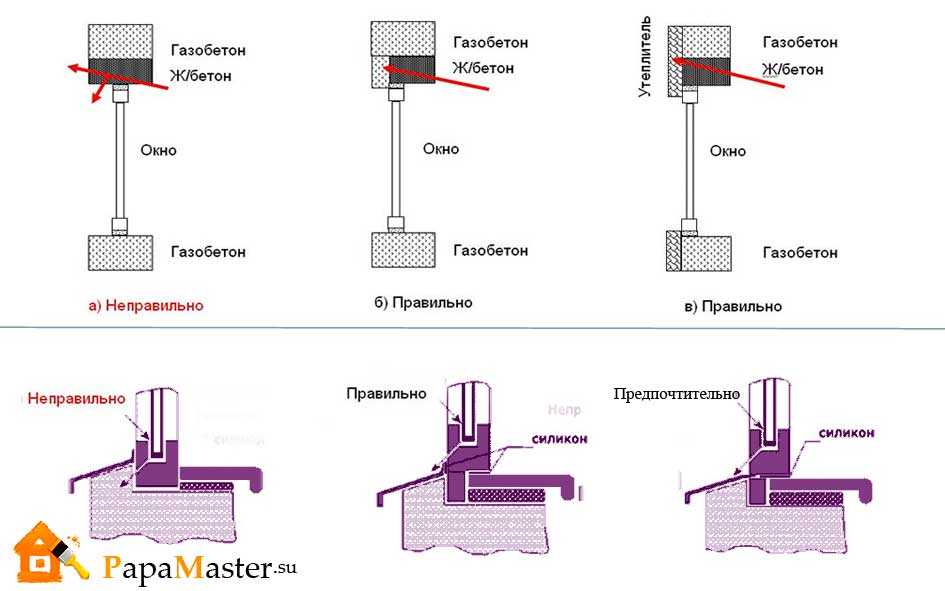

Глубина установки окна в газобетонном доме

Если газобетонная стена не предполагает внешнее утепление, то обычно глубина установки окна составляет расстояние 1/3 от наружной плоскости стены. То есть, от 8 до 12 см от края проема до рамы и зависит от толщины.

• Стена толщиной 20 см – глубина 8 см.
• Стена толщиной 30 см – глубина – 10 см.
• Стена толщиной 40 см – глубина – 12 см.

Если газобетонная стена будет утепляться, то окна устанавливаются ближе к наружному краю проема, оставляя всего 3-5 см для последующего крепежа откосов и внешней облицовки.

Указанные отступы придуманы не с точки зрения визуального восприятия окон, а для защиты переплетов от конденсации и промерзания, ведь точку росы нужно смещать наружу рамы.

Когда ставить окна в газобетонный дом

При правильном проектировании газобетонного дома и качественном выполнении работ, установкой окон можно заниматься уже через два месяца после завершения строительства коробки дома.

Есть версия, что окна желательно ставить именно осенью, до сильных дождей и снега. Связано это с тем, что отсутствие окон создает максимальную вентиляцию в доме, и газобетон быстрее сохнет, а на зиму коробку дома лучше полностью закрыть от осадков.

Правила установки пластиковых окон в частный дом

1. Если установка проводится на пластины, то на стандартное окно нужно минимум пять пластин. Сверху и снизу по одной пластине, а с боков – по две.
2. Боковые пластины должны располагаться от углов рамы на расстоянии 20 см.
3. Если установка проводится на нагели, то расстояние между ними должно быть 40 см.
4. Наружные откосы нужно обязательно утеплять.
5. Лучший утеплитель для откосов – экструдированный пенополистирол (ЭППС) толщиной 20 мм.
6. Обязательно устанавливайте отливы под углом.
7. Когда устанавливаете отливы, обязательно учитывайте толщину будущего слоя утеплителя и штукатурки, если таковые планируются.
8. Максимальное количество окон рекомендуется с южной стороны дома.

Допустимо ли мероприятие

Для начала рассмотрим можно ли увеличить оконный проем в кирпичном доме и что для этого необходимо сделать. Любое изменение внесенное в конструктивные элементы здания относятся к разряду перепланировки. Это означает, что любое действие или полноценный проект в обязательном порядке согласуется с архитектурным управлением и прочими сопутствующими организациями, которые «участвуют в процессе» правомерной выдачи разрешения или запрета на запланированное вмешательство. Исключением может быть частное здание, но и здесь рекомендуется предварительно и пошагово консультироваться с грамотными специалистами. Стоит отметить, что частные конторы часто дешевле обходятся, но их заключения не всегда принимаются государственными.

Обосновано требование по официальному оформлению запроса тем, что внесение изменений даже в проем для остекления может повлечь за собой негативные последствия для рабочей части дома или здания в целом. Также могут пострадать инженерные коммуникации и в дальнейшем установленные оконные и дверные блоки. Нередко причиной отказа в реализации проекта по расширению проема становится нарушение общего дизайна (внешнего вида) строения.

Готовый архитектурный проектИсточник pro-dachnikov.com

Стоит отметить пару важных моментов. Если разрешение на реализацию проекта было получено, то оно действительно в течение одного года. Возможен вариант неоднократного продления срока, но каждый подход ограничен всего 1 месяцем. Второй важный момент – за проделанной работой ведется строгий контроль. Под декоративной отделкой впоследствии экспертизу провести невозможно без демонтажных работ. Поэтому выходом из ситуации является составление актов о внесенных изменениях скрытого типа. Здесь должен быть представитель проектной, строительной организации с обязательным допуском СРО. А после окончания всех предусмотренных проектом мероприятий подписывается еще один документ приемной комиссией. На основании этого вносятся изменения в техпаспорт на конкретный объект.

Технический паспорт на жилой домИсточник aversa.by

Установка подоконника и отлива, герметизация рамы

Как крепить пластиковые окна к газобетону, мы выяснили. Теперь разберемся с оставшимися мероприятиями.

Для герметизации зазорных участков лучше простой пены для монтажных работ ничего нет. Но имеется одна особенность – следует не просто заполнить пеной все пустотные места и удалить ее излишки после застывания. Есть еще одно обязательное условие – пена нуждается в защите от природных факторов.

Инструкция по установке подоконника, отлива и герметизации рамы выглядит следующим образом:

поверхность откосов оконного проема из газобетона слегка увлажняется, для чего можно воспользоваться простым пульверизатором;

• запенивать следует не только вертикально расположенные швы, но и все пространство внешних и внутренних сторон устанавливаемого профиля. Такая мера необходима для установки отлива и подоконниковой доски;
• после полного высыхания пены ее излишки удаляются, при этом подоконнику можно создать небольшой уклон, если в этом есть необходимость;
• изнутри помещения на пенный слой наклеивается гидропароизоляционная лента, которая надежно защитит от влаги;
• при монтаже отлива сначала на слой пены наклеивают гидроизоляционный пленочный материал, заводя его край на поверхность стены на один – два сантиметра. После этого отлив устанавливается в паз подставочного профиля, фиксируется саморезами;
• по такому же принципу крепится подоконник.

В завершении всех работ необходимо с рамы удалить защитную пленку. Ее основное предназначение – защитить пластик от случайных царапин во время транспортировки и установки. Во время эксплуатации оконного блока пленка никакой смысловой нагрузки не несет. Если не сделать это своевременно, через определенный срок пленка крепко прилипает к раме, ее придется предварительно прогреть или намочить, чтобы снять.

Порой новички не могут понять, когда лучше выполнить установку оконных блоков в дом из газобетонного материала. Однозначного ответа на такой вопрос мастера не дают. Некоторые уверяют, что бетоны ячеистой группы дают значительную усадку, и установку окон лучше всего провести через год, когда будет выведена коробка здания.

Другие пытаются рассуждать с научной точки зрения и вспоминают про три вида усадки строительного материала

Одновременно с этим такие советчики не принимают во внимание рекомендации изготовителей. А там четко отмечено, что естественную усадку блоки дают не более 0.3 мм на один метр высоты кладки

И это позволяет не считать воздействие усадки на целостность окон критичным

Основная путаница в таком вопросе образуется из-за перемены терминов «усадка легкого бетона» и «осадка сооружения»

И это позволяет не считать воздействие усадки на целостность окон критичным. Основная путаница в таком вопросе образуется из-за перемены терминов «усадка легкого бетона» и «осадка сооружения».

Осадка здания деформационного характера проходит не из-за испарения воды из бетонного раствора и блочного материала. Она вызвана оседанием и подъемами почвенного состава во время промерзаний и оттаиваний. Вот от такой усадки и следует предохранять свои дома. При устройстве фундаментного основания используют армирующие конструкции, по стенам устраивают бетонные армопояса, устраивая по межэтажным перекрытиям. Когда такими требованиями пренебрегают, то трещины в фундаментной основе и на стенах в более слабых местах появятся однозначно.

Отсюда напрашиваются определенные умозаключения. Установка окон выполняется через два – три месяца, как выведены газобетонные стены. Такого срока хватит, чтобы фундаментное основание и клеевой состав, использованный для кладки, набрали полную прочность.

Некоторые полагают, что коробка объекта должна выстоять не меньше одного года, и только потом разрешается вставлять в нее оконные конструкции. Якобы, к этому моменту грунт стабилизируется. Мнение ошибочное, так как движения почвы является постоянным процессом, и надеяться следует на грамотно залитый фундамент и правильно выложенные стены.

Регулировка дверного полотна

Отрегулировать дверную систему может любой человек без дополнительных навыков. Например, избавиться от скрипов можно путем смазывания подвижных элементов. Для этого используется спринцовка, заполненная моторным маслом или WD-40.

Если звуки не исчезли, необходимо внимательно осмотреть крепления на коробе. Иногда крепежные болты, саморезы или анкера недостаточно «утоплены», и полотно трется об них при закрывании и открывании. Требуется закрутить их сильнее.

Чтобы избавиться от незначительного перекоса, можно воспользоваться шестигранником. В новых дверях есть возможность регулировать положение полотна вертикально и горизонтально. Обычно элементы регулировки располагаются в петлях.

Установка подоконника и отлива — заключение

Завершающим этапом монтажа окна является установка отлива — он же подоконник. Разница между этими двумя понятиями невелика: подоконником обычно называют толстую доску с прямоугольным сечением, изготовленную из дерева, керамики, декоративного бетона или натурального камня. Подоконники чаще устанавливают в помещениях, хотя можно и со стороны фасада – тут всё зависит от его дизайна.

Ширина планки отлива в среднем составляет 120-210 мм, конкретный размер подбирается в зависимости от размера выступа, к которому добавляется 5 см. В сечении отлив имеет Z-образную форму – с обеих сторон у него имеются полки шириной 20 мм.

Стандартной длины отлива 3 м обычно хватает на любое окно. Чтобы вырезать нужный кусок, по месту установки производится замер с таким расчётом, чтобы по бокам тоже можно было сделать загиб по 20 мм. Примерив заготовку, можно приступать к её установке. В первом варианте установки подоконная планка перекрывается утеплителем, а отлив крепится непосредственно к раме.

Но чаще делают так: отлив вставляется в специальный паз в нижней части рамы, а пространство заполняется монтажной пеной. В этом случае, перед установкой отлива на боковые откосы наносят герметик, а на горизонтальную поверхность – зигзагообразную полосу пены, которая и позволит откорректировать положение планки.
