Как использовать армопояс в доме из газобетона

Что собой представляет деревянное перекрытие

Эта конструкция собирается из пиломатериалов. Чаще ее называют – по несущим балкам. Это когда между стенами строения по верхним торцам кладки укладываются балки, упирающиеся на эти стены. Уже на них укладывают и крепят доски в качестве чернового пола.

Название «балки» является не конкретным. То есть, это название элементов, которые собираются в виде основы и несут на себе основные нагрузки. В качестве них можно использовать брус, бревна, сдвоенные доски. Если разговор вести не о деревянных конструкциях, то в их качестве используют металлический профиль, железобетонные перемычки и прочее.

Шаг 4 — Проверка горизонтальности верхней плоскости перекрытия

Выравнивать верхнюю плоскость деревянного межэтажного перекрытия в доме из газобетона, образованную балками, нужно для того, чтобы настилать пол второго этажа. Т.к. балки могут быть после высыхания немного изогнутыми или винтообразно скрученными, то даже уложенные на ровный армирующий пояс, они могут не дать горизонтальную плоскость.

Ровняют плоскость или заменой балки, или состругиванием ее выступающей части электрорубанком. Подкладывание щепочек, палочек и кусочков дощечки могут дать отрицательный результат.

Подкладушки со временем высохнут, образуется щелочка и начнется скрип при хождении. Как его устранить – об этом в другой статье. Если сверху перекрытия будет чердачное помещение или черновой пол, то выравнивать плоскость балок перекрытия нет нужды. А если в проекте дома на первом этаже предусмотрен подвесной потолок, то нижнюю плоскость равнять тоже не нужно.

Еще раз, более детально, все основные этапы установки деревянных перекрытий вы можете посмотреть в видео-ролике:

Армопояс под перекрытие и мауэрлат

Междуэтажные и мауэрлатные (подстропильные) армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям. Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.

Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от 300 мм достаточной прочности на сжатие примененных блоков из арболита – от марки В2,5.

Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат (подстропильный брус, на который опирается вся стропильная система). Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям – скатную крышу при сильном ветре может сорвать, в прямом смысле. Если стены выстроены из кирпича, армопояс (сейсмопояс) верхнего яруса назначается только из соображений пространственной жесткости здания.

Для фундамента, выполненного из сборного железобетона (ФБС), армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы. Ленточные фундаменты из бутобетона экономичны и имеют некоторую пластичность, но у них нет стойкости к грунтовым подвижкам. Монолитные железобетонные ленты являются цельной рамной конструкцией, и в армопоясах не нуждаются. Так же, как и монолитная плита.

Междуэтажные перекрытия, под которые необходимы армопояса

Обязательно устраивать армопояс в уровне перекрытия из железобетонных плит, пустотных и ребристых, в случае их опирания на несущие стены из керамзитобетона, газобетона и пенобетона.

Для опирания монолитной плиты перекрытия армопояс не нужен, так как в этом случае передача нагрузок от перекрытия равномерна, а конструкция цельная и уже имеет пространственную жесткость.

При опирании деревянных балок на керамзитобетон, пенобетон и газобетон армопояс можно не делать, но усиление под опорные участки балок обязательно. Выполняется такое усиление в виде площадок, или подушек из бетона высотой около 50 мм, для того, чтобы предотвратить разрушение хрупких блоков под балками. Если нет необходимости в повышении пространственной устойчивости сооружения, то возможно ограничится устройством местного усиления под опорные части балок и не устраивать армопояс по периметру.

Важный конструктивный элемент

Перекрытия — несущие элементы здания, выполненные из железобетонных конструкций. Они получают и распределяют нагрузки от своего веса и находящихся в здании людей и оборудования на стены и опоры. С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения.

Схема укладки плит перекрытия.

Перекрытия в здании должны отвечать множеству требований. Они должны быть прочными, жесткими, обладать хорошими звукоизоляционными характеристиками, не гореть и не пропускать воду.

Материал, который используется для производства плит перекрытия — железобетон. В основном это многопустотные конструкции с пустотами разных форм: многоугольными, овальными, круглыми. Чаще всего в строительстве используются элементы с круглыми пустотами. Они высокопрочные, технологичные и полностью готовы к монтажу. Несущая способность у них — 800 кг/м². Они укладываются на несущие стены, расположенные на расстоянии около 9 м друг от друга. Опираются на две стороны. Их отличает огнестойкость, жесткость, длительный срок эксплуатации. В качестве материала для стен, на которые будут укладываться такие перекрывающие элементы, используются кирпич, газобетон, пеноблоки и железобетонные панели.

Глубина заведения на стены

Все перекрытия, независимо от способа монтажа, можно укладывать на фундамент или несущие стены из кирпича, ж/б панелей, газобетона или пеноблоков.

Глубина опиранияэто расстояние, на которое плита ложится на несущий элемент.

Важно знать, на сколько можно опирать пустотное железобетонное изделие. Эта глубина зависит от материала, из которого возведены несущие конструкции:

• кирпичные – от 9 до 12 см;
• панельные – от 5 до 9 см;
• газобетонные или пеноблочные – от 12 до 25 см.

Несоблюдение рекомендованной глубины укладки, чревато разрушением стен, из-за неправильно распределенных нагрузок. Недостаточная глубина приводит к раскрашиванию внутреннего слоя кладки и штукатурки, или к растрескиванию панелей. Излишнее расстояние, занятое под опору, приведет к разрушению внешней части стены.

Схема правильного и неправильного узла опирания на кирпичную стену:

Важно!Чрезмерная глубина опирания на несущую стену создает мосты холода и неправильное распределение нагрузок, что, соответственно, приводит к большим теплопотерям и ведет к постепенному разрушению здания.

Выдержка из СНИП

СП «Крупнопанельные конструктивные системы. Правила проектирования»

4.3.17 Глубину опирания сборных плит сплошного сечения на бетонные и железобетонные стены в зависимости от характера их опирания принимают не менее:

• 40 мм ― при опирании по контуру, а также двум длинным и одной короткой сторонам;
• 50 мм ― по двум сторонам и пролете 4,2 м и менее, а также по двум коротким и одной длинной сторонам;
• 70 мм ― по двум сторонам и пролете более 4,2 м.

Опирание многопустотных плит безопалубочного формования на стеновые панели производится по двум сторонам, то есть по балочной схеме с глубиной опирания не менее 80 мм для плит высотой 220 мм и менее, и не менее 100 мм для плит высотой более 220 мм.

Во всех случаях максимальная глубина опирания многопустотных плит безопалубочного формования принимается не более 150 мм.

Опирание по трем и более сторонам многопустотных плит безопалубочного формования (заведение продольной стороны плит в стены) не допускается.

Насколько необходим армопояс

Рисунок 2. Возведение армопояса под плиты перекрытия

Монолитный пояс требуется не только при строительстве жилых зданий, но и для укрепления хозяйственных сооружений. Он предупреждает деформацию и разрушение стен

Особенно важно производить армирование, если здание будет иметь несколько этажей. Необязательно усиливать плиты перекрытия разрешено, когда фундамент заложен ниже глубины промерзания грунта, а для возведения коробки использован кирпич

Но есть ситуации, в которых без монолитного армопояса не обойтись:

1. Если требуется обеспечить равномерность нагрузок на коробку сооружения и фундамента.
2. При необходимости выравнивания чернового основания перед установкой межэтажных конструкций.
3. Для защиты здания от влияния внешних факторов, обеспечения его устойчивости. Это касается и ветровых нагрузок.
4. С целью увеличения прочностного запаса сооружения.
5. Если для сооружения конструкции применяется легкий материал, имеющий поры: шлакоблок, газобетон.
6. При необходимости проведения работ на слабых грунтах. Тут высок риск усадки конструкции. Монолитная лента предупредит появление трещин.
7. При обустройстве мелкозаглубленного фундамента. Монтаж армопояса не даст зданию существенно просесть, предупредит появление трещин на стенах.
8. Когда дом строится в сейсмически активной зоне.

Армопояс укрепляет коробку, если она стоит в месте с наклоненном рельефом. Использовать монолитную бетонную ленту нужно при строительстве не только жилых домов, но и хозяйственных построек.

Требования к устройству армопоясов под плиты перекрытия

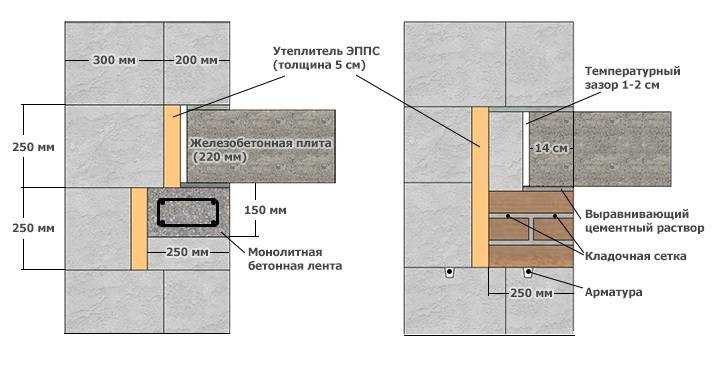

В зданиях со стенами из блоков, изготовленных из лёгких бетонов (газобетонных, газосикатных, пенобетонных, полистиролбетонных), имеющих небольшие прочностные характеристики перекрытия должны обязательно опираться на армированные пояса. Армопояс устраивается по всему периметру здания. Высота армопояса под плиты перекрытия от 20-ти до 40-ка см. Соединение армированных поясов с деталями перекрытия должно быть механически прочным, для чего используются анкерные устройства или стыковка арматурными стержнями периодического профиля с применением электросварки.

К конструкции предъявляется ряд следующих требований:

• пояса должны устраиваться на всю ширину стен, для наружных шириной ≥ 50-ти см допустимо уменьшение ≤ 15-ти см для укладки утеплителя;
• армирование, выполненное с помощью инженерных расчётов, должно обеспечивать достаточную механическую прочность для восприятия нагрузок от собственного веса железобетонных элементов и вышерасположенных конструктивов;
• бетон ≥ класса В15;
• пояс — своеобразный мостик холода, поэтому необходимо его обязательное утепление, чтобы не допустить разрушение газобетонных блоков от накопленной влаги;
• надёжность сцепления с несущими стенами.

Опирание плит перекрытия на газобетонные блоки несущих стен по армированным поясам выполняется с соблюдением следующих нормируемых значений:

• по торцам ≥ 250-ти мм;
• по остальному контуру ≥ 40-ка мм;
• при опирании по 2-м сторонам пролёта ≤ 4,2 м — ≥ 50-ти мм;
• то же при пролёте ≥ 4,2 м — 70-ти мм.

Газобетонные блоки не способны выдерживать высокие нагрузки, материал начинает подвергаться различным деформациям. Армопояс, принимая на себя все нагрузки, равномерно распределяет их, тем самым обеспечивая не разрушение строения.

Монтаж плит перекрытия на газосиликатные блоки также выполняется с обязательным устройством монолитных железобетонных поясов. Необходимые величины опирания соответствуют приведённым выше значениям для стен из газобетонных блоков.

Во время производства монтажных работ должны выполняться следующие условия:

• соблюдение симметричности укладки элементов в пролётах;
• торцы плит должны быть выравнены по одной линии;
• все элементы должны располагаться в одном горизонтальном уровне (контроль осуществляется при помощи строительного уровня), допустимое отклонение в плоскости плит ≤ 5-ти мм;
• толщина раствора под плитами ≤ 20-ти мм, раствор должен быть свежеприготовленным, без начала процесса схватывания. Недопустимо дополнительное разбавление смеси водой.

Недопустимо укладка вместо армопояса рядов кирпичей или арматурных сеток.

Второй этап: изготовление арматуры

Каркас готовят на стене в желобе из съемной опалубки, поскольку в готовом виде он очень тяжелый.

Для изготовления арматурного каркаса необходимо использовать только ребристые прутья. Бетонный раствор крепится к неровной поверхности ребер и тем самым обеспечивает большую несущую способность и устойчивость к растяжению.

Прутья должны быть 12 мм диаметром и 6 м длинной. Для поперечного крепления необходимы прутья в 10 мм диаметром. Поперечный каркас необходимо приварить по краям и по центральной части, оставшиеся поперечные прутья не варятся, а связываются проволокой. В процессе сборки каркаса необходимо свести сварочные работы к минимуму. Дело в том, что приваренный шов становится менее прочным из-за перегрева, а при возведении армированного пояса это недопустимо. Большая часть деталей должна собираться при помощи вязальной проволоки.

Проволоку можно брать самой маленькой толщины, ее функция заключается в сохранении целостности формы каркаса во время заливки бетона. От использования толстой проволоки каркас не станет прочнее, а монтаж такой конструкции потребует гораздо больше средств и усилий.

Когда две части каркаса готовы, они укладываются, образуя между собой небольшое пространство. Затем они свариваются в центре и по краям, образуя готовый каркас, который в сечении имеет форму квадрата или прямоугольника. Делать это лучше всего непосредственно в опалубке, так как получившаяся деталь имеет достаточно большой вес.

Между арматурой и каждой стороной конструкции должно быть расстояние не менее 5 см. Для поднятия арматуры над горизонтальной поверхностью под каркас подкладываются кирпичи или камни.

При сборе деталей в цельный армированный пояс нет необходимости использовать сварку, можно просто сделать нахлест в 0,2 – 0,3 м между находящимися рядом частями каркаса. Конструкция должна ровно лежать внутри опалубки, для достижения этого условия необходимо использовать строительный уровень.

Виды

Монолитный армопояс для плит перекрытия бывает разным. Классифицировать его можно по нескольким параметрам, первый из которых – место использования. Тут выделяются такие типы армопояса:

1. Ростверк. Это основание, заливаемое для укрепления фундамента. Обустраивается такая лента в траншее. Параметры ее глубины зависят от количества этажей, общих габаритов здания, а также его суммарной массы. Высота ленты при этом составляет 30-50 см. Если почва неустойчивая и мягкая, то этот параметр увеличивается до 60-80 см. Укладка армопояса производится на подушку из песка и грунта. Слой должен быть монолитным, поэтому весь раствор заливается за 1 раз.
2. Цокольный. Такой армопояс обустраивается под несущими стенами и обеспечивает равномерное распределение нагрузки на фундамент. Высота слоя равняется 20-40 см, а его ширина такая же, как толщина стен. Для изготовления применяется 12-миллиметровая арматура. Дополнительно требуется гидроизоляция армопояса, которая не даст влаге проникнуть внутрь сооружения. Для этого используется прочная полиэтиленовая пленка.
3. Межэтажный. Он устанавливается под плиты перекрытия после каждого возведенного этажа. Такая монолитная лента повышает прочность стен, не дает им разъехаться или деформироваться.
4. Разгрузочный. Обустройство такого монолитного армопояса производится под кровлей. Таким способом можно облегчить возведение стропильной системы, а вес крыши равномерно распределится на коробку. Работа по обустройству кровли ускоряется.

Еще классифицировать армопояс можно по материалу его изготовления:

Тип	Характеристика
Из кирпича	Его можно соорудить, если дом построен из такого же материала. Обустройство производится в момент кладки кирпича. Опалубки в таком случае не требуется.  Арматура монтируется прямо на кирпич. При использовании сетки нужно учитывать, что ее толщина должна быть не менее 5 мм
Армопояс из U-блока	Этот опалубочный материал является универсальным. Его применение позволяет не проводить дополнительную теплоизоляцию, а скорость строительства увеличивается. Опорная подушка в этом случае тоже не требуется. Блоки имеют небольшой вес, поэтому дополнительного оборудования использовать не придется

В каких случаях нужен армопояс?

Для стен

Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:

• под подошвой фундамента залегает прочный грунт (скальный, крупнообломочный или крупный песок, не насыщенный водой);
• стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетоне, пенобетоне и керамзитовых блоках анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Под какие виды междуэтажных перекрытий нужен армопояс?

Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

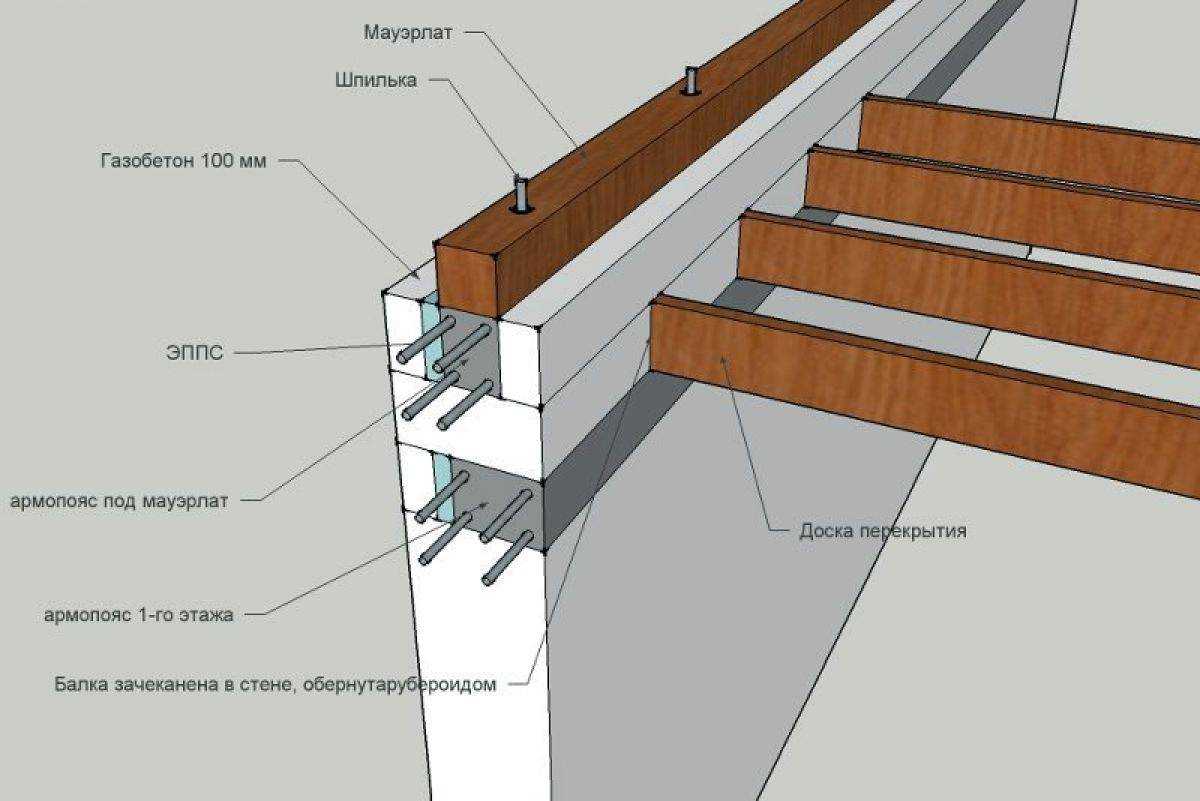

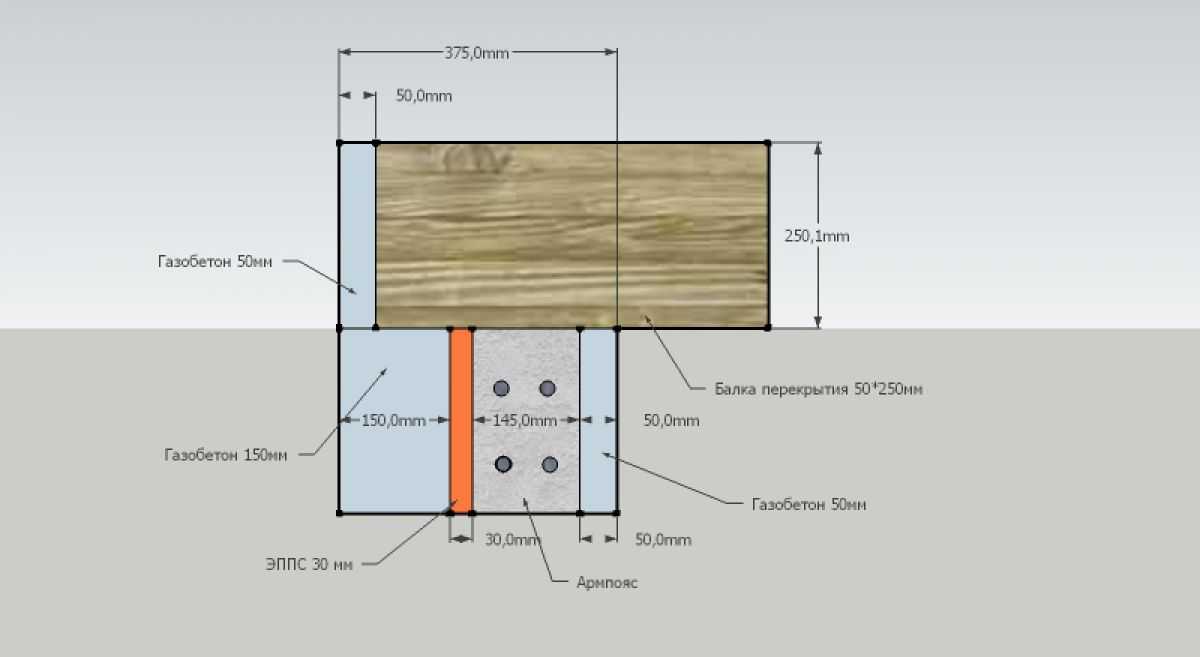

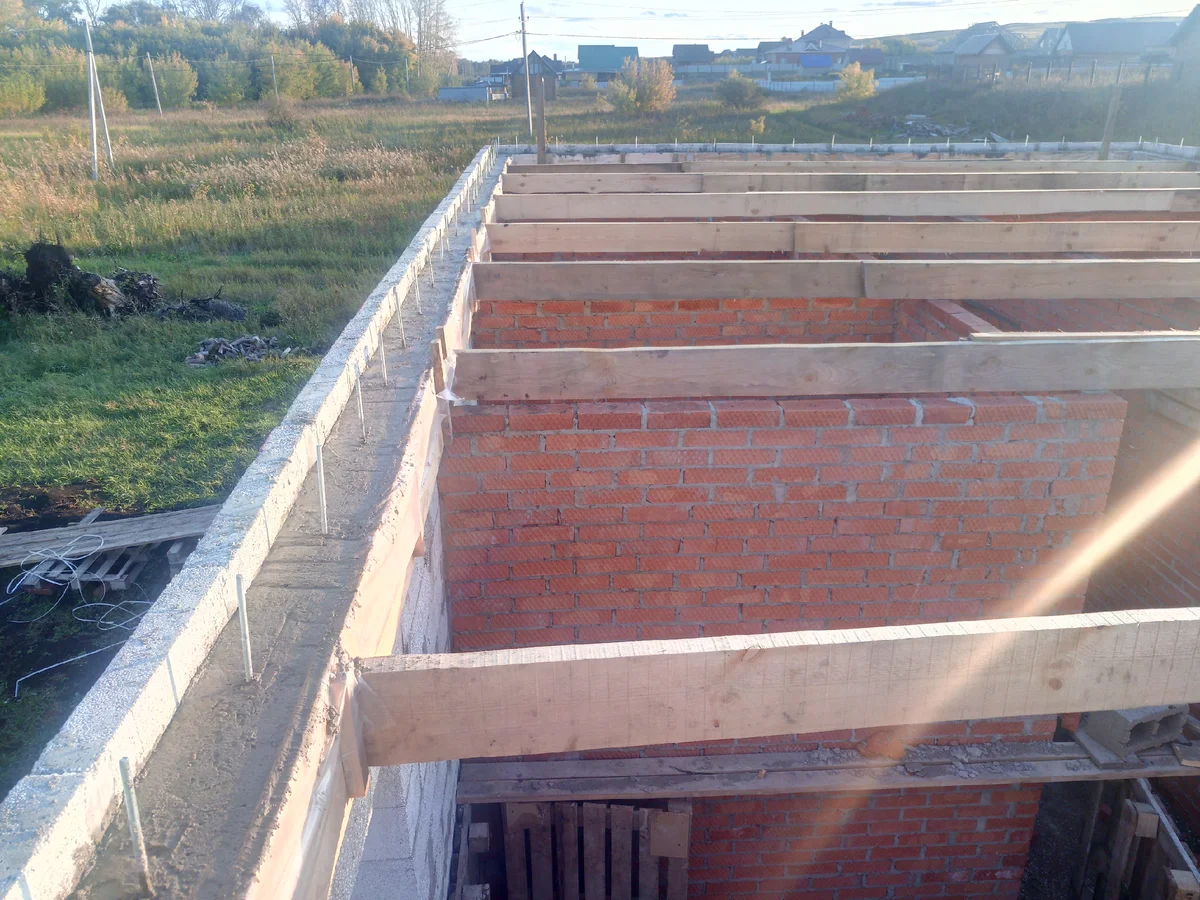

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянное перекрытие этажа заливается. Однако, в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для повышения пространственной жесткости коробки здания.

Зачем нужен армопояс для газобетона

Армопоясом называют кирпично-бетонную конструкцию усиленную арматурой. Такой «»бутерброд» помогает нагрузке от крыши и стропил распределиться по несущим стенам равномерно.

Ну и дополнительно эта конструкция объединяет все стены в единое целое, не давая им разойтись под собственной тяжестью или под воздействием движений почвы.

Есть материалы, при постройке из которых, невозможно добиться прочности без армированного пояса:

• Древесный бетон;
• Ракушечник;
• Пенобетон;
• Газобетон.

Если такие строения оставить без армировки, то вскоре они начнут разваливаться в местах максимальной нагрузки.

• Помимо того, что армопояс помогает распределить нагрузку от стропил, но он также помогает их крепче закрепить.
• Это происходит либо за счёт установки ещё с фундамента шпилек, к которым в дальнейшем крепятся балки для стропильной системы, либо в сам армированный пояс встраиваются специальные крепления для сбора крыши.
• Второй способ сложнее, но при этом дешевле и меньше нагружает несущие стены.

Но армировка отнюдь не обязательный элемент строения. Существуют случаи когда она не нужна:

• Под фундаментом каменная почва;
• Грунт без излишков влаги;
• Строение из древесного бетона со стенами толще 30 сантиметров;
• Одноэтажное строение с деревянными балками перекрытий.

Изготовление металлической основы

Арматурная сетка является неотъемлемой составляющей бетонной конструкции. Для ее изготовления лучше использовать вязальную проволоку, а не сварочный аппарат. Во втором случае производится локальное повышение температуры прутьев, что приводит к ослаблению металла в местах сварки. Отличным вариантом будет вязальная проволока, она мягкая и ее легко скручивать. Для этого лучше применять загнутый гвоздь или специальный инструмент. В качестве арматуры не подходят гладкие прутья. С гладкими стенками адгезия бетона не произойдет в требуемой степени, что ослабит конструкцию армпояса.

Чаще всего применяется арматура с диаметром от 12 миллиметров. Два прута располагаются параллельно на удалении равном ширине опалубки. После этого из обрезков арматуры привязываются поперечные прутья. Таких конструкции понадобится две штуки. После изготовления они соединяются между собой посредством загнутых перемычек. Армирующая основа укладывается до установки опалубки и ее необходимо немного приподнять, чтобы бетон обволок ее и снизу.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

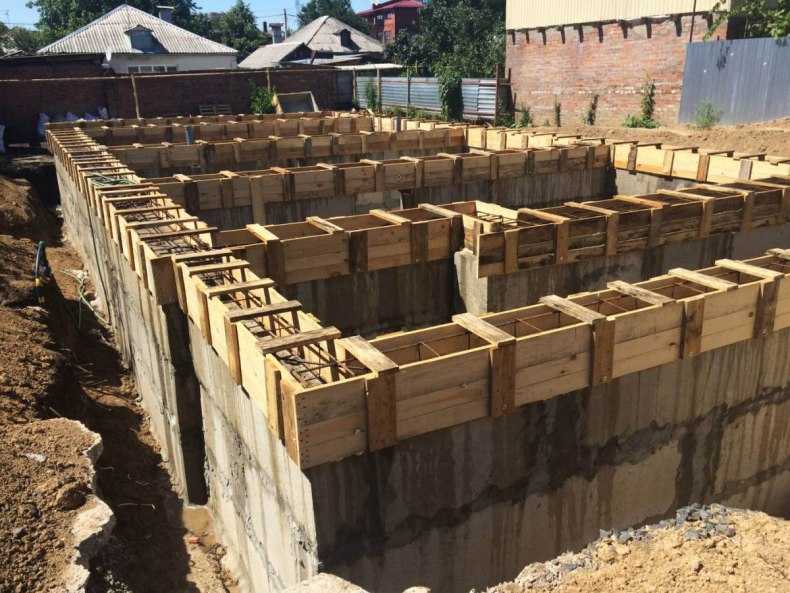

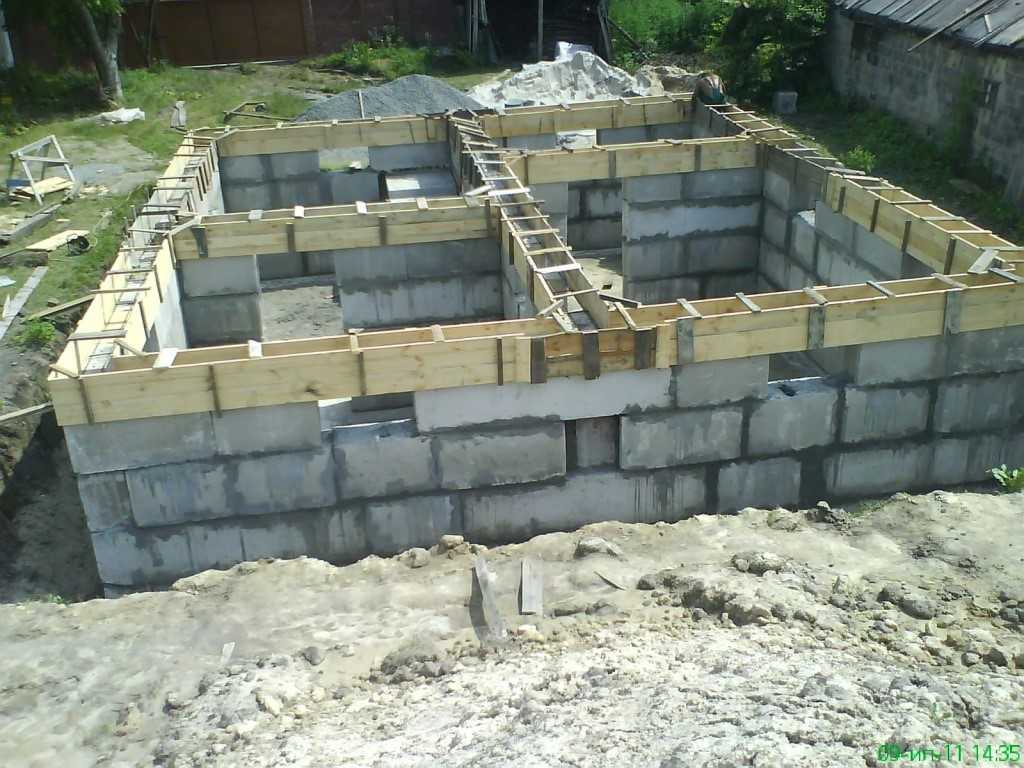

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

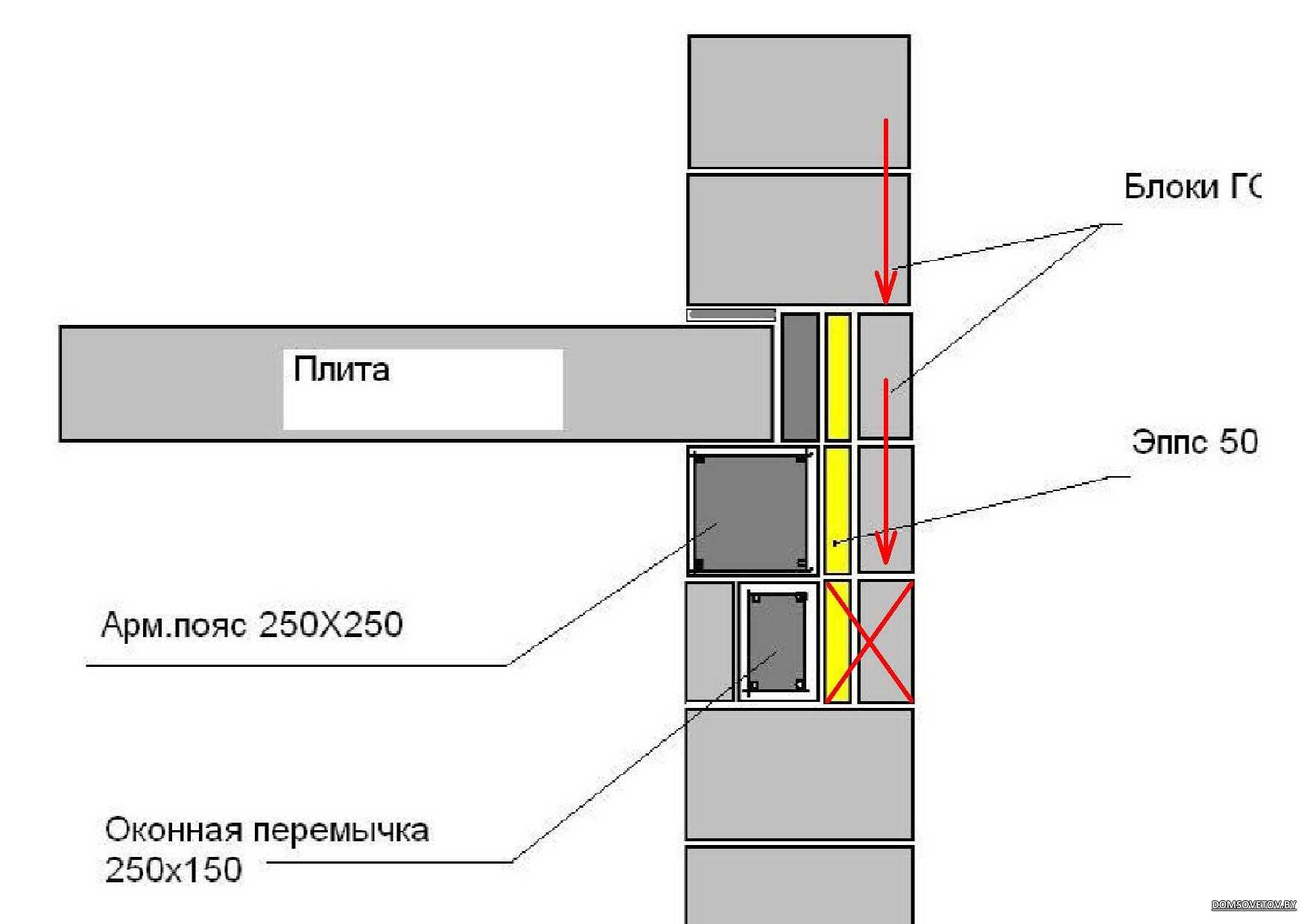

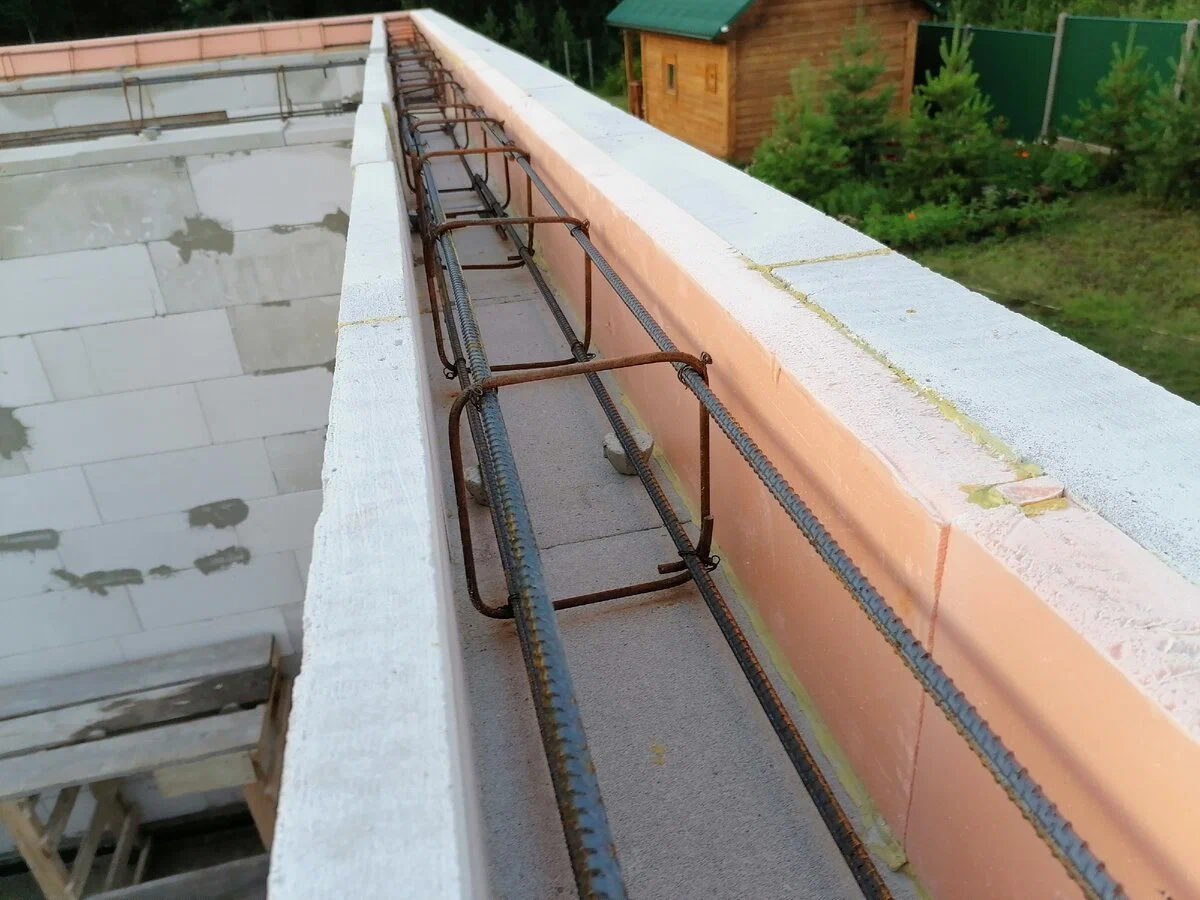

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

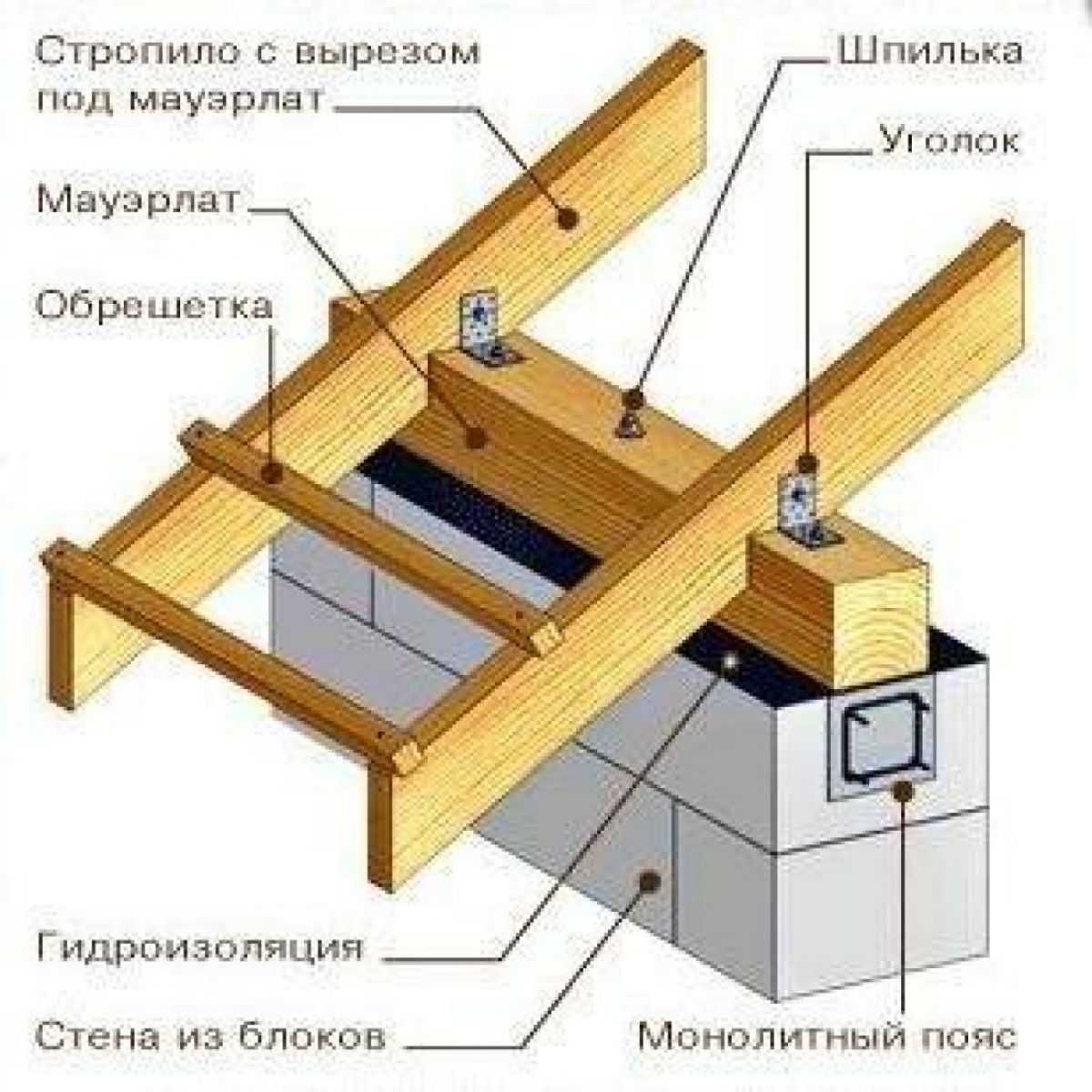

Армированный пояс под мауэрлат

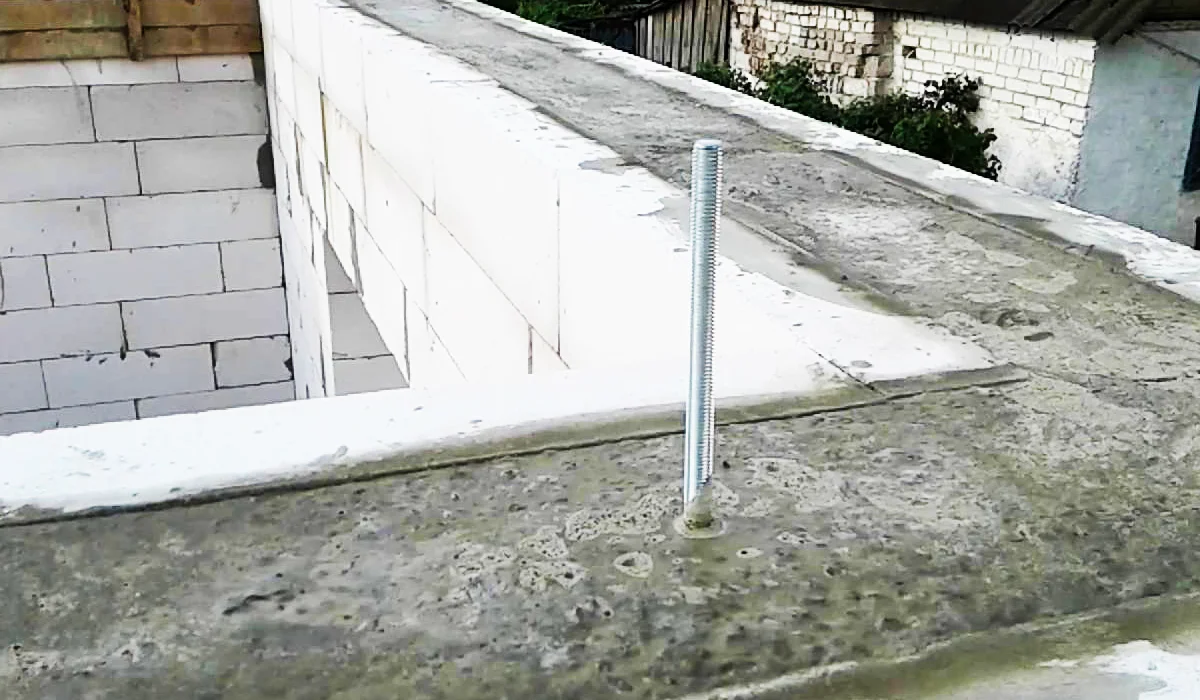

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Цокольное перекрытия

Цокольное перекрытие над обогреваемым подвалом конструкционно не отличается от междуэтажного.

Если перекрытие устраивается над необогреваемым подвалом, для предотвращения потерь тепла и обеспечения комфортной температуры поверхности пола, необходимо укладывать более толстый слой теплоизоляции от 200 мм. Для предотвращения накапливания конденсата и увлажнения теплоизоляции, над ее поверхностью следует укладывать пароизоляцию. Такое расположение пароизоляции обусловлено тем, что диффузия водяных паров направлена из обогреваемого помещения первого этажа в холодный подвал.

Что такое — армопояс

Армопояс — это замкнутая (кольцевая) монолитная бетонно-металлическая конструкция под стенами из газоблока. Другими словами: это бетонная лента небольшой высоты, которая устраивается сверху газоблочной стены, когда планируется укладка межуровневых перекрытий. Количество армопоясов в доме из газоблока под плиты перекрытия зависит от этажности сооружения. Пояса располагают между фундаментом и стеной первого этажа (ростверк), между этажами, между последним этажом и крышей (под мауэрлат).

По типу конструкции армирующий пояс по газобетону может быть двух типов:

• монолитный — делается путем бетонирования в опалубке;
• сборный — собирается из блоков заводского производства.

Опалубка для армопояса

Является первым этапом в создании армопояса в газобетонном доме. Здесь нужно конкретно понять, какая высота должна быть у конструкции, и только после этого подбирается ширина досок.

Создание опалубки обычно происходит по двум разным принципам. Первый предполагает наличие специальных U-образных заводских конструкций: это обычные блоки из газобетона с тремя стенками и полой внутренностью в форме буквы U.

• Несколько подобных блоков устанавливаются на обычные газобетонные блоки, затем в них устанавливаются металлические прутья и заливается бетон.
• С засыханием вы получите полностью готовую конструкцию, которая помимо этого защищает внутреннее помещение от наружного холода.
• Уникальной чертой этих U-образных блоков является то, что стенка, предназначенная для внешней стороны здания, толще внутренней, что и добавляет теплоизоляционных свойств конструкции.
• Эти блоки довольно дорогостоящи, поэтому обычно используется второй принцип создания опалубки.

Он подразумевает монтаж стандартной опалубки из древесины, которая делается из досок в пару сантиметров толщиной либо из обычных фанерных листов.

В большинстве случаев нижний край конструкции соединяется с газобетоном по бокам, а сверху скрепляется деревянными палками на расстоянии от полуметра друг от друга. В этом случае обязательно нужно выравнивать конструкцию по всему периметру.
