Как правильно рассчитать фундамент под частный дом? расчёт опорной площади, размеров основания, арматуры и бетона

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

• γc – коэффициент эксплуатационных условий;
• γn – коэффициент запаса надежности, принимаемый равным 1,2;
• F – полная (суммарная) нагрузка на грунт.

Рекомендуем: Как сделать ленточный фундамент для частного дома своими руками? Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

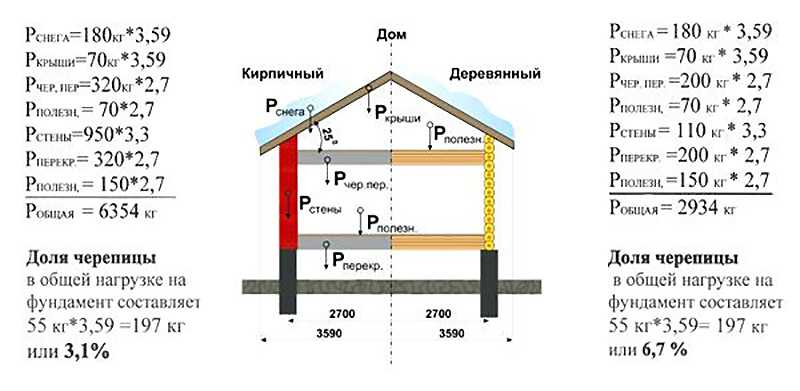

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

• каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
• бревенчатый и брусчатый сруб – 72-95 кг/м²;
• кирпичная кладка толщиной 15 см – 210-260 кг/м²;
• стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

• чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
• то же, но с плотным утеплителем – 140-190 кг/кв.м;
• напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
• перекрытие бетонными плитами – 500 кг/м².

Крыша:

• металлическая кровля из листа – 22-30 кг/кв.м;
• рубероид, толь – 30-52 кг/кв.м;
• шифер – 40-54 кг/кв.м;
• керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.

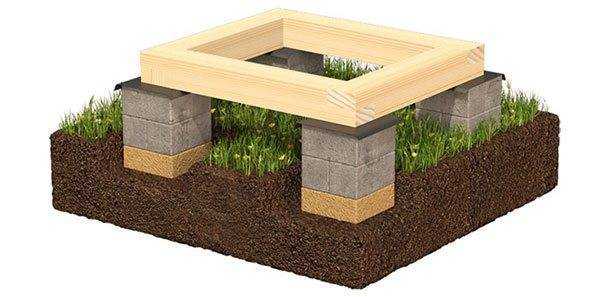

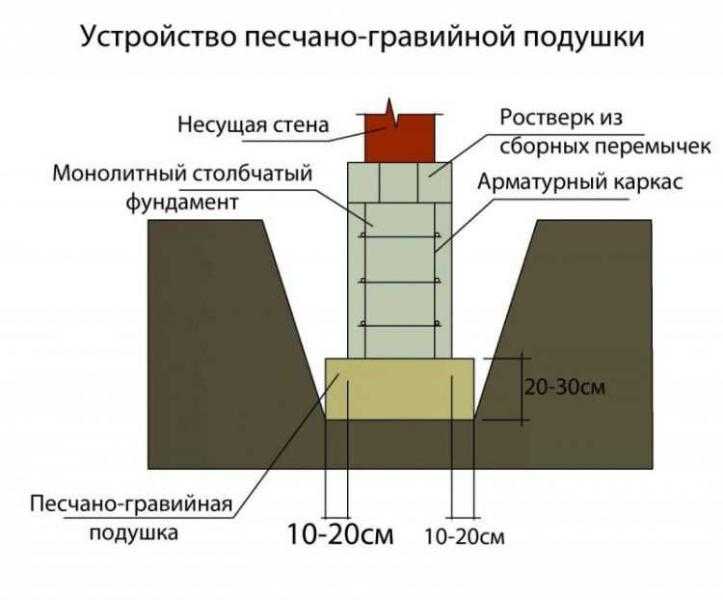

2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

• северные районы – 180-195 кг/м²;
• средняя полоса РФ – 95-105 кг/м²;
• южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Расчет буронабивной сваи

Несущая способность фундамента — это нагрузка, которую он сможет выдержать без разрушений, деформаций или других неприятных процессов. При конструировании буронабивного основания потребуется выяснить следующую информацию:

• сечение элемента;
• длина;
• расстояние между отдельными сваями.

Расчет свай по несущей способности часто выполняется с заранее известным сечением фундамента. Эта характеристика зависит от имеющейся в наличии техники. В качестве исходных данных необходимо подготовить:

• состав грунтов на участке;
• сбор нагрузок на опору дома.

Сбор исходных данных для расчета

Перед тем, как рассчитать буронабивной свайно-ростверковый фундамент, потребуется изучить свойства почвы на участке строительства. Выполнить это можно двумя методами: отрывка шурфов (глубоких ям) или бурение ручным инструментом. Изучение почвы проводят чуть глубже предполагаемой подошвы (примерно на 50 см). При выполнении работ необходимо анализировать каждый плат грунта, определять его тип.

Чтобы получить представление о том, какие бывают грунты, как правильно их различать, рекомендуется прочитать ГОСТ «Грунты. Классификация». Особого внимания заслуживает приложение А, в котором даны основные определения.

Следующий этап расчета буронабивной сваи и ростверка — сбор нагрузок. Его проще выполнять в тоннах. Для его выполнения потребуется знать объемы строительных конструкций и плотности материалов, из которых они изготовлены. Чтобы подсчитать массу здания нужно вспомнить простую формулу из школьной физики: «Массу мы легко найдем, умножив плотность на объем». В сбор нагрузок на фундаменты включают:

• собственную массу опорной части (назначают ориентировочно);
• массу перекрытий, стен, перегородок (проемы из общего объема лучше не вычитать);
• полезную нагрузку на перекрытия (для жилых зданий эта нагрузка назначается 150 кг/м 2 пола, берется на каждом этаже);
• массу кровли;
• снеговую нагрузку (зависит от климатического района строительства, расчет выполняется по СП «Нагрузки и воздействия»).

Найденную массу каждого элемента нужно умножить на коэффициент надежности по нагрузке. Величина этого коэффициента зависит от материала, из которого изготовлена конструкция. Для снеговой и полезной нагрузок коэффициенты постоянны и составляют 1,4 и 1,2 соответственно.

Тип строительной конструкции	Коэффициент надежности по СП «Нагрузки и воздействия»
металлические	1,05
деревянные	1,1
железобетонные и армокаменные (например, кирпичные), изготовленные на заводе	1,2
железобетонные монолитные	1,3

Более подробную информацию о сборе нагрузок на фундаменты можно найти в статье «Сбор нагрузок на фундамент — пример».

Справочная информация

Чтобы правильно рассчитать буронабивной свайный фундамент потребуется знать прочностные характеристики грунта. Информацию об этом можно найти в ВСН 5-71. Для удобства далее представлены адаптированные таблицы из этого документа отдельно по каждому типу почв.

Таблица 1. Несущая способность глинистых грунтов в зависимости от консистенции и пористости на опорном участке сваи, т/м 2 .

Таблица 2. Несущая способность глинистых грунтов по длине буронабивной сваи, т/м 2 .

Таблица 3. Несущая способность песчаных грунтов, т/м 2 .

Таблица 4. Несущая способность крупнообломочных грунтов, т/м 2 .

Чтобы выполнить расчет сечения и расстояния между сваями необходимо выбрать одно или два (для глин) значения из приведенных в таблице в зависимости от результатов отрывки шурфов или бурения.

Порядок расчета

После внимательного изучения всех предыдущих пунктов для расчета свайно-ростверкового фундамента должна иметься следующая информация:

• масса дома в тоннах и нагрузка на каждый погонный метр ростверка;
• несущая способность грунта в тоннах на м 2 .

Чтобы найти нагрузку на погонный метр фундамента, нужно массу дома поделить на суммарную длину ростверка.

Несущая способность одной сваи находится по формуле:

P = (0,7*R*S) + (u*0,8*fin*li), где

P — несущая способность каждой сваи фундамента;

R — прочность грунта, найденная по табл. 1, 3 или 4;

S — площадь сечения сваи на конце (формула для нахождения приведена далее);

Расчет несущей способности сваи по грунту

Сваи широко применяют в строительстве. Они позволяют устраивать фундамент на неустойчивых почвах, ограждать котлованы, возводить подпорные стенки и укреплять грунт. Это экономичный, устойчивый вариант установки фундамента, применяемый практически в любых условиях.

В статье мы расскажем о видах свай, порядке и различных методах расчета фундамента.

Расчет свай начинается с выбора их типа.

По способу заглубления в грунт различают:

• Забивные сваи. Самый популярный вид. Погружаются в грунт путем забивки пневматическим молотом на рассчитанную глубину;
• Буронабивные сваи устанавливаются в самые короткие сроки. Сначала методом шнекового бурения разрабатывают скважину и уплотняют грунт вокруг нее. Потом одновременно с извлечением бура под давлением закачивают в скважину бетонную смесь. Сразу после этого в ней устанавливают армирующий каркас. Его изготавливают из металлических стержней на заводе или строительной площадке;
• Вибропогружаемые опускаются в толщу пород под действием собственного веса. Специальная установка передает вибрацию через сваю на грунт, за счет этого уменьшается сила трения между конструкцией и частицами почвы и свая постепенно погружаются в породу. Метод применяется на площадках с песчаным или насыщенным влагой грунтом;
• Винтовые конструкции имеют лопасти на концах, благодаря им конструкция погружается в землю. Хорошо работают на неустойчивых грунтах и плывунах при наличии недалеко от поверхности прочной породы. При монтаже не издают шума, не повреждают почву, могут устанавливаться на площадках с плотной застройкой. Монтаж осуществляется вручную или с применением легкой техники;
• Вдавливаемые устанавливаются без сильных толчков и вибраций, создают минимальную нагрузку на почву и фундаменты расположенных вблизи сооружений. Подходят для строительства крупных объектов в местах с плотной застройкой и вблизи зданий с неустойчивыми или старыми фундаментами.

Пример расчета

Чтобы лучше понять, как производятся расчеты, стоит рассмотреть пример расчетов. Здесь мы рассматриваем одноэтажное кирпичное здание с шатровой крышей, на которой используется жестяная черепица. Предполагается, что в здании имеется два перекрытия. Оба они изготовлены из железобетона толщиной 220 мм. Размеры дома составляют 6 метров на 9 метров. Толщина стен составляет 380 мм. Высота пола составляет 3,15 м (высота от пола до потолка — 2,8 м), общая длина внутренних перегородок — 10 м. Внутренние стены отсутствуют. На участке был обнаружен компактный песчаный суглинок с пористостью 0,5. Глубина залегания этого песчаного суглинка составляет 3,1 м. Таким образом, таблицы показывают, что: R = 46 тонн на кв. м, fin = 1,2 тонны на кв. м (для расчетов мы принимаем среднюю глубину 1 м). Снеговые нагрузки принимаются в соответствии с московскими значениями.

Мы собираем нагрузки в виде таблицы. Не забывайте о факторах безопасности.

Тип нагрузки	Расчет
Кирпичные стены	Периметр стены = 6+6+9+9 = 30 м; площадь стены = 30м*3м = 90м2; масса стены = (90 м2*684)*1,2 = 73872 кг
Гипсокартонные перегородки, неизолированные, высотой 2,8 м	10м*2,8*27,2кг*1,2 = 913,92кг
Железобетонная плита толщиной 220 мм, 2 шт.	2 шт*6м*9м*500кг/м2*1.3 = 70200кг
кровельное покрытие	6м*9м*60кг*1.2/со30*1D52 (угол крыши) = 4,470кг
Нагрузка от мебели и людей на 2 панели	2*6м*9м*150кг*1.2 = 19440кг
Снег	6м*9м*180кг*1.4/cos30° = 15640кг
ВСЕГО:	184535.92 кг ≈ 184536 кг

Предварительно определим трибуну шириной 40 см и высотой 50 см. Длина сваи 3000 мм, поперечное сечение D = 500 мм. Мы используем приблизительное расстояние между сваями 1500 мм. Чтобы рассчитать общее количество свай, разделите 30 м (длина чердака) на 1,5 м (расстояние между сваями) и прибавьте 1 шт. При необходимости округлите до целого числа. В результате получается 21 шт.

Площадь одной сваи = 3,14 — 0,52/4 = 0,196 м2, периметр = 2 — 3,14 — 0,5 = 3,14 м.

Найдем массу балки: 0,4м — 0,5м — 30м — 2500 кг/куб.м — 1,3 = 19500 кг.

Найдем массу свай: 21 — 3м — 0.196кв.м. — 2500 кг/куб.м. — 1,3 = 40131 кг.

Найдем массу всего здания: общая масса из таблицы + масса свай + масса колонны = 244167 кг или 244 тонны.

Для расчета нам понадобится нагрузка на п.м. фундаментной балки = Q = 244 т/30 м = 8,1 т/м.

Расчет свай. Пример

Рассчитайте допустимую нагрузку на каждый элемент по приведенной формуле: P = (0,7 — 46 т/мкВт — 0,196 мкВт) + (3,14 м — 0,8 — 1,2 т/мкВт — 3 м) = 15,35 т. Расстояние между сваями принято как P/Q = 15,35/8,1 = 1,89 м. Округляется до 1,9 м. Если расстояние между ними слишком большое или слишком маленькое, необходимо проверить еще несколько вариантов, изменяя при этом длину и диаметр фундамента.

Для обрамления используются бруски D = 14 мм и скобы D = 8 мм.

Расчет ростверка. Пример

Масса здания должна быть рассчитана без учета свай. Следовательно, М = 204 тонны. Ширина фланца была рассчитана как M / (L — R) = 204 / (30 — 75) = 0,09 м. Такой выступ не может быть использован. Свесы стен каменного здания не должны превышать 4 см от фундамента. Ширина конструкции составляет 400 мм. Высота остается на уровне 500 мм.

Усиление чердака свайного фундамента:

• Работа 0,1%*0,4*0,5 = 0,0002 м2. = 2 кв.м. Здесь достаточно 4 прутка диаметром 8 мм, но мы используем минимально возможный диаметр 12 мм, как того требуют правила;
• Горизонтальные зажимы — 6 мм;
• Вертикальные зажимы — 6 мм.

Расчеты займут некоторое время. Но их можно использовать для экономии денег и времени в процессе строительства.

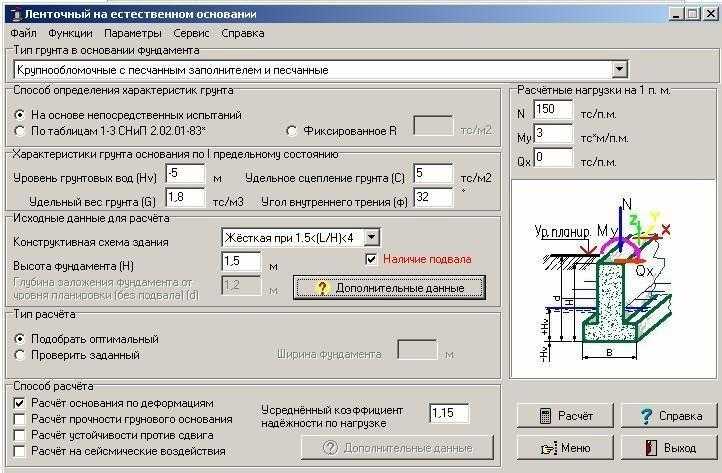

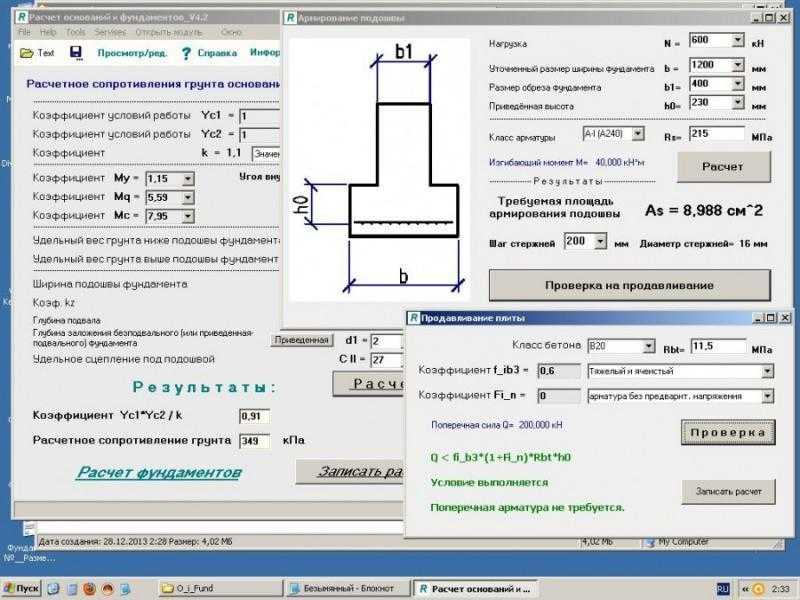

Фундамент также можно рассчитать с помощью онлайн-калькулятора. Просто нажмите на ссылку Расчет столбчатого фундамента и следуйте инструкциям.

Источник

Винтовые сваи нагрузка расчет

Начинающим строителям, а также всем тем, кто увлекается стройкой, а именно возведением фундамента, полезно будет ознакомиться с этой статьей, в которой указываются основные методики для расчета несущей способности винтовых свай.

Несущая способность винтовых свай: как правильно рассчитать нагрузку на винтовую сваю?

Для того чтобы рассчитать какова нагрузка на 1 винтовую сваю, нужно найти показатели площади основания сваи и узнать точное значение сопротивляемости почвенного грунта. Эти два значения требуется перемножить между собой, чтобы получить значение несущей способности сваи. Итак, приведем пример. Несущая способность винтовой сваи 108, которая установлена в глиняный грунт, будет определена таким способом:

• Для начала требуется узнать значение площади лепестковой подошвы винтовой сваи. Например, диаметр лопастей винтовой сваи 108 равен 300 мм, значит, радиус равен 150 мм. Далее высчитать значение, перемножив радиус лопасти (150 мм) возведенный в квадрат на число Пи (3,14). Получится 706,5 см2.
• После этого, оперируя данными таблицы в источниках, узнать несущую способность того грунта, где устанавливается фундамент. Несущая способность глиняного грунта равна 6 кг/ см2.
• Затем, две полученные величины: нагрузку лопасти подошвы и нагрузку грунта перемножить. Из этого получается 6х706,5=4,2 тонны.

Из этих расчетов становится ясно, какую нагрузку может выдержать одна винтовая свая диаметром 108.

Приведенные выше расчеты могут дать лишь общий результат, без учета конкретно того строения, которое вы планируете возводить. При расчетах следует учитывать и такой критерий, как запас прочности конструкции. Для того чтобы сделать расчет несущей способности сваи при этом, учитывая запас прочности сооружения, нужно воспользоваться формулой: В данной формуле показатель N это та нагрузка, которую мы планируем рассчитать, F – это среднее значение несущей способности сваи, которую можно узнать методом умножения нагрузки грунта и площади винтовой сваи, Yx – это показатель запаса надежности сооружения. Точность вычислений несущей способности винтовой сваи с учетом запаса прочности здания будет определена лишь в том случае, если будет наиболее точно рассчитана несущая способность грунта, на котором будет возводиться постройка.

В конечном счете исходя из указанных нами условий – свая 108 и глинистый грунт, коэффициент запаса надежности сооружения может быть равным:

• 1,75–1,4. Общее количество свай в данном случае может быть от пяти до двадцати, причем сваи должны быть с низким ростверком, монтирующимся на висячих опорах.
• 1,25 – такой коэффициент может быть выявлен при примерном расчете несущей способности грунтовой поверхности, с использованием сваи-эталона при зондировании почвы. Такие испытания проводятся геологами, которые создают на месте установки фундамента площадку для измерений с применением сваи-эталона.
• 1,2 – данный коэффициент получается при максимально точном измерении, которое возможно лишь при тщательном зондировании почвы, а также изучении почвенных образцов в химической лаборатории.

По результатам расчетов получается, что несущая способность свай диаметром 108 равна 3,5 тонны. Этот показатель получается при точном измерении характеристик грунта, и на 1 тонну меньше – 2,5 при расчетах на основании табличных данных о характеристиках грунта.

Какова максимальная способность винтовых свай к нагрузке?

Теперь, когда нам известны все нюансы определения нагрузки на несущую опору, мы может рассчитать максимальную нагрузку на одну сваю. Для того чтобы произвести эти расчеты требуется:

• Грунтовой поверхностью будет выступать песок с максимальной несущей способностью 15 кг/см2.
• Опорой будут выступать свая маркой 108, которая имеет диаметр лопасти 300 мм.
• Коэффициент надежности равен 1,75, который указывает на точные показатели несущей способности и количестве свай около пяти.

В результате на основании этих данных, мы можем определить максимальную несущую способность каждой сваи, воспользовавшись следующим методом:

• Площадь лепестковой опоры сваи 108 равна 706,5 см2.
• Приблизительное значение опоры в соответствии с характеристиками грунтовой поверхности исходя из табличных данных равна — 10,5 тонн (706,5х15).
• Оптимизированное значение опоры (точное значение) равно нагрузке в 6 тонн.

Исходя из этих данных, можно сделать вывод о том, что одна свая, имеющая радиус лопасти 150 мм, которая погружена в песок, может выдержать нагрузку равную 6 тоннам. Винтовые сваи – это очень надежный вид фундамента, которые ценятся в кругах строителей именно за их универсальные и надежные качества.

Проектирование свайного фундамента

При проектировании свайного фундамента необходимо участь ряд факторов, влияющих на его устойчивость:

• Глубина залегания толщина и надежность пород;
• Масса здания;
• Условия строительства и эксплуатации;
• Конструктивные особенности здания.

При проектировании инженеры опираются на данные геологических изысканий и на их основе определяют возможность строительства, рассчитывают количество свай, выбирают их вид, форму и материал.

Второй важный фактор — это нагрузка от здания.

Она складывается из нескольких видов нагрузки:

• Постоянная. Включает в себя вес самого здания;
• Долгосрочная временная — это вес станков, оборудования и других тяжелых конструкций;
• Краткосрочная временная складывается из веса мебели и людей в здании;
• Снеговая и ветровая нагрузки рассчитываются отдельно для каждого здания на основании климатических данных региона согласно СП 131.13330.2012 «Строительная климатология».

Карта снеговых районов России

Вид сваи зависит от технико-экономических показателей строительства. Подбирается самый дешевый вариант, удовлетворяющий все требования и обеспечивающий надежность конструкции.

На этапе проектирования инженеры предусматривают запас прочности, обеспечивающий длительный срок эксплуатации фундамента даже при больших нагрузках.

Параметры для расчета основания

Перед началом расчетов основания необходимо проанализировать геологические и климатические условия на участке.

При дальнейшем понадобятся такие сведения:

• тип грунта, а также его химический состав, физико-механические свойства, влажность;
• глубина промерзания земельных масс и уровень подземных источников под опорной площадью;
• риски подтопления, оползней и т.п.;
• карта участка, где отображены особенности ландшафта, а также линии инженерных коммуникаций.
• среднее количество осадков в регионе.

Вычисления проводят с целью определения таких параметров, как:

• глубина закладки основания;
• количество свай и оптимальный шаг между ними;
• вес конструкции, который давит на фундамент;
• допустимая нагрузка на силовые элементы;
• сопротивление почвы.

1. площадь перекрытий;
2. высоту этажей, толщину стен;
3. используемые строительные материалы.

Все допустимые и поправочные коэффициенты берутся из вышеуказанных СНиП.

Глубина и высота

Глубина сваи определяется, исходя из расположения твердого несущего пласта, а также точки сезонного промерзания почвы. Уровень промерзания грунта находят по формуле:

где:

• Mt – суммарное значение среднемесячных отрицательных температур за зиму;
• d0 – коэффициент (принимается равным: для крупнообломочных грунтов – 0,34, песков средней крупности – 0,3, супесей – 0,28, глин – 0,23).

Согласно нормативным требованиям, минимальная высота цоколя – 20 см, но эксперты рекомендуют придерживаться величины 30–45 см. Для деревянных домов нижний этаж можно поднять на 50 см от уровня земли, а для регионов с высоким снежным настилом – на 90 см и более.

Расчет арматуры и проволоки

Параметры для расчета арматуры для фундамента.

Для укрепления фундамента лучшим материалом считается арматура. Перед тем как рассчитывать, какое количество прутьев понадобится, необходимо проработать тип фундамента, нагрузки, которые придутся на него, и ознакомиться с характеристиками грунта.

Применяя арматуру с увеличенным диаметром, можно быть уверенными в том, что фундамент выдержит большую нагрузку.

Для ленточного фундамента необходимость в толстой арматуре отсутствует (достаточно 10-12 мм). Связано это с тем, что несущая способность такого основания может выдерживать большие нагрузки. Но для укрепления и целостности конструкции происходит в два пояса: продольный (укладывается в 10 см от поверхности бетона) и поперечный (по высоте конструкции). Для ленточного фундамента можно использовать гладкую арматуру, так как вес строения распределяется равномерно на все основание.

Арматура в столбчатом фундаменте тоже не испытывает больших нагрузок, а потому прутья в 10 мм толщиной отлично справятся со своими функциями. На один столб диаметром 15-20 см и высотой 1,5-2 м будет достаточно 4 вертикальных полос арматуры, соединенных между собой гладкими прутами по всей длине.

https://youtube.com/watch?v=S33UTty4_Z0

Для плиточного фундамента используют арматуру разной толщины. Если грунт под основанием устойчив и по предварительным подсчетам способен выдержать конструкцию дома, то для фундамента используют пруты толщиной 10 мм, если же почва дает просадку, то для заливки прочного и надежного основания придется закладывать пруты большим диаметром (от 14 мм).

Расчет свайного фундамента

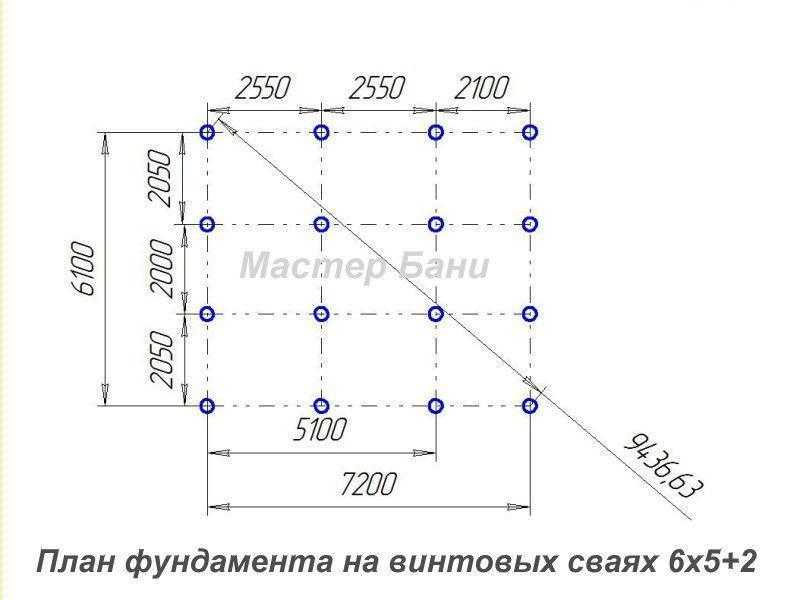

Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.

Итоговый результат зависит от типа покрытия кровли, дополнительного оборудования

Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент

Далее приведены примечания к программе расчета:

• Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
• Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
• Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
• В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.

Карта осадков, определяющая вес снегового покрова

• Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
• Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.

После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.

Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.

Если расчет сделать с запасом, не понадобится усиление буроинъекционными технологиями «слабого» фундамента

Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.

При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.

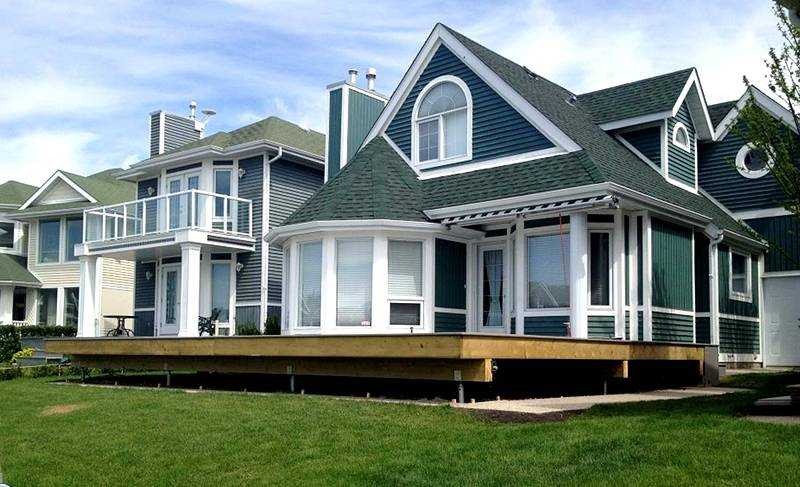

Загородный дом на винтовых сваях

Watch this video on YouTube

Коротко о главном

Несущая способность определяет стойкость сваи к деформации под действием веса здания и воздействия грунта без изменений структуры и функциональных характеристик. По типу конструкции, способу монтажа и несущей способности сваи подразделяются на забивные, винтовые и буронабивные. По характеру взаимодействия с грунтом они делятся на сваи-стойки и висячие.

Для увеличения несущей способности применяют два основных способа – инъектирование грунта бетонным раствором и расширение основания самой конструкции. Для определения несущей способности сваи применяют 4-ре метода:

• Расчетный теоретический.
• Динамический.
• Статический.
• Зондирование.

Забивные сваи применяются редко – чаще всего под застройку 2-3 этажных домов из тяжелых материалов, винтовые – под легкие конструкции, буронабивные – наиболее часто под все виды домов на нестабильных грунтах.

Сбор нагрузок

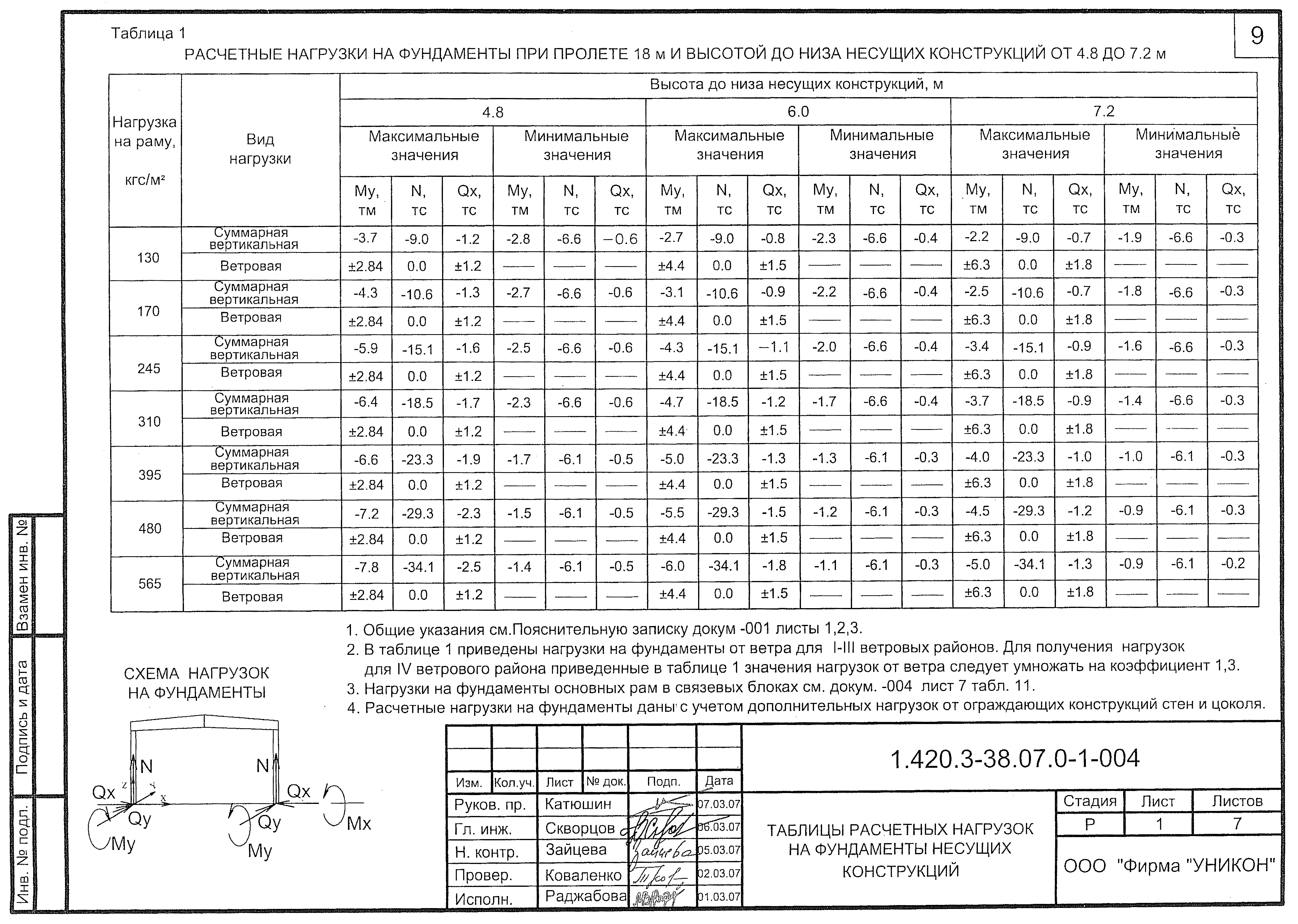

Расчет количества свай для фундамента начинается с вычисления нагрузки, которую оказывают на опоры и почву элементы здания — стены, перекрытия, стропильная система, кровля. В расчет принимается собственный вес фундамента, ветровая и снеговая нагрузка, силы морозного пучения. Для расчета веса каркасного дома можно использовать данные из таблицы ниже.

Таблица 1. Вес материалов и конструкций каркасного дома.

Конструктивные элементы, кг/м 2

Стены, утепленные минватой толщиной 100-150 мм

Межкомнатные перегородки (гипсокартон, брус)

Перегородки со звукоизоляцией (гипсокартон, брус, утеплитель)

Чердачное перекрытие по балкам, с обрешеткой и утеплителем

Кровельный пирог (кровельные материалы, обрешетка, гидроизоляция, контробрешетка, утеплитель, стропила), кг/м 2

с керамической черепицей

с битумной черепицей

Вес одной двухлопастной сваи длиной 2,5 м, кг

Временные нагрузки, кг/м 2

полезная (мебель, бытовая техника, сантехника)

снеговая и ветровая

Из таблицы СНиП «Нагрузки и воздействия» с учетом климатического района

Снеговая и ветровая нагрузки рассчитываются с учетом типа крыши, угла наклона скатов. Если угол превышает значение 60 градусов, снеговая нагрузка уменьшается, но увеличивается ветровая. Приведенные в таблице значения являются справочными, для получения расчетных показателей цифры умножают на коэффициент надежности для каждого вида конструкций.

Таблица 2. Коэффициент надежности.

Теплоизоляция, засыпка, бетонная стяжка

изготовленная на стройплощадке

Площадь и вес фундамента

Рассчитать фундамент несложно, рассмотрим конкретный пример:

Для строительства дома был выбран ленточный фундамент с подошвой в 1,5м, к этой цифре нужно прибавить 50 см, над уровнем грунта. Высота фундамента будет ровна 1,50+0,50= 2 м. Затем рассчитывается длина: (5+8)х2=26 м. Внутренняя перегородка имеет длину 5м. 26+5=31 м.

Рассчитаем объем фундамента, произведением длины, высоты и ширины. Возьмем ширину в 50 см, 0,5х31х2=31 м2. Теперь, по вышеуказанным данным, рассчитаем вес фундамента: Железобетон веси 2400 кг/м3, 31х2400=74 400 т. Опорная площадь фундамента будет 31000х50 =15 500 см2.

Для определения общего веса конструкции нужно вес дома сложить с весом фундамента и разделить на полученную опорную площадь. Так мы получим вес 1 кг/см2.

Если допустимая площадь для определенного вида грунта выше, то нужно изменять ширину платформы у ленточного, и количество столбов у столбчатого. Но при этом общий вес конструкции увеличится, поэтому расчеты нужно начинать заново.
