Характеристика монолитного пояса по газобетону под перекрытия

Заливка армопояса под мауэрлат

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Использование бетононасоса гарантирует заливку пояса в один приём

Сколько заказать бетона

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Как произвести заливку армопояса

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

• цемент марки 400 — одна часть;
• песок мытый — три части;
• гравий — три части;
• вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Обработка вибратором гарантирует качество бетона

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

Зачем нужно строить армопояс

В каких случаях устройство армопояса является необходимостью? Назначение этой конструкции – укрепление зданий, построенных из газо-или пенобетона, кирпича и других материалов, не обеспечивающих достаточно высокую жесткость конструкции. Устройство конструкции необходимо в следующих случаях:

• если дом строится на мелкозаглубленном фундаменте;
• при постройке зданий на участках, которые имеют значительный уклон;
• если на небольшом расстоянии от строящегося объекта имеется река или овраг;
• при определенных характеристиках грунта на строительной площадке;
• при строительстве в сейсмически активных районах.

Технология строительство домов из блочных материалов предусматривает сооружение нескольких армопоясов, а именно:

• самый нижний армирующий пояс заливается в траншею, выкопанную под фундамент. Армопояс устраивается по периметру и по месту расположения несущих стен;
• следующая укрепляющая конструкция располагается в цоколе здания, его основная функция – распределение нагрузки;

Фото: Podarkiguru.ru.

• еще один армирующий пояс устанавливается на уровне расположения перекрытий между первым и вторым этажом. Его функции – стягивание стен и перераспределение нагрузки над оконными и дверными проемами;
• верхний пояс монтируют на уровне потолочного перекрытия верхнего этажа для перераспределения нагрузок, оказываемых крышей.

Для сооружения армопояса своими руками необходимо сначала собрать опалубку. Рассмотрим, как монтируется эта конструкция.

Как закрепить опалубку на высоте. Используемый материал для опалубки и рабочий инструмент

Для сооружения опалубки используются различные материалы:

• дерево;
• сталь (стальные листы со стальным каркасом);
• алюминий (алюминиевые щиты на стальных или алюминиевых рамах);
• пластмасса (пластмассовые щиты со стальными стяжками);
• комбинации различных материалов (например, пластиковые листы с несущими элементами из металла).

Обязательным свойством материала является его химическая нейтральность к бетонной смеси.

Опалубочная конструкция должна предусматривать ее легкий демонтаж после затвердения бетона.

Съема съемной опалубки.

В малоэтажном частном строительстве нет необходимости возводить ленточный фундамент высотой более 1 м. Поэтому металлические промышленные щиты многоразового использования применяются редко. Высота монтируемой опалубки должна превышать расчетную высоту ленточного фундамента на 50-70 мм. Если проектом предусмотрен цоколь, добавляется еще высота надземной части.

Щиты из пластика небольшого размера (например, 300×600 мм) удобно монтируются с помощью ключей-ригелей. В индивидуальном домостроении чаще используют деревянную или мелкощитовую пластмассовую опалубку. К основным элементам деревянной опалубки для ленточных фундаментов относятся:

1. Палуба – щит из досок или листа фанеры.
2. Крепеж – проволока, шурупы или гвозди.
3. Леса – стойки и подкосы, обеспечивающие устойчивость опалубки.
4. Гидроизоляция – полиэтиленовая пленка, EDPM-полотно, ПВХ или другие материалы.

Деревянная опалубка, как устройство для заливки ленточного фундамента, должна обладать достаточной прочностью и жесткостью. Для ее сооружения используются доски и щиты лиственных и хвойных пород, влагостойкая фанера, ДВП, ДСП и др. Доски съемной опалубки (50-60%) в дальнейшем могут использоваться в других конструкциях (например, в качестве элементов кровли).

Схема опалубки для ленточного фундамента.

Применяемая доска должна иметь:

• влажность – не более 22%;
• толщину – 25-50 мм;
• ширину – от 150 мм.

Установка опалубки

При строительстве дома армопояс изготавливают несколько раз. Количество зависит от этажности здания, материала стен, применяемых перекрытий и других факторов. Основной несущий армированный пояс заливается при установке фундамента. От качества его изготовления будет зависеть безопасность здания. Следующий укладывается поверх фундаментных блоков под перекрытие фундамента или цоколя. Перекрытие этажа осуществляется по армопоясу, установленному на стену, и так до самой крыши.

Способы крепления опалубки на стены и фундаментные блоки отличаются между собой. Это зависит от ширины армопояса, соответственно, количества укладываемого бетона и материала конструкций, на который будут крепиться щиты. Щиты на стенах должны быть закреплены жестко и плотно прилегать к поверхности конструкции для удержания бетона в опалубке и придания ему правильной формы.

Как правило, опалубка для армированного пояса крепится к кирпичной или пеноблочной стене при помощи крепежных комплектов длиной 90-100 мм. Для этого в щите и стене с шагом 0,7-1,0 м сверлятся отверстия, в которые вставляются пластмассовые части крепежа, затем боковины шурупами плотно прикручиваются к стене. Высота армопояса составляет 30 см. Щиты выставляют на эту высоту по уровню, выполняя аналогично и другую сторону. Верхние части щитов соединяют между собой посредством брусков, обычно шурупами (саморезами). Гвозди использовать нежелательно, так как при их забивании опалубка может сместиться в вертикальном направлении, чем нарушит прочность крепления к стене. Для облегчения монтажа брусков их размечают по ширине стены заранее. Стягивать проволокой щиты за выступающие части вертикальных брусков и досок не рекомендуется, так как проволока вытягивается, а стягиваемые щиты изгибаются внутрь стены и выворачивают из них крепеж.

После затвердевания бетона через 1-2 дня щиты осторожно снимают, стараясь не повредить боковые поверхности армопояса. Демонтировать палубу надо на несколько дней позже для лучшего затвердевания бетона

После того как опалубка будет снята, ее очищают от остатков строительных материалов. Просушивать ее необходимо в затененных местах. Щиты при такой сушке не коробятся, поэтому будет проще собрать опалубку для следующей установки.

Технология сооружения армированного пояса (главные этапы)

• Подготовка основания, нарезка заготовок для опалубочной конструкции
• Сборка опалубки из выбранного материала
• Нарезка прутьев в соответствии с заданными размерами и в нужном количестве
• Сбор каркаса – вязка прутьев проволокой
• Приготовление бетонного раствора
• Заполнение раствором опалубки – в один заход желательно, утрамбовка вибратором или вручную для удаления воздушных полостей
• Поливание бетона водой методом разбрызгивания, чтобы избежать появления микротрещин
• Разборка опалубки после застывания бетона

Для домов, которые строятся из кирпича, возможно создание пояса из этого материала. Сооружается контур в процессе кладки стен, конструкция соответствует особенностям здания. Для кирпичного пояса формировать опалубку не нужно, так как арматура прямо на кирпич кладется. В случае использования сетки нужно выбирать листы с толщиной прутьев минимум 5 миллиметров.

Армирование армопояса

Сама схема армирования представляет из себя квадрат. Основную растягивающую нагрузку на себя принимает продольная арматура, которая делается из прутьев 10-12 диаметра. Поперечные рамки можно изготовить из арматуры 6-8 диаметров. Задача рамок – удерживать продольную арматуру в определенном положении.

На углах арматуру обязательно нужно загибать и усиливать г-образными хомутами. Минимальный перехлест арматуры – 500 мм. Вяжется каркас вязальной проволокой. Защитный слой бетона для каркаса должен составлять минимум 25 мм со всех сторон.

Бетон для заливки армопояса должен быть очень прочным, примерно класса B22,5. Состав бетона: цемент 500-й марки, песок, щебень (1:2:3), воды нужно добавлять 80% от объема цемента. Для большей пластичности используйте пластификатор. Увеличение количества воды понизит прочность бетона.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

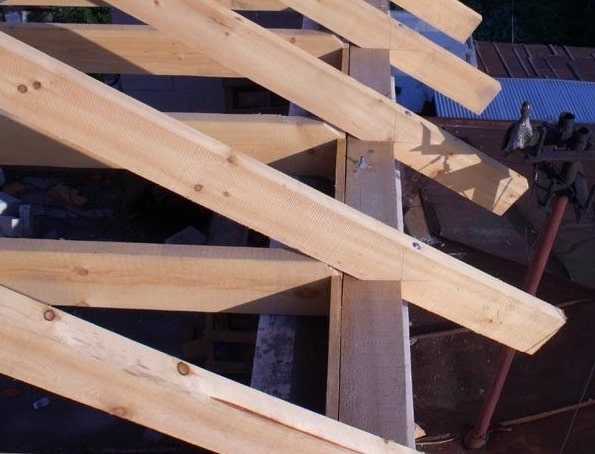

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Заполнители — щебень и песок

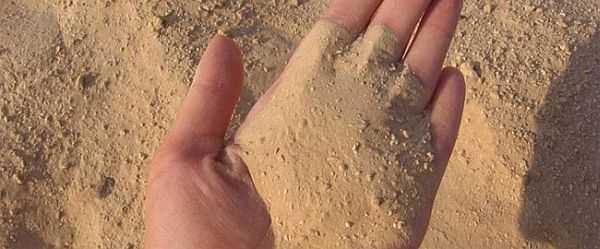

Песок

Песок должен быть чистым, лучше с одинаковыми размерами зерен

Для тех работ, где наличие глины или извести только плюс — при кладке или штукатурке — особо заботиться о чистоте песка нет необходимости. Органики и камней быть не должно, а наличие глиняной или известковой пыли только сделает раствор более пластичным.

Щебень

Для ответственных конструкция — перекрытий и фундаментов — используется дробленый щебень. Он имеет острые грани, которые лучше сцепляются с раствором, придавая конструкции большую прочность.

Фракции щебня стандартны:

• особо мелкий 3-10 мм;
• мелкий 10-12 мм;
• средний 20-40 мм;
• крупный 40-70 мм.

В замесе щебень используют нескольких фракций — от мелкого до крупного

Утепление армопояса

Контур усиления выступает проводником тепла, поэтому без правильного утепления будут появляться мостики холода, значительно ухудшающие теплоизоляционные характеристики. До начала проведения отделочных работ в оставшиеся после демонтажа опалубки выемки укладывают утеплитель.

Обычно утепление создают на высоту пояса по всему фасаду. В двухэтажных строениях, если пояс есть между первым и вторым этажами, в том числе после второго этажа под мауэрлат, по фасаду создают два утепляющих пояса.

Чаще всего используют пенопласт толщиной 8 сантиметров марки ПСБ-С 25, высоту утеплительного контура рассчитывают так: 15 сантиметров + высота арматурного пояса + 15 сантиметров, крепя утеплитель ниже и выше линий контура на указанное расстояние.

Чтобы сделать слой теплоизоляции долговечным, в верхней части обустраивают отлив с капельником, который будет отводить талую и дождевую воду от упрочняющего контура. Размещается отлив с уклоном от стены, выполняется из листовой оцинкованной стали и покрытием из полиэстера. Крепят путем пропила над поясом утепления, заводят верхний край, потом герметизируют и закрепляют с шагом от 30 сантиметров.

Для чего необходим армопояс

Строение из газобетонного материала не смогут выдерживать высоких нагрузок (усадка здания, осадка грунта под ним, суточные перепады температуры, сезонные изменения). Вследствие чего, блоки трескаются, разрушаются. Чтобы избежать различного рода деформаций, устанавливаются монолитные железобетонные приспособления. Армированный пояс принимает эти нагрузки на себя, распределяет их равномерно, обеспечивая надежность конструкции, связывает стены в одно целое.

Так же он нужен и для распределения вертикальной нагрузки. Придавая строению жесткость, он не дает возникновению движения перекрытия (газобетонные блоки расширяются при движении влаги, пара). За это он еще получил называния – разгрузочного, сейсмопояса. Еще одно из предназначений армопоясов, предохранять края верхних блоков от разрушения (установка межэтажных перекрытий). Убирать точечную нагрузку балочных деревянных каркасов, при сооружении крыши. Учитывая эти качества, армопояс обязателен для балок, плит перекрытия второго (последующих, крыши) этажа в доме из газобетонных блоков.

Армопояс нужен для равномерного распределения нагрузки на фундамент и стены

При строительстве одноэтажных строений, часто встает вопрос, нужен ли армопояс для одноэтажного дома из газобетона. Этот элемент просто необходим если:

устанавливаются опорные балки (мауэрлат), на которые крепятся стропила крыши, особенно это актуально для проектов одноэтажных домов с мансардой;

фундамент выполнен на неустойчивом грунте для связывания всей конструкции в одну (несущую) систему.

Обязательное условие для домов из газобетонных блоков – это полная закольцованность пояса. Контур конструкции должен быть без разрывов. Отказавшись от использования армопояса, появление трещин неизбежно. Даже, несмотря на легкие деревянные перекрытия и армирование кладки из газобетонных блоков.

В отличие от кирпичных сооружений, для дома из газобетона армирующий пояс нужно делать цельным кольцом

Высота и толщина армопояса

При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.

Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.

Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

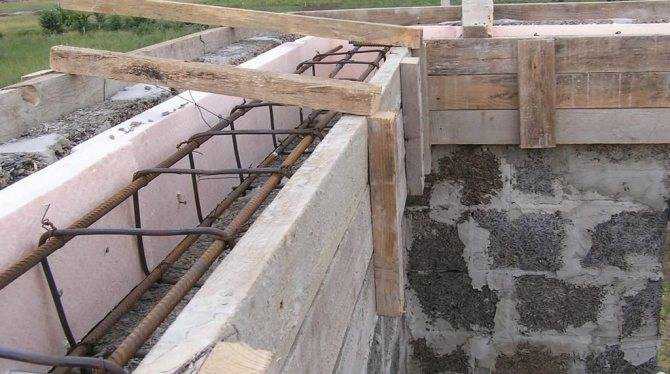

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

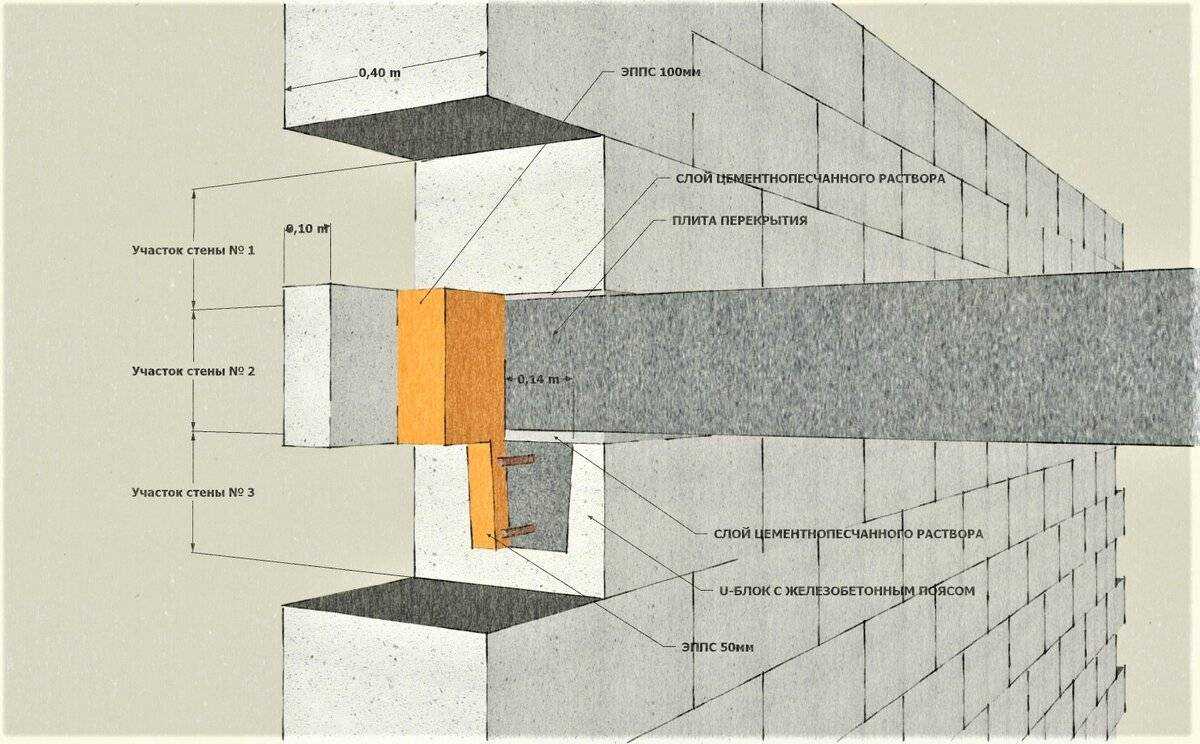

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм

Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне

Таким образом, металл будет защищен от коррозии

Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича

Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Виды армопоясов

Межэтажный армопояс под обычные плиты перекрытия должен быть самым мощным, так как на него передается нагрузка от перекрытий, стен второго этажа и кровли. Рекомендуемая толщина – 200-250 мм и высота 200-300мм. Продольная арматура – 12 диаметра.

Отметим, что для одноэтажного дома межэтажные армопояса не требуется.

Для деревянных перекрытий толщину армопояса можно немного уменьшить, так как сами деревянные балки и деревянный настил весят гораздо меньше, чем бетонный. Задача армопояса в данном случае – равномерное распределение точечных нагрузок от балок.

Рекомендуемая толщина армопояса – 150-200 мм и высота от 150 мм. Продольная арматура – 10-12 диаметра.

Армопояс под мауэрлат необходим для распределения нагрузки от кровли на газобетонные стены, а также для крепления деревянного мауэрлата при помощи шпилек. Сами шпильки замуровываются в армопоясе.

Если у вас именно одноэтажный дом с холодным чердаком, то вам будет достаточно одного армопояса под мауэрлат, а балки будут опираться на тот же армопояс. Варианты такого крепления смотрите на схеме.

Отметим, что более правильным является строительство по проекту, где каждый элемент просчитан, и имеет определенную прочность по СНиП. Это позволит избежать ненужных расходов на материалы. Но в случае его отсутствия, можете прислушиваться к нашим советам.

Как правильно залить армопояс

Качественное устройство армопояса заключается в грамотной укладке арматурного каркаса и заливке форм бетоном. Наиболее надежным считается каркас, выполненный из металлических прутьев (сечением 8-10 мм), скрепленных между собой проволокой и горизонтально уложенных в форму

Важно скреплять каркас кольцом из вязальной проволоки через каждые 50 см

Чтобы устройство армированного пояса было максимально эффективным, необходимо заливать раствор так, чтобы полностью весь арматурный каркас был погружен в бетон. После заливки убедитесь, что металлические стержни не соприкасаются с опалубкой: с целью регулировки высоты можно подложить под каркас обломки кирпича или другой строительный материал. На финишном этапе остается залить бетон в формы и уплотнить. После того, как он полностью «схватится», формы разбирают.

Заливка армопояса бетоном

Чтобы укрепить фундамент и несущие конструкции будущего здания, не обязательно обладать особыми навыками. Воспользовавшись следующими рекомендациями, вы узнаете, как правильно залить армопояс для того, чтобы здание было устойчивым и прочным, несмотря на какие-либо внешние негативные факторы.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Когда необходимо устройство армопояса

Усадка грунтов, ветровые нагрузки и температурные колебания оказывают существенное влияние на состояние здания. Для того, чтобы сделать постройку неуязвимой к негативным факторам окружающей среды, понадобится дополнительное укрепление. Максимальную эффективность демонстрирует сейсмопояс при строительстве из газосиликатных блоков (именно они особенно уязвимы к деформациям изгибающего типа.)

Армирование пояса четырехпрутковыми сетками

Армопояс принимает основную нагрузку на себя и способствует увеличению срока эксплуатации сооружения. Использовать его нужно:

• для равномерного распределения нагрузки на каркас здания;
• при креплении бруса к верхушкам стен (армопояс под крышу препятствует возникновению чрезмерных вертикальных нагрузок);
• с целью исправления ошибок, допущенных во время кладки;
• фиксации замкнутой линии, которая является основанием крепления кровли;
• обеспечения высокой жесткости здания.

Опалубка для армопояса также упрощает процесс заливки фундамента, стен, перекрытий и других железобетонных конструкций. Эта система состоит из палубы, соприкасающейся с бетоном, строительных лесов и крепежных элементов. Опалубка выполняется из различных материалов:

• прокатной, листовой стали;
• алюминия;
• доски, ДСП или фанеры;
• пластика и его разновидностей.

Опалубка для фундамента своими руками
