Инструкция, как сделать опалубку для свайного фундамента своими руками

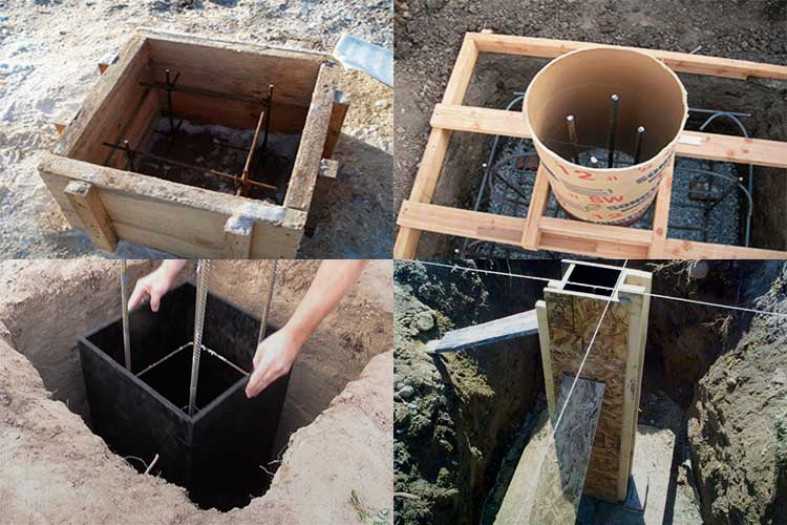

Монтаж столбчатых опор

Деревянный дом достаточно легок, поэтому его массу легко выдержит простой столбчатый фундамент.

Даже если до этого была ленточная опора, то имеет смысл переоборудовать ее в столбы.

Это обойдется дешевле и реализовать проще.

Исключение — очень слабые грунта, не способные выдержать даже такую небольшую нагрузку.

Еще одно достоинство столбов — их можно устанавливать по очереди, не поднимая весь дом. Хотя если ранее строение стояло на ленте, то возможно конструкция стен не позволяет использовать столбы, в таком случае спасет деревянный ростверк, для установки которого уже понадобится поднимать весь дом.

В общем случае последовательность такова:

1. выбирается место расположения опоры (угол дома, место пересечения стен и т. п.);
2. вырывается яма, устанавливается опалубка;
3. стена дома в месте монтажа опоры слегка поднимается домкратом (достаточно 2-5 см.);
4. закладывается кирпичная или бетонная опора;
5. после высыхания она покрывается гидроизоляцией;
6. стена опускается, домкрат извлекается, переходим к следующей опоре.

Важно закладывать новую опору немного выше старой, потому что в первые несколько лет она будет давать осадку из-за уплотнения грунта. Это правило действует в отношении любого каменного фундамента

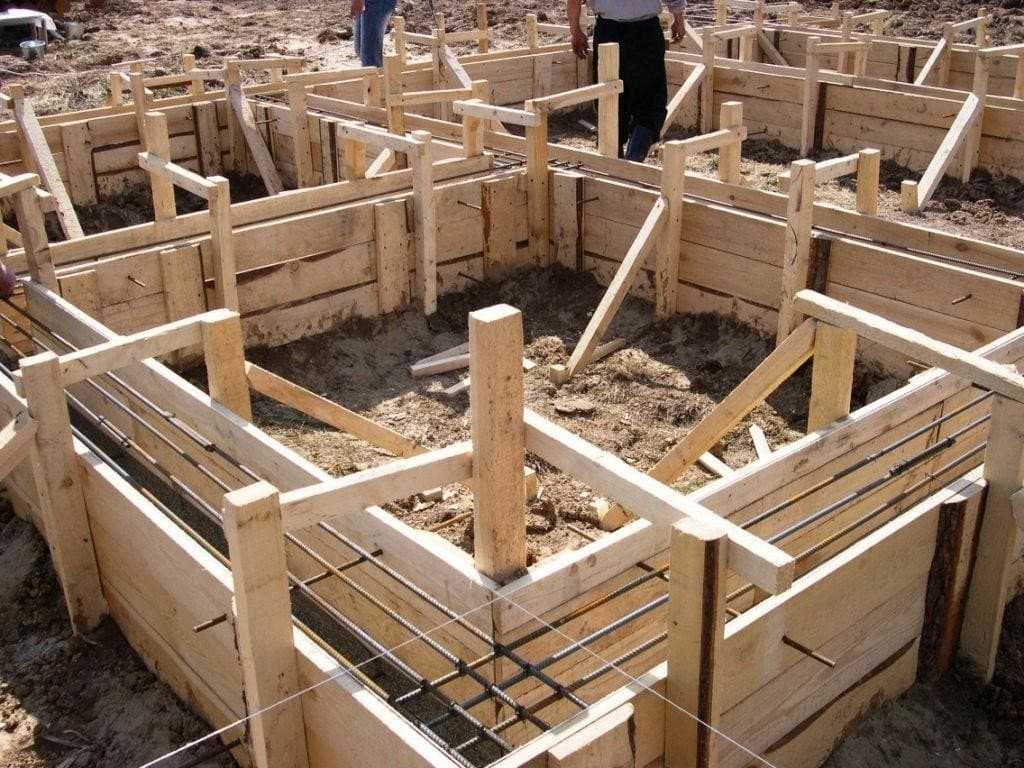

Расчет щитовой опалубки

Инженерные расчеты по устройству щитовой опалубки базируются на габаритах фундаментного элемента, количеству бетонной смеси. Далее рассчитываются нагрузки на растяжение, с учетом работы вибратора. И после этого выводится толщина стенок опалубочного щита. Документация по требованиям и расчетам опалубки для фундамента описывается в актуализированной редакции ГОСТ Р 52085-2003 «Опалубка. Общие технические условия». Количество доски, определяемое в метрах кубических, высчитывается по очень простой формуле:

Q = (A * B * D) * 2, где

А – толщина доски;

В – высота фундамента;

D – периметр фундаментной ленты.

Фундаментные работы являются основополагающим в современном строительстве. В большинстве случаев рациональнее сделать монолитный фундамент, ведь он доступен по деньгам, и считается самым долговечным и практичным из всех известных

Но для его устройства крайне важно обустроить точную и экономичную опалубку

При невысоких требованиях к постройке опалубку делают из подручных материалов, экономя на этом инвентаре средства, одновременно рискуя свести на нет все усилия в этом деле. Бывают случаи, когда бетон, из-за недостаточных упоров, слабых щитах выдавливает их, нарушая целостность конструкции. Работы приходится переделывать заново, расходуя силы, время и средства впустую. Именно поэтому к изготовлению и устройству опалубки для фундамента стоит отнестись с серьезностью, и сделать ее по всем правилам и стандартам строительного дела.

Данный видеоролик посвящен устройству съемной опалубки для различных типов фундамента. В нем подробно раскрываются все нюансы изготовления деревянных щитов, их выставления на месте устройства фундамента, описываются укрепляющие, распорные и стяжные элементы, методы закрепления. Также в этом видео описываются подготовительные работы перед началом бетонирования фундамента.

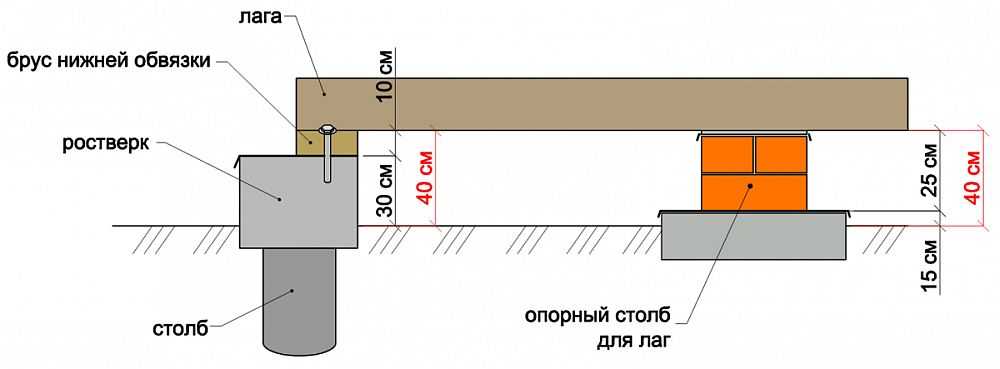

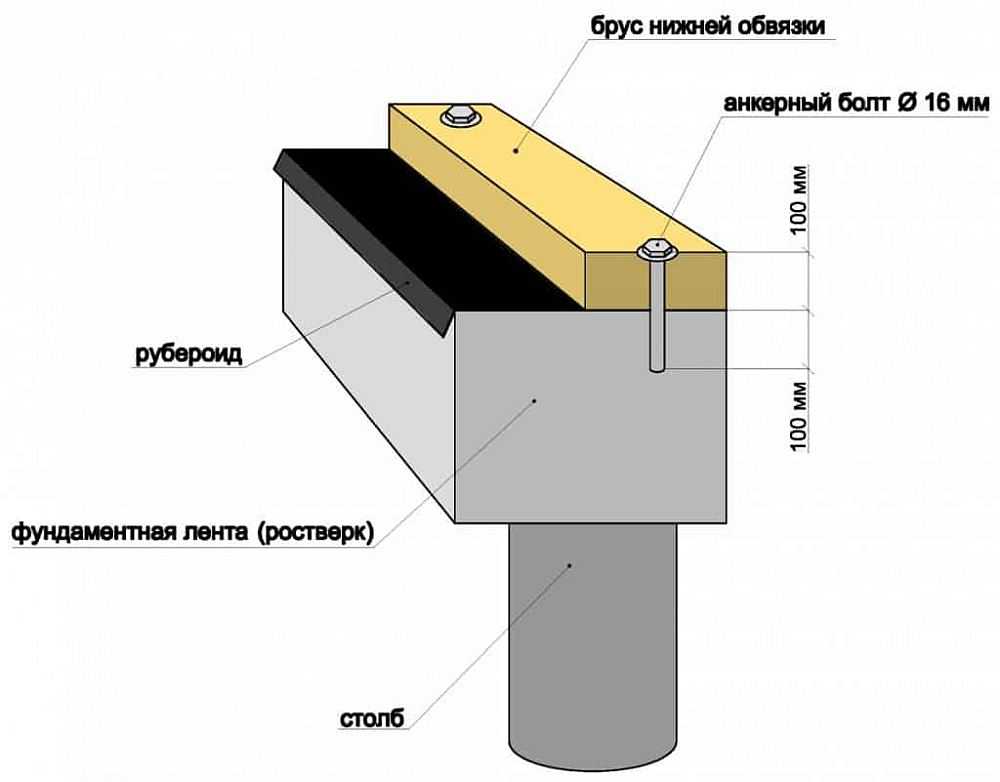

Фундамент столбчатого типа с ростверком

Увеличить показатели надежности фундамента столбчатого типа можно при помощи ростверка из бетонной смеси. К тому же, этот элемент позволяет распределить нагрузку строения на опоры.

Ростверк бывает двух видов:

1. Надземный (подвесной).
2. Низкий (наземный).

Надземный ростверк устанавливают на 10-25 см выше земли. Низкий располагают на гравийной подушке.

Монтаж опалубки

Устройство подвесного ростверка предполагает наличие опалубки на столбах основания. Здесь возможны два варианта исполнения.

1. Опалубка размещается дном на уровне верхней части опор.
2. Опалубка размещается по всей высоте (до земли). Место между ростверком и землей засыпают песком.

Оба варианта предполагают использование гидроизоляционных материалов. Их помещают во внутреннюю часть опалубки.

Опалубка должна быть размещена выше уровня заливки бетонной смеси. Допустимо размещение и на одном уровне. В таком случае она должна находиться в одной плоскости с местом заливки бетона.

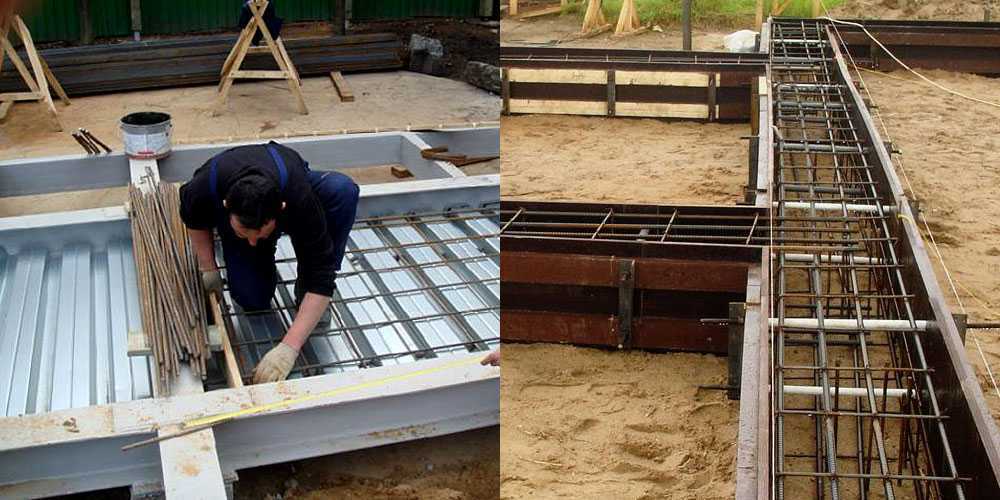

Укрепление ростверка арматурой

Внутренняя часть опалубки оснащается каркасом из арматуры. Прутья арматуры связываются проволокой вязального типа. Между внутренними стенками и арматурой должен быть зазор (от 3 до 5 см). Это расстояние будет защищать металл от появления коррозии. Для создания зазора применяют подставки из пластмассы.

Выпуски прутьев арматуры, выходящие из столбов, связывают с ростверком. Бывают ситуации, когда арматурные выпуски намного длиннее уровня расположения ростверка. Тогда прутья сгибают под прямым углом в месте соприкосновения ростверка и прутьев.

Бетонирование

Закончив все перечисленные выше действия, строители приступают к заливке бетонной смеси. На этом этапе нужно следить, чтобы бетон не закрыл полностью арматурные прутья. Плотность укладки смеси можно повысить, используя вибратор, стальной прут, лопату или палку. После заливки смеси необходимо выровнять верхнюю часть ростверка. Он должен находиться в одной плоскости по всему своему периметру.

Особенности конструкции монолитного фундаментного основания

Строительная компания Западный Дом осуществляет возведение монолитного фундамента при строгом соблюдении технологии, что обеспечивает высокую надежность, долговечность конструкции. Цельный элемент намного прочнее сборных конструкций. Во время заливки фундамента производят армирование в виде металлических прутов разного диаметра для увеличения прочностных показателей. Одной из отличительных характеристик монолитной плиты является равномерная нагрузка по всей площади, минимизирующая давление на почву.

Устройство монолитной конструкции осуществляется строительной компанией Западный Дом в сжатые сроки, что представляет ее в выгодном положении по сравнению с остальными видами фундамента.

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

• Железобетонные. Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.
• Металлические винтовые. Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
• Деревянные. Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники

Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время

Ленточный фундамент

Представляет из себя ленту с замкнутым контуром по всему периметру здания. Толщина контура зависит от материала дома, а заглубление — от его конфигурации. Если запланирован подвал, фундамент может уходить в почву на 3-4 метра.

Ленточный фундамент подходит для каркасных домов и бань, для увесистых строений из кирпича, керамзитобетона и шлакобетона, для зданий с подвальным помещением.

Плюсы ленточного фундамента:

— Прочный, поэтому подходит даже для дома с тяжелыми стенами: из камня, газобетонных блоков, кирпича.

— Позволяет сделать цокольный этаж, подземный гараж или подвал.

Минусы ленточного фундамента:

— Заливать ленту фундамента лучше за один раз, чтобы не появились холодные швы.

— Его не используют на заболоченной почве и подвижном грунте: из-за движений почвы лента испытывает разное давление и трескается.

Как сделать опалубку своими руками?

Как сделать опалубку для фундамента своими руками? Существует несколько способов монтажа конструкции.

Первый способ

Несъемная опалубка для фундамента своими руками устанавливается по следующей инструкции:

выкопайте траншею по размерам будущего фундамента, соответственно составленному проекту; между опалубкой и грунтом должна оставаться щель в 2 сантиметра для легкости в установке; после расклинки промежуток засыпается землей; нижний слой котлована засыпайте песком и щебнем, утрамбовывая каждый слой; установите на насыпь арматурную сетку для увеличения прочности; способы крепежа выберите самостоятельно, обращая внимание на особенности выбранного материала; залейте бетон и дайте ему застыть где-то 28 дней, после чего продолжайте строительство. Опалубка для фундамента своими руками

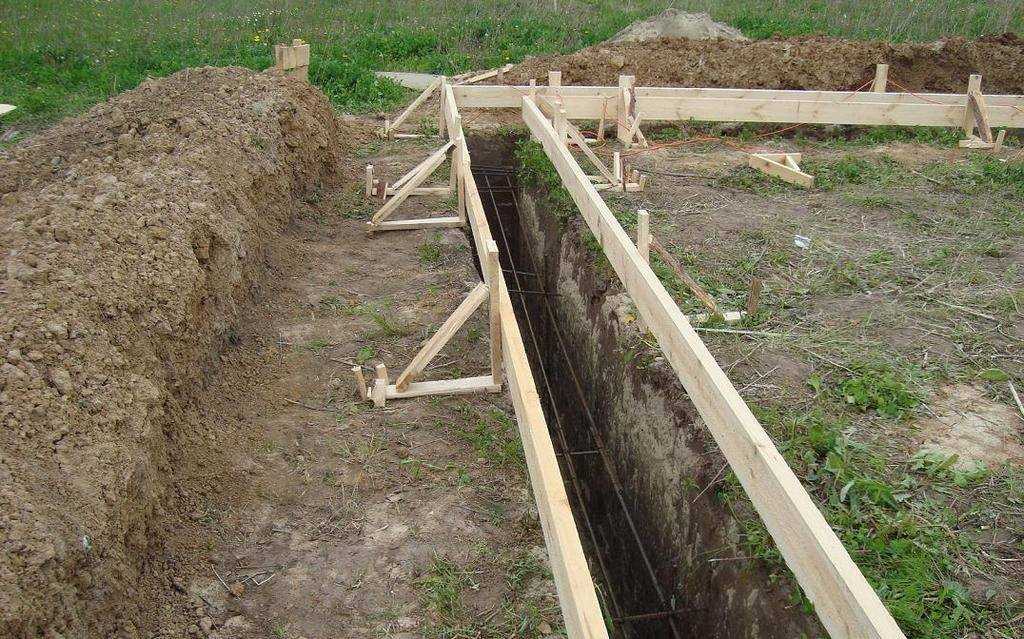

Опалубка для фундамента своими руками

Второй способ

Установка съемной опалубки совершается похожими действиями:

• монтируем закрепленную конструкцию к углу фундамента;
• заглушаем щитами;
• заливаем в укрепленную опалубку бетонный раствор;
• ожидаем затвердения;
• раскручиваем конструкцию;
• перемещаем и закрепляем ее в другом месте.

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

1. бурение скважины;
2. установка арматурных каркасов;
3. заливка бетоном;
4. изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Бурение

Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.

Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.

Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.

Рубероид в процессе бетонирования расправляется до краев ямы

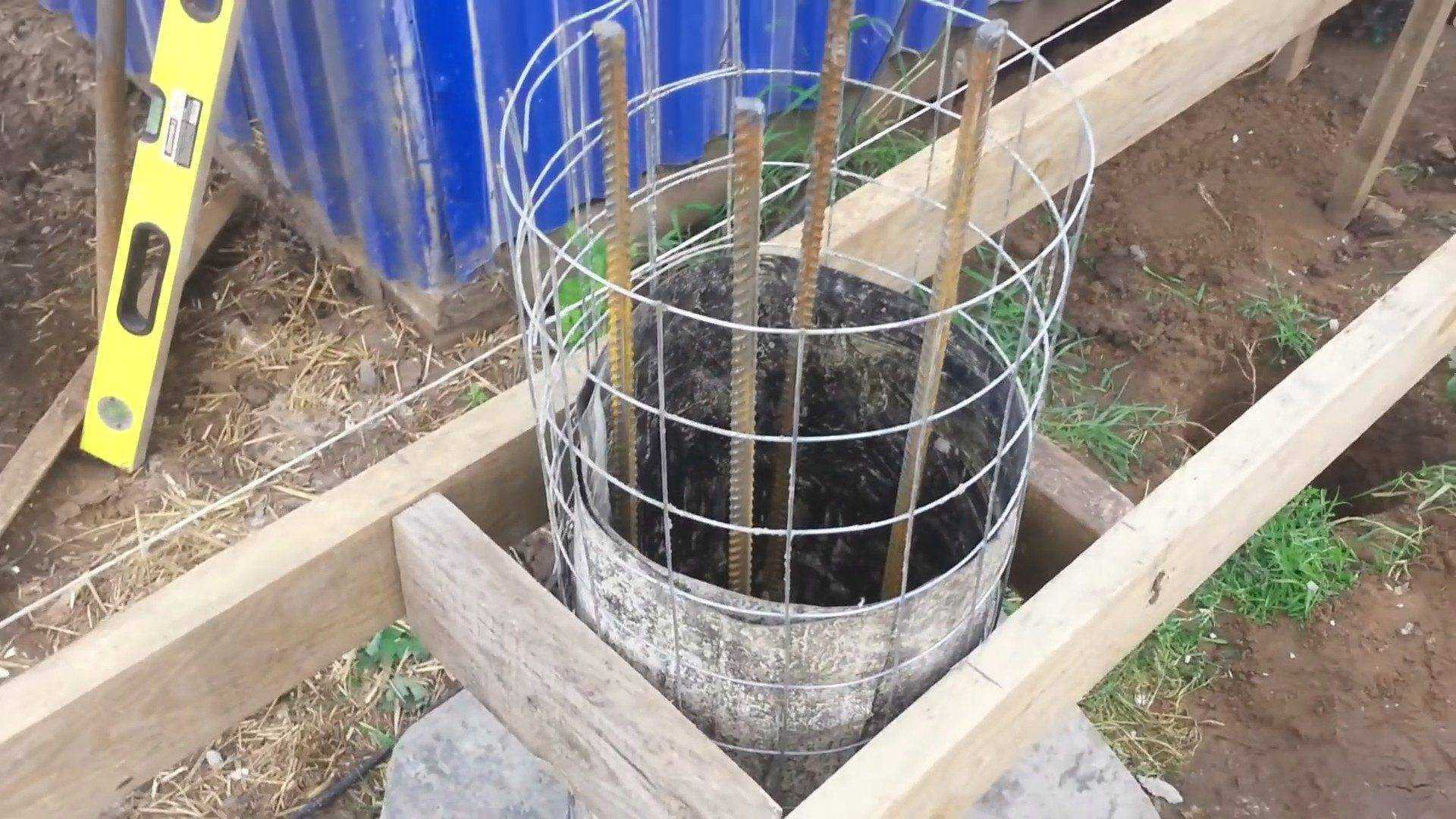

Арматурный каркас

Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.

Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.

Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.

Заливка бетоном

Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.

Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.

На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.

Армирование

На следующем этапе работ делают каркас из арматуры. Согласно проекту, арматуру нарезают нужными кусками и раскладывают на основании фундамента. Специальной вязальной проволокой скрепляют арматуру и формируют металлический каркас ростверка. На видео подробно рассказывается, как сделать армирование ростверка.

В местах, где будут опираться несущие конструкции, прутья укладывают чаще и большего диаметра. Верхушки свай обязательно связывают с армокаркасом. Делают это путём сварки. На арматуру приваривают закладные детали в непосредственной близости от металлических частей свай. Затем электро или газосваркой соединяют их между собой. Таким образом, обеспечивают монолитное соединение свай с ростверком и равномерное распределение нагрузки от здания на грунт.

Какие стержни выбрать?

Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:

• диаметр ствола и винтовой части;
• длина трубы;
• метод антикоррозийной защиты и т.д.

Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:

• тип грунта;
• вес террасы;
• несущая способность одной опоры.

Рекомендации по выбору винтовых свай для террасы:

1. Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
2. Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
3. Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 оС.
4. Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
5. Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.

Необычное применение ростверка

Кроме строительства зданий у свайно-ростверкового фундамента есть еще одно широко распространенное применение. Речь идет об изготовлении заборов с монолитным основанием. Такие ограждения выделяются оригинальным необычным видом.

Чаще всего забор с ростверком устанавливают по фасаду земельного участка. Как правило, лента в этом случае прямая без углов. После разметки будущего ограждения выполняют выемку грунта на небольшую глубину, не превышающую 30-40 см. Траншею стараются изготавливать правильной прямоугольной формы.

Забор с ростверком

Если работы ведутся на глинистых или суглинистых грунтах, внутри выкопанной канавы опалубку можно не устанавливать. Ее монтируют в верхней части траншеи для придания ленте ровной плоской формы.

Во избежание разрушения ленты при подвижках грунта в зимне-весенний период фундамент под забор также армируют по описанной выше технологии. Затем будущий ростверк заливается бетоном. Перед этим необходимо заглубить в почву будущие опоры забора, так как после заливки смеси сделать это будет сложно.

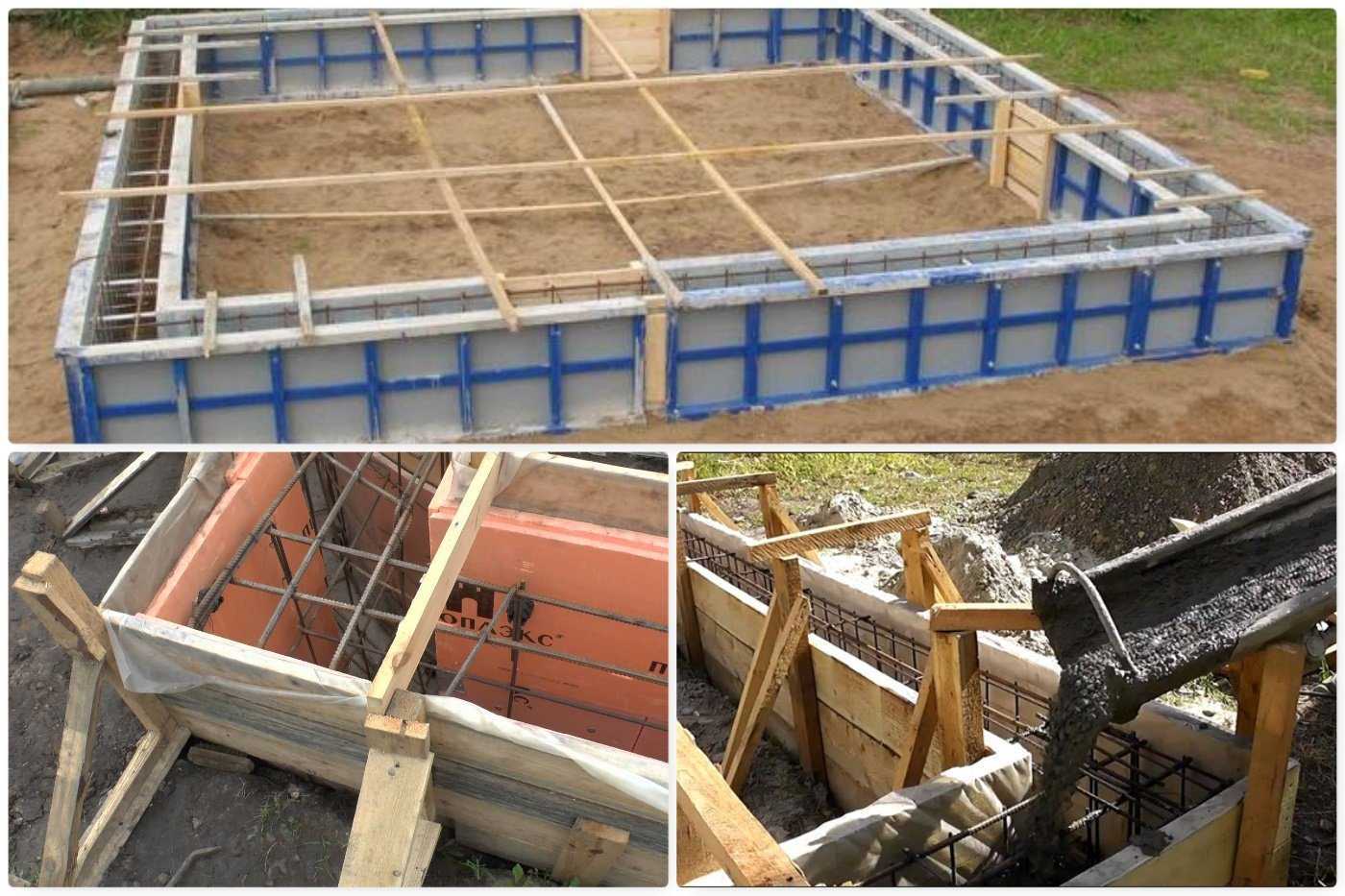

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

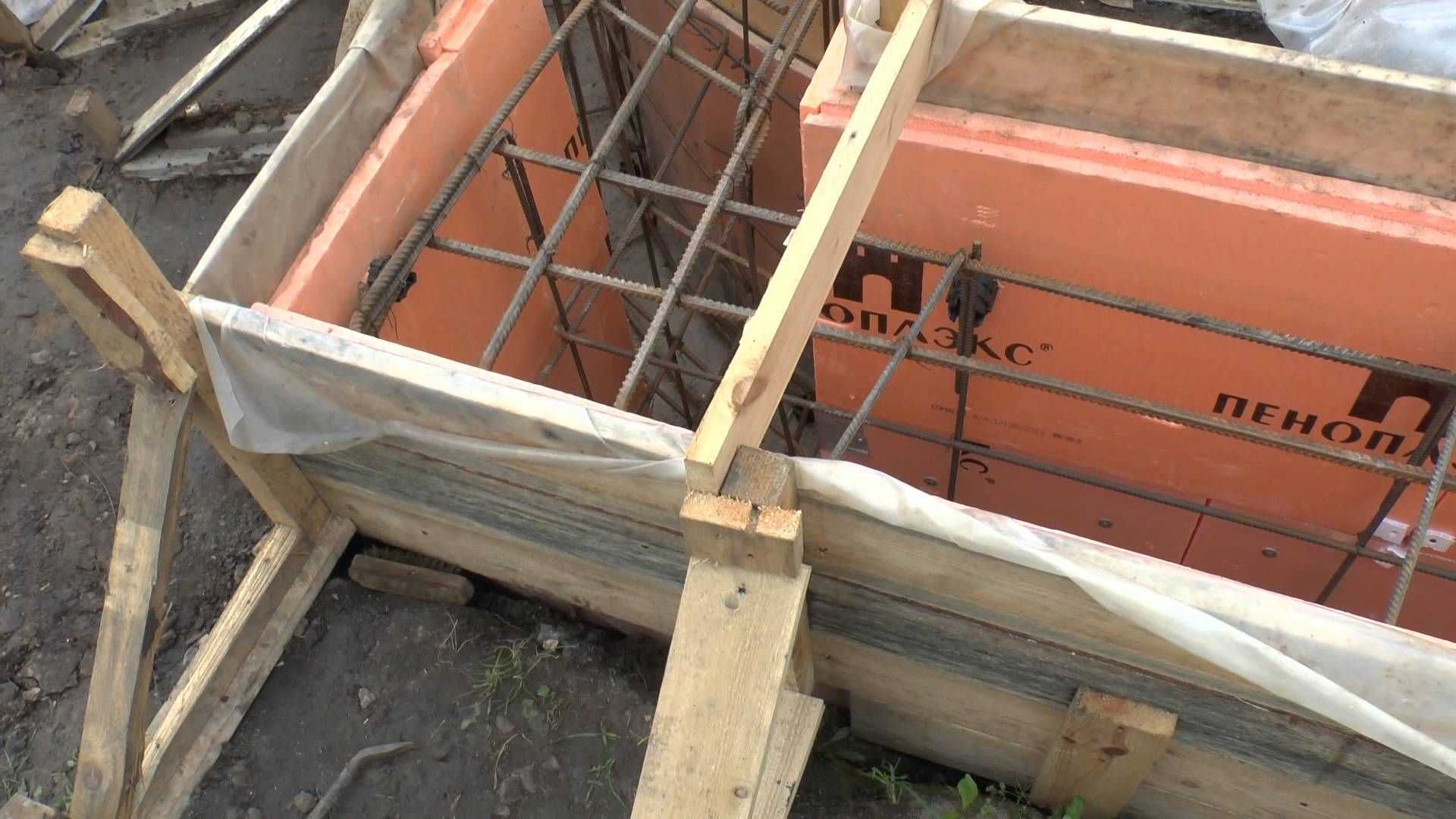

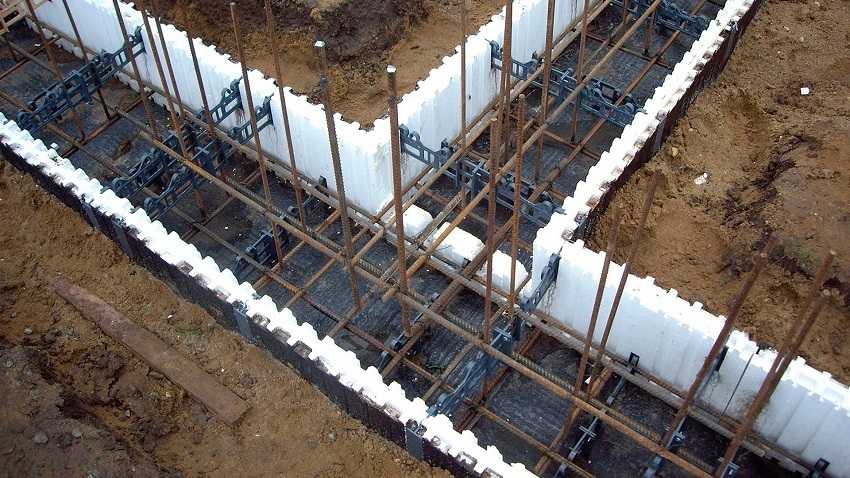

Несъемная опалубка из пенополистирола — многофункциональна и надежна

Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.

Комбинированная опалубка: особенности конструкции

В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.

Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.

Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.

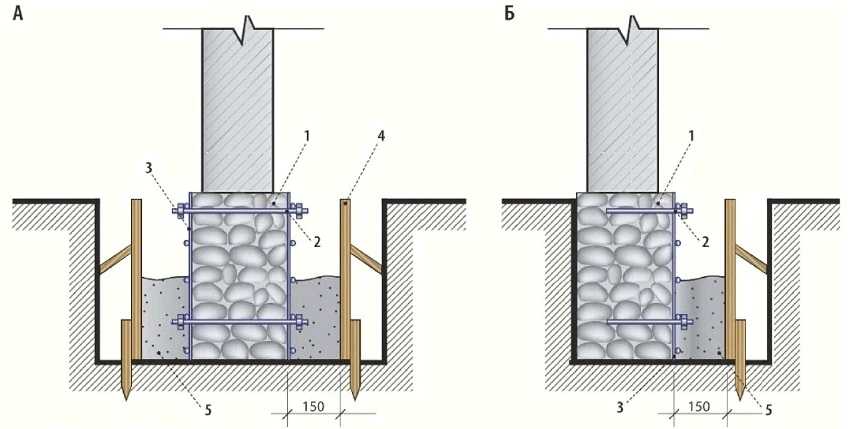

Схема двустороннего (А) и одностороннего (Б) укрепления фундамента: 1 — бутовый фундамент, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь

При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.

Песчаная подушка под свайно-ростверковый фундамент.

Засыпаем песчаную подушку под ростверк. Произведя все расчеты, мы поняли, что песчаная подушка у нас будет не менее 15 см. Из-за перепада высот она в определенных местах может становиться больше.

Отступ от натянутой веревки, обозначающей высоту ростверка, составлял 60 см, 40 над землей и 20 в земле. Из 20 см – 5 см идут на ростверк, остальное – песчаная подушка. На всю подушку нам потребовалось примерно 2,5 куба песка (цена 1 куба песка составила 600 руб., а 2,5 кубов – 1 500 руб.).

В процессе работы песок мы постоянно проливали водой и использовали самодельный трамбовщик. Песок заливали водой, доводя его до состояния, похожего на цемент. Это делаем, чтобы песок как можно сильнее и быстрее уселся. При помощи рулетки и пузырькового уровня мы постоянно проверяли наш горизонт. Как только результат стал очевиден мы перешли к следующему этапу.

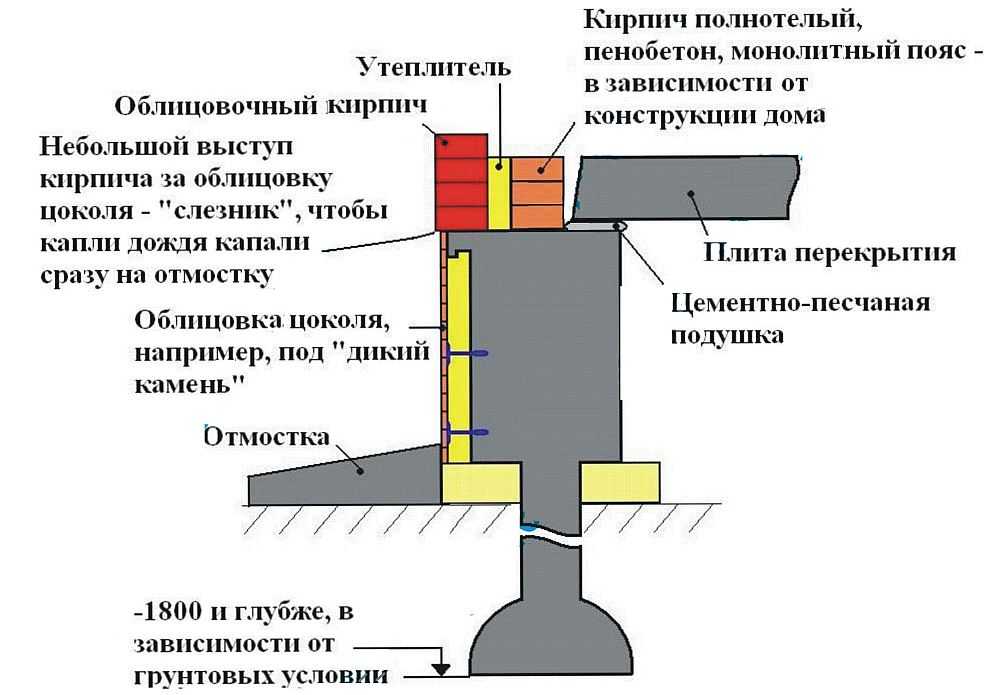

Утепление ростверка

Свайно-ростверковый фундамент, как и любой другой нуждается в утеплении. Исключением являются дачи и дома предназначенные для проживания в теплое время года.

Бетонный ростверк будет служить мостиком холода, который может свести на нет всё утепление дома.

Схема утепления достаточно проста и производит ее можно после постройки дома. Для этого достаточно по наружной поверхности ростверка закрепить обычный белый пенопласт или применить более дорогой, но и более качественный экструдированный пенополистирол.

Применять мягкие утеплители, такие как каменная вата или стекловата нежелательно. Они хорошо впитывают влагу и как следствие теряют свой теплоизоляционные свойства. Пенопласты лишены подобного недостатка.

Как правило, для утепления ростверка используют пенопласт толщиной 5-10 см. Этого вполне достаточно.

Крепят его при помощи специальных дюбелей, а стыки запениваются.

Многие на этапе монтажа делают ошибку – ставят пенопласт на землю после чего крепят. Ошибка в этом случает заключается в том, что пенопласт должен находится на высоте 5-10 см от земли.

Дело в том, что на грунт действуют силы морозного пучения, которые поднимают или опускают его. Что это за силы мы писали в статье (ссылка). Так вот, если пенопласт будет располагаться на грунте, то при подъеме почвы его просто оторвет от стен или он сломается.

Многие боятся, что если не плотно прижать пенопласт к поверхности земли, полы первого этажа будут холодными. Это не так. Для того, чтобы пол был теплым его утепляют. На эту тему на нашем сайте есть пара статей «Пол по грунту».

Поверхность пенопласта часто отделывают при помощи цокольных панелей имитирующих кладку кирпича. Экструдированный пенополистирол можно оштукатурить. Но это темы другой статьи

Важно понять, что ростверк обязательно нужно утеплять. Это сэкономит деньги на отопление и сделает температуру в доме более комфортной

Различие между свайно-ростверковым и ленточным фундаментами

Многие ошибочно считают, что свайный фундамент с ростверком и ленточный фундамент — это одно и тоже. В действительности это совершенно два разных основания.

Ленточный фундамент расположен непосредственно на земле и передает нагрузку от строения по всей площади.

Ростверк несет другую функцию. Он перераспределяет вес здания на столбы, которые в свою очередь передают нагрузку на грунт.

№5. Расчет количества свайных опор

Выбор типа свай, их количества и мест погружения лучше доверить профессионалом, поскольку это очень ответственный этап. Впрочем, самому не мешает знать основные принципы расчета. Он проходит в два этапа. Сначала необходимо определить общий вес постройки, а потом посчитать несущую способность конкретной сваи в конкретном грунте.

Совокупная нагрузка здания на фундамент рассчитается как сумма следующих параметров:

• фактическая масса здания. Суммируется вес перекрытий, стен и кровли. Расчет можно выполнить, пользуясь табличными значениями массы основных строительных материалов;

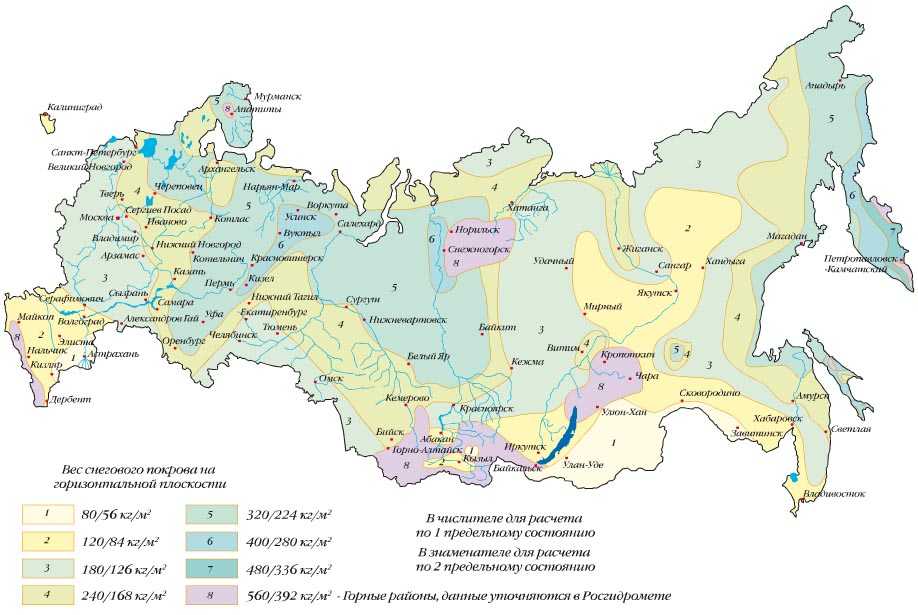

• снеговые нагрузки. Тут все зависит от региона расположения дома. Для южных районов страны этот показатель в среднем составляет 50 кг/м2, для центральных – 100 кг/м2, для северных – 190 кг/м2;
• полезные нагрузки. Сюда включен вес мебели, которая будет использована, и проживающих людей. Чтобы не забивать себе голову подсчетом массы всех предметов мебели, можно использовать среднее значение – 150 кг/м2.

Полученные данные суммируют и умножают на коэффициент запаса 1,2.

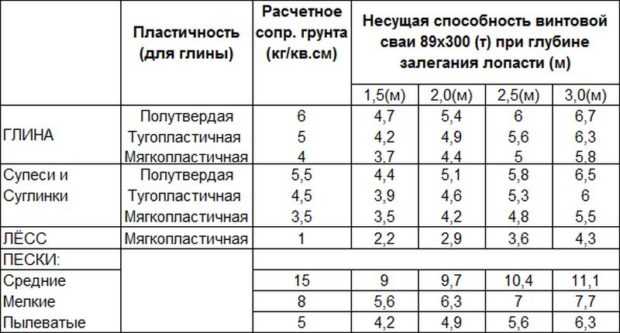

Несущие характеристики сваи зависят от типа почвы. В идеале необходимо провести геодезические исследования, чтобы точно знать несущую способность почвы, но если такой возможности нет, можно воспользоваться табличными данными – достаточно только знать тип почвы. Например, несущая способность сухой глины средней плотности – 2,5 кг/см2, а плотного крупного песка – около 6 кг/см2.

Для каждого типа свай характерны свои несущие способности.

Например, нам необходимо построить 2-этажный дом из бруса размерами 10*8, использовать будем винтовые сваи 89*300 мм. Если дом расположен в центральной полосе, то снеговая нагрузка будет равна 10*8*100=8 т/м2. Полезная нагрузка каждого из этажей 10*8*150=12 т/м2, т.е. для всего дома 24 т/м2. Масса самого дома приблизительно равна 44 т. Совокупная нагрузка (44+24+8)*1,2 = 91,2 т. Допустим, почва – мягкопластичная глина, сваи будут погружаться на 2,5 м (их несущая способность при этом 5 т), тогда понадобится 91,2/5 = 18,24, т.е. 19 свай.

Глубину погружения сваи выбирают, исходя из типа почвы. Для устойчивого плотного грунта обычно достаточно свай длиной 2,5 м. Если на участке почва неустойчивая, длина сваи должна быть такой, чтобы достигать более плотного слоя грунта.

Часто в частном строительстве применяются именно винтовые сваи. Они выпускаются разного диаметра:

• 57 мм – такие сваи подойдут для создания фундамента для легких заборов;
• 76 мм – сваи для возведения более тяжелых заборов (например, из профнастила), а также легких строений (беседка);
• 89 мм – сваи для постройки дачных домов, небольших частных домов, хозпостроек. Такая опора в среднем выдерживает 3-5 т;
• 108 мм – отличный вариант для постройки частных домов любого типа, выдерживают от 5 до 7 т.

Расстояние между сваями рассчитывается для каждого отдельного проекта. Не рекомендуется делать расстояние между опорами более 3 м для каркасных домов, и более 2 м – для построек из пеноблока и газоблока. При наличии в регионе сильных ветров расстояние между опорами должно быть не более 2,5 м.

Самостоятельное Проектирование фундамента

Первым этапом обустройства любого свайного фундамента является его проектирование, в процессе которого необходимо определить несущую способность железобетонной опоры и совокупные нагрузки на фундамент, и исходя из них высчитать требуемое число свай для возведения дома.

Чтобы узнать грузонесущие свойства грунта необходимо проводить геодезические изыскания на строительной площадке. При их реализации бурятся геодезические скважины, из которых берутся пробы грунта для лабораторного анализа. Цена услуги зависит от глубины разработки грунта — от 2 до 3 тыс. за 1 погонный метр скважины (в цену включена стоимость лабораторных работ).

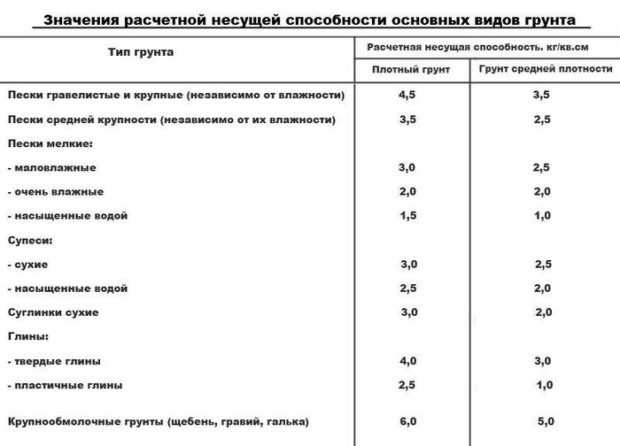

Мы предлагаем вам усредненный расчет грузонесущих свойств свай по распространенному в Москве глинистому грунту. В таблице приведены характеристики типичных для индивидуального строительства свай диаметром 15-40 см.

Чтобы определить число свай в фундаменте вам необходимо рассчитать общую массу здания, что делается посредством умножения площади конструктивных элементов строения на нормативный вес стройматериалов, приведенный в следующей таблице:

К полученной массе здания добавляются следующие нагрузки:

• Полезная эксплуатационная нагрузка — 100 кг на кв.м. перекрытий дома (цокольного и междуэтажного);
• Снеговая нагрузка на кровлю (зависит от региона строительства).

Итоговая сумма нагрузок умножается на 1.2 (коэффициент надежности), после чего полученный результат делится на грузонесущую способность одной сваи. Тем самым определяется требуемое число опор в основании.

Схема размещения свай составляется следующим образом:

• Минимальное расстояние между опорами — 1 м., максимальное — 3 м;
• Обязательно наличие свай в точках стыковки стен по углам здания и в местах соединения внутренних и внешних стен;
• Углубляются опоры ниже глубины промерзания почвы в данном регионе (во избежание негативных нагрузок от пучения грунта).
