Как правильно сделать столбчатый фундамент из пластиковых труб своими руками

Заливка бетона в опалубку

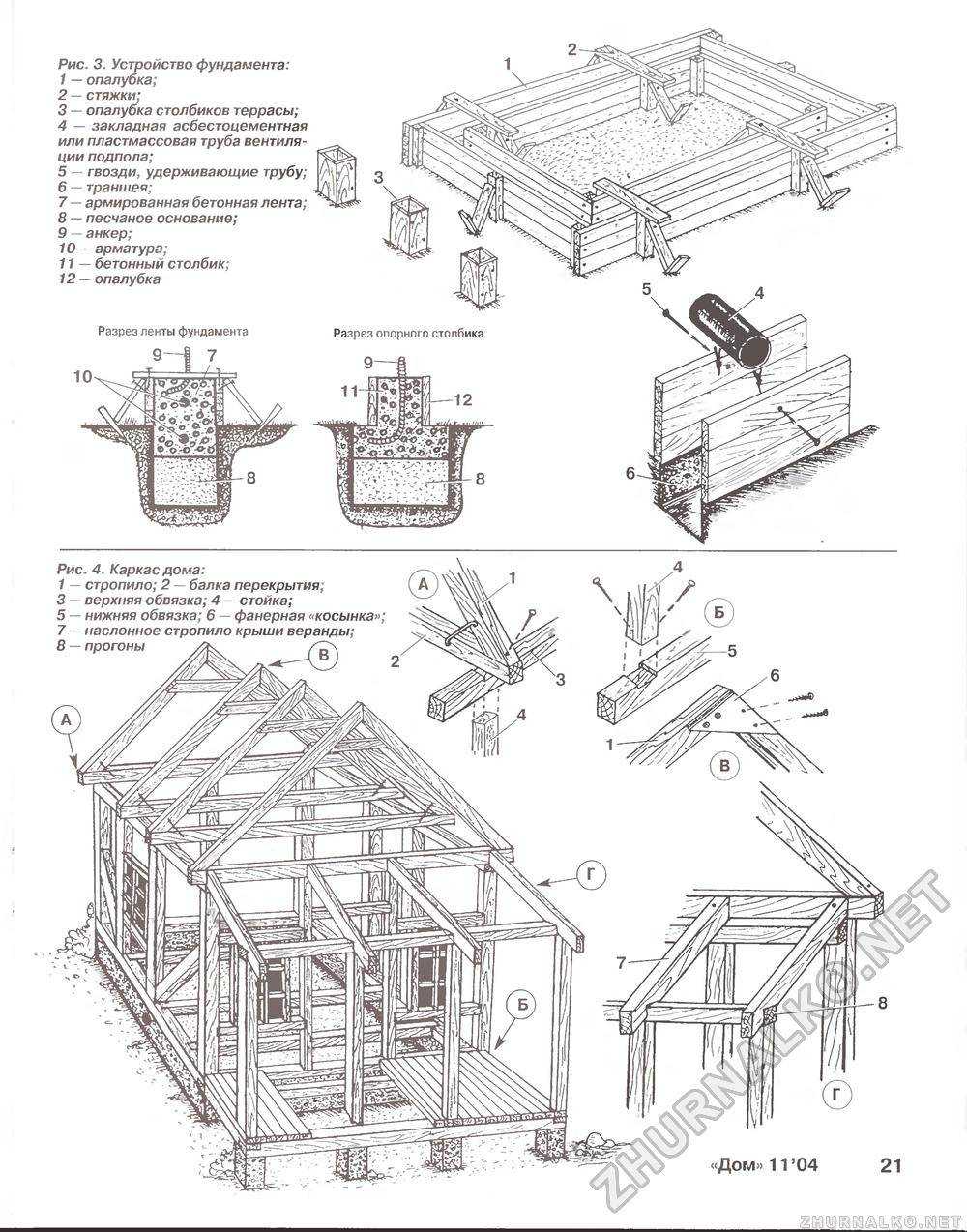

Рисунок 3. Установку опалубки осуществляют примерно на уровне нижней плоскости будущего ростверка.

Набрав ведро бетона, заливают его внутрь пластиковой трубы. Залив около 2 ведер бетона, вытягивают за верхнюю часть пластиковую трубу на высоту 10-15 см. При этом залитый бетон выползет из пластиковой трубы и растечется по уширенной части шурфа, образуя утолщенную пятку столба. Это пятка увеличивает площадь давления на грунт и не позволит выдавливать столбик из скважины во время пучения грунтов в сильные морозы. Затем засыпают скважину вокруг трубы имеющимся грунтом и, контролируя ее вертикальность, утрамбовывают длинным предметом.

Для образования пятки некоторые используют способ с прикрепленным мусорным мешком в нижней части трубы. Это необходимо в случае, когда диаметр скважины намного больше диаметра пластиковой трубы. Тогда уровень заливаемого бетона может подниматься по скважине уровнем внутри трубы, и его нужно ограничить. Однако если диаметр шурфа на 5-10 см больше вставляемой опалубки, тогда после поднятия трубы заливаемый бетон занимает лишь расширенное пространство скважины. В месте контакта бетона с почвой образуется устойчивое сцепление. Он не имеет достаточной энергии подняться выше, и при дальнейшей заливке этому препятствует засыпанная и утрамбованная сверху почва.

Кроме того, при установке опалубки полиэтиленовый мешок может смяться, и после заливки и затвердения бетона может получиться разъединение пятки с телом столба.

Далее вставляют или забивают арматурные пруты или сделанный каркас внутрь пластиковой трубы в уже залитый бетон так, чтобы над трубой оставалось 20-30 см прутов арматуры (для соединения с каркасом ростверка).

Рисунок 4

Важно при заливке бетона в трубу тщательно его трамбовать на всем этапе заливки

Некоторые для увеличения сцепления пятки с телом столба вставляют загнутую крючком на конце арматуру, которую перед заливкой проворачивают

Это может быть лишней работой и тратой времени потому, что ребра арматурных прутов довольно хорошо сцепляются с утрамбованным бетоном, и поэтому такие предосторожности излишни. При построении каркасного дома обвязка бруса связывается со столбом с помощью шпильки с гайками, которые предварительно заливают в бетон верхней части столбика

После заливки каждого ведра бетона его тщательно трамбуют металлическим прутом или строительным вибратором. При штыковании с помощью арматурных прутков, чтобы не повредить надземную часть опалубки (то есть чтобы пластиковая труба вне почвы во время штыкования не треснула), на нее сверху можно наложить хомуты либо стянуть другими средствами. Можно надеть на нее трубу из металла, внутренний диаметр которой приблизительно равен внешнему диаметру пластиковой трубы.

Далее вливают в трубу еще несколько ведер бетона, заливая трубу до уровня поверхности грунта. Затем гидроуровнем или лазерным уровнем отмечают на всех трубах ПВХ плоскость нижней части ростверка и обрезают трубы по этому уровню. Потом заливают бетон до краев труб и оставляют застывать полностью (Рис.4).

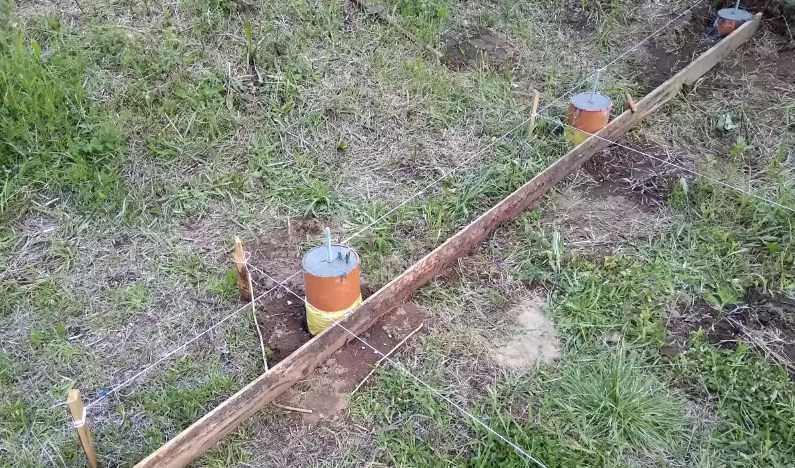

Столбчатые основания из труб – достоинства и разновидности

Трубный фундамент возводится достаточно быстро и относительно просто. Монтаж несущих опор выполняется своими руками без применения спецоборудования и техники, необходимой для подготовки траншеи. Бетонный раствор, который используется для наполнения опалубочной конструкции, несложно замесить в небольшом миксере, расположив его прямо на месте проведения работ. Да и самостоятельная заливка готового бетона не вызывает проблем у более-менее опытных домашних умельцев.

Столбчатые основания из труб

Столбчатый фундамент из труб обладает и другими важными достоинствами. К таковым относят:

• Получение аккуратного и ровного основания, на которое максимально равномерно распределяются нагрузки от постройки. При этом в конструкции нет и намека на какие-либо внутренние напряжения.
• Возможность получения точных геометрических параметров (по высоте и по сечению) опорных столбов. Столбчатый фундамент изготавливается из заводских трубных изделий с разными размерами. Подобрать оптимальные опоры за счет этого несложно.
• Обустраивается основание из труб с помощью опалубки несъемного типа. Если работы выполняются своими руками, они производятся намного быстрее. Ведь после застывания бетонной смеси отпадает необходимость в демонтаже опалубочной конструкции. Здесь есть еще один важный момент. Несъемная опалубка выполняют функцию эффективного защитника бетона (и всего основания) от влаги. А значит, вы сможете неплохо сэкономить на выполнении гидроизоляционных мероприятий.
• Простота подведения инженерных коммуникаций под постройку, возведенную на основании из труб.
• Отсутствие вероятности подтопления строения и его основы.
• Эстетичный внешний вид.

К минусам рассматриваемых сооружений относят то, что на них нельзя строить объекты со сравнительно большим весом (кирпичный дом на таком основании не возведешь). Также столбчатый фундамент не позволяет обустраивать погреба и подвальные помещения. Кроме того, он не строится на подвижных почвах и на участках земли с чересчур серьезными высотными перепадами.

Вы можете возвести основание из труб, сделанных из различных материалов. Чаще всего своими руками строятся фундаменты из асбестоцементных труб, а также из металлических и пластиковых. Иногда для опор используют древесину и кирпичи. Но они не рекомендованы для применения ввиду своей недолговечности (дерево) и дороговизны (кирпичная кладка).

Дешевле всего обустраивать своими руками основание под легкую постройку из пластиковых трубных изделий. Но многие отдают предпочтение металлическим опорам. Хотя стоят они дороже, но зато обладают более высокими прочностными характеристиками. Далее мы подробнее поговорим именно об основаниях, построенных из металлических и пластиковых изделий круглого сечения.

Конструктивные особенности свайного основания

Благодаря резиновым уплотнительным кольцам, места соединений прочны и герметичны. Готовая свая представляет собой трубу с установленным внутри армокаркасом, залитым бетоном.

Особенности: опору из ПВХ трубы, заполненную монолитным железобетоном, относят одновременно к сваям и столбчатым фундаментам. И то, и другое определение верно.

Когда возводят?

Свайный фундамент через точечные опоры передаёт нагрузку от веса здания или сооружения, минуя слабый слой почвы, на твёрдое основание (суглинистые, каменистые и скалистые грунты).

При расчёте должно сохраняться неравенство между удельной нагрузкой дома и сопротивлением грунта. Последняя величина должна значительно превышать давление строения.

Свайное основание из труб монтируют для домов, которые представляют собой:

• каркасные,
• щитовые,
• брусовые и бревенчатые (срубы) строения.

Фундамент из труб большого диаметра способен выдерживать нагрузку двухэтажных зданий такого типа.

Свайное основание из канализационных ПВХ цилиндров не возводится для домостроений из сборного и монолитного железобетона, кирпича и камня, из-за их большого веса.

Требования к стройматериалу

Трубы безнапорной канализации наиболее популярны среди индивидуальных застройщиков. В качестве оболочки сваи используют гладкие канализационные трубы (КТ).

Гофрированные изделия в качестве свай не годятся для возведения фундаментов. Ребристая поверхность КТ будет сцепляться с пучинистым или замёрзшим грунтом, что вызовет смещение и деформацию опоры.

Застройщики для фундаментов на своих приусадебных участках в основном приобретают КТ диаметром 160 мм, толщиной стенки от 3,2 до 4 мм. Длина труб может быть 500, 1000, 2000 и 3000 мм. Это позволяет стыковать разные секции для получения опоры нужной высоты.

Несущая способность сваи напрямую связана с её диаметром. Чем он больше, тем более мощным получается монолитный железобетонный столб. Одна труба ø 160 мм способна нести нагрузку в несколько сот килограммов.

Возможные ошибки

Малейшая ошибка в технологии приведет к постепенной деформации основания и последующему разрушению элементов конструкции дома:

• Если неправильно рассчитать вес конструкции, свай будет установлено мало, поэтому фундамент будет слабым. Стены треснут и осядут. Чтобы исправить проблему, нужно укрепить установленные опорные элементы.
• Если допустить ошибку в определении типа грунта на участке, сваи могут выйти из строя. Чтобы устранить проблему, их необходимо укрепить. Верхняя часть усилена ленточным фундаментом; допускается дополнительное соединение свай к конструкции с армированием. Прежде чем устранить неисправность, сваи необходимо поднять на нужную высоту.

Свайный фундамент из труб ПВХ, предназначенный для канализации, сможет построить даже неопытный строитель. Если все работы будут выполнены по правилам, застройщик сможет построить надежный и прочный фундамент, на котором дом будет стоять десятилетиями. Но расчеты все же лучше доверить квалифицированным специалистам.

Конструктивные особенности свайного основания

Благодаря резиновым уплотнительным кольцам, места соединений прочны и герметичны. Готовая свая представляет собой трубу с установленным внутри армокаркасом, залитым бетоном.

Особенности: опору из ПВХ трубы, заполненную монолитным железобетоном, относят одновременно к сваям и столбчатым фундаментам. И то, и другое определение верно.

Когда возводят?

Свайный фундамент через точечные опоры передаёт нагрузку от веса здания или сооружения, минуя слабый слой почвы, на твёрдое основание (суглинистые, каменистые и скалистые грунты).

При расчёте должно сохраняться неравенство между удельной нагрузкой дома и сопротивлением грунта. Последняя величина должна значительно превышать давление строения.

Свайное основание из труб монтируют для домов, которые представляют собой:

• каркасные,
• щитовые,
• брусовые и бревенчатые (срубы) строения.

Фундамент из труб большого диаметра способен выдерживать нагрузку двухэтажных зданий такого типа.

Свайное основание из канализационных ПВХ цилиндров не возводится для домостроений из сборного и монолитного железобетона, кирпича и камня, из-за их большого веса.

Требования к стройматериалу

Трубы безнапорной канализации наиболее популярны среди индивидуальных застройщиков. В качестве оболочки сваи используют гладкие канализационные трубы (КТ).

Гофрированные изделия в качестве свай не годятся для возведения фундаментов. Ребристая поверхность КТ будет сцепляться с пучинистым или замёрзшим грунтом, что вызовет смещение и деформацию опоры.

Застройщики для фундаментов на своих приусадебных участках в основном приобретают КТ диаметром 160 мм, толщиной стенки от 3,2 до 4 мм. Длина труб может быть 500, 1000, 2000 и 3000 мм. Это позволяет стыковать разные секции для получения опоры нужной высоты.

Несущая способность сваи напрямую связана с её диаметром. Чем он больше, тем более мощным получается монолитный железобетонный столб. Одна труба ø 160 мм способна нести нагрузку в несколько сот килограммов.

Самостоятельное сооружение фундамента

Это описание не служит прямым указанием, а только рассказывает об общей последовательности работ. В каждом случае нужно учитывать индивидуальные особенности постройки. Столбчатый фундамент из пластиковых труб своими руками сооружается поэтапно:

1. Подготовка строительного участка.
2. Закупка инструментов и материалов.
3. Разметка участка под фундамент.
4. Бурение скважин для свай.
5. Размещение ПВХ труб.
6. Установка арматурного каркаса.
7. Заливка бетонного раствора.
8. Обратная засыпка.

В первую очередь площадку очищают от мусора, снимают плодородный слой, одновременно удаляя всю растительность.

Для работы потребуются:

• Трубы ПВХ, желательно предназначенные для наружной канализации (оранжевые).
• Компоненты для бетонного раствора.
• Арматура сечением 8–10 мм.
• Арматура с гладкой поверхностью сечением 6 мм.
• Вязальная проволока.

Понадобятся такие инструменты:

• Лопаты разного вида.
• Садовая тачка.
• Бур для подготовки скважин.
• Лазерный уровень.
• Приспособления для подготовки бетона.
• Нож и ручная ножовка.
• Несколько ведер.

Разметка

Потребуется 2 геодезические рулетки, колышки (подойдут обрезки арматуры) и бечевка. С помощью колышков и бечевки размечают точки установки свай.

Например, нужно сделать разметку под дом 4х4 м. Сначала вбивается один колышек. Отступив от него на 4 м, следует установить еще один. Для третьего нужно рассчитать длину диагонали. Пригодятся школьные знания, в частности теорема Пифагора.

Разметка под фундамент

Последний колышек размещаем по диагонали, как и третий. Проверяем расстояние между 3 и 4 отметками. При площади основания 4х4 допустима погрешность до 5 мм. К колышкам привязывают бечевку и отмечают центр сторон квадрата, где обязательно нужно установить сваи.

Подготовка скважин

Отверстие нужно делать строго вертикально.

Подготовка скважин

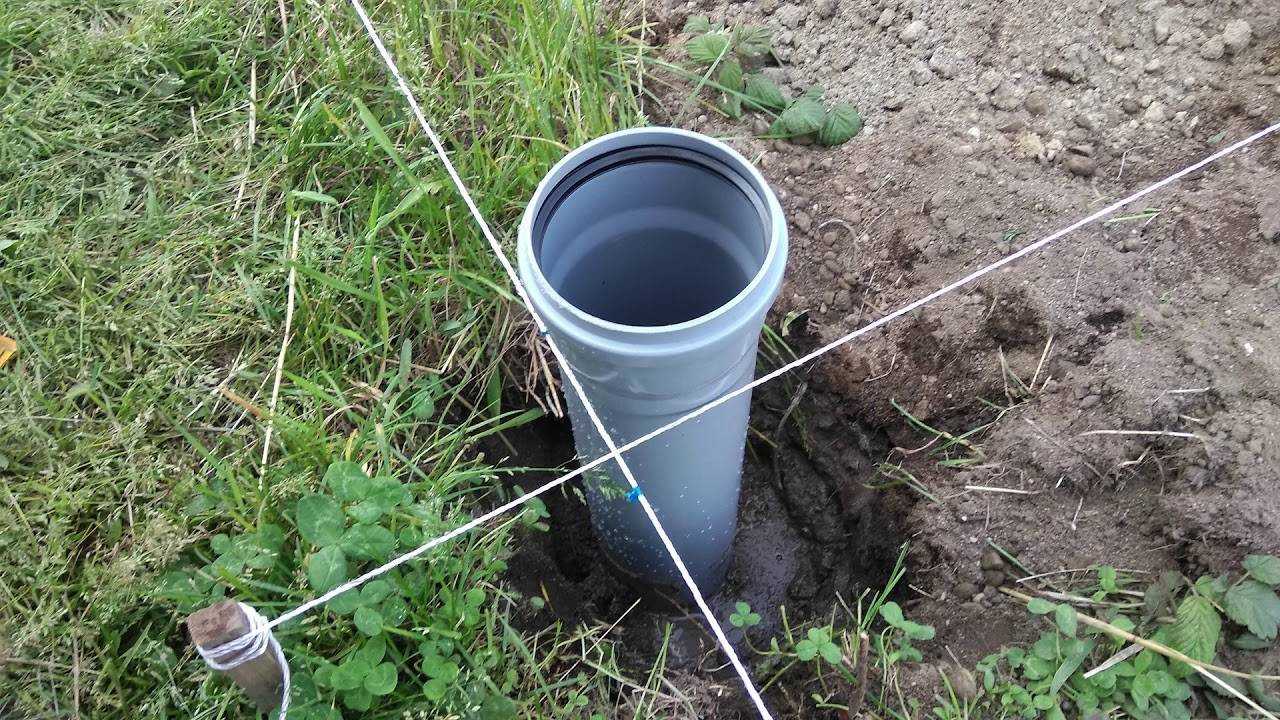

В скважины вертикально устанавливаются трубы. Их следует выставить по уровню. Пустоты вокруг заполняют почвой.

Установка труб

Когда все сваи будут установлены, выравнивают их вершины. На первой трубе отмечают нужную высоту фундамента. Используя простой гидроуровень, метку переносят на другие сваи.

Выравнивание труб по высоте

По разметке обрезают трубы болгаркой.

Обрезка труб

Когда все сваи обрезаны по размеру, следует проконтролировать их высоту.

Армирование и бетонирование

Сгибают и связывают прутья арматуры, формируя каркас в виде треугольной конструкции. Опускать в трубу нужно так, чтобы до стенок оставался зазор 2–3 см.

Создание арматурного каркаса

Подготавливается бетонный раствор, желательно гравий заменить мелкой галькой. Заливают бетон и уплотняют его вибратором.

Как сделать пятку на свае

В свайном основании дома утолщение (пятка), расположенная на нижней части опоры, намного увеличивает его эффективность. Такой конструкционный элемент позволит свае лучше опираться на грунт, и одновременно будет удерживать ее в почве.

Свая с пяткой

Сформировать и вылить пятку можно, если использовать специальный бур, который удаляет объем почвы большего диаметра. В скважину его опускают в сложенном состоянии. Внизу устройство раскрывается, создавая нужно расширение, а срезанная почва попадает в емкость. Когда спецбур вынимают, его плечи убираются, и выбранная почва переносится на поверхность.

Полученное расширение на нижней части опоры заливается бетонным раствором до того, как трубы будут опущены в скважину.

Самодельный спецбур для создания пятки

Если торопиться некуда, то сваи желательно подготовить осенью, а уже начинать строить дом лучше весной. На протяжении зимнего времени опорные элементы осядут, и будет хорошо видно, как они установятся по высоте. А когда полностью окрепнет бетон, можно без опаски сооружать ростверк и дальше проводить строительные работы.

Ростверк

Любой свайный фундамент требует создания единого несущего пояса, его называют ростверком. Этот элемент делается разными способами, выполняет декоративную и заградительную функцию. Он соединяет в единую конструкцию все установленные опорные элементы. Ростверк, кроме того, служит как основание для наружной отделки, для устройства теплоизоляции и защиты стен от влаги.

К сооружению ростверка приступают сразу же после застывания бетона, поскольку столбчатый фундамент нельзя оставлять без нагрузки на длительное время (столбы могут деформироваться).

Сооружение ростверка

Трубный столбчатый фундамент – рекомендации по обустройству

Основания из пластиковых и металлических труб закладываются на строго определенную глубину. Ее конкретная величина зависит от:

Массы постройки, которая будет устанавливаться на столбчатый фундамент. Этот показатель можно принимать приблизительно. При этом не стоит забывать и о давлении, которое станет оказывать на грунт само основание

Особенно важно учитывать вес металлических труб. Он может быть весьма существенным

Особенностей грунта. Если на участке почвенные воды расположены близко к поверхности, нужно будет позаботиться о качественной гидроизоляции конструкции и о строительстве эффективной дренажной системы

Нельзя возводить столбчатый фундамент на торфяных и илистых грунтах. А вот на песчаниках он строится без малейших затруднений.

Если на участке почвенные воды расположены близко к поверхности, нужно будет позаботиться о качественной гидроизоляции конструкции и о строительстве эффективной дренажной системы. Нельзя возводить столбчатый фундамент на торфяных и илистых грунтах. А вот на песчаниках он строится без малейших затруднений.

Самый главный совет! Столбчатый трубный фундамент всегда закладывается ниже точки промерзания земли. Не пренебрегайте этой рекомендацией, если вы хотите, чтобы сделанная своими руками конструкция обеспечивала надежную опору дому либо другой постройке.

Трубный столбчатый фундамент

Фундамент из пластиковых изделий обычно выполняется с помощью опор сечением 200 мм и длиной 2 м. Идеально подходят канализационные трубы. Они характеризуются достаточной жесткостью и хорошей надежностью, длительным временем эксплуатации, стойкостью к минусовым температурам, простотой монтажа своими руками за счет малого веса.

При использовании труб из металла их обязательно следует обработать антикоррозионными составами (например, битумной мастикой) и обмотать рубероидом в несколько слоев.

Если не сделать этого, опоры очень быстро проржавеют, что сократит время эксплуатации фундамента в 3–4 раза.

Столбы из труб устанавливаются по углам будущей постройки, на линиях, где пересекаются ее несущие стенки. Кроме того, опоры нужно монтировать через каждые 1,5–2 м по периметру строящегося объекта.

Отверстия для установки труб рекомендуется делать ручным буром. При этом яма по своему диаметру должна быть немного больше геометрических параметров опалубки несъемного типа.

Технология создания трубчатого основания своими руками – это несложно!

Фундамент из пластиковых и металлических изделий закладывается одинаково. Порядок выполнения работ следующий:

• Занимаетесь подготовкой участка под закладку основания. Землю выравниваете, производите разметку территории по заранее составленному плану, отмечаете точки для монтажа трубных изделий.
• Пробуриваете отверстия требуемой глубины и сечения.
• Создаете подушку из гравия и песка (слой должен иметь толщину около 20 см после тщательной утрамбовки засыпанных материалов).
• Устанавливаете трубы в подготовленные ямы. На этом этапе следует тщательно следить за вертикальностью монтажа опор. Держите под рукой строительный уровень и постоянно пользуйтесь им.
• Засыпьте опорные элементы сантиметров на 30–35 песком и уплотняете его.
• Заливаете бетонным жидким составом (вода, 3 части песка и часть цемента) ямы. Раствор должен хорошо пропитать утрамбованный песок.
• Делаете и устанавливаете опалубку из досок. Теперь нужно подождать застывания бетонной смеси.
• Помещаете в полость трубных изделий арматурные прутки. Дистанция между отдельными стержнями выдерживается на уровне 7 см. В середину трубы вдавливаете еще один прут. Он обязан пройти до основания из бетона. Этот элемент необходим для повышения прочности всего сооружения.

Затем вам нужно залить бетоном опорные элементы на треть (изнутри и снаружи), выждать сутки, насыпать на затвердевшую поверхность землю, уплотнить ее и долить бетонную смесь в трубу до ее верхнего торца. Последний шаг – засыпка трубы снаружи смесью земли и песка и уплотнение этого слоя.

Работы завершены! Вы создали надежный трубный фундамент столбчатого типа для ненагруженных строений.

Источник https://remoskop.ru/fundament-iz-metallicheskih-trub-svoimi-rukami.html

(Visited 355 times, 1 visits today)

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

• Ленточный – классический вариант.
• Свайный – для сложных рельефов и грунтов.
• Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

• возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
• эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
• обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

• сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
• здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

• пучинистых грунтах;
• в заболоченных местностях;
• при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным. Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

• устойчивость и отсутствие деформаций;
• повышенная прочность за счет монолитности и прочности арматуры;
• устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
• возможность строительства на подвижных грунтах;
• отличная гидроизоляция.

Комментарии

24.03.2016 22:44:20 Дмитрий Ан Спасибо, все доступно изложено. Думаю из пластиковых труб более как-то надежнее получается нежели если делать опалубку из рубероида. Хотя и дороже. Дешевли брать серые трубы для внутренней канализации.

Ответить

24.03.2016 22:44:40 Александр

Добрый день! Вопрос такой у меня: диаметр трубы 110 мм, в нее вставим арматурный какркас, сторона квадрата пусть 60-80 мм будет. Получится ли залить это качественно бетоном со щебенкой? Как она там пройдет сквозь арматуру? Не застрянет ли, не будет ли полостей ненужных? Будет держать, если без щебенки сделать, только Ц+П+В?

Ответить

24.03.2016 22:44:53 Максим Гвоздев

Штыковать бетон с щебнем в таком столбе будет очень сложно. Да и без пустот не обойдется, что приведет к снижению прочности бетона. Пескобетон используют давольно таки часто и он по отзывам вполне справляется со своей задачей. Если бетон будете делать сами, то песок нужен крупный. Решать все же вам. Вот вырезка из журнала: Как уже пояснялось, тяжелые заполнители бетона вводят для экономии цемента. Бетонная смесь, в которой наполнителем служит только песок, для многих застройщиков может оказаться более приемлемой. Высокая стоимость щебня, усложнение дозирования смеси и повышенная вероятность её расслоения — не в пользу тяжелого бетона. В последнее время и в индустриальном строительстве стал широко применяться пескобетон без тяжелых заполнителей. Львович К. Песчаный бетон: родина — Россия. — М.: НИИЖБ. Стройинформ, 2001.

Ответить

24.03.2016 22:45:11 Александр

Спасибо за ответ! А нельзя ли в калькулятор добавить опцию расчета бетона без крупного заполнителя? Там всё так здорово сделано, хотелось бы использовать и при расчете без щебенки.

Ответить

24.03.2016 22:45:20 Максим Гвоздев

Александр, спасибо. Такую возможность в калькуляторе также хотел реализовать. Просто пока не нашел каких-либо СНиПов, ГОСТов по мелкозернистому бетону. Чисто теоретически можно вычесть из бетона щебень и сделать расчет уже без щебня. Но хочу все же найти хотя бы лабораторные данные по такому бетону. Есть только документация по приготовлению раствора.

24.03.2016 22:46:04 Серега

всем привет. ребят реально найти пластиковую трубу диаметром 200 мм.? во всех магазинах говорят что максимум 160 мм.

Ответить

24.03.2016 22:46:20 Максим Гвоздев

Серега, трубы для внешней канализации не можете найти 200мм? вроде популярный товар был…

Особенности и область применения

Главной отличительной особенностью столбчатого фундамента является устройство отдельных опор небольшого размера, а не монолитной плиты или ленты под всеми несущими конструкциями дома. Столбики располагаются с определенным шагом под всеми стенами и в наиболее нагруженных точках конструкции: в углах, в местах соединений стен, под лестничными пролетами, массивными печами и каминами, тяжелыми дымовыми трубами, опорными колоннами, точками опоры несущих балок. Соединение оснований в одно целое при помощи ростверка обязательно!  Пространство между столбиками заполняется – выполняется забирка – тонкая цокольная стена.

Столбчатый фундамент – это неглубокая конструкция. Он заглубляется в грунт неглубоко – выше глубины промерзания. Ниже глубины промерзания заводят сваи (длиной от 2 м). Столбики только давят на грунт, сила трения стенок о почву незначительна. Из-за небольшой глубины их можно собирать из штучных материалов. Например, кирпича, бутового камня, небольших бетонных блоков.

Применяется фундамент на забитых в землю столбах в следующих случаях:

• при строительстве легких построек из дерева, щитовых и каркасных домов. Правильно спроектированное столбчатое основание может выдержать вес даже двухэтажного легкого дома или постройку с мансардой;
• при устройстве временных построек, например бытовок;
• при устройстве хозяйственных построек, бань, навесов, беседок, теплиц, летнего душа, установки бака для сбора дождевой воды и т.д. Иногда применяют для модернизации дома – пристраивают террасу, зимний сад или веранду на столбчатых опорах, не связанную жестко с конструкциями дома;
• на грунтах с высокой пучинистостью, близким залеганием грунтовых вод.

Когда не рекомендуется использовать столбчатый фундамент:

• для массивных построек;
• при низкой несущей способности и нестабильности грунтов – например, на торфяниках, сыпучих песчаных грунтах;
• на плывунах, при повышенном риске смещения пластов, например, если близко залегает толстый слой глины;
• при очень высоком уровне залегания грунтовых вод;
• при больших перепадах высоты по длине дома. Нежелательно устраивать фундамент на столбах даже при разнице уровня почвы 1 м. При разнице в 1,8-2 и более м возведение построек на столбах категорически запрещено.

Иногда на столбчатом основании сооружают относительно тяжелые здания, если экономически нецелесообразно устраивать очень глубокую фундаментную ленту. Но этот вид фундамента имеет большую глубину – больше 2 м и ниже уровня промерзания. Поэтому правильнее считать его свайным.

Для столбчатых фундаментов под тяжелые здания столбы заглубляются от 2-ух метров

Преимущества и недостатки

Самое главное достоинство столбового фундамента – разумная цена. Он дешевле популярного мелкозаглубленного ленточного примерно в полтора-два раза.

Прочие плюсы:

• можно применять на пучинистых грунтах;
• небольшая трудоемкость;
• меньше объем земляных работ;
• расходуется меньше материалов (меньше расходов на перевозку и разгрузку);
• не нужно утепление;
• при устройстве столбиков не нужна тяжелая техника;
• не требуется планирование всего участка;
• даже один человек справится с постройкой;
• простота ремонта.

Недостатки:

• не очень большая несущая способность делает невозможным применение столбчатого фундамента при строительстве домов с большой массой;
• невозможность применения на склонах, подвижных грунтах, заболоченных участках. Слабонесущие и насыщенные водой почвы под воздействием концентрированного давления просаживаются;
• сложность с устройством подвальных помещений и погребов. Впрочем, современная промышленность выпускает немало компактных цельных погребов, которые можно просто закопать под домом на этапе устройства основания.

Области применения

Пластиковые трубы превосходят металлические аналоги по многим показателям, которые важны для любой области применения.

Предлагаем ознакомиться Как закрыть отверстие вокруг трубы на крыше

Основные сферы использования:

1. Транспортировка агрессивных химически жидкостей. Пластик не вступает в реакцию со многими химическими веществами.
2. При монолитном строительстве применяются для опалубки трубы ПВХ в целях защиты стяжек листов от проникновения бетона во время заливки фундамента.
3. Использование в каналах транспортировки сжатого воздуха до 30 а src=»-content/uploads/2019/05/» class=»aligncenter» width=»520″ height=»350″
4. В процессе укладки проводки пластиковые изделия используют для защиты коммуникаций от возможных механических деформаций.
5. В системах мелиорации, полива и устройства дренажа.
6. Древки для рекламных щитов делаются из гладкой трубы с учетом эскизов заказчика.
7. Отопительные системы и прокладка водопровода.
8. Пластмассовые трубы часто используют при изготовлении мебели.
9. Гофрированные электротехнические трубы используются для защиты кабельно-проводникой продукции при прокладке любыми способами.

Требования к стройматериалу

На современном рынке продаются трубы ПВХ от многих производителей. Продукция доступна различной длины, сечения, веса и толщины стенок. Наибольшую популярность имеют изделия для дренажных систем без напора. Для изготовления свай лучше всего подходят трубы с гладкими стенками.

Сваи не делают из гофрированных пластиковых канализационных труб. Ребристая поверхность не может скользить в мерзлом или пучинистом грунте, что может привести к деформации или смещению опорного элемента.

Для фундамента в основном используют трубы сечением 160 миллиметров, с толщиной стенок 3,2–4 мм. Продукция продается длиной 500, 1000, 2000 и 3000 мм. Такое разнообразие размеров позволяет собирать секции разной длины для создания опорного элемента.

Труба для свай

Какой вес может выдержать свая, напрямую зависит от ее диаметра. Каждая труба сечением 160 мм легко выдерживает нагрузку в несколько сотен кг. Чем больше поперечное сечение, тем большую массу может выдержать фундамент из ПВХ.
