Фундамент из асбестоцементных труб: особенности, плюсы и минусы, технология постройки

Технология выполнения свайного фундамента из асбестоцементных труб

Многие люди видели сделанное основание цоколя, но как сделать фундамент из асбестовых труб, знают не все. Независимо от вида основания под здание строительство начинают с подготовки участка. С него убирают камни, кусты, деревья. Обозначают углы, вбивая деревянные колышки или металлические пруты, натягивают веревку. Проверяют перпендикулярность углов, измеряя расстояния по диагонали, при необходимости вносят коррективы.

От границы фундамента отступают в стороны на 2 м, обозначают участок. Это площадка, с которой убирают слой плодородного грунта на глубину 30 см и более. Такие действия предохранят от прорастания сорняков под строением и рядом с ним. После того как дерн убран, выравнивают площадку. Песчано-гравийную смесь засыпать на этом этапе не стоит — возникнут затруднения при бурении.

Строительные бригады используют для подготовки скважин специальную технику, при установке асбестоцементных труб своими руками обходятся преимущественно ручным буром. В земле проделывают вертикальные отверстия, глубина которых ниже точки промерзания почвы на 30 см, а диаметр больше на 10-13 см. На дно насыпают смесь щебня с песком, подливают воду и тщательно трамбуют. Необходимая толщина подушки — 20 см. Если скважина с повышенной влажностью, часть трубы, которая находится в земле, обрабатывают битумным или полимерным раствором.

Схема строительства свайного фундамента.

Готовят бетонный раствор: насухо перемешивают цемент, песок и мелкий гравий в пропорции 1:2:2. Заливают водой и мешают до однородного состояния, по консистенции напоминающее жидкое тесто. Раствор вливают внутрь трубы на высоту до 0,5 м, приподнимают опору на 20 см, затем осаживают, повторяя несколько раз, фиксируют в нижнем положении. С помощью этой операции под сваей создается прочное бетонное основание, способное противостоять выталкиванию опоры при промерзании почвы, пучинистом грунте.

Читайте так же: Труба бетонная для заезда через канаву

Еще раз проверяют положение труб. Когда бетон застынет (примерно через 2-3 дня) пространство скважины с внешней стороны сваи из асбестоцементной трубы понемногу засыпают чистым без примесей песком, подливают воду и трамбуют. Внутри устанавливают арматурный каркас из 2-4 прутьев толщиной 10 мм, связанных мягкой проволокой. Размещают на равном удалении один от другого и от стенок трубы. Заливают бетоном послойно, примерно 40 см за раз. Чтобы удалить воздушные пробки из раствора, его много раз в течение 10-15 минут протыкают длинным металлическим прутом.

Заливку продолжают без остановки, не дожидаясь, чтобы схватился предыдущий слой. Если работа производится в летнюю жару, на верх столбов натягивают полиэтиленовые кульки, чтобы потери влаги из бетона были меньше и он не растрескивался. Этим же раствором заделывают верх песчаной засыпки между трубой и стенками скважины, чтобы не затекала вода. Оставляют строительство на 2 недели, чтобы бетон окреп. Он имеет прочную внешнюю оболочку, поэтому продолжать работы можно раньше, чем при ленточном фундаменте.

Затем надо выровнять опоры по высоте. Натягивают шнур, ориентируясь на самую низкую трубу, проверяют строительным уровнем горизонтальность. Когда убеждаются в правильности, берут болгарку и обрезают лишнее. Окончательно формируют верхний торец опор, замазывая поверхность цементным раствором.

https://youtube.com/watch?v=yIq_I5e68xQ

Сваи скрепляют между собой. Для каркасных и брусчатых домов, небольших построек используют деревянные балки. Фундамент здания из арболита или газоблоков усиливают бетонной плитой поверх опор. Эти элементы называют ростверком. Если делают цоколь, то глухой, подвальные помещения не устраивают.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Во сколько обходится трубный фундамент?

Основой каждого типа фундамента является цемент. Небольшим строениям подойдет бюджетная марка М400, более масштабным сооружениям стоит выбирать цемент не меньше М500. Также необходимо закупить песок и щебень – количество материалов зависит от некоторых показателей:

размеры будущего фундамента;
глубины и диаметра скважин;
разновидности труб;
арматуры и ее диаметра.

Самыми выгодными считаются трубы из пластика. Помимо их невысокой себестоимости, можно сэкономить на транспортировке без привлечения грузового транспорта. Асбестовые трубы обойдутся в два раза дороже. Отметим, будет выгодней заказать длинные трубы и уже затем распилить их на части необходимой длины. К их стоимости следует добавить цену арматуры.

Металлические трубы являются одними из самых дорогих, но в то же время и самых надежных. Их стоимость колеблется в зависимости от диаметра и толщины стенки. Хоть в данном случае нет необходимости закупать арматуру, придется потратиться на антикоррозийные средства. Сэкономить можно, заказав трубы, уже обработанные и устойчивые к агрессивной среде и повышенной влажности. Также могут подойти б/у трубы.

Как возвести своими руками: пошаговая инструкция

В настоящей инструкции учтены основные моменты, на которые следует обратить внимание самостоятельным застройщкам. Установка фундаментных опор осостоит из ряда этапов:

Установка фундаментных опор осостоит из ряда этапов:

Заготовка стройматериалов.
Инструменты.
Организация стройплощадки.
Бурение скважин и уширение подошвы.
Приговление бетона.
Заливка дна скважин.
Установка труб.
Монтаж армокаркасов.
Обратная засыпка.
Заливкка труб.

Для возведения нужно заготовить следующие материалы:

а/ц трубы;
песок, щебень, цемент и вода;
арматурные хлысты.

Инструмент

Для производства работ понадобятся следующие инструменты:

шанцевый инструмент (лопаты, кирка);
садовый бур;
лазерный уровень;
растворомешалка или ёмкость под ручной замес раствора;
тачка;
вёдра.

Организация стройплощадки

С территории строительства удаляют мусор и плодородный слой почвы. Согласно схеме на участке делают разметку расположения асбестовых столбов.

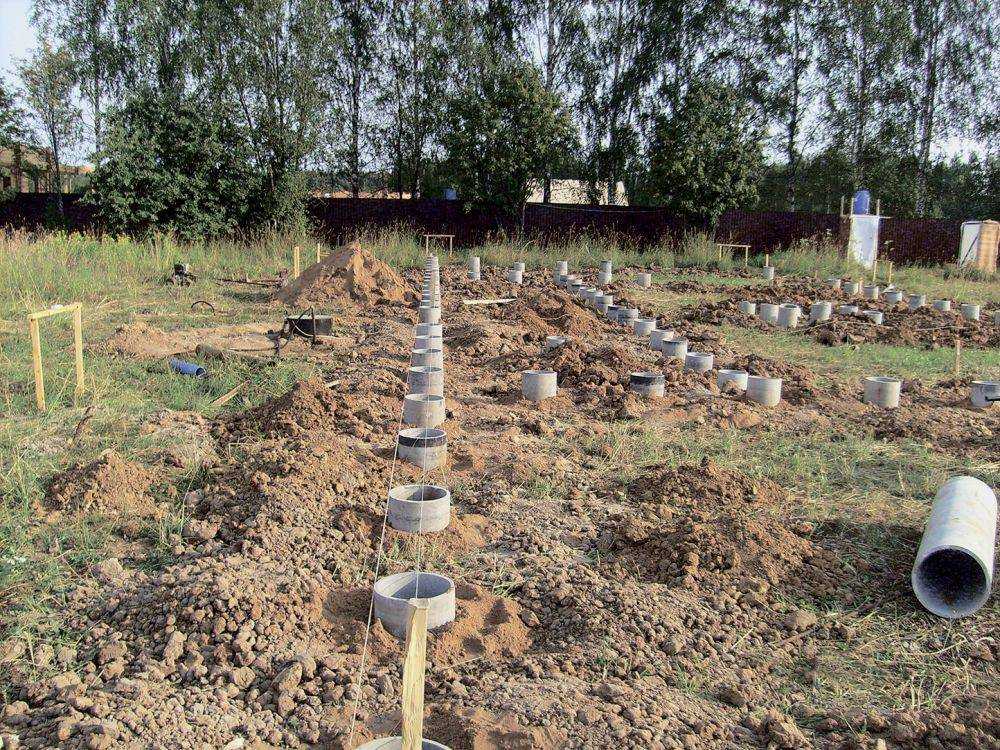

Для этого протягивают шнур вдоль линий установки опор и отмечают центры опор деревянными колышками или отрезками арматуры.

При отсутствии геодезических инструментов правильность построения прямоугольников разметки проверяют с помощью шнура. Его натягивают между противоположными углами разметки. Диагонали должны быть равны.

Бурение скважин

К данному этапу работ нужно отнестись с особой аккуратностью и осторожностью. Перед началом сверления грунта бур нужно выставить строго по вертикали

В течение всего процесса бурения нужно контролировать это положение. В случае отклонения от вертикальной линии труба будет установлена с перекосом и потеряет часть несущей способности.

Расширение нижней части скважины увеличит опорную площадь столба, а песок не даст уйти в землю цементному молочку из жидкого бетона. Уширение пяты делают с помощью специальной лопатки, прикреплённой к нижней части бура.

Лопатка, поднимаясь снизу вверх до уровня горизонта, вырезает грунт на заданную ширину. Выработка почвы ссыпается в бункер, который извлекают вместе с буром.

Приготовление бетона

Для бетонирования труб применяют бетон марки 300. Его готовят в растворомешалке. Если стройучасток не имеет точки подключения к электросети, то раствор замешивают вручную с помощью лопат.

Чтобы изготовить бетон М 300, понадобится:

цемент М 400 или М 500,
мелкий песок и щебень с размером частиц 5 – 30 мм.

Воду лучше использовать из водопровода. Различные примеси могут ухудшить качество бетонной смеси.

Заливка дна скважин

На песчаную подушку выливают бетонный раствор до полного заполнения уширения основания фундамента. Заливку оставляют застывать в течение 14 дней. После этого в скважины опускают а/ц трубы.

Установка труб

Скважины бурят шире на 50 -70 мм внешнего диаметра труб. Просвет даёт возможность корректировать вертикаль положения опор. Асбестовые цилиндры фиксируют распорками, что позволяет избежать смещения опор во время заливки бетоном.

Монтаж армокаркасов

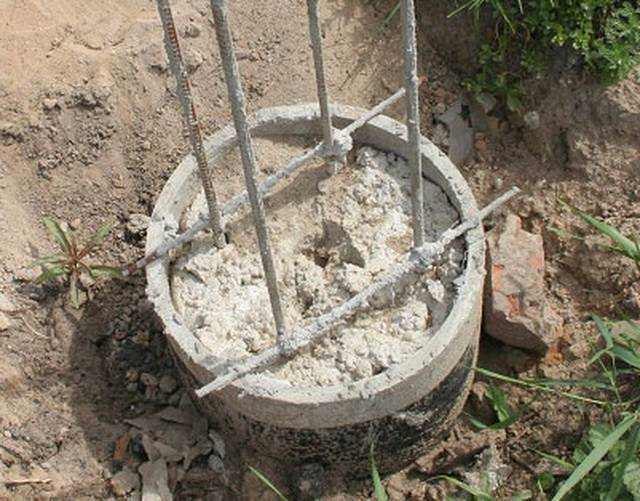

Армокаркасы готовят из нескольких хлыстов периодического профиля ø 8–10 мм. Вертикальную арматуру связывают с поперечными отрезками проволокой.

Обратная засыпка

После установки труб производят обратную засыпку просветов между опорами и стенками скважин. Это можно делать выработанным грунтом, но лучше засыпать пустоты песчано-щебёночной смесью с послойной трамбовкой (каждые 200 – 300 мм засыпки).

Заливка труб

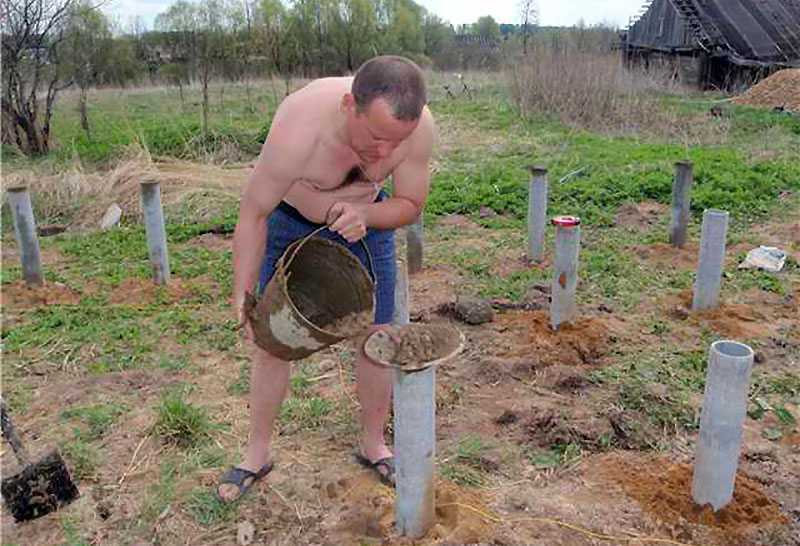

Трубы заполняют жидким бетоном вёдрами. Заливку производят аккуратно, стараясь не сместить арматуру.

Через каждые 200 мм заливки раствор уплотняют, трамбуя его подходящим стержнем из дерева или арматуры.

Бетон должен застывать и набирать прочность в течение 30 суток со дня заливки. Верх труб укрывают плёнкой для защиты бетона от осадков в ненастье и пересыхания в жаркую погоду.

Советы по заложению фундамента из асбестовых труб

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
рытье котлована для такого фундамента не обязательно;
свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
в домах на таких фундаментах практически невозможно устроить подвал;
основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:

Расчет столбчатого фундамента из труб

Ростверковые фундаменты

При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

Как устроена опора из асбестоцементной трубы

Материалу присущи высокие характеристики прочности, позволяющие принимать сжимающие нагрузки, а также малый коэффициент теплового расширения, небольшой вес и приемлемая стоимость. Совокупность этих факторов обусловила большую популярность асбестоцементных труб. Выпускаются они в двух вариациях:

Напорные. Предусматривается их использование для установки систем водоотведения, водоснабжения, оборудования колодцев и пр.
Безнапорные. Их применяют для устройства систем противодымной защиты зданий и сооружений.

Трубы из асбестоцемента выдерживают нагрузки на сжатие, достигающие 265 тысяч кПа, а тепловое расширения изделий существенно меньше (где-то в 140 раз), чем у стальных собратьев. Лёгкий вес (6-11 кг.) материала и податливость механической обработке позволяют выполнить задачу монтажа собственноручно без необходимости использования специальной техники. В строительстве часто применяют трубы диаметром 20-25 см. со стенкой 1-1,6 см. стандартизованной длины 3-5 м.

Из рассматриваемых изделий устраивают основания для построек столбчатого или свайного типа, заглубляя опоры в почву. Гидроизоляция не является обязательной, трубы отличаются стойкостью к низким температурным условиям, высокой влажности и прочим агрессивным воздействиям. Заливка опалубок бетоном и армирование обеспечивают прочность и устойчивость к различным воздействиям.

Опорная конструкция данного типа наиболее актуальна при сооружении небольших и лёгких строительных сооружений разного предназначения, не нуждающихся в ленточном фундаменте, а тем более заливке монолитной плиты. Конструкция применима на сложном грунте, в холодных регионах, на территориях, склонных к подтоплениям и при высоком уровне грунтовых вод.

Фундаментный столб сделать несложно:

В грунте потребуется пробурить отверстие больше диаметра заглубляемой трубы, причём глубина должна составить примерно на 20-30 см. больше, чем расчётная глубина самого основания (рассчитывается с учётом типа грунта и уровня промерзания).
Дно необходимо выстелить песком (желательно вперемешку со щебнем).
В яму заглубляется труба, положение которой выравнивается по уровню и фиксируется строго вертикально с применением распорок.
В полую трубу закладывается арматура. Если речь о большом диаметре изделия, можно использовать арматурный каркас. При монтаже ростверка, принимающего нагрузки от конструкции на себя и обеспечивающего равномерное её распределение на сваи, арматура должна быть высвобождена за край трубы.
Затем в опалубку заливается бетон.
Если для ростверка применяется дерево, по окончании заливки трубы посередине в бетон закладывается анкер, например, в виде куска арматуры. Установка ростверка из металлического профиля подразумевает вставку закладной пластины.

Это стандартная технология, но бывает необходимость отклониться от неё. Так, например, в ходе заливки полости бетонным составом, трубу надо приподнять, чтобы цемент распределить по дну с целью формирования опорной пятки. Такой лайфхак обеспечивает усиление несущих свойств опорного элемента.

Технология постройки столбчатого фундамента

Существуют 2 основные причины очень распространенного применения асбестоцементных труб для столбчатых фундаментов (рис. 5):

Такие трубы имеют высокий уровень стойкости к коррозийным процессам. Металлические трубы намного более уязвимы к этому воздействию.
По сравнению с трубами, выполненными из пластика, асбестоцементные экземпляры демонстрируют хорошую устойчивость к перепадам температуры и к низким температурам.

Работа по монтажу столбчатого фундамента имеет следующие основные этапы:

Рис. 4. Схема работы бура.

В скважину, пробуренную ранее, вставляется труба диаметром 20 см. В глубину скважина должна иметь около 1,5 м. Сам столбик, как упоминалось ранее, должен выступать над уровнем грунта на 30-40 см.
Выравнивание и установка столбов на 1 уровень. Соответственно, трубы должны иметь одинаковую длину. Эти трубы фактически выступают в роли своеобразных опалубок, потому что большая часть нагрузки ложится на металлические прутья, которые находятся внутри каждой опоры. Перед дальнейшей работой стоит обработать прутья особым составом, который защитит металл от преждевременного износа и обеспечит определенную долю гидроизоляции.
После завершения выставления опор по уровню, можно начинать процесс заливки в них бетонной смеси. Процесс проводится одновременно и снаружи, и изнутри. Получившиеся в результате торчащие части арматуры пригодятся во время создания ростверка. Ростверк – это часть конструкции фундамента, на основании которой начинают возводить постройку.
В трубу помещают шпильку, выступающую резьбой на 20-30 см вверх от опоры. Это будущая основа для монтирования ростверка. Резьба в данном случае очень сильно облегчает процесс создания ростверка.

Установку столбов можно реализовать 2-мя способами:

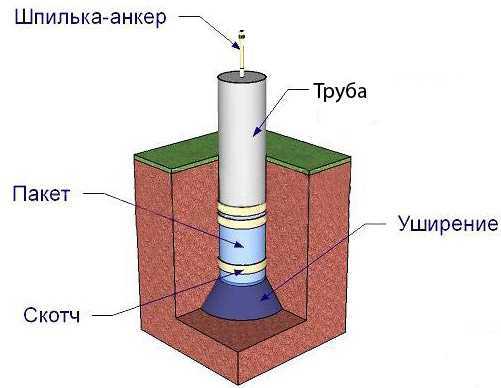

Рис. 5. Схема монтажа столбчатого фундамента.

Проводится установка трубы в подготовленную яму. Затем в трубу вбивается 2 прута арматуры, расстояние между которыми составляет 6-7 см. Прутья вбиваются в землю на 20-30 см. На такое же расстояние прутья должны выглядывать вверх из трубы.
Установленная труба на 1/3 заливается бетонным раствором. После поднятия на 10-15 см внутрь трубы следует опустить пруты арматуры, которые не должны выступать за ее пределы. После таких действий бетон произведет расширение, которое будет мешать выталкиванию сваи наружу. После этого поднятая труба должна быть выставлена по уровню со всеми остальными уже установленными трубами. В конце труба до краев заливается бетоном.

Если устанавливать столбчатый фундамент своими руками приходится на сыпучем грунте, то перед началом процесса монтирования столбов нужно создать подложку под трубы:

Нужно смешать гравий с песком в соотношении 1:1.
Полученная смесь засыпается в каждую скважину, создав таким образом слой толщиной 10-15 см.
Далее следует накрыть засыпанную смесь устойчивым к влаге материалом. Им может оказаться и стройцеллофан, и рубероид.

Расчет фундамента из асбестовых труб

Перед началом строительства собирают сведения, на основе которых составляют рабочий проект и чертеж. Требуются данные о глубине промерзания почвы. Показатели для региона постоянные, они указывают значения при отсутствии снега. Если высота снежного покрова постоянно большая, фактическая глубина промерзания меньше, то допускается небольшая коррекция данных.

Второй важный показатель для расчетов — планируемая нагрузка. Из справочников добывают сведения об удельной массе материалов, которые планируется применить для возведения здания. Не ограничиваются весом стен — суммируют кровлю, перекрытия, полы, облицовочные и теплоизоляционные материалы. К удельному весу материалов добавляют 30%, чтобы узнать общее давление постройки на фундамент. Предельно допустимая нагрузка на 1 асбестовую опору — 0,8 т.

Вес строения сказывается на выборе диаметра трубы. Для легких нежилых сооружений (беседка, подсобка) достаточно 10 см. Под бревенчатые, каркасные, газобетонные здания требуются трубы диаметром 20-30 см. Соответственно подбирают размеры бура. Он должен проделать скважину, диаметр которой превышает соответствующий показатель трубы не менее чем на 10 см. При бурении на глубину более 2 м диаметр скважины увеличивают на 30%.

Строительные правила предусматривают обязательную установку свай на углах, в местах с повышенной нагрузкой, там, где пересекаются несущие стены, а также по всему периметру. Расстояние между соседними конструкциями не может превышать 1 м. Если нагрузка на 1 сваю больше 0,8 т, увеличивают количество, размещая на расстоянии меньше 1 м. Результаты расчетов служат ориентиром для определения количества труб и арматуры (в среднем по 3 прутка в каждую конструкцию).

Можно подсчитать необходимый объем бетона. Средний расход при длине изделия 10 м и различных диаметрах составляет:

для опор диаметром 10 см — 0,1 м³;
20 см — 0,5 м³;
30 см — 1 м³.

Подготовка к проведению работ

Ручные буры разных размеров.

Для начала следует подготовить поверхность. Основным этапом при подготовке поверхности является её разметка. Само собой, чем ближе расположение опор друг к другу, тем прочнее и надежнее будет фундамент. Идеальным расстоянием является 1,5 – 2,5 метра.

Совет! Обязательным условием при проведении разметки является нахождение опор под самыми нагруженными частями здания, включая несущие стены, печь и углы.

Заглубление опор следует произвести на 25-30 см ниже от уровня промерзания грунтов. Для нашего климата это около 1,5 метра. Диаметр лунок напрямую зависит от выбранного вида труб и будет составлять 150-250 мм. Опоры не должны выступать из земли более, чем на полуметр.

Технология возведения

Асбестоцементные трубы для фундамента находят активное применение по двум причинам:

Стойкость к коррозийному воздействию. в отличие от металлических труб, которые быстро изъедаются ржавчиной.
Устойчивость к пониженным температурам и температурным перепадам. если сравнивать с пластиковыми.

Инструкция по возведению предполагает такие этапы:

В пробуренную скважину помещаем трубу 20 см диаметром. Глубина скважины составляет приблизительно полтора метра. Труба должна на 30-40 см выступать над почвой.

Столбы выставляются по уровню и должны быть одинаковой длины.
По сути, такие трубы являются лишь опалубками, основная же нагрузка приходится на металлические прутья, расположенные внутри неё.

Существуют следующие способы монтажа такого фундамента.

Рассмотрим их более подробно:

Первый способ предусматривает совершение таких действий:
- Вставляем трубу в подготовленную яму.
- На расстоянии 6-7 см друг от друга вбиваем в трубу два арматурных прута. Арматуру необходимо вбивать на 20-30 см в землю, и настолько же она должна выступать сверху.

Выставляем трубу по уровню.

Выставив по уровню, заливаем трубу бетонной смесью. Заливка происходит изнутри и снаружи одновременно. Выступающие арматурные края в дальнейшем послужат для формирования ростверки. Ростверкой называется часть фундамента, на которой производится возведение здания. (см. также статью Устройство столбчатого фундамента с ростверком своими руками )

Второй способ предусматривает такие этапы:
- Заливаем трубу на 1/3 бетонным раствором (см. также статью Марка бетона для фундамента – как сделать правильный выбор ).
- После того, как труба поднимается вверх на 10-15 см, в неё необходимо опустить арматурные прутья, которые не будут выступать за её основание. В таком случае бетон создаст уширение препятствующее выталкиванию сваи наружу.
- Поднятую трубу необходимо выставить по уровню в соответствии с другими трубами.
- Далее следует заполнить трубу бетоном до краев.

Заливаем трубу бетоном.

- В трубу помещается шпилька, которая должна выступать резьбой на 20-30 см вверх. Она и послужит основой для формирования ростверки.
- Преимущество данного способа — наличие резьбы, а значит, большая легкость в монтаже ростверки.

Совет! Арматурные прутья желательно обработать специальными составами, предотвращающие износ металла, обеспечивая его защиту от влаги.

Если такой фундамент устанавливается на сыпучем грунте, то перед монтажом опор необходимо осуществить такие действия:

Смешиваем песок и гравий в пропорции 1:1.
Засыпаем в скважину полученную смесь, слоем около 10-15 см.
Накрываем смесь песка и гравия каким-либо влагостойким материалом. В данном случае подойдет как рубероид, так и строительный целлофан.

Песчано-гравийная смесь, которую следует использовать для формирования подложки под трубу.

Укрепление столбчатого фундамента

К сожалению, если неправильно рассчитать нагрузку или допустить ошибку при возведении столбчатой основы, то это может привести к критичным изменениям, влекущим за собой перекос постройки, неравномерную просадку или даже трещины в несущих стенах. Что делать в таком случае?

Вам нужно будет вырыть траншею в том месте, где постройка просела, и залить монолитную фундаментную основу, которая и укрепит конструкцию. Также можно просверлить в опорах отверстия, вставить в них шурупы или анкера и приварить к ним армированные прутья, обеспечив тем самым прочную связь между всеми опорами конструкции.

Ещё один вариант – приподнять здание при помощи спецтехники, вырыв с просевшей стороны траншею и залив монолитный или ленточный фундамент. Данный способ является наиболее затратным, но и самым эффективным.

Что это такое

Как уже писалось выше такие трубы очень устойчивы к разного рода механическим воздействиям и сильному намоканию. Также возведение и последующий ремонт (если понадобится, то демонтаж) не вызовет у вас затруднений. Асбестоцементные трубы делаются из специального материала – асбеста с добавлением к нему цемента или бетона. Асбест не является ядовитым, не излучает радиацию и полностью безопасен для людей и животных.

Однако дышать асбестовой пылью крайне не рекомендуется, так как большое её скопление в лёгких человека/животного может вызвать некоторые серьёзные заболевания, поэтому во время работы с данными трубами необходимо пользоваться респиратором или марлевой повязкой для рта и носа. Хотя многие современные трубы при эксплуатации не выделяют пыли.

Характеристики:

Длинна одной трубы может колебаться от 4 до 5 метров.
Проходное сечение труб варьируется от 10 сантиметров до 50 сантиметров.
Средняя толщина стенок имеет значение от 15 до 35 миллиметров.
Вес одной трубы колеблется от 10 до 35 килограмм.

Трубы из асбестоцемента практически не разрушаются при воздействии на них влаги, что делает их часто применяемыми при строительстве некоторых видов трубопровода, дренажной системы, строительстве транспортных магистралей, свайного фундамента небольших зданий. Чаще всего строят с помощью таких труб в районах, которые довольно часто подвергаются затоплению.

Также если говорить конкретно о строительстве фундамента с помощью подобной технологии, то она отлично подойдёт для строительства небольших дачных/жилых домов, саун, террас, бань, беседок. Для регионов с неровных рельефом и холодным климатом строительство такого типа фундамента куда дешевле обычного, так как установка таких труб не требует разравнивания большой площади, что экономит на выравнивание рельефа или на «раскопке» мёрзлого грунта.

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.
Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции. При заливке бетона надо постоянно контролировать вертикальность установки, делается это при помощи строительного уровня
Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.

Выполняя работы, обратите внимание на следующие моменты:

контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.
