Какое пластиковое окно выбрать недорогое и качественное?
Окно ПВХ недорого
-
Профиль окна Rehau, KBE, WHS
Толщина внешней стенки 2,5-2,8 мм. Монтажная глубина: 58-88 мм. За счет меньшего расхода материала готовое окно будет дешевле из этого ПВХ профиля. -
Универсальное армирование
Стальное армирование имеет форму П-образного сечения (WHS, Rehau и KBE) для рамы и створки металлопластикового окна. Универсальное армирование дешевле, упрощает сборку, минимизирует затраты времени, делает стоимость изделия ниже. -
Недорогой стеклопакет
Стеклопакет со стандартным флоат стеклом 4 мм. Однокамерные и двухкамерные, толщиной: 24 мм, 32 мм, 44 мм. -
Простая фурнитура
Фурнитура производства Германия (Roto, Siegenia), Турция (Elementis, Fornax) в базовых комплектациях. Для удешевления используются композитные вставки вместо металлических элементов. В недорогих комплектациях невозможна регулировка.
Требования к элементам усиления профилей ПВХ
Данные требования приведены в разделе 5.7 и их сложно проверить при самостоятельном осмотре готового оконного блока, так как доступ к стальным усилителям закрыт ПВХ профилем по всему контуру окна.
5.7.1 Главные ПВХ профили изделий усиливают стальными вкладышами с антикоррозионным покрытием.
5.7.2 Форму, толщину стенок и моменты инерции усилительных вкладышей, а также максимально допустимые размеры створок при использовании конкретных типов вкладышей устанавливают в технической документации на изготовление изделий.
5.7.4 При использовании профилей белого цвета усилительные вкладыши допускается не устанавливать (кроме импостов) в детали изделий, длина которых менее 700 мм.
При использовании цветных профилей, а также в деталях оконных блоков морозостойкого исполнения и в специальных случаях, когда это требуется согласно документации фирм — изготовителей ПВХ профилей, установка усилительных вкладышей является обязательной во всех деталях изделий.
5.7.5 Толщина стенок усилительных вкладышей должна быть не менее 1,2 мм, для усиления цветных и морозостойких профилей рекомендуется использовать усилительные вкладыши с толщиной стенок не менее 1,5 мм.
5.7.6 Расстояние от вкладыша до угла (торца) усиливаемой детали профилей должно быть в пределах 10-30 мм. В конструкциях изделий с массой стеклопакетов более 60 кг, а также в усиленных изделиях рекомендуется применять вкладыши, приторцованные под углом 45о. Длина усилительных вкладышей импостов при их механическом креплении к вкладышам коробки определяется конструкцией соединения.
5.7.7 Не допускается стыковка или разрыв усилительных вкладышей по длине в пределах одного ПВХ профиля.
5.7.8 Каждый усилительный вкладыш крепится к нелицевой стороне ПВХ профиля не менее чем двумя самонарезающими винтами (шурупами) по нормативной документации. Расстояние от внутреннего угла (сварного шва) до ближайшего места установки самонарезающего винта не должно превышать 80 мм.
Шаг крепления должен быть не более: 400 мм — для профилей белого цвета, 300 мм — для профилей других видов, а также для профилей морозостойкого исполнения.
5.7.9 Стальные усилительные вкладыши должны быть защищены цинковым покрытием толщиной не менее 9 мкм по ГОСТ 9.303.
Пропуски и повреждения покрытия не допускаются.
фотогалерея
Остекление коттеджа. Удачный, Тарусский район, Калужская область
Окна с эффектом брашированной древесины
Окна и двери для морского контейнера, Тульская область
Окна черного, вороного крыла, цвета в частном интерьере
Интерьер без барьеров
Остекление коттеджа, СНТ Москворецкий садовод
Остекление коттеджа, Усадьба Жедочи
Панорамное остекление балкона пластиковыми окнами со стеклопакетами
Остекление балкона коттеджа Патио
Остекление сруба окнами цвета золотой дуб
Остекление коттеджа, Лешково
Остекление поселка, Роял Канин
Пластиковые окна в деревянном деревенском доме
Остекление детского дошкольного учреждения, Истра
Зачем нужен новый ГОСТ 56926 Конструкции оконные и балконные
Актуальность введения нового ГОСТ 56926-2016 была обусловлена тем беспорядочным положением дел в остеклении жилых домов, которая сложилась в отрасли на текущий момент.
ГОСТ 56926-2016 систематизирует требования к светопрозрачным конструкциям на стадии проектирования, призван повысить надежность и эксплуатационную безопасность объектов жилищного строительства, выявлять ошибки проектных решений на стадии прохождения экспертизы проекта.
C новым ГОСТ будет понятна и объективна работа надзорных органов по контролю за качеством светопрозрачных конструкций на объектах жилищного строительства.
Требования к остеклению (установке стеклопакета в раму)
5.6.3 Стеклопакеты (стекла) устанавливают в фальц створки или коробки на подкладках, исключающих касание кромок стеклопакета (стекла) внутренних поверхностей фальцев ПВХ профилей.
В зависимости от функционального назначения подкладки подразделяют на базовые, опорные и дистанционные.
Для обеспечения оптимальных условий переноса веса стеклопакета на конструкцию изделия применяют опорные подкладки, а для обеспечения номинальных размеров зазора между кромкой стеклопакета и фальцем створки — дистанционные подкладки.
Базовые подкладки применяют для выравнивания скосов фальца и устанавливают под опорными и дистанционными подкладками. Ширина базовых подкладок должна быть равна ширине фальца, а длина — не менее длины опорных и дистанционных подкладок.
Опорные и дистанционные подкладки могут совмещать функции базовых.
Длина опорных и дистанционных подкладок должна быть от 80 до 100 мм, ширина подкладок — не менее чем на 2 мм больше толщины стеклопакета.
5.6.4 Подкладки изготавливают из жестких атмосферостойких полимерных материалов. Рекомендуемое значение твердости опорных подкладок — 75-90 ед. по Шору А.
5.6.5 Способы установки и (или) конструкции подкладок должны исключать возможность их смещения во время транспортировки и эксплуатации изделий.
5.6.6 Конструкция подкладок не должна препятствовать циркуляции воздуха над внутренней поверхностью фальца остекления.
5.6.7 При совпадении места установки подкладки с головкой крепежного шурупа не допускается перекос подкладки.
5.6.8 На любой стороне стеклопакета рекомендуется устанавливать не более двух опорных подкладок.
5.6.9 Расстояние от подкладок до углов стеклопакетов должно быть, как правило, 50-80 мм. При ширине стеклопакета более 1,5 м рекомендуется увеличивать это расстояние до 150 мм.
5.6.10 Основные схемы расположения опорных и дистанционных подкладок при монтаже стеклопакетов в зависимости от вида открывания оконных блоков приведены на рисунке 5. В балконных дверных блоках и в изделиях с усиленными запирающими приборами рекомендуется установка дополнительных подкладок в местах запирания.

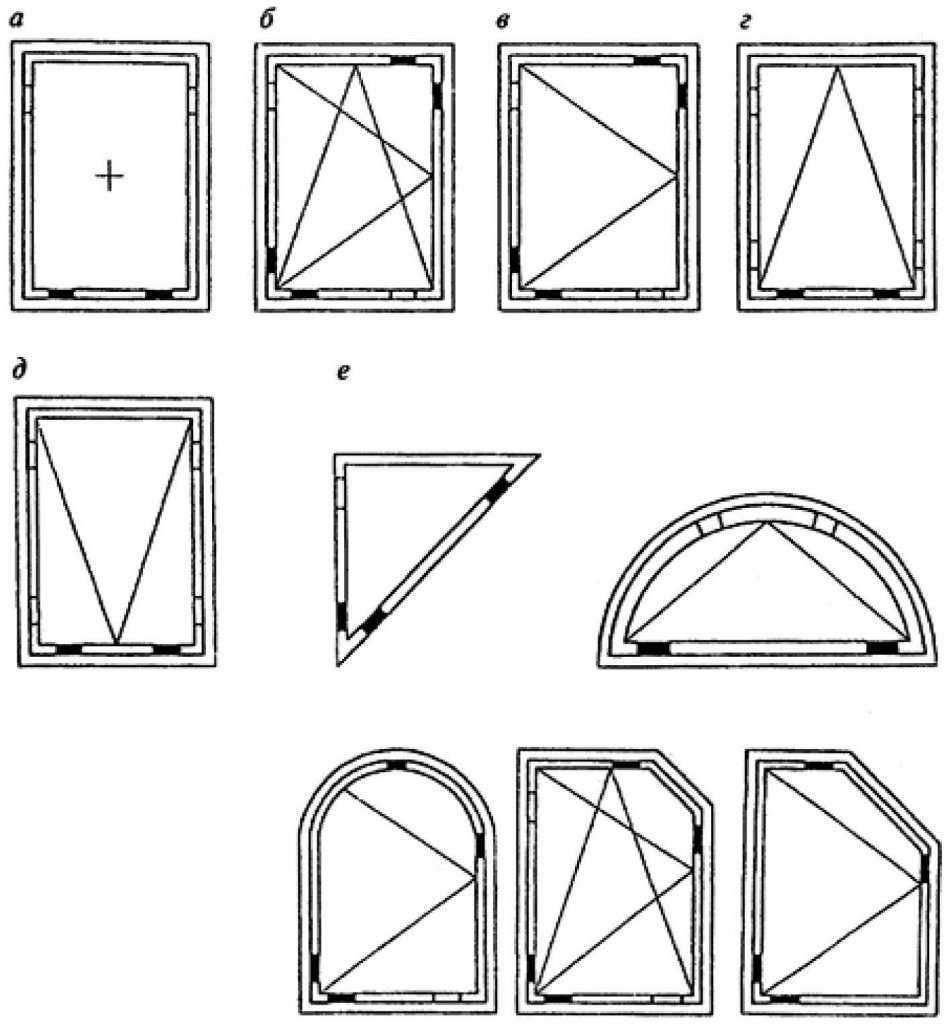

Рисунок 5 — Схемы расположения опорных и дистанционных подкладок при монтаже стеклопакетов в зависимости от вида открывания оконных блоков. Виды открывания оконных блоков: а — неоткрывающееся; б — поворотно-откидное; в — поворотное (распашное); г — откидное; д — подвесное; е — установка подкладок в фигурных оконных блоках.
5.6.14 Установку стеклопакетов (стекол), а также уплотнение притворов створок производят при помощи эластичных полимерных уплотняющих прокладок. Допускается для крепления стеклопакетов с внутренней стороны применение штапиков с коэструдированным уплотнением.
5.6.15 Уплотняющие прокладки должны быть стойкими к климатическим и атмосферным воздействиям.
5.6.16 Прилегание уплотняющих прокладок должно быть плотным, препятствующим проникновению воды.
5.6.17 Уплотняющие прокладки должны устанавливаться непрерывно по всему периметру притвора створок и стеклопакета. При кольцевой установке стык прокладок должен находиться в верхней части изделия. При установке прокладок со стыками в углах под 45° стыки прокладок следует сваривать или склеивать (кроме прокладок, устанавливаемых в штапиках). Угловые перегибы и сварные стыки уплотняющих прокладок для стеклопакетов не должны иметь выступов (выпираний), вызывающих сосредоточенные нагрузки на стеклопакеты.
Допускается нарушение непрерывности установки прокладок в створчатом притворе в конструкциях, предусматривающих самовентиляцию изделий, а также в других случаях, предусмотренных конструктивными решениями и установленных в конструкторской документации.
ГОСТ 30971-2012 для установки пластиковых окон
В ГОСТе 30971-2012 для оконной системы указаны общие технические условия для монтажных швов и узлов примыканий оконных систем к проемам стен. Норма действует на территории России и еще 5 стран СНГ. «Монтаж пластикового окна по ГОСТу» требует точных измерений наклона профиля относительно проема. Проверка осуществляется отвесом и уровнем.
На этапе установки важно правильно рассчитать количество и расположение анкеров по ГОСТУ. Для установки двухстворчатого окна понадобится 14 анкеров
Такое количество кажется избыточным, но выполнение требований ГОСТ 30971-2012 гарантирует долговечность ПВХ-окна. Укладка 3-го слоя шва для пароизоляции также нерациональна, однако повышает срок службы утеплителя в 2-3 раза.
Целесообразно руководствоваться положениями ГОСТа 30971-2012 при установке окна в новом доме. При демонтаже старые стены осыпаются и скалываются, а «правила монтажа пластиковых окон по ГОСТу» предусматривают установку на проем с выкосами и выемками не выше 10 мм. Это предполагает затраты на грунтовку и штукатурку, которые сохнут дольше суток. И даже после этого от пароизоляционной ленты пользы не будет.
Схема для монтажа окна по ГОСТ 30971-2012
«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.

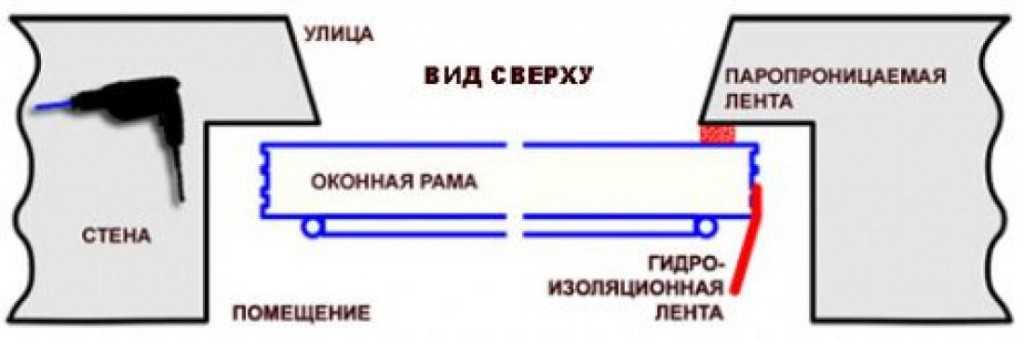

Общий вид «установки окон ПВХ по ГОСТу»:

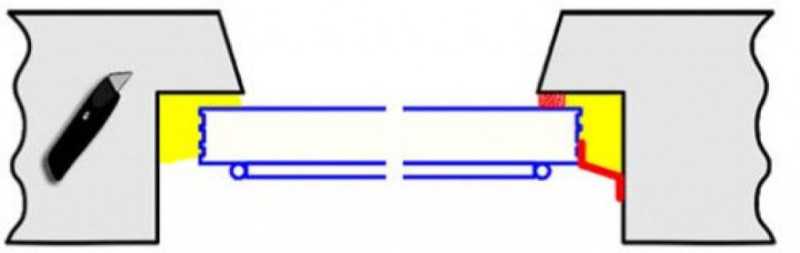

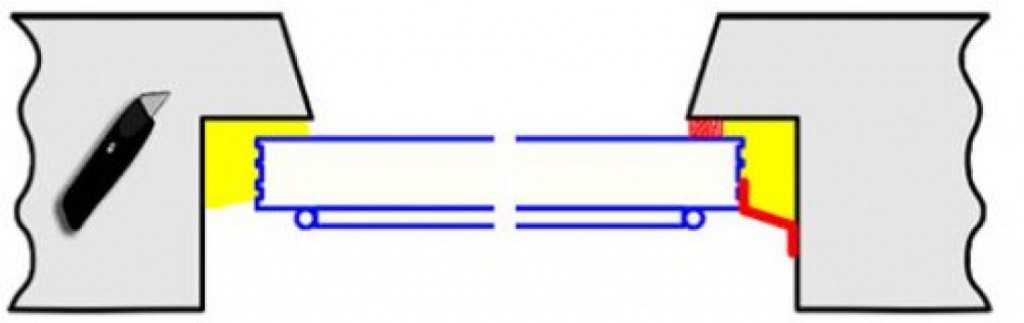

Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.
Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.
Наружный слой:
Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.
Центральный слой:
Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.
Внутренний слой:
Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.
Монтаж окон ПВХ по ГОСТ 52749-2007
Монтаж ПВХ-профиля осуществляется двумя способами: монтаж цельного окна или с разборкой. Согласно «инструкции ГОСТа на монтаж окон ПВХ», разборный метод всегда применяется при выполнении одного из условий:
- габариты профиля более 3 метров;
- проем на высоте более 2 метров от пола;
- окно устанавливается на 12 этаже или выше.
При последующей установке первой монтируется рама. Затем последовательно закрепляются остальные элементы. Последними устанавливаются откосы, а отлив подсоединяется к профилю.
Оконная система устанавливается предельно ровно. Отклонение по всем направлениям находится в пределах 3 мм. на весь профиль и 1,5 мм. на каждый метр. Чрезмерный наклон рамы противоречит требованиям безопасности, поэтому данное требование «ГОСТа на установку пластиковых окон» является обязательным.
По ГОСТу 52749-2007 необходимо использовать трехслойный монтажный шов. Шов короче профиля примерно на 30-35 см. Это обеспечивает гидроизоляцию, предотвратив тепловое расширение. Ширину шва нельзя превышать, поскольку это отрицательно скажется на прочности креплений. После укладки шва на раму устанавливается фурнитура, закрепляются наружные отливы.
Зазоры при установке пластиковых окон, согласно ГОСТ
При условии соблюдения СНиП, «инструкция установки пластиковых окон по ГОСТу», по размерам зазоров автоматически соблюдаются. Однако размеры проема уточняются непосредственно после демонтажа, когда рама изготовлена и готова к установке. Выяснить размеры проема с установленной рамой предварительно нельзя. По этой причине мастер выбирает соответствующий анкер и запенивает зазор непосредственно при монтаже.
Размер «зазора при установке пластиковых окон по ГОСТу» должен быть выше 20мм. По факту, работы начинают при ширине зазора более 30 мм. Однако превышение зазором 90 мм является нежелательным и серьезно влияет на прочность крепления профиля. Расстояние между анкерами зависит от ширины профиля. В среднем они расположены в 50см.
Польза и вред нового ГОСТа на остекление
Новый ГОСТ Р 56926-2016 обеспечивает взаимосвязь между сводами правил (CП), определяющими требования к зданиям, и СП, устанавливающими требования к окнам как к изделиям полного заводского изготовления.
Устанавливаемые требования должны быть обеспечены в рамках полного жизненного цикла здания, начиная от разработки эскизного проекта до момента сдачи и последующей эксплуатации объекта.
Стандарт определяет применение в многоэтажных жилых зданиях современных видов светопрозрачных конструкций, включая полностью «остекленные балконы», так называемые «французские» балконы и панорамное остекление.
Все это, бесспорно, можно назвать преимуществами документа. В теории.
Как будут реализовываться новые стандарты на практике — покажет время…
Важное замечание. ГОСТ регулирует остекление в строящемся жилье, поэтому тех, у кого балконы уже остеклены, новые нормы и правила серьезным образом не затрагивают.
ГОСТ 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий
Общие технические условия
PDF, 2.21 МБ
Требования к оконным приборам (оконной фурнитуре)
5.8.2 Тип, число, расположение и способ крепления запирающих приборов и петель устанавливают в рабочей документации, исходя из размера и веса открывающихся элементов изделия, а также условий эксплуатации оконных блоков. При этом расстояние между петлями и точками запирания, как правило, не должно превышать 800 мм.
5.8.3 Крепление петель рекомендуется производить самонарезающими шурупами не менее чем через две стенки ПВХ профиля суммарной толщиной не менее 4,5 мм или через одну стенку профиля и усилительный вкладыш. При необходимости сверления отверстий под шурупы их диаметр должен быть равен диаметру центрального стержня шурупа.
При массе открывающихся элементов более 60 кг, а также в балконных дверных блоках и усиленных изделиях крепление петель рекомендуется производить в усилительные вкладыши.
5.8.5 Запирающие приборы должны обеспечивать надежное запирание открывающихся элементов изделий. Открывание и закрывание должно происходить легко, плавно, без заеданий. Ручки и засовы приборов не должны самопроизвольно перемещаться из положения «открыто» или «закрыто».
5.8.6 Конструкции запирающих приборов и петель должны обеспечивать плотный и равномерный обжим прокладок по всему контуру уплотнения в притворах.
Требования к конструкции оконного блока
5.9.2 Импостные детали крепятся к смежным ПВХ профилям коробки (створки) при помощи стальных или пластмассовых крепежных элементов, шурупов или винтов.
Допускается применять сварные Т-образные и крестообразные соединения импостов. При этом прочность соединений должна быть не ниже прочности, установленной для угловых соединений.
5.9.3 Угловые и Т-образные соединения профилей должны быть герметичными. Допускается уплотнение механических соединений ПВХ профилей атмосферостойкими эластичными прокладками. Зазоры до 0,5 мм допускается заделывать специальными герметиками, не ухудшающими внешний вид изделий и обеспечивающими защиту соединений от проникновения влаги.
5.9.4 Конструкции изделий должны включать в себя систему отверстий: для осушения полости между кромками стеклопакета и фальцами профилей; отвода воды; компенсации ветрового давления; снижения нагрева цветных профилей.
5.9.5 Каждое поле остекления должно иметь отверстия для осушения полости между кромками стеклопакета и фальцами профилей. Отверстия должны находиться в наиболее глубоких частях фальцев и не иметь заусенцев, препятствующих отводу воды. При системах со средним уплотнением отверстия должны находиться перед средним уплотнением с наружной стороны.
В нижнем профиле створки должно быть предусмотрено не менее двух отверстий с максимальным расстоянием между ними 600 мм, в верхнем профиле при его длине до 1 м — два отверстия, более 1 м — три. Рекомендуемые размеры отверстий — диаметром не менее 8 мм или размером не менее 5х10 мм.
Расположение отверстий не должно совпадать с местами установки подкладок под стеклопакеты. В стенках профиля отверстия должны быть смещены относительно друг друга не менее чем на 50 мм.
5.9.6 Нижние профили коробок и горизонтальные импосты должны иметь не менее двух водосливных отверстий размером не менее (5×20) мм, расстояние между которыми должно быть не более 600 мм.
Водосливные отверстия должны быть смещены в стенках профиля не менее чем на 50 мм. Отверстия не должны иметь заусенцев, препятствующих отводу воды.
При системах со средним уплотнением прорези должны находиться перед средним уплотнением с наружной стороны.
На лицевой поверхности коробки отверстия должны быть защищены декоративными козырьками.
5.9.11 Глубина защемления стеклопакета (стекла) в фальцах профилей, а также глубина защемления штапиками не должна быть менее 14 мм.
