Как сделать армопояс в доме из газобетона: все способы изготовления

Армопояс

Нужен ли армопояс в доме из арболита. Нужен обязательно, особенно, если дело касается многоэтажного здания. Его заливают в цокольном перекрытии, межэтажном и чердачном. В первом перекрытии это делать необязательно, если по расчетам фундамент строения выдержит все необходимые нагрузки. В этом месте армопояс заливается, если фундаментная конструкция не монолит, то есть, собрана из блоков.

Все дело в том, что армированный пояс предназначен в основном для сдерживания нагрузок, исходящих от усадки дома. Он равномерно распределяет эти нагрузки по всему периметру здания, не давая растрескиваться стенам.

Армопояс для арболита можно залить двумя способами:

1. Устанавливается по всему периметру опалубка шириною, равной ширине стены. Высота определяется расчетами. Крепится опалубка к фундаменту или стенкам постройки длинными саморезами, гвоздями или другими крепежными изделиями.
2. Используются специальные арболитные блоки U-образной формы.

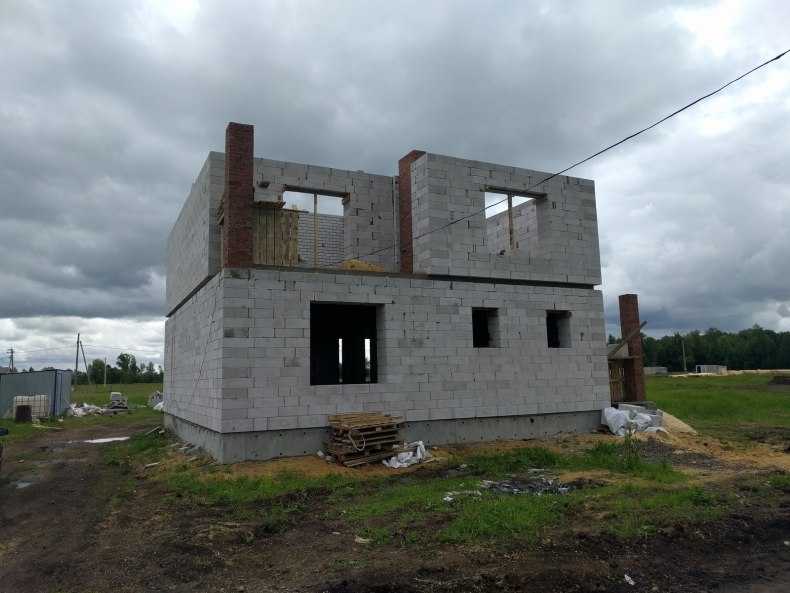

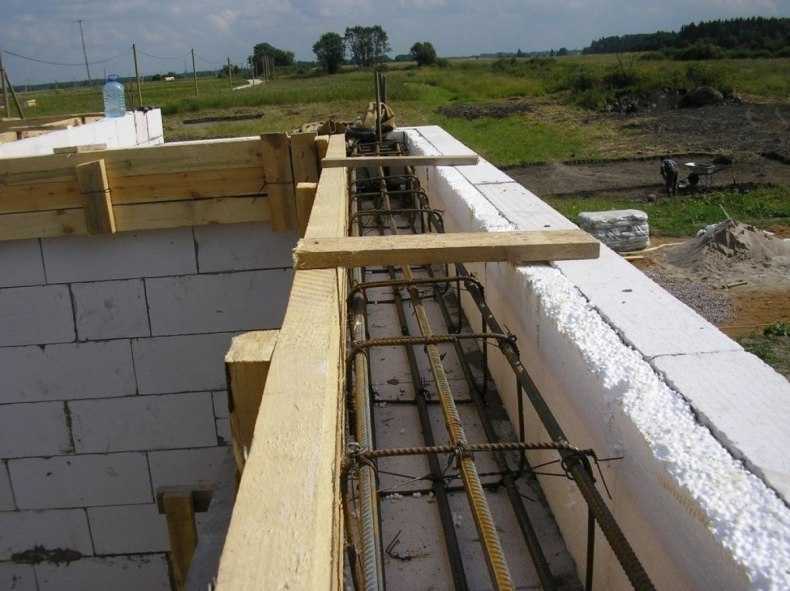

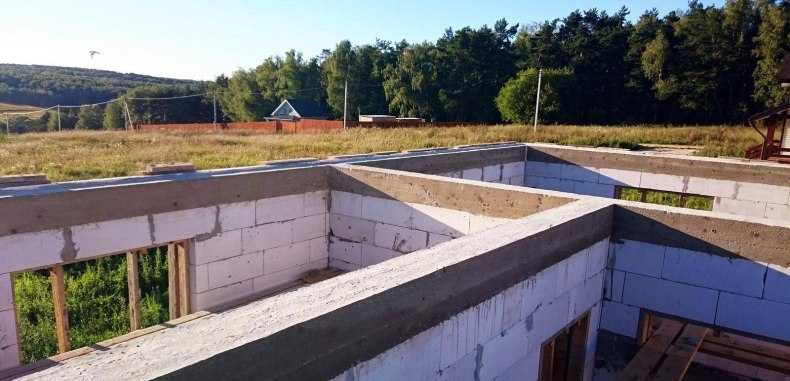

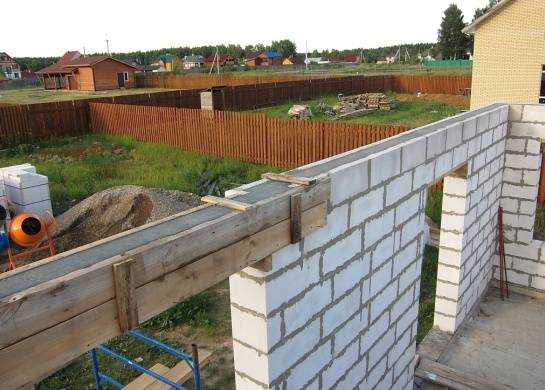

Опалубочный способ армирования

Это традиционная технология с установкой опалубки из досок или других плоских материалов. Основное требование – это прочность конструкции, которая при заливке бетона не должна разъехаться в стороны. Поэтому щиты скрепляют сквозными шпильками или деревянными поперечинами.

Важный элемент армопояса дома из арболита – армирующий каркас, изготовленный из стальной арматуры. По сути, это две решетки с ячейками 20х20 см, собранные из арматуры диаметром 8-10 мм. Их устанавливают вертикально и соединяют между собой в объемную конструкцию (клетку) поперечинами из арматуры диаметром 6-8 мм. Все соединения производят при помощи вязальной проволоки.

Последний этап – заливка бетонного раствора, изготовленного по рецептуре: цемен-песок-щебень в соотношении 1:2:2. Бетон надо заливать одномоментно без больших перерывов между заливаемыми партиями – не больше 2-3 часов. Раствор обязательно подвергают вибрированию для удаления воздуха, который попадает в смесь в процессе ее замеса. А воздух – это поры внутри армопояса, которые приводят к снижению прочностных характеристик конструкции.

Снимать опалубку можно через два-три дня. А вот нагружать армопояс можно дней через 15, а лучше 28.

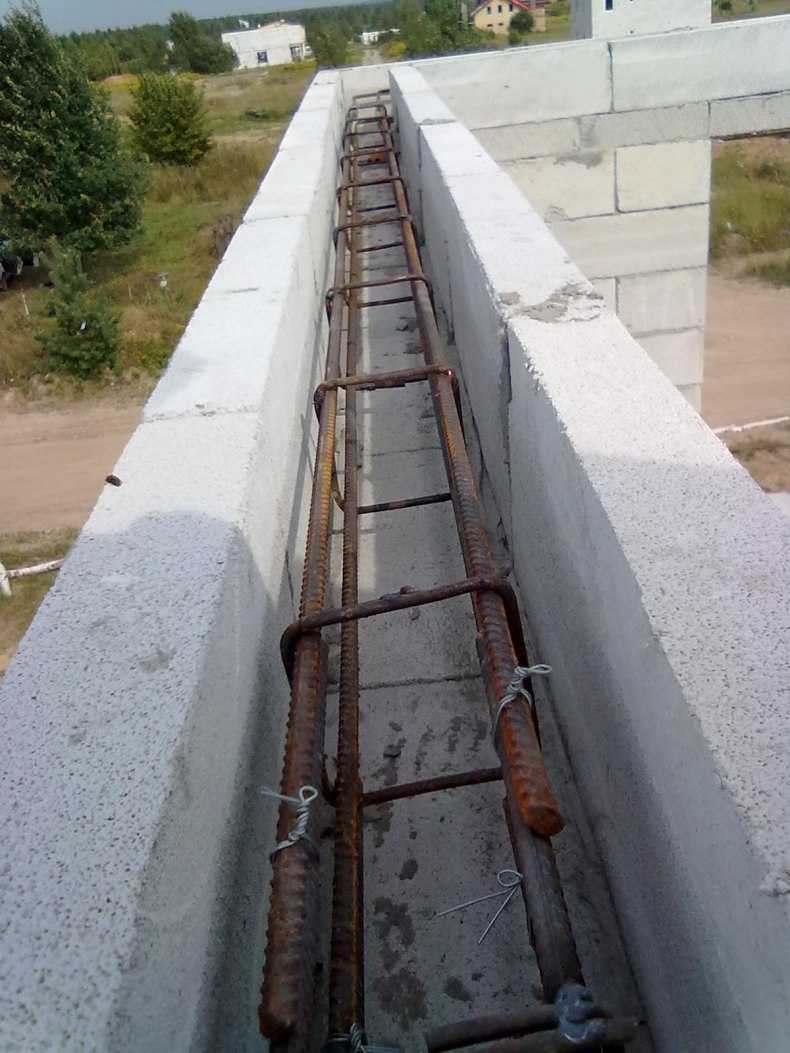

Армирование U-образными блоками

Это специальные блоки, в которых сделана продольная канавка. Форма сечения может быть прямоугольная или овальная. В нее и надо заливать бетонный раствор с предварительной укладкой арматуры. Этот способ упрощает в несколько раз вышеописанную процедуру с использованием опалубки. Потому что U-образные блоки укладываются по верхнему ряду стены, как стандартные элементы кладки, и выполняют функции несъемной опалубки.

Здесь важно понимать, что армирующий каркас из стальной арматуры в виде клетки или решетки здесь не применяется. Просто вдоль стены в канавку укладываются два или три арматурных стержня диаметром 12-16 мм на небольшом расстоянии друг от друга, связанные между собой вязальной проволокой или вообще не связанные

Главное – уложить стержни так, чтобы они оказались в теле заливаемого бетонного раствора.

Есть два важных преимущества этого способа сооружения армопояса для арболита:

1. Простота проведения работ.
2. Получается утепленный пояс из армированного арболита.

Третий вариант формирования армопояса

С появлением U-образных блоков необходимость в этой технологии заливки армирующего пояса отпала. Просто обозначим ее для информации.

Для этого потребуются арболитные блоки меньшей ширины. К примеру, ширина стенового блока – 300 мм, значит, нужен блок шириною 100 или 150 мм. Материал стенового типа таких размеров найти невозможно, поэтому мастера просто резали цельные блоки под требуемые размеры.

Полученные элементы кладки с меньшей шириной укладывали на стену или фундамент так, чтобы между ними оставался проем, куда и закладывались арматурные прутки и заливался бетонный раствор. Иногда поступали другим способом:

• с лицевой стороны (внешней) укладывали блок шириною 150 мм;
• с обратной устанавливали доски или листы плоских плитных или листовых материалов (фанера, ОСП и прочее);
• получалась своеобразная опалубка, внешняя сторона которой уже была утеплена.

Возможные ошибки

При проведении армирования фундамента своими руками важно избежать самых распространенных ошибок, которые в конечном итоге могут привести к разрушению здания:

• игнорирование Г и П-образных элементов при обустройстве угловых соединений. Если сделать в этом месте простой перехлест арматуры и соединить прутки проволокой, любая подвижка грунта приведет к неминуемому разрыву;
• замена ребристой арматуры на другие металлические изделия — рабица, рельсы и др. Специалисты единодушны — обустроить прочный каркас можно только при использовании рифленого прутка нужного сечения. Гладкие стержни могут использоваться при создании прочного скелета, но в качестве нерабочих, а вспомогательных;
• использование композитной арматуры. Производители позиционируют ее как материал, превосходящий металлический аналог по всем характеристикам. Кроме того, стеклопластиковый пруток имеет более низкую стоимость. Но такой тип материала менее прочен на срез, вязать его нужно чаще. Даже ребристая поверхность не позволяет достичь того уровня сцепления, как при использовании металлических прутков. Опытные строители рекомендуют использовать стеклокомпозит для одноэтажных строений или фундаментов хозяйственных построек;
• выход металлических прутиков за пределы бетонного слоя фундамента. Многим кажется, что таким образом можно усилить прочность конструкции. Это не так. Торчащие металлические части очень быстро будут подвержены процессам коррозии. Это существенно снизит возможность основы противостоять нагрузкам;
• использование сварки на всех узлах. Оптимальный вариант — проволока. Вязать ее нужно таким образом, чтобы она формировала чуть свободный узел, а не перетягивала арматурные прутки.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

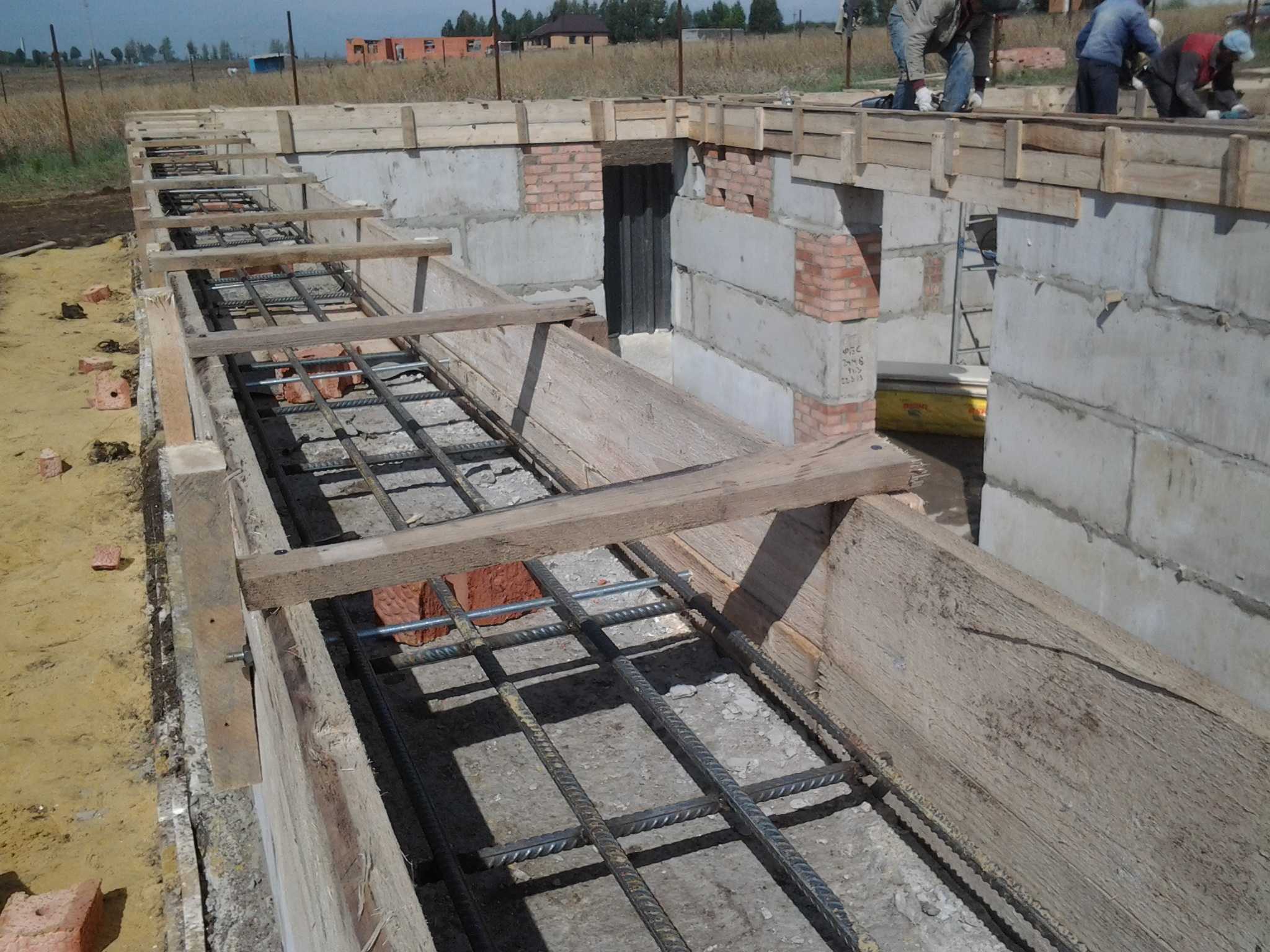

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

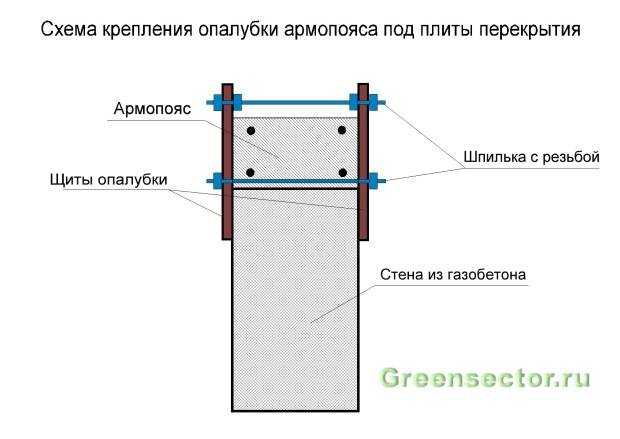

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

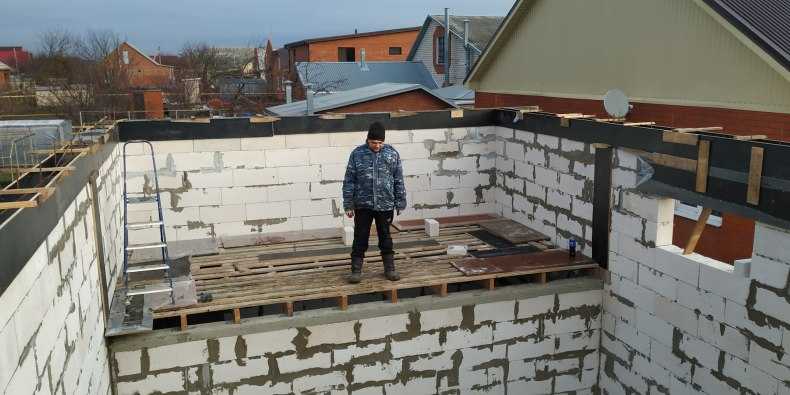

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

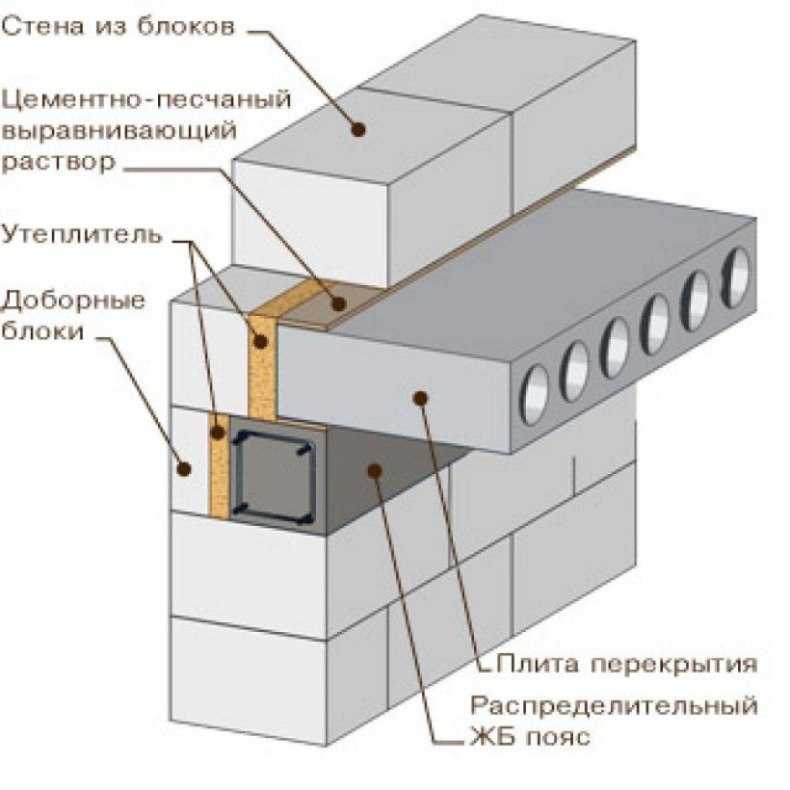

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

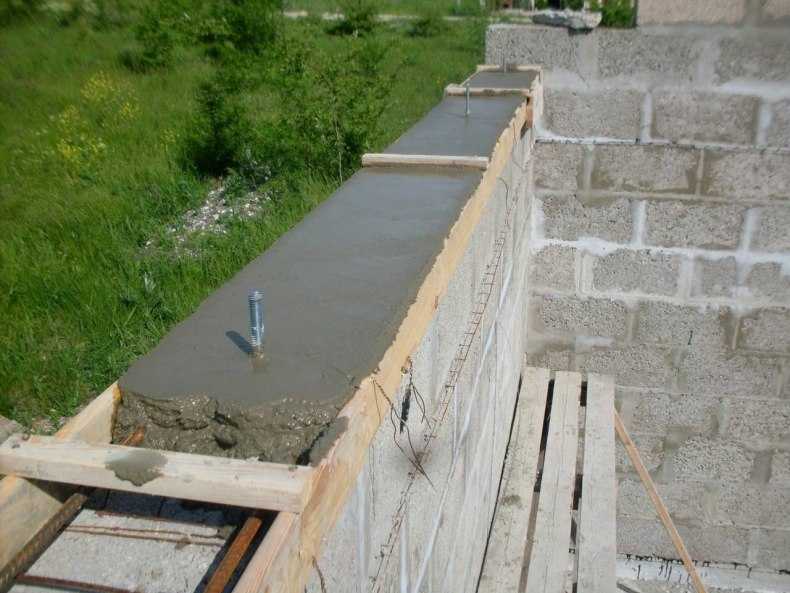

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Правильный армопояс. Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делаетсяиз полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из нашихдля расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Процесс создания армопояса

Перед возведением здания обязательно нужно учесть, что армопояс является железобетонной конструкцией: это означает, что ей необходимо более 28-ми дней для полного высыхания, и чтобы увеличилась марочная прочность.

Также перед началом необходимо тщательно все распланировать, чтобы эти месячные паузы в строительстве не помешали в общем ходе работ.

• Обычно ширина армопояса соответствует размеру газобетонного блока, но и тут существуют некоторые особенности.
• Дело в том, что застывший бетон выпускает тепло из дома.
• Из-за этого вам перед строительством придется предусмотреть терморазрыв, чтобы снаружи холод не поступал в помещение.
• Если утеплять здание будут снаружи при помощи технологии мокрого фасада, то этот утеплитель и станет терморазрывом, не дающим теплу просочиться через стены.

Если утепление производиться отдельно не будет, то его придется осуществлять при заливке самого армопояса. Здесь уже пенополистрол, пенопласт или минеральный утеплитель помещают в опалубку сбоку от металлических прутьев к внешней стороны стены. В данном случае ширина армопояса уменьшится где-то на ~50 мм.

Параметры армопояса

Монолитный армопояс обычно укладывают поверх наружных стен по всему периметру здания. Если стропильная система опирается и на внутренние стены (чаще всего — подконьковыми стойками), здесь также нужно уложить ж/б пояс.

Армопояс представляет собой железобетоную конструкцию с закладными анкерами для крепления мауэрлата

Размеры сечения принимаются следующие:

• высота: от 25 см и не более толщины стены;
• ширина: в идеале должна быть равна толщине стены. Минимальное значение — 25 см. Поверх кладки из керамзитобетона нормативные документы предписывают укладывать пояс шириной, равной примерно 2/3 толщины стены. То есть при толщине стены 40 см ж/б пояс должен иметь ширину порядка 30 см.

Рабочие стержни арматурного каркаса должны иметь периодический профиль (ребристая арматура) и диаметр 10–12 мм. Они укладываются в два пояса — верхний и нижний, по две-три нитки в каждом.

Для армирования железобетонного пояса используют только ребристую арматуру (гладкую можно применять для изготовления поперечных стержней)

Диаметр поперечных стержней составляет 6–8 мм.

Как залить армопояс на газобетон. Армопояс в доме из газобетона: зачем он нужен и как его правильно сделать?

У газобетонных блоков есть много преимуществ по сравнению с обычными строительными материалами (бетоном, деревом, кирпичной кладкой). Они легкие, удобные в работе и теплые . Но у газобетона есть один недостаток — хрупкость . Он не выдерживает точечных нагрузок, капризен к деформациям при изгибе. Поэтому при строительстве жилого дома из газобетонных блоков принято делать несколько «поясов»: поверх фундамента, под плиты междуэтажных перекрытий (если этажей несколько) и, наконец, армопояс под балки перекрытия для обустройства кровли.

Роль армопоясов следующая:

• повысить прочность дома,
• равномерно распределить нагрузку,
• сохранить целостность конструкции.

Армированный пояс необходим при строительстве одноэтажного дома; при возведении особняка с мансардой или двухэтажного без него также не обойтись. Он гарантирует отсутствие трещин , надежное крепление крыши, наружного и внутреннего декора. Также в дальнейшем именно дополнительные ребра жесткости позволят сделать в газобетонных стенах необходимые технологические отверстия, вентиляцию, балконы, слуховые окна.

Как сделать армопояс на стены из газобетона?

Армированный пояс — это своеобразная лента, опоясывающая по периметру все здание и скрепляющее стены единым монолитным кольцом. Существует несколько способов сделать армопояс:

1) выложить «стенки» из кирпичей, залить внутреннее пространство бетоном с добавлением армирующих элементов;

2) сделать деревянную (пластиковую) опалубку, поместить внутрь арматуру, залить бетоном;

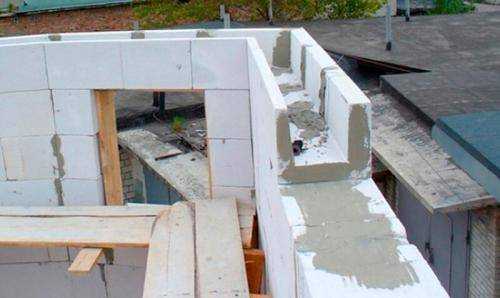

3) выложить «оболочку» армопояса из специальных полых внутри газоблоков (U-блоков или П-блоков), сделать заливку бетонным раствором;

4) комбинированный способ.

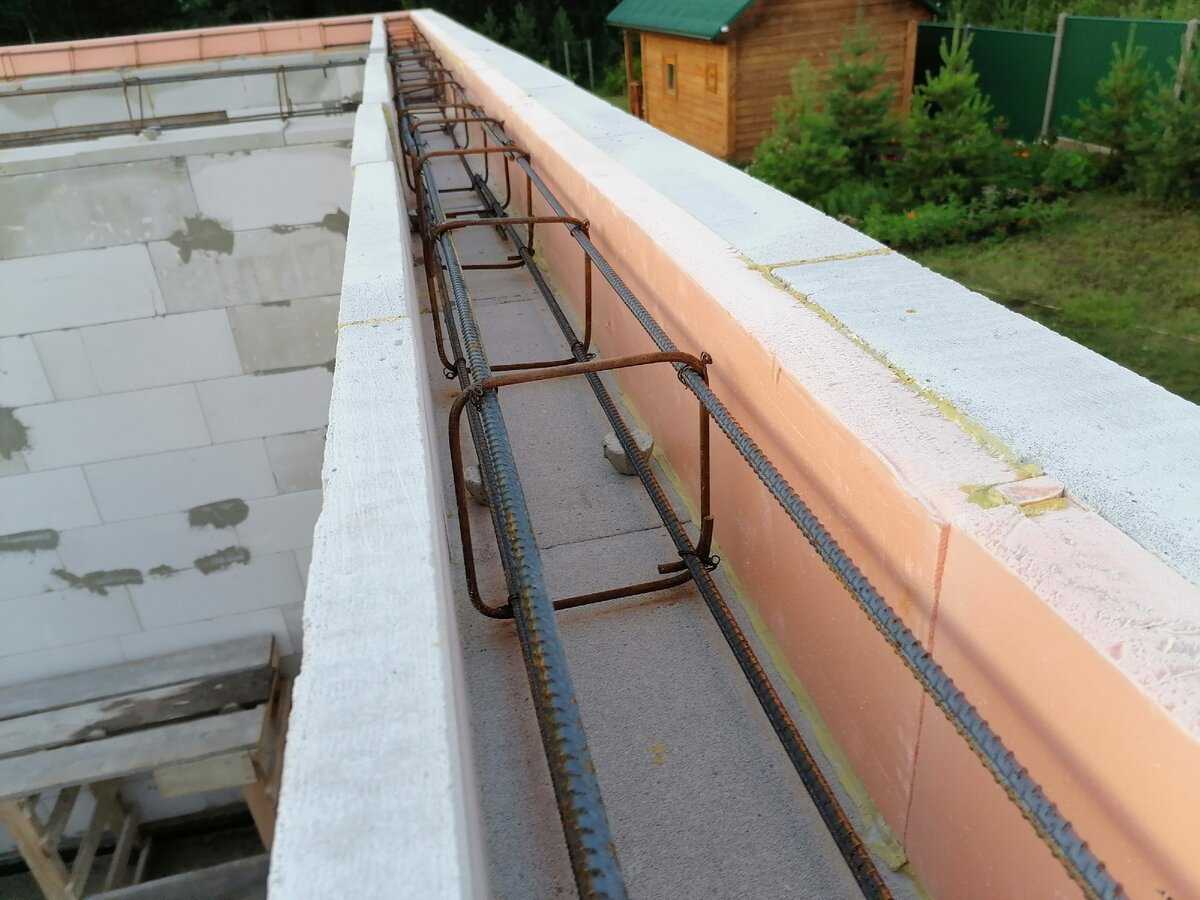

Чаще всего каркас для армированного пояса делают из газобетона толщиной 5-10 см. В таком случае армопояс представляет собой двойную газобетонную кладку. Пространство между двумя слоями заливают бетоном, добавляя в него армирующие элементы (стержни, прутья, металлическую сетку). Стандартная высота армопояса: 2-3 кирпича, поставленных на ребро, то есть 25 −35 см.

Внимание! Если армированный пояс будет служить опорой для мауэрлата, в него закладывают вертикальные резьбовые шпильки для крепления кровельного основания

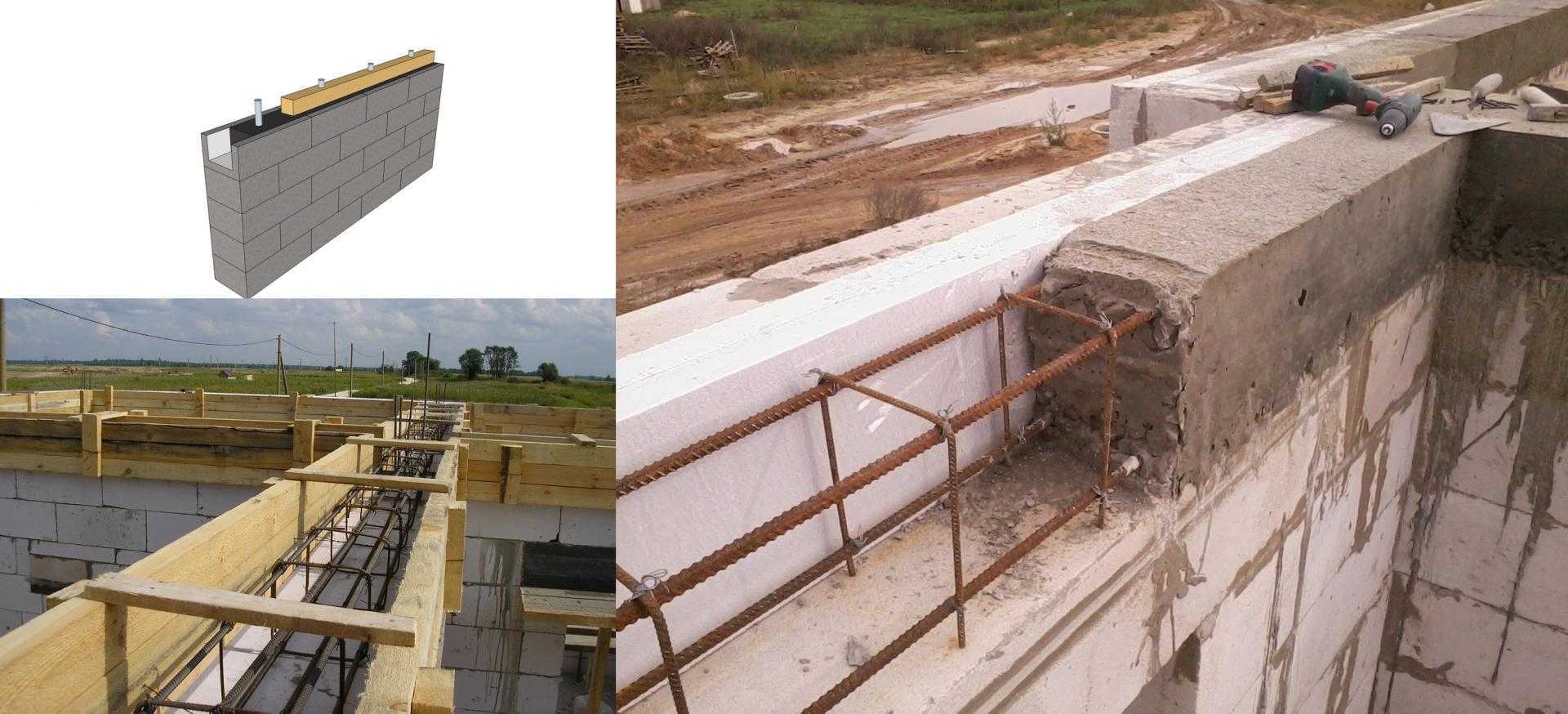

Как сделать армопояс по газобетону без кладки?

Изготовление армированного пояса без тонкостенного газобетона напоминает обустройство ленточного фундамента. По всему периметру здания возводится временная опалубка армопояса (как правило, из дерева), которая заполняется металлическими прутьями и заливается бетоном. Толщина армопояса соответствует толщине стены. При этом диаметр арматуры не менее 5 мм.

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
4. Крепёжный элемент забивают до упора шайбы под гайкой.
5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Армопояс для фундамента уже построенного дома

Строительство фундамента в прошлых годах не всегда осуществлялось с соблюдением всех технологий. Также через годы эксплуатации фундамент может в некоторой степени утратить свои технические характеристики. Для того чтобы усилить его и продлить срок эксплуатации здания можно использовать армопояс.

Для начала стоит определить степень разрушения фундамента. Далее требуется откопать фундамент по периметру и очистить основание от мусора. Рекомендуется проверить поверхность на дефекты, если есть места, где плохо держится бетон его стоит устранить.

Усиление фундамента старого дома армопоясом

Не стоит забывать о выполнении подушки. Ее можно сделать из песка, отсева или мелкой щебенки. Ее роль очень важна поскольку она защитит фундамент от воздействия движущегося грунта. Также в качестве дополнительной защиты поверхность старого фундамента можно обработать специальными мастиками, которые позволят защитить его от негативного воздействия влаги. Предварительно стоит дать пару дней поверхности высохнуть. Мастики должны наносится только на сухую поверхность.

Чтобы скрепить основание дома с дополнительным армопоясом, в первый стоит вбить специальные арматурные закладки. Это позволит соединить более надежно фундамент и армопояс. В качестве соединительных элементов могут быть использованы прутья арматуры или металлические пластины подходящей длины.

Следующим этапом является устройство арматурного каркаса. Схема работы ничем не отличается от устройства обычного каркаса, который используется при заливке фундамента. После его укладки в подготовленную траншею можно приступить к заливке бетонного раствора.

Способы соединения

Собрать арматуру в единый каркас можно при помощи двух способов:

• сварка;
• вязка.

Если используется пластиковая арматура, то ни о какой сварке речь не идет. Впрочем, металлическую арматуру также нечасто сваривают, так как точки сварки становятся слабыми местами конструкции, они выдерживают меньшую нагрузку, больше подвержены коррозии. Сварка обеспечивает слишком жесткое сцепление прутов, исключающее даже малейший люфт. Такая конструкция хуже воспринимает деформацию, не может использоваться при работе на подвижных грунтах. Более того, варить можно только ту арматуру, в маркировке которой есть буква С.

Куда практичнее использовать вязку при помощи проволоки. Ее складывают вдвое, крючком продевают свободный конец в полученную петлю, а потом закручивают так, чтобы соединяемые пруты не могли свободно двигаться. Просто, дешево, надежно, но долго – опытный строитель сможет выполнить до 20 соединений за минуту, а начинающий – не более 5-6.

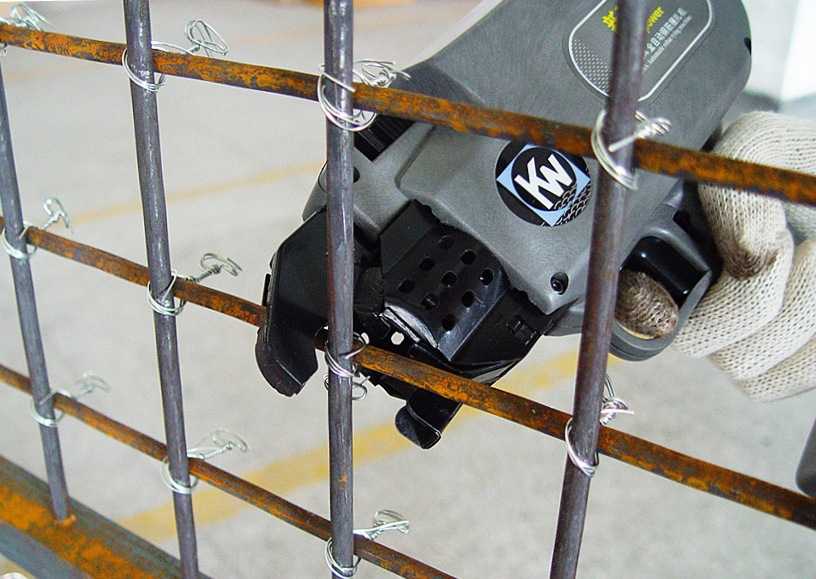

Упростить процесс вязки можно при помощи специального вязального пистолета. Его прислоняют к месту пересечения стальных прутов, нажимают на спусковой крючок – и соединение готово. В минуту можно выполнить до 40-50 таких операций. Минус – высокая цена оборудования и необходимость использовать дорогую проволоку.

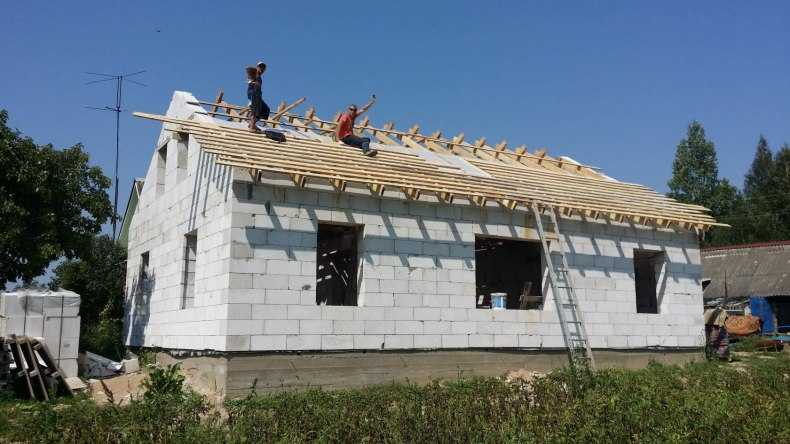

Армирующий пояс под мауэрлат — заключение

Когда армопояс монтируется на последнем этаже и на него опирается стропильная система крыши, поверх бетонной балки укладывается деревянный брус – мауэрлат. Чтобы он держался сам и хорошо держал элементы кровли, его нужно жёстко, и главное, ровно, закрепить на бетоне армопояса.

Вариантов креплений всего три:

1. Крепление на резьбовые шпильки, установленные вертикально вдоль всего армопояса ещё перед его заливкой. В мауэрлате под них просверливают отверстия, насаживают, после чего закрепляют гайками с шайбой.
2. Забуривание анкерных болтов в уже залитый ранее армопояс.
3. Монтаж на химические анкера тоже в готовое основание.

Разница между этими способами только в типе крепежа и способе его установки. Остальное всё выполняется одинаково: на железобетон настилают полосы рубероида, устанавливают брусья 100х100 или чуть больше, сращивая по длине в полдерева, и закрепляют их выбранным способом на армопоясе.
