Армирование ростверка: особенности процесса укрепления свайного и ленточного фундамента, рекомендации в построении чертежа

Этапы монтажа свайного фундамента с ростверком

Оборудование свайно-ростверкового фундамента делится на подготовительный этап и непосредственно сам монтаж. На каждом из этапов приходится выполнить по несколько видов работ:

Предварительные работы

Для возведения фундамента прежде всего необходим проект, который создается на основе расчетов нагрузок, предполагаемой глубины погружения свай, из каких материалов планируется фундамент.

Проект от профессионала – гарантия безопасности, долгого срока службы, а также экономии материалов и финансовИсточник nl.decorexpro.com

• Затем подготавливается участок: удаляется мусор, верхний почвенный слой и корни растений.
• Проводится разметка территории: отмечают расположение опор, ростверка, несущих конструкций перегородок.

Работа «профессионала» видна сразуИсточник blog-potolok.ru

• Выкапывается траншея под ростверк. Ее стенки и днище проверяются на ровность нивелиром. После этого укладывается песчаная подушка и утрамбовывается.

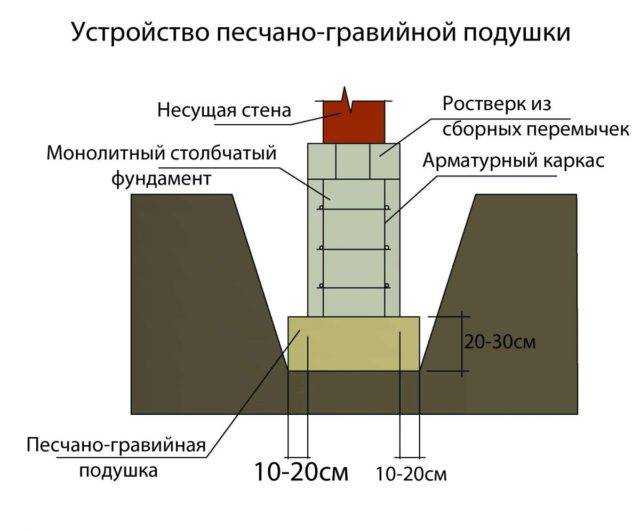

• Бурятся скважины для опор, на дно которых тоже укладывается подушка из песка. В яму укладывается гидроизоляция: можно использовать специальную пленку, несколько слоев рубероида, пластиковые трубы.

Технология установки свайно-ростверкового фундамента

Для ростверка используют ж/б балки или заливают монолитную ленту. Для нее подготавливают деревянную прямоугольную опалубку, которую закрепляют подпорками и перемычками. На этом этапе также стоит позаботиться о канализации и трубопроводе.

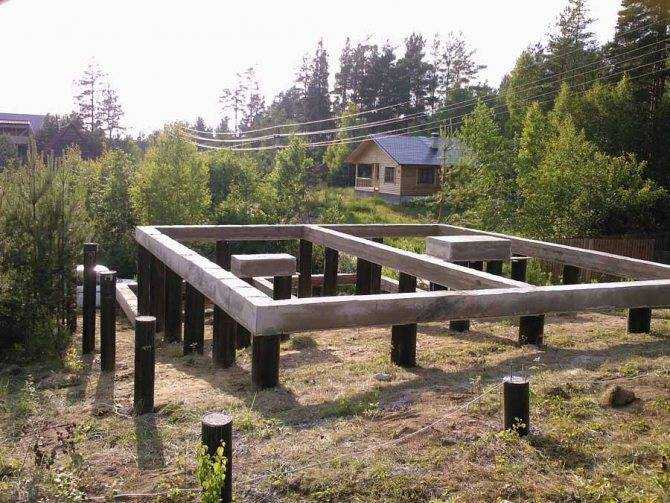

Фото свайно ростверкового фундамента – после того как бетон высохнет опалубку убираютИсточник bestroof.ru

• Для повышения прочности конструкции в скважину помещают армированный каркас – по 4 стержня из металла, обвязанные проволокой. Затем заливается бетон. Ленту тоже армируют.
• Далее производится заливка бетона сначала в скважины, потом в опалубку. Схватывание бетона займет не менее 10 дней, по прошествии которых опалубка демонтируется.

Как рассчитывается потребность в материалах для фундамента

Точный расчет в силе выполнить только специалист – инженер-строитель, который будет опираться на требования СНиП и целый ряд показателей таких, как прочность опор, ростверка, несущая способность фундамента, сила сопротивления грунта, степень усадки опоры под воздействием вертикальной нагрузки и др. Специалист определит глубину погружения опор, их диаметр, количество, тип ростверка и разработает схему.

Для человека без профильного образования расчеты свайно ростверкового фундамента выглядят примерно такИсточник ask.fm

При расчете количества опор исходят прежде всего из нагрузки на фундамент, которая складывается из нескольких показателей. Здесь необходимо знать массу несущих стен, перегородок, крыши, плит перекрытий, т. е. всю массу постройки над фундаментом. Учитывается также и полезная нагрузка, которую производят жильцы, предметы быта и все остальные вещи. В расчетах для частных домов используют показатель, равный 150 кг/м².

Последний параметр для определения общей нагрузки – это вес снежной массы, которая может скопиться на крыше зимой. В основном используется величина 180 кг/м², но для ряда регионов страны она несколько отличается. Полученную сумму нагрузок умножают на коэффициент запаса, который составляет 1,1 (иногда используют 1,2). Далее можно рассчитать нагрузку на одну сваю.

Нелишним будет добавить, что к распространенным в сети онлайн-калькуляторам по расчету материалов следует относиться весьма осторожно. В них может не учитываться целый ряд важных параметров

Что представляет собой ростверк

Это нагруженный элемент свайной основы, который выполняет ряд ответственных задач:

• объединяет оголовки опор общим силовым контуром, усиленным арматурой;
• предотвращает возможность смещения опорных элементов от вертикальной оси.

На основании предварительно разработанной документации и специальных расчетов определяются размеры и конструктивные особенности ростверка.

Ростверк – это монолитный элемент основания здания, соединяющий отдельно стоящие столбы или сваи в единую систему

Для оснований с опорными колоннами применяются следующие конструкции:

• ленточная. Она объединяет расположенные под несущими стенами опоры в силовой контур с помощью цельной бетонной ленты;
• плитная. Конфигурация плитного ростверка повторяет форму здания и объединяет оголовки опор с помощью монолитной плиты.

Существуют различные варианты ростверкового фундамента, каждый из которых имеет свои особенности:

• монолитный. Цельная конструкция формируется в результате твердения бетонного раствора, залитого в сборную щитовую опалубку;
• сборный. Состоит из изготовленных промышленным методом железобетонных элементов, которые опираются на колонны.

Несмотря на отличия в конструкции, все виды ростверка образуют прочную основу, обеспечивающую устойчивость капитальных стен здания. Обвязка оголовков свайных опор, расположенных в грунте, обеспечивает повышенный запас прочности. Это делает пространственную систему более жесткой и менее восприимчивой к влиянию нагрузок. Усиление стальными стержнями свайного и ленточного фундамента повышает ресурс эксплуатации строения, формируя монолитную основу.

Расчет количества арматуры

В качестве примера представлен монолитный бетонный ростверк длиной 8 м, шириной 6 м, толщиной 400 х 400 мм. Для армирования понадобится два продольных пояса по 3 стержня в каждом. Понадобятся металлические пруты сечением 14 мм класса А3. Расстояние между ними должно быть 100 мм, с учетом того, что по 50 мм с каждой стороны занимает слой бетона.

Для монтажа перемычек понадобятся пруты сечением 11 мм, класса А1. Устанавливают их на расстоянии 200 мм друг от друга.

Формула расчета:

1. Вычисляют длину стержней в верхнем продольном ряду. Определяют длину всего ростверка. Для этого складывают длину всех четырех его сторон: (8*2) + (6*2)= 16 +12 = 28 м. Так как используют по три стержня в ряду, полученное число умножают на три: 28 м * на 3 шт. = 84 м. Так как нужно заложить два ряда, полученное значение умножают на два: 84 * 2 = 168 м арматуры понадобится для монтажа двух продольных рядов.
2. Выполняют расчет перемычек на оба контура ростверка. Их располагают на расстоянии 200 мм друг от друга. Длина перемычек будет составлять 300 мм. Рассчитывают количество по формуле: (30/0.2) *2 = 300 шт. Вычисляют длину металлических прутьев: 300 *0,3 = 90 м.

В ростверке, в котором толщина со всех сторон одинаковая, вертикальных перемычек понадобится столько же, как и поперечных.

Понадобится 168 м металлических стержней класса А3 и 180 м прутьев класса А2.

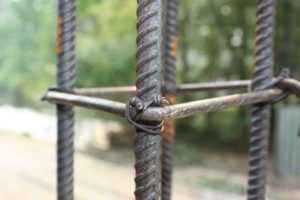

Более прочные соединения получаться, если скреплять арматуру между собой проволокой, а не сваркой. На каждое соединение расходуется около 40 см проволоки. Определяют ее количество по формуле: (30/0,2) * 4 = 600 шт. по 0,4 м = 240 м.

Виды ростверка

• металлический. В этом случае сваи связываются швеллером или двутавром. Для несущих стен применяется широкий швеллер, позволяющий уложить блоки непосредственно на металл, а все остальные сваи связываются более узким швеллером, сечение которого не превышает 20;
• бетонный. Сваи монтируются только под несущие стены. Но в этом случае требуется вырыть траншею, глубина и ширина которой должна соответствовать размерам ростверка;
• подвесной. Технология создания такого ростверка схожа с бетонным, единственное, что его отличает, это прохождение бетонной ленты по верху сваи. При этом она не касается земли.

Более того, процедура создания такого ростверка может быть выполнена одним человеком. Стоит отметить, что бетонированный ростверк значительно дешевле остальных видов.

Возможные отклонения при устройстве монолитного ростверка

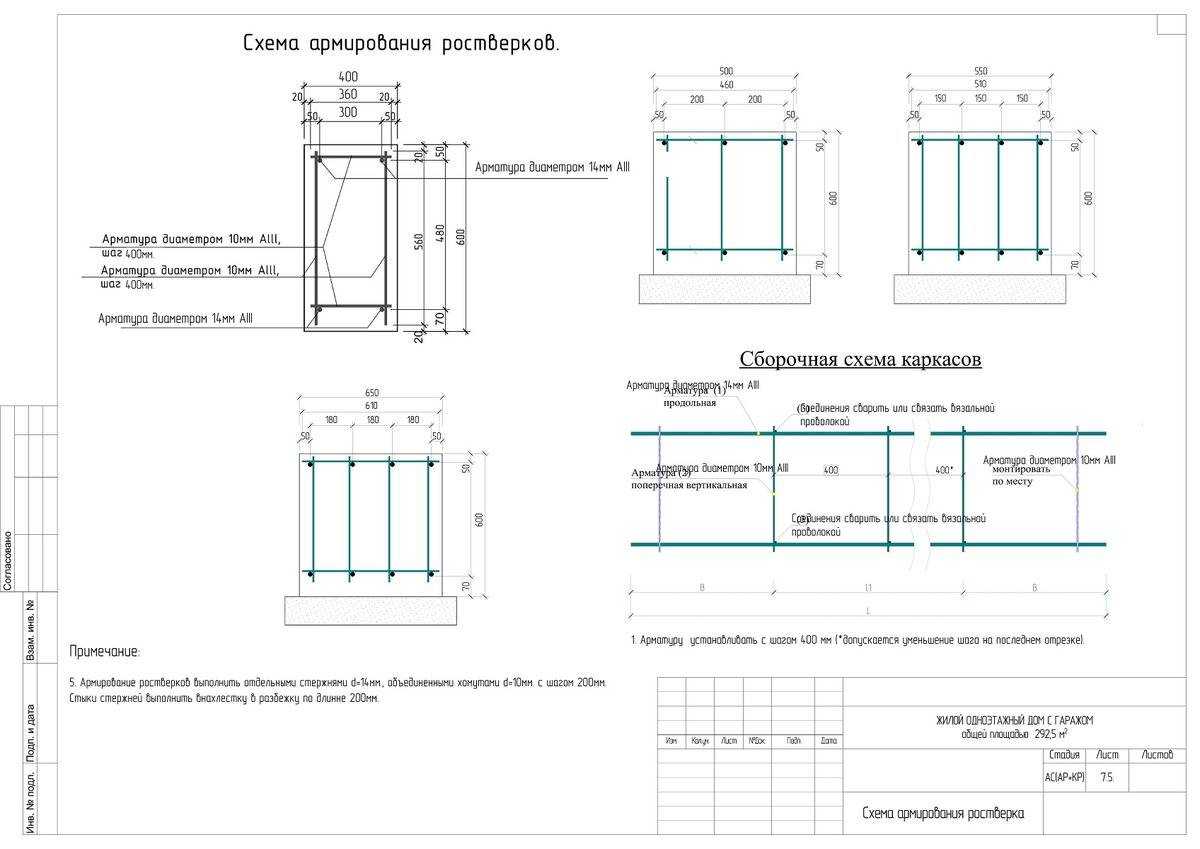

Схема армирования фундаментной ленты.

Завершающий этап возведения свайного фундамента состоит в устройстве монолитных ростверков, представляющих собой конструкцию, которая связывает между собой головы свай. Всю работу нужно выполнять, руководствуясь соответствующими правилами и требованиями безопасности. Существуют допустимые отклонения ростверка:

• отклонения для забивных свай прямоугольного и квадратного сечения – поперек оси ряда свай 0,2d, а вдоль оси 0,3d;
• отклонения для одиночных свай – 5 см, а для свай колонн – всего 3 см;
• отклонения для кустов и лент при сваях, расположенных в несколько рядов, – поперек оси 0,2d, а вдоль – 0,3d;
• возможные отклонения для полых свай круглой формы, диаметр которых не превышает 0,8 м, – 8 см.

Нужно отметить, что отклонения от нормы могут быть и в зазорах между боковой гранью сваи и стенкой наголовника, при этом они не должны превышать 1 см с каждой стороны. А количество свай и свай-оболочек, которые имеют максимально допустимые отклонения от проекта, ни в коем случае не должно превышать 25% от общего числа свай при ленточном расположении и 5% – при сваях-колоннах.

Установка свай

• После расчета и разметки в намеченных участках делают скважины согласно расстановки свай. Скважины устанавливают на глубину ниже 0,5 уровня промерзания грунта. Диаметр отверстия составляет около 20 сантиметров;
• На дно скважин укладывают песчаную подушку с гравием;
• По длине скважины в виде трубы укладывают гидроизоляционный материал, который защитит изделия от негативного воздействия влаги. Это может быть специальная пленка, несколько слоев рубероида или другого рулонного материала.
• Вместо гидроизоляционного материала можно использовать готовые пластиковые или асбестоцементные трубы. При этом диаметр трубы должен соответствовать диаметру скважины!;
• В скважину устанавливают армированный каркас в виде 3-4 продольных кругов на расстоянии минимум 2 сантиметров от гидрозащитного слоя. Армирование повысит морозостойкость и прочность изделий. Закреплять арматуру следует при помощи специальной проволоки. Ни в коем случае не сваривайте элементы, так как места сварки подвержены сильной коррозии!;
• После установки каркаса сваи заливают бетонной смесью, тщательно трамбуют слои и оставляют застывать до полного высыхания;
• Сваи должны выступать над поверхностью земли на 15-20 сантиметров;
• После застывания выступающие части опор покрывают битумной мастикой, а сверху насыпают песчаную подушку с гравием под уровень столбов и по ширине будущего ростверка.

Расчет фундаментного основания

Правильный расчет фундамента учитывает следующие моменты:

• определение типа грунта;
• определение глубины промерзания;
• расчет заглубления основания;
• выбор материалов для столба;
• определение оптимального расстояния между столбами (зависит от типа ростверка).

Последствия неправильного расчета фундамента

Определение типа грунта

Для тех, кто решил строить столбчатый фундамент своими руками, пошаговая инструкция начинается с проверки грунта, подходит ли он для такого типа оснований? Этот тип основания нельзя строить на склонах гор или любых наклонных поверхностях, потому что его горизонтальная устойчивость минимальна. Его также нежелательно строить там, где велик среднегодовой уровень осадков или рядом расположены болота и реки. В таких местах почва пропитана водой на глубину несколько метров, поэтому неспособна выдерживать такие нагрузки. Во всех остальных местах строить дом на таком основании вполне возможно.

Различные виды грунта

Расчет глубины промерзания и заглубления фундамента

Зимние морозы приводят к замерзанию воды, которая наполняет грунт. Чем ниже температура воздуха, тем глубже проникает мороз в почву. Глубина промерзания зависит от температуры на улице, структуры почвы и уровня грунтовых вод. Поэтому мелкозаглубленный фундамент используют лишь в тех регионах, где зимняя температура не опускается ниже минус 5 градусов. Если вы не знаете, какая глубина промерзания в вашей местности, воспользуйтесь таблицей или обратитесь к строителям.

Полезная информация! Рассчитав глубину промерзания, прибавьте к ней толщину песчано-щебенчатой подушки (30–40 см). Полученное значение и есть величина заглубления фундамента.

Расчет количества арматуры

Есть точная формула расчета количества необходимого к закупке материала.

Формулы расчета можно представить в алгебраическом варианте. Пусть длина полученного ростверка – x, ширина – y, толщина – m на m в миллиметрах. Расчет проводится для прутов с сечением 1,4 см, класса А-3, перемычки – пруты с сечением 1,1 см, класса А-1.

• Необходимо вычисление длины всех сторон ростверка. Длину находят исходя из формы. Если форма — прямоугольник, вычисление будет выглядеть, как X*2+y*2. Значение (предположим, k; k = 2x+2y), умножается на два, армирование проводится двумя рядами арматуры.
• Количество перемычек зависит от длины, расстояния между ними. Пусть длина – z, расстояние между соседними в метрах – p. Количество – (z*p)/2. Длина прутьев вычисляется умножением значения количества на требуемую длину.

Устройство монолитного свайного фундамента

Для выполнения работ по устройству монолитного свайного фундамента потребуются следующие инструменты и материалы:

• электровибратор;
• садовый бур;
• ведра, лопаты;
• арматурные пруты;
• полиэтиленовая пленка;
• доски.

Бетонирование ростверка подразумевает обязательное создание опалубки со стеками и днищем. Ее задача заключается в формировании нижней идеально гладкой поверхности балки ростверка. Для этого опалубку выстилают полиэтиленовой пленкой. Можно создать и несъемную опалубку, которая будет выступать в дальнейшем в качестве гидроизоляции. Главное при создании такой опалубки сохранить воздушную подушку между землей и балкой ростверка.

Армирование ростверка в зависимости от сейсмики.

Прежде чем приступить к созданию опалубки, необходимо выровнять сваи, которые должны располагаться на одной высоте от уровня грунта. Именно по этой причине их нужно изначально отливать по уровню либо выравнивать после забивания, используя бетонную смесь. Если же сваи стоят не по одной линии, но не выходят за границы ленты ростверка, выравнивать их необязательно. Но если хотя бы одна из свай переступает границу, над ней придется сделать выступ монолитного ростверка.

Опалубка для свайных монолитных фундаментов должна быть прочной и с надежным соединением щитов. Обязательно наличие съемного дна. Во всем остальном ее создание и последующая заливка бетонной смеси ничем не отличается от устройства ленточного фундамента.

Этапы создания опалубки

1. По всему периметру будущего дома устанавливается опалубка. Ширина ее желоба и ростверка должна быть больше толщины стен примерно на 40 см. Форма сечения должна быть ближе к квадратной.
2. для создания приподнятого ростверка в опалубку засыпается песок или кладется листовой пенопласт и укладывается полиэтиленовая пленка. Все это идеально подходит для создания подушки, которая после полного отвердевания ленты удаляется.
3. желоб можно изготовить из щитов с таким же днищем, который, в свою очередь, потребуется приподнять на ножках в виде брусков до требуемой высоты.
4. можно также изготовить внешние металлические накладки-угольники. Для этого в днище выпиливаются отверстия для свай, если они будут входить в толщу бетона, либо над сваями, если ростверк, связанный арматурой, планируется лишь опереть на них;
5. в опалубку обязательно ставится арматурный каркас, который можно использовать уже готовый или собрать прямо в ней. Крепят его к оголовкам свай.
6. арматурный каркас нужно как можно глубже утопить в бетоне. Для этого подпрутки нижнего пояса подкладываются бруски, толщина которых должна варьироваться в пределах от 3 до 5 см. Вместо них можно использовать и мокрые бетонные плитки такой же толщины. Если каркас просто положить на дно, то его нижние прутки останутся без защиты и, скорее всего, будут выступать на подошве, из-за чего может развиться коррозия, отрицательно сказывающаяся на сроке службы ростверка. Поэтому нелишним будет подстраховаться и изготовить нижний слой как можно толще.
7. арматурный каркас можно закрепить в подвешенном состоянии, используя для этого прутки свай и верхние распорки. В любом случае каркас должен быть неподвижен, чтобы бетонирование ростверка не сдвинуло его под своим весом.
8. Желоб можно изготовить из щитов с таким же днищем, который, в свою очередь, потребуется приподнять на ножках в виде брусков до требуемой высоты.

Важно! Ростверк, опираемый на сваи, лучше справляется с распределением давления, но при этом недостаточно связывает конструкцию свай и плохо прикрепляет к ним само здание

Расчёт стоимости свайно-ростверкового фундамента

Расчёт стоимости основания осуществляется исходя, из потребностей в материалах, используемых в процессе строительства. Например, чтобы создать 1м3 ленты, потребуется запастись следующим количеством материала:

• цемент М-400 – 350кг;
• песок – 1050кг;
• щебень – 1050кг;
• арматура – 8 метров (ели укладка осуществляется в 4-е ряда).

Цена материалов для обустройства 1м3 ленты составит 2 300 рублей, при этом надо учесть, что отдельно оплачивается, стоимость работ, перечень которых следующий:

• земляные работы;
• бурение;
• формирование песчаной подушки;
• монтаж опалубки;
• создание гидроизоляционного слоя;
• заглубление свай;
• установка арматурного каркаса;
• заливка фундамента бетоном.

Общая стоимость работу по обустройству 1м3 ленты, может достигать 2500 рублей. Необходимо тщательно производить расчёты, дабы сформировать точную сметную ведомость, в которой будут учтены все расходы, связанные с возведением фундамента. Конкретная цена, зависит от размеров строения и типа, используемых свай.

Железобетонные сваи: виды жб свай

Железобетонные сваи могут быть, абсолютно, разные в зависимости от формы, объема, области применения или типа конструкции.

Бетонирование фундамента, технология

Подготовка и последующее бетонирование фундамента — процесс весьма трудоемкий и сложный, требующий специальных познаний.

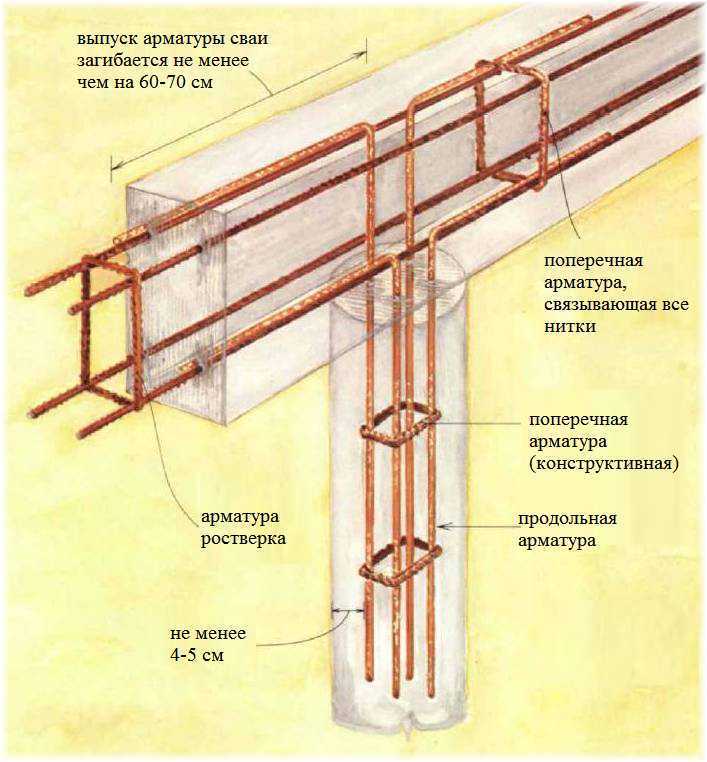

Армирование ростверка

В любом случае, фундамент свайного типа должен быть в обязательном порядке армированным. Сами сваи армируют в первую очередь для того, чтобы придать им соответствующей прочности.

Та часть арматуры, которая будет выступать из свайной конструкции, будет использована в качестве соединительного элемента между самой сваей и ростверком.

Само скрепление, как правило, осуществляется при помощи сварки.

Для проведения армирования необходимо использовать предварительно составленный чертеж, кроме этого, должна быть перед глазами и непосредственно схема армирования.

Следует помнить, что те элементы ростверка, на которых не будет произведено соответствующее армирование, просто не выдержат нагрузок при возведении стен и перекрытий дома.

Для этих целей рекомендуется использовать арматуру с диаметром сечения от 10 до 14 миллиметров.

Между собой они должны быть жестко связаны при помощи вертикальных стержней из металла с диаметром сечения до восьми миллиметров.

Такой диаметр выбирается ввиду того, что эти металлические прутья практически не подвергаются нагрузке, а предназначены главным образом для того, чтобы придать соответствующую форму каркасу.

Обязательным условием является то, что каждый пояс должен состоять не менее, чем из двух прутьев.

Между собой пояса связываются при помощи стержней, расположенных в горизонтальном положении и связанных обыкновенной вязальной проволокой.

При производстве арматурных каркасов для фундаментов с ростверком на промышленных предприятиях для крепления поперечных соединений используют сварочные аппараты.

Однако непосредственно поперечные круги или квадраты с продольными прутьями соединяются исключительно методом вязания.

https://youtube.com/watch?v=mQmAwgt_LmY

Если предполагается устройство снования в виде сплошной монолитной плиты, то схема армирования остается точно такой же, как и в фундаментах ленточного типа.

В этом случае верхний пояс каркаса выполняется в виде сетки из арматуры с диаметром сечения от 10 до 14 миллиметров, а для обустройства вертикальных стержней используется арматура с меньшим диаметром.

На стоимость самого фундамента главным образом влияет количество бетона и арматуры, которые используются для его обустройства.

Однако вне зависимости от типа выбранной конструкции принцип армирования ростверка остается неизменным.

В том случае, когда предполагается основание загубленного типа, его нижняя часть должна находиться на одном уровне с грунтом.

В некоторых случаях возможно его опускание на несколько сантиметров ниже.

Между сваями необходимо устроить траншеи, в которых из тщательно утрамбованных песка и щебня делаются соответствующие подушки.

Далее производится монтаж опалубки и собирается арматурный каркас.

Этот арматурный каркас должен быть жестко связан с оголовками свай и не доходить до стенок установленной опалубки примерно на пять сантиметров.

Только после этого производится заливка бетоном самого фундамента. Следует отметить, что такой ростверк возможен, только если дом возводится на непучинистом грунте.

Во всех остальных случаях необходимо обустраивать высокие ростверки, при этом также следует уделить особое внимание армированию всей конструкции. Винтовые сваи представляют собой практичный материал для устройства прочного и надежного фундамента. По затратам он обходится намного дешевле

По затратам он обходится намного дешевле

Винтовые сваи представляют собой практичный материал для устройства прочного и надежного фундамента . По затратам он обходится намного дешевле.

Устойчивый фундамент на буронабивных сваях считается наиболее надежным, так как всегда устанавливается в самых плотных слоях грунта, залегающих ниже.

Популярность газобетона обусловлена его высокими тепло- и звукоизоляционными качествами, устойчивостью к температурным колебаниям и абсолютной.

Функции ростверка

Ростверк — конструкция из опор, соединенных в единую систему. Функция – равномерное распределение тяжести по фундаментной части. Нагрузка передается по сваям, столбам, вмонтированным в грунт.

Без сооружения фундамент осядет, деформируется, дестабилизирует постройку. В жилом доме дисбаланс возникает при наполнении комнат (мебель, техника). Редко центр тяжести находится в середине здания, одна из частей часто тяжелее другой.

Ростверк – монолитный бетонный фундамент, внутри укрепленный арматурой, свайной базой. Сваи металлические, деревянные, железобетонные – зависит от средств, результата.

Обустройство

Расположить фундамент можно над грунтом, на нем, углубив. Для первых двух вариантов используются навесные сваи, бетонная лента. Устройство называется висячим. Углубленный отливается монолитно.

Выше грунтаМонолитный

Применение свайного фундамента

Широко применяются свайные фундаменты в промышленном, гражданском и дачном строительстве.

Предпосылками для возведения этого вида конструкции являются:

1. Слабые грунты в месте строительства, а именно:
   • глина, суглинки;
2. плывуны;
3. торфяные и илистые грунты;
4. места с высоким уровнем грунтовых вод;
5. заболоченные, подтопляемые территории;
6. почвы с большой глубиной промерзания, более 2 м.
7. Желание сэкономить — если при расчетах ленточного фундамента его ширина получается более 1,5 м, для сокращения расхода материалов можно применить свайный фундамент.
8. Участки под строительство с неровными поверхностями, склоны.

Заливка бетона

И только по окончании всех подготовительных работ осуществляется заливка бетона. Делается это так же, как и при создании классического ленточного фундамента.

Бетон, залитый в свайное отверстие, обязательно утрамбовывается. Для этого можно использовать электровибратор, при отсутствии которого можно взять обычную деревянную трамбовку с большим, чем у арматурного каркаса, диаметром.

По истечении трех часов после схватывания открытая поверхность бетона и опалубка ростверка смачивается водой. Чтобы бетон застывал постепенно, его рекомендуется укрыть полиэтиленовой пленкой. Свайный фундамент будет готов через 28 дней, после чего можно будет сразу же приступать к следующим этапам строительства.

Виды ростверка на сваях

Нагрузки от дома на неустойчивой почве через ростверк передаются глубинным слоям. Они достаточно плотные, чтобы выдерживать серьезные нагрузки. Свайное основание с ростверком возводят в регионах с глубиной промерзания почвы до полуметра. Если дом строят в местности со сложным рельефом, этот вид фундамента является единственно возможным.

Ростверки, помещаемые на сваи, делят на группы с учетом технологии производства:

Монолитные. Представляют собой армированные ленты. Их сооружают по принципу простого ленточного основания. Однако иногда они могут быть выполнены в виде плиты. В этом случае на заливку тратится больше средств и времени. Обвязка оголовков свай ленточным ростверком происходит по периметру, и в местах расположения несущих стен

Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности. Сборные. Их выстраивают из железобетонных балок

Их выстраивают из железобетонных балок

Создать полноценный ростверк получится при соединении нескольких готовых элементов. Впоследствии их замоноличивают. Сборно-монолитные – комбинированные конструкции.

Габариты ростверка на свайном основании определяют в соответствии с конструкцией. Ширина ленты обычно превышает 40 см и превосходит ширину стены на несколько сантиметров. Разобраться, что такое ростверк свайного фундамента, можно при изучении различий таких конструкций:

• Высокий способен передавать нагрузку от несущих конструкций дома на глубокие слои земли. Его возводят на сильнопучинистых грунтах. В этом случае действие сил морозного пучения не сказывается на состоянии подошвы. Под домами с высоким ростверком находится проветриваемая область . В холодное время через него проходят большие теплопотери. Чтобы исключить сквозняки, пол утепляют, а цоколь закрывают щитами.
• Низкий. При опоре на землю он частично снимает нагрузку со свай. Его размещают на высоте 10-15 см над уровнем грунта. Необходимо принять меры, чтобы грунт не осыпался под ленту. В противном случае земля забьется под ростверк, и поднимет его во время зимнего пучения. Лента может оторваться от свай.
• Заглубленный. Его размещают в траншее на глубину 30-40 см. В этом варианте сделать монолитный ростверк намного проще. Траншея будет частично заменять опалубку. В этом случае полы первого этажа окажутся не очень холодными.

Каждый из этих типов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Технология армирования

Армирование ленточной бетонной ленты выполняют двумя рядами металлических прутьев, уложенных вдоль конструкции. Для получения достаточной прочности верхний и нижний ряды арматуры скрепляют между собой вертикальными и горизонтальными перемычками.

Прутья, укладываемые вдоль ростверка, должны иметь повышенную прочность. Они изготавливаются из горячекатанного рифленого профиля класса А3, диаметром 13-16 мм. Иногда применяют арматуру из стеклопластика, она хороша тем, что не подвержена коррозии.

В качестве перемычек между продольными рядами используется:

• Арматура прямоугольной формы, выгнутая в виде хомутов, изготовленная из гладких прутов класса А, сечением 8-10 мм. Такие перемычки являются более надежными и имеют длительный срок эксплуатации за счет меньшего количества сварных соединений. По трудоемкости такой вид армирования более сложный и длительный.
• Отдельные стальные пруты приваривают к верхнему и нижнему рядам. Стержни должны быть изготовлены из того же материала, что и продольная обвязка. Сварные швы не обладают достаточной прочностью, подвержены коррозии. Выполнять такую работу легче и быстрее, чем в первом случае.

Проволочные соединения более прочные по сравнению со сварными.

В продольных рядах прутья укладывают на расстоянии 100 мм друг от друга, должно быть минимум 3-4 ряда стержней в каждом поясе. Поперечные перемычки продольного армирования, устанавливают с шагом 200-300 мм. Вертикальные прутья закрепляют на расстоянии, не менее 400 мм друг от друга.

Внизу ростверка оставляют место для того, чтобы залить бетонный раствор. Для этого приподнимают стальные пруты арматуры над опалубкой, подставляя под них пластиковые подставки в форме гриба.

Заливка ростверка бетоном

Заключительный этап работ это заливка ростверка бетоном. Бетон делают различных марок. От марки М 100 до марки М 500. Чем больше число, тем выше прочностные характеристики бетона. В таких фундаментах, как ростверк применяют бетон повышенной прочности. Если смесь готовят непосредственно на строительной площадке, то нужно знать,сколько поместить цемента, щебня, песка и воды на один замес в бетономешалку и в какой пропорции. Марка цемента, фракции и вид наполнителей определают марку бетона. В случае большого объёма работ, можно заказать подачу на строительную площадку автомиксера с готовой бетонной смесью. Заливать ростверк бетоном нужно за один раз. В случае прерывания процесса заливки можно получить бетон с нарушенными прочностными характеристиками. Посмотрев видео, Вы узнаете, как правильно заливать опалубку ростверка бетоном.

По мере заливки бетона, его уплотняют, выдавливая воздух из его массы. При уплотнении бетона используют любой подручный инструмент, пригодный для перемешивания раствора. Эффективны в этой работе специальные вибраторы, работающие от электрической сети.

С помощью геодезического инструмента контролируют горизонтальность поверхности ростверка. Устройство специальных маячков также обеспечивают горизонтальное распределение залитого бетона по поверхности фундамента.
