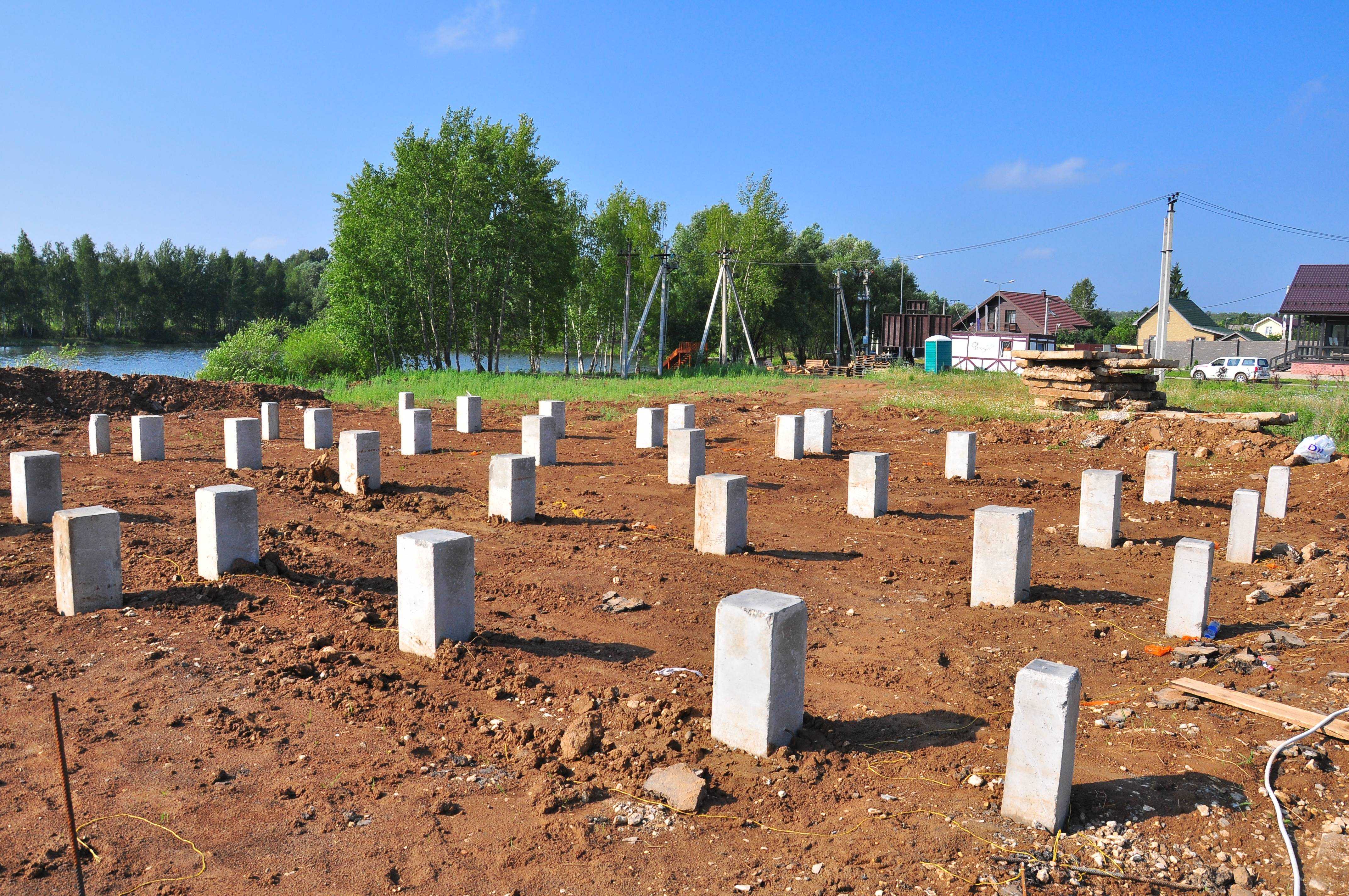

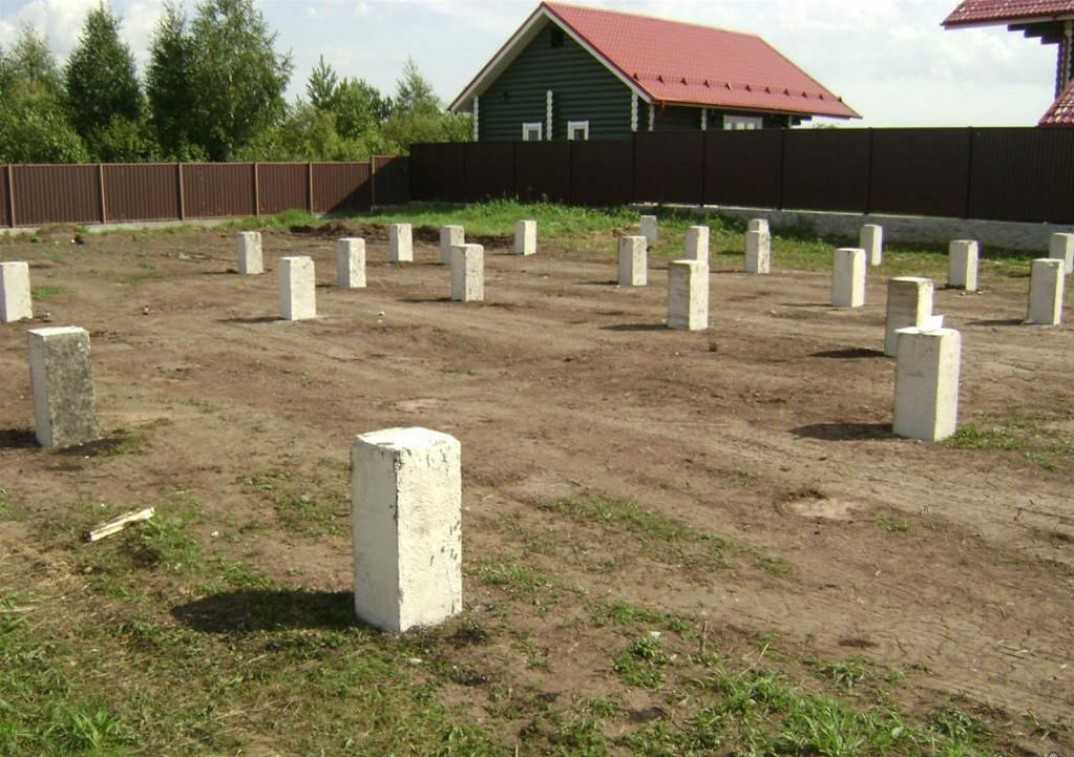

Забивной свайный фундамент

Ростверки свайных фундаментных конструкций

Ростверк – пояс поверх свайного фундамента, жёстко связывающий опоры между собой для обеспечения их совместной работы. Сооружается на свайных лентах, кустах, полях.

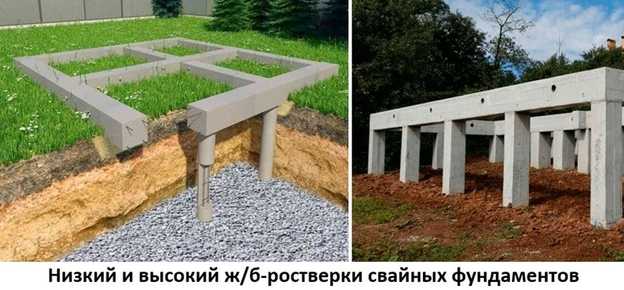

По расположению относительно грунта и взаимодействию с ним ростверк может быть низким или высоким.

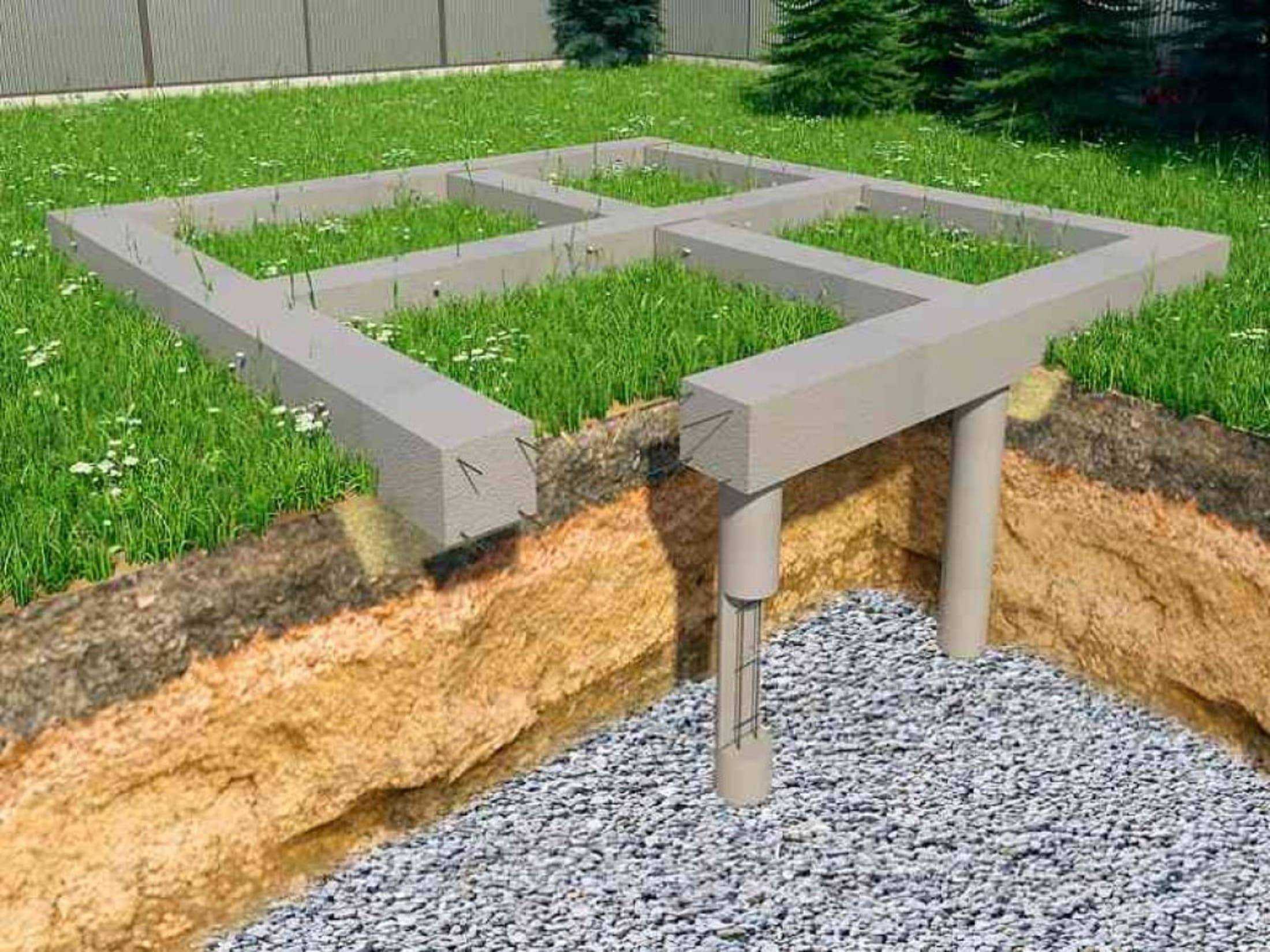

Низкие опираются на грунт или устраиваются с заглублением, обязательным условием для них является расположение подошвы ниже глубины промерзания. Эти более эффективные конструкции передают нагрузку не только сваям, но и грунту, а потому могут рассматриваться как фундаменты мелкого заложения, что учитывается при расчётах.
Подошва же высоких ростверков находится существенно выше отметки планировки и, соответственно, с грунтом не соприкасается. Такие решения применяются в болотистых местностях и на участках с высоким уровнем грунтовых вод.

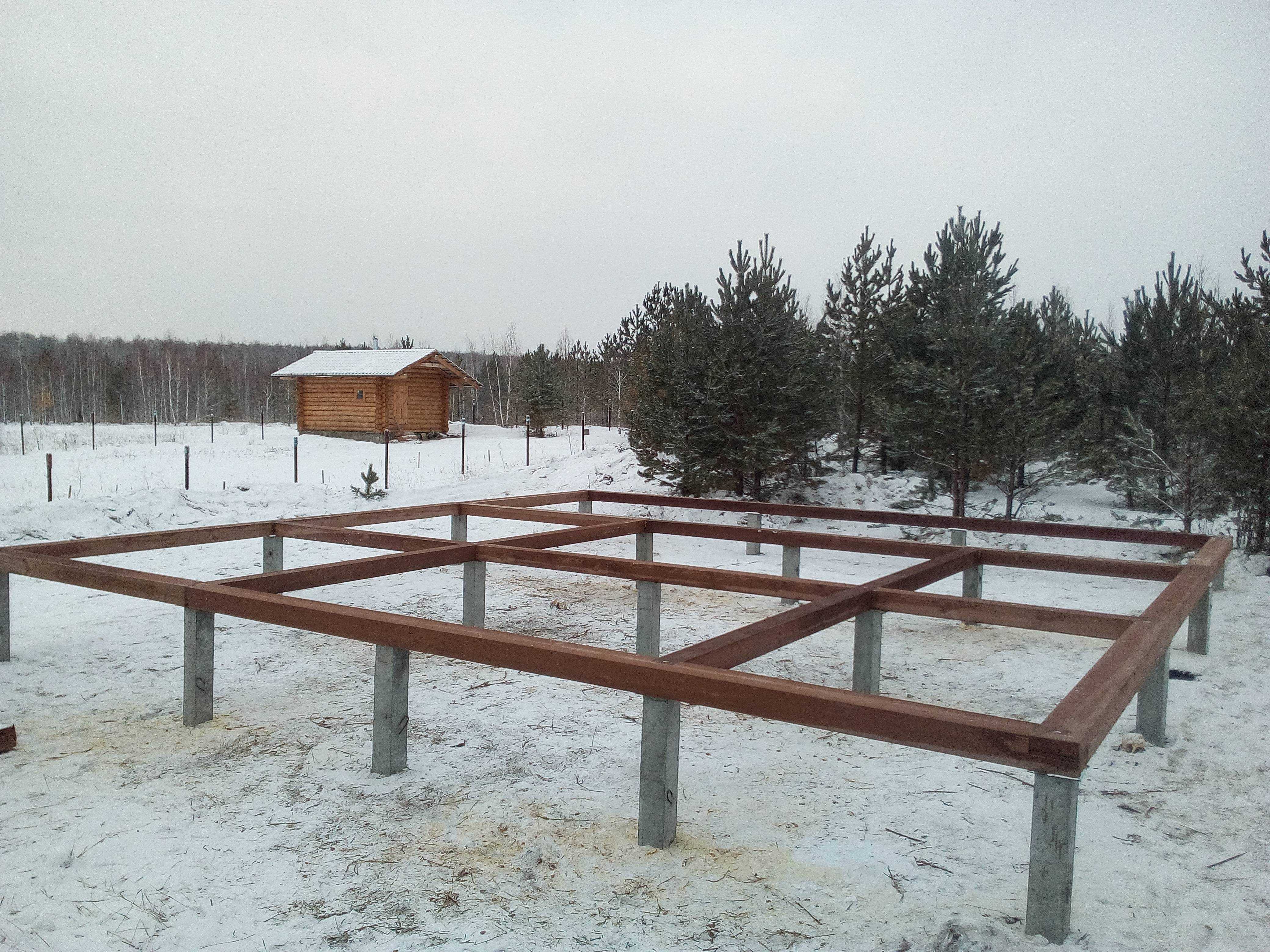

Вместо высокого ж/б-ростверка по сваям может быть выполнена обвязка из стального швеллера или двутавра большого сечения, деревянных балок. При таком решении равномерность распределения нагрузки на опоры будет зависеть от степени жёсткости обвязывающей конструкции.

В обиходе фундаментную обвязку балками из стали или дерева тоже называют ростверком, но это определение относится лишь к ж/б-лентам.

Расчет количества бетона для фундамента

Цена фундамента 10 на 10 сильно зависит от того, какое количество бетона уйдет на заливку. Для разных типов оснований эти цифры кардинально отличаются.

Ленточного

Чтобы рассчитать, сколько стоит ленточный фундамент 10х10, берут 3 параметра:

• суммарную длину всех сторон (и межкомнатных перегородок, если они планируются в фундаменте);
• ширину ленты;
• глубину заливки.

Для основания 10х10 стандартный объем бетона – около 30 м3. Если на нестабильном грунте нужен более глубокий фундамент, то число повышается до 35 м3. Здесь и далее стоит добавлять к полученному объему еще 10%, покупая все материалы с запасом – на всякий случай.

Свайно-ростверкового

В таком основании используются винтовые сваи, которые можно купить или сделать самому (буронабивные сваи). Во втором случае объем бетона будет примерно равен объему для столбчатого фундамента, о котором пойдет речь ниже.

Но основная масса – это объем бетона для ростверка. Независимо от типа ростверка (с заглублением или без), для дома 10х10 понадобится около 12м3. Сюда уже учтены межкомнатные перегородки для стандартной конфигурации (комната, кухня, спальня, прихожая).

Плитного

Цена плитного фундамента – обычно самая высокая, ведь он представляет собой монолитную бетонную структуру. Для стандартного двухэтажного дома нужна плита высотой 40 см. Поэтому, перемножив площадь 100 м2 на высоту 0,4 м, получают объем бетона 40 м3.

На нестабильных грунтах (а зачастую именно там и используется плитный тип) желательно еще добавлять к основной плите «ребра жесткости». Их суммарный объем не превышает 10 м3. В сумме это дает требуемый объем 50 м3 для фундамента 10 на 10.

Столбчатого

Столбчатый фундамент делают на стабильных грунтах, заливая бетон в узкие глубокие ямы в виде столбов, выкопанные прямо в земле. Объем бетона рассчитывают согласно форме столбов:

• если они прямоугольные – тогда используют формулу объема параллелепипеда, умножая площадь основания столба на его высоту;
• если круглые (что чаще) – используют формулу объема цилиндра, представленную на картинке ниже.

По стандартным размерам столбы (диаметр от 30 см, высота 2,5 м) обычно получают объем около 0,18 м3. Остается лишь умножить на количество столбов, которое зависит от выбранного шага между ними и количества межкомнатных перегородок в доме.

Один из самых популярных видов – 24 столба – дает суммарный объем бетона 4,32 м3.

Для строительства жилого дома столбы обычно укрепляют ростверком, объем которого составит около 12 м3. Но если надежность грунта позволяет сделать чисто столбчатый фундамент без ростверка – именно этот вариант получается самым выгодным.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс. 2. Легкость и удобство монтажа Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников. Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж. 3. Очень быстрый монтаж винтовых свай Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств. Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай. 4. Уклон на участке — не помеха для свайно-винтового фундамента Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться. Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже. 5. Чистый участок после заложения фундамента В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс. Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок 6. Монтаж в любое время года В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле. 7. Теплый пол в доме Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай. 8. Быстрая готовность Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа. 9. Простота наращивания фундамента В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов. 10. Несложный ремонт фундамента От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму. 11. Не тянет влагу из грунта Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Правила выбора бетона для заливки фундамента

Согласно существующим нормам, класс бетона, используемого для фундаментов, не может быть ниже В20 (м²50), для свай и ростверков допустимо применение В15 (м²00). Значение имеет не только прочность на сжатие, но и водопроницаемость бетона — для фундаментов используется марка не ниже W6. Обычно она сочетается с классом прочности В22,5(м³00) – вот она и является основной в малоэтажном строительстве.

Расчет стоимости бетона для фундамента

Готовый бетон класса В22,5 в разных регионах стоит в пределах 3750-4150 руб. Опираясь на рецептуру этой марки, попробуем посчитать его стоимость, если приготовить смесь вручную.

• При использовании цемента марки М500, пропорции песка и щебня по отношению к вяжущему будут такие: 1:2,4:4,3.
• Подставим вместо единицы вес мешка 50 кг, в таком случае песка надо будет 120 кг, а щебня 215 кг.
• Средняя стоимость мешка цемента 295 руб, песка – 0,25 руб. за кг, гранитного щебня фракции 10-20 – 1,35 руб. за кг.
• Подставляем цены и считаем: 295+120х0,65 +215х1,35 = 663,25 руб.
• На кубометр бетона м³00 уходит 6 мешков цемента М500, поэтому умножаем 663,25 на 6, и получаем 3980 руб.

Цены мы брали усреднённые, фактически получается то же самое, что и взять готовую смесь. Но при самостоятельном изготовлении бетона вам не придётся платить за доставку, а это в зависимости от дальности РБУ и количества смеси может составить более 10000 рублей.

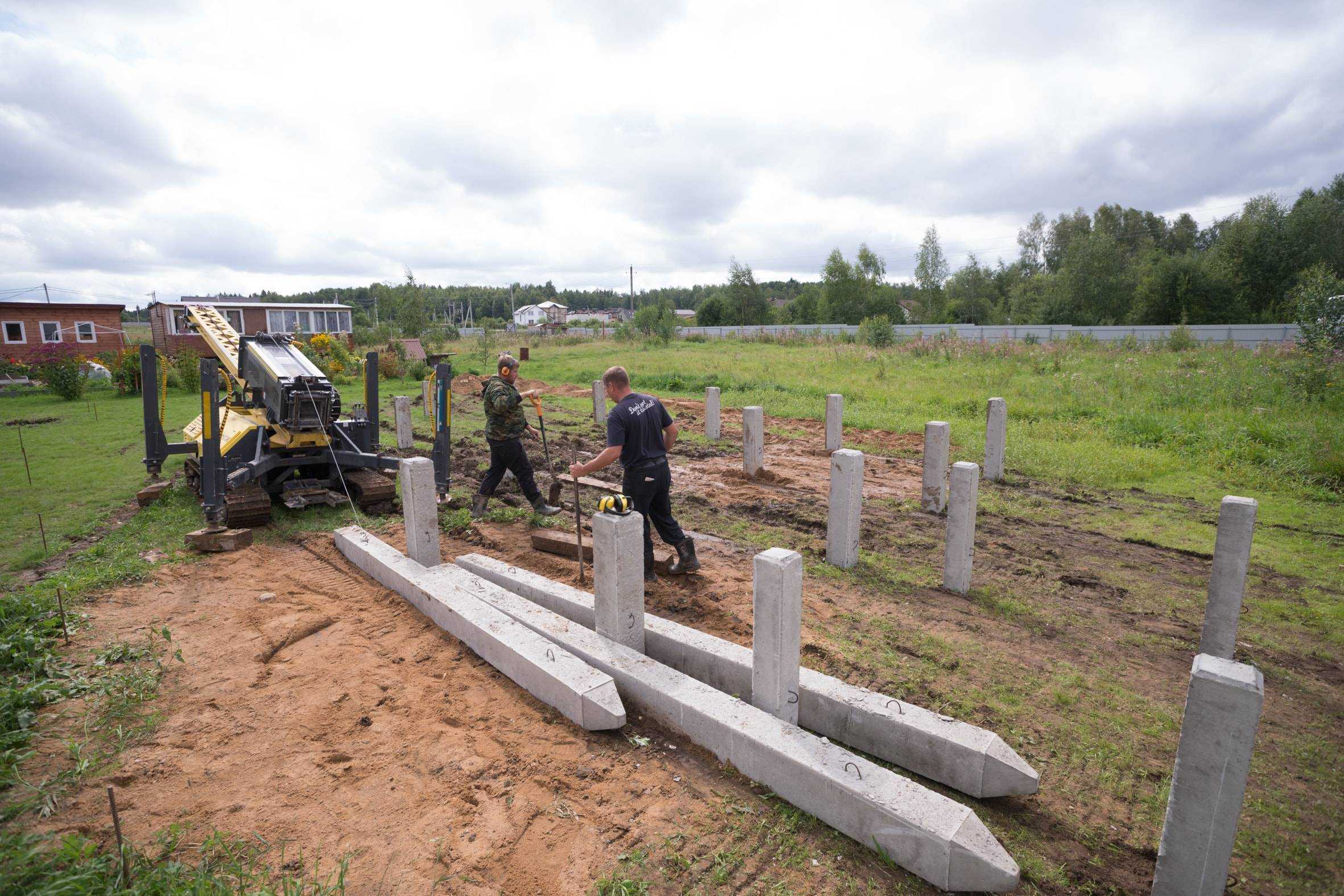

Оборудование для погружения ЖБ свай

Весь перечень оборудования, используемого для погружения железобетонных свай можно условно разделить на две категории: навесное оборудование — ударные молоты, вибропогружатели, копровые мачты, и базовые сваебойные машины, которые комплектуются навесной техникой.

Ударные молоты

Ударные молоты, в зависимости от принципа работы, делятся на гидравлические и дизельные молоты, последние, в свою очередь, классифицируются на штанговые и трубчатые дизельмолоты.
Согласно весу ударного бойка все молоты для забивки свай делятся на легкие, средние с тяжелые:

• Легкие молоты обладают весом ударного элемента до 1.25 тонн — данная техника способна погружать ЖБ сваи весом до 3 тонн и металлических шпунт;
• Средние молоты имеют ударную часть весом до 2.5 тонн;
• Тяжелые — свыше 2.5 тонн.

Трубчатые и штанговые дизельмолоты отличаются в плане конструкции — в технике трубчатого типа ударная часть движется внутри трубообразного корпуса, тогда как в штанговых молотах боек передвигается по двум направляющим колоннам.

Также отличия заключаются в отсутствии принудительного охлаждения, штанговые молоты в процессе работы требуют периодического простоя в связи с перегревом, тогда как трубчатые молоты могут работать в режиме 24/7.
Важно: компания «Установка свай» для проведения работ применяет следующие виды дизельмолотов — УР-1250 (вес бойка 1.25 тонн), УР-1800 (1.8 тонн) и СП-75А (1.25 тонн). Мы отдаем предпочтение трубчатым молотам, поскольку их надежность значительно выше — такие молоты безотказно работают в любых условиях.

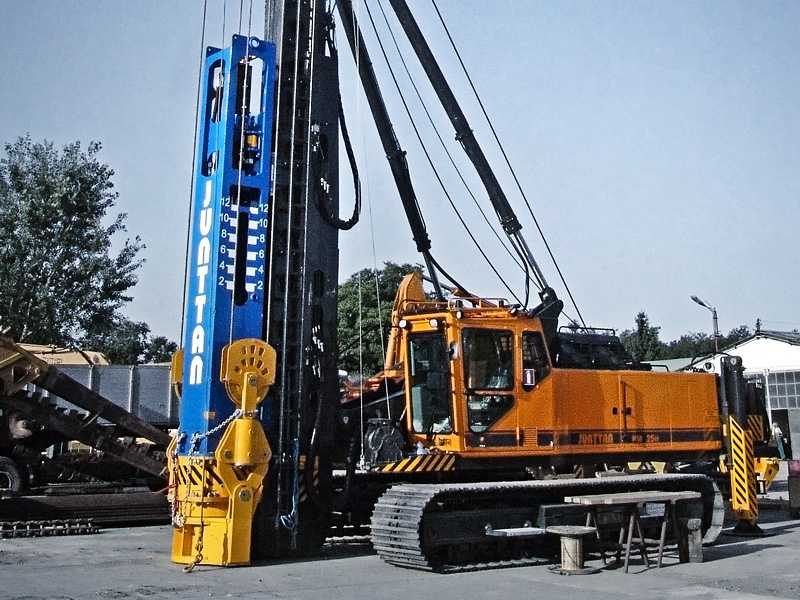

Гидравлические молоты в плане продуктивности превосходят любые, даже самые мощные дизельмолоты

Они обладают возможностью точного регулирования ударной энергии, что позволяет выбирать наиболее подходящий режим забивки свай исходя из конкретного типа почвы.

Внимание! Для забивки свай мы используем высокопродуктивный гидромолот Junttan HHK-5. Масса ударной части данного молота составляет 5 тонн, а эксплуатационная мощность 75 кВт

Данный молот способен наносить от 40 до 100 ударов по свае в минуту.

Копровые мачты

Копровая мачта — один из ключевых элементов любой копровой машины. Функциональное назначение копровой мачты — фиксация и направление движения сваи в процессе погружения

На мачтах устанавливаются ударные молоты, в процессе забивки они передвигаются вместе со сваей по продольным балкам.
Важно: копровая мачта оборудована двумя видами гидроцилиндров — первый из них служит для изменения положения ударного молота, тогда как второй изменяет положение самой мачты в пространстве. Гидроцилиндры копровой мачты обеспечивают ее перемещение в продольной плоскости, что позволяет осуществлять погружение ЖБ свай с уклоном от вертикали.

Копровая мачта закрепляется на стреловом кране сваебойной установки

Передвижением стрелы оператор копра задает требуемый вылет мачты по отношению к сваебою. При этом современные копровые машины обладают поворотной рабочей платформой — благодаря широкому радиусу охвата копровой мачты техника имеет возможность погружать сваи вокруг 5-6 метров от своего текущего местоположения.

Базовой техникой для монтажа навесного оборудования являются сваебойные машины

Это самоходная техника на колесной либо гусеничной базе, оборудованная штатной гидросистемой, поворотной рабочей платформой, стреловым краном и лебедочным механизмом для подтягивания свай.
Важно: функциональность копровых установок позволяет им самостоятельно выполнять все этапы погружения железобетонных свай. При больших объемах работ, для оптимизации процесса, используются дополнительные стреловые краны, которые выполняют подающую функцию, перемещая сваи с расходных складов к копру

Стоимость возведения основания для частного дома под ключ

Стоимость строительства свайно-забивного основания для жилых домов и дач может отличаться на несколько тысяч в зависимости от:

• количества свай,
• типа грунта,
• проектных нагрузок и других факторов.

Приблизительные цены приведены в таблице ниже:

Типовые размеры частных домов	Стоимость фундамента
4 на 6 м (17 опор)	43 300 руб.
6 на 6 м (19 опор)	48 400 руб.
6 на 8 м (22 опоры)	56 000 руб.
8 на 8 м (24 опоры)	61 000 руб.
8 на 10 м (32 сваи)	75 100 руб.
10 на 10 м (34 сваи)	80 000 руб.

Что входит в смету?

В стоимость установки свайно-забивного фундамента входят следующие работы:

1. Подготовка к строительству. Статья расхода включает доставку и разгрузку материала, подгон буронабивной машины на участок.
2. Полевые работы: разметка участка, в том числе обозначение точек под опоры.
3. Монтаж забивных свай. К факторам ценообразования в этой статье расходов необходимо отнести: количеств опор, глубину закладывания, сложность участка.
4. Обрезка выступающих над землей частей железобетонный свай, чтобы опорная плоскость находилась на одном уровне.
5. Монтаж металлических пластин на верхние торцы опор, сверху которых ляжет обвязочный швеллер или брус.

Помимо полевых работ, в стоимость услуги под ключ входит:

• проектирование,
• расчет фундамента и проектных нагрузок,
• составление сметы.

Что может повлиять на величину расходов?

Услуги, которые увеличивают стоимость строительства:

• необходимость уборки строительного мусора с участка;
• снятие слоя дерна с земли;
• перевозка свай по участку (при невозможности выгрузки элементов в непосредственной близости от строящегося объекта);
• разбивка оголовков свай для получения доступа к арматурным прутьям;
• необходимость увеличения высоты свай за счет составных секций;
• инструментальное обеспечение стройплощадки, если ведутся неплановые работы;
• проживание бригады строителей;
• обеспечение участка источниками электроэнергии и воды.

Кроме того, к факторам, увеличивающим стоимость строительства, необходимо отнести:

1. Удаленность площадки от города или дорожной развязки.
2. Плотность застройки на участке.
3. Неудобные условия для подъезда спецтехники.

Стоимость строительства будет на порядок ниже, если заказчик может предоставить:

• готовый проект монтажа фундамента;
• актуальные результаты геологических изысканий грунта.

Из чего формируется стоимость свай

Цена опор зависит от следующих параметров:

• Диаметр ствола, размер лопастей. Самыми распространенными являются однолопастные опоры диаметром 133 м с диаметром лопасти 350 мм.
• Несущая способность. Этот показатель определяется длиной стержня. Мы предлагаем свайные конструкции длиной от 1,65 до 9,0 м.
• Монтаж оголовка. Этот элемент является обязательной частью основания здания, он необходим для формирования обвязки.
• Доставка. В нашем распоряжении автопарк грузовых машин и спецтехники, поэтому в стоимость включаются только транспортные расходы.

На стоимость также влияет способ установки опорных конструкций. Ручной монтаж медленный, но более дешевый. Механизированный монтаж стоит конечно дороже, но скорость строительства выше.

Окончательная смета работ зависит от:

• Стоимости разработки проекта. Точный расчет нагрузок обеспечивает надежность, устойчивость основания.
• Типа грунта. Для ввинчивания длинных опор большого диаметра потребуется применение спецтехники.
• Количества свайных конструкций. Число опор зависит от площади дома, его этажности, нагрузки на основание.
• Количества расходных материалов. В зависимости от типа здания для обвязки потребуется брус, шпильки или бетон, песок и арматура для ростверка.

Источники

• https://sdelat-dom.ru/stroitelstvo/fundament/svajnyj-fundament/
• https://orionstroy.group/uslugi/fundament-pod-klyuch/fundament-na-zhelezobetonnykh-svayakh-pod-klyuch/
• https://StrojDvor.ru/fundament/fundament-na-zhb-svayakh/
• https://stroy-podskazka.ru/fundament/zhelezobetonnye-svai/
• http://moydomik.net/fundament/499-zhelezobetonnye-svai.html
• http://ustanovkasvai.ru/stati/145-zhelezobetonnye-svai
• https://fundamenty1.ru/fundament-zabivnyh-svayah/
• https://DomaVlad.ru/fundament/svajnyj.html
• https://cementim.ru/svai-zabivnye-zhelezobetonnye/
• https://Svai-Servis.ru/fundament-svajno-vintovoj/

Сколько стоят железобетонные и металлические опоры?

Как привило, для строительства жилых домов используют железобетонные сваи. Это прочные и надежные конструктивные изделия с большой несущей способностью.

Среднерыночная стоимость опор указана в таблице:

Параметры свай	Стоимость одного конструктивного элемента из железобетона без установки, руб.
150х150х3000	1300
150х150х4000	1650
200х200х3000	1700
200х200х4000	2300

В частном домостроении также используют металлические и деревянные забивные опоры. Стальные столбы стоят дороже железобетонных изделий, а также уступают им по сроку службы и несущей способности.

Для сравнения ниже приведены среднерыночные цены на металлические забивные сваи:

Параметры свай	Стоимость одной стальной забивной сваи без установки, руб.
300х300х4000	2250
300х300х5000	2750
300х300х6000	3200
350х350х6000	4200

Сырьем для деревянных свай служат бревна таких твердых пород, как лиственница или дуб. Такие сваи можно использовать для строительства легковесных малоэтажных домов и дач из бруса.

Характеристики

Визуально ленточный фундамент представляет собой железобетонную полосу, которая тянется по всему периметру здания и замыкается в единую систему. Он бывает двух видов: монолитный и сборный. Первый организуется путем заливки бетоном арматурного каркаса, второй собирается из железобетонных блоков, скрепленных между собой бетонным раствором и дополнительно армированных. В зависимости от степени заглубленности фундамента, он может пролегать ниже глубины промерзания грунта (глубоко заглубленный фундамент) или выше этой отметки (мелко заглубленный).

Степень заглубленности ленточного основания выбирается исходя из особенностей строения. Капитальные габаритные объекты, а также постройки из кирпича, камня требуют устройства глубоко заглубленного фундамента. Для небольших хозпостроек, деревянных или каркасных домов можно использовать и мелкозаглубленный аналог основания.

В отличие от свайного, основание ленточного типа позволяет обустраивать в доме подвальные и цокольные помещения. При качественном утеплении подвала можно значительно снизить теплопотери строения, тем самым уменьшив расходы на его отопление.

В цоколе можно расположить котельную, гараж, мастерскую, бассейн. Иначе говоря, можно увеличить полезную или техническую площадь помещения. Однако нельзя забывать о том, на каком грунте планируется строительство дома с цокольным этажом. Вряд ли пользование последним будет комфортным в условиях регулярного подтопления. А именно этого следует ожидать при строительстве подобного объекта на грунтах с высоким уровнем подъема подземных вод и на сильнопучинистых почвах.

Под свайным фундаментом понимается конструкция из вбитых в землю опор, соединенных сверху балками или ростверком (монолитная плита на бетонной или железобетонной основе). Нагрузка приходится на данные опоры, которые характеризуются высокой прочностью. Сваи забиваются ниже уровня промерзания грунта. Они должны миновать опасные, склонные к деформациям слои и укрепиться на прочных слоях.

Опоры могут быть изготовлены из:

• дерева (наименее прочные, подходят для небольших деревянных построек);
• металла (могут использоваться под жилые дома в один этаж);
• железобетона (наиболее прочные конструкции из металла, залитые бетоном и армированные в поперечном направлении стальной арматурой, подходят для многоэтажного строительства, организации гидравлических и инженерных конструкций, объектов промышленного и сельскохозяйственного назначения).

Монтаж свай может осуществляться несколькими способами. В этом состоит главное преимущество данной технологии – выбирая тот или иной способ установки можно адаптировать свайный фундамент почти под любой, даже самый «капризный» тип грунта.

Все многообразие методик забивки свай можно свести к нескольким группам.

• Забивные методы предполагают вбивание сваи в грунт или ее вдавливание с помощью специальных вибровдавливающих установок. Метод требует применения тяжелой техники, защиты сваи специальным оголовком (чтобы она не раскололась при ударе). Он может применяться только в незастроенных районах. Это связано с тем, что процесс монтажа сопровождается высоким уровнем шума и вибрациями, которые негативно сказываются на грунте оснований соседних зданий.
• Набивные методы (они же погружные) предполагают опускание сваи в предварительно подготовленную скважину. Ее диаметр несколько превосходит диаметр трубы, поэтому для фиксации последней используются обсадные трубы. Также свободное пространство между стенами скважины и боковыми поверхностями опоры может заполняться грунтовым раствором или аналогом из цемента и песка. Данный метод отличается от предыдущего снижением уровня шума, отсутствие вибраций, поэтому может применяться даже в условиях плотной городской застройки.

Методика вкручивания свай предполагает также использование предварительно созданной шахты, однако свая не опускается или забивается в нее, а вкручивается благодаря имеющимся в нижней части опоры лопастям. За счет этого происходит уменьшение трения между опорой и почвой, а значит – упрощение процесса монтажа.

Это интересно: Как укладывать ламинат на линолеум и можно ли это делать вообще (видео)

Несущая способность свай

Планируя строительство свайного фундамента, в первую очередь следует позаботиться об обеспечении должного уровня несущей способности. При этом устанавливать избыточное количество свай экономически нецелесообразно. Поэтому проектирование свайного фундамента обычно поручают специализированной компании. Однако общие знания все же необходимы. В частности:

• оценка геологических особенностей местности. Результат определит тип сваи, ее длину, диаметр, толщину и тип арматуры, число продольных стержней, толщину поперечной проволоки, расстояние между забивными сваями;
• расчет на трещиностойкость (коэффициент динамичности равен 1,25);
• способ установки. Сваи могут быть установлены тремя способами: одиночными опорами, рядным порядком, свайным полем;
• расчет на прочность сваи (коэффициент динамичности равен 1,5);
• обоснование о необходимости заполнения полых свай;
• место расположения близлежащего строения (минимальное расстояние – 15 м.п.)

Как рассчитать количество свай на фундамент

Самостоятельно проводится упрощенный расчет, который сводится к определению их количества и размеров. Для свайно-винтового фундамента применяется следующая методика.

Можно использовать практические рекомендации:

• сваи 57 мм. Их можно применять только для заборов и ограждений;
• сваи 76 мм могут выдерживать нагрузку 3 тонны, что достаточно для облегченных строений;
• сваи 89 мм с несущей способностью до 5 тонн. Они способны удерживать одноэтажные каркасные дома и хозяйственные постройки умеренного веса;
• сваи 108 мм способны нести нагрузку до 7 тонн. Их можно применять для одно- и двухэтажных деревянных, кирпичных и блочных сооружений.

Чтобы примерно определить, сколько свай необходимо для фундамента дома нужно:

рассчитать статическую нагрузку, т.е. определить вес будущего строения. Для этого нужно сложить вес:– материалов, из которого будет построен дом (несущие стены и перегородки);
– перекрытий;
– стропильной системы и кровельного материала;
– остекления и дверей;
– отделочных материалов (наружная и внутренняя отделка);
– ориентировочный вес мебели, бытовых, отопительных и сантехнических приборов.

оценить несущую способность одной сваи (узнать можно у производителя, у которого предполагается купить сваи);

рассчитать динамическую нагрузку. Учитывает количество проживающих в доме;

добавить 10-15% на компенсацию погрешности расчета и возможное увеличение массы строения;

• разделить вес строения на несущую способность сваи. Таким образом, будет рассчитано число свай. Зная их число, можно определить общую стоимость реализации проекта.В расчетах высоты учитываются следующие параметры:
  1. Плотность почвы. Заглубление сваи должно достигать плотного слоя грунта, что определяется по результатам геологических изысканий. Если они не проводились, то бурится скважина глубиной порядка 1 м. Если в процессе ее бурения достигаются плотные слои, то выбирается стандартная винтовая свая длиной 2,5 м. При более глубоком их расположении скважину придется бурить до их достижения и практическим путем определить необходимое заглубление.
  2. Рельеф участка. Обязательно учитывается уклон площадки, т.е. перепад высот. Этот параметр определяется с помощью нивелира или строительного уровня и рулетка. В самой высокой точке устанавливается стандартная свая 2,5 м. Далее, к этой длине добавляется фактическая разница в высоте грунта. При перепаде более 50 см дополнительно создается запас по длине сваи порядка 0,5 м.

Шаги установки забивных железобетонных свай

Что касается расстояния между сваями (шаг установки), то расчет ведётся исходя из их числа и периметра строения. При этом сваи обязательно устанавливаются по углам, в месте пересечения стен, под колоннами, под тяжелыми объектами.

Примечание. Ориентировочные данные для устройства фундамента двухэтажного каркасного дома на суглинистой почве, которая преобладает в РФ: диаметр свай 150 мм, длина 3 м.

Разновидности свай для индивидуального строительства

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы

Сваи, используемые в индивидуальном строительстве в качестве основания дома, который возводится в ослабленном грунте, – это длинные заострённые или с пятой конструкции. Они могут изготавливаться из металла, бетона, древесины. Сечение сваи может быть круглым или квадратным. Конструкция может заглубляться в готовом виде или собираться непосредственно в почве.

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы. В индивидуальном строительстве свайный фундамент используется в следующих случаях:

• Для возведения домов на территории с высоким УГВ.
• Если верхний слой почвы на участке – это торфяник или плывун со слабой несущей способностью. Тогда сваи заглубляют до нижних более плотных слоёв породы.
• Если глубина промерзания почвы более 2 метров.
• При строительстве на склонах с резким крутым рельефом.
• Если конструкции дома имеют значительный вес (более 350 т), то целесообразно выполнить фундамент на сваях.

Сваи с заострённым концом забиваются в подвижный грунт при помощи специального молота, пока не достигнут плотной породы. Винтовой фундамент делается на сваях, один конец которых имеет специальный винт. Для монтажа этой конструкции используется специальный ключ. Если сваю нужно изготовить прямо в грунте, то в породе бурится скважина, которая потом армируется и бетонируется.

Необходимая длина сваи высчитывается проектировщиками в зависимости от нагрузок и особенностей местности

Сваи могут отличаться по материалу, из которого они выполнены, форме, способу изготовления и погружения в грунт.

По способу заглубления выделяют следующие виды свайных изделий:

1. Забивные конструкции погружаются в землю без выемки грунта. С этой целью используется специальная техника (вибровдавливающие и погружающие устройства).
2. Набивные железобетонные и бетонные изделия монтируются путём заливки бетона в заранее пробуренную скважину.
3. Железобетонные буровые сваи устанавливаются в пробуренные скважины.
4. Винтовой фундамент делается из свайной конструкции с винтом на конце. Она закручивается в породу при помощи строительной техники. Очень часто для облегчения монтажа используется специальный ключ.

Свайный фундамент различается и по характеру работы:

1. Свайные изделия в роли стоек передают давление от дома на прочный несущий грунт, находящийся под слоем рыхлой ослабленной породы. Эти конструкции имеют гладкую поверхность, которая плохо сцепляется с породой. Поскольку 80 % нагрузки передаётся на основание таких свай, они имеют широкую пяту в нижней части для восприятия нагрузки. Сюда относятся изделия ТИСЭ с уширением в нижней части и конструкции, бетонирующиеся в обсадной трубе или скважине (однако в этом случае конструкция теряет 20 % прочности). Эти изделия практически не подвержены осадке.
2. Свайные конструкции висячего типа передают часть нагрузки на окружающий их грунт за счёт силы трения. Эти изделия имеют неровную поверхность, которая помогает им цепляться за грунт по всей их длине. К таким конструкциям можно отнести буронабивные сваи, когда бетон просто заливается в пробуренную скважину. В этом случае 60-70 процентов несущей способности обеспечивается за счёт неровных боковых поверхностей. Такие конструкции используются при высоком расположении грунтовых вод, при необходимости сократить объёмы земляных работ, при наличии под слоем рыхлой породы более плотного грунта, который не настолько сильный, чтобы удержать сваи-стойки.

В зависимости от материала сваи бывают:

• Бетонные или железобетонные. Цена таких конструкций невысока, к тому же они долговечные и могут изготавливаться прямо на месте при наличии специальной техники. Для изделия используется бетон М 200 и выше.
• Стальные элементы выполняются из труб и прокатных стальных профилей. Однако такие конструкции нуждаются в антикоррозийном покрытии, специальной технике для монтажа свай длиннее 3 м. Цена таких конструкций значительная из-за большого расхода материала.
• Деревянные конструкции делаются из бревна диаметром 220-340 мм, их длина доходит до 8,5 м. Обычно используются ошкуренные брёвна из древесины хвойных пород. Такие конструкции практически не используются в наших широтах из-за сильной подверженности гниению. Однако современные препараты против гниения способны значительно улучшить ситуацию.

Расчет количества арматуры

В цену фундамента для дома 10х10 входит и арматура. Это один из недешевых элементов, на которые, тем не менее, придется потратиться. Ведь бетонное основание без арматуры будет неустойчивым и хрупким.

А измеряется этот стройматериал обычно в погонных метрах (бывает и поштучно, но редко). Ниже приведены примерные расчеты, исходя из размеров фундамента 10 на 10.

Для ленточного

Необходимое число арматуры для ленточного фундамента зависит от количества продольных стержней и шага между поперечными. Рекомендуемые условия:

• 6 продольных стержней в ленте (4 по углам и 2 посередине);
• поперечные стержни для обвязки лучше ставить на расстоянии, равном расстоянию между продольными по вертикали (в нашем случае – это будет около 30 см).

Для ленточного фундамента 10х10 м общая длина продольной арматуры при таких условиях составит порядка 170 м, а поперечной – 160 м.

Для плиты

Итоговая цена плиты 10х10 зависит от того, с какой частотой ее армируют. Стержни кладут по всей площади будущего основания перпендикулярно, «решеткой», делая шаг между ними около 25 см. А стержни, которые идут прямо под несущими стенами и лестницами, укладывают с шагом 10 см.

Для площади 10 на 10 обычно требуется 2 «слоя» арматуры, именуемых армировочными поясами. Если соблюдать рекомендуемые условия, то на каждый пояс уйдет по 80 стержней (40 вдоль и 40 поперек), каждый длиной 10 м. Всего получается 160 стержней – 1600 м арматуры.

Это много, но для достижения устойчивости большого дома на нестабильной почве придется потратиться.

https://youtube.com/watch?v=45OvYVU5xhk

Для ростверка

Армирование ростверка зависит от его ширины, а та, в свою очередь – от диаметра столбов или свай. Поэтому точно определить количество арматуры можно только при персональном расчете.

Но примерно для ростверка 10х10 нужно столько же арматуры, как и для ленточного основания – около 330 м. Не стоит забывать и о стержнях, которые идут в столбы или сваи – там потребуется еще около 200 м (помимо случая, когда сваи покупаются уже готовыми).

Для буронабивных свай

Фундамент 10х10 можно возвести и с буронабивными сваями. Это такой тип свай, которые не покупаются, а создаются самостоятельно – путем погружения в землю арматуры и заливки их бетоном.

В среднем на 1 сваю уходит 9 м арматуры. Умножив этот показатель на количество свай (стандартное – 24), получим 216 м арматуры.

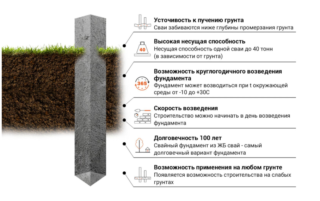

Преимущества и недостатки технологии

Одна свая в зависимости от сечения и грунта может принять нагрузку от 8 до 60 тонн

Такого основания даже при мелкозаглубленном ростверке достаточно, чтобы выдержать массу трёхэтажного кирпичного дома.
Бетон не разрушается в почве, дома могут служить свыше 100 лет.
Свайные фундаменты не поддаются смещению в горизонтальной и вертикальной плоскости, что важно на пучинистых грунтах.
Длина конструкции позволяет проходит слой торфяника до 30 м глубиной и опереть строение на твёрдый грунт.
Скорость заделки для частного дома занимает не больше 2 дней.
Низкая стоимость фундамента для лёгких грунтов.. Недостатки жб свай связаны с особенностями монтажа:

Недостатки жб свай связаны с особенностями монтажа:

• необходимо учитывать ударные нагрузки на близкорасположенные дома;
• невозможность возведения в стеснённых условиях, так как потребуется значительное пространство для забивной техники и подвоза стройматериала.

Цены на услуги установки свай

При установке свай, цена зависит от их типа и длины. Средние цены на услуги выглядят следующим образом:

• Сечение 300х300 мм – от 300 р. за один метр.
• Бурение отверстий диаметром от 150 до 400 мм –  от 300 р. за один метр углубления.

Кроме того, если нужно установить специфический вид свай, цены услуг рассчитываются индивидуально.

ВИДЕО ЗАБИВКИ СОСТАВНЫХ СВАЙ

Чтобы наглядно посмотреть, как происходит забивка сваи, можно посмотреть видео.

https://youtube.com/watch?v=IwFXz68czGc

Так же рекомендуем посмотреть:

1. Сваебойные установки
2. Техника для забивки свай

Наша компания занимается забивкой свай — обращайтесь, поможем!
