Устройство стропильной системы двухскатной крыши

Виды стропильных систем

Различают два основных вида стропильных кровельных систем:

• висячие;
• наклонные.

Висячая стропильная кровельная система

Основная нагрузка распределена между двумя несущими опорами – внешними скатами крыши мансарды. Несущие стропильные балки закрепляются при помощи металлической затяжки над основанием стропильной фермы или внизу.
Один пролёт кровельной стропильной системы не может превышать восьми метров. Чтобы не прогибались стропильные ноги необходимо врезать ригели параллельно затяжкам. Также дополнительно укрепляется конструкция при помощи монтажа бабок.

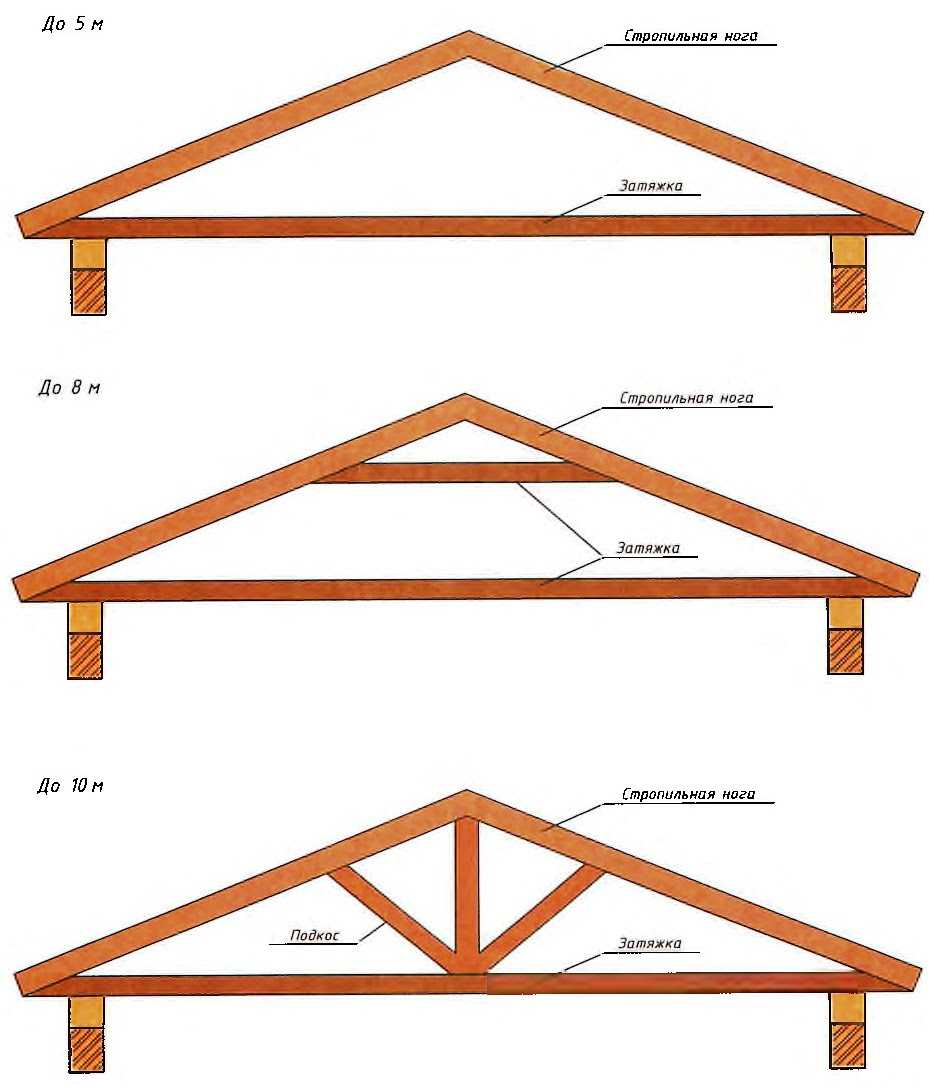

Висячие стропила разной длины

Подобные конструкции возводятся, опираясь на внутренние несущие стены. Также опорами служат и наружные стены дома. В случаях, когда наклонные стропила необходимо установить без возведения внутренних стен, монтируются дополнительные несущие опорные балки, которые затем декорируются в колонны. Подобная конструкция самая дешевая, но совершенно не уступает по надежности.

Конструкция стропильной фермы устанавливается на стены. Сверху фермы стропила соединяются прогоном, который подбивается коньком. Прогон может быть как металлическим, так и деревянным.
Прокладка стропильных ног осуществляется через пазы, обустроенные в наружной стене.

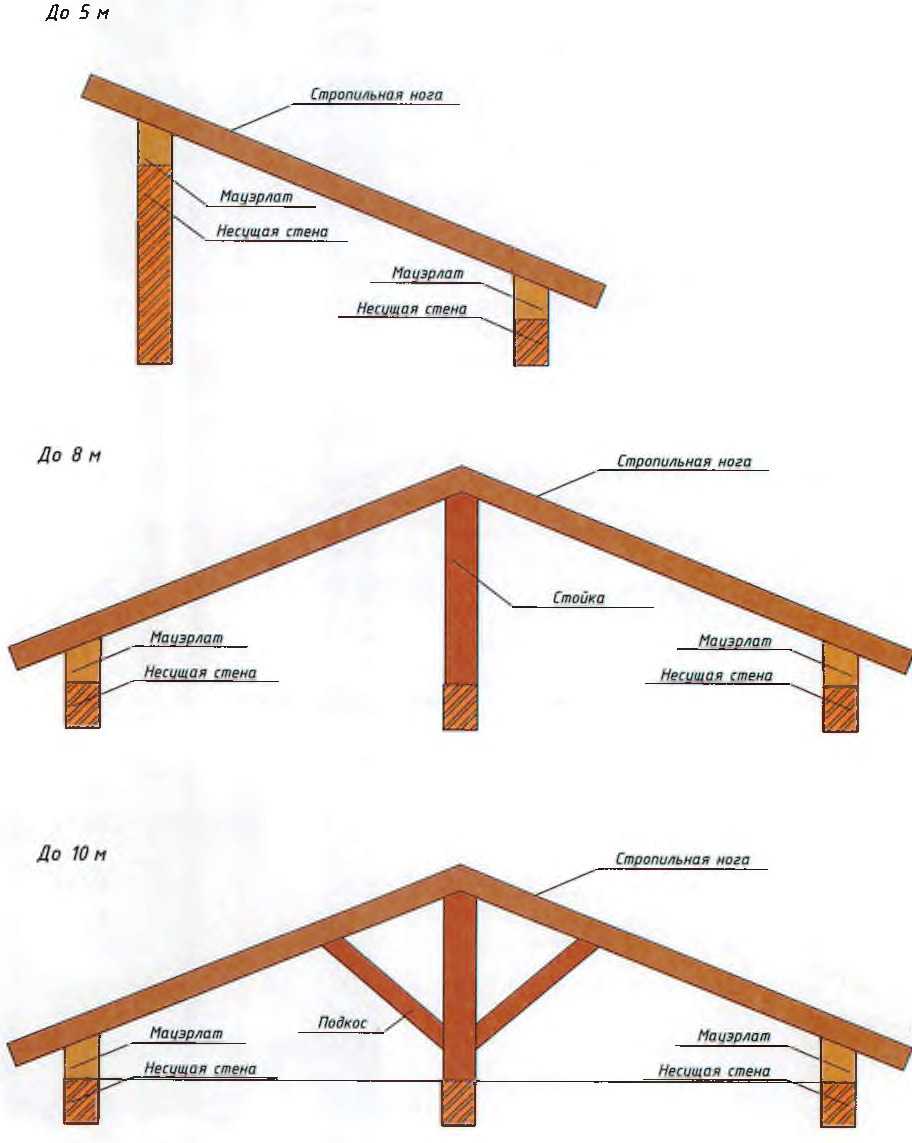

Наклонные стропила разной длины

Формы чердачных крыш

Наклонные кровельные конструкции представлены множеством систем:

• односкатные;
• двускатные;
• вальмовые;
• шатровые;
• многощипцовые;
• купольные (конические).

Односкатная кровельная система – это несущая конструкция, стропила которой опираются на наружные несущие стены дома. Стены могут иметь как различную высоту, так и быть симметричными. Наиболее часто подобные системы кровельный конструкций применяются в постройках хозяйственного назначения: гараж, сарай, терраса.
Но, стоит отметить, что участились случаи строительства домов с односкатными крышами. Архитектурная мода предлагает оригинальные решения и интересные дизайнерские воплощения в строительстве мансарды дома с односкатной крышей.

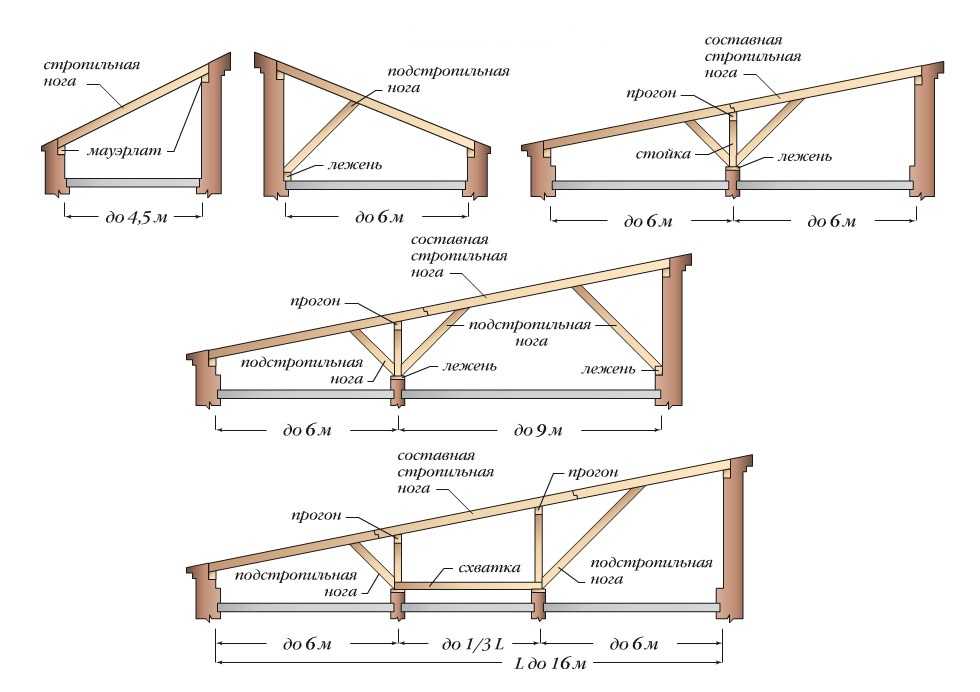

Схема устройства односкатной кровли

Двускатная кровельная система – это классическая конструкция мансардной крыши. Относятся к самому распространенному виду инженерных решений – щипцовой.

Оптимальный угол наклона двускатной кровли – 30-60 градусов. Вариант исполнения ломанной крыши уменьшает общую нагрузку на несущие стены, распределяя её по поверхности. Достоинством такой конструкции является устойчивость к различным погодным условиям.
Вальмовая кровельная система – это четырехскатный тип крыши. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности – трапециевидной формы. Различают модификации:

• датская кровля — объединяет в своей конструкции двускатную и вальмовую крышу;
• полувальмовая крыша.

Стропильная система вальмовой крыши

Шатровая кровельная система – четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замыкающихся вершинами в одном месте. Очень хорошо подходит для квадратных построек. Необходимым условием возведения подобной конструкции является соблюдение симметричности всех элементов.
Многощипцовая кровельная система – сложная разноугольная конструкция. Может находиться в разных уровнях. Подобная система равномерно распределяет нагрузку по поверхности крыши. Имеет большое количество внутренних и внешних углов наклона с разными величинами, а также, большое количество ребер-скатов.
Купольная (коническая) кровельная система – подходит для круглых сооружений. Крайне редко применяется в строительстве мансардных домов. Но отлично смотрится при сооружении круглых башенок.

Определяем уклон стропильного сооружения

Финишные материалы, по которым стекает вода, не все подходят для разных наклонов. Черепица, как и шифер сложно крепятся на крутых поверхностях, а древесная гонта не терпит малых уклонов. Исходя из этого выбирается оптимальное падение высоты на один метр. А уже с учетом этого параметра рассчитываются физические характеристики несущей конструкции. Диапазон отклонений достаточно широк. Например, гибкую рулонную кровлю допускается использовать от 5 до 70 градуса. А асбестоцементные листы – от 30 до 80°.

Расчетные значения уклонов

Вычислить длину катета, высоту подъема, размер стропил (гипотенуза) можно используя школьную тригонометрию. Но для простоты мы приводим вам таблицу. Применять ее нужно следующим образом: если вы хотите перекрыть односкатной поверхностью помещение длиной 10 метров и целесообразно иметь наклон 10 градусов, то вам следует умножить параметр 0,17 на 10. В результате вы получите высоту опорной точки.

Отклонения от горизонтали в градусах	Коэффициент пересчета
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1

Тонкости подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %. Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении

Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту

Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

для профнастила важно создать наклон не менее 8 градусов;
в случае использования шифера этот показатель возрастает до 20-30 градусов;
применяя рубероид или же схожие рулонные материалы — 5 градусов;
отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких. При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.

Основные принципы конструкции

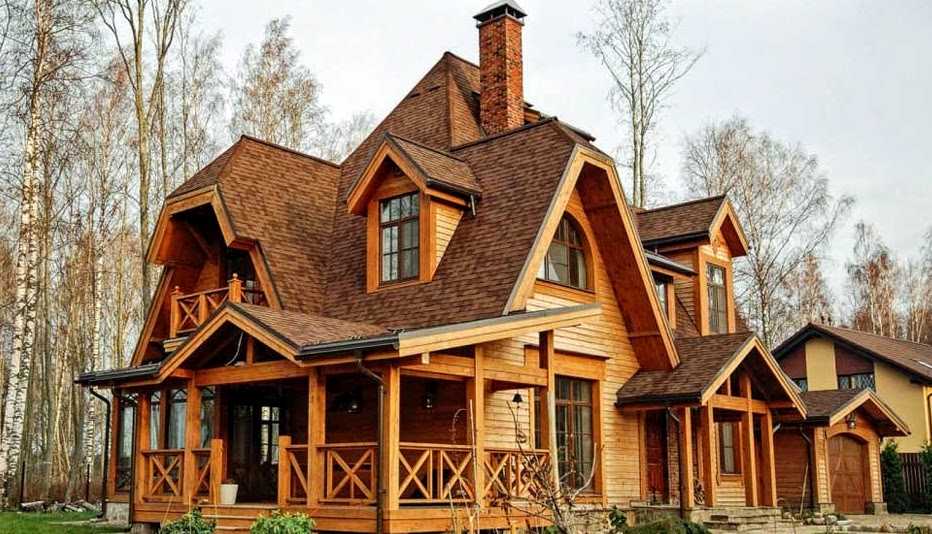

Многощипцовая крыша – это система стропил со скатами, которые связаны между собой. Применяется название шпиц или фронтон, но только если участок отделен от стены здания. Если стена имеет несколько щипцов или фронтонов, то она является многощипцовой.

Количество щипцов не ограничивается. Но чаще всего конструкции состоят из двух, трех или четырех систем. Предназначение щипцов различается.

Сам процесс монтажа сложен и затратен из-за особенностей конструкции, количества требуемых материалов.

Сложность конструкции также повлияет на количество оставляемых обрезков после проведенных работ Источник assz.ru

Многощипцовые крыши – это частый выбор тех владельцев домов, которые могут себе позволить соорудить здание, чем-то похожее на замок. Но со временем появилась возможность использовать более простые конструкции для сооружения щипцов и в бюджетных загородных домах.

Конструкция и основные элементы скатной кровли

Основу скатной кровли составляет стропильная система

Наиболее распространенным вариантом в частном строительстве является многоскатная кровля. Она представляет собой сооружение, в котором имеется две и более наклонных поверхности, на которых закреплен укрывочный материал.

Стандартная скатная кровля имеет следующее устройство:

• Стропильная система. В зависимости от выбранной формы и размера, применяются конструкции наслонного и висячего типа. Первые используются для обустройства небольших строений без внутренних несущих стен. Висячие стропила применяются при покрытии зданий большой площади, когда необходимо сохранить как можно больше полезного пространства на чердаке.
• Утеплитель. Предназначен для создания термобарьера между улицей и помещениями, находящимися под плитой перекрытия. Чаще всего застройщики выбирают базальтовую вату, пенопласт и пенополиуретан.
• Гидроизоляция. Служит для вывода влаги из чердака и предотвращения ее проникновения извне. Мембранное полотно обеспечивает эффективный отвод скапливающегося конденсата, не пропуская воду снаружи.
• Кровельный материал. Выполняет функции защиты внутренних фрагментов от осадков, а также формирования внешнего вида здания. В строительстве применяются рулонные, гибкие, штучные, листовые материалы, изготовленные из железа, меди, керамики и пропитанного изоляционным составом стекловолокна.

Конструктивные детали скатной крыши

Каркас крыши может состоять из таких деталей:

• мауэрлат;
• стропило;
• конек;
• ригель;
• затяжка;
• стойка;
• прогон;
• лежень;
• ветровая доска;
• контрообрешетка;
• обрешетка.

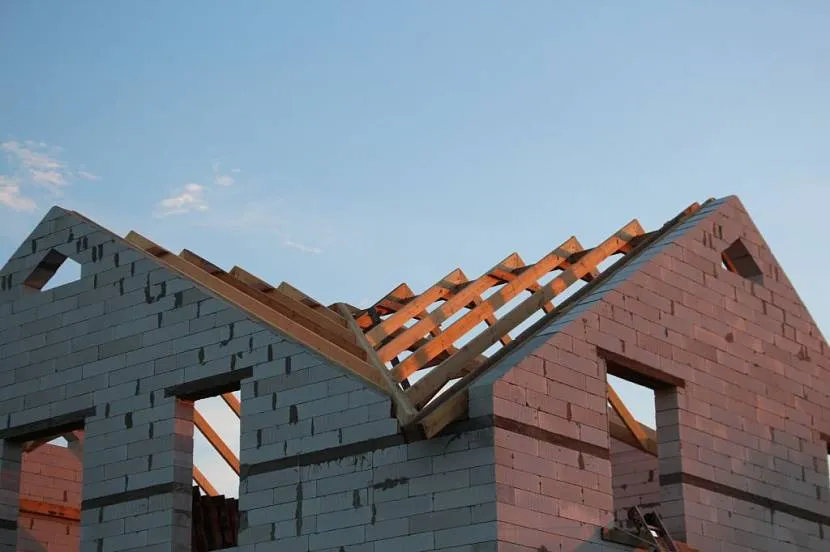

Установка стропил

Начинать работу следует с балочных перекрытий. Чтобы понять, как установить стропила на крышу, нужно разобраться в вариантах монтажа. Если чердаком не планируют пользоваться как жильем, можно брать доски 50х150 мм. Если же надо сделать мансарду, нужен брус 150х150 мм, который будет устанавливаться на несущие стены дома.

Процесс установки стропил предполагает следующие этапы:

1. Заготовка элементов конструкции. Для этого изготавливаются доски и брусья нужного размера, используя круглопильный станок.
2. Разметка всех составляющих частей конструкции по шаблонам.
3. Сборка стропильной системы крыши согласно разметке. После завершения данных работ следует произвести маркировку всех элементов.
4. В стропильных ногах и других элементах подбираются гнезда. Все крепления производятся с помощью гвоздей, шурупов, саморезов, металлических уголков, дюбелей и проволоки.

Стропила, имеющие небольшие пролеты, вполне можно собирать вне стройки на специальных предприятиях и приобретать их уже в таком виде. Благодаря этому каркас крыши делается гораздо быстрее.

Стропильную систему не зря выбирают для монтажа крыши, ведь она проста и надежна. Зная алгоритм действий, можно создать долговечную кровлю, которая будет защищать от ветра, холода и осадков.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

• угол наклона крыши был более 35°;
• размеры створок находились в пределах от 80х60 до 120х80 см;
• надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

• черепицу;
• медные листы;
• листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

• ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
• опоры должны быть той же толщины, что и стропильные рейки крыши;
• элементы каркаса следует закреплять стальными крепежами.

Выбор кровельного материала

При подборе материала учитывают:

Срок службы покрытия кровли

Цену за погонный метр и сложность монтажа

Защиту чердака от перепадов температуры или посторонних шумов

Стойкость к внешним климатическим воздействиям, определяющая срок службы кровли

Металлочерепица

Черепица выполнена из стального оцинкованного листа, покрытого слоем лака для получения требуемого оттенка.

Металлочерепица отличается небольшим удельным весом.

Мне нравится17Не нравится3

Отличается повышенной механической прочностью и небольшим удельным весом, для монтажа не требуется специальная подготовка обрешетки. Недостатками металлической черепицы являются повышенная теплопроводность и плохая защита чердака от посторонних шумов (например, от звуков при падении капель дождя).

Мягкая кровля

К бюджетным кровельным материалам относят эластичную черепицу и рулонное покрытие. Для изготовления используют стекловолокно с пропиткой битумной мастикой и последующим нанесением минеральной декоративной крошки. Эластичные панели упрощают монтаж, покрытие не пропускает посторонние звуки и не требует частого ухода.

Мне нравится17Не нравится3

Композитная черепица

Покрытие изготовлено из стального листа с покрытием на основе алюминия с цинком и добавлением кремния. Материал отличается повышенной стойкостью к коррозии, срок службы доходит до 100 лет. Композитная черепица может иметь разные цвета, монтаж не требует использования специального инструмента. Недостатком материала является повышенная цена, которая окупается долговечностью.

Композитная черепица имеет повышенную стойкость к коррозии.

Мне нравится17Не нравится3

Профнастил

Металлический лист с полимерным покрытием используется при строительстве заборов или бюджетных крыш. Панели выдерживают перепады температур и имеют высокую механическую прочность. Для крепления применяют винты с резиновой шайбой, постепенно теряющей эластичность и пропускающей воду.

Мне нравится17Не нравится3

Ондулин

Материал представляет собой шифер из прессованной целлюлозы с пропиткой полимерной или битумной мастикой. Добавление пигмента позволяет получать разные цвета покрытия, которое имеет небольшой удельный вес.

Ондулин при падении температуры становится хрупким.

Мне нравится17Не нравится3

Фальцевая кровля

Материал изготовлен из стального листа с антикоррозионным покрытием (например, оцинковкой или полимерами). При укладке боковые кромки соединяют фальцем, обеспечивающим герметичность стыка. Для крепления не требуется сверлить отверстия и забивать гвозди, полосы отделки удерживаются на обрешетке специальными зажимами.

Мне нравится17Не нравится3

Защита от влаги и от теплопотерь

Гидроизоляционные материалы в рулонах очень легко раскатываются на полосы и крепятся внахлест (напуск – 100-150 мм), перпендикулярно скату. Герметизируются стыки рулонов специальной липкой лентой или строительным скотчем. Стыки и швы на ендовах требуется герметизировать особенно тщательно – двумя-тремя слоями ленты или скотча.

Если укладка слоев гидроизоляции прошла с нарушениями технологического процесса, с применением материалов низкого качества, то вам следует ожидать соответствующих последствий – под кровлей будет собираться влага, будет намокать теплоизоляционный слой кровли, будут гнить и плесневеть деревянные балки и стропила.

Еще пару десятилетий назад самым популярным материалом для гидроизоляции кровли были пергамин и рубероид, но время и технологии не стоят на месте. Инновационные гидроизоляционные мембранные покрытия (пленки) способны не только намного дольше сохранять свои эксплуатационные характеристики, но и соблюдать требования к экологичности и безопасности людей, проживающих в доме.
Защита многощипцовой крыши от конденсата и от тепловых потерь

При сборке многощипцовой кровли появляется дополнительное незанятое пространство на чердаке, и в нем можно обустроить жилые или технические подсобные помещения. Ввиду такой дополнительной возможности расширить пространство кровля должна быть хорошо утеплена и защищена от атмосферной влаги. Минеральная вата и другие аналогичные утеплители – идеальное решение для сложной кровли, так как они могут принимать любые формы. Слой мягкого теплоизолятора предотвращает образование «мостиков холода» – именно в них сначала появляется влага. Для изготовления теплоизоляции на минеральной основе лучше всего подходят базальт или стекло. Преимущества этих материалов для утепления поверхностей очевидны:

1. Низкий вес утеплителя;
2. Высокая пожаробезопасность и огнеупорность (группа НГ);
3. Экологичность эксплуатации.

Также минвата поглощает шумы, что немаловажно для всех жильцов дома.

Выбор финишного слоя

В наше время уже никто не захочет покрыть свой дом соломой или гонтой. Неактуальны грунтовые основы, хотя в Европе они опять входят в моду. На рынке предлагается огромный ассортимент разнообразных материалов:

• Экономным, и поэтому широко использующимся, является шифер. Самый большой его недостаток – непрезентабельный внешний облик. Хотя производители стали выпускать разноцветные листы, это все равно не решает проблему.
• Металлопрофиль – универсальное изделие, позволяющее недорого и практично перекрыть строение. К преимуществам относятся долговечность, маленький вес, простота монтажа, широкий ассортимент как формы, так и цветовой гаммы.
• Ондулин, относительно новое изделие, дешев и имеет оригинальный вид. Обладает неплохой шумоизоляцией. Хрупок при отрицательных температурах.
• Мягкая основа является аналогом рубероида. Выпускается в разных цветовых решениях. Эффектно смотрится на зданиях, позволяет защищать криволинейные поверхности. Но недостаточно долговечен и не рекомендован для малых уклонов.
• Классическая глиняная черепица – дорогостоящий элемент. Но придает строению эффект монументальности.

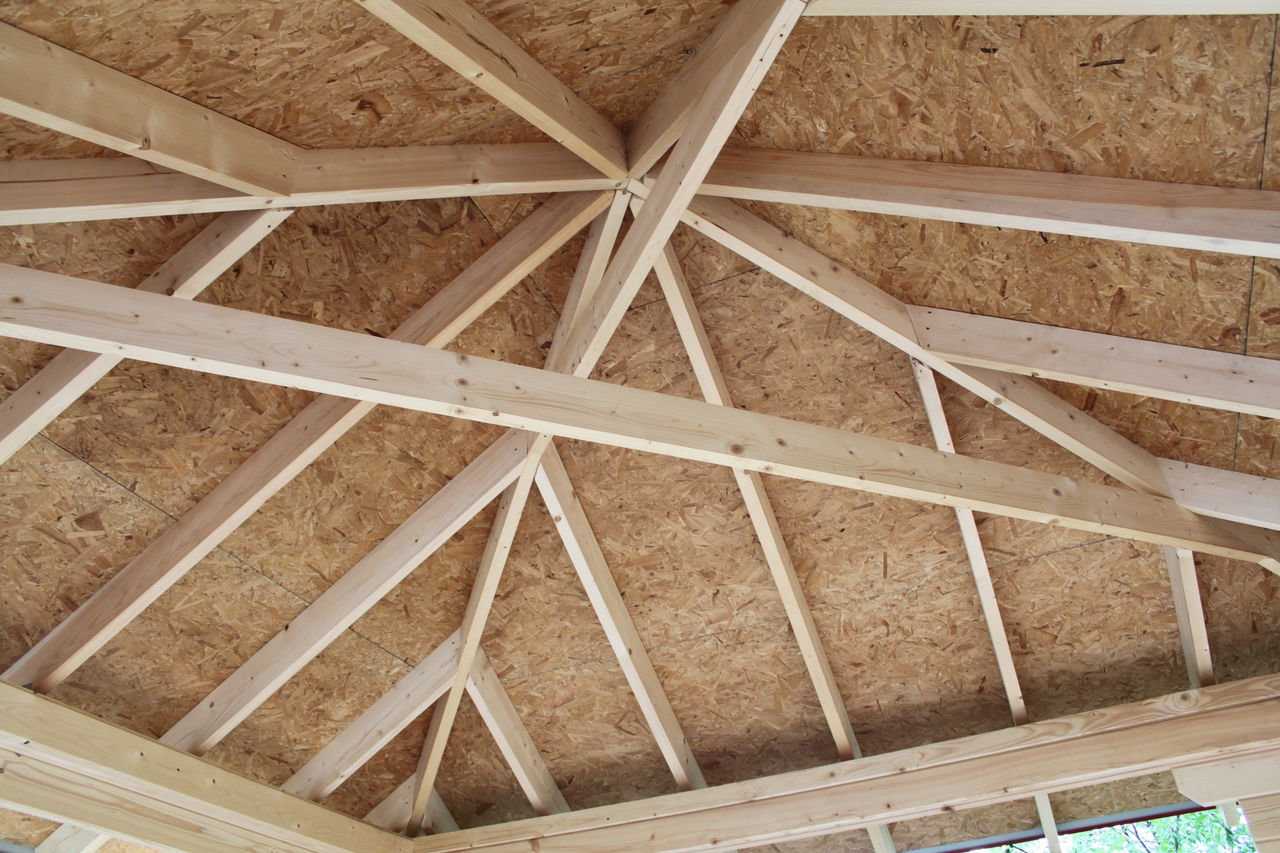

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши

При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины. Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента

Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Материалы для покрытия плоских кровель

В качестве кровельных материалов для плоских крыш применяются:

• мастики;
• полимерные мембраны;
• рулонные материалы на битумной основе.

Они обеспечивают хорошую гидроизоляцию и отличную устойчивость к механическим воздействиям и температурным перепадам.

Битумные материалы

Основу многих рулонных покрытий составляет окисленный или модифицированный битум. Рубероид, стеклоизол, рубемаст, еврорубероид — основные разновидности битумных материалов, применяемых на плоской крыше.

Таблица: характеристики рулонных битумных материалов

Название материала	Что собой представляет	Средний срок службы	Характеристики
положительные	отрицательные
Рубероид	Картон, который пропитали битумом. Есть у материала ещё защитный слой из подсыпки — талька, песка, зернистого керамзита и пр.	5–10 лет	Хорошая гидроизоляция, устойчивость к атмосферным коллизиям и к воздействиям механического типа.Невысокая стоимость, простота монтажа.	Не выдерживает температуру +50 °C и выше. На рубероиде образуются трещины и при больших минусовых значениях.
Рубемаст	Улучшенная модификация рубероида с более толстым слоем битума.	15 лет	Высокая пластичность и стойкость к образованию трещин (при перепадах температур и механических повреждениях).	Необходимость в определённых навыках при наплавлении этого материала.
Стеклоизол	Основа материала — стекловолокно с битумным верхним слоем. Для защиты вверху есть дополнительный слой подсыпки, а внизу — специальная плёнка.	20 лет	Не гниёт, не растрескивается.	Требует профессионализма при укладке, могут образовываться пузыри и складки, прожоги битумного покрытия при неисправной работе газовой горелки.
Еврорубероид	Битум, снабжённый различными полимерными добавками.	Более 20 лет	Все характеристики на порядок выше, чем у любых других битумных материалов	Нужны навыки в монтаже.Высокая стоимость.

Полимерные мембраны

Популярными эти материалы стали относительно недавно. Преимущество таких покрытий плоской крыши — пластичность, устойчивость к повреждениям, стойкость к температурным перепадам, несложный монтаж. Ещё один большой плюс полимерных покрытий — их производственный метраж. Длина одного рулона полимерной мембраны от 20 до 60 метров, поэтому ей можно очень быстро покрывать большие площади плоской кровли.

Полимерные мембраны выпускаются в рулонах большой длины, поэтому ими можно быстро покрывать большие площади

Эксплуатационный период крыш с полимерными мембранами составляет 30–50 лет.

Мастики

Положительные моменты в использовании мастичных материалов — отсутствие швов и цельность покрытия. Срок службы таких крыш от трёх до десяти лет.

Нанесение вязкой и тягучей мастики на поверхность кровли — процесс несложный, этот слой становится твёрдым при обычной температуре воздуха. Мастики также используют и в качестве клеящейся основы для монтажа рулонных материалов.

Существуют холодные и горячие мастики. Первый тип не требует дополнительных манипуляций при подготовке и проведении монтажа, во втором случае понадобится разогрев смеси до 180°. Работать с холодными мастиками безопаснее, но горячие материалы схватываются быстрее.

Виды протечек кровли

По характеру подтекания специалисты выделяют следующие виды протечек:

• снеговые протечки, которые себя обнаруживают либо в период дружного снеготаяния, либо в момент частичного подтаивания снега (в слоях контакта снежного покрова с кровельным материалом);
• ливневые (дождевые) протечки, обнаруживаемые после прохождения активного ливня;
• «сухие» протечки, которые являются следствием накопления конденсируемой влаги в межслойном пространстве кровельного «пирога», возникающие, как правило, в жаркий период времени;
• «мерцающие» протечки, возникающие бессистемно (в этом случае крыша течёт без каких-либо видимых причин).

Пример расчета стропильной системы обычной двухскатной крыши

Построить стропильную крышу самостоятельно вполне реально, важно суметь правильно рассчитать количество материалов, необходимых для данных работ, а также учесть все существенные нюансы. Необходимо рассмотреть конкретный пример расчета стропильной системы крыши, и тогда все станет совсем ясно

Итак, возьмем дом шириной в 4 м, а длиной в 6 м. При этом угол наклона стропил равняется 120°. Будет реализовано устройство крыши из металлочерепицы, между стропилами 1 м. 0,5 – припуск на козырек крыши

Необходимо рассмотреть конкретный пример расчета стропильной системы крыши, и тогда все станет совсем ясно. Итак, возьмем дом шириной в 4 м, а длиной в 6 м. При этом угол наклона стропил равняется 120°. Будет реализовано устройство крыши из металлочерепицы, между стропилами 1 м. 0,5 – припуск на козырек крыши.

• Находим высоту центральной опоры: 0,5х(Ширина дома)/tgY/2=0,5х4/1,73=1,2 м.
• Вычисляем длину стропильной ноги. Размер стропил для крыши находится так: 0,5х(Ширина дома)/sinY/2+0,5=2,8 м.
• Площадь крыши: (Длина дома)х(Длина стропильной ноги)х2=33,6 м². Это число листов металлочерепицы, которое нужно будет иметь для крыши.
• Рассчитаем длину бруса: 2х(Длина стропильной ноги)+(Ширина дома)+(Высота центральной опоры)=75,5 погонных метров.
• Поскольку длина дома 6 м, а расстояние между стропилами 1 м, необходимо будет иметь 7 стропил.
