Шатровая крыша: от проектирования до сборки

Как правильно крыть шатровую крышу: основные нюансы

Стропильную систему шатровой кровли сложно сделать самостоятельно. Особенно если опыта в устройстве каркаса крыши нет. Поэтому для ее расчета и монтажа желательно привлечь профессиональных кровельщиков и проектировщика

При этом важно, чтобы:

  1. Пиломатериалы былихорошо высушены. Шатровая кровля намного восприимчивее к качеству строительного леса, чем двускатная или односкатная крыша, из-за больших нагрузок и их сложного распределения. Особенно критична влажность древесины, поскольку если накосные или центральные стропила выгнет, вся конструкция резко потеряет в надежности.
  2. Стропила ставились с вырубками. Это сделает каркас более жестким и надежным.
  3. Нарожники крепились к мауэрлату и диагональным стропилам. Их крепление к стойкам и подкосам нарушит распределение нагрузки по конструкции.

Перед тем как покрыть шатровую крышу, рекомендуем пригласить эксперта-кровельщика, чтобы он оценил качество готовой стропильной системы. Неспециалист сможет заметить только базовые ошибки, а для шатровой кровли даже небольшие недочеты имеют значение. Кроме того, требовать у строительной бригады исправление ошибок намного проще, если у вас есть заключение эксперта.

А вот со всеми остальными этапами вполне можно справиться самостоятельно. Кровельный пирог, как и порядок его устройства, одинаков для всех крыш одного типа. Разве что при работе с четырехскатными кровлями больше отходов.

Итак, как крыть шатровую крышу:

  1. С внутренней части стропил крепят пароизоляцию с помощью строительного степлера. Нахлест между соседними полотнищами должен быть 10-15 см. Стык между ними, а также места, где пароизоляция заходит на стены, вентиляционные шахты, дымоход и другие препятствия, герметизируют специальной клеящей лентой.
  2. Поверх пароизоляции набивают внутреннюю обрешетку. Это не только основа для отделки крыши, но и опора для утеплителя.
  3. Между стропилами враспор укладывают плиты утеплителя.
  4. Поверх стропил крепят гидробарьер, тоже с проклейкой стыков и нахлестом полотнищ.
  5. Вдоль стропил набивают небольшие бруски контробрешетки. Она дополнительно фиксирует гидроизоляцию и обеспечивает вентиляционный зазор между кровельным материалом и гидробарьером.
  6. Поверх контробрешетки крепят обрешетку: бруски, доски, плиты OSB или листы влагостойкой фанеры.
  7. На обрешетку монтируют кровельное покрытие.

Важный нюанс: шатровая крыша симметрична. Это значит, что в большинстве случаев обрезки материалов с одного ската можно использовать на соседнем. Поэтому продумывайте раскладку материалов, особенно кровельных листов, заранее.

Еще одна тонкость тоже связана с отходами. Парадоксально, но при монтаже шатровой кровли натуральная черепица и тем более недорогая цементно-песчаная могут оказаться выгоднее листовых материалов. Причина — при укладке штучных материалов почти нет отходов, в то время как у листовых покрытий в утиль может уходить до 30%.

И последнее: не забывайте о герметизации конькового узла и стыков между скатами. Даже если по технологии можно обойтись без герметика, в этих местах им лучше пройтись. Это почти никак не скажется на бюджете, зато прибавит надежности кровле и поможет компенсировать мелкие недочеты монтажа кровельного покрытия в этих узлах.

Источник

Пример расчета общей площади крыши

Площадь треугольника: S =  а * h  / 2, где а – длина основания; h – высота треугольника.

Площадь трапеции: S = (а + в) * h  / 2, где а и в – длины оснований; h – высота трапеции.

После выполненных расчетов площади крыши можно приступать к вычислению параметров других элементов конструкции.

Если вы сомневаетесь в своих математических и конструкторских способностях, тогда, конечно же, наилучшим выходом в данной ситуации будет заказать чертеж в хорошей строительной фирме, у знающих специалистов. Имея на руках чертеж, можно определять и количество необходимых строительных материалов, а затем приступать к планированию основных этапов работ.

Конструкция шатровой крыши

В строительстве принято рассматривать шатровую крышу как вариацию вальмовой четырехскатной, в которой коньковое соединение трансформировалось в коньковый узел, то есть видоизменилось из линии в точку. Крыша шатрового типа представляет собой пирамиду, стороны которой образованы четырьмя скатами в виде равнобедренных треугольников. Для монтажа подойдет любое четырехугольное здание, однако квадратная форма позволяет добиться идеальной симметрии, благодаря чему достигается наилучший результат.

В входят следующие основные элементы:

  • Коньковый узел. Пик крыши, наивысшая точка крыши, образуемая соединением накосных стропильных ног.

  • Скаты. Шатровая крыша состоит из четырех наклонных плоскостей скатов треугольной формы. Диапазон их угла наклона лежит в пределах 20-50 градусов, однако опытные кровельные мастера считают оптимальным угол 40 градусов.
  • Стропильная система. Каркас, служащий для поддержки конструкции кровли. Стропильная система несет на себе и распределяет вес кровельного пирога, задает геометрию скатов. Она строится основе треугольников, самых жестких и устойчивых фигур, которые гарантируют стабильность, надежность крыши.
  • Кровельное покрытие. Материал в виде рулонов, листов, отдельных модулей или элементов, обладающий высокой износостойкостью, хорошими гидроизоляционными характеристиками. В этих целях используют металлочерепицу, профнастил, ондулин, рубероид или шифер.

  • Свес. Свесы крыши выступают за периметр основания и защищают стены от воды во время дождя и ветра. Свес длиной 40-50 см считают достаточным для эффективного выполнения своих задач.

Стропильная система

стропильная система шатровой крыши

В конструкцию стропильной системы шатровой крыши входят следующие элементы:

Монтаж шатровой крыши своими руками

Итак, начинаем с постройки основания, то есть на стены укладываем мауэрлаты и лежни, причем, на кирпичную кладку необходимо уложить влагостойкий прокладочный материал. На мауэрлаты настилают подмости.

  • Затем, из двух противоположных углов поднимаем накосные стропила и соединяем их в коньковом узле. Для того чтобы не ослаблять мауэрлат, не рекомендуется делать какие- либо врезки прямо в нем, поэтому используют врезанную балку
  • Поднимаем оставшиеся диагональные стропила, подгоняем врубки и скрепляем их в коньке затяжками. Шатровая крыша своими руками отличается от других четырехскатных крыш тем, что прогона в них нет и диагональные (накосные) стропила соединяются в коньковом узле. Для дополнительной прочности такого вида стропильной системы, применяют, в качестве подпорки, дополнительную стойку в центре.
  • Последним этапом является установка нарожников со стойками и подкосами. Для дополнительной жесткости стропильных ног, под них устанавливают шпренгели. Главное условие монтажа шатровой крыши — диагональные (накосные) стропила устанавливают строго под углом 90 градусов.

Чтобы защитить стену от воды, свесы стропил устраивают на расстоянии не менее 50 см от наружной грани стены. Если же стропила не выступают — их удлиняют, прибивая «кобылки» — обрезки досок на ребро.

Теперь можно приступать к укладке обрешётки, а также паро-и гидроизоляции для монтажа кровельного материала. Если расчет и монтаж будут произведены точно и правильно, то ваша шатровая крыша получится идеальной и долго будет вам служить и радовать вас.

Что представляют собой шатровые крыши

Этот тип кровли сильно напоминает по форме шатер, потому и называется соответственно. Это конструкция, которая похожа на многогранную пирамиду, основанием которой служит квадрат или прямоугольник.

Шатровая крыша состоит их четырех треугольных скатов, сходящихся вершинами в одной наивысшей точке, является оригинальным решением с использованием стропильной системы. Считается сложной в возведении, но, тем не менее, этому виду кровли всегда отдается предпочтение.

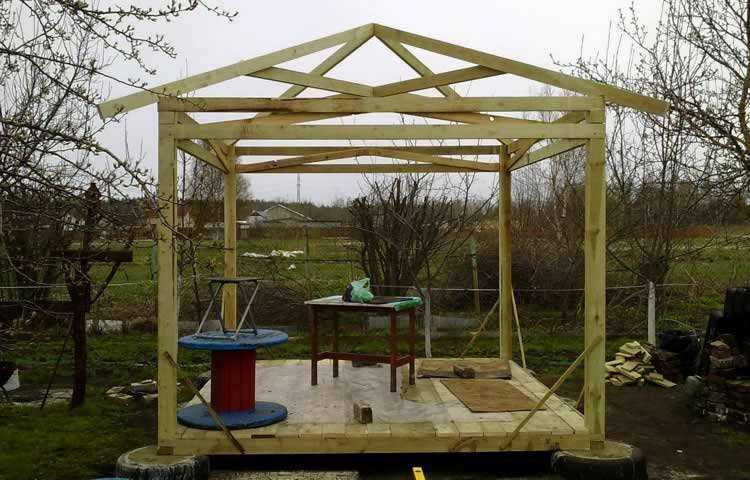

Фото: процесс установки крыши на каркас беседки

Основная особенность шатровой крыши — ее строгая симметрия. Поэтому от строителей требуется ответственное отношение на стадии расчета и особое мастерство при возведении.

Особенности монтажа нарожников

Нижнее место прикрепления укороченных стропил (называемых нарожники), формируется аналогично с местами крепежа центральных вальмовых стропилин. Верхнее крепление к диагональным элементам осуществляется несколькими способами:

  • с помощью врубки в брусок, который применяется для создания накосной стропилины.
  • путем опирания на закрепленный на протяжении самого нижнего края диагонали дополнительный брусок.
  • путем прибивания 8,2 см гвоздями, когда к укороченным стропилинам нет дополнительных требований по прочности.

Способы крепления нарожников к накосным стропилам шатровой крыши

А самым удачным считается крепление через опорный брус, который прикреплен заподлицо с нижней стороной накоса. При таком креплении не страдают показатели прочности диагональной стропилины, и установка нарожников будет выполняться быстрей. Кроме этого, в ходе такого варианта монтажа нет необходимости соблюдать разбежку для укороченных стропилин при их разметке и закреплении. А при креплении с помощью врубок, верхушкам нарожников нельзя сойтись в одной точке.

Шаг для монтажа у стандартных и укороченных стропил для теплоизолированной кровли должен совпадать со значением ширины теплоизолятора. Когда верхушки стропилин прикрепляются врубками/гвоздями возможно изменение шага между стропилинами, чтобы сместить верхушки соседних скатных плоскостей по отношению друг к другу.

Материал для кровли

Материал выбирается, исходя из бюджета строительства. Это может быть:

  • ондулин;
  • металлочерепица;
  • профнастил;
  • поликарбонат.

Ондулин (1) – отличный материал для этой цели. В Европе он очень широко применим. Отличается легкостью и прекрасными качествами в эксплуатации. Относительно легок в монтаже, пригоден к использованию даже в экстремальных условиях. Но имеет недостаток – высокую цену.

Металлочерепица (3) придает респектабельность постройке. К плюсам относится то, что не теряет цвет долгие годы, эффективна в использовании. Ее минус в том, что относится к тяжелым материалам, непригодным для кровли зданий, в возведении которых использовался легкий фундамент.

Профнастил (4) самый универсальный вариант для дома, террасы, беседки. Шатровая крыша из этого материала легкая, долговечная, элементы легко монтируются. Его чаще всего используют для легких конструкций, таких как террасы и беседки.

Поликарбонат (2) все чаще используется для террас и беседок. Среди плюсов материала: легкость, простота в обработке, огнеупорность. Но есть и большой минус, поликарбонат хрупкий, поэтому недолговечный материал. Глубокие царапины приводят к потере теплоизоляционных и водоотталкивающих свойств, в результате к непригодности в дальнейшем использовании.

Шатровая крыша – чертеж

Основная схема кровли дома рассчитывается несколькими методами. Для построения шатровой крыши – понадобятся система и таблица Пифагора по расчету треугольников и трапеций. Действия по расчету скатных и вальмовых площадей не составляет большого труда. Прежде чем рассчитать площади крыши, необходимо учесть ряд нюансов. Сложность может вызвать расчет расположения накосных и рядовых стропил. Такая процедура может отнять много времени. Но для предварительного этапа по устройству кровли – это рабочий момент. Главное произвести верные расчеты, чтобы потом не докупать дополнительный материал или не перестраивать заново шатер.

Итак, начинаем строительство. Первым делом необходимо осуществить сборку каркаса. После этого можно крепить кровлю. Устройство стропильной системы – отнюдь не легкое занятие. Поэтому в нашей статье будет дана поэтапная инструкция по созданию каркаса. Мы расскажем, как осуществить крепление кровли и как рассчитать тот или иной элемент стропильной системы. В результате, шатровая крыша вашего загородного коттеджа приобретет эстетический вид.

Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.

Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.

Равномерном прогреве подкровельного пространства.

Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.

Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

Процесс монтажа конструкции наслонного типа на кирпичном здании

Монтируется стропильная система шатровой крыши следующим образом:

1. На верхнее основание стен укладывается подкладочный материал, который способен противостоять воздействию влаги и защитит от гниения деревянные балки, укладываемые на них.

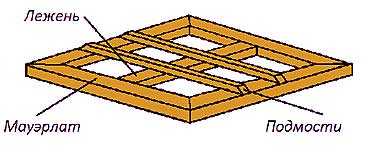

2. Далее укладываются по контуру балки и поперечные лежни. Не стоит соединять их при помощи скоб или шурупов. Нарушая целостность древесины, мы снижаем ее показатели прочности, что вовсе нежелательно, так как основная нагрузка от веса конструкции приходится именно на них. Соединение выполняется посредством врезки деталей друг в друга (шип-паз).

3. На уложенные лежни поперек монтируются подмости.

пример строительства шатровой кровли 1-4 этапы 5-7 схема крепления стропил к кирпичной стене пример шатровой крыши

4. В центре площадки устанавливается вертикальная опора на лежне. На ее верхней части делаются пазы под закладку в них шипов с угловых стропил.

5. На углах площадки устанавливаются нижние края угловых наклонных элементов. В стропилах делают пазы в месте стыковки с горизонтальными балками, именно ними они и будут фиксироваться. На концах их делаются шипы-крючки, которыми они будут в коньке зацепляться за вертикальную центральную опору.

6. Поднятые наклонные элементы соединяются между собой посредством стяжек – горизонтальные перекладины, концы которых скрепляют два рядом стоящих стропила. Монтируются при помощи саморезов.

7. К угловым наклонным элементам (вдоль их сторон) крепятся нарожники при помощи гвоздей. К последним будут прикрепляться подкосы. Они служат опорой для основных деталей, снимают с них часть нагрузки, дабы избежать разлома по их длине.

Как монтируется стропильная система четырехскатной крыши .

8. Под подкосы устанавливают шпрингели для увеличения их прочности.

9. Учтите, что главные элементы, выходящие из углов под наклоном, должны монтироваться под прямым углом. В данном случае имеется в виду схождение друг с другом двух элементов размещенных по диагонали. Их стыковка проводится под прямым углом.

10. Если угловые элементы устанавливались вровень с краем стен, то их удлиняют при помощи кобылок. Именно на них будет монтироваться отвес, защищающий стены от осадков.

11. Далее на площадках монтируется обрешетка, которая будет гидроизолироваться и покрываться кровельными материалами.

Завершительным этапом будет фиксация стропил непосредственно к стенам здания. Для этого понадобится проволока толщиной около 5 мм, из нее вяжут хомут, накидывают его на ногу и затягивают. Свободный конец проволоки необходимо закрепить на металлическом крюке, который вбит в стену немного ниже от ее верха. Минимальное расстояние от ерша (крюка) до мауэрлата – 300 мм. Крепление производится через 1 стропильную ногу.

Интересное на сайте

Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »

Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

  • монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
  • установка центральных стропил;
  • монтаж угловых стропил, которые крепятся к диагональным брусьям;
  • установка затяжки, которая используется для закрепления ног у конька;
  • монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
  • установка подкосов, которые закрепляются на стропильной ноге и ригеле;
  • монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

  • пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
  • теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
  • гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
  • обрешетки в виде досок, к которым монтируется кровельное покрытие.

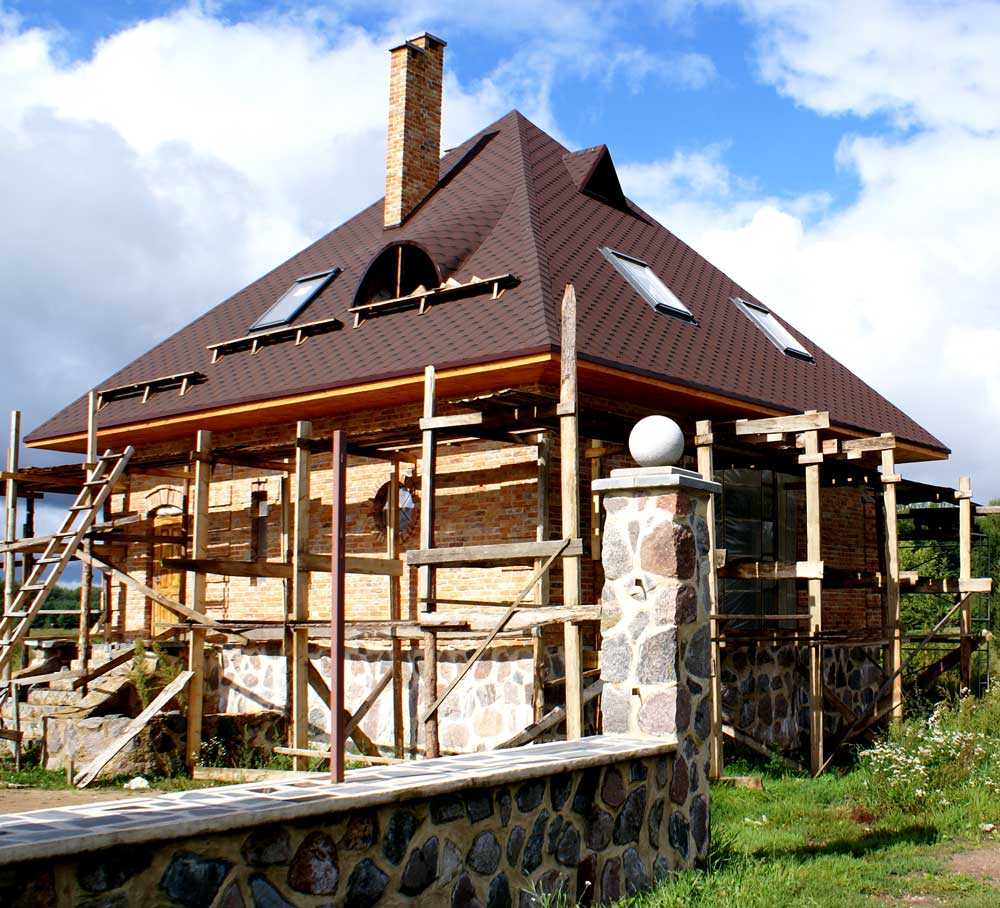

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Основу составляют стропила

Основной составляющей каркаса для построения кровельного покрытия считаются стропила или стропильные лапы. Другие комплектующие могут задействоваться, а могут и нет, отталкиваясь от архитектуры и размерности кровли.

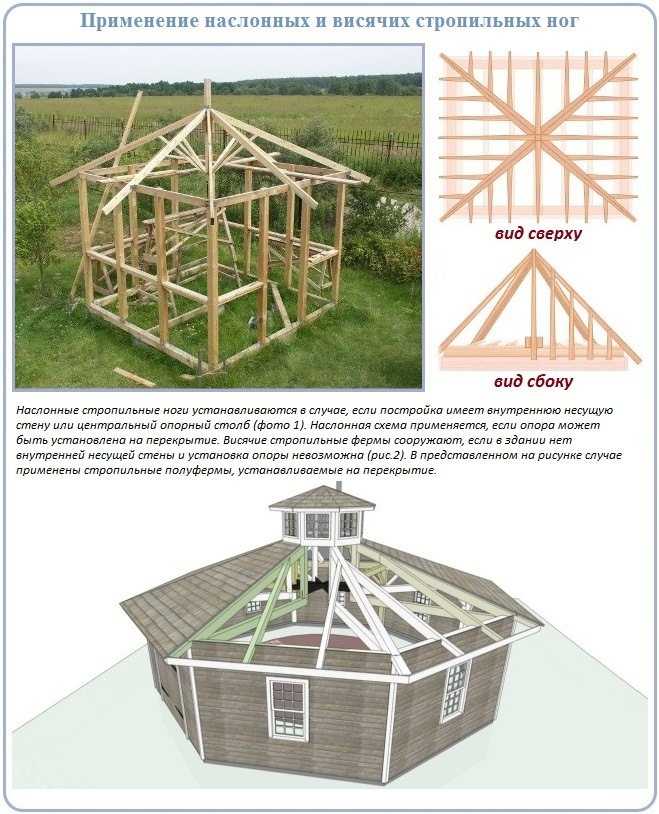

Стропила, идущие на сооружение двух покатой крыши разделяются на:

  • наклонные стропильные лапы, их 2 пяточки содержат прочные опоры. Низовой край такого стропила опирается на мауэрлат либо в конец сруба на потолке. Местом опоры для верхового участка способен выступить прогон, он представляется положенной балкой под коньком. В первичной вариации комплект стропил именуется распорным, а во втором – без распорного;
  • висячие модели. Их верх втыкается один во второй, а низ основывается на добавочной балке — затяжке. Затяжка сочетает 2 низовые пятки соседних стропильных лап, в итоге выходит ферма треугольником. Затяжка погашает процессы растягивания, за счёт чего на стенки влияет исключительно тяжесть устремлённая по вертикали. Структура висячих стропил считается распорной, но натиск на стенки не отдаёт.

Для прочности, сооружения снабжаются скосами и добавочными стояками. Создание костяка двух покатой крыши может проводиться без стропильного комплекта. Здесь поверхности скатных покрытий формируются балками, положенными прямиком на фронтоны, играющие несущую функцию.

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.
