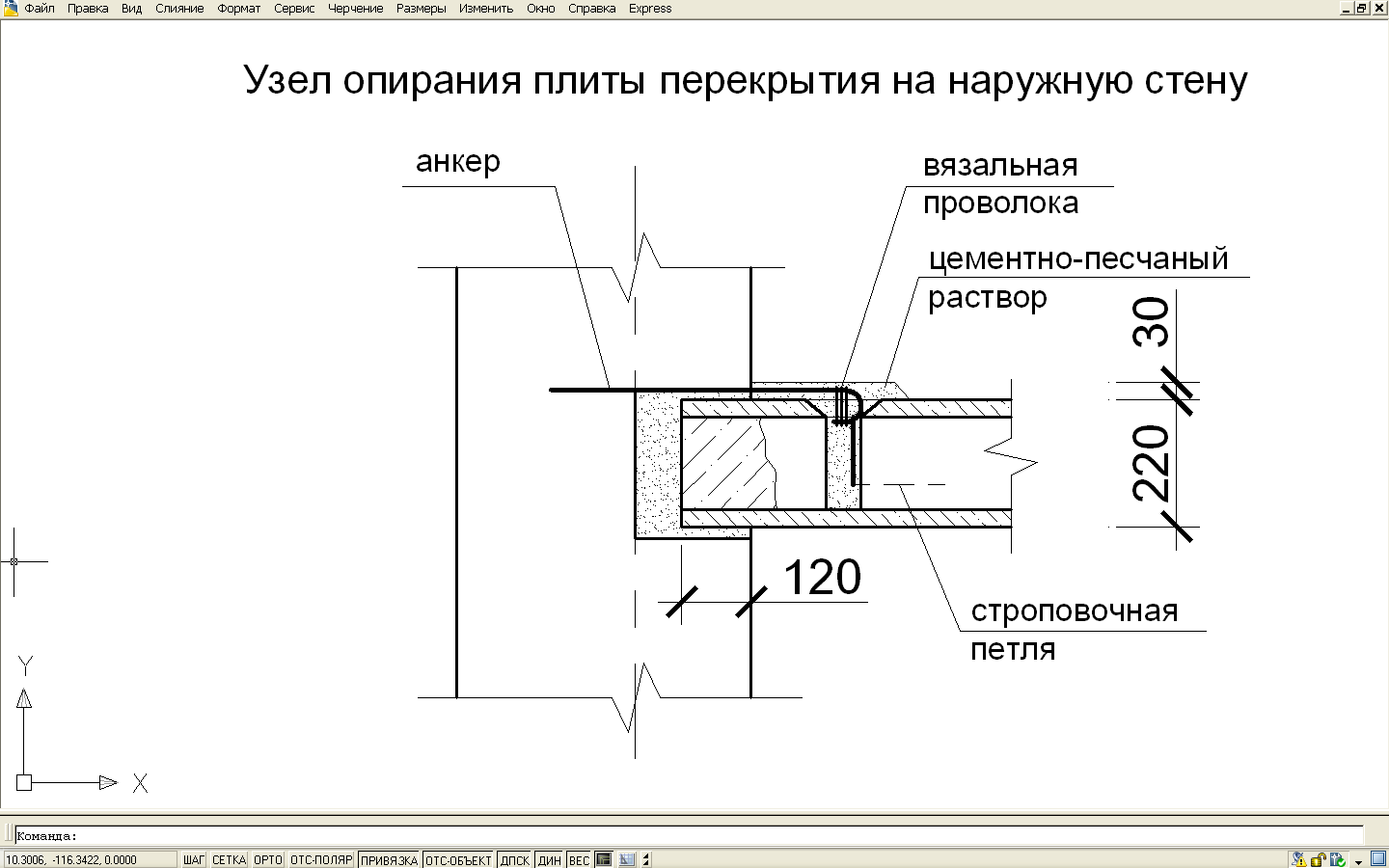

Узел опирания пустотной плиты на кирпичную стену

Утепление

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода. В качестве утеплителя можно использовать экструдированный пенополистирол. Нарисовал пример:

Буду рад вашим комментариям по теме статьи, каким-то дополнениям.Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке.

саша Здравствуйте. Толщина фундамента 400мм, толщина стены 560мм (400 гс+40 возд.зазор+120 кирпич), фундамент перекрыт плитами перекрытия 8й нагрузки. Свес кирпича снаружи будет 20мм, получается напуск несущей стены на плиту перекрытия 140мм (560-400-20). Выдержат ли плиты перекрытия? (дом 2этажа) [email protected]

Кирилл С вами ещё можно связаться?

Игорь Здравствуйте на плиту пустотную вдоль поставили несущую стену 380 мм.после подвала, сверху нагрузили перекрытие деревянными балками, второй этаж, поставили перегородку второго этажа, и еще опирание кровли. Также нельзя делать?

Дмитрий Игорь, здравствуйте. Если стена опирается только на эту плиту, то, конечно, нельзя. Плиты перекрытия не для этого предназначены.

Руслан Здравствуйте. Толщина стен 400мм положили панели пустотные 63-12 ;63-15 опирание получилось около 90-100мм. Вокруг предусмотрен сейсмопояс .Есть ли опасность ??

Руслан одна панель опирается на 100мм с одной стороны а с другой 80мм предусмотрен 2 эт

Илья Здравствуйте! Подскажите пожалуйста, у меня стоит фундамент из ФБС 40, утепленный с наружи 10см пеноплексом и обложен кирпичем стоя(6см). Я хотел со всех сторон дома выпустить ПП чтобы она встала заподлицо с кирпичем. Понял, что так делать нельзя. Подскажите как быть.

аааааа подскажите 6 см. хватит для операния плиты перекрытия

Технология укладки

Железобетонные изделия укладывают непосредственно с транспортных средств или предварительно складируют на участке штабелями, не превышающими 2,5 м. Между изделиями с двух концов на расстоянии от торца 300-400 мм размещают деревянные прокладки толщиной от 25 мм. Под нижнюю плиту помещают брус 200×200 мм. Если этого не сделать, то под общим весом она может переломиться.

Работа по укладке выполняется с помощью башенного или самоходного крана. Для его размещения необходимо найти прочную и ровную площадку. Изделия перемещаются с помощью строп. Для монтажа требуется 2-3 человека. При работе строго соблюдаются правила техники безопасности.

Подготовительные работы

Плиты проходят визуальную проверку поверхности. На них не должно быть трещин и сколов, наплывов бетона, пятен ржавчины и жира. Допустимые отклонения геометрии:

Характеристика	Показатель, мм
Длина до 4 м и более 4 м, мм	8 и 10
Толщина, мм	5
Ширина до 2,5 м и более 2,5 м, мм	6 и 8

Прочность бетона должна быть не меньше 70% от проектного значения. Показатель измеряют методом упругого отскока или ударного импульса.

Поверхность стен проверяется по уровню нивелиром, при необходимости очищается ото льда, снега или загрязнений. Если укладка происходит на фундамент, основание накрывается слоем рулонной гидроизоляции.

Монтаж плит перекрытия

Укладка плит начинается с угла, ближайшего к крану. Корректировка их положения происходит только в воздухе. Раствор на стену наносится непосредственно перед укладкой. В зимнее время при отрицательной температуре в раствор добавляют противоморозные добавки: поташ и нитрит натрия. Для ускорения процесса изготавливается каретка по размеру железобетонных изделий. После опускания плиты недочеты стыковки устраняют, двигая плиты ломами.

Все изделия размещают, ориентируясь по отметкам, сделанным на основе технологических карт. Нельзя переворачивать перекрытия, их нижняя часть гладкая, подготовлена под потолок, верхняя шероховатая, предназначена для устройства пола. Также в нижней плоскости расположена напряженная арматура.

Допустимые отклонения по стандарту СТО НОСТРОЙ 2.7.55-2011:

Наименование отклонения	Величина, мм
Расположение лицевой поверхности смежных плит при длине до 4000 мм; От 4000 до 7200 мм	8 10
Симметричность глубины опирания на пролете до 4000 мм От 4000 до 7200 мм	5 6

Возникают ситуации, когда необходимо сделать в плите отверстие или уменьшить ее длину. По намеченной линии выполняется разрез болгаркой, затем бетон выбивается кувалдой. Арматура отрезается автогеном.

Анкеровка

Плиты необходимо соединить между собой и со стенами. В многоэтажных зданиях процесс выполняется путем сваривания закладных деталей. В частном строительстве используют анкера из стальной арматуры. Для фиксации со стенами они имеют «Г»-образную форму. Между собой элементы связывают крест на крест, поперечно или «П»-образно.

Заделка пустот и стыков

Стыки перекрытий и отверстия для их перемещения замоноличивают цементно-песчаным или бетонным раствором. Величина крупного заполнителя не должна быть больше 1/3 размера стыка. Выбор материала зависит от величины зазора. Мелкие (до 20 мм) заполняют строительным цементным раствором марки М100. Он готовится на ЦЕМ I 42,5, подвижность смеси 5-7 см. Более крупные стыки закрывают бетоном. Если плиты приходится укладывать с большим разрывом, выполняется заливка бетона класса В20 с устройством опалубки и арматуры.

Для предотвращения попадания влаги внутрь пустотелых конструкций, их торцы заделывают бетонными цилиндрами или просто раствором на глубину до 150-200 мм. Если вода уже попала в пустоты, в нижней части высверливают дыры для вытекания.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Их выполняют разных форм и размеров — от 1,5 до 12 м в длину (с шагом в 100 мм). Чаще всего в ширину плиты изготавливают по 22 см, но встречаются размеры от 16 до 33 см.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

• сейсмические свойства региона строительства;
• действующие на здание и плиту нагрузки;
• параметры стен — толщину, высоту, материал изготовления;
• предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

• короткое время установки;
• низкую стоимость;
• надежность и долговечность в эксплуатации;
• простоту монтажа с помощью рабочих и автокрана;
• высокую шумоизоляцию за счет пустот.

У заводских плит перекрытия имеются свои недостатки:

• обязательное применение строительной техники;
• между ними остается расстояние;
• итоговая жесткость конструкции получается меньше по сравнению с монолитом.

Бетонные изделия растяжению сопротивляются хуже, чем сжатию. Последнему подвергается верхняя часть перекрытия, а нижняя — удлиняется. Для увеличения сопротивления вдоль плиты размещают арматуру. Поэтому изделие в продольном направлении может прогибаться вниз.

Порядок укладки межэтажных ЖБИ определяется проектом и рабочими чертежами и отличается количеством опорных узлов.

По двум сторонам

При таком варианте укладки плиты перекрытия опирание осуществляется на 2 несущие стены, находящиеся друг напротив друга. Изделие помещают на стены поперечной узкой стороной.

Этот способ распределения нагрузок наиболее экономичный и простой в монтаже. Применять его следует, когда прогиб не выходит за допустимые значения. Разрешенная нагрузка — до 800 кг/м³. Метод подойдет для ЖБИ с маркировкой 1ПК, 2ПК, ПК с круглыми пустотами.

По трем сторонам

Опирание плиты перекрытия на стены возможно по 3 сторонам. В этом случае 2 коротких и одна из длинных граней задвигаются на стеновые несущие элементы.

При этом варианте расположения гнется только свободная часть изделия. Продольный каркас вступает в работу, принимая напряжение растягивания не по всей длине, а лишь у висящего фрагмента.

Способ используется для монтажа в углах, в зданиях П-образной формы несущих конструкций. Плиты делают с усиленными торцами и приемлемой нагрузкой до 1600 кг/м³, обозначают ПКТ.

По четырем сторонам

Наиболее жесткие плиты с маркировкой ПКК выполняются со всеми армированными торцами. Они характеризуются увеличенной несущей способностью.

Они стоят дороже и применяются в сложных конструкциях, когда присутствует необходимость распределить достаточно высокие нагрузки. Такой вариант подойдет, если в дальнейшем планируется ставить дополнительные надстройки.

На стены плита укладывается всеми 4 сторонами. Для строительства малоэтажных объектов такие изделия использовать нерентабельно.

Виды и классификация материалов

Анкеры делят на два вида: фундаментный и болт молли.

Фундаментные болты – изделия для крепежа, имеющие вид прута с резьбой на одном конце и специальным приспособлением для того, чтобы удержать болт в середине фундамента. Он предназначен для удержания конструкций основания. Фундаментный болт используется во всех видах строительства: от стандартных построек до возведения дамб или атомных электростанций. Фундаментные болты способны обеспечить надежность в креплении основы. Они являются прочными, нехрупкими и неэластичными.

На торце каждой шпильки нанесена производственная маркировка, которая обозначает номинальный диаметр резьбы, а также длину самой шпильки с сантиметрах. Для некоторых шпилек, таких как М12, маркировка наносится на бирку, что крепиться к комплекту. Шпильки, которые предназначены для совместного применения с болтами при температуре зимнего наружного воздуха до -40°С, имеют обозначение ХЛ в маркировке.

Болт молли, иначе винт или металлический анкер, используется для крепления к основам, имеющим внутренние пустоты и значительно отличающимся низкой несущей способностью. Такими строительными материалами являются гипсокартон (сухая штукатурка), пустотные кирпичи, листы из гипсокартона, ДВП, блики с внуреней пустотою и прочий строительный материал.

Винты молли оборудованы специально разработанной цангой, которая с затягиванием винта имеет раскрытую форму и с окончанием процесса закрывается и плотно упирается в крепежный материал (основание) с внутренней его стороны. Наружная сторона цанги имеет упорную юбку с наличием одного или нескольких шипов, которые прячутся при затяжке в материал (основу) предохраняя цангу от проворачивания. В продаже можно приобрести цангу отдельно от болта.

Способы установки

Существует 3 основных способа опирания пролётных конструкций на стены, каждый из которых имеет как преимущества, так и недостатки:

1. По двум сторонам – плита работает по классической балочной схеме, как изгибаемый элемент, под действием постоянных и временных нагрузок. Подходит для монтажа в любом помещении.

   Плюсы: конструкция поддаётся элементарному расчёту, исключающем ошибки при подборе типа перекрытия.

   Минусы: повышенное значение опорных реакций приводит к необходимости обеспечения глубокой заделки пролётного элемента в стену для увеличения площади контакта.

2. По трём сторонам. Конструкция используется при необходимости формирования двухсветного пространства в высоком помещении, либо при устройстве лоджии в плоскости фасада здания. Существует 2 подвида такого опирания:
   • По двум коротким и одной длинной стороне.
   • По двум длинным и одной короткой стороне.

   Плюсы: в обоих случаях площадь контакта увеличивается, по сравнению с опиранием по 2 сторонам. Соответственно, давление от веса плиты на 1 см2 снижается, и глубину заделки допускается уменьшить.

   Минусы: перекрытие перестаёт подчиняться линейной зависимости при расчёте по 2 группам предельных состояний.

   При опирании возникают неравномерные прогибы, когда одна длинная сторона полностью лежит на опоре, а вторая выполняет роль пролётной конструкции, деформируясь под нагрузкой. Если рядом с такой плитой лежит элемент перекрытия, опёртый по 2 сторонам, то разница в прогибах может быть заметна невооружённым глазом.

3. По четырём сторонам – плита накрывает единой конструкцией всё пространство комнаты. Применяется, когда к помещению предъявляются особые требования (например, по обеспечению герметичности перекрытия).

   Плюсы: минимальное давление на опоры исключает локальное смятие. Допускается уменьшение площади контакта перекрытия со стеной.

   Минусы: при соотношении сторон плиты a/b или b/a < 2, конструкция начинает работать, как опёртая по контуру и требует двойного расчёта в продольном и в поперечном направлении. Это приводит к увеличению количества рабочей арматуры и, соответственно, удорожанию конструкции.

Как правильно укладывать?

Технологическая карта монтажа таких конструкций разрабатывается в зависимости от их типа конструкции и заключается в укладке ПП на рабочий раствор, в местах соединений.

В общем виде такие работы состоят из 3-х важных этапов:

1. Подготовка. Проверяют стены, чтобы они не расходились свыше 10 мм по высоте, лучше, если на несущие стенки в местах установки выполняется армопояс, особенно для возведенных из легких бетонных блоков. Место укладки плит обязано быть без дефектов и чистым.
2. Выбор схемы монтажа, чтобы обеспечить соблюдение проектных параметров опирания на стеки.
3. Укладка плит предполагает этап корректировки, когда плита висит на уровне 40 см над местом и проверяется соответствие ее расположения проектным отметкам, в случае необходимости выполняют корректировку. Раскладка плит выполняется в точности по проекту с соблюдением требований СНиП.

Как класть на несущие стены?

Для небольших площадей перекрытий, укладка плит выполняется на несущие стены.

Алгоритм монтажа перекрытий бригадой в составе такелажника и 2-х монтажников:

1. Такелажник проверяет чистоту и исправность монтажных петель на ПП.
2. При обнаружении они очищаются от бетона скальпелем, а от загрязнений железной щеткой.
3. Подается сигнал автокрановщику на подачу строп.
4. Крюки стропов закрепляются поочередно на монтажные петли.
5. Дается команда автокрановщику натянуть ветви стропов.
6. Проверяется прочность зацепки, после чего такелажник должен перейти в безопасное место и дать команду автокрановщику поднять ПП на высоту 20 см.
7. Проводится контроль надежности строповки, если замечаний нет, такелажник дает команду автокрановщику переместить ПП в монтажную зону.
8. 2-й монтажник выполняет подготовку места для установки плиты, очищает его от наплыва бетона, кусков льда и от загрязнений.
9. 1-й монтажник лопатой берет из ящика приготовленный бетонный раствор, наносит его на полки ригеля, кельмой ровно выравнивает слой.
10. 1-й монтажник подает сигнал автокрановщику о готовности подачи ПП.
11. Монтажники принимают ПП на высоте 200 мм от требуемого уровня перекрытия и направляют ее по месту укладки.
12. 1-й монтажник подает команду автокрановщику на плавное опускание ПП, при этом оба монтажника удерживают панель в процессе опускания.
13. 1-й монтажник контролирует стройуровнем точность установки ПП по высоте, по необходимости устраняют вместе со 2-м монтажником обнаруженные отклонения, изменяя толщину растворной постели.
14. 1-й монтажник контролирует установку панели в плане и, в случае необходимости, совместно со 2-м монтажником корректируют ее положение ломами.
15. 1-й монтажник дает автокрановщику крана сигнал на ослабление стропов, их выводят из монтажных петель.
16. Сварщик сваривает закладные элементы согласно проекта.
17. Монтажники уплотняют все стыковочные швы бетонным раствором.

Монтаж плит перекрытия — в видео:

Монтаж панелей ПК

Укладка плит перекрытия начинается с ближнего к крану угла либо от стены с вентиляционным каналом. В любом случае для строповки достаточно двух монтажников. Работы обычно производят с машины, доставившей ПК изделия на объект, чтобы сократить время на разгрузку. Чтобы обеспечить проектное опирание, длина пролетов предварительно измеряется рулеткой.

В картах ТТК подробно указано, как правильно укладывать плиты на фундамент с минимальными затратами времени:

• строповка за монтажные петли – крюками строп либо специальными грузозахватными приспособлениями;
• подача изделия к месту установки – рабочие находятся на безопасном расстоянии, разворачивают панель в проектное положение баграми на весу;
• укладка – после разравнивания постели раствора в него утапливается продольная арматура посредине опорной поверхности (3 см от края для железобетона, 6 см для кладки), плита перекрытия выравнивается с двух сторон, плавно опускается на место, стропы остаются натянутыми.

При необходимости ж/б изделие корректируется ломами в течение первых 10 минут относительно оси стены. Затем стропы ослабляются полностью, нижний работник контролирует горизонталь в двух направлениях.

При монтаже первой плиты фундамент не может использоваться для хождения рабочих, независимо от ширины ленты. Необходимо использовать подмости, стремянки, леса. Затем сборное перекрытие монтируется согласно схеме раскладки, плиты укладывают вплотную друг к другу длинными сторонами. Бетонные (реже пенополистирольные) заглушки обычно укладывают в пустоты по торцам после монтажа всего сборного перекрытия подвала.

Особенности кладки плиты

Установка перекрытия выполняется с помощью подъемного крана. Кроме крановщика, нужно 3 рабочих. Один зацепляет стропы к крепежным петлям плиты, а 2-мя осуществляется установка на стену. Если между монтажниками и машинистом крана отсутствует видимость, необходим еще человек. ПК нужно укладывать жестко, сверху и снизу плиты — кирпичи. При укладке ПБ используют шарнирное закрепление.

Следует учитывать что в опалубных плитах запрещено делать технологические отверстия и укорачивать их. Это снижает прочность существующей конструкции, поскольку в опорных зонах у них усиленное армирование. Возможность опирания пустотных изделий на третью сторону следует выяснять у производителя. Это может привести к растрескиванию. Не стоит перекрывать одной ПК или ПБ два пролета.

Треснувшей

Иногда из-за неправильной транспортировки или хранения происходит растрескивание изделия. Если трещины 4—10 мм и их много, лучше отрезать поврежденную часть и не использовать ее. Если брак небольшой, изделие пустить в ход можно с соблюдением следующих правил установки:

• Использовать в месте, где будет наименьшая нагрузка, например, для чердачного перекрытия.
• Монтировать между двумя целыми ПК или ПБ, тщательно скрепив их.

Недостаточной ширины

Если при проектировании здания не учитывались существующие стандарты, случается что ширина перекрытия не совпадает с размерами помещения. Используют 4 способа заделки недостающего пространства:

• Отрезать от ПК или ПБ полосу необходимой ширины.
• Промежутки заложить провисающими сетками, которые опираются на верх перекрытий или перекрытия и стены. Заполнить бетоном.
• Снизу подвязать опалубку, проложить арматуру, залить.
• Когда ширина небольшая, монолитному способу иногда предпочитают заделку кирпичом. «Дырки» оставляют у стен, камни кладут тычком таким способом, чтобы одним краем они лежали на кладке, а другим упирались в плиту. Для усиления, перед стяжкой пола можно проложить это место сеткой или тонкой арматурой (6 мм).

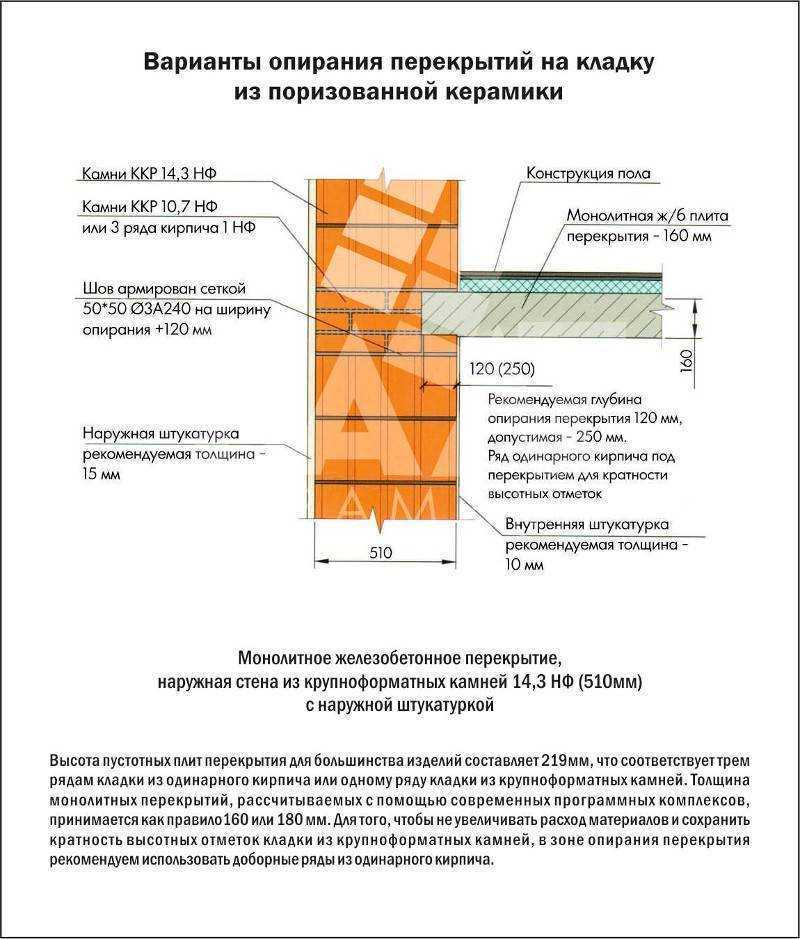

Подготовка опорных конструкций из разных материалов

Габариты плит перекрытия и схема их укладки планируется на стадии проектирования здания. Чтобы правильно их уложить, нужно обеспечить ровность поверхности несущей конструкции. За 300-400 мм от края стен устанавливаются метки расположения плит. Последний ряд кладочных или других материалов выполняется строго по уровню.

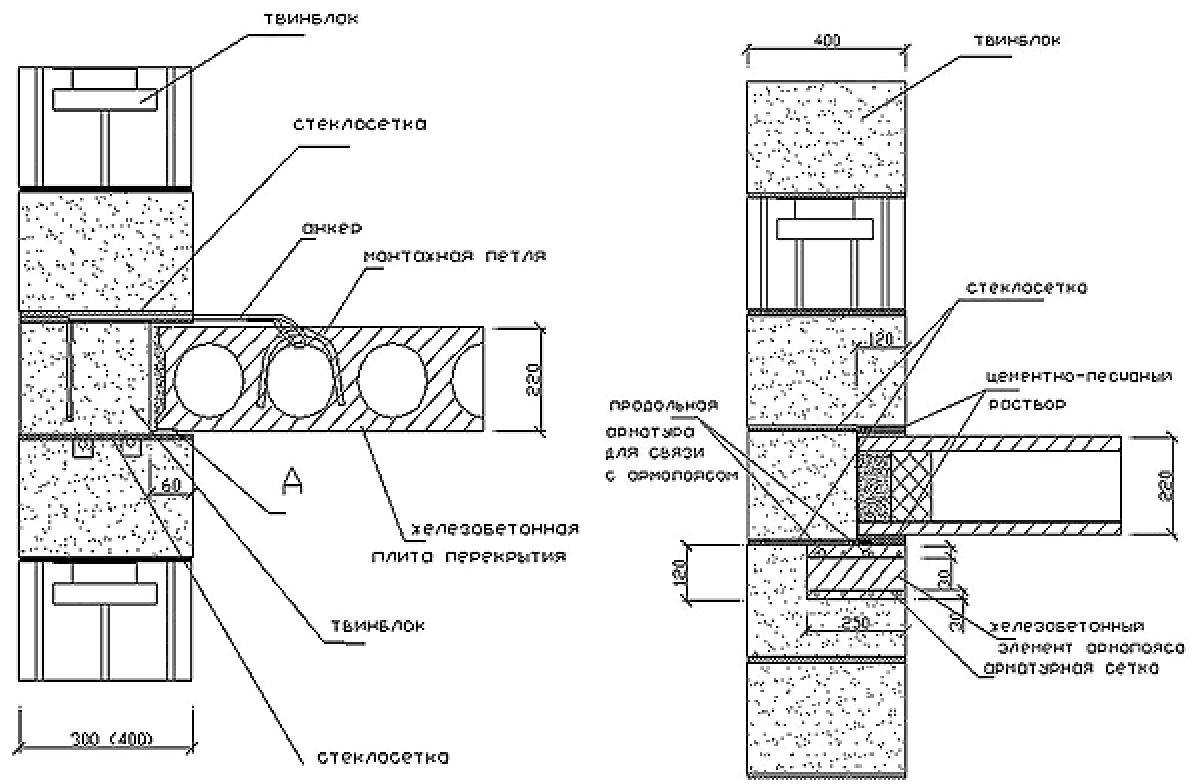

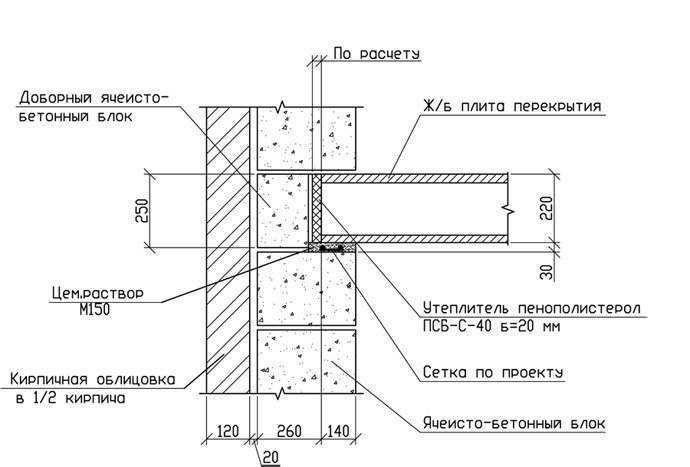

Для несущих конструкций, выполненных из газобетона, пенобетона, пористых и керамзитных блоков требуется устройство армирующего пояса на высоту 200 мм. Его ширина составляет 150 мм – рекомендуемая величина опирания. Оставшееся пространство до внешнего края стены закрывается доборным элементом. Между ним и плитой оставляют зазор для деформационного шва и утепления. Армирующий пояс представляет собой монолитный бетон класса не меньше В15 и пространственный каркас из прутков сечением 8-10 мм.

При укладке перекрытий на кирпичное, бетонное или монолитное основание дополнительных слоев для распределения нагрузки не требуется. Нормативные минимальные показатели величины опирания для разных материалов:

• кирпич – 120 мм;
• стальная конструкция – 70 мм;
• железобетон – по трем сторонам 40 мм, по двум сторона пролета до 4,2 м – 50 мм, по двум сторонам пролет 6 м – 80 мм;
• газобетон – 150 мм.

Плиты пустотные ПБ высотой 220 мм должны опираться на 80 мм, высотой более 220 мм – 100 мм. Максимальная глубина опирания изделий по СП 335.1325800.2017 не может превышать 150 мм.

Под пустотелые и сплошные плиты готовится раствор из цемента и песка, толщина «постели» 20 мм, для ребристых плит такая прокладка не нужна. В раствор помещают стальные пруты или армирующую сетку.

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

• длины изделия;
• массы пролетной конструкции;
• толщины капитальной стены;
• наличия теплоизоляции и облицовки;
• сейсмостойкости строения;
• вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные

Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Виды изделия

Плиты бывают плоские или ребристые (ПКЖ). Плита крупнопанельная железобетонная имеет П-образное сечение. Используются при строительстве промышленных и технических объектов, в условиях повышенных нагрузок и большой длины пролетов. Ребра жесткости увеличивают несущую способность. В жилом строительстве используются для отделения первого этажа от подвала, поскольку сечение такого вида не позволяет получить ровный потолок.

Плоские плиты выпускают с пустотами или со сплошной заливкой (ПТ). Плита техподполья используется в общественных зданиях для перекрытия каналов под полом. При строительстве частных домов может использоваться как доборный элемент для настила над небольшими пролетами коридоров, санузлов. В жилом строительстве применяются круглопустотные изделия. Они дешевле, меньше весят и установка их проще. Пустоты с воздухом помогают лучше сохранять тепло и увеличивают звукоизоляцию. В зависимости от способа производства они делятся на 2 вида.

Круглопустотные опалубные

ПК применяют в частном строительстве более 20 лет. При изготовлении используют многоразовые формы размеров (опалубку). Для удешевления продукции используется опалубка стандартных параметров. Цена изделия по индивидуальным размерам будет намного дороже. Толщина плиты 220 мм, В зависимости от ширины и длины предусмотрены варианты, что представлены в таблице:

Параметр	Показатель
Ширина, м	1,0
1,2
1,5
1,8
Длина, м	От 2,7 до 9 с шагом 0,3

Непрерывного изготовления

ПБ — изготавливают по новой технологии на непрерывном конвейере, потом режут. Они имеют более гладкую поверхность, что существенно упрощает дальнейшую отделку. Изготавливаются из более крепкого бетона. По заказу клиента длина может быть любой, с точностью до 10 мм. Возможен распил торцевой стороны изделия под углом. Единственным недостатком является ширина, она стандартная — 1,2 м.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

• габаритный размер пролета и длина железобетонного изделия;
• величина распределенной и точечной нагрузки на бетонное перекрытие;
• разновидности нагрузок — статические, динамические;
• толщина несущей стены из кирпича;
• тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Утепление

Перекрытие из сборных железобетонных плит нуждается в утеплении в случае, когда оно подвальное или чердачное. Сначала заполняют соединительные швы и другие неровности. Они возникают вследствие выравнивания плит по нижней плоскости, которая будет служить потолком. Работы ведут раствором из цемента и песка.

Когда цемент высохнет, плиты покрывают пароизоляцией с необходимым нахлестом, у которой проклеивают все стыки. На пленку укладывают выбранный утеплитель. Толщина слоя должна быть установлена при теплотехническом расчете.

Пароизоляционную пленку стоит использовать только в случае с минеральными утеплителями. Если же используется утеплитель из полимера, такого как эск-трузионный пенополистирол, то обходятся без паро- и гидроизоляции. Эта способность обусловлена особой структурой, напоминающей закрытые ячейки. Стоимость такого вида утеплителей выше, чем минеральных, но этот недостаток отчасти компенсируется тем, что отпадает необходимость приобретения и установки пленок.

Когда толщины плит утеплителя не достаточно, то их укладку производят в два слоя. Швы располагают в разных местах. По утеплителю выполняют стяжку пола цементно-песчаным раствором. Ее армируют сеткой с ячеей 100×100 мм. Поверх стяжки уже монтируют любое напольное покрытие.

Можно воспользоваться особыми утеплителями:
пенополиуретаном и целлюлозным утеплителем. Их напыляют на поверхность под давлением, что позволяет заполнить все неровности без швов.

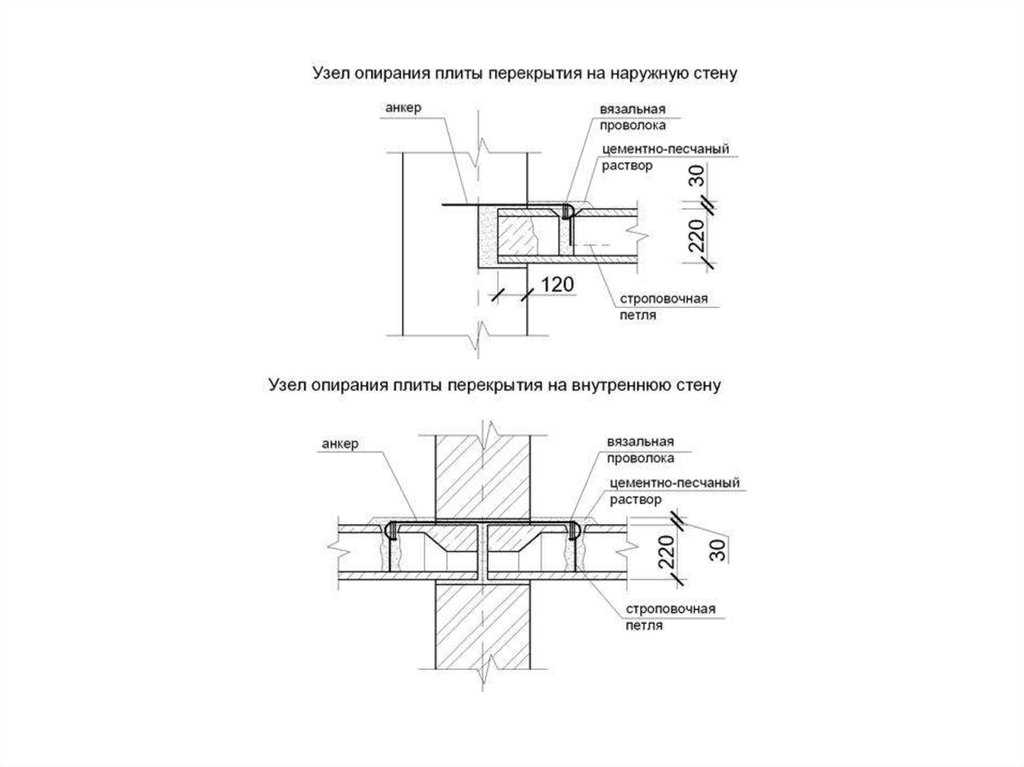

Узел опоры плит

Для того, чтобы сделать перекрытие, способное нести большую нагрузку, недостаточно выбрать прочную плиту. Нужен деликатный подход к этому узлу. Необходимо грамотно провести расчеты с учетом того, что перегородки не могут служить опорой.

Любой материал для стройки обладает маркировкой, указывающей на параметры изделия (устойчивость к землетрясениям, несущая способность и прочие). Относится это не только к плитам из железобетона. Кирпичи, применяемые для строительства, также должны соответствовать вашим требованиям. Небольшой пример: многоэтажный дом не стоит строить из двойного силикатного кирпича с маркой М150.

Следует четко для себя уяснить, что узел перекрытия – важный элемент с момента проектирования до завершения строительства

Вдобавок к этому, стоит обратить внимание на еще один существенный момент, связанный с перекрытием – место опоры кирпичной стены на фундамент:

1. Он должен быть надежен и рассчитан на большое давление. Стоит избегать слабых мест, в которых основание дома может значительно осесть. От этого перекрытие может искривиться.
2. Фундамент должен иметь ширину больше, чем кладка из кирпича. Иначе последует изменение формы несущих стен вследствие ослабления кладочного раствора.
3. Толщина плиты перекрытия и кирпичной стены должны соответствовать друг другу. Это работает только в случае с качественным кирпичом, изготовленном по ГОСТу.

Монтаж монолитного армопояса

Для стен из пенобетона, газобетонных блоков и других материалов с невысокой плотностью обязательно создание монолитного армопояса перед укладкой межэтажных плит перекрытия. Он устанавливается по всему периметру капитальных стен, его ширина равняется ширине стены. Его установка проводится по стандартной технологии: монтируется опалубка, в нее укладывается арматурный каркас, заливается бетонный раствор.

При установке армопояса важно соблюдать следующие требования:

• Оптимальная высота составляет 20-40 см, в любом случае она должна быть не меньше высоты используемого для кладки газобетонного или пенобетонного блока.
• Толщина арматуры, используемой для каркаса, составляет не менее 8 мм. Каркас скрепляется при помощи варки, также может использоваться жесткая вязка проволокой.
• Оптимальная марка бетона для создания армирующего пояса – не ниже В15, она должна соответствовать марке раствора, используемого для кладки.

Армирующий пояс предназначен для равномерного распределения нагрузки от уложенных плит на несущие конструкции и фундамент. Он обеспечивает прочность возводимого здания и предотвращает его преждевременное разрушение из-за сниженной площади стен. В нем устанавливаются арматурные крепления, которые обеспечивают надежную фиксацию перекрытий. Поскольку он представляет собой холодную конструкцию, необходимо позаботиться о дополнительной теплоизоляции. Плиту можно устанавливать только после окончательного высыхания монолитного бетонного пояса.

Опирание плиты перекрытия на кирпичную стену снип

Опирание перекрытия плиты на стену — один из показателей надежности, безопасности и долговременности срока службы здания. От грамотной установки плит зависит многое, поэтому все нормы и правила регламентируются государственными органами. Существует специальный документ — СНиП, собравший свод этих стандартов.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

• сборно-монолитные;
• многопустотные;
• изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

1. Назначением здания — жилое, производственное, административное.
2. Материалом, из которого изготовлены несущие стены и их толщина.
3. Размером перекрываемого пролета между стенами.
4. Размером ЖБ плиты перекрытия и ее веса.
5. Будущими нагрузками на перекрытия.
6. Сейсмическими показателями местонахождения здания.

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания

Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания

При строительстве зданий из кирпича кладка ведется вплотную до будущего потолка, при этом важно оставить небольшие ниши для установки перекрытий. Узел опирания плиты перекрытия на стену создается с учетом следующих условий:

• торцы плит не должны опираться на кирпичную кладку. Например, при нахлесте в 12 см ширина ниши должна составлять 13 см;
• состав раствора для кладки и фиксации перекрытий должен быть идентичным;
• пустоты, образуемые в каналах, следует заполнять бетонными вкладышами. Они изготавливаются на заводе вместе с плитами.

Минимальное опирание плит перекрытия на кирпичную стену не нормируется в случае, если на торцевые стенки ЖБ-изделие ложится одной боковой стороной. Монтаж выполняется так, чтобы кладка, которая будет выше перекрытия, не ложилась на образованные крайние пустоты.

Монтаж перекрытий

Работы по установке перекрытий осуществляются бригадой строителей из четырех человек:

• машинист крана, который подает плиту,
• такелажник, выполняющий стропление плит,
• два монтажника, занимающиеся координацией плиты и помещением ее в заданное место.

Опирание плит перекрытия на кирпичную стену при этом является одной из наиболее важных процедур, требующей строгого соблюдения нормативов.

Перед проведением монтажных работ обязательно нужно выровнять гребень кирпичной кладки. Если этого не сделать, плита будет неустойчива. Промежутки, возникающие между плитами, заделываются цементным раствором.

Особенности монтажа перекрытий для зданий из газобетона

Опирание перекрытия плиты на стену производится на кольцевой армированный пояс, который монтируется по ее периметру. Такая монолитная бетонная лента, охватывающая все здание, обязательна, если величина опирания составляет менее 12 см. Рекомендуются следующие параметры для армопояса:

• толщина 12 см;
• ширина 25 см;
• глубина опирания такая же, как и для железобетонных перекрытий.

В сочетании с прочными железобетонными плитами армированный пояс создает жесткую конструкцию, которая оказывает достаточное сопротивление строения аварийным воздействиям, температурным перепадам и усадочным деформациям.

Если величина опирания перекрытия на стену составляет более 12 см, то здание в дополнительном армированной поясе не нуждается. В таких случаях достаточно соорудить армированный пояс из кольцевого анкера по внешнему периметру плит.
