Маркировка плит перекрытия и расчет их количества для дома

Расшифровка обозначений

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

Маркировка	Тип и особенности плиты
П, ПП, ПТС	Полнотелые монолитные перекрытия
ПГ, ПР	Сплошная ребристая плита
ПВ	То же, с проемами для вентиляции
ПС, ПФ	То же, с отверстиями для фонарей
ПЛ	То же, для легкосбрасываемой кровли
ПОВ, ПОС, ПОФ, ПОЛ	Арочные и сводчатые ребристые плиты с аналогичными свойствами

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Обозначение плит	Толщина, мм	Тип пустот, особенности	Номинальное расстояние между центрами пустот в плитах, не менее мм	Диаметр, мм
1ПК (1 может не указываться)	220	Круглые	185	159
2ПК	140
3ПК	127
4ПК	260	То же, с вырезами в верхней зоне по контуру	159
5ПК	Круглые	235	180
6ПК	233	203
7ПК	160	139	114
ПГ	260	Грушевидные	Назначают в соответствии с параметрами формовочного оборудования предприятия изготовителя пустотных плит
ПБ	220	Изготовленные методом непрерывного формирования

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

Маркировка	Размеры: Д×Ш×В, см	Вес, кг	Несущая способность, кг/м2	Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8	158×99×22	520	800	2940
ПК-30.10-8	298×99×22	880	6000
ПК-60.18-8	598×178×22	3250	13340
ПК-90.15-8	898×149×22	4190	40760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8	238×120×22	380	800	3240
ПБ 30.12-12	298×120×22	470	1200	3950
ПБ 100.15-8	998×145×22	2290	800	29100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т	597×149×25	1230	500	12800
4ПГ 6-4 АтVт	597×149×30	1500	820	14150

Зачем нужны

Главным образом плита днища колодца справляется со всей нагрузкой строения. Как следствие, установленные сверху железобетонные кольца не смещаются даже в условиях подвижности почвы. Если в вашей местности грунтовые воды залегают высоко, то плита на днище защищает источник от проникновения влаги

Важное требование, предъявляемое к этому изделию – коррозийная стойкость. Для этого используется специальный бетон, справляющийся с негативным воздействием окружающей среды

Что касается плиты перекрытия (далее ПП)домашнего колодца, то она также выполняет важные защитные функции от проникновения в источник мусора, посторонних предметов и прочее. Некоторые изделия в своей комплектации имеют отверстия под крышку, что также позволяет организовать оголовок шахты.

Кроме всего прочего, данная технология используется при обустройстве канализационного колодца. Особенно тогда, когда необходимо обеспечить герметичность. В противном случае стоки будут уходить в грунт и загрязнять окружающую среду.

Технические требования

Основание изготавливается из прочного армированного бетона, марка которого должна быть не ниже М-200. Он обязан соответствовать таким техническим требованиям:

Коррозийная стойкость и класс водонепроницаемости W4.
Армирование – сталь В-1.
Прочность на сжатие – В.
Удельная эффективная активность до 370 Бк/кг.
Морозоустойчивость – не меньше F50. Должен быть рассчитан на более 100 циклов заморозки/разморозки.

Также предусматривается ГОСТ на соблюдение технических требований. Согласно ему, изделие должно соответствовать определенной прочности, устойчивости и жесткости к трещинам.

Из чего лучше сделать

Плита перекрытия может быть выполнено из разных материалов:

Бетон.
Железобетон.
Пластик.

Пластмассовое днище – не самое лучшее решение, если подземные воды располагаются высоко. Под их давлением пластик начнет выдавливать наружу. Что касается пластиковой крышки, то это хороший вариант, так как питьевой источник будет защищен от посторонних предметов, а само обустройство будет достаточно простым.

Если изготавливается своими руками, то можно залить основание и крышку бетоном. В этом случае сооружается опалубка, а цемент должен иметь высокую прочность. Альтернатива этому – ЖБ-плиты для колодцев. Укладывать их необходимо при помощи специальной техники, однако в условиях пучения грунта это идеальное решение.

Установка

Теперь предлагаем рассмотреть последовательность того, как положить днище и ПП в процессе строительства колодца.

На первом этапе осуществляется изготовление котлована, при необходимости откачивается вода.
Далее сооружается дно. Перед тем как его уложить, необходимо тщательно выровнять низ котлована. Грунт предварительно уплотняется и подготавливается песчаная подушка, которая также трамбуется. Изделие укладывается строго по уровню.
Сверху днища на цемент устанавливается первое кольцо. Чтобы обеспечить необходимую герметичность. Дополнительно места стыков покрываются гидроизоляцией.
Все последующие кольца устанавливаются и скрепляются специальными металлическими скобами.
Сверху укладывается элемент перекрытия.

Качество арматуры

Каркас упрочнения в железобетонной конструкции, а также петли должны быть выполнены из высококачественных материалов. К арматуре выдвигаются определенные требования, благодаря соблюдению которых удается добиться нужных показателей прочности и жесткости всей конструкции.

Требования по качеству арматуры внутри плиты и петель:

В П-образных плитах допускается использовать арматуру из сталей, указанных в проектной документации
Размеры и форма петель, закладных обязательно соответствуют ГОСТам, чертежам конструкции, особенностям эксплуатации, требуемым свойствам
Натяжение арматуры выполняют электромеханическим/механическим методами
Коэффициент напряжения в каркасе после натяжения отклоняться от установленного в проекте может максимум на 10%

Правильные расчеты и высококачественные изделия – залог того, что построенная из П-образных плит конструкция получится надежной, прочной, способной выдерживать установленные нагрузки и обеспечить длительный срок эксплуатации здания.

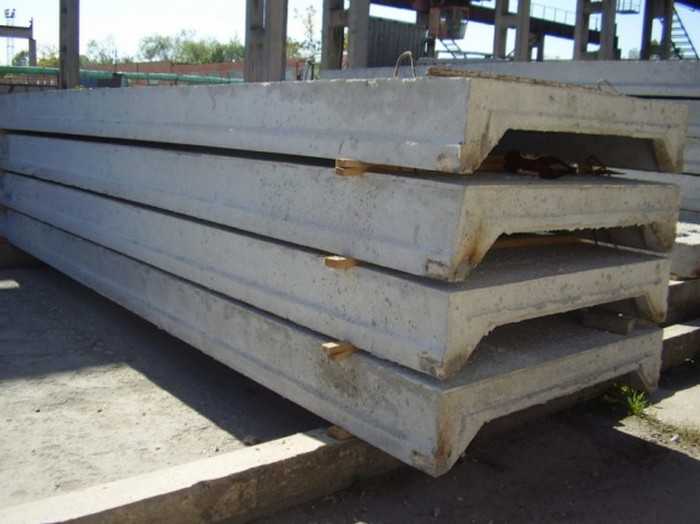

Особенности

П-образная плита перекрытия производится в формате цельного бетонного монолита с арматурой внутри и вспомогательным продольным элементом, который призван выполнять функцию балки, работающей на изгиб.

Для минимизации воздействия поперечной нагрузки в конструкции используют поперечные ребра. Благодаря объединению двух материалов (бетон и металл) удается достичь максимальной прочности и компенсировать, перераспределить, воспринять разные типы нагрузок.

Разные задачи предполагают использование разных типов плит. Так, в индивидуальном строительстве чаще всего используют сплошные, плоские либо пустотные плиты, в возведении промышленных зданий актуальны ребристые.

Процесс изготовления плит простой: в специальной металлической форме собирают каркас из стальной арматуры, монтажных петель, потом заливают приготовленную по правилам (чтобы добиться максимальной прочности) бетонную смесь. Далее раствор вибрируется и подвергается температурно-влажностной обработке, в течение 4 недель сохнет и набирает прочность.

Особенность конструкций описываемого типа – наличие ребер, которые обычно располагаются в одном/двух направлениях по плоской поверхности. Благодаря П-образной форме удается добиться максимальной прочности при воздействии изгибающей нагрузки, но значительно уменьшить вес. Правда, неровная форма ограничивает использование изделия – в частном строительстве плиты выбирают только для обустройства подвалов и чердаков, часто – гаражей.

Основное условие в процессе работы – соблюдение шага несущей стены, не превышающего 6 метров. Вся конструкция перекрытия рассчитывается заранее, вручную либо по специальной программе. Если говорить о производстве в промышленных масштабах, то плиты могут быть сделаны из бетона разного типа – тяжелого, легкого, силикатного.

Виды и формы

Бетонные днища для колодцев, равно как и плиты перекрытия, бывают нескольких форм:

Квадратные.
Круглые.
Прямоугольные.

Перекрывающий элемент ПП-10 в продаже встречается с круглым отверстием, позволяющим обустраивать люк. Железобетонные изделия делятся на две группы:

Изготовление осуществляется из проницаемого бетона, который способен справляться с нагрузкой, равномерно распределенной до 5 кПа. Расчет происходит, исходя из вероятности наезда на крышку перекрытия автомобиля.
Используется бетон низкой проницаемости, который рассчитывается на определенное давление грунта. Если дополнительно необходимо выдержать нагрузку автомобиля, то предпочтение отдается изделиям ПД-6 или ПД-10.

Монтаж

В процессе монтажа панелей необходимо придерживаться некоторых правил. Для укладки П-образных плит используют автомобильный/башенный подъемный кран. Если из плит создаются межэтажные перекрытия, обязательно нужно позаботиться про технику, способную поднимать железобетонные изделия нужных габаритов на указанную высоту.

В Москве и регионах найти фирмы, предоставляющие в аренду такой спецтранспорт, не составит труда. Крепление плит осуществляется благодаря наличию петель для монтажных/такелажных работ.
Процесс установки перекрытия:

Нанесение слоя свежего бетонного раствора на торцы/поверхности, куда планируется крепить плиты.
Панель с помощью четырех строп аккуратно навешивается на крюк горизонтально и дальше поднимается на нужную высоту.
Плита выравнивается в пространстве, осуществляется установка ее на место. Все работы проводятся быстро, чтобы цемент застыть не успел.
Панели обязательно нужно укладывать ровно, щель выдерживается максимум 7 сантиметров, потом заливается раствором, что обеспечивает гладкость поверхности перекрытия.
Все монтажные петли плит, расположенных рядом, скрепляются надежным стальным прутом, обязательно присоединяются к стене дома анкерами.

Монтируя плиты таким образом, удается получить плоскую ровную поверхность перекрытия. Если нужно убрать ненужную часть плиты (сделать в ней отверстие под люк либо укоротить по размерам), делают это с использованием обыкновенной болгарки и дисков по металлу/бетону, лома.

Предъявляемые требования

Все П-образные плиты до поступления в продажу обязательно проходят проверку качества

Тем не менее, при выборе изделия желательно иметь представление о том, какими должны быть плиты, на что обратить внимание и какие характеристики учесть

Требования, которые предъявляются к готовым П-образным плитам:

Точное соответствие размерам параметрам, указанным в ГОСТе для данного типа ребристых панелей
Соответствие всем указанным в документации стандартам жесткости, прочности, стойкости к морозу, появлению трещин и т.д. (определяются в процессе испытаний)
Наличие монтажных и закладных петель, которые выполняются из стали указанного стандарта, четко определенного диаметра (все металлические элементы в обязательном порядке покрываются антикоррозийными составами, формы для заливки точно соответствуют стандартам)
Отсутствие каких-либо дефектов, видимых повреждений (сколов, трещин и т.д.) на поверхности плиты

Размеры

Все П-образные плиты перекрытия размеры предполагают из трех основных параметров: это толщина, длина, ширина. Согласно стандартам и нормативам, высота плиты должна быть равна 22 сантиметрам. В некоторых случаях по спецзаказу предприятия производят изделия с меньшей толщиной, равной 16 сантиметрам. Разница в этих двух типах плит заключается в диаметре технологических отверстий и уровне шумовой изоляции.

Длина плиты покрытия ребристой (ПКЖ) может варьироваться в достаточно ощутимых пределах – 2-12 метров. Обычно при проектировании зданий применяют перекрытия длиной 3.6-7.2 метра. Если же нужны плиты меньшего либо большего размера, необходимо делать специальный заказ на заводе.

Ширина плиты может быть равна 1 метру, 1.2, 1.5, 1.8. Очень редко можно найти квадратные плиты, которые всегда предполагают более высокую стоимость. Часто в проект вносят несущие элементы, обладающие стандартной шириной – 1 метр.

Стандартные размеры плит по ГОСТу: 3 х 12, 3 х 6, 3 х 18, 1.5 х 6. В зависимости от габаритов меняются и вес, способность выдерживать те или иные нагрузки. Обычно в строительстве используют плиты весом 770-820 кг/м3, для конструкций с большой нагрузкой актуальны тяжелые плиты (2500 кг/м3).

Расшифровка маркировок плит

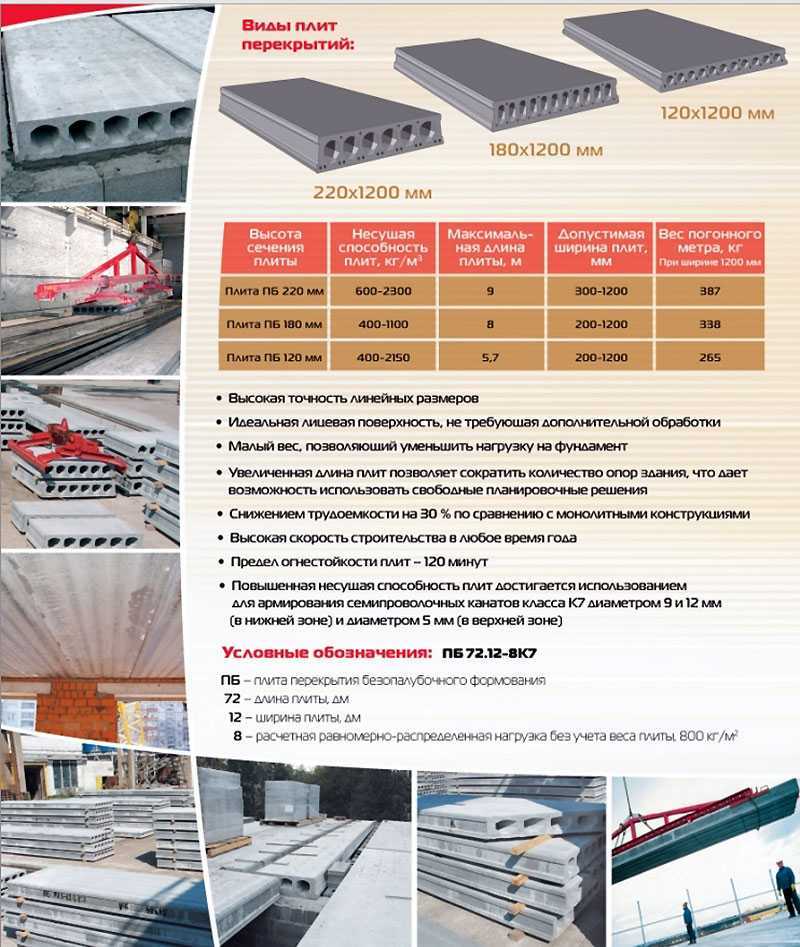

Пример расшифровки пустотелой плиты ПБ 75-12-16:

ПБ – плита пустотелая толщиной 220 мм, изготовленная по технологии безопалубочного формования;
75 – длина, 75 дм или 7,5 м;
12 – ширина, 12 дм или 1,2 м;
16 – предельно допустимая нагрузка, 16 кПа или 1600 кг/м2.

Фото 6. Железобетонные изделия серии ПБ

Пример расшифровки ЖБИ марки ПК 65-15-8:

ПК – плита круглопустотная толщиной 220 мм, изготовленная методом опалубочного формования;
65 – длина, 65 дм или 6,5 м;
15 – ширина, 15 дм или 1,5 м;
8 – предельно допустимая нагрузка, 8 кПа или 800 кг/м2.

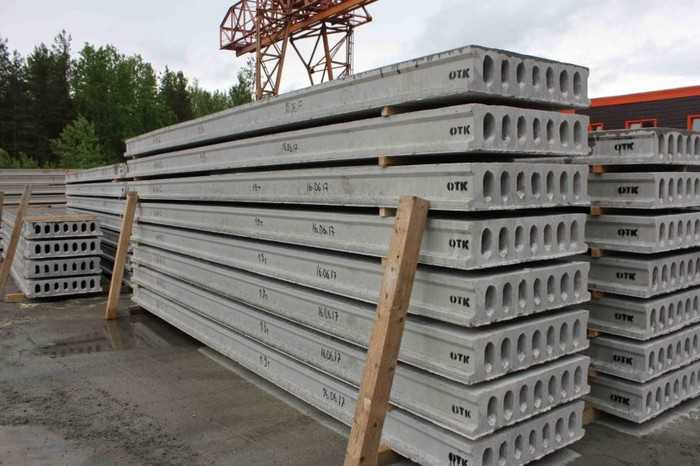

Фото 7. Железобетонные изделия марки ПК

Пример расшифровки ребристой плиты 2ПГ 6-4 AтVт:

2ПГ – изделие с продольными ребрами жесткости без проемов, высотой 300 мм;
6 – длина 6 м;
4 – индекс несущей способности, 4 кПа или 400 кг/м2;
AтV – класс напрягаемой арматуры;
т – изготовлена из тяжелого бетона.

Фото 8. Ребристые плиты

Пример расшифровки сплошного ЖБИ марки П 60-12-3,5:

П – плита сплошного сечения;
60 – длина, 60 дм или 6 м;
12 – ширина, 12 дм или 1,2 м;
3,5 – класс прочности бетона, В3,5.

Фото 9. Железобетонные изделия сплошного сечения

Использование плит ПП 15-1 для колодцев

Плиты ПП 15-1 являются одним из наиболее распространенных видов плит перекрытия, используемых для строительства колодцев. Они обладают рядом полезных особенностей, которые делают их идеальным выбором для данного типа конструкций.

Особенности плит ПП 15-1

Размеры плит ПП 15-1 составляют 1500x1500x120 мм, что позволяет легко монтировать их в конструкцию колодца.
Материал, из которого изготавливаются плиты ПП 15-1, обладает высокой прочностью и устойчивостью к воздействию агрессивных сред и механическим нагрузкам.
Поверхность плит ПП 15-1 имеет специальное рифление, предотвращающее скольжение и обеспечивающее безопасность при перемещении по конструкции колодца.
Плиты ПП 15-1 обычно имеют отверстия для установки люков и другого оборудования, что упрощает обслуживание колодца.

Преимущества использования плит ПП 15-1 для колодцев

Использование плит ПП 15-1 для строительства колодцев имеет ряд преимуществ:

Простота и быстрота монтажа. Плиты ПП 15-1 можно легко соединять между собой, что позволяет строить колодцы без использования сложных или трудоемких технологий.
Долговечность. Плиты ПП 15-1 имеют высокую стойкость к внешним воздействиям, что обеспечивает долгий срок службы конструкции колодца.
Надежность. Плиты ПП 15-1 обладают высокой прочностью, что позволяет им выдерживать значительные нагрузки и предотвращать обрушение колодца.
Экономия затрат. Использование плит ПП 15-1 позволяет сократить затраты на строительство колодца благодаря их относительной недорогой цене и возможности самостоятельной установки.

Пример использования плит ПП 15-1 для колодцев

Для установки плит ПП 15-1 в колодце необходимо выполнить следующие шаги:

Подготовить грунтовую подушку, обеспечивающую ровную поверхность для установки плит.
Установить первую плиту ПП 15-1 на грунтовую подушку.
Соединить плиты между собой, используя специальные соединительные элементы.
Установить люки и другое оборудование в предназначенные для них отверстия в плитах.
При необходимости, закрепить плиты с помощью стяжных ремней или других крепежных элементов.

После завершения установки плит ПП 15-1 в колодце можно приступить к его использованию.

Расчет количества плит и их размеров

Как правило, в частном домостроении чаще применяются многопустотные плиты. Их количество и размеры рассчитываются исходя из габаритов перекрываемого пролета. Это удобнее выполнять, разработав предварительно схему укладку в определенном масштабе.

Рисунок 10. Составленная вручную схема раскладки ЖБИ

Вес

Таблица 2. Примерный вес пустотелых плит разных серий

Марка изделий	ПК	ПБ	ПНО	3,1ПБ и 1,6ПБ
Вес квадратного метра плиты, кг	280-310	300-330	210-230	220-240

Размеры стандартных плит

Таблица 3. Габаритные размеры многопустотных железобетонных изделий

Марка изделия	Ширина, мм	Длина, мм	Толщина, мм
ПК	1000, 1200, 1500, 1800	от 1600 до 7200	220
ПБ	1000, 1200, 1500	от 1600 до 10800	220
3,1ПБ и 1,6ПБ	1000, 1200, 1500	от 1600 до 9000	160
ПНО	1000, 1200, 1500	от 1600 до 6300	160

Другие параметры

Не менее важным параметром при выборе плит является их несущая способность. Так, предельная нагрузка у железобетонных изделий, изготовленных по опалубочному методу, обычно составляет от 800 до 1250 кг/м2. А выбор плит ПБ по несущей способности гораздо шире – от 300 до 1600 кг/м2.

Рисунок 11. Плиты ПК (слева) и ПБ (справа)

Как правильно хранить и транспортировать

Что касается способа хранения, то это исключительно штабельный вариант. Лицевая сторона должна быть направлена вверх. В один штабель допускается укладка до шести рядов. Если их будет больше, то под собственным весом они могут повредиться.

Между основанием обязательно подкладываются прокладки. Их толщина должна быть не меньше 40 мм. Что касается транспортировки, то высота одного штабеля не должна превышать 2,5 метра.

Ниже предоставляются основополагающие советы и рекомендации по хранению и транспортировке изделий:

Согласно инструкции, транспортировка должна осуществляться в рабочем положении. Это касается и хранения, то есть в горизонтальном положении.
Недопустимо складировать плиты хоть как

Крайне важно соблюдать количество рядов, а именно до шести, а также складывать в определенном порядке.
Рабочие камеры должны располагаться в один ряд.
При складировании изделий необходимо соблюдать предписанные правила и требования. Важно достичь того, чтобы они были в полной сохранности и не повреждались окружающими конструкциями.

В случае применения неразъемной формы в процессе производства продукции, при хранении возможен технологический уклон не больше 10 процентов.

Виды и маркировка

Как уже говорилось выше, преимущественно колодезные днище и крышка имеют круглую форму.

Благодаря соблюдению ГОСТов при их производстве нет затруднения подобрать соответствующие размеры под установленные кольца. Что касается нижней части, то есть герметичный элемент, объединяющий кольцо с дном.

Как правило, это изделия из железобетона, хотя встречаются и пластиковые разновидности.

Существует несколько типоразмеров:

ПН-10. Диаметр 1,5 м, вес 450 кг, высота 100 мм.
ПН-15. ⌀ 2 м, вес 950 кг, h 120 мм.
ПН-20. ⌀ 2,5 м, вес 1480 кг, h 120 мм.
ПН-25. ⌀ 3 м, вес 2450 кг, h 140 мм.

При обустройстве подземных водопроводных сооружений дно используется с маркировкой ПД-20, ПД-15 и Д-10. Выбор зависит от веса всего сооружения, которое будет построено. По типоразмерам также представлены следующие варианты:

ПД-10	330	1100 × 100	0,18	0,45
15	670	1600 × 120	0,38	0,95
20	1020	2200 × 120	0,59	1,48
25	1770	2600 × 170	0,98	2,4
30	3900	3100 × 200	1,8	3,9

Основные типоразмеры маркировки КД:

21	700×2080×140	500 кг
25	1100×2080×140	780 кг
30	1600×2080×160	1300 кг
36	2020×2080×160	1800 кг
42	2800×2080×160	2300 кг

Заключение

Дно и плита перекрытия при обустройстве сооружения выполняют крайне важную роль. Первое обеспечивает необходимую герметичность, а вторая предотвращает случайное падение в яму

При их выборе важно отталкиваться от установленных ГОСТом технических характеристик. За счет этого вы сможете приобрести изделие, которое прослужит не один десяток лет

В этой статье представлены таблицы, схемы и фото, которые помогут разобраться во всех деталях этих конструкций. В дополнение предлагаем просмотр подготовленного видео. Надеемся, что этот материал был полезным, и вы смогли принять верные решения.
