Способы соединения двух фундаментов

Технология строительства фундамента для пристройки

Характеристики ленточного фундамента

Возводится ленточный фундамент для пристройки к дому своими руками в том случае, если дополнительное сооружение строится из кирпича. Кроме того, железобетонные монолитные конструкции будут актуальны тогда, когда дополнительная пристройка имеет цокольный этаж или подвальное помещение. Как уже говорилось выше, для строительства такого типа базиса не подойдут пучинистые грунты, способные давать большую усадку здания. Лучше всего такое основание «чувствует себя» на сухих и устойчивых почвах.

Сфера применения ленточного фундамента довольно обширна. Он будет актуален в таких случаях:

• При строительстве домов из кирпича, шлакоблока, бетона.
• Для строительства банных помещений.
• При сооружении капитальных гаражей.
• Для строительства хозяйственных построек, летних кухонь, садовых помещений.

Преимущества ленточного фундамента:

1. Прочность. Подходит для крупных массивных сооружений.
2. Такие типы фундамента можно возводить самостоятельно без привлечения специалистов из строительных компаний.
3. Долгий срок службы.
4. Можно построить фундамент «под различный бюджет».
5. Для возведения не требуется применение крупной строительной техники.

Недостатки ленточного фундамента:

1. Для возведения потребуется большое количество строительных материалов.
2. Работы по возведению довольно трудоемкие.
3. Нельзя строить на пучинистых грунтах.

Технология строительства ленточного фундамента

Порядок работ следующий:

Прежде всего, следует составить чертежи фундамента под пристройку. Здесь отмечаются все размеры и технологические особенности будущей конструкции. На основании сделанных чертежей делается разметка. Правильность сделанной разметки проверяйте при помощи строительного уровня. Далее приступают к выполнению земельных работ – выкапывают траншею. При этом следует учитывать уровень промерзания почвы. Фундамент необходимо расположить ниже, чем эта глубина. Затем следует обустроить на дне траншеи подушку из щебня и мелкозернистого песка. Толщина данного слоя должна составлять около 150 мм. Далее следует подумать о том, каким способом будет скрепляться фундамент основного здания и пристройки к нему. Как уже говорилось выше, имеется два метода сопряжения старого и нового базиса – жесткое соединение и обустройство деформационного шва. Если выбрано жесткое соединение, то базис дополнительного сооружения следует усилить при помощи железных прутьев. Арматурный каркас скрепляют перемычками. Обычно вместе связывают 4-5 железных прутьев арматуры. Следующим этапом идет обустройство опалубки. Она необходимо только той половине базиса, которая располагается выше уровня почвогрунта. Далее необходимо выполнить заливку фундамента. Для этого проводятся вычисления, сколько бетонной смеси потребуется для проведения данных работ

При расчетах берутся во внимание следующие показатели: длина, ширина и высота базиса. Бетонную смесь готовят из песка мелкой фракции, щебня, воды и цемента

Для того чтобы раствор имел необходимую консистенцию, для его размешивания используют бетономешалку

Если нет возможности приготовить смесь собственноручно, то можно приобрести готовые пакеты сухого бетона в строительном магазине. Заливка бетона осуществляется поэтапно, слоями по 200 мм. После заливки каждого пласта раствора, его следует хорошенько утрамбовать. Для этого используются трамбовки из дерева. После того как залит бетон до закрепленной разметки, слой раствора выравнивается с помощью мастерка. Затем в определенных местах следует проткнуть залитый базис арматурой для того, чтобы из конструкции вышли остатки воздуха, и она приобрела более прочную форму.

Застывает ленточный базис примерно около 25-30 дней. В это время следует защищать конструкцию от воздействия погодных условий: в жаркую погоду бетонное основание необходимо опрыскивать водой, а в холодное и ночное время – укрывать непромокаемым материалом.

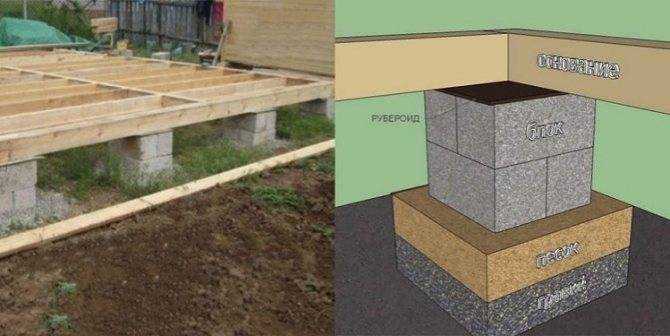

Фундамент для каркасной пристройки

Фундамент для каркасной пристройки возводится в следующем порядке:

1. В основных опорных частях конструкции следует установить бетонные столбы. Данные опорные элементы размещают с шагом в 1 м. Углубляются они ниже, нежели уровень промерзания почвы.
2. Далее устанавливается каркас из арматуры и выполняется обвязка.
3. Затем укладывают гидроизоляционный слой.
4. Усилить конструкцию можно путем заливки бетоном. Далее на опорные элементы крепятся деревянные бруски.

Подготовка поверхностей для соединения

Понимать деформационные особенности и требования сооружений к узлам важно для правильного соединения фундаментов

Обратите внимание на условия эксплуатации и роль температурных изменений в данном случае

Далее следует обратить внимание на тип фундаментов, которые вы готовы соединить. В основном можно выделить два типа – жёсткое и ленточное основание

Они отличаются условиями выполнения соединения и возможными сложностями.

В случае жёсткого основания, фундаменты стыкуются ближе к уровню земли, после чего выполняются операции по закреплению. При этом учитываются осадки и песчаная подложка.

Для ленточного основания, соединение фундаментов может включать использование металла

Важно учесть усадку ленты и размеры расположенных на ней фундаментов при монтаже узла соединения

Выбор материала для соединения

При соединении двух фундаментов необходимо учитывать ряд требований и условий, такие как осадок и деформации здания, роль которую будут играть капитальные основания, сложности при присоединении и стыковке различных конструкций, а также особенности применяемых материалов.

Одним из важных моментов является выбор материала для присоединения и стыковки двух фундаментов. В большинстве случаев для этой цели применяется бетон, так как он обладает достаточной прочностью и устойчивостью к нагрузкам.

При выборе бетонной стыковочной плиты для присоединения двух фундаментов необходимо понимать, что она служит для перекрытия раздельных оснований и создания одного общего фундамента. В этом случае столярная или арматурная работа играет основную роль при присоединении стыковочной плиты к сооружению.

Для более облегчённых и простых вариантов соединения двух фундаментов можно использовать деревянные брусья или столбики, что также позволит объединить стоящие рядом фундаменты.

При объединении фундаментов необходимо учесть требования и условия, которые предъявляются к присоединяемым конструкциям. В случае, когда два фундамента присоединяются к уже возведенному зданию, следует учесть возможные перекосы и деформации, которые могут возникнуть на этапе соединения.

Важно также учесть возможность строительства нового дома на уже существующих фундаментах. При этом требуется пристроить новое здание к уже существующим фундаментам

В таких случаях рекомендуется разделить фундаменты на отдельные несущие стены, что позволит учесть особенности пространства и условий окружающей среды.

Документы и условия

Одной из важных частей процесса соединения двух фундаментов является ознакомление с документацией и условиями, предъявляемыми ко всем этапам работ.

Необходимо учесть, что каждый фундамент имеет свои требования к монтажу и соединению с другими конструкциями. Это может включать в себя условия грунта и процесса земляных работ, необходимость в использовании дополнительного крепежного и деформационного шага, а также требования к прочности бетона и обеспечению безопасности сооружения.

Объединение фундаментов

В конечном итоге, соединение двух фундаментов должно обеспечить прочность и устойчивость всего сооружения в целом. При этом необходимо строго соблюдать все требования и рекомендации, а также учесть все возможные сложности и особенности существующих оснований.

Выбор материала для соединения фундаментов должен основываться на соответствии требованиям и условиям работы, а также регламентам и нормативам, предъявляемым к данному виду строительных работ.

Фундамент для пристройки

Даже легкой пристройке нужен фундамент. Будет заведомо правильным сделать новое основание идентичным старому. Хотя, если под пристройкой не обустраивают погреб или подвал, то ленточный фундамент полного профиля явно избыточен.

Могут быть и другие исключения — например, для каркасной пристройки рядом с кирпичным домом можно заложить свайный фундамент вместо ленточного или плитного.

Всего есть три вида фундамента для пристройки:

• ленточный мелкозаглубленный;
• свайный;
• плитный мелкозаглубленный.

Любая другая пристройка к уже стоящему дому может повести себя непредсказуемо, и говорить о надежной связи двух конструкций в этом случае некорректно.

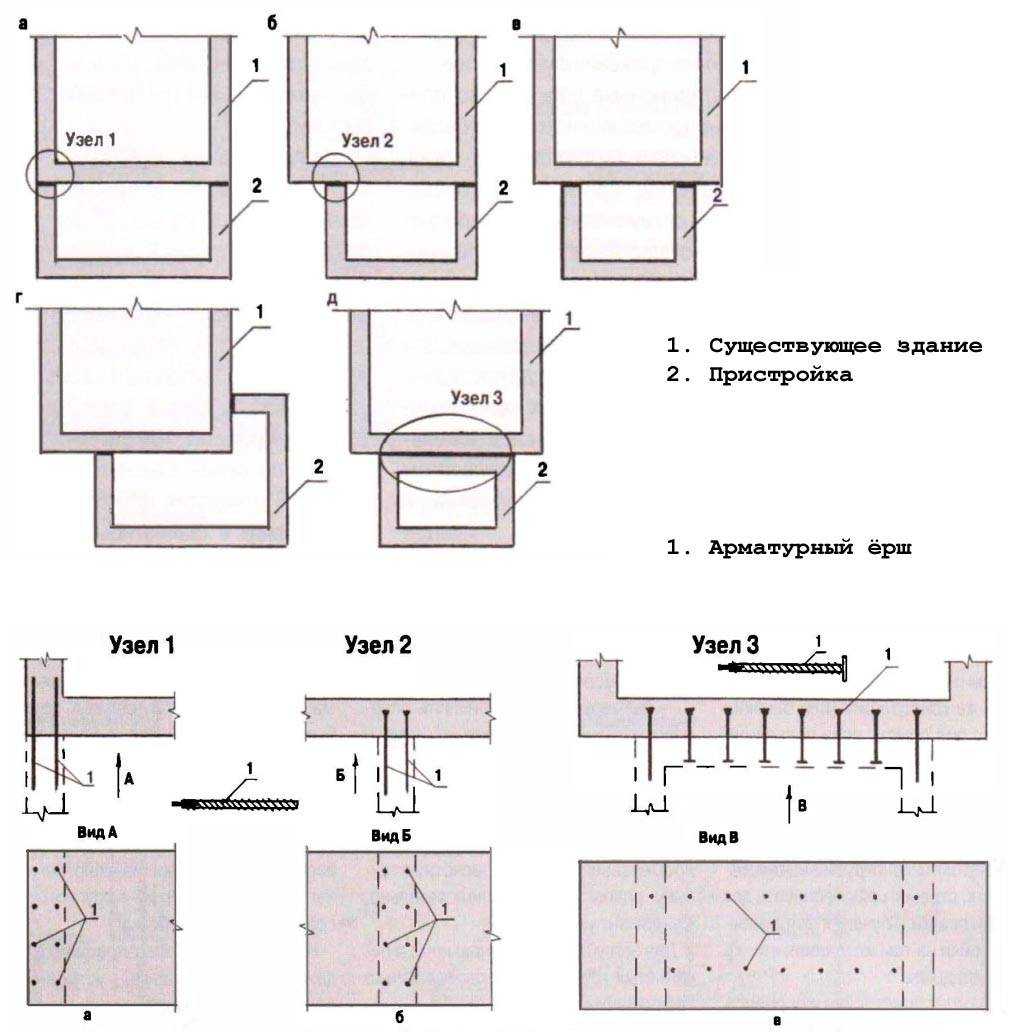

Как соединить два фундамента

Фундаменты пристройки и дома соединяют двумя способами: жестко или через деформационный шов.

Жесткая связь допускается, если дом стоит на скальном или непучнистом грунте, когда осадка нового строения незначительна. И такой тип связи делают только для монолитной ленты.

Ростверки свайных и винтовых фундаментов жестко связать сложнее, хотя и возможно. Но чаще всего это не делают, так как все равно стены легких построек (деревянных, каркасных или из газоблока) связывают по технологии деформационного шва.

Сборные ленточные фундаменты жестко связывать вообще не стоит, каждое основание не обладает конструктивной жесткостью, а жестко соединенные между собой блоки могут стать очагом напряженности, работающей на ухудшение несущих свойств.

1.2.3. Ветровая нагрузка

Нормативное значение средней составляющей ветровой нагрузки qветр. Следует определять по формуле: qветр.=w0×В×Н×gf ×k×c, где w0 – нормативное значение ветрового давления, принимается в соответствии со СНиП 2.01.07 – 85, для III ветрового района w0=0.06 ;

В и Н – шаг рам и высота этажа соответственно;

gf=1.4 – коэффициент надежности по нагрузке;

k – коэффициент, учитывающий изменение ветрового давления по высоте, условно принимаем равным 1;

с – аэродинамический коэффициент, принимаем по СНиП 2.01.07 – 85.

qаветр.=0.06×6×0.8×1×1.4=0,4 т/м;

qотсветр.=0.06×6×0.6×1×1.4=0,3 т/м;

Wа=3,1 т;

Wотс=2,2 т.

Как правильно залить фундамент под пристройку к дому – Сваи Мания

В условиях ограниченного бюджета, при постройке собственного дома или небольшой дачи, инициаторы выполнения работ, в большинстве случаев, не предполагают, что спустя время возникнет потребность в увеличении полезной площади.

Однако семейная ситуация меняется – дети растут, рождаются внуки. Приходится задумываться о дополнительном помещении. Строить отдельный дом экономически нецелесообразно и достаточно проблематично.

Зная, как сделать фундамент для пристройки к дому, можно соорудить дополнительное помещение и объединить его с имеющимся строением.

Основа здания является нагруженной частью строительной конструкции, которая воспринимает реакцию почвы и пропорционально распределяет нагрузки от массы строения.

Зная, как залить фундамент под рядом расположенное с имеющимся зданием помещение, можно построить надежную основу для будущего строения.

Рассмотрим, как правильно выполнить поставленную задачу, обеспечив устойчивость и долговечность пристроя к существующему дому.

Мероприятия по подготовке к выполнению работ

Выбрав вид основания, можно начинать строительство. Следует подготовить необходимое оборудование и строительный инструмент:

штыковые и совковые лопаты для подготовки приямка с небольшими размерами;

Перед тем как залить фундамент под пристройку, следует принять во внимание ее тяжесть и характеристики грунта

• малогабаритный экскаватор, облегчающий рытье траншеи увеличенной длины;
• деревянные колышки и разметочный шнур;
• бетоносмеситель, облегчающий приготовление увеличенных объемов бетона;
• глубинный вибратор, позволяющий уплотнить бетонный массив и удалить воздух;
• уровень, с помощью которого контролируют отсутствие уклонов;
• вязальное приспособление, ускоряющее связывание арматурных прутков.

На предварительной стадии строительных работ необходимо:

• провести исследование особенностей почвы с целью определения оптимальной конструкции основы;
• рассчитать глубину и ширину основания, а также определить его конструктивные особенности.

После завершения подготовительных мероприятий приступают к дальнейшим работам.

Как сделать фундамент для пристройки к дому – секреты строителя + видео

Правда ли, что фундамент под пристройку отличается от основного, каковы его особенности? Ответ на этот вопрос ищут многие, потому что пристраивая дополнительные помещения к уже имеющемуся дому хочется, чтобы у этих комнат также была надежная основа. Самые важные советы и инструкции мы собрали в этой статье.

Разве пристройка не обойдется без фундамента?

Все знают какую роль выполняет скелет в теле человека, аналогичные функции возлагаются и на фундамент. По сути, это основа, которая отвечает за надежность, долговечность постройки. Также именно фундамент обеспечивает тепло и сухость в помещении.

Если основа будет некачественной либо не подходить под конкретные условия, то внутри появится сырость, полы могут деформироваться и вовсе испортиться.

Также он выравнивает уровень грунта и препятствует проникновению в жилое помещение канцерогенного газа из почвы.

Основа пристройки

К выбору фундамента следует относиться особенно внимательно. Ведь необходимо, чтобы он свободно выдерживал нагрузки и соответствовал типу грунта.

При этом не нужно и переусердствовать, например, если можно залить ленточный либо столбчатый фундамент, тогда нет никакого смысла заменять эти более простые варианты сложной монолитной основой. Во-первых, она слишком дорогостоящая и не оправдает вложения.

Во-вторых, первые намного проще в исполнении и вы сможете делать их своими руками даже без посторонней помощи, а вот уложить бетонную плиту самостоятельно никак не удастся.

В основном возводится он из камня либо бетона, но встречаются и деревянные конструкции. Если постройка будет облегченной, то можно отдавать предпочтение мелкозаглубленному основанию, расположенному выше точки промерзания. Но чаще всего его глубина должна быть ниже этого уровня.

По назначению он делится на несущий и комбинированный. Последний, кроме стандартных несущих функций, должен обеспечивать и сейсмическую защиту.

Также существуют и специальный тип, к нему относится «качающиеся» и «плавающие» фундаменты, их давление соответствует давлению вынутого грунта.

Подливка фундамента

Основание со временем теряет свою прочность и надежность.

Рано или поздно старый фундамент деревянной постройки приходит в негодность, разрушается и проседает, но существует возможность подлить фундамент к старому и тем самым восстановить его прежнюю прочность. Процедура восстановления отличается в зависимости от разновидности базиса, но во всех случаях она довольно трудоемкая и затратная. В данной статье будет рассмотрено, как подлить фундамент под старый деревянный дом, и что для этого потребуется.

Технология подливки фундамента

Подливка фундамента к старому дому требует использования специальных инструментов, которые поднимут постройку на время выполнения процедур. Первым делом по периметру дома необходимо выкопать траншею, процесс имеет следующий порядок действий:

1. Откапываются углы постройки.
2. Земельные процедуры выполняются в местах пересечения стен, где понадобится открыть шурфы, с размерами, подходящими для осмотра конструкций.
3. После чего выкапываются сплошные траншеи вокруг базиса по периметру дома.

Чтобы избежать осыпания почвы, стенки котлована должны иметь угол наклона от 30 до 40 градусов. Ширина траншеи не должна превышать показателя в 1 м. Глубина ямы должна быть ниже основания старого базиса.

Подготовительные процессы к подливке бетонного раствора.

Конструкция базиса очищается от налипшей почвы, его стенки выравниваются и очищаются. Если деревянная постройка имеет столбчатое основание, понадобится вырыть яму около каждого столба, чтобы оценить прочность каждой опоры. Для увеличения безопасности, рекомендуется установить специальные домкраты под каждый угол постройки.

Ленточный фундамент можно укрепить арматурой с диаметром от 8 до 12 мм. Новая обвязка создается в несколько рядов с интервалом в 60 см. Арматура устанавливается в высверленные отверстия конструкции основания с расстоянием от 30 см до 1 м.

Процедура подливки раствора

Многие новички задаются вопросом, как подлить фундамент под старый дом. Проверив качество основания старой постройки необходимо создать отверстия в фундаменте с помощью перфоратор и сверла с диаметров порядка 12 мм. Проделывать отверстия необходимо вразброс, чтобы избежать ослабления фундамента. Глубина сверления должна быть не меньше 200 мм.

После работы с перфоратором нарезаются куски арматуры с необходимым диаметром. Их длина должна превышать глубину отверстий на 100-150 мм, в зависимости от толщины подлива основания. Арматура аккуратно вбивается молотком в проделанные отверстия. Эти процедуры необходимы, так как подлить фундамент без качественной связи со старым базисом не получится. Почва под основанием насыщается цементным составом через специальную трубу, уложенную в котловане. Подливка смеси осуществляется до тех пор, пока почвы впитывает ее.

Также можно долить цементный раствор только в проблемных участках, где появились трещины, расколы или другие дефекты. Готовый состав при взаимодействии с влагой расшириться, и тем самым заделает поры основания и небольшие трещины.

В качестве дополнительной меры можно осуществить заливку бетонной смеси, но для этого в траншеях понадобится установить опалубку. Создать ее можно из дощатых щитов, соединенных из обрезных досок толщиной не более 25 мм, листов фанеры или ДСП. Опалубка устанавливается на уровне грунта по периметру старой постройки, с небольшим отступом от ремонтируемого базиса. На дне опалубки создается подушка на основе песка и гравия, после чего она заливается бетоном. Расчет подливаемого состава осуществляется на основе величины постройки. Новое основание обретет свою полноценную прочность после 30-60 дней, когда бетон полностью застынет.

Перед заливкой бетона понадобится позаботиться о покупке качественного раствора или компонентов, при условии, что смесь будет изготавливаться самостоятельно. Упростить процедуру замешивания можно, применив электрическую бетономешалку.

Обновленная бетонная поверхность должна полностью перекрыть каркас из арматуры, который ранее устанавливался на ленте базиса. Опалубка демонтируется после полного высыхания бетонной смеси. Затем осуществляется гидроизоляция поверхности основания, засыпаются его пазухи и проводится тщательное уплотнение почвы.

Для обеспечения защиты деревянной постройки от выпадающих осадков и удержания тепла необходимо правильно выполнить процедуру укладки нового слоя отмостки. Уклон конструкции высчитывается от стен здания, что позволяет продлить срок эксплуатации деревянного дома.

Чтобы больше узнать о том, как подлить фундамент к старым постройкам, можно просмотреть следующее видео.

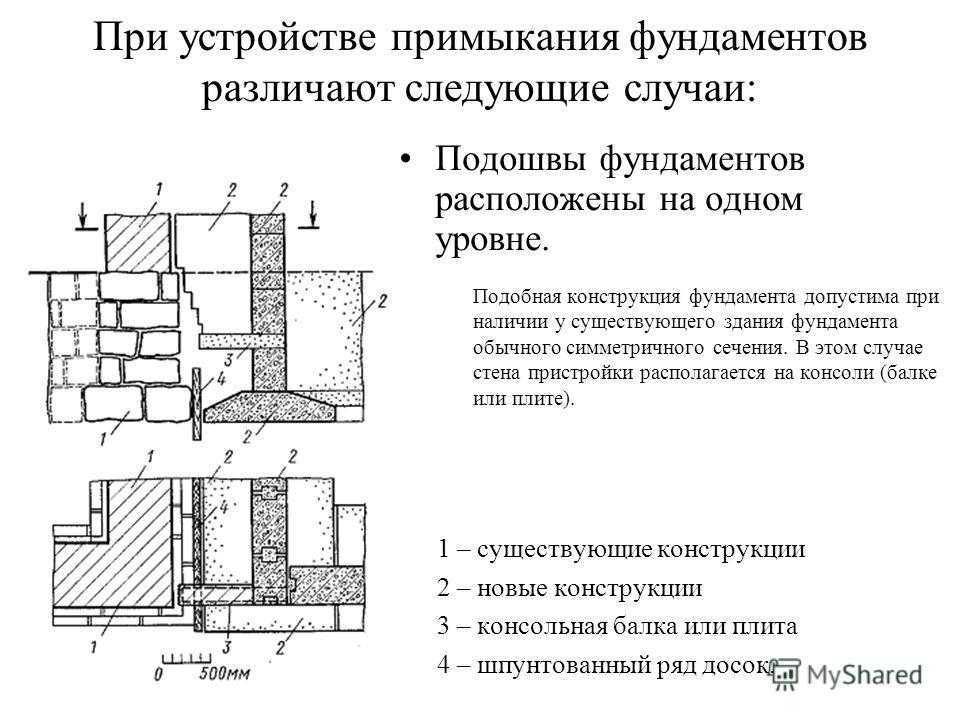

Как соединить два фундамента

Этот вопрос далеко не праздный, поскольку на уже существующий фундамент будет воздействовать и вес новой пристройки. И от того, как соединить два фундамента между собой, несущая способность основания дома может существенно измениться.

Существует 2 способа, при которых возможно безопасное соединение двух оснований:

1. Жесткое присоединение фундамента возводимой пристройки к уже существующему ленточному.
2. Соединение старого и нового фундаментов с обустройством деформационного шва между ними.

Другими словами, если дом построен из кирпича, и возводимая пристройка также будет кирпичной, то жесткое присоединение нового фундамента к старому будет оправдано.

А если к кирпичному дому пристраивается помещение из газоблока, то вес новой конструкции окажется легче. Его усадка будет отличаться, что может привести к смещению примыкающих друг к другу фундаментов.

Разберемся более подробно, как присоединить новую пристройку тем или иным выбранным способом.

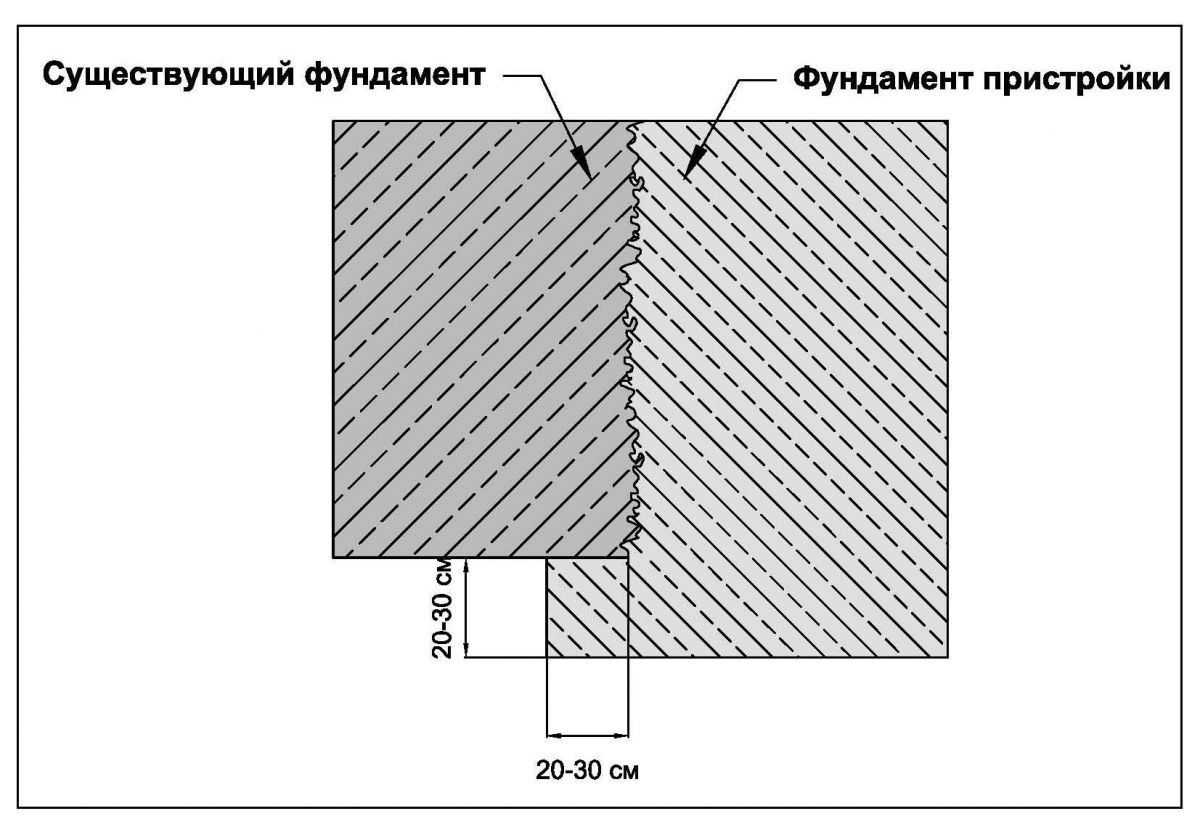

Жесткое присоединение

Если под домом обустроен ленточный фундамент из бетона, то пристройку следует возводить на аналогичном основании.

Порядок действий:

• Под пристройку выкапывается траншея таким образом, чтобы обнажилась лента существующего фундамента в местах ее присоединения.
• Глубина траншеи должна быть ниже фундамента на 15-20 см. Это необходимо для обустройства песчаной подушки.
• Поверхность старого фундамента, в котором будет производиться примыкание, зачищается от пыли и отслоившегося бетона.
• В нем высверливаются отверстия под арматуру глубиной ¾ от ширины фундамента. Их располагают в шахматном порядке.
• Дно новой траншеи отсыпается песком, проливается водой и трамбуется.
• В просверленные отверстия забивается арматура таким образом, чтобы она выступала за пределы старого фундамента на длину не менее 35-40 см.
• Эту арматуру увязывают с арматурой каркаса будущего фундамента таким образом, чтобы образовалась единая конструкция.

С деформационным швом

Этот способ применяют, когда нет уверенности в равномерной усадке пристройки. На практике это означает, что невозможно предугадать просадку грунта под примыкающим строением через продолжительное время.

Поэтому, возводят 2 смежных друг с другом основания — независимые контуры ленточного фундамента, между которыми остаются деформационные швы. Их заполняют теплоизолирующим либо гидроизолирующим материалом.

Таким образом, жесткая стыковка не образуется. Поверхности стенок фундамента могут смещаться относительно друг друга, не оказывая разрушительного влияния на соседнее основание, поскольку они не будут соединенными друг с другом.

Порядок работы:

• Под будущую пристройку выкапывается траншея, примыкающая к основанию под домом.
• Между старым и возводимым фундаментами оставляется зазор толщиной до 50 мм. Если пристройка одноэтажная и возводится из легких материалов (пенобетон, дерево), допускается зазор в 20 мм.
• Чтобы выдержать указанный зазор в процессе заливки бетонной смеси, к старому фундаменту прикладывают щит из досок нужной толщины, покрытых гидроизоляцией.
• На дно траншеи нового фундамента отсыпают песчаную подушку, сверху устанавливают арматурный каркас и заливают бетоном.
• После застывания бетона, извлекают деревянный щит между фундаментами. Оставшийся зазор заполняют теплоизоляционным материалом (пенопластом, пеноизолом, пенополистиролом, паклей и т.п.)

Когда бетон наберет свою прочность, можно начинать возводить стены будущей пристройки. Спустя продолжительное время (от полугода до 1,5 лет) новая конструкция усядется, и тогда можно будет закрыть стык между стенами декоративной накладкой, либо заштукатурить.

Материалы для фундамента

Разобравшись с особенностями, а также методами как привязаться к старому фундаменту, необходимо изучить вопрос, какие материалы понадобятся для его изготовления.

1. Цемент. Бетон представляет собой один из самых прочных материалов, используемых для возведения строительных оснований. В его состав входит цемент и различного рода наполнители. От качества последних зависят свойства бетона, которыми он может обладать. Любой представленный на рынке цемент промаркирован специальным образом. Прочность обозначается буквой «М» и трехзначным кодом, отражающим максимальный вес, который способен выдержать 1 см3 смешанного с песком и застывшего материала. Наличие добавок отражается буквой «Д». Наиболее часто для строительства жилых домов используется цемент с маркировкой М400-Д20, добавки которого позволяют создавать основания, наиболее устойчивые к грунтовым водам и погодным изменениям
2. Песок. Данный материал также входит в состав бетонной смеси. Помимо прочего из него создают песчаные подушки. Для смесей используется кварцевый мелкий песок. Чтобы иметь представление, сколько песка потребуется для бетона, необходимо произвести следующие расчеты – умножить количество цемента на 3, а полученное число на 1,2 для создания запаса.
3. Щебень. Используется при строительстве здания на влажных грунтах, когда возникает необходимость дополнительного отделения основания от почвы. Подушка из щебня защищает фундамент от воздействий низких температур и влаги. В некоторых случаях из щебня изготавливается подбетонка. При его смешивании с цементом марки М100-150 получается легкий быстро застывающий бетон,
4. Арматура. Хотя бетон способен выдержать высокое давление, но он слаб на изгиб, что приводит к нарушению его целостности при внешних воздействиях. Чтобы этого не происходило, в фундамент монтируется арматура из стали, которая удерживает в одном положении конструкцию, препятствуя проседанию, растягиванию или появлению трещин. Железобетон прочнее бетона, потому популярен для использования в строительной отрасли. Во избежание появления коррозии, арматура должна быть закрыта не менее 6сантиметровым слоем бетона. Прутья арматуры проволокой соединяются в сетку или при помощи сварки в монолит. Чаще других используются прутья диаметром 10 мм, а также насечки, увеличивающие сцепление с цементом. Диаметр используемых для арматуры прутьев полностью зависит от веса здания: чем оно тяжелее, чем больше диаметр. Для больших строений подойдут прутья 16 мм.
5. Изоляционные материалы. Изоляцию от внешних воздействий требуется применять для любых типов оснований. От этого напрямую зависит прочность, долговечность и необходимость проведения ремонтных работ фундамента. Чтобы знать, как создать теплоизоляцию, необходимо иметь представления о требованиях к ней. К основным характеристикам теплоизоляции относятся: устойчивость к влажности, способность выдерживать высокое давление, низкая теплопередача, возможность монтажа своими силами, защита для гидроизоляции, доступная цена. Несмотря на широкую представленность теплоизоляционных материалов всем требования соответствуют только два из них: экструдированный пенополистерол(ЭППС) и керамзитовый гравий. ЭППС изготавливается из той же массы, что и пенопласт. Благодаря иному способу обработки, получается материал однородный по структуре, который не крошится и не сдавливается. Гравий изготавливается из обожженой глины, имеет форму овала, не повреждает гидроизоляцию.

Изоляционный материал засыпается в предварительно подготовленную траншею, затем тщательно утрамбовывается. При этом изолируется основание строения не только по бокам, но и его части снизу и сверху, поскольку отделить от проникновения воды и теплопотери требуется весь фундамент целиком.

Прочитанный материал дает представление о том, как привязаться к фундаменту своими руками. Для этого не нужно быть опытным строителем, обладающим специальными навыками. Достаточно изучить особенности соединения оснований, выбрать метод связки в зависимости от веса будущей пристройки, закупить необходимые материалы и инструменты.
