Гидроизоляция свайно-ростверкового фундамента: необходимость, материалы, способы защиты свай, методы гидрозащиты ростверка

Возможные ошибки

При возведении отмостки самостоятельно, из-за недостатка опыта домовладельцы совершают ряд ошибок:

Отмостка для свайного фундамента скреплена с цоколем. При движениях грунта это может разрушить дорожку и декор цоколя. Чтобы этого избежать нужно отмостку отделить от цоколя при помощи подходящего материала (доски, пеноплекса, демпферной ленты).
Недостаточная ширина отмостки. Если наружный край кровли выходит за пределы дорожки, то стекающая с крыши вода будет вымывать грунт. Для того чтобы этого не произошло, дорожка должна выступать за края кровли на 20 см.
Маленький угол уклона или его нет совсем. Вода не должна оставаться на отмостке, так как это приведет к деформации дорожки и просачиванию влаги под фундамент, чего допускать нельзя. При укладке подушки и поверхностного слоя нужно следить, чтобы угол градус составлял не менее 3-5° от цоколя к краю дорожки.
Нарушение методики заливки бетонной смеси. Неопытные строители часто нарушают пропорции составляющих бетонной смеси, правила замешивания раствора или применяют бетон с низким классом прочности. Это приводит к недолговечности бетонного покрытия. Для защитной дорожки вокруг дома следует приобретать бетон марки не ниже М200. При изготовлении раствора сначала смешиваются сухие компоненты, а потом добавляется вода.

Защита фундаментов в водонасыщенных грунтах

Устройство фундаментов во влажных почвах очень сложный и ответственный этап возведения дома. Для полноценной работы опорных конструкций необходимо особым образом подготовить грунт, а также организовать доступ к конструкциям и достаточный уровень аэрации. Для того, чтобы избавиться от излишнего количества влаги, проводят ряд мероприятий по осушению грунтов и устройству дренажных систем.

Рассмотрим наиболее простые и чаще всего используемые способы водоотвода – монтаж по периметру дома дренажных труб, устройство водостоков и использование иглофильтров. Посмотрите видео, как смонтировать дренажную систему вокруг дома.

Водозаборные установки, такие как вакуумные насосы, иглофильтры и прочее используются для временного или сезонного понижения уровня грунтовых вод и снижения пьезометрического напора. Использование таких технологий оправдано, в случае если высокий уровень грунтовых вод или значительный коэффициент водонасыщенности грунта не позволяют проводить работы, поскольку в траншеях скапливается влага. Также систему иглофильтров часто используют для защиты построек в районах с ощутимым сезонным подъемом УГВ.

Обустройство дренажной системы

Устраивать водостоки рекомендуется не только в целях водоосушения, но и для предотвращения размыва поверхностного слоя почв. В качестве желобов можно использовать траншеи из армированного грунта, бетонные или металлические сборные водостоки. В совокупности с правильно организованной отмосткой, а также кровельной системой водоотвода, эти виды водозащиты обеспечат надежную защиту надземной части фундамента дома.

Дренажные трубы, линейные или пластовые, обеспечивают более глубокий водоотвод от дома. Максимальная глубина осушения для таких систем 4-5 метров, при условии, что дренаж устроен по всему периметру дома, а также если в траншеях организована песчано-гравийная обсыпка поверх армирующего волокна. Следует позаботиться об устройстве септиков или зумпфов недалеко от дома, в которые будет осуществляться сток скопившихся в дренажной системе вод.

Металлический ростверк для фундамента

Металлический ростверк надежен и подходит для массивных домов. Свайно-ростверковый фундамент с металлическими элементами выполняется преимущественно на винтовых опорах, но его можно соединять и с буронабивными, забивными сваями при помощи припусков арматуры. Металлический ростверк делается из двутавра, швеллера или квадратного профиля. По стоимости и простоте использования лучше всего подходит швеллер.

Размер швеллера зависит от диаметра свай:

швеллер 12, 14 и 16 используется для опор 108 мм, при этом, чем тяжелее строение, тем больше должна быть металлоконструкция;
швеллер 16, 18 и 20 используется для опор 108 и 133 мм.

Для 2-х этажного коттеджа оптимальный вариант — швеллер 20, для одноэтажного — 16 или 20, для хозпостройки или бани — 14, 16. Металлический ростверк относительно земли может располагаться выше, быть мелко- или глубоко заглубленным. При устройстве заглубленного свайно-ростверковогофундамент металлоконструкции необходимо обрабатывать антикоррозийным составом или покупать оцинкованные изделия. Ростверк связывается с оголовками винтовых свай или выпускной арматурой бетонных опор посредством сварки, образуя узел обвязки. Сварные швы обрабатываются грунтовкой.

Главное преимущество металлического ростверка — прочность, конструкция образует жесткую и надежную связку. Среди недостатков можно отметить трудоемкость, необходимость сварных работ, подверженность коррозии.

Изоляция цоколей от влаги

Эксперты советуют проводить гидроизоляцию цоколя до уровня первого этажа, чтобы исключить проникновение влаги в стены дома даже в период сильных снегопадов.

Правильно организованная отмостка не позволит атмосферным осадкам скапливаться вокруг дома, но на практике этого недостаточно.

Для отделки цоколя нужно использовать облицовочные материалы с высокой степенью гидроизоляции и морозостойкости. При этом не стоит экономить на качестве стройматериалов, чтобы исключить проникновение влаги в стены дома.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

От типа грунта.
Глубины промерзания почвы.
Уровня грунтовых вод.
Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.

Гидроизоляционные материалы для ростверка и свай

Для обработки свай и ростверка используются по большей части те же материалы, что и для гидроизоляции, например, других видов фундамента, кровли или плит панельного здания. Наиболее популярными технологиями считаются рулонная и обмазочная, а самые распространённые материалы — рубероид в рулонах, битумная мастика и жидкая резина.

Рубероид в рулонах

Рубероид считается эффективным средством для гидроизоляции как горизонтальной, так и вертикальной методикой. Напомним, что вертикальная герметизация производятся для стен и фундаментов в направлении снизу вверх уже после возведения конструкции, а горизонтальная — путём введения гидроизоляционного материала в небольшие отверстия рабочего материала до того, как строение будет установлено. Утепление построек осуществляется аналогичными способами.

Для гидроизоляции не рекомендуется использовать рубероид на картонной основе, поскольку он не отличается высокими гидроизоляционными показателями. Однако, если материал был приобретён заранее, его также можно приспособить для обработки ростверка и свай, если провести укладку в несколько слоёв на битумную мастику.

Другие виды рубероида, например, на полиэстровой или стекловолоконной основе, защищают фундамент от воздействия температур и влаги гораздо лучше и традиционно считаются качественнее некоторых видов обмазочной гидроизоляции. Такие рубероиды относятся к достаточно дорогим материалам, однако отличаются прочностью и долговечностью.

Битумная мастика

Мастики, изготовленные на основе битума, отлично подойдут для гидроизоляции вертикальным способом. Материал наносится поверх штукатурки, включающей в себя песок и цемент. Несмотря на то что штукатурка иногда используется в качестве гидроизоляционного материала, обрабатывать ей свайный фундамент и ростверк категорически запрещено. Штукатурка в данном случае используется лишь как основа, на которую впоследствии наносится при помощи валика или кисточки битумная мастика.

На поверхности мастики после её нанесения образуется водонепроницаемая оболочка, защищающая фундамент от любых воздействий влаги и проникновения внутрь материала микроорганизмов. Нанесение битумных мастик считается одним из самых дорогостоящих способов гидроизоляции и также используется для обработки столбчатого фундамента.

Подробнее о битумной гидроизоляции можно прочитать в статье – “Битумная гидроизоляция: виды, характеристика и технология устройства“.

битумная

Жидкая резина

Жидкая резина представляет собой вязкий материал, напоминающий по консистенции мастику. Резина распределяется при помощи промышленной техники или специального распылителя, но может наноситься и стандартным валиком. Однако ручная укладка может привести к образованию пустот, способных пропускать влагу.

Поэтому для свай и ростверка преимущественно используется методика напыления под давлением. Жидкая резина включает в себя полиуретан, акрил и битум, благодаря которым достаточно быстро затвердевает. Также материал отличается устойчивостью к механическим воздействиям и изнашиванию со временем. Единственным недостатком резины можно считать лишь высокую стоимость состава.

Подробнее о жидкой резине можно прочитать в статье – “Гидроизоляция жидкой резиной”

Технологии утепления свайно-ростверковых оснований

Схема свайно-ростверкового фундамента

На данный момент существует большое количество различных технологий утепления ростверков, начиная от использования полимерных материалов, заканчивая устройством отмостки. Но тут ключевая задача – это выбрать оптимальную технологию, которая подходит для конкретного фундамента и учитывает не только климатические условия данной территории, но и свойства почвы и высоту залегания водных грунтовых горизонтов. Поэтому, популярные технологии утепления свайно-ростверковых фундаментов следующие:

Подсыпка керамзита в пазухи;
Монтаж современных полимерных утеплителей;
Устройство отмостки;
Совмещение всеет трех методик и использование их одновременно.

Понятно, что все это традиционные методы утепления, которые подходят в одном климатическом регионе, но не могут использоваться в другом. Преимущества таких методов в том, что они относительно простые и легко реализуются. А материалы для утепления и гидроизоляции доступны в свободной продаже. Но ключевой недостаток этих технологий – это далеко не отличная эффективность в условиях повышенного содержания грунтовых вод, а также непрезентабельный вид цоколя. Понятно, что отмостка может устранить такие недостатки, но это больше гидроизоляция фундамента, чем декоративное оформление.

Свайно-винтовой фундамент

Для устройства оснований под возведение каркасно-щитовых конструкций, бани, хозяйственного или производственного строения на некоторых видах грунтов применяются винтовые свайные конструкции, закручиваемые в землю на необходимую глубину.

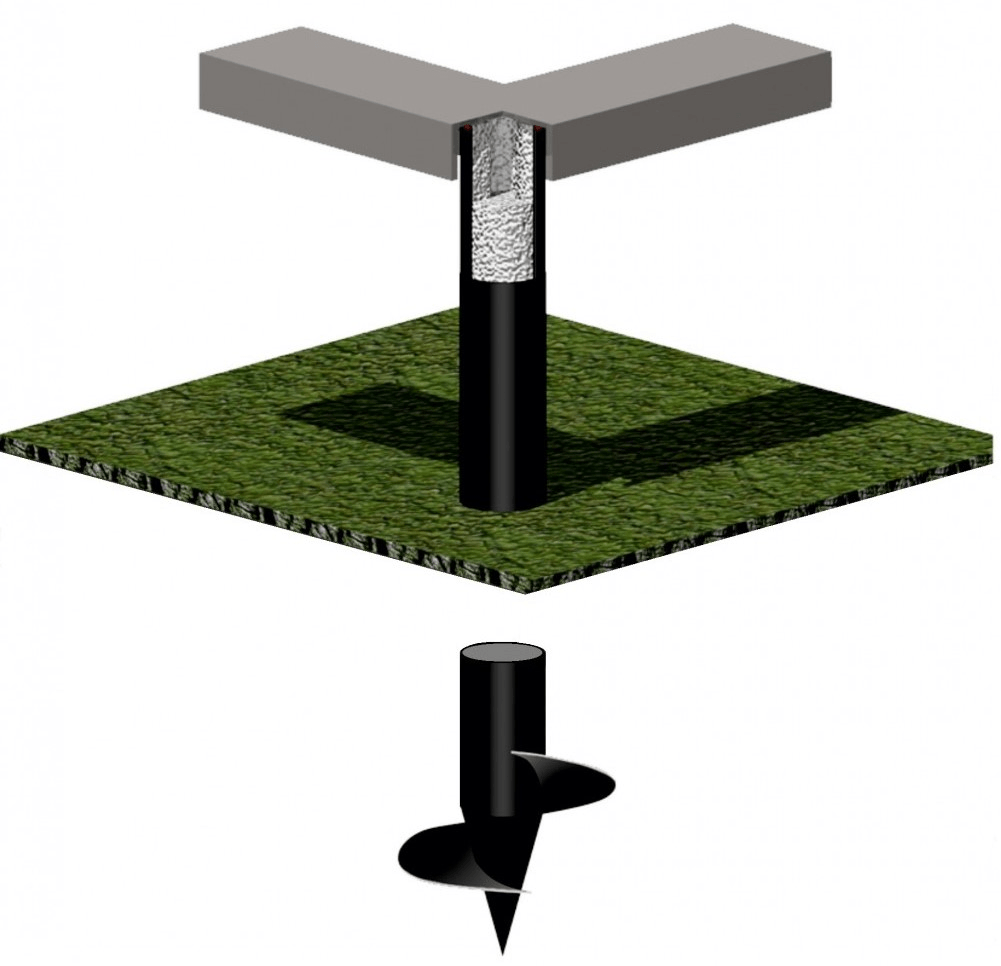

Пример устройства свайно-винтового фундамента

Конструкция свайно-винтового фундамента требует качественной гидроизоляции и утепления пола для предотвращения выпадения конденсата и излишних потерь тепла. Для деревянных балок пола и чернового дощатого настила предпочтительнее всего использовать современные гидроизолирующие мембраны, позволяющие элементам пола дышать, что значительно увеличивает срок их службы и предотвращает процессы гниения.

Конструкция винтовых свай, основанная на металлической круглой трубе различного сечения, требует защитной окраски для минимизации коррозионных процессов, которые при повышенной химической активности грунтовых и талых вод приводят к снижению прочности и преждевременному разрушению основания постройки. Оптимальной защитой свай от воздействия влаги служит многослойная окраска составами на эпоксидной основе с дополнительной защитой битумными мастиками.

Одним из недостатков винтовых свай является наличие пустот внутри трубы, из которой изготовлена свая. Многократные перепады температур приводят к образованию внутри сваи конденсата, приводящего к окислению и коррозии, а при замерзании значительного количества скопившейся воды – механическому разрушению металла. При возведении бани, сарая или аналогичных построек на основаниях из винтовых свай следует принимать меры по защите внутренних полостей, а лучше всего их полному заполнению любыми материалами, препятствующими скоплению влаги.

Проведя тщательную гидроизоляцию свайных фундаментных конструкций и подпольного пространства, застройщик при небольшом увеличении затрат на строительство получает повышение долговечности всего строения и снижение расходов на его дальнейшую эксплуатацию.

Когда и как готовить фундамент к зиме?

Таким образом, подготовка оставляемого без нагрузки бетонного основания к холодному периоду года зависит от его конструктивных и инженерных особенностей.

Процесс консервации фундамента на зиму должен соблюдаться с соблюдением технологий и с использованием подходящих материалов. При отсутствии должного опыта и навыков рекомендуется пригласить специалистов, поскольку даже незначительные на первый взгляд ошибки могут привести к полному или частичному разрушению конструкции.

Лучше всего, если к зимнему периоду на фундаменте будут стоять основные конструкции постройки (стены, перегородки, крыша и т. п.). Это избавит от необходимости его дополнительной защиты от влажности, низких температур, вспучивания промерзших грунтов и прочих разрушительных воздействий со стороны внешней среды.

Однако это не всегда возможно: чаще всего задержки со строительством дома обусловлены нехваткой времени или денег. В таких ситуациях правильная подготовка бетонного основания к зимнему сезону позволяет отложить работы по возведению стен и прочих конструкций до весны без риска его порчи или разрушения.

Тип фундамента выбирается с учетом проекта дома, состояния грунтов и прочих нюансов. По всем вопросам обращайтесь к специалистам ГК Территория по телефону или через сайт.

Горизонтальная гидроизоляция

Для защиты фундамента от подземных вод и капиллярного проникновения влаги применяется горизонтальная гидроизоляция. Она состоит из нескольких слоев рулонного материала, промазанного мастикой. Перед укладкой рубероида необходимо покрыть поверхность котлована глиной на 20-30 см и тщательно её утрамбовать, а на глину залить бетон слоем около 5 см. Стелить рубероид возможно только после полного затвердевания бетона. Гидроизоляционная прослойка затем снова покрывается слоем бетона и разравнивается. Горизонтальная гидроизоляция осуществляется только во время строительства дома, поэтому данный этап должен быть запланирован заранее.

Основа под фундамент.

Подготовительные работы

Для любого типа отмостки нужна канава. Ее вырывают с небольшим уклоном (около 3°-5°) в наружную сторону. Ров должен вплотную прилегать к фундаменту основного строения. Перед началом работ нужно проверить все замеры. Чтобы канава получилась ровной, по углам крепят колышки, к которым привязывают веревку на уровне земли. Яма нужно копать по полученным линиям.

Красивые беседки для дачи: как сделать своими руками, фото лучших идей дизайна

Прежде чем делать насыпь, дно полученного рва нужно утрамбовать. Проще всего это сделать на глинистой почве. Грунт, в котором много песка, плохо держит форму. Чтобы выровнять его, понадобится специальное оборудование. Делать отмостку в дождливые дни нельзя, поэтому намочить и утрамбовать насыпь не получится. Решить проблему можно, добавив в землю немного цемента. Полученную смесь выровняйте и немного полейте из лейки. Затем выровнять слой можно ногами или прямой доской. Делать отмостку, пока почва полностью не просохнет, нельзя.

https://youtube.com/watch?v=7U0kpUGQG9Q

Основной алгоритм гидроизоляции

Один из видов гидроизоляции — обмазочная Гидроизоляция фундамента своими руками производится после того, как определён необходимый перечень работ. Оценивается он после анализа воздействий различных факторов на основание дома. Это неоднородность почвы, наличие грунтовых вод и предназначение эксплуатации здания.

Если грунтовые воды проходят на уровне ниже одного метра от закладки фундамента, то проводят горизонтальную изоляцию, используя рубероид. Дополнительно выполняют защиту основы обмазыванием стен специальными материалами.
Если же грунтовые воды проходят выше, то мероприятия для обеспечения гидроизоляции расширяют. Проводят двойную горизонтальную изоляцию, а между слоями наносят шар мастики. При вертикальной – проводят работы в два способа: обмазочный и оклеечный.
При поднятии грунтовых вод выше основы фундамента дома или дождливых климатических условиях дополнительно обустраивают дренажную систему.

Гидроизоляция внутри объекта

Для внутренних работ используют проникающие составы. Пропитка попадает в структуру бетона и делает его водонепроницаемым. Так легче защитить фундамент от влаги с внутренней стороны. Для работ используется:

жидкая резина;
проникающая гидроизоляция;
полимочевина.

Технология нанесения гидроизоляционного раствора выполняется в следующем порядке:

Стена смачивается водой.
Наносится проникающий состав.
Обработанную поверхность поддерживают во влажном состоянии в течение трое суток. Чтобы добиться хорошей полимеризации состава. Иначе гидроизоляцию будет некачественная.

Почему необходима гидроизоляция свай?

Гидроизоляция свайного фундамента – залог качества и долгой жизни фундамента. Делать ее необходимо. И на это есть несколько причин:

Влага впитывается в бетонные основания и остается там в микропорах. В зимний период времени при наступлении отрицательных температур капли воды замерзают внутри и расширяются. Это неизбежно приводит к образованию микроскопических трещин, совокупность которых в дальнейшем способна спровоцировать деформационные изменения в фундаменте.
Впитываясь в бетон, частицы влаги добираются до армирующих элементов. Металл начинает ржаветь, и каркас утрачивает былую прочность.
Если влага доберется до ростверка, то неизбежно пострадают деревянные элементы обвязки. Как результат – вы получите налет из плесени и грибка, покрывающий углы и стенки дома.
Если свайная опора полностью металлическая, то без качественной гидрозащиты она довольно скоро проржавеет, что будет причиной ухудшения несущих характеристик фундамента.

Гидроизоляция ростверка.

Стоит сразу сказать, что выполняется она редко и нужды в ней почти нет. Во-первых, стоит подумать об этом заранее и взять на ростверк бетон с высокими свойствами М (марка не ниже 300), W (влагостойкость не ниже 4, лучше 6), F (морозостойкость не ниже 150); переплатите вы в этом случае до 150 рублей с куба бетона, что незначительно, но получите хороший запас по прочности и по сопротивлению бетона замерзающей воде в порах. Ростверк при конечной готовности дома (имеется ввиду наличие отделки фундамента и отмостки) является конструкцией, не контактирующей с грунтом, а так же с водой напрямую, поэтому сильное увлажнение ростверка в осенний и зимний период почти исключено, незначительные увлажнения и конденсат ему нестрашны. Фундаменты ТИСЭ хорошо вентилируются, поэтому сырости в них нет. Разумеется, между ростверком и прекрытием со стеной независимо от материала стены должна лежать гидроизоляция, лучше 2 слоя. Это полезно как для материалов стен и перекрытия, так и для фундамента. Если, вы построили фундамент, а дом собираетесь строить в следующем году, то рекомендуется сделать “консервацию” фундамента, т.е. обмотать его со всех сторон клеенкой, клеенку можно закрепить скотчем, или, хотя бы, укрыть ростверк гидроизоляцией сверху. Эта мера поможет защитить фундамент от замерзания влаги в порах на долгое время. Если, по каким-либо причинам вы решили дополнительно гидроизолировать ростверк, то стоит использовать горячую битумную мастику. Наносить ее необходимо в два слоя, расход на один слой в среднем до 1 кг./м.кв.. Наносить мастику лучше не раньше, чем через две недели после заливки ростверка. Перед нанесением второго слоя дать первому высохнуть не менее суток. Проводить данную работу можно при температуре не ниже +5 градусов.

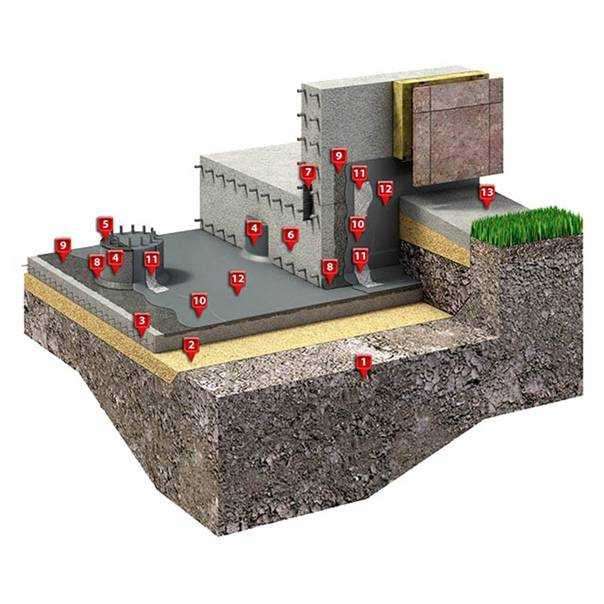

Гидроизоляция различных типов фундамента

Стоит отметить, что для каждого из типов фундамента характерно использование определенных видов гидроизоляционных материалов. Целесообразно рассмотреть каждый из них в отдельности.

Плитные и монолитные

Для них целесообразно использование рулонных материалов, в том числе рубероида. Тем не менее, подобный способ изоляции не всегда обеспечивает должный уровень защиты. При выборе обмазочных способов защиты от влаги применяется в основном мастика на основе битума. При этом требуется предварительное выравнивание поверхности фундамента.

Ленточные

Обмазочные составы позволяют обеспечить не только надежную защиту от воздействия грунтовых вод, но и предотвращают капиллярный подсос. В тоже время в случаях, когда на фундамент оказывается воздействие влаги под давлением, они не способны обеспечить должную степень защиты.

Необходимо учитывать, что подобное покрытие может быть легко повреждено механическим воздействием, особенно в холодную погоду

Именно поэтому особое внимание требуется уделить операциям по засыпке грунта. Для этого можно дополнительно прикрыть фундамент геотекстилем

Столбчатые

С учетом того, что обработать сваи обмазочными составами на всю глубину не представляется возможным, лучше всего использовать специальные марки бетона, обладающие повышенной стойкостью к воздействию влаги.

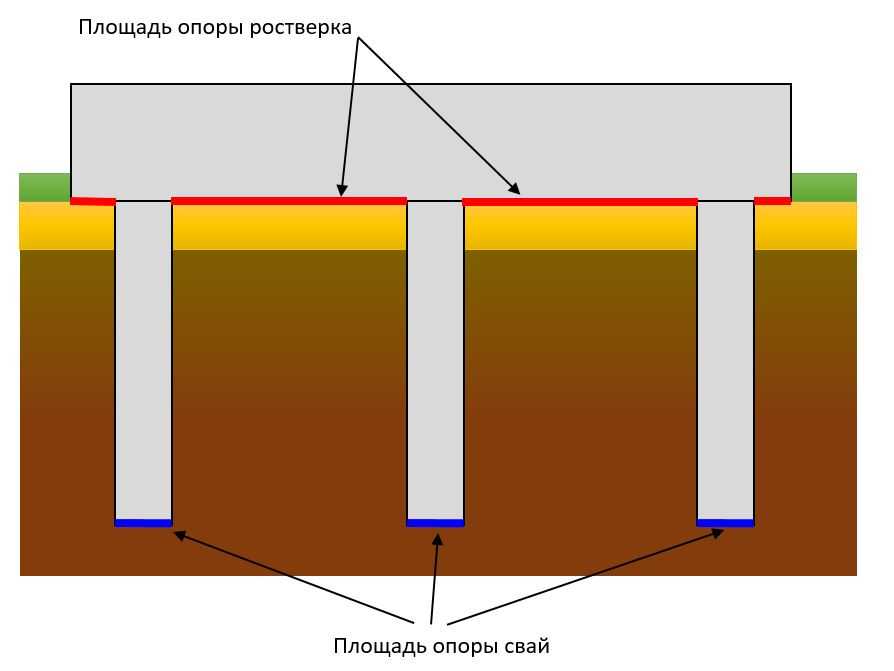

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.
