Фундамент из блоков: 130 фото плюсов, минусов и пошаовая инструкция

Особенности монтажа блоков

Блоки ФБС, цена которых составляет 730 руб. за штуку, обычно укладываются с использованием крана. В качестве раствора следует применять смесь марки М-100. На укладку одного изделия уходит примерно 15 л состава. Для ориентирования необходимо натянуть между углами веревку, чтобы легче выставлять блоки по горизонтали.

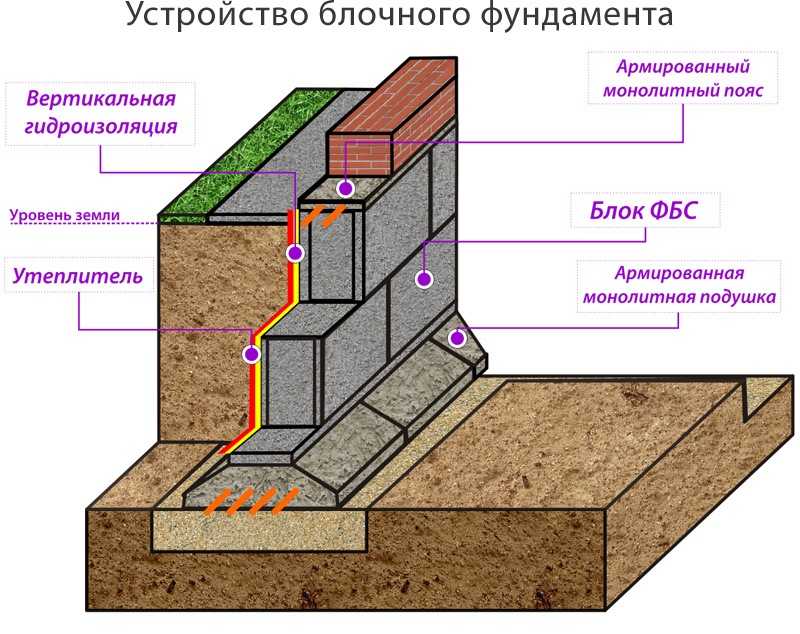

Для упрочнения конструкции основания по верхнему ряду отливается железобетонный пояс, толщина которого варьируется в пределах от 200 до 300 мм. Для армирования можно применить 10-мм арматуру. На этот пояс на следующем этапе будут укладываться плиты перекрытия

Некоторые строители оспаривают необходимость использования армопояса, утверждая, что описываемые в статье изделия достаточно равномерно способны распределить нагрузки, важно лишь правильно их уложить. Но на практике становится понятно, что устройство армопояса не рекомендуется игнорировать, хуже от него точно не станет. Конструкция возводится по определенной технологии

Она предусматривает установку опалубки по периметру стен фундамента, а также укладку армирующей сетки в опалубку. На заключительном этапе заливается бетон. На этом можно считать, что фундамент готов. Технология довольно трудоемка, но не является сложной. Если вы будете следовать инструкции, то получите прочное, надежное и безопасное основание, которое стоит сравнительно недорого

Конструкция возводится по определенной технологии. Она предусматривает установку опалубки по периметру стен фундамента, а также укладку армирующей сетки в опалубку. На заключительном этапе заливается бетон. На этом можно считать, что фундамент готов. Технология довольно трудоемка, но не является сложной. Если вы будете следовать инструкции, то получите прочное, надежное и безопасное основание, которое стоит сравнительно недорого.

Строение фундаментов из ФБС

Фундамент из ФБС – тяжелая, громоздкая конструкция, состоящая из железобетонных блоков, скрепляемых цементно-песочным раствором. Он выдерживает большие нагрузки. На данном основании возводятся как многоэтажные здания (жилые или административные), так и небольшие сооружения.

Строительство фундамента целесообразно из блоков ФБС в таких случаях:

когда требуется возвести основание за минимально короткое время (в течение нескольких дней);
при индивидуальной застройке особенно в случае отсутствия опыта в строительстве;
если на стройплощадке неоднородный состав грунта.

Монтаж фундаментных блоков выполняется в виде столбов или лент. Наиболее распространен последний вариант укладки. При этом толщина стен опоры выбирается по:

нагрузочным характеристикам почвы;
расчетной массе возводимой конструкции;
толщине стен постройки.

Столбчатые фундаменты применяются под небольшие, нетяжелые строения, когда почва промерзает на значительную глубину и обладает высокой степенью кислотности.

Производители поставляют на рынок стандартизированные изделия. Они бывают нескольких видов, представленных в таблице. Классификация выполняется на основе конструкции.

Таблица 1 – Виды блоков

Вид	Описание	длина	ширина	высота
ФБС	сплошные железобетонные прямоугольники, в которых отсутствуют пустоты (иногда по их бокам проделываются вертикальные углубления)	2,38	0,3; 0,4; 0,5; 0,6	0,58
ФБВ	цельные, но имеющие каналы под коммуникации подвалов и технических помещений	0,88	0,4; 0,5; 0,6	0,58
ФБП	пустотелые изделия	2,38	0,4; 0,5; 0,6	0,58
ФЛ	«подушки» в форме трапеции	2,38	0,8; 1,2; 1,6	0,3

Что такое блоки ФБС и их назначение

Ввиду широкого распространения ж/б изделий для лент сборных фундаментов одной модификации все блоки именуются застройщиками ФБС, что не совсем соответствует действительности. Отечественный стандарт ГОСТ регламентирует выпуск трех типов фундаментных блоков:

с вырезом – маркируются ФБВ, имеют уступ в верхней части для перемычек либо прокладки инженерных систем;

сплошные – обозначаются ФБС;

пустотные – аббревиатура ФБП, имеют пустоты со стороны подошвы для облегчения конструкции.

Основными свойствами блоков являются:

морозостойкость – F200;
прочность сжатия – В12 – В7,5 при плотности 2,4 т/м³;
водонепроницаемость W2;
габариты – 2,4 м, 1,2 м, 0,9 м (длина); 0,6 м, 0,5 м, 0,4м, 0,3 м (ширина); 0,6 м, 0,3 м (высота);
лицевой слой – А3 – А7 категории (под покраску, гладкий, соответственно).

Плюсы использования вытекают из жесткого контроля при изготовлении, минусы состоят в отсутствии армирования. Кроме монтажных петель, закладных в блоках нет. Поэтому специалисты рекомендуют собирать фундамент на специальных ФЛ плитах, внутри которых арматура присутствует и усиливать верхний ряд армопоясом – залитый в опалубку бетон с двумя арматурными сетками.

ФЛ плиты для основания блочного фундамента.

Подготовительные работы

Работы по возведению фундамента здания начинаются с отрывки котлована. Так как стены из блоков не нуждаются в опалубке и смонтированные несколькими рядами образовывают готовое подвальное помещение, то траншеи для устройства блочного фундамента используются крайне редко.

Перед началом земляных работ необходимо сделать точную разметку осей здания, так как ошибка, допущенная при устройстве фундамента, будет автоматически переноситься на стены и перекрытия всего дома.

Для этого необходимо:

Вбить колышки на месте предполагаемых осей (возможно стен) дома и проверить диагонали. У прямоугольников диагонали должны быть равны и это позволит убедиться в том, что в строящемся здании углы будут прямые.
Натянув шнур или тонкую проволоку вынести на несколько метров отметки осей и закрепить их на каких-то предметах прочно стоящих на местности. Это могут быть деревья, заборы, пни или вкопанные специально «П» образно сбитые доски.
После отрывки оси переносятся на дно котлована.

Для обеспечения ровной поверхности необходимой для укладки ФБС днище котлована выравнивают слоем песка толщиной от 15 до 20 сантиметров. Если основанием для здания служат слабые грунты, то можно выравнивающий слой сделать из щебня толщиной 10 – 15 сантиметров, а затем засыпать песком.

Все слои уплотняются трамбовкой. Правильность устройства выравнивающего слоя проверяется нивелиром или гидроуровнем.

Достоинства и недостатки ФБС

Одним из самых значительных минусов блоков является невозможность их самостоятельной установки

Как и любой строительный материал, фундаментные блоки имеют свои положительные и отрицательные стороны. К числу первых стоит отнести:

умеренно быстрый и простой монтаж (достигается за счет фиксированных граней сырья);
высокая практичность (каждый блок изготавливается в заводских условиях с четким соблюдением требований СНиП и правил ГОСТ);
универсальность использования (при помощи ФБС может устраиваться основание любой задуманной конфигурации);
существенный период функционирования;
небольшой расход раствора;
морозостойкость (обусловлена посредством добавления в сырье специальных присадок, увеличивающих устойчивость к критическим температурным скачкам).

Из отрицательных моментов целесообразнее выделить следующее:

завышенная итоговая стоимость фундамента (за счет транспортировки к месту строительства купленных блоков и использования при укладке спецтехники);
необходимость установки гидроизоляции (по причине содержания в своем составе бетона блоки при постоянном воздействии восприимчивы к влаге: излишкам грунтовых вод и атмосферным осадкам);
обеспечение теплоизоляционной защиты (слабое место фундамента из ФБС – швы между блоками; в холодное время года изобилие атмосферных осадков наряду с крепкими морозами могут негативно отразиться на связующем растворе блоков, что, в конечном счете, приведет к появлению пустот и нарушению целостности основания).

Руководство по монтажу фундамента из блоков ФБС

Строительные блоки ФБС представляют собой прямоугольные бетонные заготовки, используемые для быстрого возведения стен, фундаментов, цокольных участков. Их легко укладывать благодаря простой геометрической форме, в сравнении с заливкой раствором трудоемкость процесса минимальная, дополнительным преимуществом служит независимость монтажа от времени года. Прочность и надежность армированных блоков позволяют сделать долговечное и устойчивое к механическим нагрузкам основание.

Применение ФБС является проверенной строительной технологией, благодаря заводским испытаниям качества, заготовки не имеют дефектов и не подвержены перепадам температур. К недостаткам относят необходимость в аренде подъемной техники, высокие требования к гидроизоляции и риск проседания участков конструкции (минимальный при соблюдении строительных нормативов). Для работы не требуются специальные навыки, но желательно изучить видео-инструкции на тему: как правильно укладывать блоки своими руками и провести расчет.

Вычисление параметров кладки

Глубина конструкции зависит от характеристик грунта и ожидаемой нагрузки. В среднем для возведения основания укладывают от 2 до 5 рядов ФБС (до 2,5 м). Использование мелкозаглубленного ленточного фундамента (в 1 блок) допускается только при строительстве подсобных помещений, гаражей или бани.

В этом случае кладка является выступающей частью цоколя. Расчет нужного количества блоков сделать легко, благодаря их стандартным габаритам (длина и ширина бывают разными, в отличие от высоты — 58 см). После вычисления объема кладки полученное значение делят на параметры одной заготовки и получают их искомое число.

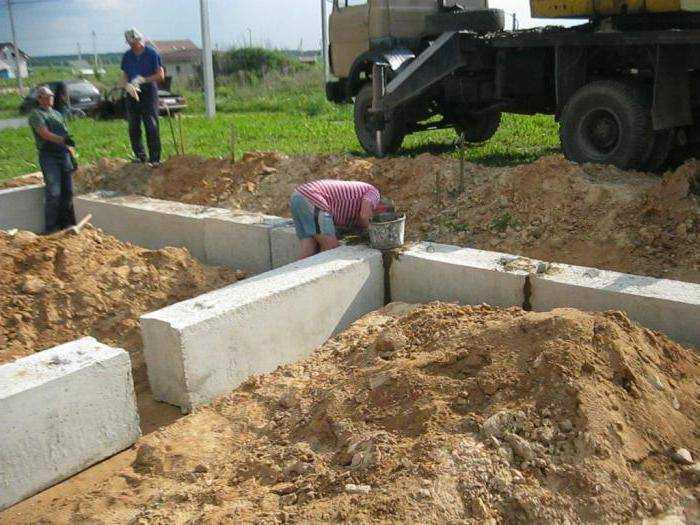

Принцип укладки основания

Для того чтобы правильно сделать бетонное основание, необходимо в вырытый котлован засыпать песчанно-гравийную смесь, которую затем полить водой. После чего, используя вибротрамбовку, выровнять и утрамбовать первый слой (около 5 см). Затем, дождаться пока высохнет первый слой и поочередно уложить последующие, для достижения необходимой высоты основания под блоки.

На тщательно выровненный и уртамбованный песок необходимо установить опалубку, которую можно соорудить несколькими способами:

— из специальных щитов или досок более 20 мм;

— из несъемной опалубки с утеплителем;

— из самодельных фанерных или в виде специальных многоразовых опалубок с креплениями на треугольные распорки или колья.

Крепления для опалубки должны устанавливаться на расстоянии в 1 метр, и их лучше всего крепить саморезами. Высота опалубки должна составлять высоту «подушки» и самой плиты. Затем залить небольшой слой бетона (3-4 см), на который положить внахлест пленку из полиэтилена, и снова пройтись вибротрамбовкой, для более полного и тщательного выравнивания плиты. Спустя три недели, когда бетон высохнет, можно снять опалубку и осуществить теплоизоляцию плиты.

Для правильного выбора толщины фундаментной плиты, можно руководствоваться следующей классификацией в зависимости от будущей постройки: под 2-х этажный дом, выполненный из кирпича – 40 см, из дерева – 20 см, из пенобетона – 30 см, в том случае если вы строите гараж или баню, то вполне хватит и 10 см.

Теперь, после того как была выполнена работа по строительству бетонной «подушки» под блоки, приступаем непосредственно к заключительному этапу возведения фундамента для дома из блоков – кладке стен.

Область применения

Ленточные основания из ЖБ блоков используются в случаях, когда применение других видов фундаментов (свайных, монолитных, столбчатых) нецелесообразно, невозможно или экономически невыгодно.

Такие конструкции оптимально подходят для проведения строительных работ в зимний период.

В таких условиях обустройство обычных монолитных фундаментов затрудняется из-за низких температур, при которых бетонная смесь гораздо дольше схватывается и затвердевает.

Фундаменты из блоков ФБС могут устанавливаться только на участках, где возможен проезд автомобильного подъемного крана.

Справка! Если нет возможности расположить спецтехнику в непосредственной близости к стройплощадке, используются основания других типов – например, монолитные.

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

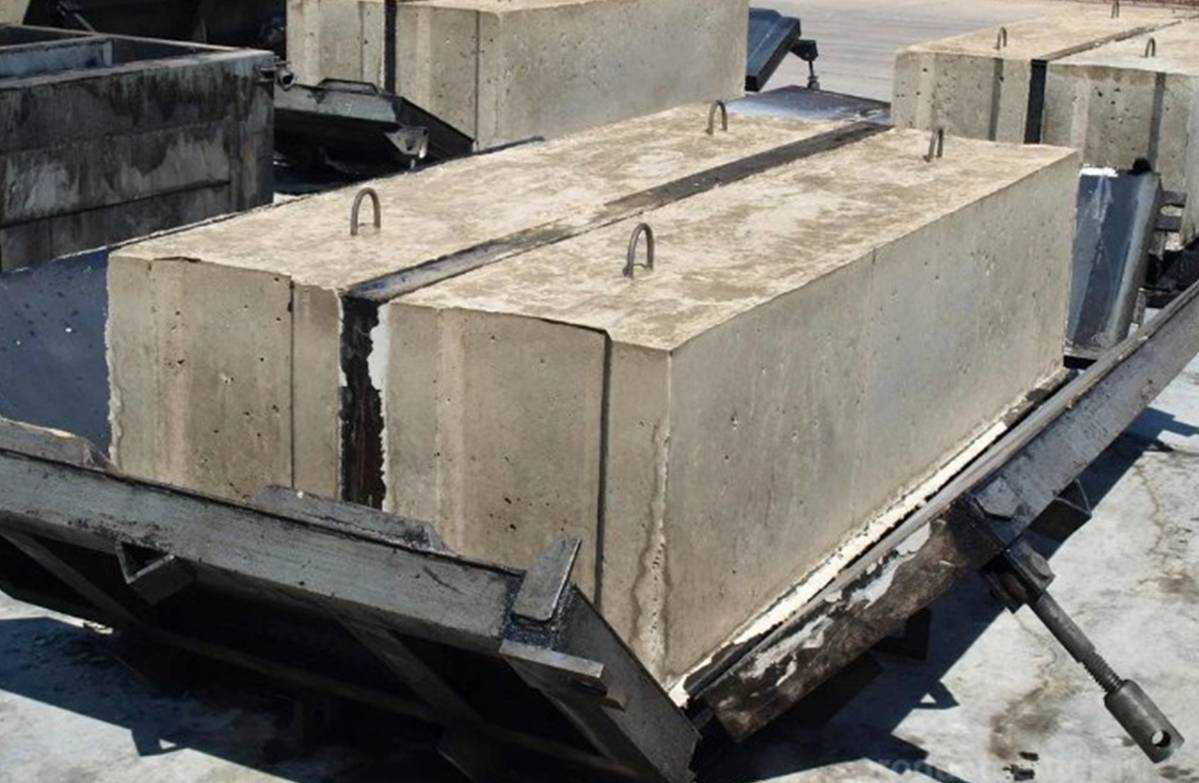

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

высота — не более 58 см;
ширина — 60, 50, 40 и 30 см;
длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

звукоизоляцию;
теплопроводность;
отсутствие негативного воздействия внешних факторов;
простоту монтажа;
широкий ассортимент;
устойчивость к перепадам температур;
долгий срок эксплуатации;
высокую прочность и надежность;
небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков

Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Послесловие

Фундаментные блоки заводского производства прочны и удобны для монтажа. Они позволяют построить фундамент и стены цокольного этажа в короткие сроки и в любое время года. Главное условие долговечности и надежности основания из ФБС – соблюдение технологии укладки. На видео Вы сможете увидеть подробный процесс установки фундамента из ФБС.

Сначала проводятся работы по выемке грунта, устройству песчаной подушки и армированного основания под блоки. Затем с помощью крана выполняют кладку ФБС, для равномерного распределения нагрузки и придания жесткости заливают армирующий пояс, выполняют работы по утеплению и гидроизоляции. В последнюю очередь делают обратную засыпку песком.

При точном соблюдении технологии выигрыш по срокам невелик: много времени уходит на подготовку основания и приходится ждать затвердевания бетона армирующего пояса.

В общую смету надо внести стоимость арматуры, проникающей гидроизоляции и утеплителя. Дополнительные расходы – аренда экскаватора и крана (если Вы сам не крановщик).

Сборные фундаменты — достаточно большая редкость в отечественном ИЖС. Тем не менее, такая система устройства основания не лишена достоинств. Сегодня мы разберём устройство фундаментов из ФБС, выгоду от применения этой технологии и возможные подводные камни, поджидающие малоопытного застройщика.

Виды и типы строительных блоков

Построить фундамент – дело, требующее определенного опыта и навыков. Сначала необходимо определиться с видом материала для постройки основы.

Фундаментные блоки бывают следующих видов:

Бетонные блоки. Блоки из такого материала наиболее долговечные и прочные. Они имеют значительный вес, из них можно сделать надежную основу для строения.
Керамзитобетонные блоки. Фундамент из керамзитобетонных блоков является прочным и более дешёвым, чем бетонные блоки. Класть такой фундамент легче, чем бетонный. Основание из керамзитобетонных материалов имеет хорошую теплоизоляцию, стойкое к перепадам температур и экологически чистое.
Пенобетонные блоки. Монтаж фундамента из блоков такого вида оптимален для возведения небольших строений. Преимуществом является то, что такой фундамент можно класть без применения строительной техники.

Большой популярностью в строительстве пользуются фундаментные блоки типоразмера 20х20х40 см. Отзывы говорят о том, что стройка с использованием данных блоков обходится гораздо дешевле, чем с другими.

Причем, нужно различать: пустотелые блоки используются для возведения стен, а твердотелые элементы 20х20х40 – для оснований.

Для постройки фундаментов применяются такие типы бетонных блоков:

Монолитные блоки с пазом. Это армированные цельные фундаментные блоки с прорезями для прокладывания коммуникаций (ФБВ).
Цельные фундаментные блоки стенового типа, то есть без отверстий (ФБС). Это монолитные изделия со стальной арматурой, считаются наиболее прочными.
Пустотелые фундаментные блоки П-образные (ФБП). Эти блоки наименее прочные, могут применяться только при возведении легкого дома – каркасного или деревянного.
ФЛ — блоки-подушки, которые применяются как основание для остальных блоков. Необходимость таких подушек обусловлена увеличением устойчивости фундамента и его долговечности.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

Проектирование и выбор блоков.
Земляные работы с отсыпкой подушки из песка.
Установка (с армированием либо без).
Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

ФБС – сплошные рядовые.
ФБП – с пустотами внизу для уменьшения нагрузок на почву.
ФБВ – с вырезом по длине под коммуникации.
ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами

Разделить бетонный фундаментный блок на две части нужного размера практически нереально

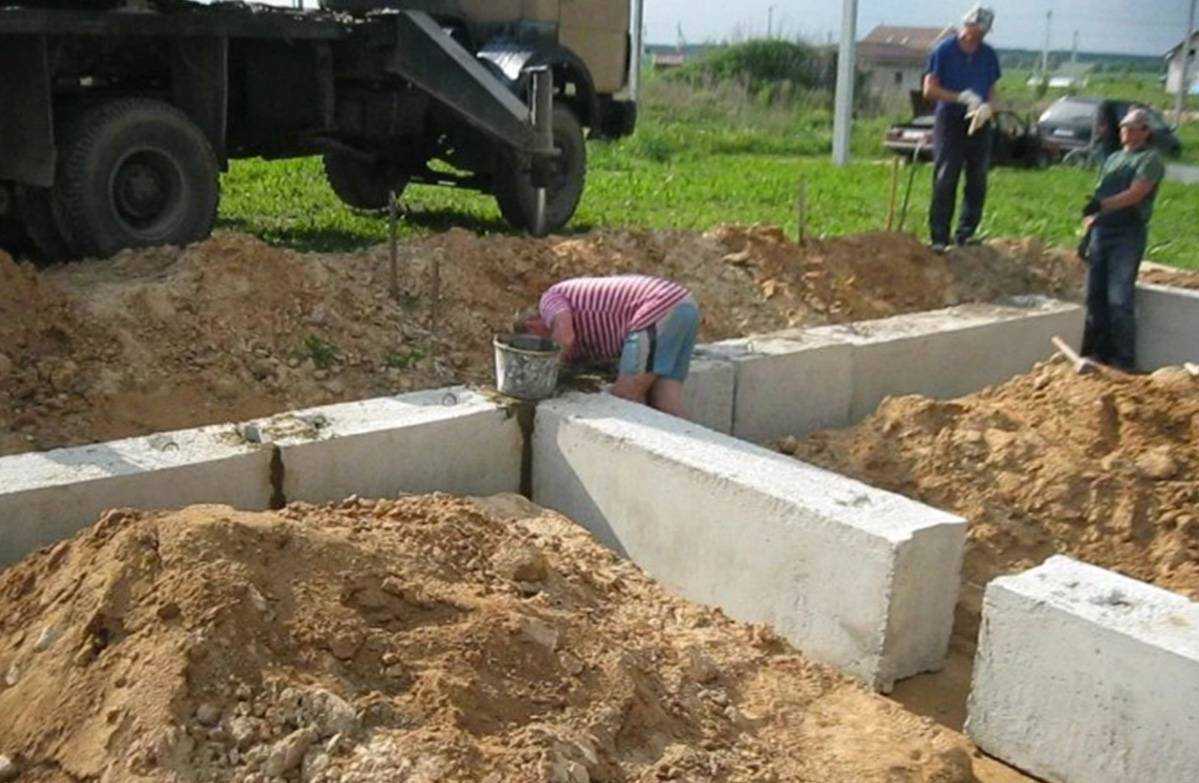

Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

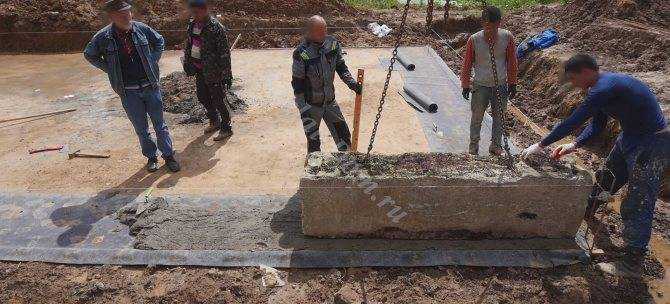

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

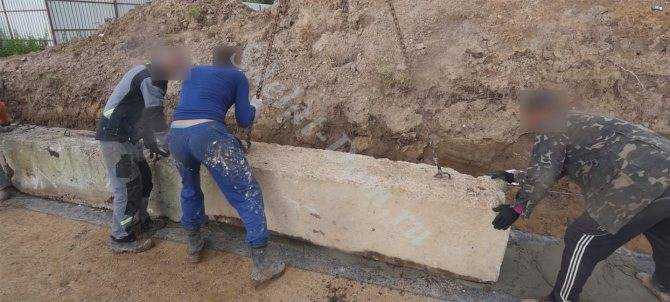

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Подушка под блоки

Схема глубины заложения фундамента из бетонных плит

Строительство из бетонных блоков — достаточно простая работа. Сложнее всего подготовить основание для укладки. Перед тем как сделать фундамент из блоков необходимо определиться с типом подушки под него. Вариантов существует несколько:

железобетонные плиты заводского изготовления;
песчаная;
гравийная;
щебенчатая.

Строительство тяжелого каменного дома на ленточных фундаментах предполагает применение надежных железобетонных подушек. Чтобы правильно их смонтировать необходимо:

выровнять основание;
уложить песчаную подготовку толщиной 30-50 см в зависимости от типа грунта;
установить плиты ФЛ;
выполнить армированный шов в местах опирания блоков.

В качестве подготовки под фундамент из блоков ФБС своими руками необходимо выбирать песок средней крупности или крупный. Это же правило действует для устройства песчаной подушки под ленточный фундамент из блоков. Мелкий песок в процессе строительства даст сильную усадку и приведет к неправильной работе конструкции.

Схема песчаной подушки

К преимуществам песчаной подушки можно отнести:

простоту изготовления;
низкую стоимость;
выравнивание дна котлована и предотвращение контакта бетона с грунтом;
эффективный отвод влаги от конструкции;
правильно распределяет нагрузку от здания на основание.

К недостаткам можно отнести ограниченную область применения. Такое основание подходит только для небольших легких строений. Укладывать на него блоки под каменный дом (кирпичный, бетонный) нельзя.

Более высокой несущей способностью может похвастаться песчано-гравийная подушка. Основным материалом в этом случае является гравий с добавлением песка средней крупности.

Но все-таки цена намного ниже, чем при использовании железобетонных плит. На такой подушке возможно строительство небольшого дома в несколько этажей.

Размеры блоков ФБС

Аббревиатура расшифровывается, как фундаментные блоки стеновые, поскольку в проектах с подвальным/цокольным этажом, техподпольем лента является стеной нижнего уровня. Размеры бетонных изделий, характеристики ФБС регламентируются отечественными ГОСТ 13579 от 1978 года. Существуют модификации блоков:

пустотные ФБП – для облегченных оснований;

вырезные ФБВ – выемка в верхней части для разводки коммуникаций, монтажа перемычек;

сплошные ФБС – для усиленных оснований.

Стандартными габаритами последних модификаций являются:

длина – 2,4 м либо 1,2 м (указана в дм в маркировке, на практике чуть меньше этого размера);
ширина – 0,3 – 0,6 м с шагом 0,1 м (соответствует заявленному размеру);
высота – 0,58 м либо 0,28 м.

Укладывать фундамент допускается лишь с уширением книзу, ж/б изделия высотой 0,28 м применяются в качестве верхнего ряда для подгонки основания под проектный уровень. Существуют блоки (только ФБВ, ФБС) длиной 0,88 м, остальные размеры у них от стандартных не отличаются.

При выборе ширины необходимо ориентироваться на конструкцию стен, наличие в проекте цоколя. Например, на блок шириной 0,4 м можно уложить 38 см кладку, изготовить стены 51 см, выпустив ее наружу либо 64 см с наружным/внутренним нависанием одновременно. Одним рядом кирпича или стенового блока допускается карниз 5 см в любую сторону, несколькими рядами можно выпустить карниз 10 см на обе стороны, максимум.

При влажности блоков более 12% они считаются бракованными и не могут поступать в продажу до снижения этой характеристики. При изготовлении используются бетоны классов В 7,5 – В 15, морозостойкость указывается в документации в обязательном порядке.

Армирования ФБС не имеют, в зависимости от грунта может потребоваться усиление подошвы фундамента по технологии:

заливка бетонной подосновы – высота 20 – 40 см, ширина вдвое больше, чем у используемого блока, два ряда армирования арматурной сеткой (пруток периодического сечения 12 – 16 мм);
монтаж плит ФЛ – армированы по умолчанию, имеют верхнюю площадку одинаковых размеров с блоком, устанавливаются притык друг к другу или вразбежку;

Без ФЛ или бетонной подосновы допускается монтаж ФБС исключительно на песчаный грунт несущего пласта, залегающего ниже отметки промерзания региона.

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

Высота 28 или 58 см.
Ширина 30, 40, 50 или 60 см.
Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения. Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
Долгий период эксплуатации.
Не нужно монтировать опалубку и арматуру.
Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

Высокая цена.
Низкая теплопроводность.
Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Несущие качества и устойчивость фундамента

Отсутствие монолитности сборных фундаментов существенно снижает их конструкционную прочность. Основное разрушающее воздействие происходит от боковых деформаций грунта и сил морозного пучения. При том, что блочные фундаменты прекрасно воспринимают сдавливающие нагрузки, их устойчивость к смещению весьма низка, если основание не испытывает достаточно высокой степени прижатия от расположенных выше строительных конструкций. В свою очередь отсутствие общего арматурного каркаса делает сборный фундамент весьма восприимчивым к изгибающим и скручивающим воздействиям.

Два главных правила в строительстве сборных фундаментов:

Их расположение целиком в промерзающем слое грунта или ниже глубины промерзания, чем исключается поднятие конструкции силами морозного пучения.
Исключение бокового воздействия от грунта до того момента, когда сдавливающее воздействие будет достаточно высоким, чтобы силы трения между блоками не допускали их смещения.

При этом также требуется нивелировать разницу в плотности слоя почвы, на который фундамент опирается. Делается это посредством установки блоков на монолитную железобетонную ленту-ростверк или плиту, выполняющую роль распределения нагрузки от противодействия грунта.
