Классификация ЖБ плит перекрытия
При выборе железобетонных плит следует опираться на предварительные расчеты, которые выполняются при разработке проектно-технической документации
Поэтому важно возводить здание в соответствии с профессионально разработанным проектом. Основные типы железобетонных плит перекрытия включают:
- Пустотные плиты: это плиты с продольными технологическими отверстиями, которые проходят по всей длине изделия. Эти пустоты позволяют уменьшить вес плиты, а также повысить его тепло- и звукоизоляционные свойства за счет наличия воздушных полостей.
- Ребристые плиты: они имеют продольные ребра, которые обеспечивают повышенную жесткость изделия. Это позволяет создать более прочные и устойчивые перекрытия.
- Сплошные или полнотелые плиты: это железобетонные изделия с полным сечением, без внутренних полостей или ребер. Они также обладают хорошей прочностью и стабильностью.
Каждый вид плит перекрытия имеет свои размеры. Обычно ширина и высота стандартные, но максимальная длина может различаться.
Как транспортировать и складировать железобетонные плиты
«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»
Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.
Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий. Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями
Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.
Транспортировка плит перекрытия
Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.
Прокладочные бруски для перевозки плит перекрытия
Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:
1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.
2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.
Хранение плит перекрытия
3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.
4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.
5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.
Характеристика пустотных плит
Размер
От размера пустотной ПК зависит и её конечная стоимость, важное значение, помимо таких параметров, как ширина и длина, имеет также и вес. Размеры ПК варьируются следующим образом:
Размеры ПК варьируются следующим образом:
- по длине размер ПК колеблется в диапазоне от 1180 до 9700 миллиметров;
- по ширине размер ПК колеблется от 990 до 3500 миллиметров.
Так вот, толщина, которую могут иметь многопустотные панели, всегда является неизменной величиной – 220 мм. Большое значение имеет, конечно же, и вес панели перекрытия. Бетонные плиты перекрытия должен поднимать кран, грузоподъёмность которого минимально составляет 4-5 тонн.

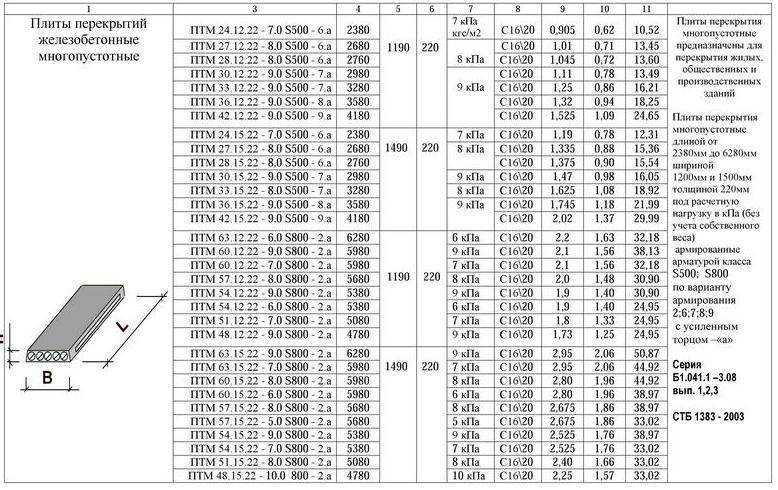

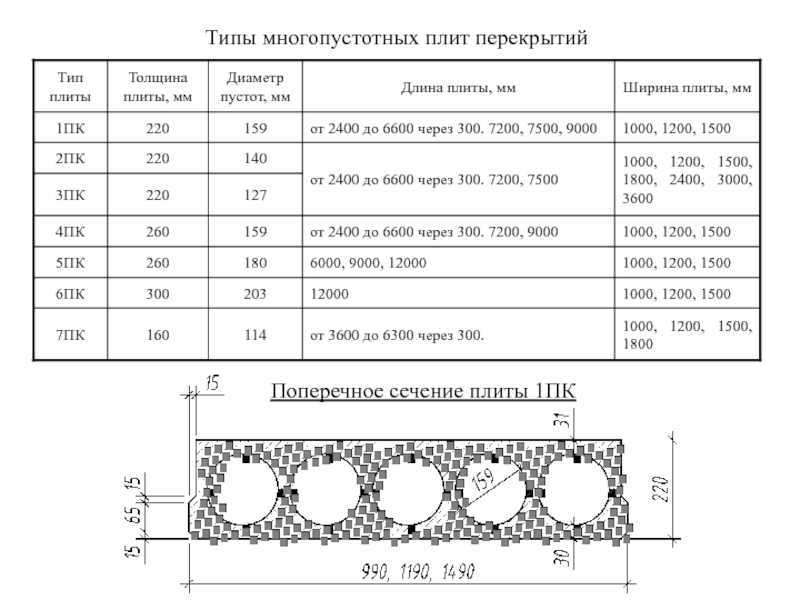

Сравнительная таблица координационных размеров пустотных плит перекрытия
Длина и вес панелей имеют важнейшее значение для строительства, длина даже меньший по важности показатель, нежели вес
Вес
Что касается такого важного параметра, как вес, то здесь всё предельно понятно с первого раза: диапазон выпускаемых в России изделий находится в пределах от 960 килограммов до 4,82 тонн. Вес является главным критерием, по которому определяется способ, с помощью которого будет осуществляться монтаж панелей
Обычно используют краны, как уже отмечалось выше, с грузоподъёмностью минимум 5 тонн (разумеется, краны должны поднимать тяжесть с некоторым запасом).
Вес панелей одинаковой маркировки может отличаться, но незначительно: ведь если рассматривать вес с точности до одного грамма, на него может повлиять всё что угодно.

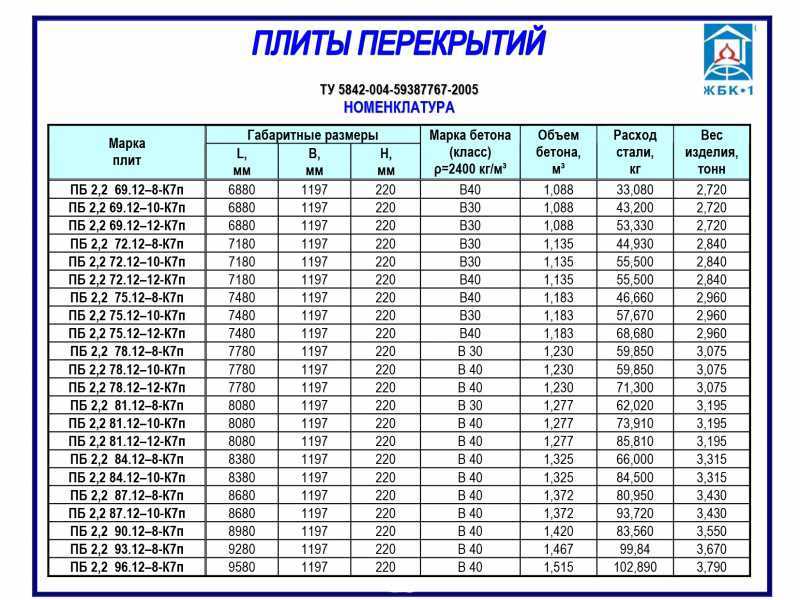

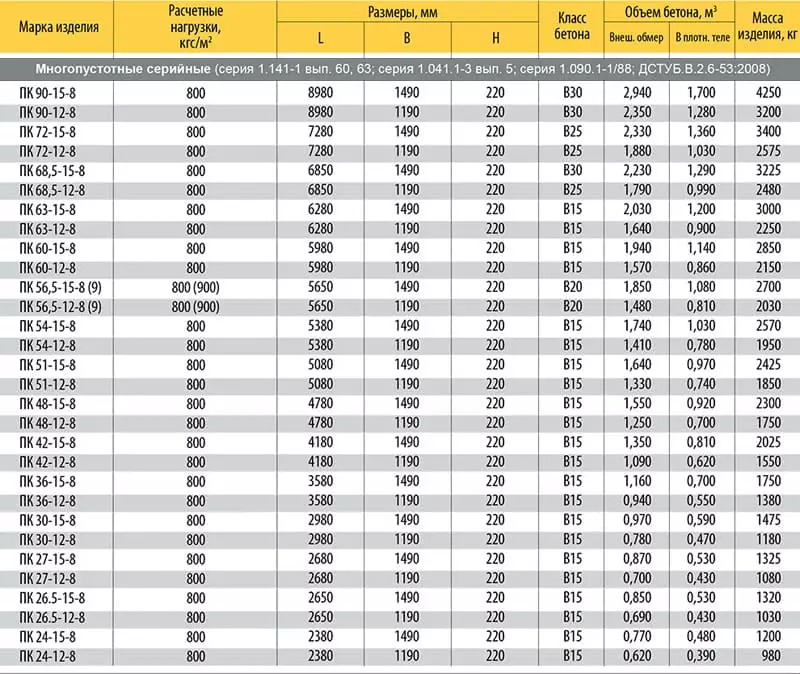

Сравнительная характеристика основных марок пустотных плит
Если, например, изделие попало под дождь, то оно априори будет немного тяжелее того изделия, которое под дождь не попало.
Преимущества ЖБИ с пустотами
- Уменьшение массы объекта;
- Гашение вибраций и высокий коэффициент шумоизоляции;
- Возможность монтажа инженерных коммуникаций в пустотах;
- Пожаробезопасность и водонепроницаемость;
- Быстрый монтаж;
- Длительность эксплуатации.
Шаг размерности панелей идет с градацией от 100 до 500 мм.
Стандартные размеры ребристых плит перекрытия и пустотных изделий унифицированы, и шаг размерности соблюдается как 100-500 мм. Приведенная ниже таблица наглядно это показывает:
Маркируются панели согласно требований гост 23009 тремя группами буквенных и числовых символов, которые пишутся через дефис:
- I группа отображает тип плиты, ширину и длину (дм);
- II группа:
- Несущая или расчетная нагрузки (кПа или кг/м2);
- Класс арматуры;
- Тип бетона (легкий (Л), силикатный (С), тяжелые бетоны не указываются);
- III группа отображает особые параметры.
Пример маркировки пустотелых плит:
Панель пустотная тип 3ПК, длина 6600 мм, ширина 3600 мм, нагрузка 6 кПа или 600 кг/м2, бетон марки «Л», предварительно напряженная арматура Ат-V маркируется как 3ПК66.36-6АтVЛ. Если панель отлита из тяжелого бетона и будет работать в особых условиях (например, в сейсмоопасном регионе), то маркировка дополняется символами С7, где 7 – сейсмоопасность до 7 баллов.
| Тип | Размеры | |
| Длина, см | Ширина, см | |
| 1 ПK
2 ПK З ПK |
240-660, интервал 30, 720, 750 | 100, 120, 150, 180, 240, 300, 360 |
| 1 ПK | 900 | 100, 120, 150 |
| 1 ПK
2 ПK З ПK |
360-660, интервал 30, 720, 750 | 240-360, интервал 30 |
| 1 ПK
2 ПK З ПK |
240-360, интервал 30 | 480-660, интервал 30 |
| 4 ПK | 240-660, интервал 30, 720, 900 | 100, 120, 150 |
| 5 ПK | 600, 900, 1200 | |
| 6 ПK | 1200 | |
| 7 ПK | 360-630, интервал 300 | 100, 120, 150, 180 |
| ПГ | 600, 900, 1200 | 100, 120, 150 |
Маркировка плит

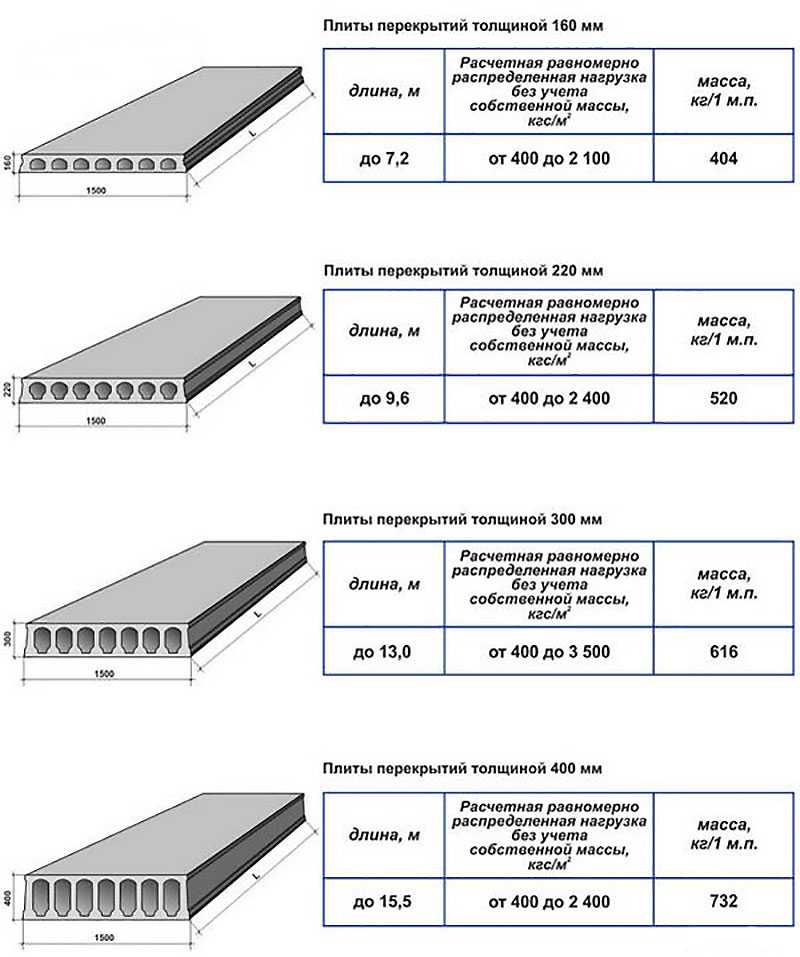

Характеристики пустотелых панелей
Стандартные панели могут выдерживать несущие нагрузки в пределах 6-10 кПа. Это достаточно большой запас прочности, который позволяет использовать изделия для строительства любых жилых, промышленных и общественных объектов.
| Тип | Толщина, см | Плотность бетона, кПа | Длина, м | Параметры строительного объекта |
| 1 ПK,1 ПKT, 1 ПKK | 12 | 14-25 | ≤ 7,2 | Жилые строения |
| 1 ПK | 12 | 14-25 | ≤ 9 | Объекты общественного и промышленного назначения |
| 2 ПK, 2 ПKT, 2 ПKK | 16 | 22-25 | ≤ 7,2 | Жилые строения |
| 3 ПK, 3 ПKT, 3 ПKK | 16 | 22-25 | ≤ 6,3 | |
| 4 ПK | 16 | 14-25 | ≤ 9 | Объекты общественного и промышленного назначения |
| 5 ПK | 17 | 22-25 | ≤ 12 | |
| 6 ПK | 15 | 22-25 | ≤ 12 | |
| ПГ | 15 | 22-25 | ≤ 12 | |
| 7 ПK | 9 | 22-25 | ≤ 7,2 | Жилые малоэтажные строения |
Приведенная выше таблица показывает зависимость размеров и области применения панелей.
Основные характеристики плит перекрытий
В процессе строительства любого объекта могут использоваться совершенно разные типоразмеры пустотных панелей, поэтому цена на каждую из них указывается в прайс-листе завода-изготовителя. Ориентировочная стоимость на текущий 2017 год лежит в довольно широких пределах – от 5 000 до 10 000 рублей за одну единицу.
Расчёт нагрузки
Расчёт предельного воздействия
Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.
Устройство пустотной плиты с наличием армированной стяжкой
Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.
Прежде всего необходимо учесть вес следующих элементов:
- цементно-песчаные стяжки;
- перегородки из гипсобетона;
- масса напольного покрытия или панелей;
- теплоизоляционные материалы.
Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.
Расчёт оптимальной нагрузки
Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².
Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².
Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.
Схема устройства пустотной плиты с наличием гидроизоляции
Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.
Как изготавливают пустотелые плиты
Для изготовления многопустотных панелей применяются различные виды бетона:
Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства
- силикатный;
- легкий;
- тяжелый.
При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:
- безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
- опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.
Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.
Расчёт нагрузки
Расчёт предельного воздействия
Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.
Устройство пустотной плиты с наличием армированной стяжкой
Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.
Прежде всего необходимо учесть вес следующих элементов:
- цементно-песчаные стяжки;
- перегородки из гипсобетона;
- масса напольного покрытия или панелей;
- теплоизоляционные материалы.
Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.
Расчёт оптимальной нагрузки
Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².
Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².
Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.
Схема устройства пустотной плиты с наличием гидроизоляции
Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.
Осуществление приемки готовых изделий
Морозостойкость элементов перекрытия проверяет отдел трудового контроля на опытных образцах путем большого количества циклов заморозки и оттаивания. Результаты заносят в специальные паспорта.
Пористость и пороги водопроницаемости проверяют для каждого вида бетонной смеси отдельно и оформляют в необходимых документах.
Для разрешения к эксплуатации изделие проходит ряд проверок на прочность, плотность, твердость.
Все металлические элементы подлежат визуальному и инструментальному контролю на предмет соответствия чертежам, технической документации и ГОСТу. Если нужно, составляется акт на скрытые работы по прокладке арматуры.
Показатели пористости бетона должны в точности быть как в проекте или в заказе, соответствовать ГОСТу.
Соответствие плит указанным в чертежах размерам проводят систематически и выборочно. Точно так же проводят осмотр поверхности на проявление микротрещин.
Проверяют при выпуске слой защитного бетона для металла на ребрах плиты с помощью рентгеновских приборов.
Плиты перекрытия ПБ и ПК — в чем разница?
› Малоэтажное строительство › Перекрытие
23.05.2019
При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.
Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.
Свойства продукции, обозначаемой ПК
Технические характеристики железобетонных плит с маркировкой ПК:
- используются для возведения любых типов строительных конструкций;
- срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
- ПК дополнительно усилены металлической или специальной напряженной арматурой;
- обладают 3 группой устойчивости к образованию трещин;
- виброустойчивый строительный материал;
- повышенная звуконепроницаемость;
- не боится воздействия влаги;
- повышенная стойкость к высоким температурам.
Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

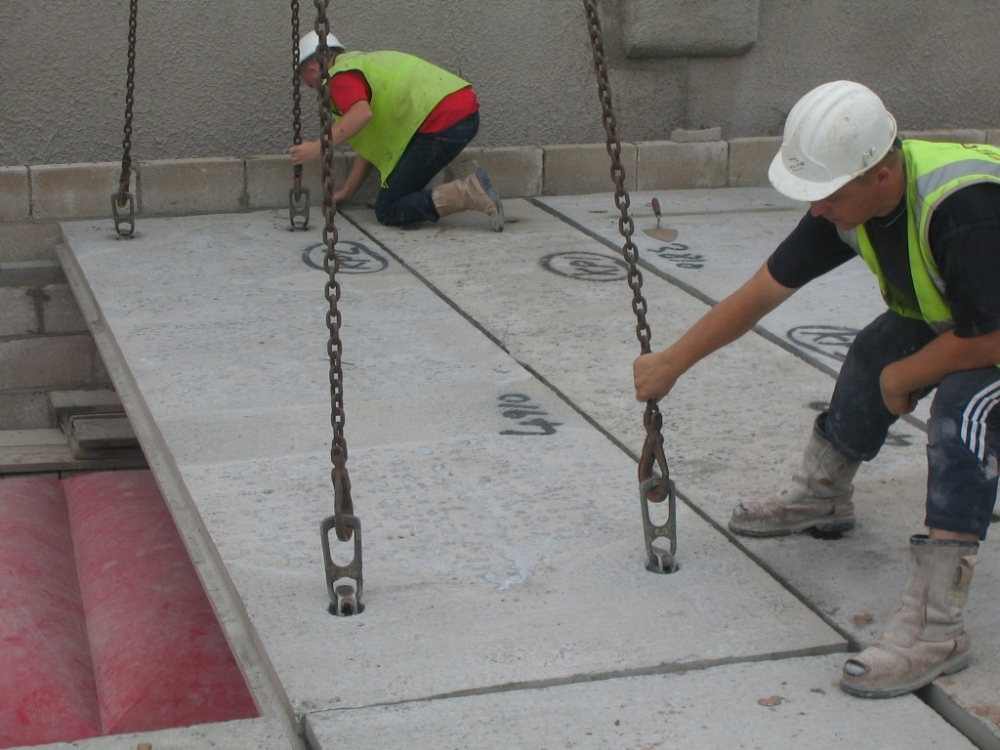

Плита ПК имеет стальные проушины для транспортировки и монтажа.
Достоинства безопалубочной продукции
У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:
- Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
- Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
- Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
- По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
- Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
- Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
- Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.
Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.
Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.
Плиты перекрытия ПБ и ПК — в чем разница? Ссылка на основную публикацию
Разновидности пустотных плит
Кроме стандартных плит ПК, существует еще несколько разновидностей:
- ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
- ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
- НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
- НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.
Устройство и узлы опирания плиты
Разница между ПК и ПБ
Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.
Пустотные плиты ПК и ПБ
Технология изготовления плит ПК:
- В металлическую опалубку укладывают арматуру.
- Производят бетонирование металлической формы.
- Для удаления пузырьков воздуха производят вибрацию всей формы.
- Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
- По окончании готовую плиту извлекают и складируют.
Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:
- По всему стенду подогреваемой площадки натягивают тонкие тросы.
- Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
- Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
- Производят сушку изделий.
- По окончании заготовку режут на размеры, нужные заказчику.

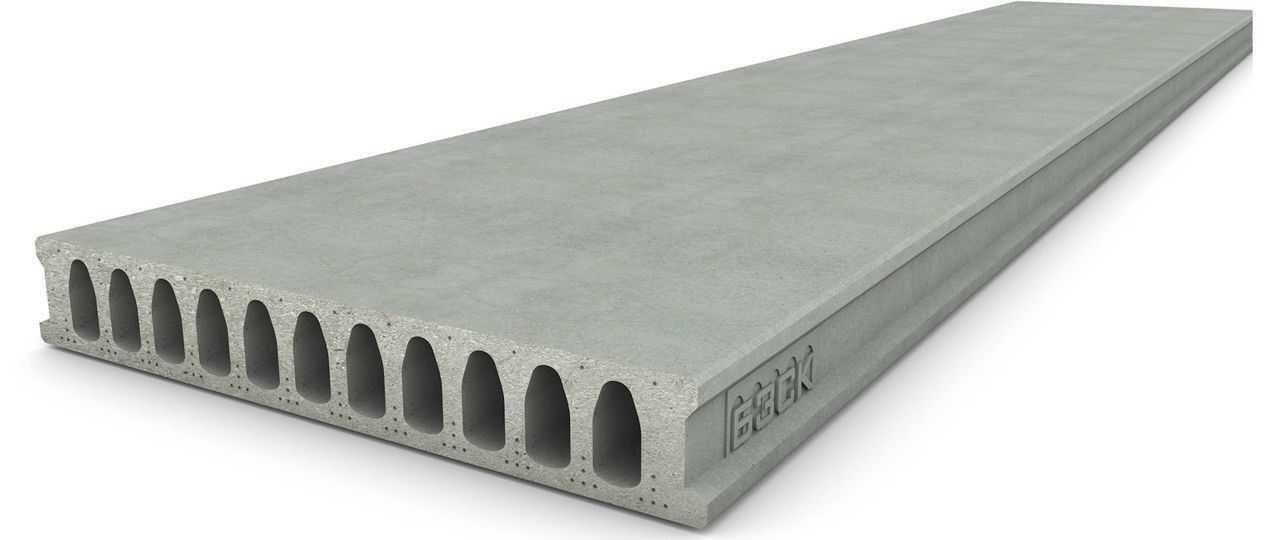

Пустотная плита перекрытия ПБ
Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.
В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

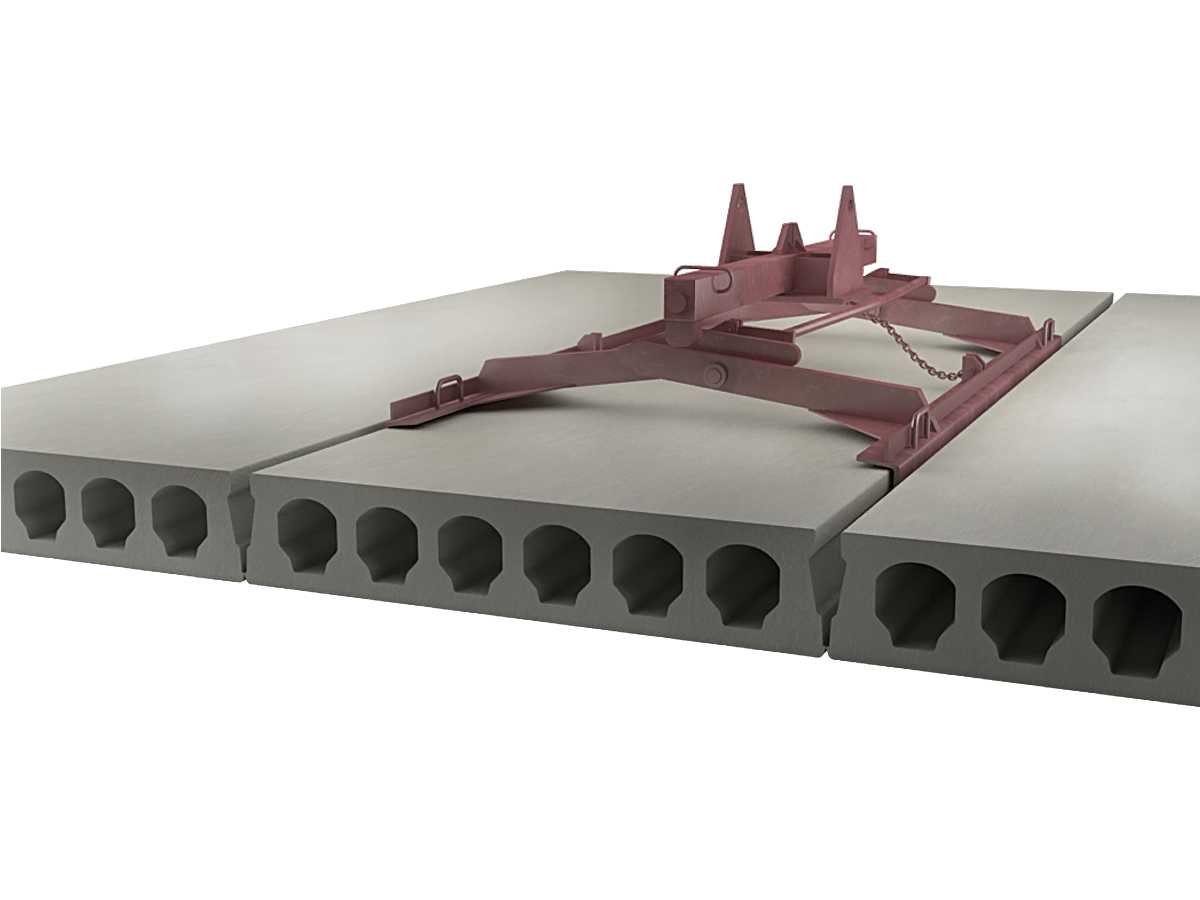

Траверсы для монтажа плит ПБ
Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.
Расчет количества и размеров плит для частного дома
Обычно, виды, количество и размеры плит определяются при проектировании, когда инженеры адаптируют планировку стен под стандартные габариты плит для перекрытия. Однако, существует возможность возведения строений без проектно-технической документации, особенно в частном строительстве.
Существуют некоторые правила при расчете количества и размеров плит:
- Длина выбирается в зависимости от расстояния между противоположными стенами, с учетом глубины опирания на стеновые конструкции с обоих сторон.
- Чтобы упростить расчет количества плит, они могут быть предварительно расположены на листе бумаги. При подсчете учитываются поперечное расстояние между несущими стенами и ширина плит.
- Швы между уложенными плитами должны быть заделаны цементно-песчаным раствором, а большие зазоры – бетоном.
- Иногда возникают ситуации, когда остается непокрытая площадка, которая не соответствует стандартной конфигурации и размерам плит. В таких случаях ее можно покрыть монолитной заливкой с предварительным армированием.
