Пошаговая инструкция, как построить ленточный фундамент для бани 4х6 своими руками

Как построить основание своими руками: пошаговая инструкция

Установка опор:

1. Разметка территории. Определяют местоположение опор, учитывая нормативы СП 24.13330.2011. Там, где намечено расположение стоек, забивают колышки.
2. Установка свай. Ручным буром выполняют отверстия в грунте. На их глубину влияет состояние почвы. Стенки скважины защищают рубероидом. В отверстие опускают арматуру. Заливают бетон, трамбуя его, чтобы получить монолитную конструкцию. Для возвышения свай над землей делают опалубку.

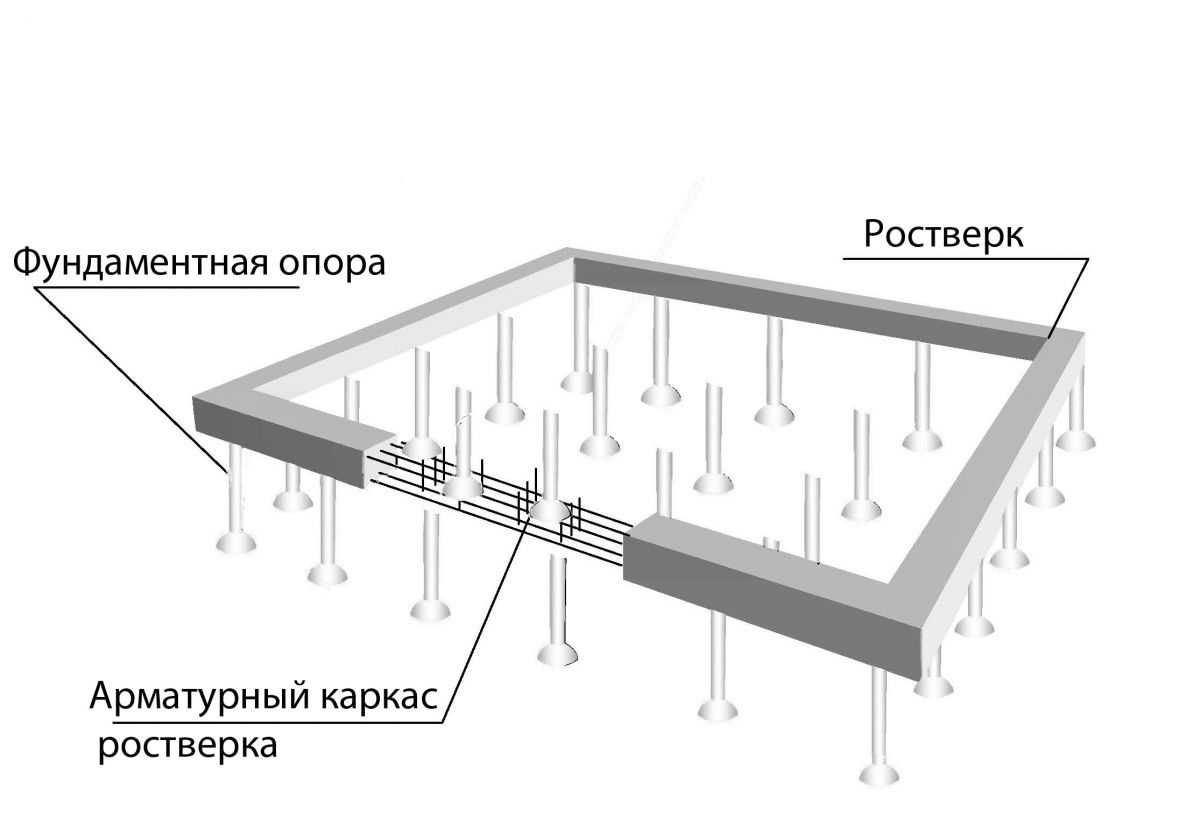

3. Соединение свай. Чтобы соединить опоры, делают ростверк. Под баню подойдет брус либо бревно. Древесину кладут на оголовки, выполняя в ней вырезы под них. Затем скрепляют брусья по углам. К оголовкам раму крепят болтами. Далее возводят стены, закрывают их крышей.

Опора под печь

Если  будет кирпичная печь, под нее нужны дополнительные опоры:

1. Копают котлован.
2. Подсыпают песок.
3. Укладывают битый кирпич, затем снова песок, получая плотную подушку.
4. Укладывают щебень. На нем устраивают опалубку под габариты печи.
5. Внутри опалубки монтируют арматурный каркас.
6. Заливают бетон по уровню, на 10 см ниже пола. Дожидаются полного высыхания.
7. Бетон смазывают гудроном, выкладывают кирпичи до нулевого уровня. На них возводят печь.

На фото пример заложения фундамента под печь:

Как утеплить?

Чтобы утеплить пол при свайном основании, рекомендовано использовать пеноплекс. Мастера перед укладкой изолятора монтируют по периметру пола рейку. Она позволяет обеспечить сливной уклон, чтобы вода быстрее стекала.

Подробная статья об утеплении свайного фундамента здесь.

Декорирование

После завершения строительства требуется облагородить фундамент. Рекомендовано применять различные облицовочные материалы.

Подойдет:

• камень;
• керамогранит;
• облицовочный кирпич;
• клинкер.

Когда фундамент можно вводить в эксплуатацию

После заливки бетонного основания с ним нужно произвести несложные действия:

1. Желательно предохранять бетон от попадания прямых солнечных лучей. Если это происходит летом, для этого его можно накрыть старыми досками или фанерой. Дело в том, что при резком высыхании на жаре в цементном основании будут появляться микротрещины, что не смертельно, но и нежелательно.
2. Каждый день фундамент нужно поливать водой.

Время окончательного застывания составляет 28 дней, затем фундамент можно нагружать.

Как подлить фундамент, в общем понятно, но есть еще одно немаловажное действие – утепление основания снаружи. Для этого применяется экструдированный пенополистирол, практически это обычный пенопласт, только намного более плотный и твердый. Он крепится с наружной стороны фундамента специальным клеящим составом и пластмассовыми дюбелями

Такое утепление дает 30 % энергосбережения и делает цокольный этаж или подвал более теплым и сухим

Он крепится с наружной стороны фундамента специальным клеящим составом и пластмассовыми дюбелями. Такое утепление дает 30 % энергосбережения и делает цокольный этаж или подвал более теплым и сухим.

Почему для утепления применяется пенополистирол? У него много преимуществ: данный материал не боится влаги, имеет невысокую цену, довольно просто крепится. Из недостатков есть один, но серьезный – повышенная горючесть. Но если он будет расположен в земле, этим можно пренебречь. И еще один нюанс применения этого материала: в обычном пенопласте любят жить мыши, что очень неприятно, экструдированный пенополистирол лишен этого недостатка.

Надеемся, данная статья помогла ответить на вопрос, как подлить фундамент к старому дому.

Свайный фундамент для бани 4х6 м

Самым дешевым будет возведенный на деревянных сваях фундамент для бани 4х6 м. Цена такого фундамента заметно ниже, чем у оснований из других материалов. Сваи из твердой древесины, например, лиственницы, используются в строительстве с давних пор.

В настоящее время намного чаще используются винтовые сваи из металла. Хотя их себестоимость заметно выше, работать с ними просто. Такие сваи подходят практически для любого грунта, могут выдерживать значительный вес постройки. Свайно-винтовое основание монтируется очень легко, хотя для установки сваи требуется участие в процессе 2 или 3 человек. Зато можно обойтись без специальной техники.

Сваи обязательно устанавливаются по углам постройки и в местах соединения внутренних стен. Между основными сваями равномерно распределяются дополнительные опоры. Шаг между ними должен быть не более 2 м.

Оптимальный диаметр трубы, из которой делают сваи – 20 см. Требуемая толщина стенки указанной трубы – 0,4 см. К заостренному нижнему концу винтовой сваи при помощи сварки крепится лопасть толщиной 0,5 см. Перед установкой все сваи необходимо обработать эпоксидной эмалью особого состава для защиты металла от коррозии.

Сваи поочередно вкручиваются в грунт на строительной площадке в заранее подготовленные углубления (лунки). Сначала устанавливаются угловые, затем промежуточные сваи. Глубина заглубления винтовой сваи на этом этапе – не менее 30 см.

Далее необходимо увеличить длину вспомогательных рычагов и вкрутить каждую сваю до уровня твердого слоя грунта как минимум на 1,5 м. В процессе вкручивания необходимо постоянно следить за тем, чтобы сваи не отклонялись от вертикали более, чем на 3 °. После установки всех свай необходимо подвести их к единой проектной высоте, подпилив те, что повыше, болгаркой.

Сваи внутри полые, поэтому после установки в них заливается песчано-цементный раствор для усиления всей конструкции. Дополнительную прочность придаст армирование свай арматурными прутьями. После заливки раствора на торец сваи устанавливается монтажная пластина – оголовок. Правильность их установки контролируется водяным уровнем и затем приваривается к свае. Все стыки необходимо прогрунтовать и покрыть эмалью в 2 или 3 слоя для защиты металла от коррозии.

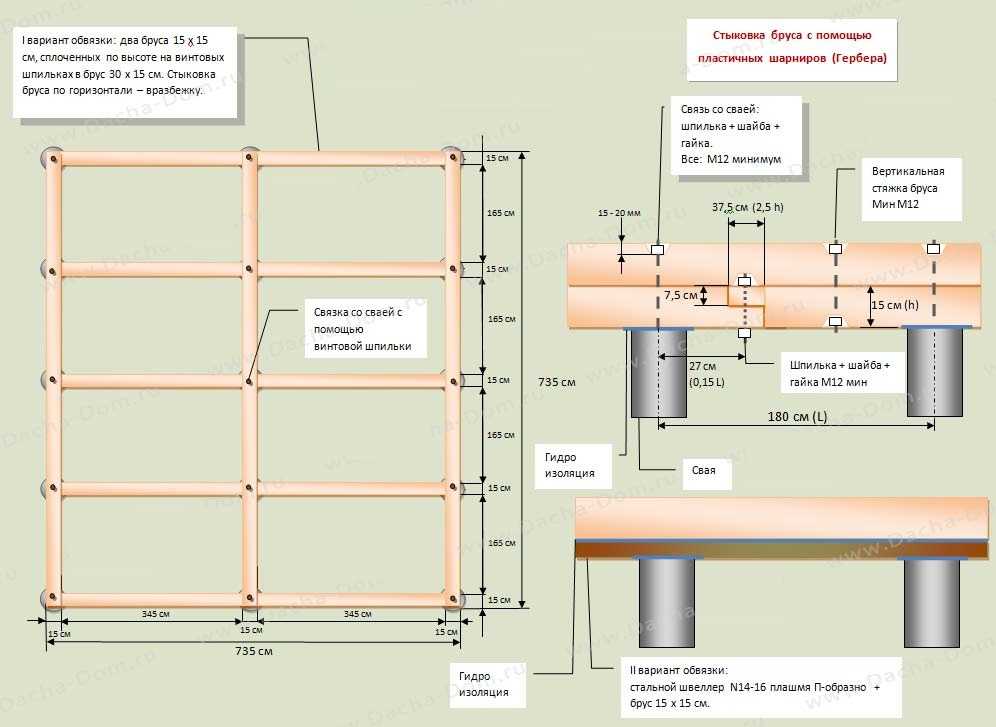

Для дополнительного укрепления свайно-винтового фундамента выполняется обвязка всей конструкции по периметру. Для этого используется швеллер, уголок или деревянный брус. Все материалы заранее обрабатываются защитными составами для предотвращения преждевременных повреждений.

Армирование

Армопояс изготавливается из толстой арматуры (>12 мм продольная и 6-8 мм поперечная, вертикальная арматура). Для работы понадобится болгарка, проволока для связки армопояса, сварочный аппарат, а также рулетка.

Армирование

Пояс состоит из продольных (четырех или более), поперечных и вертикальных арматурин. При этом вся конструкция должна отстоять от опалубки, грунта и верхней точки фундамента на 5 см, быть усиленной в углах здания. Поперечный срез армопояса представляет собой прямоугольник или квадрат.

Арматура нарезается на необходимую длину. На земле раскладываются продольные и поперечные прутья, которые связываются проволокой в местах соприкосновения. Сваривать каркас не рекомендуется, так как сваренный каркас может потерять целостность при уплотнении залитого бетона или эксплуатации построенной бани.

Продольные прутья раскладываются и связываются друг с другом с нахлестом порядка 30 см.

Вязка продольных прутьев

Расстояние между поперечными и вертикальными прутками не должно превышать 50 см. В том случае, если ленточный фундамент шириной до 120 см, то имеет смысл сделать каркас не из двух, а из трех продольных арматурин. При большой высоте фундамента так же стоит увеличить количество продольных прутков. Также сверху каркас укрепляется П-образными хомутами, предназначенными для увеличения прочности конструкции и уменьшения риска растрескивания ленточного основания.

Хомуты

На углах бани каркас дополнительно укрепляется арматурой, расположенной под углом 45 градусов относительно горизонтальных прутьев.

Армирование угла

Армирование угла

Готовый связанный каркас устанавливается на пластиковые подпорки. Чтобы в процессе заливки бетона не произошло подвижек, между опалубкой и арматурой вставляются крепления из пластика.

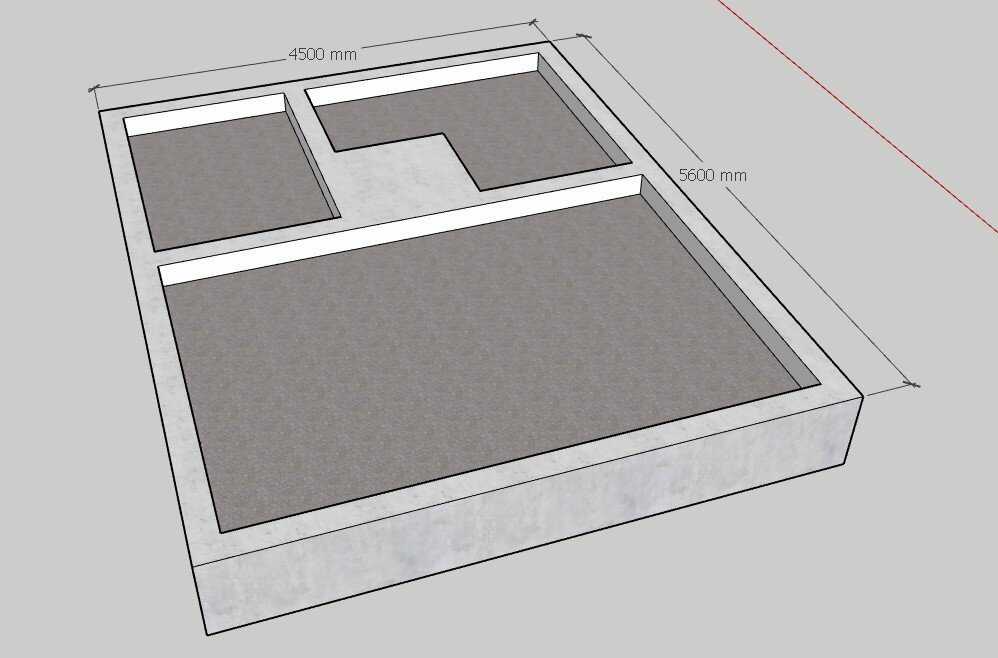

Армирование ленточного фундамента

Армирование и прокладка коммуникаций

Как рассчитать размер фундамента: толщина и высота

Выбранный материал влияет на толщину фундамента. Какой она должна быть, проще всего сориентироваться по нормативным толщинам стен подвалов (они же и являются ленточными фундаментами).

Основным критерием является величина пролёта стен, и вот как это выглядит в таблице:

Материал строительства ленты	Минимальная толщина стен фундамента при их длине (см)
Менее 2 м	2-3 м	3-4 м
Кладка из бутового камня	40	50	60
Кладка из кирпича	25	38	51
Кладка из бетонных блоков	25	30	40
Бутобетон	30	35	40
Железобетон	10	15	20

Указанной толщины может оказаться мало для стен бани, которые, к примеру, должны иметь толщину 40-50 см. Поэтому ориентироваться надо именно по стенам, прибавляя к ширине ленты расстояние, необходимое для укладки утеплителя или кирпичной облицовки, если таковая предусмотрена.

Принцип размещения кладки на фундаментной ленте

Высота ленты определяется исходя из климатических условий местности — а именно, высоты выпадающего зимой снега. Если лента будет заливаться только по периметру внешних стен, расчёт должен быть таким, чтобы минимум 1/3 высоты ленты была заглублена в грунт. При этом лучше, если под нею будет если не железобетонная подушка, придающая монолиту Т-образное сечение, то хотя бы бетонная подготовка. Так лента малого заложения будет более устойчивой.

Как вариант, ленточный фундамент можно сделать поверхностным, заложив в грунт только подготовительную песчаную подушку. Но в таком случае периметр ленты должен быть связан внутренними поперечными балками. Именно за счёт них фундамент получит необходимую для газобетонных стен бани жёсткость.

Фундамент ленточный для бани

Недостатком ленточного фундамента является большая площадь опалубки, на сборку которой уходит довольно много пиломатериала – а это удорожающий элемент. Гораздо выгоднее и быстрее по времени использовать для заливки наземной ленты несъёмную опалубку из бетонных блоков или пенополистирола.

Какая должна быть глубина?

Итак, глубина основания будет зависеть от глубины промерзания грунта, а также от типа грунта (песок, глина, болотистый) и давления строения на грунт (а это, в свою очередь, зависит от материала стен и этажности бани).

Информация. Если в составе грунта есть разные виды глины, то почва считается средней плотности, в результате чего идеально подойдет ленточный или столбчатый вид фундамента с определенной глубиной.

При выборе, какой глубины будет основание под баню, нужно учитывать еще и другие факторы:

Температура региона зимой, в котором будет проводится строительство (сейчас большинство строителей учитывает средний показатель, в результате чего заливают фундамент с глубиной 90 сантиметров. Но, если есть вероятность очень холодных зим, следует перестраховаться, в результате чего его заглубляют с запасом- не меньше, чем на 1,10 метра; Возможность отопления подвала в зимний период. Следует понимать, что те объекты, которые не будут отапливаться, следует закладывать на 10% глубже того уровня, на котором обычно происходит промерзание в данной местности. Конструкции отапливаемого варианта укладывать нужно на 30% выше

Фундамент под внутренними стенами разрешено углублять меньше, но всё же минимум на 40 сантиметров, что очень важно; Глубина промерзания. Следует учитывать водонасыщенность грунта, а также его плотность; Свойства почвы

Подготовительные работы

Проект – необходимая часть работ. Проще проект заказать, чтобы не допустить ошибок при самостоятельной разработке, или купить готовый чертеж. Пока готовится проект, подготавливается стройплощадка – выравнивается поверхность грунта, убираются мешающие детали (деревья, хозпостройки), проводится разметка с использованием следующих инструментов: 1. Рулетка, уровень, металлический угольник, строительный шнур; 2. Резиновая или деревянная киянка, резак, колья; 3. Шанцевый инструмент, ведра, тачка или носилки, емкость для раствора; 4. Шпатели, мастерок строительный миксер и перфоратор; 5. Болгарка или ножовка по дереву. Разметка начинается с углов основания. Вбиваются колышки, между которыми натягивается шнур, ровность углов проверяется угольником или измерением рулеткой диагоналей прямоугольника. При рытье траншеи под ленту от линии разметки нужно отступить 10-15 см для опалубки и обратной засыпки грунта. Ширину ленты отмечают укладкой досок (см. рисунок ниже). Если фундамент будет столбчатый, то роются квадратные шурфы размером, большим размера опоры на те же 10-15 см. При возведении свайного основания бурятся скважины.

Разметка ленточного основания

Подошва любого фундамента, кроме свайного, должна предохраняться песчаной подушкой. Под ленточной основой подушка делается толщиной 10-15 см, под столбчатый фундамент – до 10 см, под монолитную плиту слой песка должен быть 25-30 см. Песок увлажняется и трамбуется. Такая полушка служит своего рода гидроизоляционным и выравнивающим слоем. Затем собирается дощатая опалубка, которая для любых оснований должна возвышаться над грунтом на 10-15 см. Армирование делается для разных фундаментов по-разному, и этот процесс будет описан ниже. После установки армокаркаса в опалубку ленточного основания на подложку можно заливать бетонный раствор, основой которого служит цемент марки не ниже M 350. Ленту необходимо залить за один рабочий день, чтобы слои раствора хорошо сцепились друг с другом. Слои делаются высотой 10-15 см, каждый слой уплотняется штыкованием.

Последняя операция – гидроизоляция поверхности ленты после ее затвердевания. Это делается при помощи обычного рубероида. Продолжение гидроизоляции – обустройство отмостки и ливневой канализации. Снаружи цоколь ленточного основания также нужно защитить жидкой гидроизоляцией

Для столбчатого основания можно использовать не только кирпич или бетонные блоки, но и трубы, камень, бут, бревна или брус – это зависит от возможностей застройщика и от веса бани. Желательно при неглубоком залегании грунтовых вод погружать столбы ниже точки промерзания.

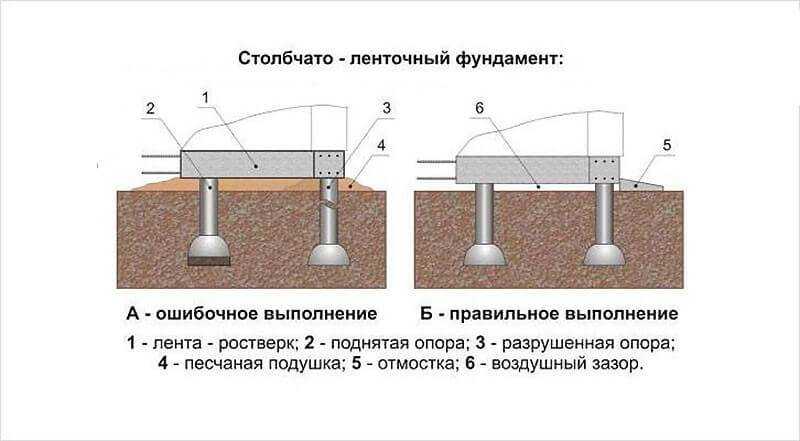

Столбчатое основание с ростверком

Кирпичные или блочные опоры обычно делают размером 400 х 400 мм. Трубы могут быть металлическими или асбоцементными, их полости нужно залить бетоном, предварительно полости желательно армировать – вставить в пустоты несколько арматурных прутьев. Также под трубы сначала обустраивается не только песчаная подушка, но и бетонная подложка, чтобы труба не продавила песок. Слой бетона – 5-10 см, диаметр труб – не менее 200 мм, глубина погружения труб – до 1,5 метра, чтобы превысить глубину промерзания почвы.

Чтобы не заливать бетонную подложку под трубные опоры, при заливке трубы можно ее просто приподнять на 15-20 см, и раствор в полости выльется на дно песчаной подушки. В таком положении труба должна простоять несколько часов на распорках, чтобы бетон начал схватываться, после чего трубу опускают и продолжают заливку раствора. Чтобы на трубы можно было закрепить деревянный ростверк, при заливке раствора в него заглубляют шпильку с резьбой Ø 16-20 мм, длиной 40-50 см. На эту шпильку будет надеваться нижний венец сруба или брусовый каркас. Баню можно начинать строить только через 4 недели – это время нужно, чтобы бетон набрал хотя бы минимальную начальную прочность, и строение не дало усадку при увеличении нагрузки на фундамент. Этот вариант основания – самый дешевый, но и баня должна быть из легких стройматериалов.

Нормативы погружения основания в грунт

Расчёты размеров

После того как был выбран вид фундамента бани, переходят к расчёту его несущей способности. Этот параметр характеризует способность основания здания выдерживать нагрузку от всего строения в целом. Основание должно передавать нагрузку сверху вниз на грунт и при этом не проваливаться в него.

Оперируя такими данными, как вес бани (T) и сопротивление грунта под ней (R), получают требуемую площадь опоры (S).

Несущая способность основания строения обеспечивается превышением удельного сопротивления грунта удельной нагрузки от веса постройки.

Формула расчёта опорной площади будет такой:

Получив данный параметр, переходят к определению глубины заложения подошвы фундамента. Расчёт этой величины базируется на двух фактах – глубина промерзания почвы и уровень грунтовых вод. Подошва фундамента должна находиться ниже границы промерзания почвы и выше уровня грунтовых вод.

Сопротивление грунта, глубину промерзания и уровень грунтовых вод определяют справочным путём. Обычно эти данные берут из выкопировки геологической вертикальной съёмки, привязанной к месту строительства, в отделе архитектуры и землеустройства. В противном случае параметры определяют опытным путём. Для этого обращаются к геологической службе, работники которой бурением получают пробы грунта.

Зная эти два основных параметра, можно рассчитать габариты для фундаментов таких видов, как ленточный, столбчатый, свайный, свайно-винтовой, монолитная плита.

Ленточный

Ленту формируют из:

• армированного монолитного бетона;
• сборных ж/б блоков;
• разных кладочных материалов.

Зная расчётную площадь опоры бани, определяют ширину ленты. Для этого площадь делят на длину периметра здания.

Так как глубина заложения подошвы опорного основания уже известна, то на этом определение габаритов ленточного фундамента завершается. Если отметка точки замерзания почвы находится на глубине менее 1 метра, то возводят мелкозаглубленный фундамент – это самый экономичный вариант основания строения, не требующий много времени на установку опалубки, а также арматуры.

Столбчатый

Фундамент представляет собой разорванную ленту на отдельно стоящие опоры. Этим добиваются большой экономией расходных материалов по сравнению с монолитной конструкцией. Опорные столбики создают из самых разных материалов.

• армированные монолитные опоры;
• металлические или асбестовые трубы, залитые бетоном с арматурой внутри;
• столбы из дикого, бутового камня и даже кирпичной кладки.

Количество столбов рассчитывают исходя из расчётной опорной площади, размера горизонтальной плоскости одной опоры и нормативным расстоянием между столбами 1 – 1,5 метра. Интересны варианты монолитных конструкций с несъёмной опалубкой из металлических, асбестовых листов или рубероида.

Свайный

Свая, как игла прошивает слабое верхнее основание, достигая прочного грунта. Опора является связующим звеном между постройкой и прочным грунтом. Сваи бывают:

• монолитными;
• буронабивными;
• металлическими;
• в виде заостренных деревянных столбов, обёрнутых рубероидом.

Рассчитывают заполнение свайного поля путём деления общего веса строения, включая снеговую нагрузку, на несущую характеристику одной сваи, получая этим их общее количество. Остаётся их разместить на плане стройучастка по всему периметру несущих стен. Оголовки свай обвязывают ростверком, на котором возводят стены бани.

Свайно-винтовой

В последнее время застройщики активно используют металлические винтовые опоры для постройки саун размером в плане 4 х 6 м. Для такого сооружения понадобится всего 12 – 15 винтовых свай, исходя из принятого промежутка между опорами.

Привлекательность свайного основания такого типа состоит в том, что винтовые опоры можно устанавливать практически на любом грунте, кроме скалистой почвы. Монтаж производят в течение нескольких часов вручную без привлеченья какой-либо техники.

Оголовки винтовых опор разной высоты срезают угловой шлифмашиной с пильным диском или газосваркой под один уровень. Для контроля высот используют лазерный нивелир.

Монолитная плита

В первую очередь нужно высчитать степень заглубления и толщину плиты. Для этого необходимо знать тип грунта, сбор нагрузок от строения и несущую способность. На практике под фундамент в северных регионах нужно заглубляться не ниже 0,8–1 м от поверхности земли. В теплых широтах достаточно 0,3–0,4 м глубины. На устойчивых грунтах заглубление может быть минимальным и составлять всего 0,2 м.

Для бань 4 на 6 из легких материалов оптимальным размером плиты считается 0,2–0,3 м. При этом нужно учитывать высоту подушки — 0,5 м (0,3 м песка и 0,2 м щебня). Слой утеплителя до 0,1 м для холодных регионов.

Фундамент для бани своими руками: пошаговая инструкция

Определив тип основания, остается узнать, как сделать фундамент под баню своими руками. Ведь все чертежи и расчеты, инструменты и материалы невозможно применить без четкого понимания технологии сборки. Инструкция под каждый тип основы своя, и мы рассмотрим все.

Ленточный

Ленточный фундамент это классика и подходит для любых типов построек

Чтобы правильно выполнить заливку фундамента под баню, когда предполагается бетонная лента, сначала делаются правильные расчеты. Определяются высота, ширина, а также глубина залегания с учетом как минимум 20 см на песчано-щебневую подушку.

Когда все расчеты сделаны, можно переходить к сборке:

Выровнять участок. Сделать разметку колышками и веревками, обозначив все углы. Выкопать траншею по сделанным расчетам. Утрамбовать дно, сделать его ровным. Насыпать слой песка, не менее 10 см. Утрамбовывать, постоянно смачивая, пока слой не станет совсем плотным. Добавить слой щебня, равный по высоте слою песка. Его тоже утрамбовывают, даже можно просыпать песком с водой для склеивания. Установить опалубку, превышающую по высоте границу траншеи. Если почва плотная и глинистая, то опалубку можно установить только для верхней части основы, надземной. Положить на слой щебня агроткань. На агроткань положить армирующую сетку. Но здесь для армирования фундамента под баню даже установить вертикальные арматуры, а потом к ним привязать (не приварить) сетку. Так она будет лучше укреплять саму бетонную ленту. Залить бетон. Выровнять его, утрамбовать виброплитой, проштыковать

Важно, что бетон в ленту заливается сразу весь и равномерно. Слои нарушат его монолитность, отнимая прочность

Далее за бетоном нужно ухаживать. Проливать его водой по установленным схемам первые дни, укрывать полиэтиленом, чтобы он не повредился при застывании. Опалубку можно снять дней через 10, а продолжать строительство — через месяц после заливки. Когда опалубка снимается, в пространство, оставшееся от нее, засыпается песок, щебень, остатки грунта.

Но нужно не забыть, что после застывания бетонную ленту потребуется гидроизолировать рулонными и обмазочными материалами, только потом можно перейти к использованию сделанного основания для строительства.

Плитный

Плитный фундамент подходит практически под любые типы почв

Чтобы правильно залить фундамент под баню и сделать плиту настолько крепкой, насколько она должна быть при использовании плитной основы, нужно:

1. Выкопать котлован. Он должен быть больше бани, на 20 см больше от каждой стены. Дно котлована определяется по типу грунта, а также точке промерзания.
2. Дно выравнивается, трамбуется.
3. Насыпается гидроизоляция — это песок и щебень. Песка должно быть 10 см, сверху 10 см щебня, каждый слой трамбуется, а также обязательно проливается водой, чтобы быть плотным.
4. Делается опалубка из деревянных досок. Она выше границы котлована, так как основа должна немного возвышаться над землей.
5. Армирование фундамента делается каркасом из арматуры, это сетка с ячейками 20х20 см. Потребуется положить несколько слоев такой сетки, если постройка будет тяжелая или многоэтажная.
6. После армирования можно заливать бетон.

Когда бетон схватится, опалубку можно будет убрать и нанести на бетонную плиту гидроизоляционные материалы.

Если используется уже готовая плита, то под нее просто делается котлован, а потом она в него с помощью специальной техники помещается. Останется ее только правильно обработать составами для влагозащиты, замаскировать, а потом можно сразу начинать строительство, так как бетону не нужно застывание.

Свайный

Свайный фундамент обычно устанавливается на слабых грунтах с большим содержанием грунтовых вод

Перед тем, как делать основу для бани на сваях, нужно определить, сколько столбов потребуется под проект. Чем больше сооружение, тем больше их потребуется, и сваи обязательно должны быть под всеми углами снаружи и внутри бани.

Узнав количество столбов, можно переходить к строительству:

1. Участок земли выравнивается.
2. На землю наносится разметка, где расположатся сваи, а также какого размера ямы им потребуются.
3. Выкапываются ямы под столбы, квадратные или круглые.
4. На дно ямы насыпается слой песка, который тщательно утрамбовывается, а потом слой щебня.
5. В ямы погружается опалубка или труба, в которую будет заливаться бетон.
6. Устанавливается гидроизолирующая гильза из рубероида, если есть опалубка.
7. Вставляется арматурный каркас.
8. Заливается бетон.

У столбов должны быть ровные верхушки, на одном уровне, поэтому их выравнивают ростверком.

Заключение по теме

Как видите, построить фундамент под баню из разных блоков – это нетрудно, если сравнивать заливку и опалубку. Конечно, необходимо придерживаться стандартных строительных правил и нормативов, без них качество будет падать. Но все равно это самая простая технология возведения фундаментов.

Как показывает практика, все чаще частные застройщики прибегают к этим процессам, если строительство ведется своими руками. Это не только просто, но и намного дешевле.

И последнее – можно ли собрать фундамент для бани из пеноблоков? Нельзя. Слишком высокий показатель влагопроницаемости у этого материала. Под действием влаги он быстро выходит из строя, даже при хорошей гидроизоляции.
