Разновидности, регулировка и установка петель для пластиковых окон

Сломалась ручка, требуется ограничитель открывания: что предпринять

Если неисправна оконная ручка, а также если требуется установка ограничителя открывания окна, позволяющего оградить вашего малыша от потенциальных неприятностей, то не спешите вызывать мастера.

Данный ремонт довольно прост, поэтому с его выполнением вы сможете справиться собственными силами, предварительно закупив необходимое вам изделие. Ремонтируя окно, вам потребуется произвести следующие операции:

• развернуть декоративную пластинку, прикрывающую основание ручки, вывинтить винты и снять ручку;
• установить вновь приобретенную ручку, зафиксировать ее винтами;
• декоративную пластинку повернуть, чтобы она скрыла головки винтов.

Если вы нуждаетесь в ограничителе открывания, являющемся одновременно регулятором проветривания (т.н. «гребенкой»), то его пластину следует установить под новую ручку.

Как вы видите, подобная замена фурнитуры, выполняемая в пластиковых окнах без привлечения мастера, а своими руками, достаточно проста. Поэтому−то нет никакого смысла производить совершенно ненужные и порой достаточно обременительные для семейного бюджета траты.

Пластиковое окно дует со стороны петель посередине: проверяем прижим и рихтовочные пластины

Иногда происходит так, что любые ухищрения не помогают. Конструкция выглядит вполне целой, лишних щелей и отверстий нет, уплотнители работают исправно, выглядят упругими и новыми, а все равно дует. Есть смысл проверить, обеспечивается ли должный прижим, который может свидетельствовать о том, что фурнитура попросту вышла из строя и ее придется заменить. Как самостоятельно поменять фурнитуру пластиковых оконных систем или произвести ее ремонт обязательно сперва узнать более подробно.

Также нужно убедиться, что не сифонит из-за сбившихся рихтовочных пластин, это будет не просто, но и не чрезмерно сложно. Причем такого рода продувания может возникнуть как в простых распашных, так и в поворотно-откидных конструкциях. Для ремонта нужно будет снять оконный штапик и осмотреть фурнитуру с этой стороны. Нужен будет плоский небольшой шпатель, отвертка и молоточек.

• В щель вставьте шпатель и аккуратно подденьте штапик. В принципе, можно воспользоваться ножом или отверткой, однако так будет больше шансов повредить его, да и оставить следы на стекле.
• По ручке шпателя нужно слегка ударить молотком, тогда он должен отойти, шпатель надо передвинуть, пока он вовсе не выйдет из предназначенного ему паза.
• Далее внимательно рассмотрите рихтовочные пластины, они должны бы строго посередине. Если же они сместились в одну или другую сторону, о придется это исправить, или же полностью заменить пластины новыми.

Также, пластиковое окно дует со стороны петель посередине, когда для довольно крупной конструкции просто не хватает усилий прижима обычной фурнитуры. В таких случаях специалисты рекомендуют устанавливать средний скрытый или же внешний прижим. Таким образом нагрузка от веса створки распределяется более равномерно и снимается с петель, что может пресечь либо заметно уменьшить продувания.

Заводской брак и ошибки монтажа: дует через петли пластикового окна

Во многих случаях, люди жалуются на то, что продувание сквозь петли пластиковых окон отчетливо ощущается даже после того, как все регулировки уже проведены. Если ваши действия не дали совершенно никакого результата, стоит обязательно проверить всю оконную систему, и петли в частности, на наличие заводского брака. Вполне возможно, что профиль имеет лишние и ничем не закрытые отверстия, а также трещины. Также щели могут возникать от длительной эксплуатации с нарушением геометрии окна, тогда виноват установщик, который банально смонтировал конструкцию, не правильно ориентировав ее в пространстве, относительно горизонта.

Заделать все отверстия и щели можно попробовать помощи обычного силиконового герметика, который продается в любом строительном магазине. Однако в некоторых особо тяжелых случаях он может просто не держаться там. Тогда придется купить специальный жидкий пластик, который немного дороже, но и эффективность такой заделки будет намного выше. Также причина может крыться в просевшем возле петель уплотнители. Как заменить уплотнительные резинки самостоятельно и без проблем также стоит узнать более подробно, тем более, что это вовсе не сложная задача, для человека даже без опыта.

При наличии заводского брака очень сложно будет справиться самостоятельно, точно также, как при повреждениях при монтаже. Если стеклопакеты, к примеру, потеряли герметичность, то вполне возможно, что по квартире или дому будет гуля сквозняк, а если ко всему, еще и вентиляция в помещении довольно мощная, то можно рассчитывать на серьезные проблемы.

Установка и регулировка оконной фурнитуры

После подбора фурнитуры для металлопластиковых окон необходимо провести ее установку и окончательную регулировку.

Установка фурнитуры своими руками

Установка или замена фурнитуры пластиковых окон происходит по следующей схеме:

1. если происходит замена элементов фурнитуры, то на первом этапе происходит демонтаж старой конструкции;
2. новый комплект фурнитуры раскладывается на столе в необходимом порядке (схема взаимного крепления фурнитуры приведена на рисунке в начале статьи);
3. крепление фурнитуры начинается с основных и дополнительных угловых планок;
4. далее по периметру оконной створки устанавливаются запорные планки;

Крепление угловых планок и запорных механизмов

5. теперь можно переходить к креплению основных и дополнительных ножниц;

Монтаж ножниц

6. на створке окна и раме монтируются составные части петель. Петли соединяются и окно подвешивается;

Навешивание окна на установленные петли

7. устанавливаются ответные планки на оконной коробке;

Установленная ответная планка

8. монтируется ручка и необходимая дополнительная фурнитура.

Монтаж оконной ручки

В комплект оконной фурнитуры входят не только основные элементы, но и необходимые крепления, и схема установки.

Регулировка оконной фурнитуры

После установки производится окончательная регулировка фурнитуры ПВХ окон. Для этого процесса потребуются следующие инструменты:

• отвертка нужного размера;
• шестигранный ключ;
• плоскогубцы.

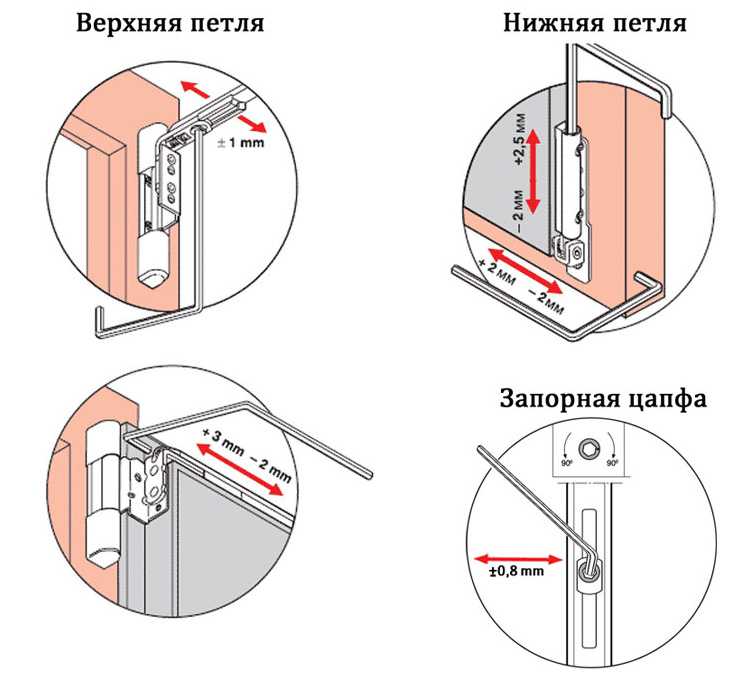

Отрегулировать положение створки окна можно в трех направлениях:

• вверх – вниз;
• вперед – назад;
• вправо – влево.

Направления регулировки оконной створки

Регулирование фурнитуры происходит по стандартной схеме:

1. с необходимых элементов фурнитуры снимаются декоративные колпачки;
2. затягиваются или ослабляются регулировочные винты, до полного устранения проблемы.

Если оконная створка некорректно установлена в верхней или нижней части, то регулировка производится винтами верхней и нижней петель, причем вверху болт затягивается, а внизу ослабляется. Регулировать горизонталь створки надо постепенно, делая несколько оборотов обоих винтов и проверяя правильность положения.

Регулировка верхней петли

Если створка окна не плотно прилегает к раме сбоку, то регулировку положения надо производить винтами, расположенными снизу петель.

Расположение нижних регулировочных винтов

Для регулировки прилегания окна к раме необходимо ослабить или усилить прилегание цапф.

Регулировка цапф

Сильный прижим обеспечивает плотное прилегание окна и преимущественно используется в холодное время года. Слабый прижим актуален для жаркого периода.

Перед приобретением оконной фурнитуры особое внимание надо уделить качеству изделий и необходимым размерам. Произвести установку конструкции можно самостоятельно, воспользовавшись рекомендациями специалистов и приложенной к комплекту инструкцией

Любая фурнитура требует периодического ухода, заключающегося в очистке и смазке.

Обзор других вариантов ремонта

Покупая окна ПВХ, люди должны понимать, что, независимо от их качества и правильности монтажа, придется проводить некоторые мероприятия по обслуживанию. Они могут служить без проблем первые несколько лет, а затем появляются первые проблемы.

Например, из-за трения одна створка может перестать нормально закрываться или появляется сквозняк вследствие отслоения уплотнителя. Такие поломки нельзя считать серьезными, поэтому с ними вполне реально справиться самостоятельно. Необходимо лишь знать, какие винты требуют ослабления или дополнительной подтяжки.

Переход на режим зима/лето

Чаще всего регулирование окон проводят перед наступлением конкретного сезона (к зиме их делают герметичными, а накануне лета ослабляют с целью получения дополнительного кислорода). Естественно, для этого необходимо отрегулировать плотность прилегания створок. Выглядит это так:

Прижим створки к рамам осуществляется цапфами (подвижными выступами из металла, расположенными на боковой части створки). Когда ручка окна поворачивается, цапфы выходят за пластины, расположенные на раме. Чтобы наладить прижим, используют эксцентрики. Металлические цапфы могут иметь различные формы, поэтому для их настройки могут понадобиться разные инструменты

К примеру, если эксцентрики имеют овальную форму, их положение можно поменять с помощью плоскогубцев

Проводя настройку своими руками, важно помнить, что слабый режим лучше применять для лета, а стандартный и сильный — для зимы

Решение проблемы со сквозняками

Если окно пропускает холодный воздух, это говорит о его проседании. В этом случае запорный выступ теряет контакт с ответной пластиной, и начинает дуть. Чтобы ситуация разрешилась как нельзя лучше, необходимо сдвинуть створку в сторону, дабы цапфы, недостающие до пластин, смогли зацепиться за них.

Естественно, первым шагом будет выяснение того, какие именно выступы не дотягиваются до пластин.

Нужно осмотреть створку и запомнить, где расположены цапфы. После окно закрывается. Человеку придется взяться за раму в местах, где расположены выступы, и потянуть ее на себя.

При наличии контакта рама останется неподвижной, а при отсутствии — двигается. Таким способом проверяются все окна, чтобы понимать, в какую сторону нужно сместить створки для перекрытия доступа холодному воздуху. Регулировка происходит при помощи настройки верхней или нижней петли.

Меры при нарушении закрывания

Бывают ситуации, когда после выполнения всех необходимых действий конструкция не закрывается. В этом случае, если есть ответная регулировка, можно попробовать прокрутить винт дополнительно, используя шестигранник. Вращения стоит проводить по часовой стрелке, доводя до максимально доступного уровня.

При нехватке определенного расстояния вбок под ответный механизм придется проложить подкладки:

1. Их изготавливают из светлого пластика, придавая толщину до 3−4 миллиметров.
2. Перед установкой подкладок потребуется снять винты и упоры.
3. Необходимо сделать две детали, где одна устанавливается вниз, а другая — сбоку.
4. В итоге получается сдвиг на 3 миллиметра вглубь створки.

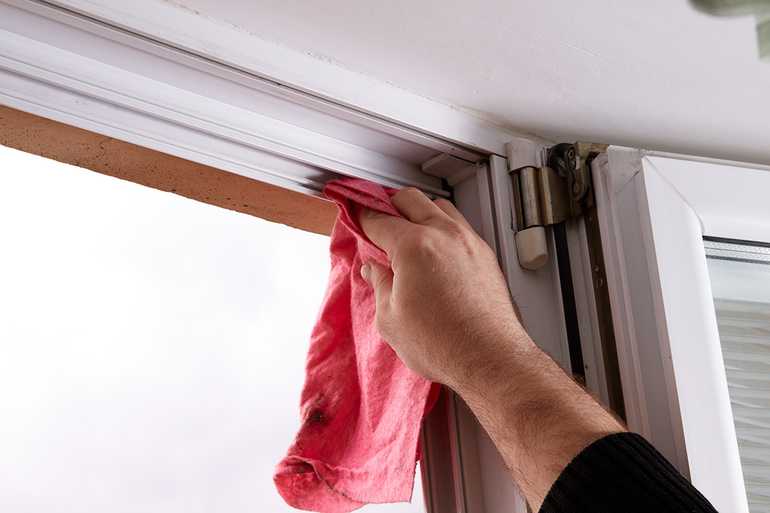

Очистка фурнитуры от загрязнений

Раз в несколько лет изделия пластика необходимо тщательно чистить от грязи. Если этого не делать, владельцам придется ремонтировать конструкции после утраты ими функциональности. Чтобы провести самостоятельную чистку всех механизмов изделия, потребуется:

1. Отсоединить створки и накладки с рамы.
2. Произвести выемку верхней оси.
3. Освободить створки от петель, расположенных в нижней части конструкции.
4. Отставить снятые элементы в доступное место.

Для этого процесса лучше всего заручиться помощью второго человека. После створку нужно досконально осмотреть и открутить все шурупы, закрепленные на ней.

Все элементы конструкции требуется обработать специальным моющим средством, которое легко наносится с помощью кисти. Далее все помытые части следует просушить на свежем воздухе или с помощью мощного фена. Перед сборкой окна все движущиеся механизмы необходимо смазать.

Выполняя все действия своими силами в соответствии с правилами, люди смогут продлить срок службы своих оконных конструкций.

Регулировка оконной ручки

Проблемы с ручками – одни из самых распространённых при эксплуатации стеклопакетов.

Действия по их устранению зависят от вида неполадки:
• Если ручка просто шатается, необходимо сильно затянуть отвёрткой два болта, расположенные под заглушкой.
• Если пластиковое окно не закрывается, и не поворачивается до конца ручка, проблему решают очисткой и смазкой механизма. Для работы деталь снимают и используют WD-40.
• При появлении проблем с ручкой из-за сильного прижима, его необходимо ослабить, отрегулировав эксцентрики на торце и болты на петлях. Смотрите раздел регулировки зимнего режима.
Ручку может заклинить, после чего закрыть конструкцию не получается. Но для решения проблемы не обязательно менять фурнитуру. Скорее всего, ручка заедает из-за сработавшей блокировки, которая не даёт менять положение створки. Устранить неполадку можно, если вручную отвести рычаг блокиратора.

Мы рассмотрели самые частые поломки ПВХ окон. Теперь Вы сможете отрегулировать окна самостоятельно!
Внимательно смотрим и слушаем что мешает створке нормально закрываться. Регулируем соответствующие винты ключем шестигранником и добиваемся свободного открытия и закрытия створки окна без трения.

Замена фурнитуры

На торцевой части створки расположено большое количество различных элементов. Фурнитура играет практически основную роль в качестве окна и отвечает за безотказную работу в течение всего срока службы. И от качества фурнитуры зависит срок эксплуатации окна.

Оконная фурнитура делится на три вида.

Бюджетная – зачастую используется застройщиками в новостройках. Такую фурнитуру предлагают отечественные производители, и она, как правило, ограничена функциональными возможностями. К примеру, окна с бюджетной фурнитурой не переводятся на различные сезонные режимы и не имеют функции открытия на микропроветривание.

1. Стандартная – производится как отечественными, так и зарубежными компаниями.
2. Специализированная – используется различными производителями для окон, устанавливаемых в местах массового скопления людей: аэропортах, торговых центрах, административных зданиях.

Регулировка пластиковых окон лето-зима

Внутренний механизм окон REHAU налаживается в нескольких плоскостях:

1. вверх и вниз;
2. влево и вправо;
3. налаживание прижима створки.

Отрегулировать окно по принципу зима-лето можно собственноручно. В летнее время ослабляется прилегание створки и усиливается степень прижатия створки зимой для избегания сквозняков путем смены положения эксцентриков.

Плотность прилегания створки проверяется зажженной спичкой, поднесенной к закрытому окну. Пламя спички будет колыхаться при наличии сквозняка.

В зависимости от вида и надежности фурнитуры регулировка пластиковых окон REHAU производится по-разному. Окна с фурнитурой производителя Siegenia Aubi регулируются немного по-другому по сравнению с производителем МАКО.

В одной наладке необходимо подтянуть крепежные винты, а в другой – демонтировать створку.

В окнах REHAU blitz преимущественно используется фурнитура марки Roto, которая имеет свою специфику. Поэтому регулировка REHAU blitz производится согласно инструкции данного производителя.

Знания особенностей конструкции фурнитуры необходимы. Компания Roto не советует производить регулировку самостоятельно, лучше доверить исправление неисправностей профессионалу.

Повысить работоспособность окна

Стеклопакеты — лучший способ остекления. Ваш дом надёжно защищён от холода, шума с улицы и пыли. При правильном уходе окна ПВХ прослужат вам десятилетиями. Обслуживание состоит не только в мытье, но и в систематической профилактике:

• очистка уплотнителя от грязи;
• смазка резины спецсотавом на основе силикона;
• соблюдение режима зима лето;
• тестирование/регулировка петель.

Очистка окон, замена уплотнителя, смена режимов зима/лето в зависимости от сезона продлит срок службы стеклопакета

Действие 1. Проверять герметичность

Желательно осмотр проводить раз в год. Потребность в этом возникает с наступлением холодной погоды — установите проблемные места, влияющие на герметичность конструкции. Проверку стеклопакетов  нужно проводить до наступления мороза. Регулировка окон самостоятельно выполняется за несколько минут.

Три способа проверки:​

	Способ 1. Проверка рукой В холодную погоду поступление холода с улицы можно почувствовать без всяких приспособлений. Закройте окно — сворки к раме должны быть максимально прижаты. Проведите рукой по периметру, при наличии щелей, вы почувствуете сквозняк. В морозные дни увидите образование наледи
	Способ 2. Проверка огнём Если холода ещё не наступили, пламя спички поможет определить нарушение герметичности. Зажжённой зажигалкой (свечкой, спичкой) медленно проводите по местам стыков. По колебанию пламени вы легко определите проблемное место
	Способ 3. Проверка бумагой При закрывании вставьте лист А4 между оконной створкой, плотно закройте и потяните бумагу. Необходима регулировка, если бумага легко вытаскивается. В окне, выставленном на режим зима, вытянуть без усилий или обрыва не получится

Действие 2. Изучение конструкции

Перед работой нужно найти регулировочный винт и выяснить, как он функционирует. Обычно мастер-установщик демонстрирует работу механизмов и объясняет хозяину способ регулировки окон. Если этого не произошло, нужно разобраться с системой самостоятельно.

Для удержания тепла основное значение имеют петли и винт цапфа, изменяющий степень прижима. Чаще это эксцентрик, являющийся частью запорного механизма

От положения цапфы зависит надёжность и качество работоспособности пластиковых окон. В зависимости от конструкции деталь выглядит по-разному.

Цапфа элемент фурнитуры, позволяющий регулировать степень прижима створки к оконной раме

Распространённые виды цапф и способы регулировки прижима:​​

	Вариант 1. Овальные эксцентрики Механизм крупный, легкоуправляемый, эксцентрик овальной формы. По форме легко определить нужное положение. Производятся под брендом Масо. Для регулировки нужны пассатижи или круглогубцы, гаечный ключ
	Вариант 2. Круглые эксцентрики Механизм характеризуется надёжностью и прочностью. Выпускается под названием Torx. Регулируется шлицевой отвёрткой или поворотным шестигранником. Благодаря насечке визуально несложно ориентироваться с нахождением нужного положения цапф
	Вариант 3. Стандартные Запорные механизмы такого типа выпускаются на моделях многих компании, включая Roto. Имеют круглую регулировочную головку. Для работы нужен шестигранный ключ специального диаметра
	Вариант 4. Ролик-эксцентрик Надёжен в эксплуатации и прост в обращении, устанавливается двух видов: круглый и гранёный. Нанесённые насечки помогают выставить нужное положение. С их помощью пластиковые окна зима, межсезонье, лето будут иметь различные просветы между створками. Регулируется без специальных ключей, нужны пассатижи или гаечный ключ

Действие 3. Регулировка

Необходимость коррекции прилегания возникает в 3 случаях: после проверки на герметичность, при смене сезона или замене уплотнительной резины. Полезно знать, что при монтаже притягивающий механизм выставляется в нейтральное положение.

Для регулировки петли снимите с неё маскирующую насадку. Для усиления прилегания поворачивайте винт по часовой стрелке, проверяя результат. Окно может быть закрыто, ручки окна максимально опущены вниз.

Под заглушкой петли вы увидите винт для регулировкиЕсли откосы мешают подобраться к винту — откройте створку и выполните работу снаружи. У верхней петли манипуляции проходят с применением лестницы или табурета.

Особенности регулировки петель пластиковых окон

Зачастую после длительной эксплуатации окон появляются сквозняки по причине плохого прижима оконных створок к раме. Это явление возникает в результате разбалтывания петель под воздействием веса конструкции. Вот почему необходимо своевременно регулировать петли (это относится и к регулировке дверных петель). На пластиковых окнах все регулировки могут быть выполненные шестигранным ключом 4 мм.

Варианты регулировки оконных петель

Горизонтальная настройка позволяет устранить скос или наоборот, сдвинуть раму в пределах небольшого расстояния до 2 мм. Для этого необходимо шестигранным ключом повернуть затяжку в верхней оконной петле. Вертикальная настройка осуществляется подобным образом, но уже на нижней петле – вращение вправо можно поднять окно, в обратную сторону – опустить его.

Осматривайте окна как можно чаще на предмет необходимости регулировки.

Регулировка петель для пластиковых окон

В ходе эксплуатации с пластиковых окон может потянуть сквозняк или створка во время открывания начнет цепляться за фурнитуру или раму. Может ручку заклинить и окно не сможет закрыться. Исправляются такие неполадки самостоятельно с помощью шестигранного 4 мм ключа. Для этого регулируются петли на пластиковых окнах по горизонтали и вертикали.

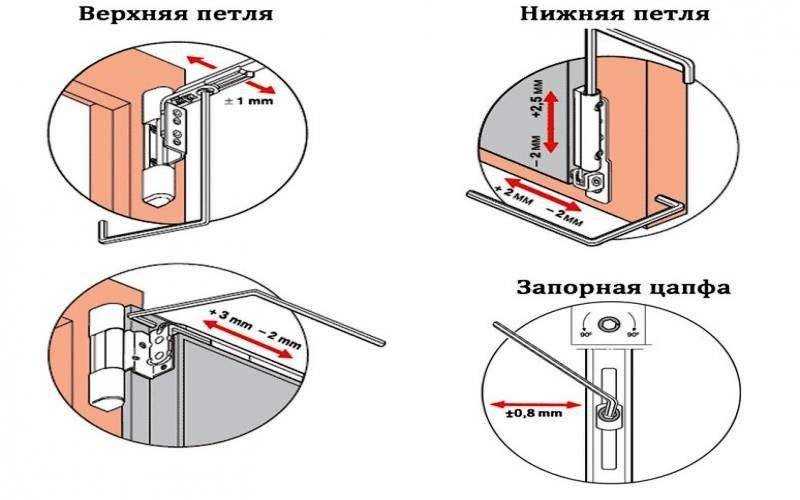

Регулировка верхней и нижней петель пластикового окна

Горизонтальная регулировка устраняет скос или сдвигает раму на 2 мм.

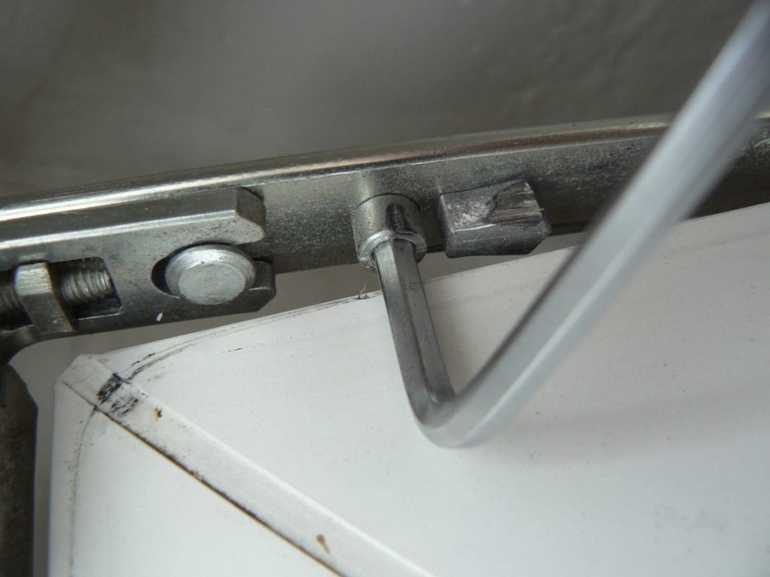

Скос устраняется вращением шестигранника в верхней петле. По часовой стрелке — створка прижимается к петле на пластиковом окне, соответственно низ окна противоположный петле поднимается. Вращение в противоположную сторону отодвигает створку от петли, опуская низ окна.

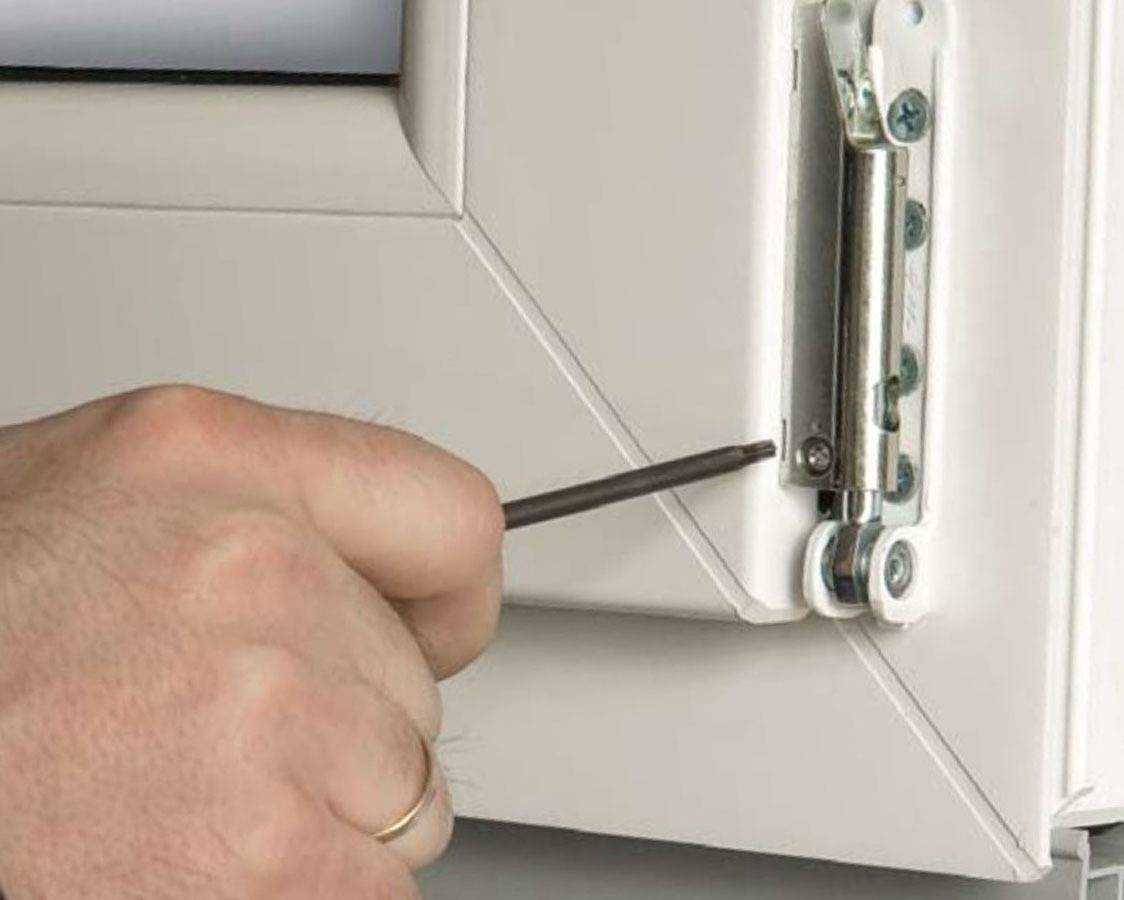

Нижняя петля регулируется не зависимо от того закрыто или открыто окно.

Вертикальное направление регулируется на нижней шарнирной петле. Вращая шестигранник вправо, окно приподымается, влево – опускается.

Отрегулировать прижим петель можно с помощью шестигранного ключа и эксцентриков, вращая в разные стороны, таким образом, ослабляя или прижимая окно к раме. Если даже после регулировки петлей из щелей ощущается поддув, тогда не обойтись без нащельников для пластиковых окон.

Легкое, бесшумное и удобное использование пластиковых окон продлится на долгие годы, если правильно подобрать и установить петли на пластиковые окна. Ведь от качества работы петель зависит качество и гарантия работы всей оконной конструкции.

Сезонная регулировка

Регулировка пластиковых окон на зиму-лето самостоятельно относится к простым видам настройки. Но чтобы ее выполнить, нужно знать: для чего делается, с помощью каких элементов фурнитуры проводится, какие инструменты потребуются.

Для чего нужна регулировка на зиму и лето. Чтобы сквозь щели между стеклопакетом и рамой не сквозило, на них наклеиваются уплотнители. Со временем они сохнут, уменьшаясь в размере, и теряют эластичность (такая природа каучука и пластика). Если не принимать меры, то зимой будет дуть так, что отопление не будет справляться с обогревом квартиры или дома. Производители окон выход нашли в изменении силы прижима створки к раме.

Чтобы продлить срок службы уплотнителей на первые годы эксплуатации ставится среднее расстояние между профилями стеклопакета и оконного блока, которое специалисты называют нейтральным. При ежегодном уходе срок службы резинок повышается в целом, а также сдвигается время в сторону увеличения, когда нужно створку сильнее прижимать к раме в зимний период.

Какие элементы фурнитуры отвечают за сезонную регулировку. Окно закрывается с помощью ответных планок и цапф (иногда говорят эксцентриков), представляющих собой металлический выступ, на боковых гранях стеклопакета. При повороте ручки они заходят или выходят из зацепления с планкой.

Количество цапф на одной створке зависит от производителя фурнитуры и может быть от 4 до 8 шт. (места расположения можно посмотреть на схеме). Сила прижима изменяется благодаря овальной форме цапфы или смещенного центра крепления к запорной планке (имеем эксцентрик). Путем изменения положения цапфы створка или прижимается к раме, или удаляется от нее.

Стандартная схема расположения цапф.

Планки крепятся на раму и импост, цапфы встроены в поворотно-откидной механизм. Вместе с ручкой, ответными планками и блокиратором представляют запорное устройство окна.

Цапфы могут быть:

с вращающейся головкой (обозначается буквой «R»). Регулируются шестигранным ключом №4, крестообразной или шлицевой отверткой. Расстояние створки до рамы изменяется на ±1,2 мм (фурнитура «Internica»);

статичные — имеют индекс «Е» («Рото»). Поворачиваются мебельным ключом диаметром 4 мм. Регулировка по прижиму ±0,8 мм;

с эксцентрическим роликом («Winkhaus»). Настройка проводится вручную, без каких-либо инструментов. Специальная насечка позволяет на ощупь определять, как проведена регулировка. Створка изменяет положение в пределах ±0,8 мм;

роликовой («Siegenia»). Для изменения положения на ±1 мм нужны или шлицевая отвертка, или мебельный шестигранник для регулировки фурнитуры (№4);

овальной (считается стандартной). Цапфа «Maco» эллипсоидной формы встречается на окнах KBE, «Rehau», «Veka». Регулировка производится гаечным ключом или пассатижами. Прижим изменяется в пределах ±1,5 мм.

Регулировка на зиму

Самый простой вид регулировки — перевести пластиковые окна в зимний режим после лета. Для этого все цапфы переводятся в режим максимального прижима:

• овальные — пассатижами ставятся горизонтально;
• круглые — шестигранником или отверткой поворачиваются против часовой стрелки до тех пор, пока риска (срез или отверстие) не будут смотреть на улицу.

Регулировка по сезону.

Регулировка на лето

За зимний период уплотнители подверглись сильной деформации. За теплое время года они должны вернуть свой объем и размеры. Чтобы ничто не мешало процессу восстановления резинок, технологи предусмотрели слабый прижим, который назвали регулировкой на лето. Для этого овальные цапфы переводятся в вертикальное положение, круглые поворачиваются по часовой стрелке на 180о (отметки должны смотреть в сторону квартиры). И опять, перенастраиваться должны все цапфы одновременно.
