Строение окна

Монтажный шов

Монтажный шов — элемент узла примыкания, представляющий из себя комбинацию из различных изоляционных материалов, используемых для заполнения монтажного зазора и обладающих заданными характеристиками.
Шов должен удовлетворять следующим требованиям:

• Обеспечение надежного закрепления оконного блока в стене;
• Обеспечение необходимого температурно-влажностного режима в месте примыкания оконной рамы к стене. При этом оконный блок должен быть установлен таким образом, чтобы избежать промерзания оконных откосов и непосредственно профиля рамы;
• Плотность и герметичность;
• Низкая теплопроводность и высокая долговечность;
• Восприимчивость к температурным растяжениям-сжатиям оконного блока без потери герметичности.

ГОСТ устанавливает требования, которым соответствует трехслойная конструкция монтажного шва – она обеспечивает идеальное сохранение теплоизоляционных свойств пены.

Монтажный шов – 3 слоя:

1. Наружный – водоизоляционный, паропроницаемый;
2. Центральный – теплоизоляционный;
3. Внутренний – пароизоляционный.

Такая конструкция призвана обеспечить устойчивость монтажного шва не только к атмосферным воздействиям, воздействиям температуры и влаги, в том числе и с внутренней стороны, но и устойчивость к эксплуатационным воздействиям. Кроме того, он должен быть устойчив к разного рода деформациям, как температурным, так и силовым.

Внешний (наружный) слой монтажного шва защищает его от проникновения влаги, воздействия ультрафиолета, воздействию температур от -35 до +70°С, частично препятствует проникновению холодного воздуха через монтажный шов и др.

Помимо этого, внешний слой монтажного шва должен обладать высокой паропроницаемостью (коэффициента паропроницаемости материала наружного слоя – не менее 0,15 мг/(м*ч*Па) для удаления конденсатной влаги из монтажного шва на улицу. На сегодняшний день наиболее отработанной является технология устройства наружного слоя монтажного шва с применением паропроницаемых саморасширяющихся уплотнительных лент (ПСУЛ). Существует довольно широкий спектр наименований этого типа материалов, но для герметизации оконных монтажных швов подходят далеко не все. Ленты ПСУЛ, предназначенные для монтажа оконных блоков, должны выдерживать водяное давление в сжатом рабочем состоянии свыше 300 Па. ПСУЛ обязательно должна быть устойчива к ультрафиолету (суммарная доза облучения лицевых поверхностей при проведении испытаний — не менее 5 ГДж/м2).

Нанесение штукатурного слоя, шпатлевки или красящих составов на ПСУЛ не допускается !!!

Центральный слой должен обеспечивать заданное сопротивление теплопередаче монтажного шва и необходимую шумоизоляцию.
Для создания среднего слоя используется ППУ или, проще говоря, монтажная пена. (Монтажная пена — это пенополиуретановый герметик). Центральный слой должен быть выполнен без пустот, трещин, отслоений и переливов. Раковины более 10 мм не допускаются. Водопоглощение пенных утеплителей центрального слоя при полном погружении за 24 ч не должно превышать 3% по массе. Высокие тепло- и шумоизоляционные характеристики ППУ сохраняются только в сухом состоянии. Увлажнение сводит «на нет» все его вышеперечисленные достоинства. Поэтому сохранение утеплителя в максимально сухом состоянии – основная задача, выполняемая внешним и внутренним слоями монтажного шва.

Внутренний слой должен быть герметичным и обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения.
Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков. Пароизоляционные материалы внутреннего слоя монтажного шва должны иметь коэффициент паропроницаемости не более 0,01 мг/(м*ч*Па). Пароизоляционная уплотнительная лента изготавливается из алюминиевой фольги , покрытой с одной стороны самоклеящейся пластоэластичной массой на основе бутилового каучука высокой степени клейкости. Приклеивать ленту необходимо плотно по всей её длине. Любой зазор, вздутие — это канал для проникновения влаги. Ширина ленты определяется по формуле: ширина монтажного зазора плюс 30 мм или больше.

Механизм открывания окон: разновидности фурнитуры для пластиковых окон

Оконный блок присутствует практически в любом помещении. Есть много разновидностей окон, однако ни один из вариантов не мог бы функционировать, не имея соответствующих вспомогательных механизмов.

Сегодня на строительном рынке представлено множество различных типов механизмов, и все они объединены общей концепцией. Это – их модульный тип. Вместе с тем всю фурнитуру подразделяют на две основные группы:

универсальные – присутствуют в большинстве классических моделей, к примеру, механизм открывания окон, который позволяет поворачивать, откидывать створки или поворачивать-откидывать их; специальные – предназначены для конструкций, имеющих нестандартную форму, которые с их помощью раздвигаются, и створки, таким образом, могут открываться как симметрично либо с отклонением относительно центральной оси оконного блока.

Механизм открывания окон представляет собой крепление, снабженное шарнирным устройством, за счет которого створки передвигаются относительно неподвижной рамы.

Какое пластиковое окно выбрать?

• Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
• Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
• Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
• Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
• Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Фурнитура

Все перечисленные ранее параметры оконных конструкций нужно учитывать в первую очередь. Но есть ряд дополнительных параметров, которые тоже заслуживают пристального рассмотрения пользователей. В первую очередь надо правильно выбирать фурнитуру.

Многие ошибочно полагают, что фурнитура – это ручка. Но она включает в себя намного больше механизмов и компонентов. Все устройства, которые обеспечивают рамам и конструкции движение, представляют собой фурнитуру.

Если производитель экономит, и использует в производстве фурнитуру плохого качества, тогда покупатели столкнуться со следующими проблемами:

• Заклинивают створки. Сначала устройство просто будет плохо открываться, затем перестанет плотно прилегать к поверхности, из-за чего внутренний микроклимат нарушается;
• Окна открываются и закрываются с применением серьезных усилий;
• Створки перестают закрываться, как изначально. Из-за этого конструкция продувает, летом пропускает жару, зимой – холод;
• Появляется скрип при использовании. Фактически на функциональности и эксплуатационных характеристиках он не сказывается, но определенный дискомфорт все-таки доставляет.

Оконный профиль. Стеклопакет. Фурнитура

Любому заказчику пластиковых окон интересно знать, как устроено пластиковое окно. Это необходимо для того, чтобы понимать какие элементы пластиковых окон являются важными, и на них не стоить экономить ни в коем случаем. А какие элементы имеют второстепенное значение, и их можно выбрать подешевле.

Это важно!

Итак, из чего состоит пластиковое окно? Пластиковое окно состоит из пластикового профиля, стеклопакета и фурнитуры. Основа пластикового окна – это оконный профиль (рама)

В профиль вставляется стеклопакет. В стеклопакете используется необходимая фурнитура (ручки, замки, крепежи), чтобы створки стеклопакета смогли выполнять свои полезные функции открывания и закрывания.

Оконные профили

Оконный профиль представляет собой длинные пластиковые хлысты длиной 3-5 м, из которых сваривается оконная рама с учетом всех створок и форточек под ваш размеры. То есть так называемый пластиковый каркас, внутрь которого затем вставляется стеклопакет. Внутри оконного профиля также находятся воздушные камеры. Именно воздушные камеры позволяют профилю не выпускать тепло из квартиры наружу. А герметичность профиля за счет плотного пластика не позволяет влаге и осадкам протекать на подоконник. Относитесь к оконному профилю как к основе основ всего того, из чего состоит пластиковое окно.

Немецкие профили Rehau, Kbe, Veka, Montblunc, Deceuninck, Gealanи другие являются лидерами в производстве пластиковых профилей хорошего и даже лучшего качества. В отличие от них, российские профили Brusbox, Proplex, Брусбокс, или сделанные в Китае (R&K, Plast) или в Турции (Wintech, PENSA) часто трескаются и желтеют уже после 2-3 лет установки.

По стоимости пластиковые окна из немецких профилей начинаются обойдутся в 15000 -18 000 р за стандартное двухстворчатое окно. Пластиковые окна из китайского профиля начинаются от 12 000р за двухстворчатое окно.

Стандартный оконный профиль для средней полосы России — это профиль, в котором 3-5 воздушных камер. Этот профиль подходит для регионов, где температура зимой не опускается ниже 25 градусов. Оконный профиль премиум класса более дорогой стоимости содержит 6-8 воздушных камер. Он разработан для отдельно стоящих домов, то есть коттеджей загородных домов и дач.

Стеклопакеты

Стеклопакет содержит несколько стекол, которые соединяются по периметру. Пространство между двумя стеклами называется воздушной камерой, таких камер обычно — одна, две или три. Чем больше камер будет вашем стеклопакете, тем теплее будет в вашей квартире, где Вы планируете установить пластиковое окно. Однокамерные стеклопакеты хорошо подходят только для остекления балконов, лоджий и беседок – то есть не полностью утепленных помещений. Если же, Вы планируете, сделать на лоджии жилую комфортную по температуре зону – лучше заказать двухкамерный стеклопакет.

Иногда камеры вместо воздуха заполняются аргоном — тогда у стеклопакета еще больше повышаются свойства по сохранению тепла. Внутренняя сторона стекла в таком случае имеет напыление с ионами серебра, которое также положительно влияет на климат в комнате в любое время года.

Фурнитура для окон ПВХ

Фурнитура для окон ПВХ включает в себя много полезных механизмов, таких как ручки, замки, доводчики, ножницы проветривания, демпферы, рычаги, откидные запоры, блокираторы и другие детали.

Немецкая фурнитура Roto, Fuhr, Siegenia по качеству намного превосходит российскую и китайскую. Какие преимущества у европейской фурнитуры, спросите вы?

— 30 000-40 000 циклов открывания и закрывания против 10 000-12 000 циклов российской фурнитуры;

— специальное покрытие против коррозии, царапин и естественного износа;

— разные режимы проветривания для зимы и для лета;

— противовзломные механизмы.

Обратите внимание!

На фурнитуре, разумеется, можно экономить, заказав российскую или китайскую, но будьте готовы к тому, что ручки могут выйти из-строя через 2-3 года и их придется заменить.

Вот мы и перечислили все то основное, из чего состоит пластиковое окно. В заключение, хотим предложить подобрать для вас несколько вариантов пластиковых окон с разными оконными профилями и стеклопакетами. Для этого оставьте заявку на нашем Портале, и уже в течение 20 минут вам позвонит оператор оконной компании.

В своей заявке Вы можете указать любые свои требования, например, немецкий профиль и двухкамерный стеклопакет или просто «самый дешевые пластиковые окна». В зависимости от ваших требований мы подберем для вас оконную компанию. Если у вас остались любые вопросы или сомнения по профилям или стеклопакетам Вы сможете обсудить их по телефону с оператором.

Армирование металлом

Чтобы конструкция была жёсткой, пластик не поддавался деформации, внутрь по периметру устанавливается металлический каркас. Благодаря ему сохраняется форма оконной рамы, не образуются вмятины в связи с эксплуатацией оконных створок, воздействия температур.

Армирование выполняется в соответствии с размерами:

• если рама небольшая, достаточно усиления составных частей 2-х створок – Г-образное армирование;
• если размером до 1,9 м. в высоту, используется П-образная форма каркаса;
• для панорамных металлопластиковых окон, на больших площадях, лоджиях и пр. усиление проводится по периметру, каркас называется замкнутым и имеет наибольшую жёсткость.

Из чего состоят пластиковые окна

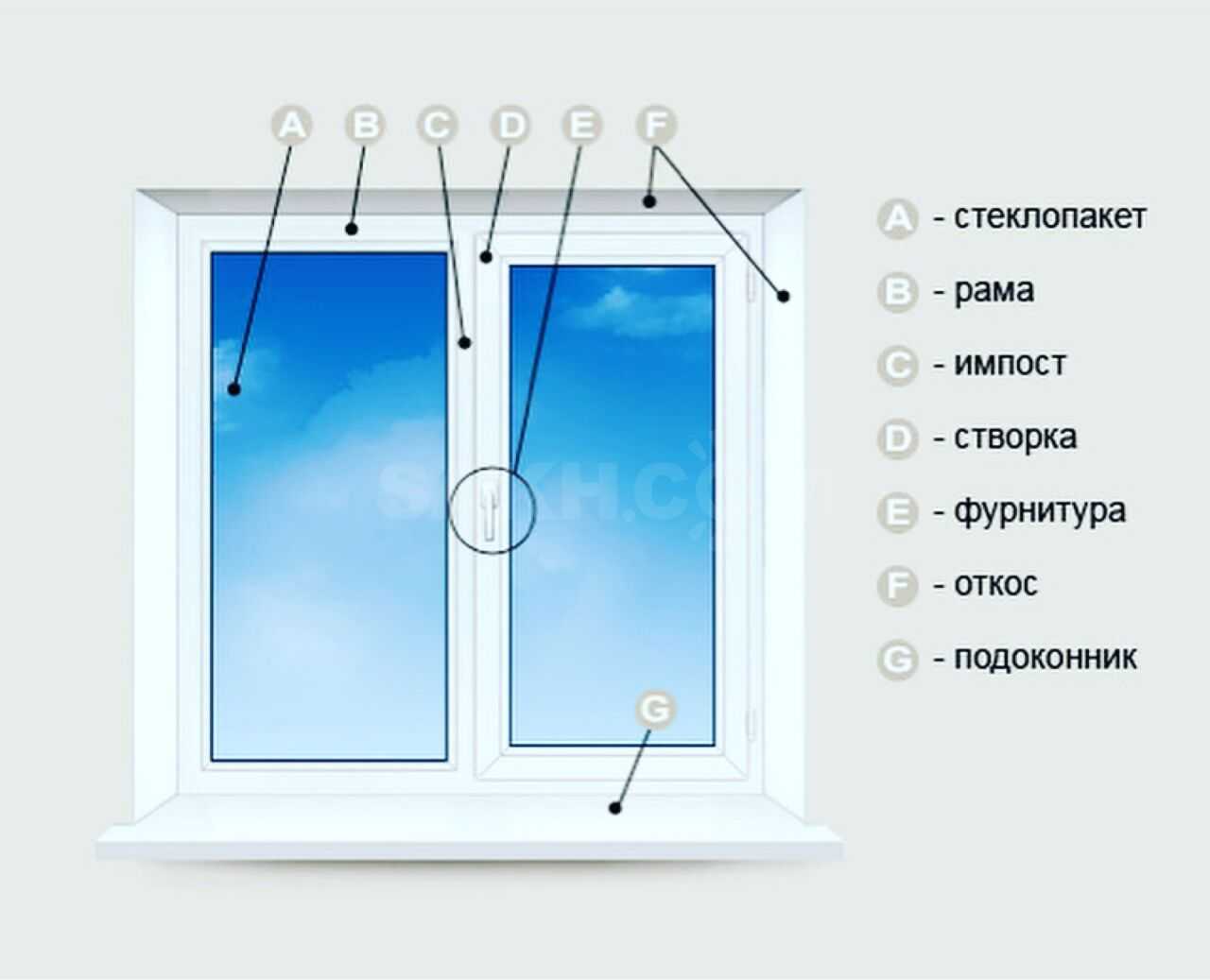

Основными элементами окон ПВХ являются рама, створка, фурнитура и стеклопакет:

Рама — неподвижная пластиковая часть окна, на которую крепятся створки.

Створка — открывающаяся часть окна.

Стеклопакет — особым образом герметично скрепленные стекла. В зависимости от того, сколько стекол используется, различают однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры) стеклопакеты.

Фурнитура — ручки, шпингалеты, запорные механизмы и прочие устройства, обеспечивающие открывание створок, их фиксацию в каком-либо положении или запирание.

Это важно!

Армирующий профиль — стальной усилительный элемент, находящийся внутри ПВХ-профиля и необходимый для придания жесткости оконной конструкции.

Оконные конструкции производятся из набора стандартных профилей.

Обычно выделяют несколько основных видов профилей:

Рамный профиль — используется для создания основной конструкции (рамы), обычно идет по контуру всего окна.

Створочный — из него изготавливаются створки и другие открывающиеся элементы. Импост — профиль коробки, служащий для притвора створок и навески створок в трех- и более створчатых окнах.

Штапик — пластиковая рейка, удерживающая стеклопакет в окне. Отлив — плоский и широкий профиль, устанавливающийся снаружи окна и предназначенный для отвода дождевой воды от окна.

Откос — плоский и широкий профиль, используемый для аккуратной отделки боковых поверхностей оконного проема.

Планки для окон

Планка – комплектующий элемент, обеспечивающий прилегание конструкции створки к раме. Она также несет ответственность за сохранность оконного проема в целом, обеспечивает герметичность швов. От количества планок зависит долговечность, прочность, поэтому следует отдавать предпочтение окнам с количеством планок больше двух.

Существует два вида планок:

1. Ответные, основная задача которых обеспечить плотность прилегания, обезопасить помещение от взлома.
2. Поворотно-откидные, которые позволяют производить неполное открытие без вреда для конструкции в целом.

Планки устанавливаются в заводских условиях, не рекомендуется менять поврежденный профиль самостоятельно, это требует наличия профессионального оборудования, материалов.

Устройство пластикового окна : Схема пвх окна в разрезе :: «ОКНА BOX»

Пластиковое окно, выполненное «под ключ» состоит из 5 важных элементов:

1. Коробка;
2. Створка;
3. Стеклопакет;
4. Подоконник;
5. Откос;

❖ Коробка окна Базовая часть оконного блока, которая с помощью анкерных винтов закрепляется к стенам внутри оконного проема и на которой закрепляются оконные створки.

❖ Армирование коробки Cтальной элемент усиления, вставленный внутрь коробки окна для придания ему жесткости и устойчивости. Чем толще армирование, тем прочнее пластиковое окно.

❖ Створка окна Открывающаяся часть окна. Закрепляется с помощью фурнитуры к коробке окна. В зависимости от применяемой фурнитуры, может быть поворотной (открытие створки влево-вправо) и поворотно-откидной (открытие створки влево-вправо + вниз вверх на 20-40 градусов относительно коробки).

❖ Армирование створки Стальной элемент усиления, вставленный внутрь створки окна для придания ей жесткости. Чем толще армирование, тем легче будет открываться створка и дольше прослужит фурнитура окна.

❖ Стеклопакет Светопрозрачное изделие, состоящее из 2-х стекол (однокамерный) или 3 стекол (двухкамерный) и дистанционной рамки, герметично соединенных по периметру между собой с помощью специального компаунда и силиконового герметика. Стекла в стеклопакете могут быть обычные и энергосберегающие.

❖ Штапик Тонкий пластиковый профиль с уплотнителем черного цвета. Служит для закрепления стеклопакета в оконной створке. Может быть классической прямоугольной и полукруглой формы, в зависимости от используемого оконного пвх профиля.

❖ Панель откоса Широкий пластиковый профиль шириной 10-20мм, используемый для отделки боковых поверхностей оконного проема. Может быть в теплом и легком вариантах.

❖ Стартовый профиль Стартовый профиль используется для установки пластиковых откосов и служит для неразрывного соединения коробки пластикового окна и легкого пластикового откоса или тёплых сандвич-панелей. Соединение очень надежно, так как производится по европейской технологии »клик-клак».

❖ Наличник Декоративный элемент окна. Используется для скрытия технологических зазоров оконного профиля и герметика, используемого для герметизации оконного проема по периметру окна.

❖ Подоконник Важный функциональный элемент пластикового окна. Устанавливается снизу под оконной рамой (коробка окна) или впритык к ней со стороны помещения. Чаще всего используется для установки цветочных горшков и мелких предметов интерьера.

Лучшие бренды-производители

Лидирующей страной в этой области считается Германия. Их конструкции отличаются качественным материалом, новейшими технологиями сборки. Внешний вид таких рам сохраняется надолго, со временем пластик не меняет цвет и выглядит красиво. Это касается и цветного материала, он не выгорает. Некоторые ведущие компании имеют заводы в России, поэтому цена не завышена, доступна для большинства граждан.

Rehau

Продукция этой компании имеет отличное качество, лучшие характеристики, профили выглядят красиво. Существует она уже более 50 лет, регулярно обновляет технологию производства, улучшая качество сборки.

На российском рынке представлено 6 типов профилей Rehau. В них установлено от 3 до 6 камер, ширина от 60 до 80 мм. Последние модели имеют уменьшенную высоту рамы, а значит в помещение проникает больше света, на качество конструкции это не влияет. Цены средние, доступные.

Одна из самых распространённых фирм в России. Использует долговечные материалы, выдерживающие температуры от -50 до +50 градусов. Отличаются экологичностью используемого пластика, изделия КВЕ рекомендовано использовать в медицинских и образовательных учреждениях. Ширина рам от 58 до 70 мм, есть дорогие модели и эконом-класса, производятся по немецким технологиям.

Proplex

Молодая российская компания, выполняет работу по инновационным технологиям. Успешно применяет разработки австрийских специалистов. Радует покупателей высококачественной сборкой конструкций, использует лучшие материалы и старается держать приемлемые цены. Ширина от 58 до 127 мм. Работает над модернизацией технологии производства постоянно.

Ещё одна компания из Германии, которая зарекомендовала себя десятками лет безупречной работы. Выпускает традиционные и разноцветные рамы, которые не поддаются изменениям температуры на улице, не покрываются жёлтым и не теряют цвет со временем, окрашивает их по шкале RAL. В конструкции используется каучуковый уплотнитель, который не деформируется и не разрушается под действием атмосферных явлений. Рамы могут устанавливаться в любых российских регионах. Ширина от 58 до 90 мм.

Trocal

Появилась на рынке в 1954 году. Одна из первых компаний, которая занялась производством окон ПВХ. Выпускает множество моделей с декоративной отделкой, ламинирует рамы, покрывает их акриловой краской и т.д. В процессе изготовления использует инновационные технологии и материалы Greenline. Изделия обеспечивают качественную теплоизоляцию, не пропускают шум с улицы, пыль и влагу. Ширина 70 мм.

Salamander

Производятся непосредственно в Германии, отсюда цена немного выше, чем у аналоговых компаний с производством в РФ. Материалы и качество сборки ничем не хуже Veka или Rehau. Ширина от 60 до 76 мм.

Пластиковые окна Salamander

Зная об особенностях строения профилей ПВХ детально, сделать выбор значительно проще. Сейчас существует несколько сотен производителей, среди которых есть много достойных.

Преимущества и недостатки оконного импоста

Достоинства данного элемента конструкции очевидны не только специалистам, но и обывателям, которым никогда не приходилось сталкиваться с установкой окон, и импостов, в частности.

1. Импост из стального, облицовочного профиля является для створок надежной опорой.
2. При установке вертикального импоста можно открывать обе оконные рамы, что делает возможным мытье стекол как внутри, так и снаружи.
3. Открывающие и регулирующие механизмы, установленные на импосте, позволяют створки открывать в распашном и поворотно-откидном положении, и при этом производить регулировку для плавного открывания рамы.
4. Если в оконном блоке установлен импост, то каждая створка может открываться независимо друг от друга.
5. Москитную сетку можно установить на одну или несколько рам.
6. Установка горизонтальной перемычки позволяет монтировать форточку, не уменьшая пространство стеклопакета.

Существенных недостатков у такой конструкции оконных блоков не выявлено, разве что, можно отметить то, что:

• Перемычка перекрывает панорамный обзор;
• Требуется дополнительное мытье профиля.

Из выше сказанного следует – при выборе оконного блока с установленным импостом, нужно сознавать, что стальной профильный элемент только усиливает конструкцию. При этом независимо от положения перемычки в вертикальном или горизонтальном направлении, она имеет одинаковую степень надежности.

• Главная
• Клиенту
• Статьи
• Пластиковые РѕРєРЅР°. Что такое РёРјРїРѕСЃС‚

Сегодня потребитель стал требовательным и больше заинтересованным в качестве пластиковых окон и их установке. Хоть каждая система имеет свои особенности, термины и названия профилей одинаковы.

Пластиковые окна, несмотря на свою не очень сложную конструкцию, состоят из многих элементов. И вам, прежде всего, необходимо ознакомиться с некоторыми специфическими терминами, это позволит сделать правильный выбор и разобраться в том, что же именно вам нужно. И, соответственно, избавит от некоторых недоразумений.

Так наверняка, решив установить пластиковые РѕРєРЅР°, вы слышали слово «импост», однако значение этого слова не знаете. Понятно, что возникает вопрос: так что же такое импост и для чего он нужен в конструкции окна?

Импостом называется пластиковый профиль. Внутри него находится усиление (армирующий профиль), который имеет вид прямоугольной трубы. Его монтируют вертикально или горизонтально. По сути, импост является опорой или мостом для оконных створок.

Пластиковые окна могут иметь в конструкции несколько створок. Профиль импост нужен для того, чтобы соединить эти створки в конструкции, при этом сами створки могут открываться независимо одна от другой. Это существенно облегчает мытье окон, так как они будут открываться полностью. Такие открывающиеся створки нужны в помещениях, которые требуют частого проветривания.

Расположение импоста зависит от того, сколько створок в окне будет установлено. Допустим, если вы хотите установить стандартные пластиковые окна, то импост будет находиться посередине, он разделит окно на две части. Обычно окна ПВХ оснащены импостом и для соединения двух стеклопакетов в конструкции створки.

Технология крепления импостов различна в каждой профильной системе окон. Более прочными считаются импосты, которые изготовлены из стальной детали. Они ввариваются в профиль снизу или сверху и зафиксированы поливинилхлоридными стенками.

Наиболее распространено механическое соединение импостов, которое соединяют торцевыми шурупами. Они вкручиваются в цельную деталь, которая находится в камере армирования импоста. Выбирая тот или иной способ крепления, вы должны знать, что прочность конструкции зависит от стального армирующего элемента. Поэтому, и тот и другой способ установки и монтажа импоста одинаково прочны.
