Стропильная система двухскатной крыши своими руками. обзор конструкций и пошаговая инструкция

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

Таблица. Структура мансардной кровли

Элемент кровельного пирога Характеристики и особенности

Паробарьер

Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.

Утеплитель

Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже

Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты

Есть варианты утепления мансардных крыш плитами пенопласта

Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой

Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.

Ветрозащита

Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений

Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать

Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.

Кровельное покрытие

Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют. Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Стропильная система двухскатной крыши. Монтаж и его особенности.

Начало монтажа начинают с установки опорного бруса – мауэрлата. Его устанавливают на несущие стены и крепят с помощью заранее встроенных анкерных болтов или металлических шпилек. От того насколько ровно будет смонтирован мауэрлат, зависит точность установки всей стропильной конструкции. Его прямолинейность

проверяется с помощью уровня, при необходимости выравнивание производится с помощью подкладок или стесывания выступающих частей. Плоскостность опорного бруса позволить применить один шаблон для изготовления всех стольных ног на земле, а не заниматься подгонкой каждой по месту. Узел опирания стропил на мауэрлат рекомендуется выполнять одним из способов указанных на рисунке 3.

Рис.3

Выполнять запил на мауэрлате или на коньковом прогоне крайне не желателен, это может снизить несущую способность опорных элементов.

Если проектом предусмотрен коньковый прогон, а это более надежный вариант, следующий шаг установка балки в верхней точке фронтонов. Узлы крепления А и Б на рис.1 производятся по схемам показанным на рисунке 4

Рис.4

Коньковый прогон изготавливают из доски 50х200-250 мм, концы балки обрабатывают антисептирующим составом и обертывают гидроизолирующим материалом, торцевую часть оставляют открытой для доступа воздуха. Сборка стропильной конструкции с коньковым прогоном намного проще, чем без него. Дело в том, что наличие продольного бруса позволяет устанавливать пару стропил по отдельности, что экономит время и трудозатраты.

https://youtube.com/watch?v=fOlIW8FXVP8

Набор инструментов для возведения крыши

После того когда полностью определились с конструкций стропильной системы и кровельного пирога, можно скорректировать классический перечень инструментов, который понадобится вам для возведения крыши. Очень удобно для работы наверху иметь ремень для инструментов, так они всегда будут в одном месте и под рукой. В его комплект должны входить:

Рулетка
Карандаш или маркер
Шнурка (отбивка)
Молоток
Ножницы для кровельного материала
Шпатель
Нож кровельный
Строительный скотч
Ножовка
Шуруповерт с насадкой для саморезов

В некоторых случаях могут понадобиться клеящие составы на основе мастики и монтажная пена.

Некоторые приспособления во многом упрощают процесс монтажа, это шаблоны и рейки с разметкой.

Разновидности двускатных крыш

Классификация двухскатных кровель

ломаная (мансардная) двухскатная крыша;
двухскатная симметричная кровля;
двухскатная асимметричная крыша.

Виды скатных крыш домов.

Первый тип часто употребляется при возведении двухскатной мансардной (ломаной) кровли, так как такой тип конструкции оставляет на чердаке большое пространство. Симметричная крыша является наиболее традиционным вариантом, имеющим в основе равнобедренный треугольник. В случае последней конструкции конек устраивается не в центре, а с небольшим смещением. Такой вариант имеет оригинальный и необычный вид, хотя и не оставляет много полезной чердачной площади.

Кроме вышеназванных, в строительстве могут использоваться другие, более причудливые и редкие конструкции. Одной из таких является двухскатная разноуровневая крыша, скаты которой не сходятся в коньке, а образуют ломаную структуру, заканчиваясь на разной высоте. Выглядит такая кровля, конечно, эффектно, но для ее создания необходимо наличие внушительного строительного опыта. То же касается и такого варианта, как двухскатная полувальмовая кровля, на первый взгляд которая кажется самой обыкновенной щипцовой, но у нее есть скошенные элементы по краям конька.

Угол наклона ската кровли

Для подобных типов конструкций самой важной характеристикой является угол уклона. Двухскатные кровли с малым углом уклона наиболее подходящие для областей с умеренным или сухим климатом с малым количеством атмосферных осадков

Если дом строится в очень влажной местности с очень частыми дождями, то лучше делать уклон покруче, около 60 градусов, чтобы вода не накапливалась на поверхности кровли и стекала вниз как можно быстрее

При этом нужно обращать внимание на то, что большой уклон ведет к повышению воздействия ветра на крышу. Чтобы правильно рассчитать конструкцию двухскатной крыши, необходимо проводить с учетом суммы всех максимальных нагрузок

Формула расчета угла наклона крыши.

Помимо этого, выбор кровельного покрытия зависит еще и от угла уклона. К примеру, на крыше с большим уклоном ската лучше всего использовать черепицу.

Какой бывает стропильная система для двухскатной крыши

Конструкция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

Висячая конструкция

Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

Делать такую конструкцию нужно, если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

Наслонные конструкции

Наслонная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

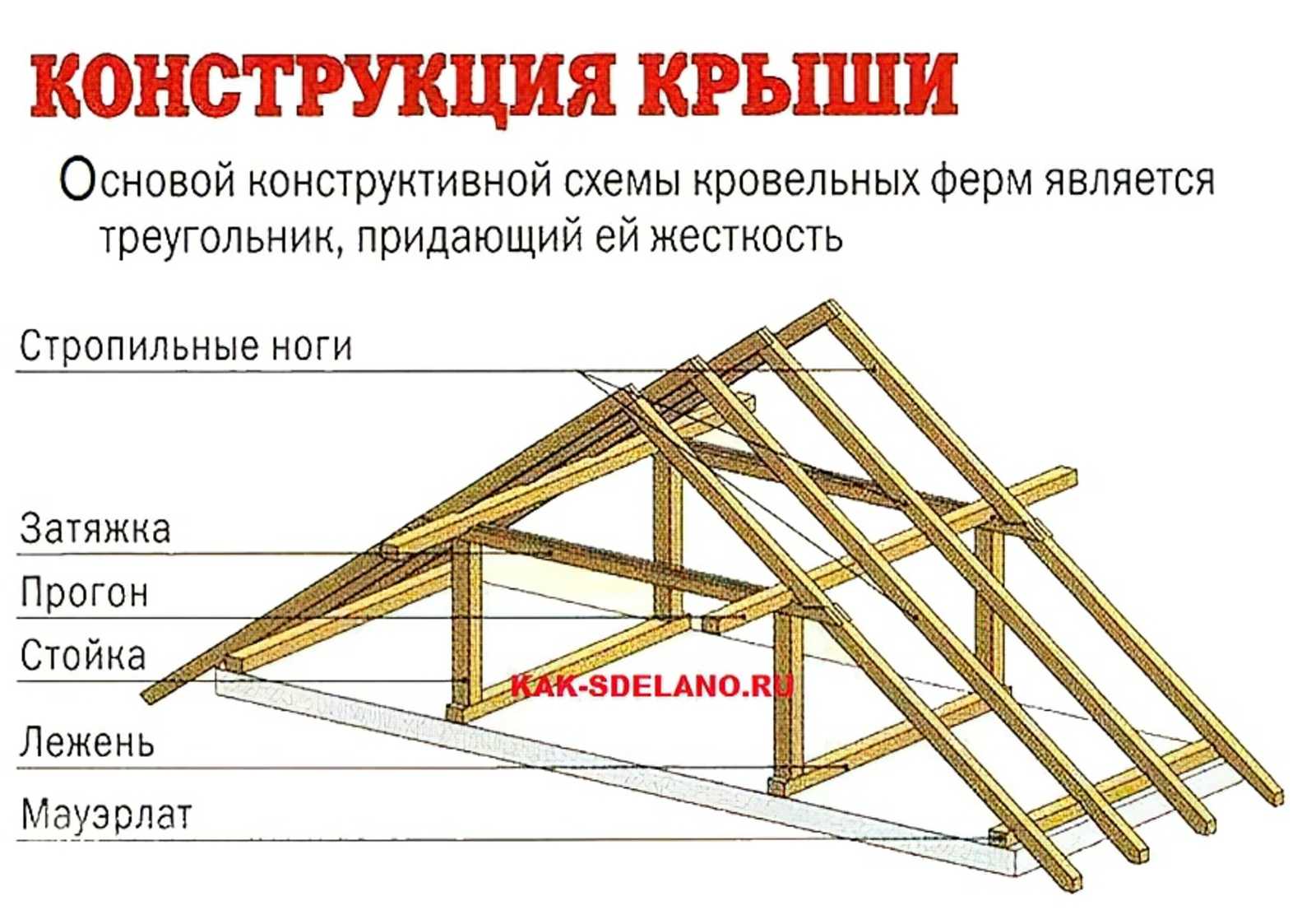

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

3 м – 40 на 150 мм;
4 м – 50 на 150 мм;
5 м – 50 на 175 мм;
6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

С зарубкой;
без нее.

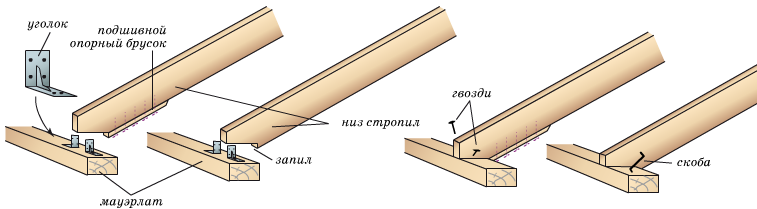

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

На скобы (для деревянных построек);
При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Формы крыш и их стропильные системы

У крыши может быть один или несколько скатов, которые соединяются различными способами. Для каждой конструкции существует различные виды стропильных систем. Однако в основе всех лежат стропила.

Итак, существуют следующие разновидности крыш:

односкатная;
двухскатная;
вальмовая;
полувальмовая;
многощипцовая;
шатровая;
ломаная или мансардная.

Нужно рассмотреть все виды крыш подробнее.

Односкатная крыша

Обычно односкатные крыши выбирают для вспомогательных и хозяйственных построек. Стропильная нога для всей крыши имеет одинаковый размер. У всей кровли единая плоскость. Она наклонена в противоположную от входа в дом сторону.

Если постройка малая и сделана на основе кирпича или бетона, стропила монтируются на фасадную и на противоположную – заднюю стенки. Если же здание большое (длина между стенами превышает 6 м), потребуются дополнительные стойки. Угол наклона такой крыши – от 13 до 25 градусов.

Двускатная стропильная система

Полотно разделяется на 2 ската. Чаще всего половины одинаковые, но бывают и разных размеров. Скаты наклонены в противоположные друг от друга стороны.

Такая стропильная система крышы часто используется для одноэтажных домов, поскольку внешний вид получается аккуратным, а чердак можно использовать в качестве помещения или для создания слоя теплоизоляции.

Углы наклона от 15 до 60 градусов. Если перегородки находятся на расстоянии 6 метров друг от друга, необходимо установить висячие стропила.

Вальмовая и полувальмовая система стропил

Это двускатная крыша, в которой коньковый участок короче, а у торцов есть дополнительные наклонные плоскости.

Вальмовая крыша:

Полувальмовые крыши отличаются тем, что у них торцы не идут до самого верха. Они оставляют небольшие фронтоны.

Полувальмовая крыша:

Стропила такой конструкции опираются на 2 стены с одинаковой высотой. Прямоугольные скатные поверхности образуют равно- или разносторонний треугольник.

Углы наклона – от 20 до 60 градусов. Пролеты не более 13 м. У установки вальмовой крыши есть обязательное условие – внутренние укрепляющие элементы.

Такие крыши позволяют делать фермы или монтировать стропила для наслонной крыши.

Шатровая стропильная система

У этой разновидности крыши нет конька. Все плоскости просто сводят в одну точку. Крыша состоит из 3-х скатов, которые формируют равнобедренные треугольники. По форме она напоминает пирамиду

Важно обратить внимание, что, несмотря на то, что у конструкции может быть и больше скатов, однако они все равно будут опираться на равные по высоте стены

Конструкция достаточно сложная в плане монтажа, поэтому в современных домах используется нечасто. При ее обустройстве приходится использовать балочно-затяжную систему, укрепляя ее с помощью стоек и подкосов.

Система может быть создана под разным углом, все зависит от того, как будет использоваться чердак.

Ломаные стропильные системы

Каждый скат разделяется на две продольные части. У них разный угол наклона. Конструкция позволит увеличить объем чердака и позволить использовать его, как мансарду (жилое помещение).

Многоскатная стропильная система

Устройство стропильной системы много скатной крыши самая сложная по конструкции, поскольку включает в себя несколько указанных выше форм крыш.

Этот вариант выбирают, если нужно сделать несколько пристроек, соединенных с домом (сарай, гараж, кладовка).

Последовательность монтажа стропильной системы

В составе стропил лежит много элементов, у каждого своя задача. Некоторые обвязывают периметр стен, другие осуществляют поддержку ног, а остальные отвечают за соединение системы и поддержку ее неподвижности. В результате создается уравновешенная конструкция с небольшим весом, но хорошими несущими показателями.

Стропильную систему нужно собирать сразу после монтажа чердачного перекрытия. Независимо от вида крыши все будет делаться по определенному алгоритму.

Мауэрлат к стене

Брус укладывается на гидроизоляционные торцы. Закрепляется конструкция анкерами. Углы бруса нужно соединить вполдерева и зафиксировать болтами.

Стропила к мауэрлату

Стропила к мауэрлату представляют собой один или два бруска, которые нужно разместить на центральной оси (или по сторонам от центра на определенном расстоянии). По торцам стропил устанавливаются крайние стойки. Между ними на расстоянии от 3-х до 6-ти метров устанавливаются промежуточные элементы (если размер крыши позволяет).

Стропила являются несущей конструкцией скатов. В ее основе лежат элементы, которые можно соединять ригелями или стойками. Опорные балки не обязательно делать на основе древесины, их можно делать из железа, бетона или смешивать материалы.

Сращивание стропил

Теперь устанавливаются и сращиваются остальные стропила. Нижней частью их нужно прикрепить к мауэрлату, верхней опереть на конек и установить крепления. Порой стропило соединяют с противоположным стропилом, создав опору на коньковый прогон. Шаг их установки от 0,6 до 1,2 м

Важно распределить стропила равномерно по всей длине крыши

Стропила укрепляются подкосами и ригелями. Здесь нужно отталкиваться от проектной схемы. Если у ската большая ширина, потребуется больше элементов.

Окончание работы

После создания каркаса нужно монтировать пароизоляционную мембрану. Она располагается полосками внахлест. Установка начинается снизу.

После идет монтаж кобылок и создание карнизного свеса. Снизу конституция подшивается сайдингом или досками.

Сверху стропил нужно сделать обрешетку или просто настелить каркас досками. Обычно для этого применяется обрезанная доска толщиной 4 см.

Выполняется монтаж утеплителя. Подробнее об утеплении кровли можно ознакомиться в статье: «Как утеплить крышу самостоятельно: выбор утеплителя, порядок работ»

Последний слой – кровля. Здесь все зависит от выбранного покрытия. Обычно материал для кровли продается с инструкцией по установке, поэтому с этим шагом проблем возникнуть не должно.

Стропильная система двухскатной крыши для бани

Стропильная система – это один из основных элементов любой крыши. Для двухскатной крыши бани выбор правильной стропильной системы особенно важен, поскольку эта конструкция не только создает кровлю над головой, но и помогает в отводе дыма и влаги, обеспечивая комфортное использование бани.

Список материалов:

Деревянные бруски для стропил (рекомендуемый размер 150×50 мм, количество зависит от площади крыши и расстояния между стропилами)
Металлические гвозди/саморезы для соединения стропил
Распорные доски для создания треугольной формы стропил
Доски для обрешетки (20×100 мм)
Пиломатериалы для настила крыши (осина, лиственница)
Гидроизоляционный материал
Кровельные материалы (кровельный шифер, металлочерепица, оцинкованный железо и т.д.)
Леса или стремянка для безопасной работы на высоте

Рассчитайте количество и размеры стропил, исходя из размеров вашей бани и угла наклона крыши. Выпилите стропила согласно полученным размерам. Установите первую пару стропил на противоположных стенах бани, соединив их сверху. Обязательно проверьте вертикальность установки стропил. Затем установите остальные стропила на равном расстоянии друг от друга (обычно 60-100 см). Связки стропил соединяются между собой распорками, которые обеспечивают устойчивость конструкции.

После установки всех стропил выполните обрешетку, прикрепив доски горизонтально к стропилам. Накройте обрешетку гидроизоляционным материалом, чтобы защитить крышу от проникновения воды. Затем установите кровельные материалы в соответствии с инструкциями производителя. Проверьте кровлю на утечки, проведя «испытание водой»

Во время строительства крыши бани всегда обращайте особое внимание на качество материалов. Выбирайте древесину без трещин и гнили, а также материалы для кровли, которые выдержат высокую температуру и влажность

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

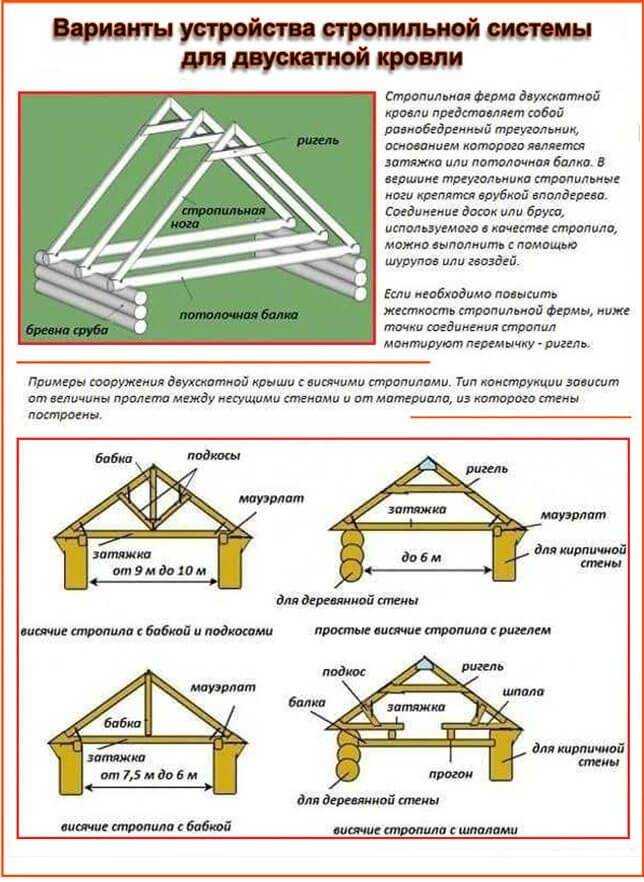

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

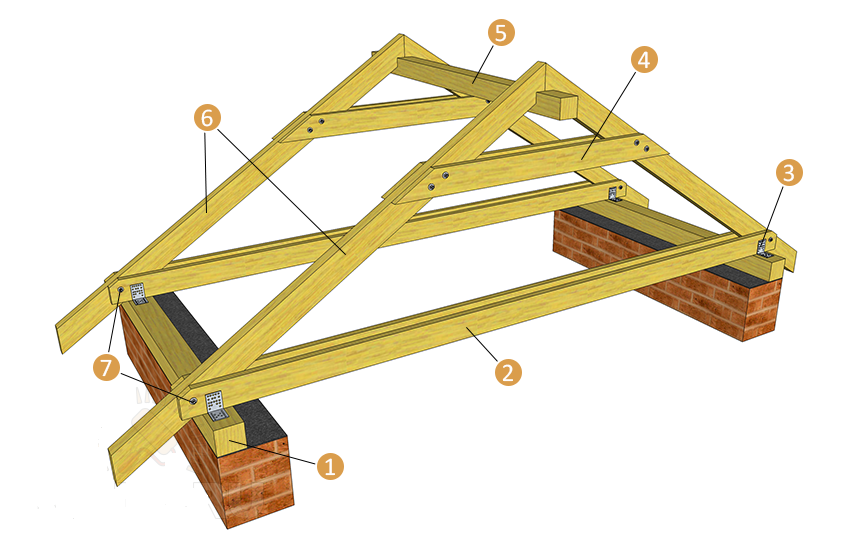

Схема висячих стропил двускатной крыши

Мауэрлат узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

жесткое крепление к мауэрлату;
скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

посредством одного вертикально забитого гвоздя;
с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
посредством скобы;
выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром.
