Для чего используется армопояс?
Технология армирования
Цена работ

Армирующий пояс представляет собой объемную ленту из монолитного бетона или кирпича, усиленную металлическими стержнями (в некоторых случаях сеткой). Жесткий контур по всему периметру коробки равномерно распределяет все приходящиеся на него нагрузки и передает их на стены в виде вертикального сжимающего воздействия.

Примерно по такому же принципу работает ростверк фундамента, который тоже представляет собой армированный пояс, только нижний. Здесь он защищает газобетон от разрушения при подвижках грунта, «выравнивая» давление по всему периметру и не позволяя кладке перекашиваться. Без ростверка не обойтись, если дом ставят на слабых или пучинистых почвах, а также на участке с высоким уровнем залегания грунтовых вод. В случае строительства на монолитной плите или ленте нижняя опояска не нужна.

Армирование стен также выполняется под перекрытиями (межэтажными, чердачными). Без жесткого пояса изгибающиеся по центру плиты будут просто раздавливать внутренние грани газобетонных блоков. Под мауэрлат монолитный контур делают с другой целью – чтобы зафиксировать сам брус на стенах, поскольку пористые материалы не способны удерживать крепеж.

Функции армопояса

Основные аргументы в пользу армопояса:

Увеличение пространственной жёсткости. Благодаря армопоясу конструкция здания связывается в единую жёсткую раму. В итоге сооружение приобретает дополнительные характеристики устойчивости к негативным природным воздействиям: землетрясениям, подвижкам грунта, ветровым нагрузкам.
Распределение нагрузок. Пояс из монолитного армированного бетона принимает на себя нагрузки плит перекрытия, балок, ферм, равномерно распределяя нагрузки, предохраняя от точечного разрушения и растрескивания фундаменты и стены.
Перекрытие проёмов. Армопояс в отдельных случаях исключает применение перемычек для всех видов проёмов: оконных, дверных, технических.
Крепление стропильной системы. Верхний монолитный пояс располагается по стенам, обеспечивает надёжный монтаж конструкций стропильной системы, сохраняет стены от разрушения под воздействием стропильных элементов.

Армопояс под мауэрлат.

Высота и ширина

До того, как сделать армопояс по газобетону, необходимо тщательно все рассчитать и определить такие главные параметры, как высота и ширина. Главный параметр аромопояса – высота, должна составлять минимум 18 сантиметров. Достаточной считается высота, равная 30 сантиметрам.

Стандартная ширина армопояса равна ширине стены из газобетона – 20-40 сантиметров. Но специалисты советуют делать ширину чуть меньше стены, чтобы оставить зазор, нужный при утеплении разными материалами. Обычно газобетон утепляют экструдированным пенополистиролом, пенопластом марки ПСБ-25, минераловатными плитами либо другими материалами.

Виды армопоясов

При строительстве дома профессионалы различают несколько видов армирующего пояса:

Ростверк: это самый первый армопояс, располагающийся на уровне фундамента дома . Он наиболее важен, так как отвечает не только за прочность фундамента, но и предотвращает возможные проседания части фундамента в зависимости от сезонных движений грунта. Поэтому к его монтажу нужно подходить со всей тщательностью.
Второй армопояс располагается на уже готовом фундаменте, помогая правильно распределять нагрузку стен на основание дома. Благодаря уже уложенному ростверку, второй армирующий пояс может быть значительно меньше.
Третий (и последующие) армопояса укладываются при сооружении перекрытий здания. Они не только придают прочность несущим стенам и всей конструкции, равномерно распределяют нагрузку от межкомнатных перегородок, оконных и дверных проемов, но и буквально сдерживают стены от возможного их расхождения.

Арматурная сетка никогда не сваривается в местах соединения прутьев : это снизит прочность металла, а значит, и всего армопояса. Поэтому соединение происходит с помощью обыкновенной проволоки.

Любое строительство начинается с обустройства фундамента. Чем больше здание, тем прочнее должен быть фундамент. Например, если для гаража хватит 30-см монолитного фундамента, то для жилого дома потребуется основание с армирующим поясом, расположенное гораздо глубже.

Обустройство фундамента дома с армирующим поясом:

В подготовленную по уровню промерзания грунта траншею укладывают песчано-гравийную подушку. На нее устанавливают армирующую сетку. Для предотвращения возможной коррозии специалисты рекомендуют устанавливать арматуру на половинки кирпича, чтобы при заливке раствором металл был полностью утоплен в растворе.
Для углов дома предпочтительно использовать несколько металлических прутьев диаметром не менее 15 мм. Обычно их располагают квадратом, так как это значительно упрочняет конструкцию будущего дома.
Для стен больше подходит армирующая сетка. Обычно используется одинарная сетка с высотой, равной глубине траншеи. Если грунт на месте строительства подвержен движениям в зависимости от разных климатических условий, высота сетки увеличивается вдвое, а в траншею помещается в сложенном пополам виде. Таким образом, фундамент получает большие прочностные характеристики.
Для получения ростверком большей прочности, первоначально заливают небольшое количество бетона , аккуратно размещая в нем армирующую сетку или прутья. После того, как первый слой раствора «схватится», можно окончательно заливать подготовленные траншеи бетонным раствором.

Утепление армопояса

Армирующий пояс имеет плохую теплоизоляционную характеристику,
так как в основном состоит из бетона. И через него в зимнее время
года теряется значительное количество тепла. Из-за этого с
внутренней стороны сооружения может образовываться конденсат,
который приводит к образованию плесени. Бороться с этим можно и
нужно. Чтобы избежать этого нежелательного эффекта, при
строительстве армопояса его нужно утеплять с внешней стороны с
помощью теплоизоляционных материалов.

Самым распространенным материалом является пенополистирол, но
также еще можно использовать пенопласт и газобетон.

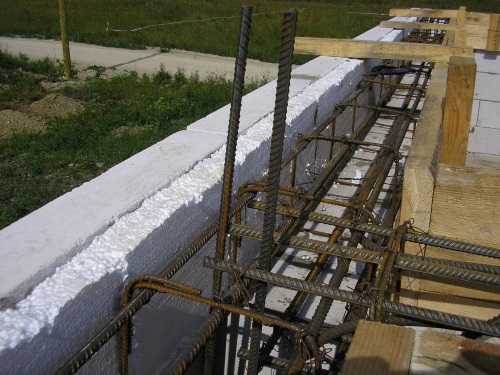

Главное,перед вязкой арматурного каркаса и заливкой бетона нужно
учитывать и не забывать оставлять пространство (от внешнего края
стены) для укладки утеплителя.

Видео

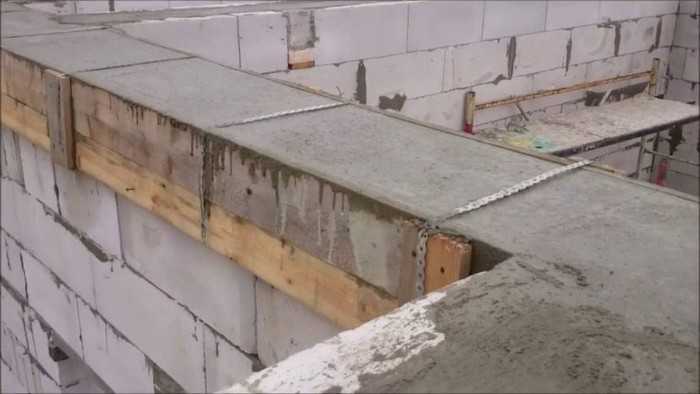

В этом ролике речь пойдет о заливке армопояса в доме из газоблоков .

Комментариев:

Армированный пояс, или армопояс, это необходимый строительный элемент, обеспечивающий жесткость и прочность фундамента, стен, перекрытий.

Данная строительная конструкция устанавливается:

на уровне фундамента;
между фундаментом и основными несущими стенами;
между перекрытиями.

Для того чтобы сделать армированный пояс, понадобятся следующие инструменты и материалы:

Инструменты для армирования: шуруповерт, уровень,отвес, сварочный аппарат, плоскогубцы.

доска деревянная 25 мм или 40 мм;
брус деревянный 30*40 мм;
саморезы 3,8*60 мм;
гвозди строительные 4,0*90 мм;
арматура рифленая 8-16 мм или готовый армирующий каркас (армокаркас);
армосетка;
вязальная проволока;
кирпичи;
крепежные звездочки;
сварочный аппарат для сварки арматуры, соответствующие электроды;
шуруповерт;
шнур полимерный;
полиэтиленовая пленка;
цемент М400 или М300;
песчано-гравийная смесь;
емкость для бетонного раствора;
строительный уровень;
строительный отвес.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

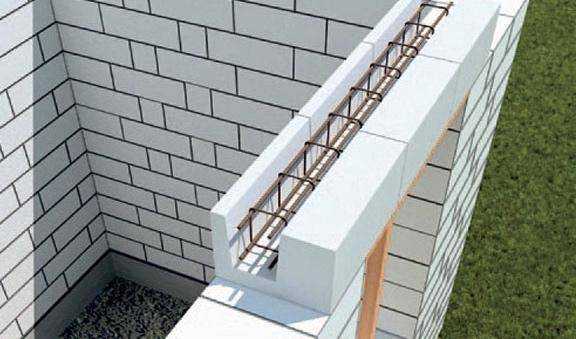

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

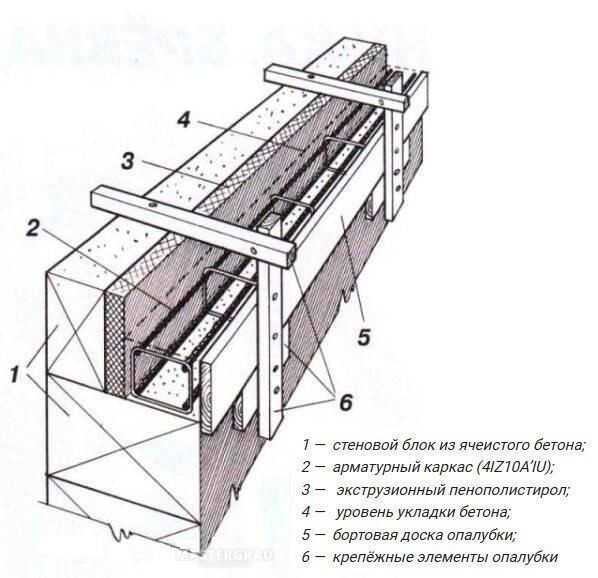

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Конструктивные особенности армопояса для газобетона

Часто для армированного пояса используется технология с перегородочными блоками. В полые части таких блоков устанавливается арматура и всё пустое пространство заполняется бетоном.

Заливается сейсмопояс строго с одного раза. Так он будет намного крепче.

Существует вариант укрепления в кирпичной кладке. В таком варианте между каждыми 5 радами кладки укладывается железная сетка, закрепляемая слоем цемента. Сетка должна занимать всю ширину стены.
Дополнительно можно усилить конструкцию, разместив следующий после армировки ряд кирпича на торцевую сторону, а не горизонтально. Такая конструкция применяется лишь в том случае, если крыша или перекрытия планируются не тяжёлыми.

Армирование

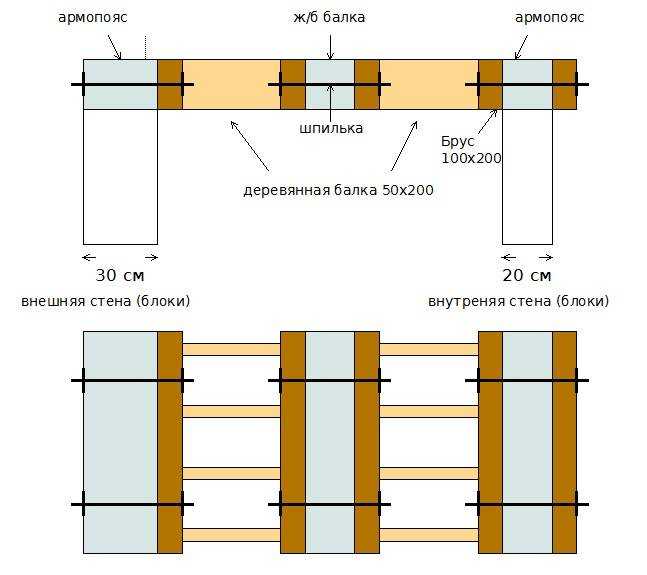

Независимо от того, под балки перекрытия или плиты перекрытия выполняется армопояс в доме из газобетона (это могут быть бетонные плиты или деревянные, керамзитобетонные перекрытия), арматуру нужно выбирать надежную, достаточной толщины, хорошего качества.

Обычно для располагающихся продольно четырех и более прутьев выбирают арматуру сечением 10-14 миллиметров, поперечная может быть диаметром 8-10 миллиметров. Каркас армопояса должен быть прямоугольным или квадратным в поперечном срезе, поперечную арматуру крепят вязальной проволокой сечением 6-8 миллиметров, с шагом 40-50 миллиметров.

Готовый арматурный каркас устанавливают в опалубку и заливают бетонным раствором. Арматура должна быть высокого качества, без ржавчины и деформаций, с рифленой поверхностью. Лучше всего приобретать металлопрокат на проверенных базах и у производителей, где закупают материалы фирмы, оказывающие строительные услуги.

На качестве армопояса по газобетону экономить не стоит, так как потом это окажет негативное влияние на прочность и стойкость каркаса к разным нагрузкам и воздействиям.

Материалы

Наиболее предпочтительным применять бетонный раствор М-200 и более прочный, а арматурные стержни Ф=12 мм. С их помощью монтируют каркас и скрепляют поперечными стержнями Ф=6 мм.

Основа складывается из верхнего и нижнего рядков с проемом 150 мм, которые размещают в общей плоскости, с шагом примерно 100 мм. Арматура состыковывается внахлест на 25 см, фиксируется вязальной проволокой. Ее же используют при соединении поперечных элементов.

Для бетонных вариантов арматурный пояс по проекту может выполняться однослойным, без монтажа объемного каркаса, а только путем вязки продольных арматур с поперечными. В областях поворотов либо изменениях стенового контура они укладываются внахлест и соединяются в местах перехода.

Кирпичный вариант армопояса выполняется в виде сплошной кирпичной кладки, укрепленной продольными арматурными стержнями либо армосеткой. Понятно, что он менее надежен ,чем бетонный монолит, но подобное проектное решение во многих случаях себя оправдывает.

Предпочтительнее кирпичный армируюшщий пояс выполнять высотой до 7 рядов и шириной равной стене из газобетона. Армирование кладки выполняют в каждом шве, укладывают горизонтально железную сетку 40х40 мм либо жесткую стальную проволоку более 5 мм. Кладка кирпича выполняется по обычной стеновой схеме со смещением шва на треть кирпича и тычковой схемой перевязки в 3‐м ряду.

Если такой кирпичный пояс для газобетонных стен будет использоваться для установки мауэрлата, в кладку замуровывают вертикально штыри Ф=16 мм через 1 м.

Армопояс на примере дома или пристройки из газобетона

Вследствие вероятных изменения грунта и особенностей внутренней конструкции здания стены на разных участках дома могут получать различный уровень нагрузок, вызывающих сжатие и кручение материала. Если нагрузка достигает критических значений – образуются трещины.

Для невысоких одноэтажных домов с ролью армопояса вполне справляется фундамент. Но вот при значительной высоте стен (два и более этажей) в верхней части создаются критические нагрузки, для равномерно перераспределения которых и нужна специальная дополнительная конструкция – бетонный пояс с армировкой из металла. Его наличие увеличивает ветрозащиту для стен дома и распирающим нагрузкам от массы верхнего этажа и кровли.

Существующая в строительстве практика доказывает, что ширина армопояса вполне достаточна, если соответствует толщине стены. Высота может колебаться в диапазоне 150-300 миллиметров. Для конструкции может использоваться профилированный металл (уголок, однотавровая или двутавровая балки, арматура). Отметим, что сам армопояс в таком доме или в пристройке из газобетона выполняет функции двутавровой балки, более всего выдерживающей напряжения.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
Стены строения возводятся из камня, кирпича, монолитного бетона.
Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Как сделать армопояс – пошаговые инструкции

Технология устройства армированного бетонного пояса состоит из нескольких этапов:

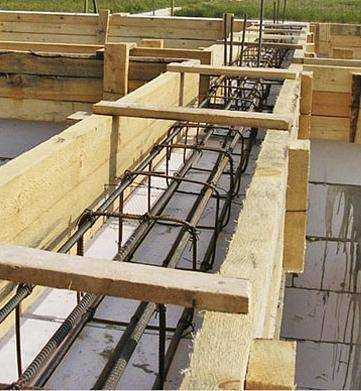

Очистка горизонтальной поверхности стен от строительного мусора.

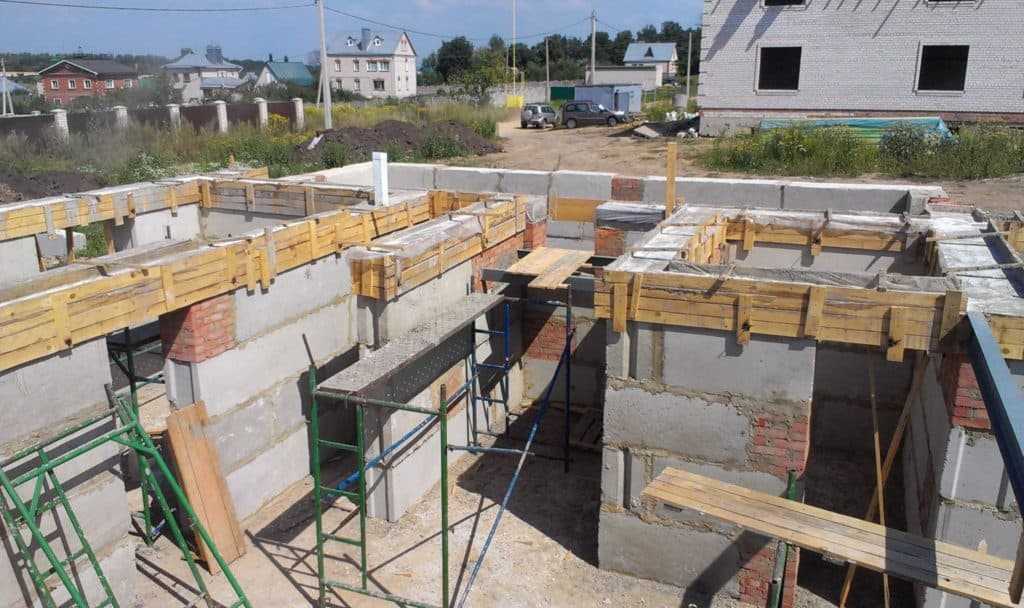

Изготовление опалубки на всех несущих стенах.
Создание армирующего каркаса.
Размещение утеплителя по периметру внешних стен во избежание образования «мостиков холода».
Заливка опалубки бетоном.

Фото 10. Процесс заливки опалубки бетоном

Армированный пояс в конструкции свайно-ростверкового фундамента

Ростверк представляет собой монолитную железобетонную ленту, которая сооружается поверх свай и служит в качестве опоры для возведения стен. Обычно высота такого пояса не превышает 300-500 мм, а ширина составляет 700-1200 мм, но может быть и меньше в зависимости от материала и толщины стеновых конструкций.

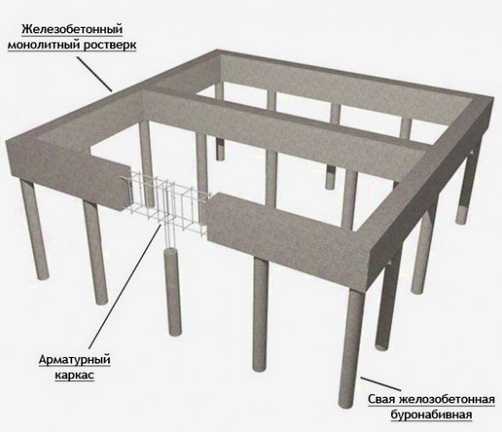

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента

Армопояс второго уровня на фундаменте

Как правило, армированный пояс сооружается на стенах цокольных этажей из ФБС и других материалов для распределения вертикальных нагрузок от вышерасположенных конструкций. Он делается высотой 200-400 мм, а ширина определяется в зависимости от толщины стен.

Фото 12. Цокольная монолитная железобетонная лента

Армопояс под плиты перекрытия

Межэтажный армированный пояс под плиты перекрытия делается после каждого этажа. Он служит для укрепления стен, увеличения жесткости «коробки», предотвращения деформации и растрескивания конструкции. Его стандартные размеры – высота от 250 до 300 мм, ширина зависит от толщины стен.

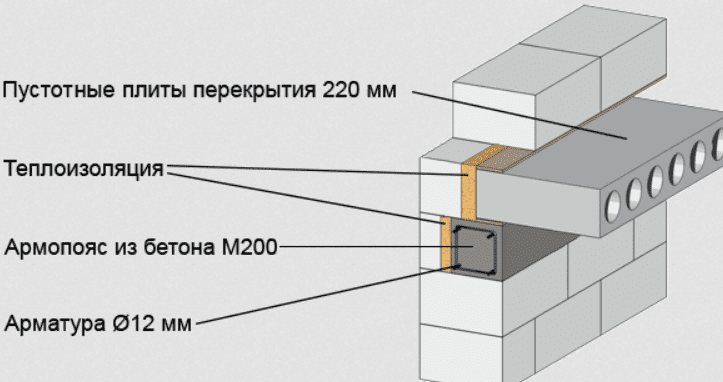

Фото 13. Межэтажный армопояс под плиты перекрытия

Армированный пояс под мауэрлат

Техника устройства аналогична межэтажному армопоясу. Если перекрытие будет выполняться с использованием деревянных или металлических балок, то монолитную ленту допускается делать только по внешним стенам, а при монтаже наклонной стропильной системы рекомендуется установить пояс и на средней несущей стеновой конструкции.

Фото 14. Армопояс с установленным поверх него мауэрлатом

Тонкости и нюансы изготовления армопояса

От правильности выбора конструкции армирующих поясов и соблюдения технологии выполнения работ в значительной степени зависит безопасность эксплуатации и долговечность построенного вами дома.

Если для выполнения работ по изготовлению ростверка вы привлекаете сторонних специалистов, предварительно внимательно изучите всю последовательность действий буквально по шагам.

Найдите время и возможность лично проконтролировать весь ход выполнения работ, поскольку все недостатки и оплошности работников будут скрыты под слоем бетона и проявятся значительно позже, когда их исправление будет сильно затруднено или невозможно.
