Утепление мелкозаглубленного ленточного фундамента

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

• вычислить ширину фундамента, сечение арматуры;
• выполнить чертёж армирования;
• почистить от мусора и спланировать участок;
• вырыть траншеи;
• уложить дренажный слой;
• устроить подбетонку или постелить рубероид;
• выполнить монтаж опалубки;
• уложить и скрепить арматуру;
• вставить отрезки труб для коммуникаций и вентиляции;
• выполнить бетонирование ленты;
• обеспечить уход за бетоном в процессе его схватывания;
• снять опалубку с ленты;
• выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.

При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить  горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

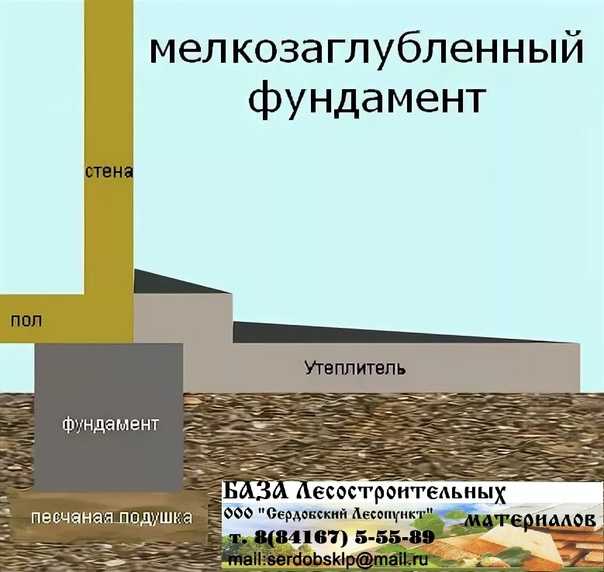

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

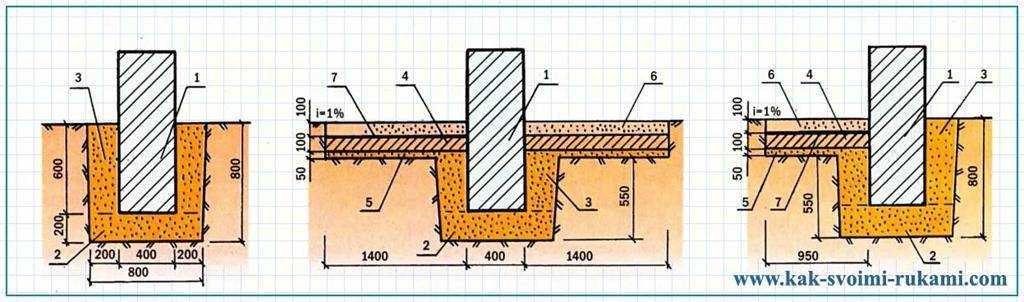

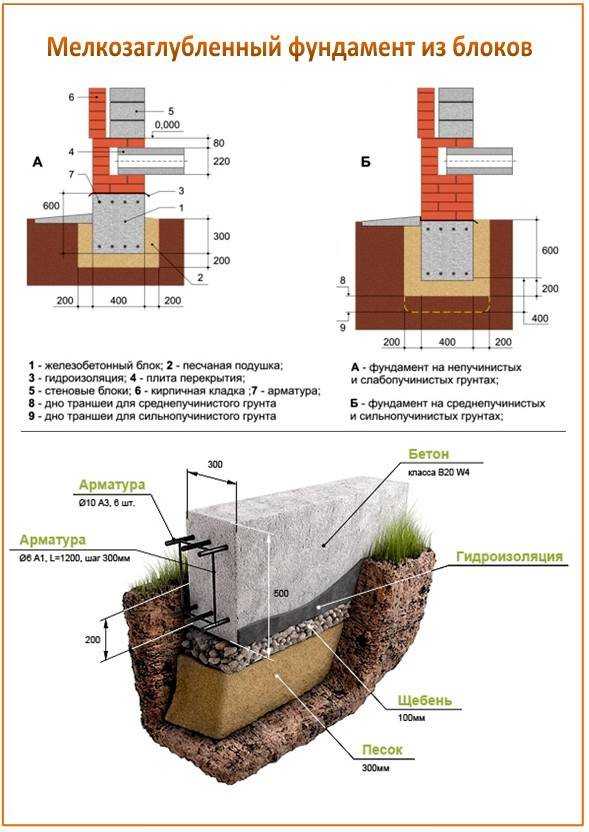

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

• Когда под домом не пучинистый грунт (камень, песок и т.д.).
• Когда уровень грунтовых вод достаточно низок.
• Когда вокруг дома делается водоотводный дренаж.
• Когда делается утепленная отмостка вокруг здания.
• Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

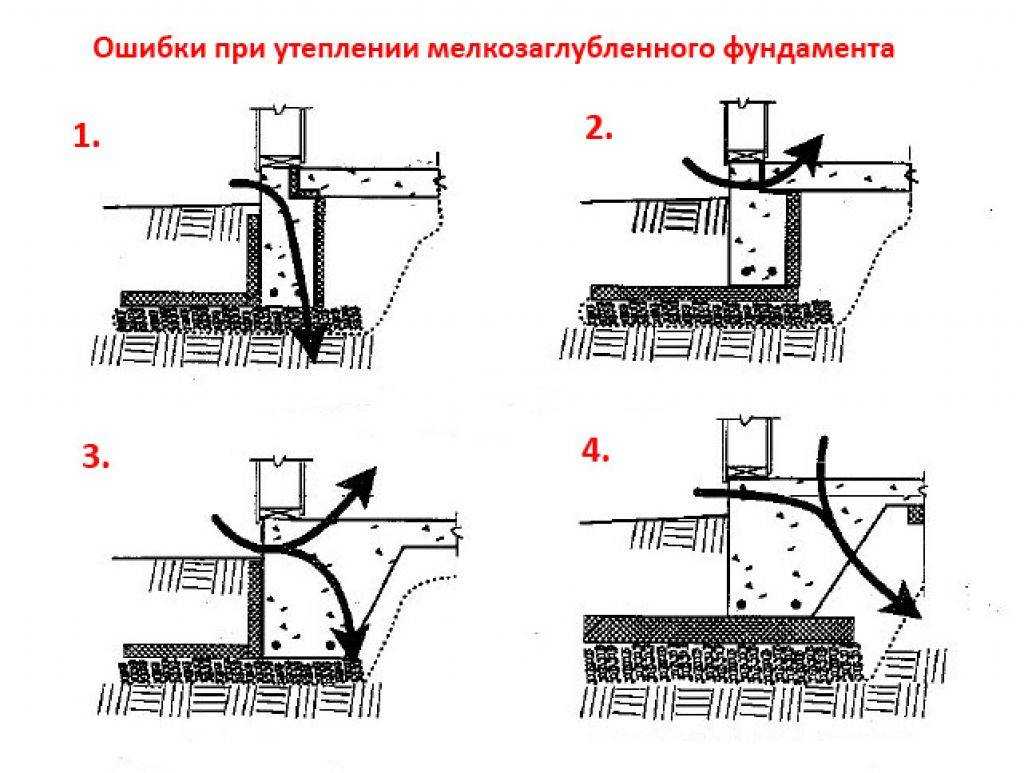

Чем грозит отсутствие теплоизоляции

Несмотря на то, что необходимость утепления фундамента доказана, находятся те, кто не считают эту процедуру обязательной. По их мнению, слой плотной почвы сам по себе выполняет функцию утеплителя и может защитить железобетонную конструкцию от промерзания.

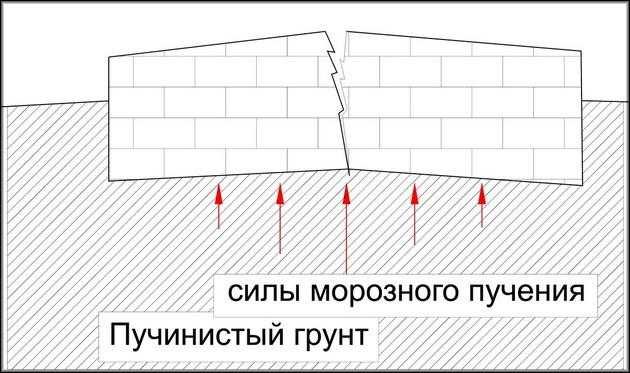

Морозное пучение грунта

На самом деле процесс пучения почвы при воздействии низких температур усиливается. Это приводит к просадке здания, что нередко сопровождается образованием трещин. Из-за избыточного давления фундамент подвергается деформации и теряет прочность. Можно отметить, что чаще всего трещины в фундаменте появляются именно зимой.

Пучение фундамента

Теплопроводность почвы достаточно высокая, а потому отсутствие изоляции приводит еще и к значительным потерям тепла. Теплый воздух проникает через цоколь в грунт, который хоть и частично сглаживает перепад температуры, полностью потери тепла блокировать не может.

Здесь следует учитывать тот факт, что тепловые потери происходят не только в отапливаемый период. Этот процесс продолжается непрерывно и время года на него особо не влияют. В домах с подвалом потеря тепла и колебание температур сопровождается образованием конденсата. Отсюда возникают негативные последствия в виде повышенной влажности и грибка.

Конденсат в подвале дома

В фундаменте содержатся закладные под коммуникации. При отсутствии утепления они могут также подвергаться промерзанию. Это особенно актуально для самотечных систем индивидуальной канализации.

Таким образом, отсутствие утепления негативно отражается на состоянии всей постройки, а также влияет на микроклимат. Незначительные повреждения, возникающие в первые несколько лет, в дальнейшем могут привести к более серьезным последствиям, на фоне чего потребуется капитальный дорогостоящий ремонт.

Технология утепления фундамента

Технология утепления стенок фундамента пенополистеролом не слишком сложна, однако все же ее можно разделить на несколько этапов.

– подготовительные работы

Первым делом необходимо подготовить фундамент к последующему утеплению. Для этого нужно:

• Откопать фундамент по всему периметру, то есть сделать вокруг него траншею шириной около 1 м и глубиной, которая соответствует глубине фундамента.
• Далее поверхность фундамента очищается от всей грязи и земли, некондиционного бетона, а также при необходимости выровнять поверхность при помощи цементного раствора, чтобы не было больших выступов и ямок в нем. Если была необходимость сделать косметический ремонт фундамента, ему необходимо дать время подсохнуть, после чего можно приступать к следующему этапу.
• Толщина утеплителя должна быть около 10 см, однако для более точного определения необходимо провести соответствующие расчеты, в зависимости от погодных условий. Как правило, для достижения необходимой толщины утеплителя, пенополистирол укладывают в несколько слоев.
• В случае если на участке повышенный уровень грунтовых вод, или есть колодец, необходимо сделать дренаж. Для этого на дно траншеи кладут слой песка, поверх которого укладывают слой геотекстиля. Далее укладывается слой гравия и перфорированная труба заполненная гравием, которую дополнительно обматывают геотекстилем. Поверх гравия и трубы засыпают слой песка. Трубу необходимо отвести в дренажный колодец или в ближайший коллектор.
• Далее поверхность фундамента необходимо гидроизолировать при помощи различных материалов. Наиболее часто используют самоклеющуюся изоляцию, которую хорошо проглаживают валиком.

Проделав все необходимые манипуляции, можно приступать к закреплению листов пенополистирола.

– крепление листов

Крепление листов пенополистирола должно происходить по следующим правилам:

• Листы материала закрепляются на поверхности фундамента при помощи специальных клеевых составов, при этом крайне не рекомендуется использовать органические растворителя, дюбеля или горячий способ крепления. Это может повредить как теплоизоляцию, так и гидроизоляцию.
• Наносить клеевой состав на листы материала необходимо точечно, то есть по углам и в нескольких местах по центру листа. После нанесения клея, лист необходимо хорошо прижать к поверхности фундамента и немного подержать в таком положении. Как правило, в инструкции к клеевому составу указано время удержания плиты.
• Начинать приклеивать листы рекомендуется, начиная с любого нижнего угла фундамента, постепенно проходя вдоль основания, после чего переходить на следующий ряд в шахматном порядке.
• Все возникающие зазоры между плитами материала необходимо тщательно запенивать или зашпаклевывать клеем.
• Когда уложен первый ряд утеплителя, его можно засыпать на половину грунтом, что позволит упростить дальнейшую работу.
• Углы фундамента необходимо утеплять дополнительным слоем плит, поскольку они являются самым слабым местом.
• Утеплять цоколь фундамента необходимо точно также как и всю остальную часть, единственное, что для его закрепления можно использовать специальные тарельчатые дюбеля. Как правило, для закрепления одной плиты достаточно будет 3-5 зонтиков.

– оштукатуривание и засыпка фундамента

В завершение работ, утеплитель необходимо полностью оштукатурить клеем для отделочных работ. Помимо этого для придания большей прочности, дополнительно используют армирующую сетку для внешних работ, которую утапливают в нанесенную штукатурку.

Часть фундамента, которая находиться ниже уровня грунта, засыпается обратно. Также рекомендуется выполнить отмостку. Это придаст большей защиты фундамента от воздействия климатических условий.

В заключение хочется сказать, что соблюдая достаточно простые правила утепления фундамента, можно добиться качественной теплоизоляции фундамента, что позволит в свою очередь снизить затраты на отопление помещений в зимний период. К тому же пенополистирол является долговечным, прочным и доступным материалом, который значительно увеличит срок эксплуатации, как фундамента, так и дома в целом. Поэтому вопрос, как и зачем утеплять фундамент пенополистеролом полностью раскрыт.

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом потребует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

• нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
• выбор размеров опоры;
• корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка постройки сооружения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

• длительная;
• кратковременная;
• особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

• Н — несущая способность, зависит от размеров основания;
• к — коэффициент расчета надежности, постоянно равен 1,2;
• Р — нагрузка дома, посчитанная сбором усилий;
• d — табличный коэффициент, зависит от вида почвы и типа строения;
• R — сопротивление грунта, принимается по таблице.

Выбор способа утепления фундамента изнутри

При выборе способа необходимо ориентироваться на несколько факторов:

• Конструкция здания, размеры подвального или полуподвального помещения;
• Наличие внешнего утепления и температурный режим с внешней стороны фундамента;
• Тип грунта и расположение грунтовых вод;
• Требуемый температурный режим в подвальном помещении после утепления, наличие отопления и вентиляции;
• Необходимость дальнейшей декоративной отделки.

Дешевый метод внутренней теплоизоляции фундамента – засыпка пространства под полом керамзитом. Этот материал отводит воду и создают воздушную подушку, предохраняющую полы первого этажа от охлаждения. Засыпать можно как все пространство под полом, так и опалубку, установленную с внутренней стороны на некотором расстоянии от стен фундамента.

Если подвальное помещение используется для размещения бытовых помещений, и его стены нуждаются не только в утеплении, но и в отделке, целесообразно использовать полистирольные или пеноплексовые плиты, позволяющие создать ровное покрытие, готовое к облицовке. Наиболее качественным и долговечным в этом случае будет утепление фундамента как снаружи, так и изнутри – устранив перепад температур, можно избежать образования конденсата на внутренних стенках подвала. Если утепление снаружи невозможно, необходимо выполнить проникающую гидроизоляцию фундамента: обработанный таким способом бетон не подвержен промерзанию, но сохраняет паропроницаемость, уменьшая влажность под плитами утеплителя. Также необходимо обустройство приточной и вытяжной вентиляции, так как эти материалы не пропускают влагу.

Если позволяют средства, можно выбрать теплоизоляцию пенополиуретаном – этот способ эффективен и подходит для любого подвального помещения.

Требования

Главным требованием, предъявляемым к утеплителям для фундамента, является низкий коэффициент теплопроводности

Немаловажно, чтобы материал имел высокие показатели влагопрочности. Вот почему столь популярная минеральная вата (не уступающая пенополистиролу по своим теплоизоляционным свойствам) редко применяется при изоляции фундамента

Она быстро промокает и теряет свои качества

Она быстро промокает и теряет свои качества.

Лишь иногда минвату используют в качестве внутреннего утеплителя эксплуатируемых фундаментов. Однако в таком случае приходится использовать более дорогостоящее базальтовое волокно, а также диффузные мембраны для паро- и гидроизоляции. Подобный слой получается совсем недешевым.

Еще одним важным требованиям к утеплителям является высокая прочность, поскольку материалу приходится выдерживать повышенные механические нагрузки (статические и динамические), противостоять деформациям почвы.

Важные при использовании стеновых утеплителей параметры экологической и пожарной безопасности для фундаментных материалов отходят на второй план.

Зачем нужно утеплять фундамент дома

Вообще, по российским нормативам утепление нулевой части зданий обязательным не является -при условии, что глубина заложения фундамента определена по приведённой в СП 50-101 формуле, то есть его подошва располагается на уровне или ниже глубины промерзания. Но если учесть, что на большинстве территорий страны (за исключением нескольких в ЮФО) грунты промерзают более чем на 1,2 м, закладывать на такую глубину ленты и плиты становится невыгодным. Особенно это касается лент, так как увеличение их высоты влечёт не только увеличение объёма вынимаемого грунта, но и количества расходуемых материалов.

В этом же своде правил разрешается строить фундаменты вне зависимости от УПГ с оговоркой, что будут предусмотрены исключающие промерзание почвы под подошвой теплотехнические мероприятия. Таковыми мероприятиями и является монтаж утеплителя не только на вертикальных поверхностях, но и по горизонтали, который, препятствуя образования в грунте льда, избавляет основу дома от воздействия сил морозного пучения.

Для неотапливаемых подвалов место размещения утеплителя (снаружи или внутри) значения не имеет, так как здесь нет паров, из-за которых образуется конденсат.

Необходимость утепления, если нет подвала

В основном, утепление фундаментов предусматривается, когда глубина их заложения уменьшена. В этом случае подошва находится в зоне промерзания: силы пучения на неё воздействуют вертикально, стараясь вытолкнуть конструкцию из грунта.

• Подобной опасности нет, если почва на участке непучинистая. К этой категории относят грунты, у которых расширение составляет менее 1%. Это твёрдые глины, гравий, крупные пески и крупнообломочные грунты с содержанием пылеватых частиц менее 10%, мало насыщаемые водой или сухие.
• Все остальные грунты (их на территории страны большинство), в той или иной степени подвержены пучению, и чем больше в них воды — тем сильнее. Наличие утеплителя, вместе с располагающейся под ним песчаной подушкой, замещает часть пучинистой почвы и гасит воздействие сил пучения. А чтобы не вспучивался грунт и по периметру дома, утепляют не только поверхности фундаментных конструкций, но и закладывают теплоизоляцию под отмостку.
• Нужно ли утеплять фундамент дома без подвала снаружи прояснили, теперь разберёмся с глубиной утепления. Существует несколько схем утепления фундаментов, которые зависят от зимних температур в регионе. На югах, где минусовые температуры незначительные и держатся недолго (а то и вовсе нет), утепляют в основном цоколь и закладывают изоляцию под отмостку.
• Если подвал в доме не предусмотрен, а высота фундаментной ленты составляет не более 120 см, её утепляют на 50 см вглубь от поверхности земли. Ленты более глубокого заложения, а так же стены подвалов, если у здания имеется фундаментная плита, утепляют на всю высоту, но не меньше отметки УПГ.
• Столбчатые фундаменты, глубина которых не менее 1,5 м (а так же свайные с минимальной глубиной 2,5 м), утепляют только под ростверком и в его наземной части. При малом заложении столбов и лент в пучинистых грунтах, утеплитель может быть заложен и под подошву.
• Даже если в доме подполье не предусмотрено, плита может утепляться не только по торцам и под отмосткой, но и горизонтально, так как этот фундамент выполняет функции пола. Соответственно, у плит наибольшая площадь утепления.

В целом теплоизоляция при проектировании фундаментов должна предусматриваться по результатам геологических изысканий, условий строительства и вероятности их изменения, условий климата и веса и технологических особенностей здания.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Мнение эксперта

Дмитрий Богданов

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

Мелкозаглубленный ленточный фундамент: глубина заложения

В основном это зависит от месторасположения объекта. Расстояние заглубления ленты выбирается в зависимости от того, в какой климатической зоне производится строительство. Даже при учете того, что уровень промерзания земли расположен гораздо ниже, чем МЗЛФ, влияние данного фактора все-равно очень сильно сказывается на прочности здания. Поэтому просто игнорировать эти особенности не получится. В большинстве случаев копать приходится на расстояние от полуметра до полутора метров. В зависимости от того, насколько высоко проходит граница замерзания грунта, выбирается более высокий или низкий уровень.
