Мелкозаглубленный ленточный фундамент для дома из газобетона своими руками

Какой фундамент лучше для дома из пеноблоков в 2 этажа — советы по строительству основания

Какой фундамент лучше возвести для газобетонного дома?

Перед установкой фундамента для дома из газобетона учитывают такие факторы:

газобетон имеет низкую прочность и применяется для строительства невысоких зданий в 1-3 этажа. Это учитывают при выборе фундамента, так как тогда нет необходимости тратиться на массивное монолитное основание;

Фундамент под дом из газобетона

учитывают геологию участка, уровень подземных вод и глубину промерзания; берут во внимание необходимость помещения под погреб

Монолитный плитный фундамент

Монолитная плита универсальна, она подходит для любого типа грунта с ровным рельефом. Он считается самым дорогостоящим, так как потребуется большое количество материалов на его заливку, однако обеспечивает надежность и прочность основанию.

Монолитный фундамент устанавливают по всему периметру здания:

  • подходит для любого типа грунта;
  • качественно выдержит газобетонные стены 1-2 этажного здания;
  • не боится деформаций грунта и подземных вод.

Такой фундамент стойкий к перепадам температуры и его не нужно углублять до уровня промерзания земли.

Монолитный плитный фундамент

Ленточный монолитный каркас

Ленточный фундамент для дома имеет форму ленты и заливается по периметру дома и под всеми несущими стенами здания. Если газобетонный дом будет без подвального помещения, то выбирают мелкозаглубленный ленточный фундамент. При необходимости подвала и возведении основания на глиняной и пучинистой почве потребуется заглубленный тип такого фундамента.

Легкий газобетон подходит для ленточного фундамента под дом, однако перед его установкой требуется провести качественный анализ грунта

Перед заливкой важно:

  • установить прочную и надежную опалубку для фундамента;
  • засыпать подушку из песка и щебеня и надежно её утрамбовать;
  • провести армирование арматурой периодического профиля.

Фундамент столбчатый монолитный

При устройстве столбчатого фундамента можно сэкономить на материалах в сравнении с предыдущими видами фундаментов. Такой фундамент подходит для легких построек и устанавливается на грунты с невысоким уровнем грунтовых вод. Такое основание часто выбирают, если в проекте дома не предусмотрен подвал.

Устройство столбчатого монолитного фундамента

Столбчатый фундамент подходит:

  • непучинистым и глиняным грунтам;
  • слишком пластичные грунты требуют дополнительного укрепления фундамента;
  • на склонах укрепляют дополнительными упорами.

Свайный фундамент

На почве с высоким уровнем подземных вод и в случае если грунт на участке плывучий, целесообразно устанавливать свайный фундамент под газобетон. Тогда сваи будут передавать нагрузку от здания глубоко залегающему прочному грунту. Буронабивные сваи пользуются высокой популярностью из-за возможности не применять спецтехнику.

Свайное основание под газобетон связывается железобетонным ростверком на который будут установлены стены газобетонных блоков. К преимуществам фундамента из свай относят:

  • высокая скорость монтажа;
  • имеет качественные несущие способности;
  • применяются на неровных участках со значительной глубиной промерзания почвы.

Свайный фундамент технология

Монолитная конструкция

Если выбор остановился на монолитной плите, заливка фундамента под дом из газобетона включает такие этапы:

  1. Подготовительные работы. Расчищается и выравнивается стройплощадка, вырывается котлован. Мелкозаглубленному фундаменту для дома из газобетона снимают 50-70 см грунта.
  2. Установка опалубки. Возводится по всему периметру котлована с помощью древесных досок и листов фанеры.
  3.  Засыпка песчано-щебневой подушки. Она достигает 25-35 см и каждый из материалов максимально трамбуется.
  4. Армирование. Перед армированием проводят гидроизоляцию подушки с помощью рулонов рубероида. Арматуру вяжут специальной проволокой и устанавливают на подставки чтобы она оказалась внутри бетонного основания.
  5. Заливка бетонного раствора.

Выгодная альтернатива — сваи и столбы

Многие специалисты считают эти виды фундаментов для газобетонного дома наиболее подходящими. Их отличительными преимуществами является:

  • бюджетность;
  • сваи легко и быстро монтируются;
  • длительный срок службы основания.

Фундаменты из столбов или свай потребуют от хозяина дома меньших денежных и силовых затрат. Такие основания легче устанавливаются, а свайный фундамент подходит для проблемных грунтов. Винтовые сваи можно устанавливать в любое время года. Они не требуют бурения скважин и гидроизоляции.

Бетонные столбы для фундамента

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

  1. состав грунта;
  2. уровень грунтовых вод;
  3. глубину промерзания почвы;
  4. общий вес фундамента и здания в целом.

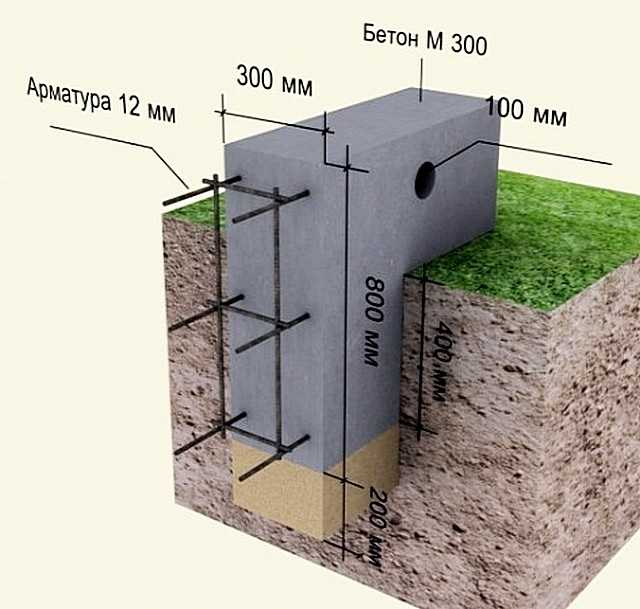

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) — результат в см.

  • 1,3 — коэффициент запаса прочности;
  • Р — вес дома и фундамента, кг;
  • L — длина ленты, см;
  • Rо — сопротивление грунта, кг/см².

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими.
Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции.
Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой.
Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт.
Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность.

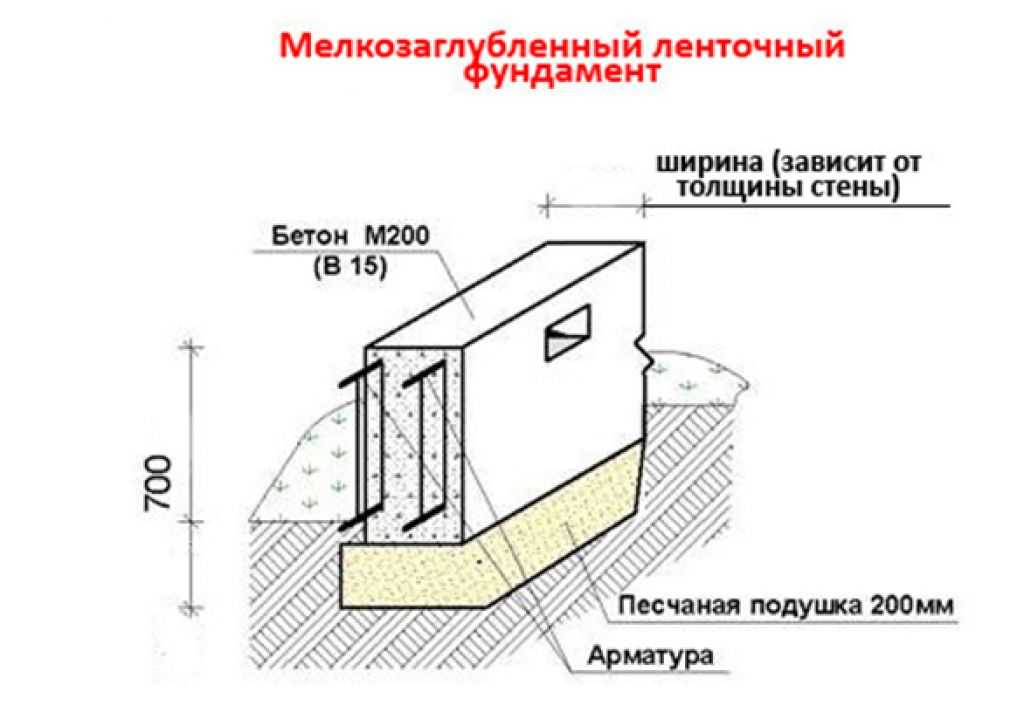

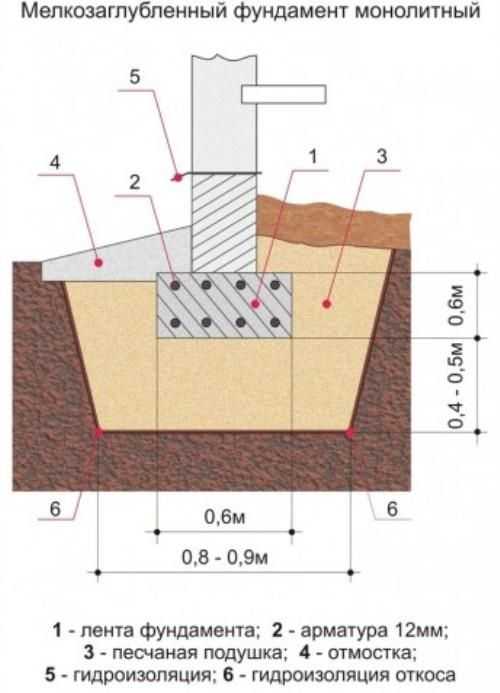

Ленточный мелкозаглубленный фундамент

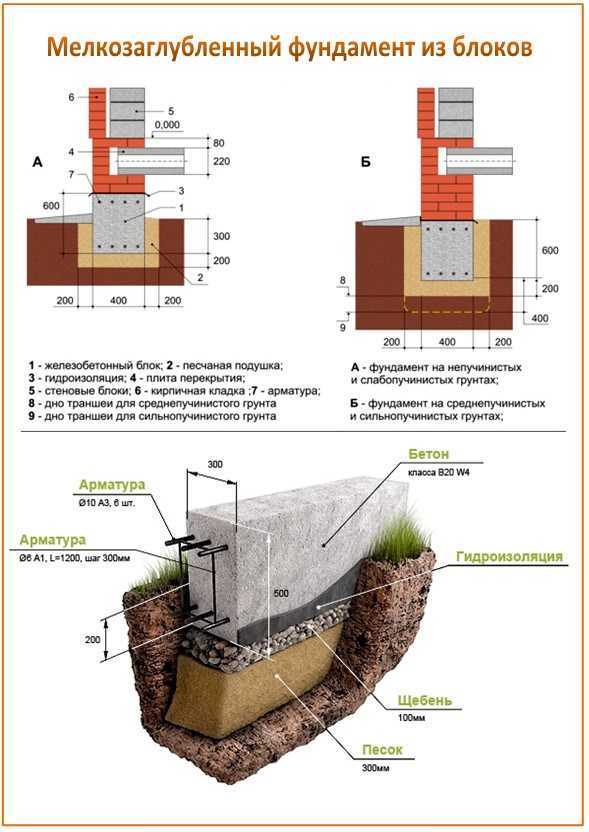

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!

Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

  1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
  2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
  3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
  4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

Расчет фундамента для одноэтажного дома

Для 1-этажного здания достаточно взять минимальные расчетные значения, если цифры даны в диапазоне. Например, если для мелкозаглубленного основания предусмотрено, что глубина фундамента для одноэтажного дома составляет 50-60 см, берут параметр 50 см. При этом данная глубина включает в себя устройство песчаной подушки.

Таким образом, траншеи, вырытые на глубину 50 см, заполняются так (снизу вверх):

  • песчаная подушка высотой 20 см;
  • по бокам устанавливают опалубку из досок или блоков;
  • каркас из прутьев укладывается в опалубку (2 слоя в 2 ряда);
  • между арматурным каркасом и стенками опалубки оставляют зазор 5 см;
  • места пересечения арматуры скрепляют проволокой или хомутами, шаг 30 см;
  • заливают бетонный раствор.

Для заливки раствора нужны: бетономешалка, насос, бетонопровод, вибратор для бетона.

Достоинства и недостатки

Достоинства правильного устройства мелкозаглубленного ленточного фундамента:

  • Не нужно сильно углубляться в грунт, а, значит, работу по обустройству траншеи реально выполнить своими руками.
  • Относительно небольшие затраты на бетон, поскольку его пойдет на 50-60 процентов меньше.

Свобода выбора технологии. Например, ленточный фундамент может быть не только залит качественным бетоном на основе гранита (реже кварцита), но и уложен из блоков ФБС. Часто в качестве основы выбирается мелкозаглубленный фундамент со сваями.

Недостатки:

  • Можно использовать не для всех типов грунта. Ограничения касаются пучинистых грунтов. Хотя и здесь проблема решается путем сооружения отсыпки и дренажного основания.
  • Работу по обустройству фундамента нельзя вести в зимнее время года. Специалисты не рекомендуют оставлять уже залитый фундамент без нагрузки на зиму. Поэтому сроки строительства всего дома довольно сжаты, поскольку упираются в интервал от 5 до 6 месяцев.
  • Нельзя перепланировать здание. Т.е, если вы решили возвести одноэтажное здание, то передумать и построить мансардный дом, перекрытый плитами, или полноценный дом в два этажа, не получится.

Как видите, есть свои плюсы и минусы, которые стоит учитывать на момент выбора этого основания.

Глубина фундамента для двухэтажного дома в зависимости от типа почвы

Устройство фундамента

Существует специальная классификация грунтов, предполагающая их разделение на несколько групп:

  • пучинистые. Это мелкопесчаная почва, суглинки и т.д. Они склонны к расширению вследствие промерзания, поэтому будут выталкивать содержимое, способствуя нарушению его геометрии и положения;
  • непучинистые – к таким относятся скальные и полускальные породы;
  • слабопучинистые. Здесь речь идет про крупнообломочные фракции. К этой категории относятся и крупные, средние гравелистые пески.

Чем больше пучинистость, тем глубже должна располагаться подошва. Так вы получите гарантию устойчивости и долговечности базы. На пучинистых почвах углублять ее рекомендуют на 1 метр и более.

Какие факторы влияют на выбор типа фундамента

Сначала учитываются характеристики грунта на стройплощадке. Для их определения следует выкопать несколько ям. Впрочем, можно и просто узнать у ближайших жителей результаты их геологических изысканий.

Таблица 1. Типы грунта.

Типы грунта Особенности
Скальные и каменистые Сами по себе являются хорошим основанием и не изменяют свойств при любых сезонных климатических явлениях
Хрящеватые Высокопрочные грунты из обломков камней. При расчете глубины фундаментов на таком грунте можно не брать в расчет глубину промерзания
Песчаные Слабо промерзающие на глубину не больше метра максимум
Глинистые Сильно пучатся, так как прекрасно держат влагу. Меньше вспучивается уплотненная глина
Суглинки и супеси Смеси в разных соотношениях глины и песка. Их свойства зависят от того, что преобладает в составе
Торфяные Осушенные грунты, для которых характерен высокий УГВ

Воздействие сил морозного пучения

Так как скальный и полу-скальный грунты имеют высокую несущую способность, на них можно устраивать любые фундаменты, кроме свайного, который сделать на каменистой земле практически невозможно. Остальные типы почв относятся к пучинистым и выбор конструкции основания для них зависит от разных факторов:

глубины залегания слоя: это можно выяснить, пробурив несколько ямок в разных точках предполагаемого строительства; УГВ: чем ближе влага к поверхности, тем больше ограничивается выбор конструкции основы. Если она расположена на глубине около одного метра, стоит отдать предпочтение плите или сваям

Если воды располагаются ниже, можно принять во внимание малозаглубленные ленты; глубины промерзания почвы. При морозных температурах вода в почве замерзает и становится льдом

При этом она существенно растет в объеме. Этот процесс носит название морозного пучения. Пучение вызывает перемещение почв и сильнейшее их воздействие на конструкционные элементы дома, приводящее к их деформации и постепенному разрушению. На глубину промерзания почвы оказывают влияние следующие факторы:

При морозных температурах вода в почве замерзает и становится льдом. При этом она существенно растет в объеме. Этот процесс носит название морозного пучения. Пучение вызывает перемещение почв и сильнейшее их воздействие на конструкционные элементы дома, приводящее к их деформации и постепенному разрушению. На глубину промерзания почвы оказывают влияние следующие факторы:

  • тип грунта: песчаные промерзают больше и быстрее, чем, например, глинистые;
  • климат: чем холоднее, тем сильнее промерзает земля;
  • УГВ: чем выше этот показатель, тем сильнее воздействие.

Основные типы грунтов

На выбор типа постройки оказывает влияние и суммарная нагрузка, оказываемая предполагаемым строением на будущую подошву основания. Вычисление расчета площади подошвы проводится с учетом всех видов нагрузок:

  • веса конструкции включающего вес стен, перекрытий,кровли, лестниц, каминов и пр. Все эти данные, с учетом строительного материала можно найти в специализированных источниках;
  • веса предполагаемого максимального количества людей, которые будут находиться в доме;
  • веса мебели и оборудования, если оно также будет размещено в пределах дома;
  • снеговой нагрузки, характерной для данного региона. Для средней полосы берется 100кг на кв.м. площади кровли, для южной – 50кг, ну а для северной – уже 190кг.

Полученное в результате данных расчетов значение применяют при составлении проекта: для ленты — для выбора ее ширины, для столбчатого и свайного — для площади башмака.

Впрочем, всех этих расчетов можно избежать, если построить наиболее дорогостоящий тип фундамента — плиту. Это решение нельзя назвать экономичным, так как плитное основание достаточно дорогостоящее, однако подошвы залитой под всю площадь дома хватит для решения всех проблем, которые когда либо могут возникнуть с этим домом.

Удельный вес некоторых стройматериалов

Вопрос экономичности строительства основания для дома важен. Фундамент — достаточно дорогостоящая конструкция. Если есть выбор между несколькими вариантами, стоит рассчитать расходы на строительные материалы (бетон, трубы, арматуру и пр.) и непосредственно на рабочий процесс: возможно придется заказывать бетономешалку, бригаду рабочих, брать вибратор и вибропресс в аренду. Любой финансовый перерасход в этой области не обоснован.

Основа по периметру

Ленточный фундамент – основа, которая закладывается по всему периметру будущих стен. На такой фундамент можно возводить стены из кирпича, бетона, самана. Данный базис идеален для многоэтажных строений, поскольку рассчитан под тяжелые стены. Высота фундамента для двухэтажного дома рассчитывается исходя из:

  • уровня промерзания грунта,
  • как глубоко проходят грунтовые воды,
  • состава почвы.

Как правило – это от 0,8 до 1,6 метра в зависимости от несущего грунта в пределах промерзания.

Ленточный фундамент для двухэтажного дома имеет несколько разновидностей:

  • Бутовый – который выполняется из бутовой кладки. Если глубина не более 55 -60 см, то ленточный фундамент выкладывается на всю глубину рва. Если больше, то подсыпается слоями по 10-15 см песок, увлажняется водой и утрамбовывается. Высота такой «подушки» не более половины от всей высоты основания. Залитая бетонная смесь для основания
  • Кирпичный – при закладке первого пласта кирпича или камня, необходимо сначала залить бетонную смесь, толщиной 3-5 см и на нее уже выложить кирпич. Утрамбовать и следить за тем, чтобы не было пустот, иначе это может привести к осадке строения.
  • Бутобетонный вариант ленточного базиса очень прочное и долговечное основание. Инструкция по закладке данного вида выглядит так:
  1. При глубине до метра и вертикальных стенах первым делом утрамбовывается, уплотняется дно рва.
  2. Заливается строительная смесь (бетон толщиной слоя 5 см).
  3. Заполняется сколами камня, боем кирпича, щебнем и пр. слоями (пласт 15-20 см).
  4. Заливается жидкий бетонный раствор (5 см) и плотно утрамбовывается.
  5. Далее, следующий слой.

Если глубина более одного метра, а ширина больше ширины подошвы основания применяется технология опалубки из деревянных щитов или досок. Снимается опалубка через две – три недели после окончания работ.

  • Песчаный – используется при возведении одноэтажных домов, небольших размеров по своей площади. Ширина фундамента в этом случае высчитывается просто. К планируемой толщине стены прибавляется 10-15 см. Выкапывается ров на глубину до плотного слоя грунта, после чего слоями по 10-15 см засыпается крупнозернистый песок, каждый слой увлажняется и утрамбовывается. Не доходя до верхнего края траншеи 25-30 см, на песок выкладывается щебень, также слоями 10-15 см и заливается бетонным раствором или цементно-глиняной смесью, утрамбовывается, сравнивается с поверхностью земли. Затем кирпичом выводится кладка в 2-3 ряда над поверхностью земли. Делается гидроизоляция и выводится цоколь. Фундамент для дома с цоколем
  • Щелевой. Также используется при возведении малоэтажных зданий. Является вполне бюджетным вариантом в отличие от того, когда ведутся опалубочные работы. Еще один плюс – это плотная укладка бетона с использованием виброуплотнения, которая дает плотное сцепление с боковыми поверхностями рва.

Плитный фундамент – разновидность ленточного, то есть мелкозаглубленный ленточный с жестким пространственным армированием не по периметру, а по всей несущей плоскости. Возведение такого базиса довольно затратно и оправдывается только при малоэтажных строениях либо возведении зданий нестандартных форм на так называемых «плавающих» грунтах.

Еще одним нюансом является тот факт, что ленточные фундаменты используются, когда в доме обустраивается внутренний погреб.

Этот вид основания является прочным, надежным, но материалоемким, что, конечно же, затратно. Но когда речь идет о двухэтажном строении на основании лучше не экономить. Поскольку может выйти как в поговорке «Скупой платит дважды».

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

  • вычислить ширину фундамента, сечение арматуры;
  • выполнить чертёж армирования;
  • почистить от мусора и спланировать участок;
  • вырыть траншеи;
  • уложить дренажный слой;
  • устроить подбетонку или постелить рубероид;
  • выполнить монтаж опалубки;
  • уложить и скрепить арматуру;
  • вставить отрезки труб для коммуникаций и вентиляции;
  • выполнить бетонирование ленты;
  • обеспечить уход за бетоном в процессе его схватывания;
  • снять опалубку с ленты;
  • выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%. При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится. Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

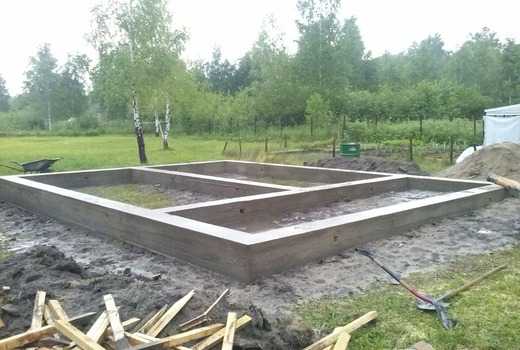

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
