Строительные металлические фермы особенности конструкций

Общие сведения

Разновидности перекрытий

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

• Простоту установки.
• Способность к перекрытию больших пролетов.
• Небольшой вес.
• Большой срок эксплуатации.
• Высокий уровень безопасности от пожаров.
• Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

1. Балочные изделия обязательно должны быть сделаны из хвойных пород дерева,  так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

• Определить, какова будет длина пролета, на которой и будет производиться установка.
• Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
• С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного  бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Преимущества металлических балок

Металлические балки являются одним из наиболее распространенных элементов перекрытия в строительстве. Они обладают рядом преимуществ, которые делают их популярным выбором для различных типов зданий.

Прочность и надежность

Металлические балки имеют высокую прочность и надежность, благодаря использованию прочных материалов, таких как сталь или железо. Они способны выдерживать большие нагрузки и пролеты, что делает их идеальным выбором для крупных зданий и сооружений.

Легковесность и компактность

По сравнению с другими типами балок, металлические балки имеют небольшой вес и компактные размеры. Это облегчает их транспортировку и монтаж на строительной площадке. Кроме того, легковесность металлических балок позволяет сократить нагрузку на фундамент здания.

Долговечность и устойчивость к воздействию окружающей среды

Металлические балки обладают высокой стойкостью к различным внешним факторам, таким как влага, огонь, коррозия и гниение. Они не подвержены воздействию плесени, грибков и насекомых, что обеспечивает их долговечность и сохранение качества на протяжении многих лет.

Гибкость и возможность адаптации

Металлические балки можно легко подгонять под нужные размеры и конструкцию здания. Они обладают высокой степенью гибкости, что позволяет проектировать перекрытия с учетом различных факторов, таких как форма и нагрузки. В случае изменения потребностей или планов здания, металлические балки также могут быть легко переработаны и адаптированы для новых задач.

Экономическая эффективность

Использование металлических балок может существенно снизить затраты на строительство. Более легкое и компактное строительство позволяет сократить время и стоимость монтажа, а также оптимизировать использование ресурсов.

Поддержка современных технологий и инноваций

Металлические балки являются универсальным материалом, который поддерживает использование современных технологий и инноваций в строительстве. Они могут быть использованы в сочетании с другими строительными материалами и технологиями, такими как сэндвич-панели, современные теплоизоляционные материалы и усиленные бетонные элементы.

В целом, металлические балки являются универсальным и эффективным решением для перекрытий в строительстве. Их преимущества включают высокую прочность, легковесность, долговечность, гибкость и экономическую эффективность. Использование металлических балок позволяет создавать надежные, безопасные и эстетически привлекательные здания и сооружения.

Требования к деревянным брусьям для перекрытий

Помимо бруса, для деревянных балок применяют бревна, обтесанные с трех сторон или сколотые друг с другом доски. Выбирая материал, из которого будет изготавливаться перекрытие, нужно проследить, чтоб на нем отсутствовали сколы, трещины, гниль, следы жизнедеятельности различных паразитов, к примеру, шашеля.

Балки цокольного перекрытия

На качество дерева влияет уровень его просушки, показатель влажности ни в коем случае не должен превышать 14 %, иначе материал будет иметь малую степень прочности, начнет прогибаться под действием нагрузок. Правильно подобранная балка должна иметь толщину не менее 1/24 от ее длины. К примеру, если ее длина 5 м, то ширина должна быть 20 см. Если достичь необходимой толщины сложно, то складывается несколько узких балок в одну.

Для расчета нагрузок, действующих на перекрытие, нужно учесть тяжесть самого перекрытия (брус, утеплитель, настил) и добавить к ним усредненные показатели нагрузок от мебели, людей и так далее. Очень часто нагрузку на цокольное перекрытие, выполненное по деревянным балкам, принимают равным 400 кг/м2. Учесть все возможные нагрузки достаточно сложно, поэтому при проектировании к полученным результатам добавляют 30-40 %, чтоб получить запас прочности.

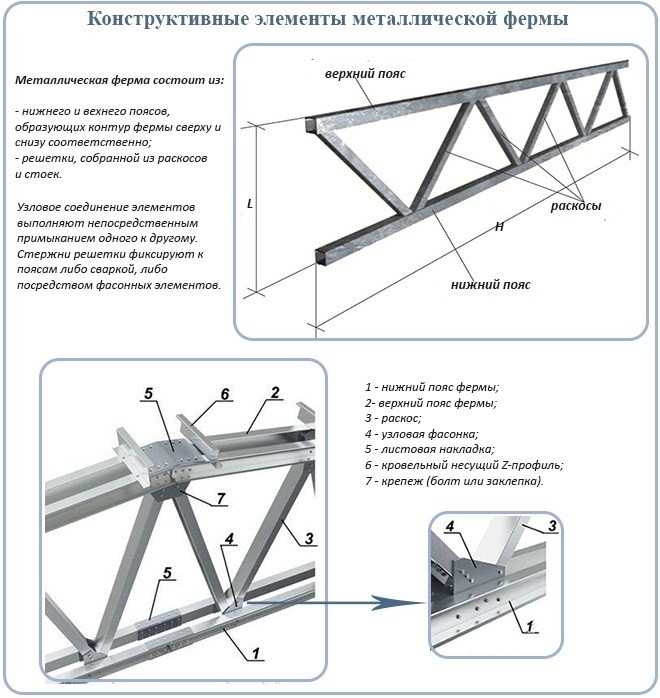

Конструкция и изготовление ферм

Конструктивно деревянные фермы перекрытия представляют собой конструкцию из сухого строганного бруса в виде двух параллельных горизонтальных балок, которые, для обеспечения жесткости, соединены связями в виде вертикальных стоек и наклонных раскосов. В отличие от стропильных ферм, имеющих обычно треугольную форму наружной поверхности, они имеют прямоугольную.

Сечение всех их элементов, шаг установки, размеры и тип соединительных элементов определяется с помощью специальных расчетов. В настоящее время для этого, чаще всего, используются специальные программы-калькуляторы. При этом учитывается, как длина пролета, который необходимо перекрыть, так и совокупная нагрузка, которая будет на них действовать.

Изготовление таких ферм, чаще всего, осуществляется в промышленных условиях, с использованием специального точного оборудования (например, МiTek) и доставляются на строительную площадку в собранном виде. При этом все элементы конструкции соединяются специальными металлическими элементами – оцинкованными зубчатыми пластинами (МЗП).

Перекрытия на основе двутавров

Так для создания перегородок используется множество материалов, но всего один из них обладает повышенным прочностным коэффициентом – это перекрытие по металлическим балкам.

Металлические балки являются надежнее и прочнее, не имеющие ограничения и позволяют перекрывать большие пролеты (4-6 м и более), чем деревянные. Такая конструкция не подвержена огню. Однако при использовании металлических балок возникают значительные финансовые затраты.

Большинство людей считает, что обыкновенное монолитное перекрытие может обеспечить непревзойденную прочность, которая не потеряет своих качеств с годами. Но при этом они даже не пытаются подсчитать, сколько уходит денег и времени на его создание, тогда как вполне можно организовать альтернативный вариант, который будет дешевле, на него уйдет меньше материала, а по свойствам он будет не хуже. Это перекрытия по железобетонным балкам, которые являются практически тем же монолитом, только гораздо тоньше и прочнее.

Для того чтобы монолит был прочным, нужно четко и ясно определить область работы, но с учетом данной поправки на балки это сделать будет гораздо проще обычного. Для начала потребуется собрать ряд инструментов, который есть почти в каждом доме, а уже затем можно начинать пошагово исполнять каждый из пунктов. Тут не стоит бояться даже перекрытий больших пролетов, т.к. конструкция обладает гораздо большей прочностью.

После того как закончен расчет, следует обязательно учитывать данные прогноза погоды, т.к. в ближайшие 1-2 недели осадков быть не должно ни под каким предлогом. Все деревянные конструкции от этого тут же потеряют свои свойства на довольно длительный период. Балочная система будет проминаться, опалубка из фанеры размокнет, а лить бетон во влажном месте будет просто бесполезно.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» и применением таблиц .

Исходные данные.

Материал — дуб 2 сорта.

Срок службы конструкций — от 50 до 100 лет.

Состав балки — цельная порода (не клееная).

Шаг балок — 800 мм;

Длина пролета — 5 м (5 000 мм);

Пропитка антипиренами под давлением — не предусмотрена.

Расчетная нагрузка на перекрытие — 400 кг/м2; на балку — q р = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие — 400/1,1 = 364 кг/м2; на балку — q н = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

М max = q p ·L 2 /8 = 320·5 2 /8 = 1000 кг·м = 100000 кг·см,

L — длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

W треб = γ н/о ·M max /R = 1,05·100000/121,68 = 862,92 см 3 ,

где: R = R и ·m п ·m д ·m в ·m т ·γ с c = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см 2 — расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП — таблицы 1 и поправочных коэффициентов:

m п = 1,3 — коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

m д = 0,8 — поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

m в = 1 — коэффициент условий работы (таблица 2 ).

m т = 1 — температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

γ сс = 0,9 — коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

γ н/о = 1,05 — коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: m a = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание:

перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = √(6W треб /b) = √(6·862,92/5) = 32,2 см.

Формула подобрана из условия W балки = b·h 2 /6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = √(6W треб /b) = √(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·q н ·L 4)/(384·E·J) = (5·2,92·500 4)/(384·100000·13020,83) = 1,83 см

где: q н = 2,92 кг/cм — нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 — модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см 2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h 3 /12 = 10·25 3 /12 = 13020,83 см 4 — момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

f max = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Сравниваем прогибы:

f балки = 1,83 см

Вывод:
балка сечением bxh = 10×25 см полностью удовлетворяет условиям по прочности и прогибу.

• Требования к перекрытиям
• Виды перекрытий
• Безбалочные перекрытия
• Технология сборно-монолитных перекрытий
• Конструкция и характеристики
• Используемые материалы

Начнем с того, что такое перекрытие?

Говоря простым языком, перекрытие – это конструкция для образование этажей, как для отделения жилого помещения от чердачного и подвального, так и для отделения жилых помещений. Отличают между собой междуэтажное, цокольное, подвальное и величина выдерживаемой нагрузки (ее определяет тип балок и расстояние между балками перекрытия), а также обшивка балок.

Арматурный каркас под монолитное междуэтажное перекрытие

Процесс утепления межэтажного перекрытия по деревянным балкам

Для этого мы выбрали уголки с полкой 100 мм и шириной 90 мм. Крепить все это хозяйство решили саморезами и специальными дюбелями для пенобетона.

Чтобы упростить себе жизнь, после того как стало ясно где располагаются отверстия, изготовили шаблон из куска ненужной доски.

Уголками крепили только по периметру дома. В связи с тем, что ширина дома 12 м, и необходим свес балок на 30 см с каждой стороны дома, чтобы перекрыть всю ширину дома необходимо три 6-тиметровых балки, которые скрутили болтами. В месте, где планируется крыльцо, свесы сделали около полутора метров

Балки мы монтировали со свесом немного больше 30 см, для того, чтобы потом можно было натянуть ниточку и ровно отпилить.

Обратите внимание на левую часть дома: по проекту кухня длиннее на целый метр, чем соседняя комната и котельная. Вопрос: на что опирать балки? Ведь крыша должна закрывать дом полностью

На свой страх и риск мы положили вот такие уголки 70х70х5 (на фото ниже) по 3,5 метра каждый — 2,5 метра лежит на стене и прижато балками, а метр торчит, и на него опираются две крайние балки

Для наглядности прилагаю скрин со скетчапа. Уголок на нем изображен синим цветом

На свой страх и риск мы положили вот такие уголки 70х70х5 (на фото ниже) по 3,5 метра каждый — 2,5 метра лежит на стене и прижато балками, а метр торчит, и на него опираются две крайние балки. Для наглядности прилагаю скрин со скетчапа. Уголок на нем изображен синим цветом.

Дополнительно мы усилили эти висящие балки следующим образом: на участке в 3 метра от угла будущей крыши мы отрезали не 30 см свес, а 25 см. После прикрутили к перпендикулярно лежащим балкам 3-х метровый кусок бруса аналогичный балкам… (на картинках он зеленый).

Уфф… понятно надеюсь написал)) Таким образом у нас получилась еще более жесткая конструкция, и те балки, которые опираются на уголок, своими концами упираются еще и в брус и жестко связаны.

На картинке видно, что балка проходит по краю кухни, это не страшно, потому как по проекту там будет располагаться веранда.

Теперь вернемся к другой части дома.

Так как фронтон планируется деревянным, его визуально нужно отделить от кирпичной стены. Для этого решено сделать короб, который будет по высоте равен подшивным и отступает от стены на те же 30 см от дома. Перпендикулярно основной крайней балке, мы прикрутили на перфорированные уголки балки меньшей длины. С крайними балками (на картинке зелеными) поступили аналогично.

Таким образом получилась плоскость, которая накрывает дом и соответствует краям будущей крыши. На этом монтаж балок был окончен.

Дальше начали делать стропильную систему

При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.

Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.

Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»

В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.

Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.

Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.

Деревянные балки перекрытия 5 метров. Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

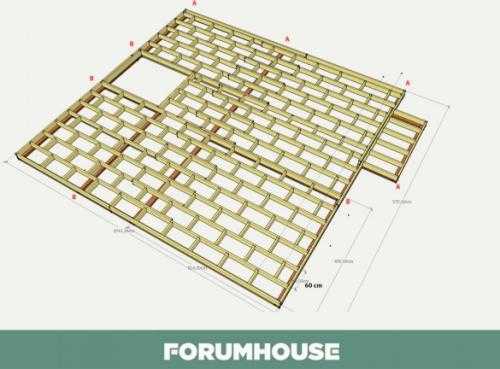

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

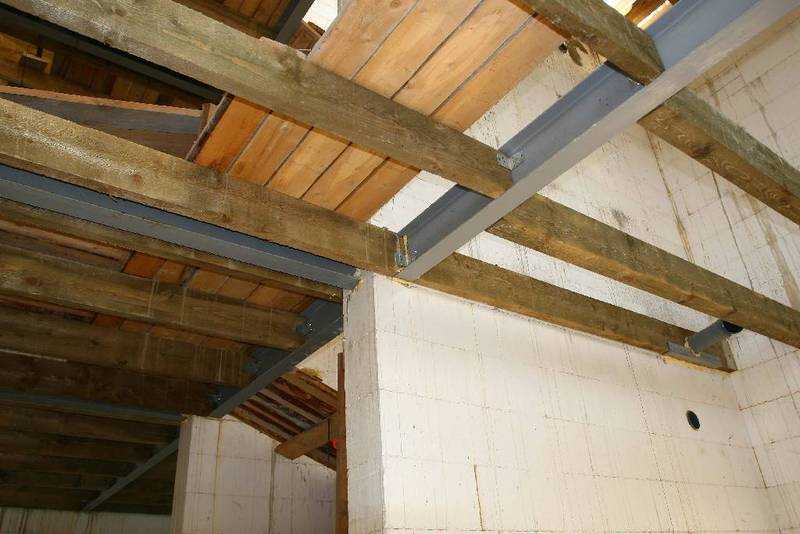

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Устройство

По назначению данные конструкции разделяются на следующие виды:

• цокольные,
• межэтажные,
• чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

• балки,
• подшивное перекрытие,
• изоляционные слои,
• накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

• крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
• следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
• крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
• между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

• доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
• пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными , чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Как изготовить самостоятельно двутавровую балку?

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

• Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
• Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
• Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
• Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

• Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
• Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

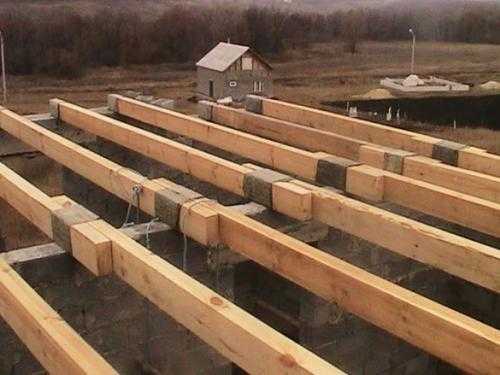

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:
