Перекрытия по металлическим балкам: достоинства и недостатки. стальные балки перекрытия

Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту

Winder

Перекрытие по профлисту может быть и без двутавровых балок или швеллеров.

Вместо балочного каркаса используют несущий профлист с высотой волны от 60 мм, толщиной от 0,7 мм, и усиленное армирование – нижнее, верхнее, поперечное и сетку. В этом случае профилированный лист является несъемной опалубкой, а основные нагрузки воспринимает усиленный арматурный каркас. Листы укладываются узкой гофрой вниз и так же, как в способе с балками, ориентируются волнами поперек длинной стороны пролета. Получается разновидность ребристого монолитного перекрытия, только ребра формируются не съемной опалубкой, а гофрами. В отличие от сталежелезобетонной плиты с опорой на балки, эту плиту не рекомендуется заливать легкими бетонами, а класс прочности на сжатие стоит увеличить до В22,5 (М300).

Winder

Нагрузку держит именно железобетон, ни пенобетон, ни керамзитобетон не обладают необходимой прочностью. Усиление армирования в этом случае бесполезно.

При заливке обязательно тщательное вибрирование раствора. При необходимости снизу ставят подпорки, которые снимают после набора бетоном прочности.

Один из наших умельцев решил задействовать профлист не только в качестве опалубки, но и как дополнительный силовой каркас.

worodew

Делаю монолитное перекрытие по профлисту Н75, толщиной 0,7 мм. Чтобы не терять его несущей способности, после заливки решил включить его в совместную работу с бетоном. Сделал так: перфоратором (сверло 6 мм) в каждом гребне пробил отверстия через метр и вставил в них отрезки проволоки толщиной 6 мм, длиной 10 мм, и на нее вместо звездочек положил и привязал арматуру, плюс сверху сетка. Даже жесткости прибавилось, сравниваю до и после вязки арматуры.

Пролеты по 3,6 и 2,0 м, в волне арматура 12 мм, сверху – сетка из проволоки толщиной 5 мм, с ячейкой 100×100 мм. Снизу волны закрыл обрезками газоблока и загерметизировал щели монтажной пеной, одного баллона хватило на 70 м². Настил опирается только на внешние стены и на несущую стену посередине. Плиту заливал бетононасосом, толщина перекрытия – 130 мм, площадь 76 м², ушло около 7 м³ раствора (М300). Через несколько часов можно было срезать бугры, ориентируясь на правило, на следующий день смочил плиту и отшлифовал.

Систему теплого пола обычно монтируют в чистовой стяжке, но при желании можно совместить теплый пол и монолитное перекрытие по профилированному листу.

Тоха71

Есть ли возможность монтажа труб ТП прямо в заливаемую плиту? Не ослабит ли такое перекрытие наличие в ней труб ТП? И если можно, сколько толщины добавить под 20 трубу? Я так понял, что ТП надо располагать между слоями армирования, чтобы верхний слой арматуры в бетоне не «утопить» для его нормальной работы? Хотелось бы один раз постараться и залить бетон ровно, чтобы остался только финишный наливной пол и не пришлось нагружать плиту дополнительной стяжкой.

Способ имеет право на жизнь, при условии увеличения толщины перекрытия и наличия определенного опыта.

Winder

Добавьте 20 мм, за счёт того, что плита будет толще, прочность ее увеличится, что скомпенсирует ослабление от труб. Сами трубы нужно расположить примерно по центру плиты. А вообще, закладывать ТП в перекрытие имеет смысл только в том случае, если уверены, что сможете залить плиту очень ровно, чтобы потом стяжкой не пришлось выравнивать. Если стяжка все равно будет, то проще в ней ТП разместить.

Если дом сезонного проживания и отапливаться в холода будет периодически, то на профлисте будет образовываться конденсат, как, впрочем, и на других поверхностях. В такой ситуации поможет утепление.

Winder

Решение для такого потолка – вспененный полиэтилен толщиной 5-10 мм с тщательным проклеиванием швов, между потолком и перекрытием.

В помощь всем, кто собирается заливать облегченное монолитное перекрытие по профилированному листу без балочного каркаса, Winder выложил сводную таблицу. Она незаменима, когда нет проекта и сделанных профессионалами расчетов. Нагрузочная способность приведенных перекрытий составляет 550 кг/м².

Также умелец поделился схемами перекрытия.

Что касается экономичности, в плане финансов такое перекрытие обойдется практически столько же, сколько пустотные плиты, возможно и несколько дороже. Тем не менее, это адекватная альтернатива пустоткам, если есть проблемы с подъездом тяжелой техники.

Unogroup

Я строюсь на участке, застроенном со всех сторон, туда и миксер с трудом заезжает, а о платформе с краном можно и не мечтать. По сравнению с грузовым вертолетом, чтобы доставить плиты на последние 40 метров и положить, монолитное перекрытие по профлисту копейки стоит.

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

• двутавр номер 16 или 20;
• швеллер высотой до 20 см;
• уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

• бетонная смесь для формирования цельной основы;
• стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
• строганные доски или готовые бетонные панели для составной конструкции.

Сооружение опалубки потребует применения следующих стройматериалов:

• деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
• полиэтиленовой пленки для гидроизоляции бетонного массива;
• подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

• бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
• сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Расчет на жесткость

Жесткость балок характеризуется максимальной величиной прогиба при заданных исходных параметрах. В случае распределенной нагрузки прогиб вычисляется по формуле:

f = 5 * q * L4 / (384 * E * J_y), где

• q – линейная нагрузка на балку;
• L – длина пролета;
• E – модуль упругости материала, для стали С235 равный 2,1 * 106 кгс / см2;
• J_y – минимальный момент инерции для данного профиля.

Для принятых ранее исходных данных, с учетом того, что из расчета на прочность наиболее подходящим профилем оказался № 14, для которого J_y, по табличным значениям ГОСТ, равен 572 см4, можно получить:

f = 2,6 см,

а в относительной мере, с учетом того, что длина пролета 450 см – 1 / 172. Это превышает максимально допустимый прогиб, принятый равным 1 / 250.

Поэтому расчет приходится повторить и вычислить прогиб для другого номера проката. Для № 16, у которого момент инерции равен 873 см4, абсолютный прогиб получается 1,74 см, а относительный – 1 / 256, что является приемлемым.

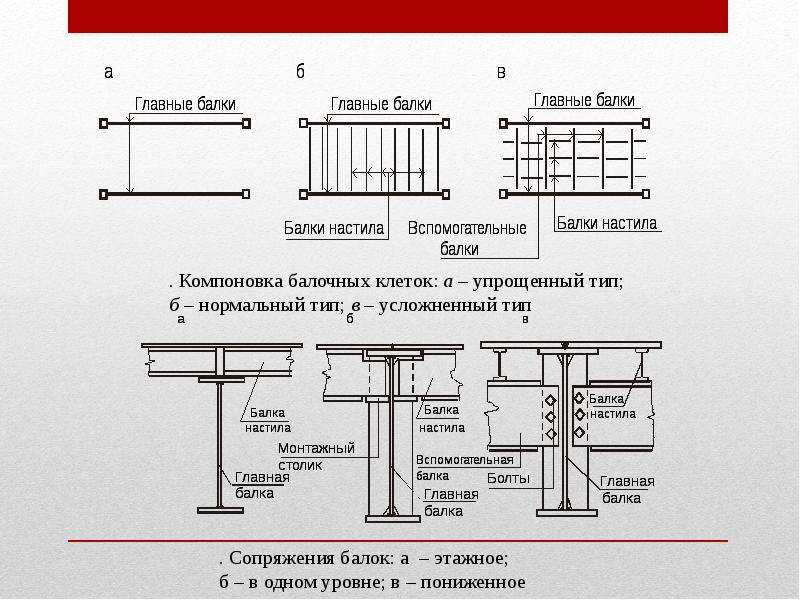

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;
монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки

Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Бистальные балки

Снижение металлоемкости может быть достигнуто за счет использования в одной конструкции двух различных марок сталей. Балки, выполненные из двух марок сталей, называют бистальными. В них целесообразно наиболее напряженные участки поясов выполнять из стали повышенной прочности с Ry = Ry1 (низколегированные стали), а стенку и малонапряженные участки поясов — из малоуглеродистой стали с Ry = Ry2.

В расчетном сечении такой балки при достижении в фибровых волокнах поясов σ = Ry1 в примыкающей к поясам зоне стенки напряжения достигнут предела текучести σw(y>|a|) = Ry1. Центральная часть стенки и пояса находятся в упругой стадии, периферийные зоны стенки — в пластической (условия ограниченной пластичности).

Авторы норм рекомендуют при расчетах прочности таких балок руководствоваться одним из двух критериев.

— Предельных пластических деформаций: пластические деформации допускаются не только в стенке, но и в поясах; вводится ограничение на величину интенсивности пластических деформаций в стенке εip,w ≤ >εip,lim.

— Предельных напряжений в поясах балки: пластические деформации допускаются лишь в стенке; работа поясов ограничена упругой стадией σƒ ≤ > Ry1.

В зависимости от нормы предельной интенсивности пластических деформаций и расчетного критерия, бистальные балки классифицируют по четырем группам.

1. Подкрановые балки под краны с режимом работы 1К-5К (ГОСТ 25546-82), для которых расчеты на прочность выполняют по критерию предельных напряжении в поясе при расчетном сопротивлении стали поясов Rƒ = Ru / γu < Ry, здесь γu = 1,3.

2. Балки, воспринимающие подвижные и вибрационные нагрузки (балки рабочих площадок, бункерных и разгрузочных эстакад. транспортерных галерей и др.), — εip,lim = 0.1 %.

3. Балки, работающие на статические нагрузки (балки перекрытий и покрытий; ригели рам, фахверка и другие изгибаемые, растянуто-изгибаемые и сжато-изгибаемые балочные элементы), — εip,lim = 0,2 %.

4. Балки группы 3, но не подверженные локальным воздействиям, не имеющие продольных ребер жесткости, обладающие повышенной общей и местной устойчивостью, — εip,lim = 0,4%.

В группы 2…4 объединены балки, для которых расчеты на прочность выполняют по критерию ограниченных пластических деформаций.

Расчет нагрузок на металлическую балку

При проектировании перекрытий и конструкций с использованием металлических балок, важно правильно определить и расчет нагрузок, которые будут действовать на балку. Нагрузки могут быть различными — постоянными (собственный вес балки, навесные конструкции), переменными (нагрузка от мебели, людей) или кратковременными (ударные нагрузки)

Для расчета нагрузок необходимо знать несколько основных параметров. В первую очередь это величина нагрузки — в килограммах или тоннах. Также необходимо учесть распределение нагрузки на балку — равномерное или неравномерное. Кроме того, следует учитывать точку приложения нагрузки — центральную или расположенную ближе к одному из концов балки.

Для расчета нагрузок на металлическую балку можно использовать специальные таблицы и справочники, в которых приведены значения допустимых нагрузок для различных типов балок и материалов. Однако, если требуется более точный расчет, необходимо обратиться к специалистам — инженерам или проектировщикам, которые смогут учесть все особенности конкретного проекта.

Не стоит забывать также о безопасности конструкции. При расчете нагрузок на металлическую балку необходимо учесть коэффициенты надежности и запас прочности, чтобы быть уверенным в ее надежности и долговечности. Расчет должен быть проведен в соответствии с принятой нормативной документацией и строительными нормами.

Балки с гибкой стенкой

Балки с гибкой (очень тонкой) стенкой появились впервые в конструкциях каркасов летательных аппаратов, где для легкости стенки выполняли зачастую не из металла, а из прочной ткани (перкаль, брезент). Плоская стенка в такой балке теряет устойчивость в начальной стадии нагружения, приобретая вторую устойчивую форму — в виде наклонно гофрированной (у опор, где преобладает сдвиг) либо вспорушенной ( в зонах с преобладающими напряжениями сжатия) поверхности. После снятия нагрузки эти деформации стенок, называемые часто «хлопунами», исчезают. В строительстве стали применять такие балки в 70-е годы текущего века. Они являются дальнейшим воплощением идеи о тесной связи показателей экономической эффективности с понятием тонкостенности. Уменьшение относительной толщины стенки λw = hw / tw в 2…3 раза приводит к снижению расхода металла на стенку на 25…35% и к концентрации металла в поясах, что выгодно по условиям работы на изгиб.

Применение балок с очень тонкими стенками уместно при стабильном направлении действия статических временных нагрузок, поскольку работа таких балок при переменных по направлению подвижных и динамических нагрузках еще недостаточно изучена.

Особенности работы конструкции балок. На первой стадии работы балки ее гибкая стенка остается плоской, как и в обычной балке. Но по протяженности эта стадия работы коротка и заканчивается потерей устойчивости стенки, т.е. переходом в закритическую стадию работы с появлением «хлопунов».

В закритической стадии работы уже не соблюдается линейная зависимость между деформациями стенки и нагрузкой. Развиваются зоны выпучивания стенки с образованием растянутых складок, натяжение которых вызывает местный изгиб поясов балки, а также сжатие поперечных ребер жесткости и изгиб опорных ребер в плоскости стенок. Эта стадия завершается достижением напряжениями предела текучести σy либо в отдельных точках стенки, либо в поясах (или одновременно).

В третьей стадии развиваются пластические деформации в стенке и в поясах. Нарастает прогиб балки; интенсивность роста прогиба к концу этой стадии резко повышается и в отсеках балки образуется пластический механизм — балка приходит в предельное состояние с появлением чрезмерных остаточных деформаций. При дальнейшем, даже незначительном, возрастании нагрузки балка теряет несущую способность либо вследствие потери местной устойчивости полки сжато-изогнутого пояса, либо из-за потери устойчивости пояса в плоскости стенки, как стержня, от действия сжимающей силы и изгибающего момента. Не исключена и общая потеря устойчивости плоской формы изгиба балки, если последняя не раскреплена надлежащим образом от боковых деформаций. Отметим также, что описанные формы потери устойчивости пояса балки могут произойти и не в конце третьей стадии, а даже и на предыдущих стадиях, если размеры элементов пояса выбраны неудачно.

Учет особенностей работы балок с гибкими стенками привел к необходимости разработки адекватных рекомендаций по их конструктивным решениям. Возможно применение балок: с поперечными ребрами, приваренными к стенке — двусторонними и односторонними, или не связанными с нею; без поперечных ребер. Безреберные балки требуют строго центрированного приложения нагрузки в плоскости стенки, ибо пояса их практически не закреплены от закручивания.

Более часто применяют балки с ребрами жесткости, имеющими назначение, как и в обычных балках, для восприятия местных нагрузок от второстепенных балок и для ограничения длины отсека. В работе ребер, подкрепляющих гибкие стенки, есть и свои особенности, определяемые работой стенок в закритической стадии.

Пояса в балках с гибкими стенками работают не только на сжатие, но и на изгиб от натяжения стенки, поэтому целесообразно применять сечения поясов с повышенной жесткостью на изгиб и кручение. По технологичности более предпочтительны сечения с поясами из полосовой стали и широкополочных тавров; при значительных нагрузках возможно применение поясов из прокатных или гнутых швеллеров либо из широкополочных двутавров. Сечения балок с повышенным объемом сварки уступают остальным по трудоемкости изготовления.

По статической схеме балки с гибкой стенкой могут быть разрезными и неразрезными, а по очертанию — постоянной или переменной высоты (двускатные либо односкатные). Применяют такие балки в качестве прогонов, стропильных и подстропильных конструкций пролетом 12…36 м с соотношением постоянных и временных нагрузок 1/1,5…1/2, балок жесткости комбинированных балочно-вантовых систем, балок-стенок бункеров, стенок крупногабаритных вентиляционных коробов, газоводов и т. п.

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

• общий вес;
• нагрузочную способность;
• площадь формируемой поверхности;
• расстояние между балками;
• ширину пролета.

Несущая способность составляет:

• 0,075 т/м2 – для перекрытий чердачных помещений;
• 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

• прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
• при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

Инструкция к калькулятору

Исходные данные

Длина пролета (L) — расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) — шаг по центру балок, через который они укладываются.

Вид перекрытия — в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается «Чердачное», в остальных случаях — «Междуэтажное».

Длина стены (Х) — длина стены, на которую опираются балки.

Длина балки (А) — самый большой размер балки.

Вес 1 п.м. — данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление R_y — данный параметр зависит от марки стали. Например, если марка стали:

• С235 — Ry = 230 МПа;
• С255 — Ry = 250 МПа;
• С345 — Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода «форс-мажерных» ситуаций. Все-таки в России живем — привезут металлопрокат из стали не той марки и все.

Модуль упругости Е — этот параметр зависит от вида металла. Для самых распространенных его значение равно:

• сталь — Е = 200 000 МПа;
• алюминий — Е = 70 000 МПа.

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т — стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

W_треб — требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх — и Ι), нужно выбирать «x-x».

Расчет по прогибу:

J_треб — минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и W_треб.

Количество балок — общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса — вес всех балок длиной А.

Стоимость — затраты на покупку металлических балок перекрытия.

Похожие материалы:

Металлические перекрытия: изготовление и монтаж

Технология монолитного изготовления опалубки обладает рядом преимуществ по сравнению со сборным. Такие конструкции прочнее и легче сборных аналогов на 15-20%, что повышает сейсмическую устойчивость, удешевляет фундамент и сокращает общие сроки строительных работ.

При возведении зданий из монолитной опалубки проектировщики избавляются от кратности размеров и ограничений по форме поверхностей, получают дополнительные возможности для творчества. Высокое качество материалов позволяет получить стены и перекрытия практически готовые к отделке.

В практике изготовления щитовой строительной опалубки такой метод во многих случаях является единственно эффективным. Например, строительство туннелей и различных гидротехнических сооружений.

Важным плюсом является перенос основного производственного процесса на строительную площадку. Основными элементами в этом случае становятся производство бетонных смесей и установка монолитной, щитовой опалубки стен и перекрытий.

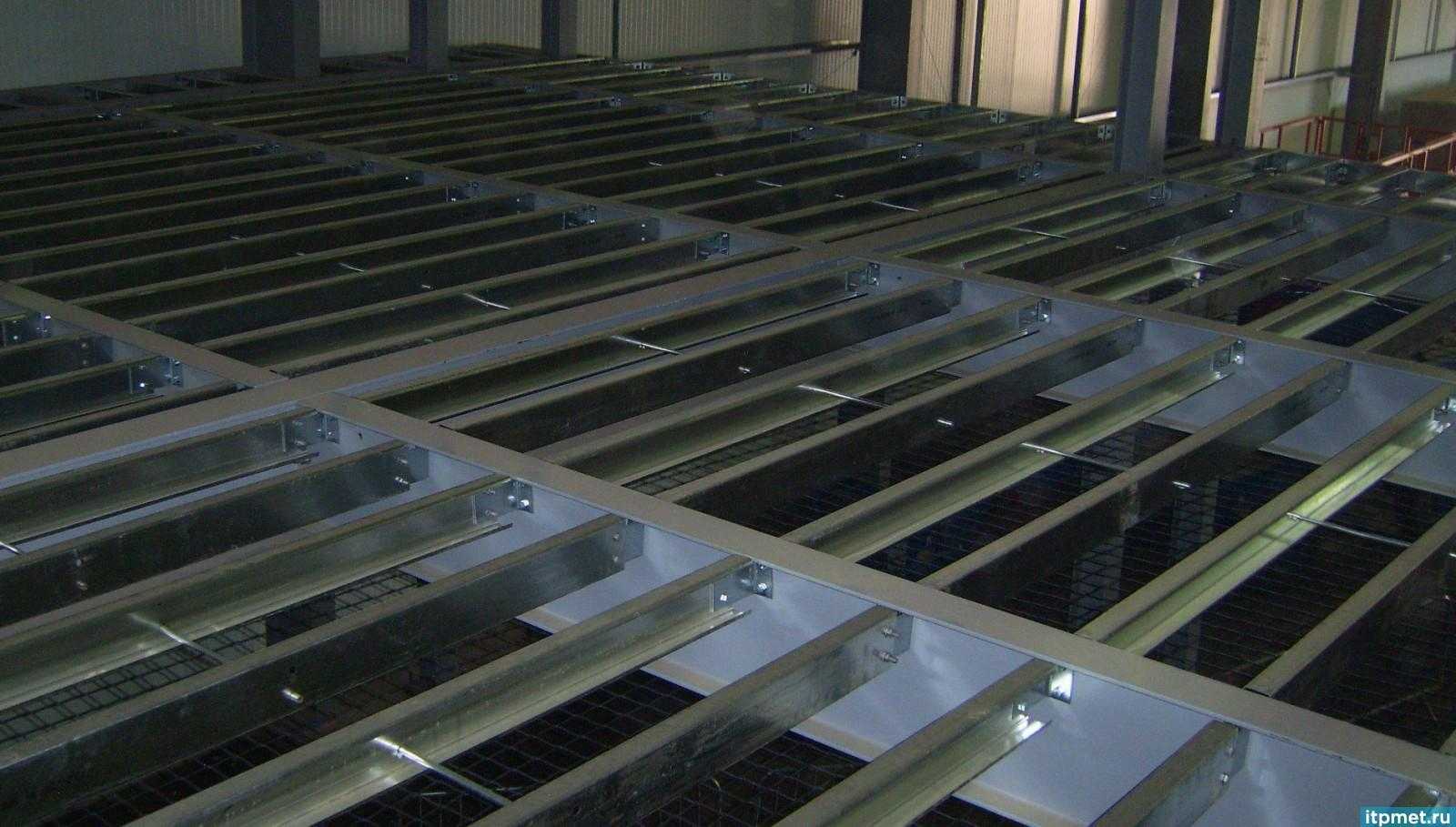

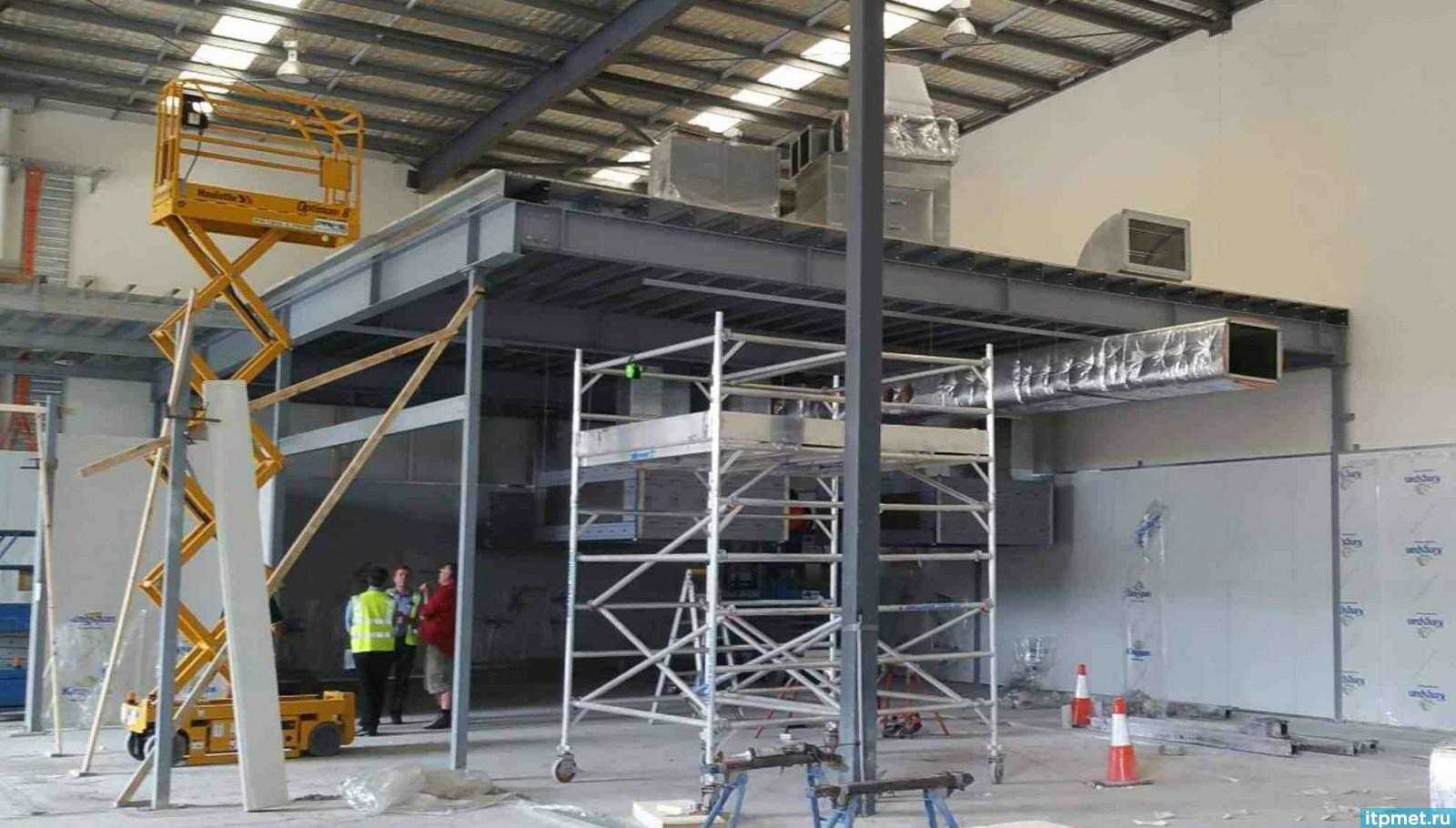

Металлические перекрытия применяются в качестве строительных элементов для возведения зданий различных типов, в том числе и в многоуровневых квартирах и частных многоэтажных домах. Используя металлические балки перекрытия различных типов, можно добиться существенной экономии средств на строительство, без ущерба общей прочности конструкции. К тому же такие изделия из стали весят намного меньше аналогов, а их монтаж выполняется очень быстро — это и цену продукции снижает, и сроки реализации проекта существенно сокращает.

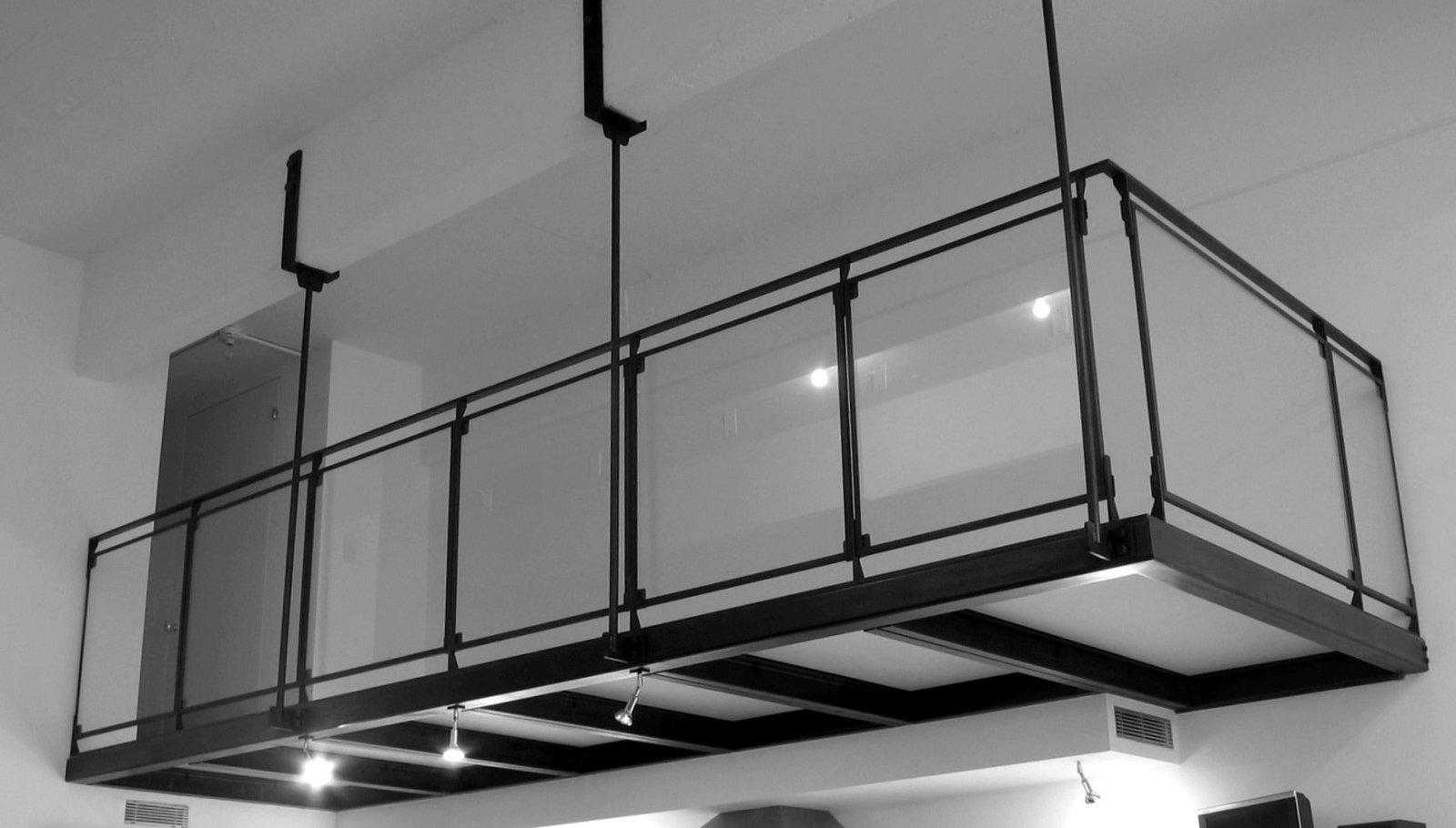

Перекрытие второго уровня в квартире + монтаж цена от 112 000 руб./т Заказать

Балки потолочного перекрытия в квартире (с монтажом) цена от 89 400 руб./т Заказать

Перекрытие из металлоконструкций в шоуруме (с монтажом) цена от 105 000 руб./т Заказать

Перекрытие в частном доме (с монтажом) цена от 91 100 руб./т Заказать

Балки перекрытия школы (только изготовление) цена от 62 000 руб./т Заказать

Перекрытие потолочное для здания цена от 81 500 руб./т Заказать

Виды балок

Металлические балки производятся из углеродистой либо низколегированной стали. В строительстве используются, преимущественно, два вида стальных балок:

• тавровые (с торца похожие на букву «Т»);
• двутавровые (напоминающие букву «Н»).

Двутавровые стальные балки
, в зависимости от типа сечения, разделяются на прокатные и сварные. Последние обладают большими возможностями:

• при оптимальном подборе составного сечения уменьшают вес конструкции до 30%;
• предоставляют возможность комбинировать разные типы стали для стенок и полок балки;
• минимизируют отходы материала за счет изготовления балки необходимой длины.

Существует еще одна градация балок: по расположению граней. К балкам с параллельными гранями полок относятся широкополочные, нормальные и колонные. Балки с уклоном внутренних граней разделяются на: обычные двутавры, монорельсовые и специальные строительные.

Двутавровые балки
способны выдерживать более значительные нагрузки, поэтому применяются при создании наиболее важных узлов конструкций. Стоят они, соответственно, дороже, зато позволяют уменьшить расход строительных материалов, ускорить монтажные работы и повысить надежность возводимых объектов.

Применение монолитного перекрытия по металлическим балкам

• 1 Преимущества и недостатки
• 2 Проектные работы
• 3 Монтажные работы
• 4 Требования к бетону
• 5 Реконструкция старого жилого фонда
• 6 Демонтаж жб монолита

Современное строительство с успехом применяет монолитное перекрытие по металлическим балкам.

Для того, чтобы продлить срок службы жилого фонда, необходимо деревянные балки заменить на монолитные.

Использование данных строительных жб материалов удешевляет расчет стоимости возведения плиты перекрытия, так как используется меньшее количество металлической арматуры, а кроме того, толщина плиты снижается до 50 мм, снижаются трудозатраты, отпадает необходимость использовать грузоподъемную спецтехнику. Область применения ж/б очень широка: от перекрытия для террас, гаражей, домов в частном строительстве до коммерческого возведения недвижимости и реконструкции деревянного перекрытия в домах старой постройки.

К недостаткам можно отнести только необходимость дополнительной обработки металлических профилей перекрытия пожаростойкими и антикоррозийными составами.

Проектные работы

Таблица расчета железобетонной балки перекрытия.

Любые строительные работы начинаются с проектирования и составления сметы. Проектирование подразумевает:

• расчет материалов, которые потребуются для возведения металлического остова перекрытия;
• подбор размеров балки и ее тип (двутавр, швеллер, труба с квадратным сечением);
• расчет расхода бетонной смеси для перекрытия;

Чтобы выполнить правильный расчет, необходимо определить местоположение металлической балки. На бетонные перекрытия прямоугольных помещений экономичный вариант подразумевает монтаж параллельно короткой стене. Это поможет сэкономить расход на армирование, тем более что располагать металлические балки можно на максимальном расстоянии 2,5 метра.

Схема строительства монолитно-каркасного дома.

Какого типа будут использоваться балки для жб плиты перекрытия, зависит исключительно от нагрузок, которые они будут испытывать. Здесь учитываются расчет нагрузки на бетонные плиты перекрытия во время периода эксплуатации, а также вес перегородок верхнего этажа, строительных материалов для напольного покрытия и вес самого перекрытия.

Задавая определенный шаг, то есть расстояние между швеллерами, рассчитывается их количество. Монолитные плиты перекрытия по металлическим балкам предусматривают равный шаг для всего жб монолита. Расчет наилучшего соотношения смогут сделать специалисты.

Производя самостоятельный расчет, ориентируйтесь на правило: отношение длины балки должно быть вдвое больше расстояния между ними.

Монтажные работы

Схема монтажа плиты перекрытия

После того как расчет будет окончен и будут выполнены работы по созданию металлического каркаса, приступают к формированию монолитной жб плиты перекрытия. Сразу надо предупредить, что данные работы выполняются исключительно руками профессионалов, так как требуют определенных навыков.

Если выполнение проектной сметы выполняли профессионалы, то они же делают точный расчет количества и определяют марку бетона, толщину перекрытия. Строительные компании не только подготовят проект, расчет, но и предоставят бригаду строителей для монтажных работ. Выбирая фирму-исполнителя, лучше всего ориентироваться на наличие опыта и положительных отзывов со стороны клиентов.

Инструкция к калькулятору

Исходные данные

Длина пролета (L) — расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) — шаг по центру балок, через который они укладываются.

Вид перекрытия — в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается «Чердачное», в остальных случаях — «Междуэтажное».

Длина стены (Х) — длина стены, на которую опираются балки.

Длина балки (А) — самый большой размер балки.

Вес 1 п.м. — данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление R_y — данный параметр зависит от марки стали. Например, если марка стали:

• С235 — Ry = 230 МПа;
• С255 — Ry = 250 МПа;
• С345 — Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода «форс-мажерных» ситуаций. Все-таки в России живем — привезут металлопрокат из стали не той марки и все.

Модуль упругости Е — этот параметр зависит от вида металла. Для самых распространенных его значение равно:

• сталь — Е = 200 000 МПа;
• алюминий — Е = 70 000 МПа.

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т — стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

W_треб — требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх — и Ι), нужно выбирать «x-x».

Расчет по прогибу:

J_треб — минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и W_треб.

Количество балок — общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса — вес всех балок длиной А.

Стоимость — затраты на покупку металлических балок перекрытия.
