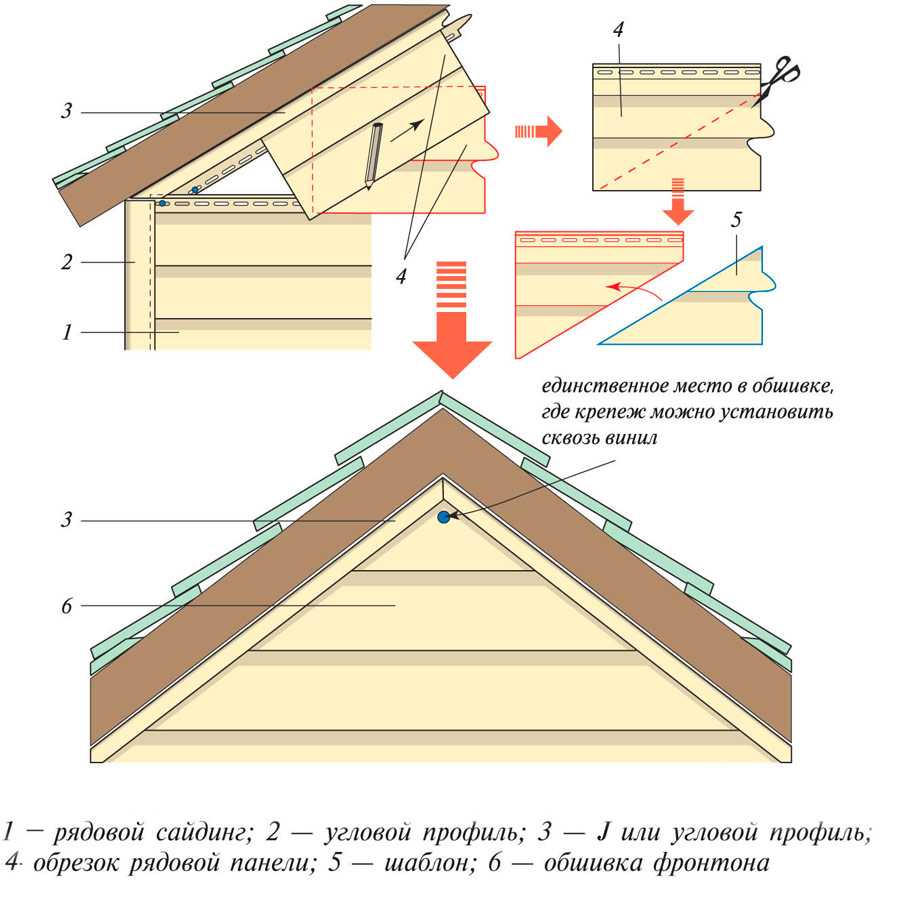

Особенности установки вагонки на фронтон
Обшивка фронтона должна производиться с учетом прочности. Для того чтобы профиль не был сорван ветром, панели ПВХ должны быть установлены вертикально. При этом монтаж можно выполнить гораздо проще, ведь косой срез придется сделать только с одной стороны. При необходимости осуществления резки нужно использовать строительный нож со съемным лезвием. В процессе проведения работ рекомендуется использовать нержавеющие саморезы, которые имеют широкую шляпку. От применения металлических скоб, которые забиваются степлером, следует отказаться. Не подойдут и обычные саморезы незначительного диаметра. Сильный порыв ветра может сорвать панель, если их использовать.
Для того чтобы закрепить последнюю панель, если направляющие уже установлены, необходимо определить расстояние от края лицевой части предпоследней панели до центральной полки направляющего профиля. Это позволит получить чистый размер. Затем от него следует отнять 5 миллиметров, что будет указывать на ширину последней панели. Таких замеров необходимо сделать несколько, учитывая тот факт, что панель будет устанавливаться наискосок. Заготовку нужно сначала установить в направляющую до упора, а после немного прижать фаску. Вагонка при этом должна рочно лечь на плоскость.
Расчет материалов
Чаще всего целью вычисления высоты и площади фронтона является необходимость определить, сколько материала закупать для его отделки. Зная размеры этого элемента легко посчитать, сколько потребуется кирпича или сайдинга, отняв от общей площади площадь оконных проемов:
- Кирпич. Чтобы вычислить, сколько кирпича нужно для зашивки, определяют вид кладки, размер кирпича, толщину растворного шва. Площадь стены делят на площадь одного кирпича с учетом шва с каждой стороны и получают необходимое количество материала. Стандартный размер кирпича 250 мм х 120 мм х 65 мм, а толщина шва 5 мм, поэтому чтобы выполнить кладку 1 квадратного метра стены требуется 57 кирпичей.
- Доски. Для определения количества пиломатериалов, нужно знать длину, ширину используемой доски, размеры стены. Общую площадь стены делят на площадь одной доски, округляя в большую сторону.
Важно! Приобретая материалы для зашивки и отделки, ориентируйтесь на число, которое показал онлайн-калькулятор, однако не забывайте добавить к нем запас 15-25%, необходимый для подгонки и выбраковки. Если на фронтоне находятся лишь маленькие слуховые окна, можно не учитывать эти элементы для уплощения вычислений
Обрешетка
Обрешетка – необходимый элемент любой крыши. Именно благодаря этой конструкции обеспечивается правильная укладка кровельного материала, его долговечность и надежность при эксплуатации.
Обрешетка может быть различной по конфигурации, но обычно выделяют:
- Сплошной вариант;
- Решетку с определенным шагом (зазорами).
Вид обрешетки скатной крыши необходимо выбирать, ориентируясь на вид кровельного материала
Чтобы расчет и формирование обрешетки были проведены без ошибок, очень важно предварительно узнать, как посчитать площадь скатной кровли. Также эта информация будет полезной при расчете кровельного материала для проведения работ по монтажу. Обрешетка и все ее характеристики определяются типом крыши, материалом стропильной системы, а также видом кровли
Так, например, использование мягких рулонных покрытий возможно только при сплошной обрешетке. Материалами для изготовления обрешетки служат брус с сечением 50х50 мм или доски толщиной 2-2,5 мм
Обрешетка и все ее характеристики определяются типом крыши, материалом стропильной системы, а также видом кровли. Так, например, использование мягких рулонных покрытий возможно только при сплошной обрешетке. Материалами для изготовления обрешетки служат брус с сечением 50х50 мм или доски толщиной 2-2,5 мм.
Расчёт угла наклона, высоты и веса кровли
Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».
Угол наклона
По правилам выбор угла наклона кровли зависит от используемого финишного материала.
Под каким углом строить кровлю, решают, ориентируясь на финишный материал
Таблица: угол наклона для крыш с разным покрытием
| Рекомендуемый угол наклона крыши | Финишное покрытие |
| 1–2° | Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики |
| 2–3° | Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала |
| 3–10° | Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки. |
| 10–15° | Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя |
| 13–15° | Черепичное глиняное покрытие |
| 15–17° | Асбестоцементные листы усиленного профиля |
| 17–20° | Кровельная листовая сталь с развальцовкой соединений |
| 18–35° | Профнастил, металлочерепица |
| 27–44° | Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки |
| 38–45° | Дранка, щепа, натуральный гонт |
| 40–60° | Голландская черепица |
| 5–90° | Асбестоцементный шифер |
| 20–90° | Искусственный шифер |
Высота конька
Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.
При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.
Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:
- Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
- По таблице найдём, что тангенс угла в 40° равен 0,84.
- Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.
Видео: вычисление высоты и угла наклона кровли
Вес
В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.
В вес кровли включают все материалы вплоть до теплоизоляционных плит
Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:
- Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
- Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
- Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.
Таблица: вес 1 м² материалов для устройства кровли
| Материал | Вес 1 м² |
| Шифер | 10–15 кг |
| Ондулин | 4–6 кг |
| Керамическая черепица | 35–50 кг |
| Цементно-песчаная черепица | 40–50 кг |
| Битумная черепица | 8–12 кг |
| Металлочерепица | 4–5 кг |
| Профнастил | 4–5 кг |
| Контробрешётка | 18–20 кг |
| Обрешётка | 8–12 кг |
| Стропильная система | 15–20 кг |
Определение высоты двускатной крыши
После определения уклона двускатной кровли необходимо рассчитать высоту конька. Зная величину высоты конька, можно с помощью тригонометрических выражений рассчитать длину ската, которая и является длиной стропильной ноги.
Расчет высоты можно произвести двумя способами:
- с помощью прямоугольного треугольника;
- при помощи таблицы соотношений угла наклона к процентам.
Расчет высоты первым способом производится с помощью значений угла наклона и половины ширины дома. Рассмотрим для наглядности на примере. Ширина дома 12 метров, уклон составляет 40°.
Половина ширины дома составит:
Высота конька определяется тригонометрической формулой для прямоугольного треугольника:
а=с×tg A=6×tg 40°=6×0.84=5.05 м.
Для нахождения тангенса 40° была применена, как и в примере выше, таблица Брадиса.
Чтобы не искать значение в таблице Брадиса, можно воспользоваться инженерным калькулятором, который установлен в любой операционной системе!
Второй вариант определения высоты конька заключается в применении таблицы соотношений, приведенной ниже.
Здесь каждому углу наклона соответствует определенная относительная величина, выраженная в процентах. Высота находится путем умножения половины ширины пролета дома на относительную величину. Рассмотрим на примере для пояснения. Возьмем дом с шириной пролета 7 метров и углом наклона 27°. Высота конька составит:
Требования к уклонам
Уклон крыши – это угол, который образовывается между стропилами и перекрывающей плоскостью (материалом покрытия кровли).
Фото — Угол наклона крыши
Часто мастера рассчитывают этот показатель при помощи простого уравнения:
i = h / (1/2L)
Здесь мы видим следующие значения:
h – по традиционному определению, это высота, в данном случае, это определение высоты коньковой доски над материалом перекрытия; L – это расстояние, которое перекрывается данным участком крыши, или другими словами, ширина здания
Важно помнить, что если у Вас ломаная кровля, то данное значение варьируется от одного ската к другому, поэтому расчеты немного усложняются.. Фото — Оптимальные уклоны кровли. Фото — Оптимальные уклоны кровли
Фото — Оптимальные уклоны кровли
Как пример, если Ваш дом шириной 10 метров, а конек высотой 4, то размер наклона кровли будет составлять:
(1/10*2) / 4 = 0,2, либо если нужно преобразовать данное число в проценты, то умножьте его на 100, получится 20 %. Угол также выражается в градусах, от конвертации его значение не меняется и сейчас одинаково популярны все системы. Градусы предпочтительнее использовать, т.к. в них мы видим реальную величину геометрического значения.
Фото — Теорема расчета угла кровли
Чтобы не путаться самому и не усложнять работу строителям (если Вы заказываете услугу у определенной компании), можно воспользоваться нашей таблицей, в которой, зная данные в процентах или градус уклона, Вы можете подобрать соответствующий угол:
| Значение градуса | Процент уклона | Значение градуса | Процент уклона | Значение градуса | Процент уклона |
| 1 | 1,8 | 16 | 28,7 | 31 | 60 |
| 2 | 3,4 | 17 | 30,5 | 32 | 62,4 |
| 3 | 5,2 | 18 | 32,5 | 33 | 64,9 |
| 4 | 7 | 19 | 34,4 | 34 | 67,4 |
| 5 | 8,8 | 20 | 36,4 | 35 | 70 |
| 6 | 10,5 | 21 | 38,4 | 36 | 72,6 |
| 7 | 12,3 | 22 | 40,4 | 37 | 75,4 |
| 8 | 14,1 | 23 | 42,4 | 38 | 78,9 |
| 9 | 15,8 | 24 | 44,5 | 39 | 80,9 |
| 10 | 17,6 | 25 | 43,6 | 40 | 83,9 |
| 11 | 19,4 | 26 | 48,7 | 41 | 86 |
| 12 | 21,2 | 27 | 50,9 | 42 | 90 |
| 13 | 23 | 28 | 53,1 | 43 | 93 |
| 14 | 24,9 | 29 | 55,4 | 44 | 96,5 |
| 15 | 26,8 | 30 | 57,7 | 45 | 100 |
Крыша должны проектироваться вместе со всем строением, но как Вы понимаете, в процессе строительства, от полученных показаний можно немного отойти. Если возникла такая необходимость, то Вы можете изменить высоту конька для изменения угла уклона. После того, как Вы рассчитали нужный уклон, нужно вычислить, какая высота конька будет для Вас оптимальной. Чтобы узнать это значения, нам опять понадобится таблица, по которой определяют коэффициент высоты коньковой доски:
| Градусы уклона крыши | Коэффициент |
| 5 | 0,8 |
| 10 | 0,17 |
| 15 | 0,26 |
| 20 | 0,36 |
| 25 | 0,47 |
| 30 | 0,59 |
| 35 | 0,79 |
| 40 | 0,86 |
| 45 | 1 |
| 50 | 1,22 |
| 55 | 1,45 |
| 60 | 1,78 |
Чтобы обработать значение, полученное в таблице, Вы должны умножить градус с половины перекрытия, который выясняли в первой таблице, на коэффициент из второй. Получится величина, которая характеризует высоту конька кровли. Точно такое же действие проводится для определения рекомендуемый высоты конька у односкатной кровли, только в таком случае необходимо рассчитывать брать полную площадь перекрытия.
Если у Вас вальмовая или крыша-конверт, то торцевые стороны меряются от середины, до места, на которое опирается скат. Чтобы вывести высоту конька по определенному участку крыши, необходимо по длине каждой стены, где идет скат кровли, прорисовать специальные метки или установить маяки из гвоздей или шурупов. Желательно располагать их четко по центру стены. Между маяками, которые расположены друг напротив друга, нужно натянуть нить или монтажную ленту.
При помощи метра или уровня находим центр бечевки и монтируем на него тонкую планку, которая по отношению к перекрытию будет расположена под углом 90 градусов. Обязательно проверяйте это уголком, уровнем или строительным транспортиром. После двигая веревку по планке, Вы сможете измерить угол стены, и увидеть, где находится оптимальный уклон крыши. Когда определите место, пометьте его при помощи маркера, мела или гвоздя. Если в этом месте Вы отпилите планку, то у Вас будет готовый шаблон, при помощи которого можно будет нарезать любое количество полностью соответствующих Вашим требованиям коньковых досок.
Фото — Градус крыши и её стиль
Расчет угла наклона крыши – это достаточно сложная и кропотливая работа, даже минимальный недочет может стать причиной плохой вентиляции, стоков вод, разрушения кровельного и подкровельного пространства.Видео: устройство крыши
Расчёт количества материала для обшивки двухскатной крыши
Здесь нужно понимать, что обычно фронтон обшивают доской, поверх которой монтируют облицовочный материал, или используют кирпич, если он будет капитальным. В обоих случаях площадь обшивки будет равной площади фронтона минус площадь оконного проёма, если он предусмотрен.
Если нам известна эта площадь, то расчёт кирпича или досок, необходимых для обшивки, – это дело техники.

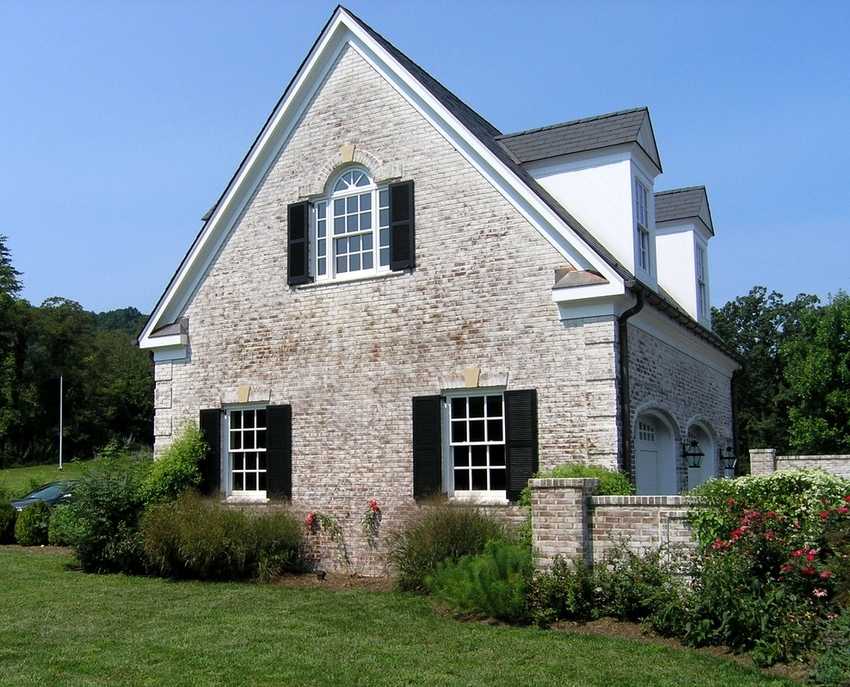

Давайте рассмотрим, как рассчитать кирпичный фронтон крыши, поскольку здесь требуется большая точность с учётом некоторых нюансов, характерных для кирпичной кладки. Итак, нужные нам исходные данные, кроме рассчитанной ранее площади, – это вид кладки, площадь кирпича (имеется в виду та грань, которая будет смотреть наружу) и толщина шва. Если взять стандартный строительный кирпич, имеющий размеры 25*12*6,5 см, и толщину шва раствора в 0,5 см, то для кладки площадью 1 м2 потребуется 57 кирпичей (10000/((25+0,5)*(6,5+0,5)). Если кладка будет производиться плашмя, количество кирпичей уменьшится до 32.
Зная площадь фронтона, умножаем эту цифру на 57 (или 32) и получим требуемое количество кирпичей.
Обычно советуют приобретать стройматериал с небольшим запасом, в районе 15%. В нашем случае это требование обязательное, поскольку кирпичная кладка вряд ли будет укладываться в целое число кирпичей – ну, вы понимаете, о чём речь.
Что касается расчёта деревянной обшивки для фронтона двухскатной крыши, то здесь всё намного проще: вычисляем площадь доски, а затем делим площадь фронтона на полученное значение. Но расход здесь будет намного большим, если вы хотите, чтобы обшивка была из цельных досок. Но и при использовании кусков расход тоже будет приличным, так что здесь 15% запаса может оказаться и недостаточно.
Влияние атмосферных явлений
Климатический фактор – та переменная, которую стоит обязательно учитывать при проектировании крыши.
К атмосферным явлениям, которые повлияют на высоту крыши, относятся:
- Сила ветра. В регионах, характеризующихся довольно частыми порывами ветра, лучше возводить пологие и низко-скатные кровельные конструкции уклоном до 10 градусов. Там, где ветра сдержанные, конек может быть установлен любой высоты.
- Численность осадков. Осадки всегда считаются самыми вероятными угрозами, вызывающими протечки, которые приводят к постепенному разрушению стропильной системы и всего кровельного пирога. К примеру, с крыш под уклоном 45 градусов осадки сходят значительные быстрее, чем с более пологих.
- Объемы снежных осадков. В регионах, где из года в год выпадают обильные зимние осадки, лучше всего сооружать крышу с уклоном, превышающим 45 градусов. Таким образом, можно добиться более быстрого схождения снега, чего нельзя сказать о крышах с малым уклоном, где большую часть снега придется счищать вручную.
Все эти данные можно получить из местной метеослужбы. Как вариант, их можно раздобыть самому в литературе по строительной климатологии СНиП 23-01-99 либо по имеющимся картам районирования СП 20.13330.2011.
Можно ли доверять современным онлайн-калькуляторам
Строительство – это, по сути, целая наука, которая не терпит и не прощает даже малейших неточностей в любых вычислениях. Специалисты, безусловно, знают, как правильно выполнить те или иные действия, как быстро определить любой из описанных выше показателей.
Непрофессионалу, который собирается обустроить и покрыть крышу своего, например, небольшого дачного домика, справиться с задачей будет намного сложнее. Двускатные конструкции – это наиболее простой вариант, но и он тоже требует повышенной скрупулезности в вычислениях.

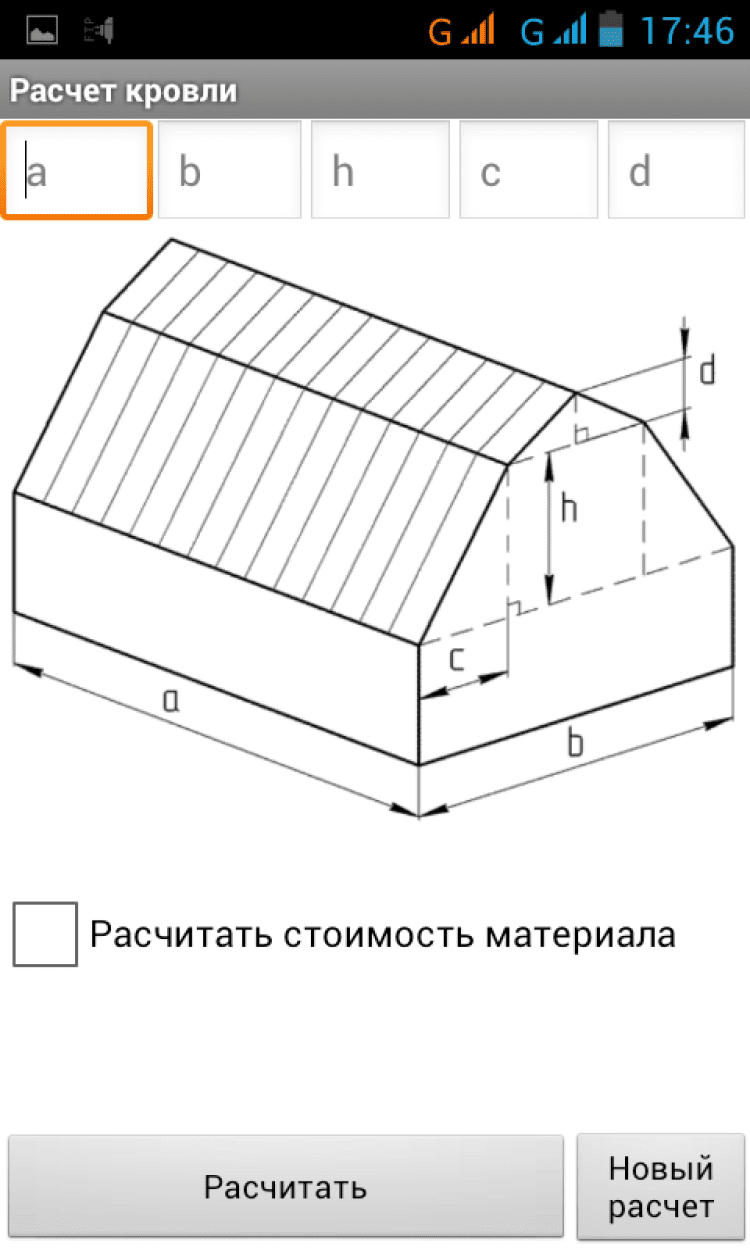

Сегодня на просторах Интернета есть немало сайтов, на которых работает онлайн-калькулятор для расчета двухскатной крыши, рассчитать двускатную крышу с его помощью можно за несколько секунд, если ввести в соответствующие поля запрашиваемые данные. Это удобный и быстрый способ решения проблемы, но вы должны понимать и то, что каждый расчет – это дело индивидуальное, всё должно быть выполнено с учетом нюансов конкретного объекта.
Фронтон крыши: базовые подходы к самостоятельному созданию
На сегодняшний день в процессе возведения малоэтажных строений применяют три основных подхода к вопросу правильного конструирования фронтона дома. Пожалуй, главное различие заключается в методе возведения и привязки фронтонных вертикальных стен к стропилам и каркасу кровли.
Для компактных одноэтажных строений, как правило, фронтонные элементы производят одновременно со стропильными сборками по единому шаблону, что выступает гарантией высочайшей точности конструкции. При этом выполняется монтаж двухскатной крыши, начиная с установки фронтонов, коньковых балок, и лишь на следующем этапе выставляются стропильные пары и подкосы. За счет этого собрать фронтон строения значительно проще.
Для габаритных построек, отличающихся существенными размерами скатов крыш, подшивка фронтонов выполняется уже после того, как стропила, обрешетка и все силовые детали каркаса установлены. Чем более сложной является структура кровли, тем позже конструируются фронтонные элементы.
Для небольших одноэтажных домов фронтонные элементы выполняют одновременно со стропильными сборками
Кирпичные строения могут возводиться согласно объединенной схеме. Если плоскость фронтона планируется закрывать газобетонной либо кирпичной кладкой, ее выстраивают до момента организации стропильной системы.
Обратите внимание! Заранее сконструированные фронтоны, хотя и существенно облегчают процесс возведения стропильного каркаса в случае сильного ветра, предполагают довольно тщательную подгонку размеров, чтобы между кладкой и свесами не образовывались щели по причине несовпадения габаритов балок. Пожалуй, наиболее простым методом сборки фронтона является организация каркасной конструкции обрешетки из деревянных планок или бруса, укладка утеплителя, гидроизоляционного слоя, а также подшивка фронтона пластиковым сайдингом либо вагонкой. Стоит заметить, что процесс закладки утеплителя на фронтон строения во многом похож на процедуру утепления крыши
Стоит заметить, что процесс закладки утеплителя на фронтон строения во многом похож на процедуру утепления крыши
Пожалуй, наиболее простым методом сборки фронтона является организация каркасной конструкции обрешетки из деревянных планок или бруса, укладка утеплителя, гидроизоляционного слоя, а также подшивка фронтона пластиковым сайдингом либо вагонкой. Стоит заметить, что процесс закладки утеплителя на фронтон строения во многом похож на процедуру утепления крыши.
Как рассчитать угол наклона для двухскатной крыши: особенности и формулы расчета
Рассмотрим каждый пункт более подробно .
Ветровые нагрузки
Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.
Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.
Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).
При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .
Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.
В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.
В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.
Снеговые нагрузки
На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.
Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП .
Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще
Снег и вода на такой крыше не задерживаются вообще
Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.
В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).
Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.
Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.
Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.
В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .
Организация подкрышного пространства
Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.
Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.
От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.
Вид кровельного материала
Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:
- Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
- Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
- Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
- Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
- Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.
Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.
Как сделать козырек фронтона ↑
Одной из разновидностей кровельного карниза является фронтонный свес крыши, который выполняет защитную функцию. Опорой для выпуска крыши с этой стороны здания служат выступающие части таких элементов кровельной конструкции, как коньковый брус и мауэрлат, на который опирается дополнительная стропильная нога.
Для легких кровельных пирогов или мауэрлатов и коньковых прогонов, не имеющих консолей с фасадной стороны, карнизную доску, из которой сделан свес, крепят на выпущенной обрешетке.
Важно!
Надо сказать, что это не самое удачное стилевое и архитектурное решение, поэтому к нему в основном прибегают в случаях, когда к устройству свеса приходится приступать после завершения строительства дома.
Глубина свеса определяется конструктивными особенностями стропильной системы и материала кровельного покрытия.
Фронтон: определение высоты крыши и расчет площади
Фронтон — важнейший элемент в строительстве дома, завершение его лицевой стены. Правильно выполненный фронтон может стать настоящим украшением.
Фронтон — это торцовая стена, закрывающая пространство между скатами крыши и опирающаяся на карниз. Основная его задача — быть опорой для стропил.
Располагается он между кровельными скатами. Форма может быть самая разная, наиболее распространенная треугольная и трапециевидная. Все будет зависеть от конфигурации крыши дома. К расчету его площади, проектированию и монтажу необходимо относиться очень серьезно. Ошибки в определении точных размеров могут стать причиной перекоса стропильной системы. Перед тем, как приступать к возведению, необходимо рассчитать площадь фронтона.
Что нужно знать перед началом расчетов?
Самое важное значение для расчета площади фронтона имеет высота кровли. От нее зависит и высота портика
Поэтому перед проведением расчетов площади необходимо знать это значение. При этом для односкатных крыш он выкладывается сразу при строительстве стены. Шатровые крыши фронтонов не имеют. Поэтому в примере будут рассмотрены односкатные и двускатные крыши. При этом сложность конструкции не имеет никакого значения: сложные виды можно условно разделить на простые геометрические фигуры (трапеции, прямоугольники, треугольники).
Прежде, чем проводить расчет высоты крыши, нужно определиться с ее типом.
Чаще всего крыши строят в промежутке от 30 до 45°. Это зависит от дизайна дома, региона и личных предпочтений хозяина. Замеры углов производят специальными угломерами. Угол наклона скатов можно узнать из проекта дома, там его обязаны указать. Однако это не отменяет проведение замеров на месте, поскольку при строительстве могли быть допущены ошибки или изменения, которые не внесли в проект.
Последним важным моментом перед началом расчета конструкции является определение материала для обшивки. В основном материал подбирают по личным предпочтениям/вкусам и толщине кошелька, но в некоторых случаях необходимо использовать строго оговоренные в проекте материалы. Например, в случае когда фронтон является естественным продолжением стены, его лучше сделать из того же материала, что и стену. Высота крыши (и, соответственно, фронтона) является определяющей для высоты чердака. При высокой крыше на чердаке возможно оборудовать комнату или мансарду, соответственно, это наложит ограничения на материалы и сделает необходимым установку одного или нескольких окон в нем. При этом материалы должны быть крепкими, а конструкция должна обеспечивать высокую прочность, поскольку на фронтон будет приходиться часть нагрузки от стропильной системы. Поэтому при обшивке их деревом, панелями и т.д. необходимо заранее сделать мощный каркас, который сможет выдержать и стропила, и обшивку. Одним из вариантов будет выкладывание из кирпича или газобетона высокой плотности.
Стоит учесть и то, что фронтон может выступать над стенами дома. Для его усиления необходимо применять металлические или ж/б детали (иногда применяют и деревянный брус), которые обеспечат высокую прочность конструкции. При этом ограничений по материалам для обшивки нет.
