Особенности устройства и постройки свайного фундамента под печь

Устройство свайных фундаментов

Бытует мнение, что получить надежную конструкцию дома можно с помощью увеличения количества свай. Это не совсем верно. Конструкторами доказано, что чересчур завышенный запас прочности не является основным показателем надежности. Исходя из расчетов, каждая опора выдерживает более 5 тонн, поэтому и расстояние между ними должно быть не менее 3-х метров. При увеличении веса строения пропорционально увеличивается количество стержней. Более точный расчет отображается в строительном проекте.

Необходимость устройства такого фундамента возникает при обнаружении слабого грунта, болотистой местности или участка со сложной местностью. Принцип действия метода состоит в том, что сваи передают нагрузку от строения на более прочные слои земли, которые находятся ниже уровня промерзания (пучения).

Монтаж

Под небольшие строения зачастую используют сваи диаметром 108 мм.

Если строительство возводится на холмистой местности сваи могут обрезать или удлинить до нужного размера. В итоге, выходит, что длина изделий разная, а верхний уровень одинаковый. Это получается за счет ростверка – конструкции из балок и плит связывающей опоры.

Для защиты от коррозии корпус покрывают специальным антикоррозийным покрытием на основе эпоксидной композиции. Таким образом, увеличивается срок службы до 200 лет!

Нередко для завинчивания деталей строители используют специальную технику, чем-то напоминающую дрель. В таком случае монтажом может заняться всего один человек.

Подытожим поэтапное устройство фундамента:

Фундамент из бутобетона для банной печки

Применяется при наличии большого количества строительных отходов из камня, кирпича, щебенки, популярен из-за низких затрат на стройматериалы. Подходит для печей до 2 т, но можно использовать вместо заглубленных фундаментов.Изготавливается следующим образом:

1. Выкопайте котлован глубиной 1-1,2 м для тяжелых печей или 0,6-0,8 м для печей до 2 т. Горизонтальные размеры должны превышать размеры печи на 20 см.
2. Утрамбуйте грунт на дне ямы, насыпьте 15 см щебенки на дно и снова уплотните.
3. Изготовьте опалубку по размерам фундамента и опустите в яму. Гидроизолируйте опалубку с внутренней стороны.
4. Уложите на дно ямы крупные камни размером до 15 см слоем 30 см. Насыпьте в котлован щебень и заполните пустоты между камнями.
5. Приготовьте цементно-песчаный раствор из расчета 1:3, разбавьте водой до консистенции жидкой сметаны и залейте камни в котловане. Проверьте, чтобы между камнями не осталось пустот.
6. Если после первой укладки заполнена половина котлована, повторите операцию с камнем, щебенкой и раствором и закончите работу за один день. Если котлован — глубокий, продолжите работу на следующий день. Последний слой камней укладывают на расстоянии 7 см до уровня пола.
7. Обеспечьте горизонтальность верхней плоскости цементным раствором.
8. Как ухаживать за бетоном во время застывания — прописано выше.
9. После застывания фундамента гидроизолируйте все поверхности.

Почему под печку нужно отдельное основание?

Печи бывают кирпичными и каменными, в любом случае – это тяжеловесные постройки, которые оказывают существенное давление на основание и в процессе эксплуатации дают осадку.

Чтобы выбрать фундамент под печь, нужно рассчитать общий вес конструкции, который складывается из массы строительного материала, воды, поступающей в водонагревательный бак (при его наличии), а также самого топлива.

Строительные нормы допускают не строить фундамент, если вес печи не достигает 0,5 т, но в целях безопасности эксперты советуют устраивать силовую конструкцию под любое тяжеловесное обогревательное устройство.

Технология обустройства фундамента на винтовых сваях для бани

Монтаж винтового фундамента для бани с металлической обвязкой

Обустраивая фундамент, придерживаемся следующей инструкции:

1. Монтируем трубу в угловом углублении, прикрепляем магнитный уровень и вставляем лом в установочное отверстие. Лом берем в виде трубы квадратной формы. В итоге получится своеобразный рычаг, с помощью которого будем ввинчивать сваю.
2. Углубляем трубу в почву на 35-40 см и проверяем ее положение при помощи магнитного уровня. Все неровности исправляем сразу, поскольку в дальнейшем это будет сложнее сделать.
3. Вкручиваем оставшиеся три угловые сваи на такую же глубину.
4. Устанавливаем их на одинаковой проектной высоте. Ее можно отрегулировать, используя водяной уровень.
5. По такой аналогии монтируем промежуточные трубы.
6. Наращиваем рычаги до трехметровой отметки и прокручиваем до полной установки, согласно проекту. На этом этапе бур должен упереться в твердый слой. Если этого не происходит, то к верху трубы нужно приварить в одну линию еще одну сваю (без винтового отрезка).
7. Грунтуем сварочные швы и прокрашиваем двумя слоями эмали.
8. Продолжаем ввинчивать до конца.
9. Выравниваем положение свай водяным уровнем. Для подгона промежуточных труб можно использовать болгарку.
10. Делаем засыпку из песка и цемента в равных частях. Чтобы рассчитать необходимую массу материалов, умножаем количество свай на 35 (именно столько килограмм понадобится для каждой трубы).
11. Засыпаем смесь и приступаем к заливке бетона. Этот процесс необходим, чтобы полностью выгнать из свай воздух и уменьшить коррозию металла. Также бетонирование предотвратит попадание воды, которая при замерзании может выдавливать трубы.
12. Монтируем на торцевой части выступающей трубы оголовок, сделанный из трубы с меньшим внутренним диаметром, чем наружный диаметр сваи.
13. Изготавливаем монтажную площадку оголовка из пластины 25 см2 и шириной 1 см.
14. Устанавливаем изделия в одной плоскости и проверяем их ровность гидроуровнем.
15. Обвариваем элементы оголовков.
16. Грунтуем швы сварки и прокрашиваем их эмалью в два слоя или эпоксидным составом.
17. Делаем основание для будущих стен и перегородок бани — обвязку, обеспечивающую распределение нагрузок по сваям. Для этого используем швеллеры или двутавровые балки.
18. Металлическую конструкцию окрашиваем суриком.

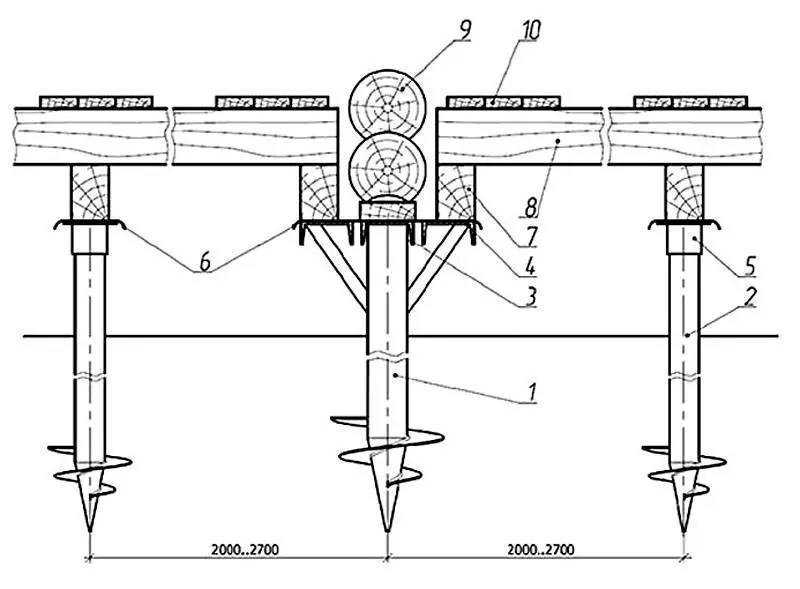

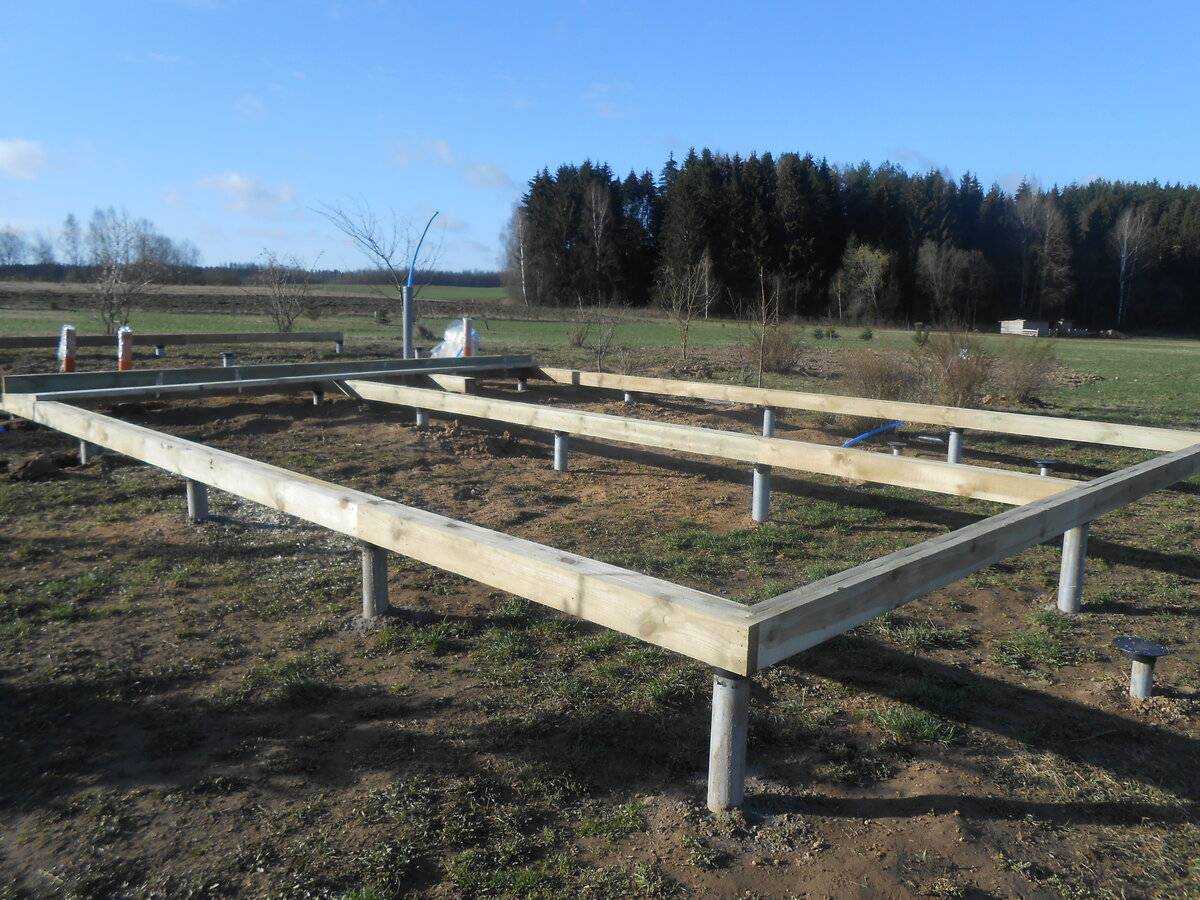

Установка винтового фундамента бани с деревянной обвязкой

Отмечаем по периметру будущего здания месторасположение каждой сваи.
Делаем углубления для каждой трубы около 15-20 см.
Ввинчиваем угловые сваи строго вертикально на 40 см.
Проверяем гидро- или магнитным уровнем их положение.
Монтируем промежуточные трубы с помощью лома

Обратите внимание, что каждый элемент должен упираться в твердую почву и размещаться строго вертикально и параллельно другим трубам.
После установки обрезаем верхушки свай болгаркой так, чтобы они находились на одном уровне.
Засыпаем в каждую трубу по 30-35 кг песчано-цементной смеси и заливаем до верха бетоном.

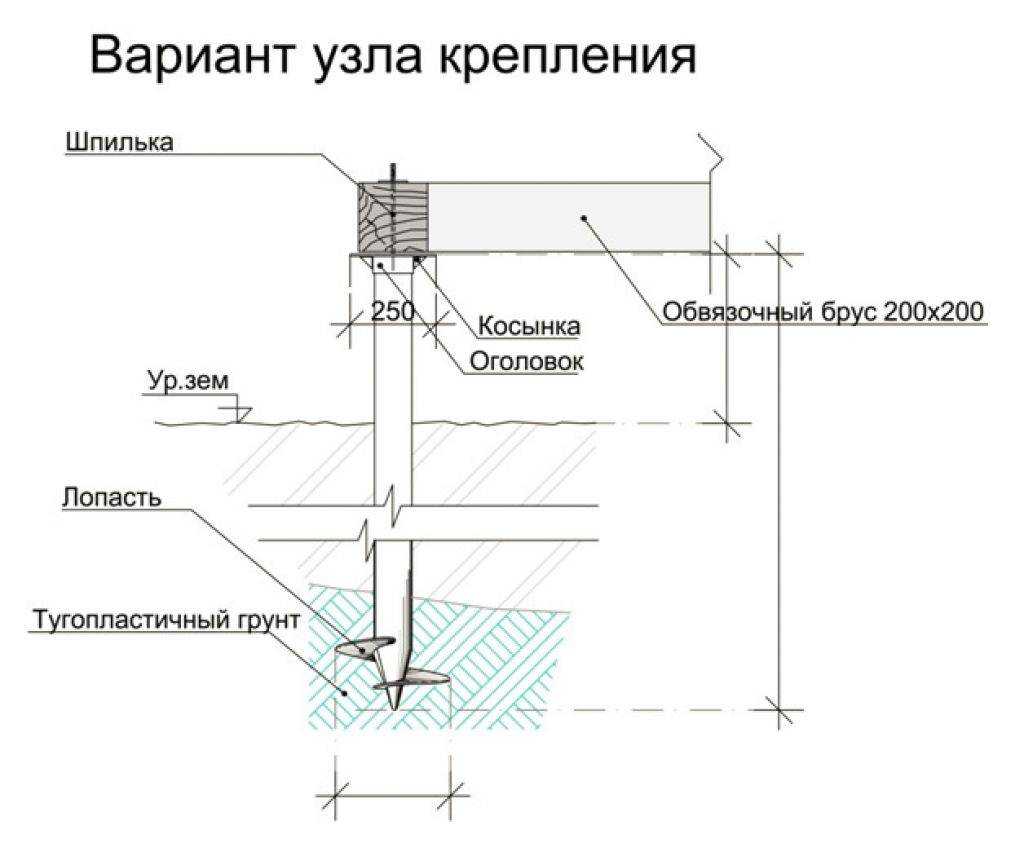

Устанавливаем головки на сваях.
Древесину для обвязки тщательно пропитываем антисептическим составом и антипиреном.
Монтируем брусья согласно проекту по периметру сооружения и в местах перегородок. Для закрепления используем шурупы-глухари.
Обрабатываем швы эпоксидным раствором.

Что такое свайный фундамент, можно ли его использовать для печи.

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт.

Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома.

В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Большой плюс свайного фундамента в том, что вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор.

Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Фундамент на подпорных сваях.

В малоэтажном домостроении более востребован подпорный вариант.

Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше.

Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами.

Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подпорного фундамента:

1. Винтовые (вкручиваемые) стальные.
2. Забивные железобетонные.
3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Сваи для фундамента.

Допустимая нагрузка на сваю.

При проектировании свайного фундамента под печь необходимо знать общий вес предполагаемой печи и допустимую нагрузку на сваю.

Лучше оценить несущую способность винтовой сваи на конкретном участке под строительство.

Пример расчёта свайного фундамента под печь отопительно варочную:

Отопительно варочная печь. Ложная шведка

Печь с дымоходом весит около 3,5 тонн.

Свая СВЛ-57 держит не менее 1 тонны.

Для надёжного основания под печь нужно вкрутить 4 сваи.

4 сваи держат 4 тонны, значит такого фундамента будет достаточно для этой печи.

Зачем 4 сваи если есть сваи которые держат более 5 тонн.

Даже если вы возьмёте мощные сваи их всё равно нужно вкрутить не менее трёх.

На эти сваи нужно поставить опорную площадку на которую будет установлена печь.

Для устойчивости площадки необходимо хотя бы 3 сваи, лучше 4, под каждый угол печи.

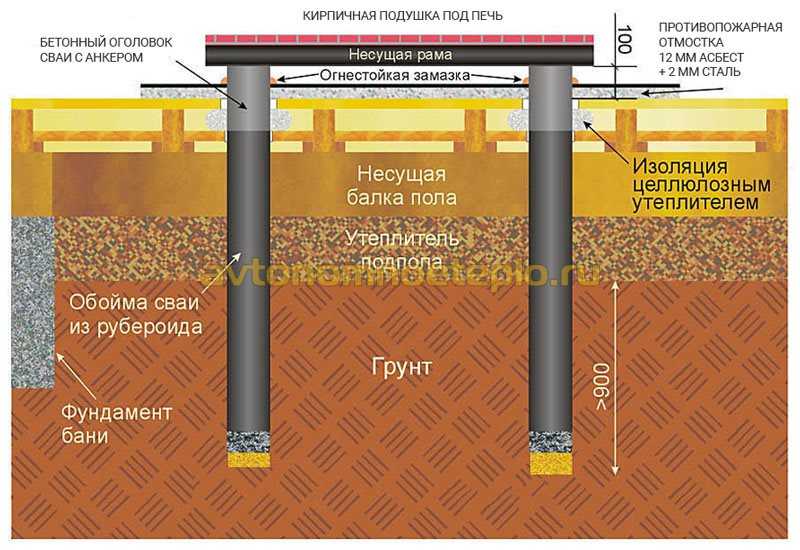

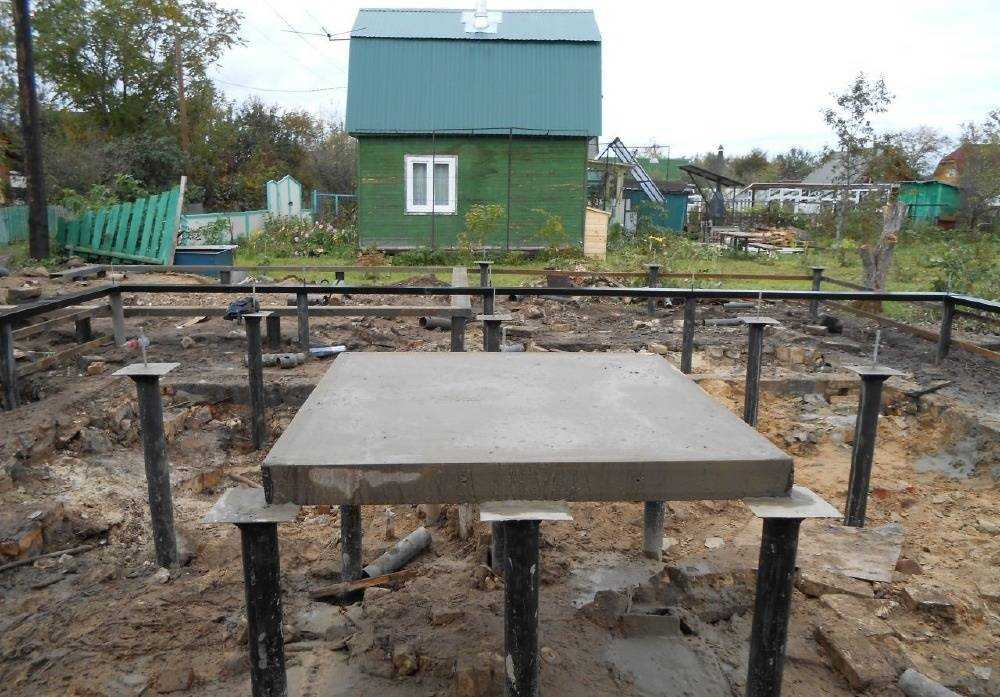

Опорная площадка под печь на свайном фундаменте.

Основное условие для устройства опорной площадки под печь это её самостоятельность.

Эта площадка никак не должна соединяться с фундаментом дома.

Есть несколько способов устройства площадки под печь на свайном фундаменте.

Здесь я расскажу только о способе который применяю сам.

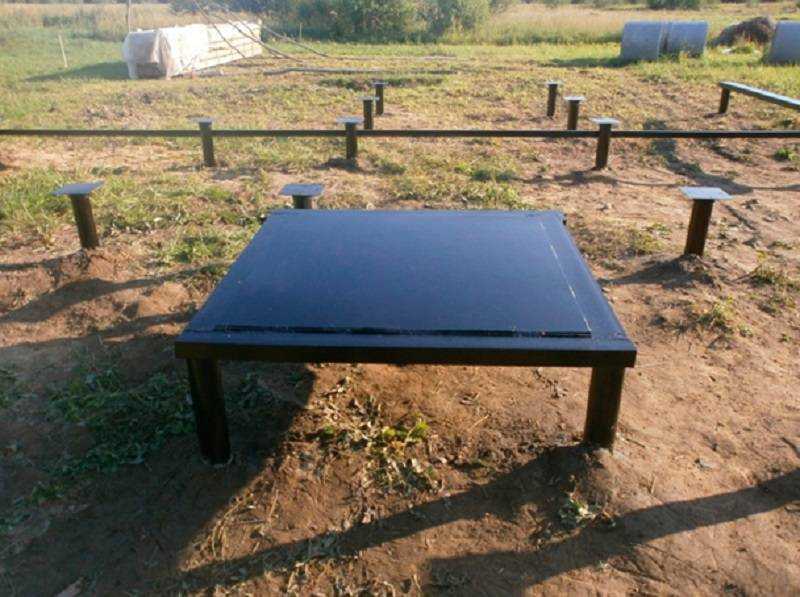

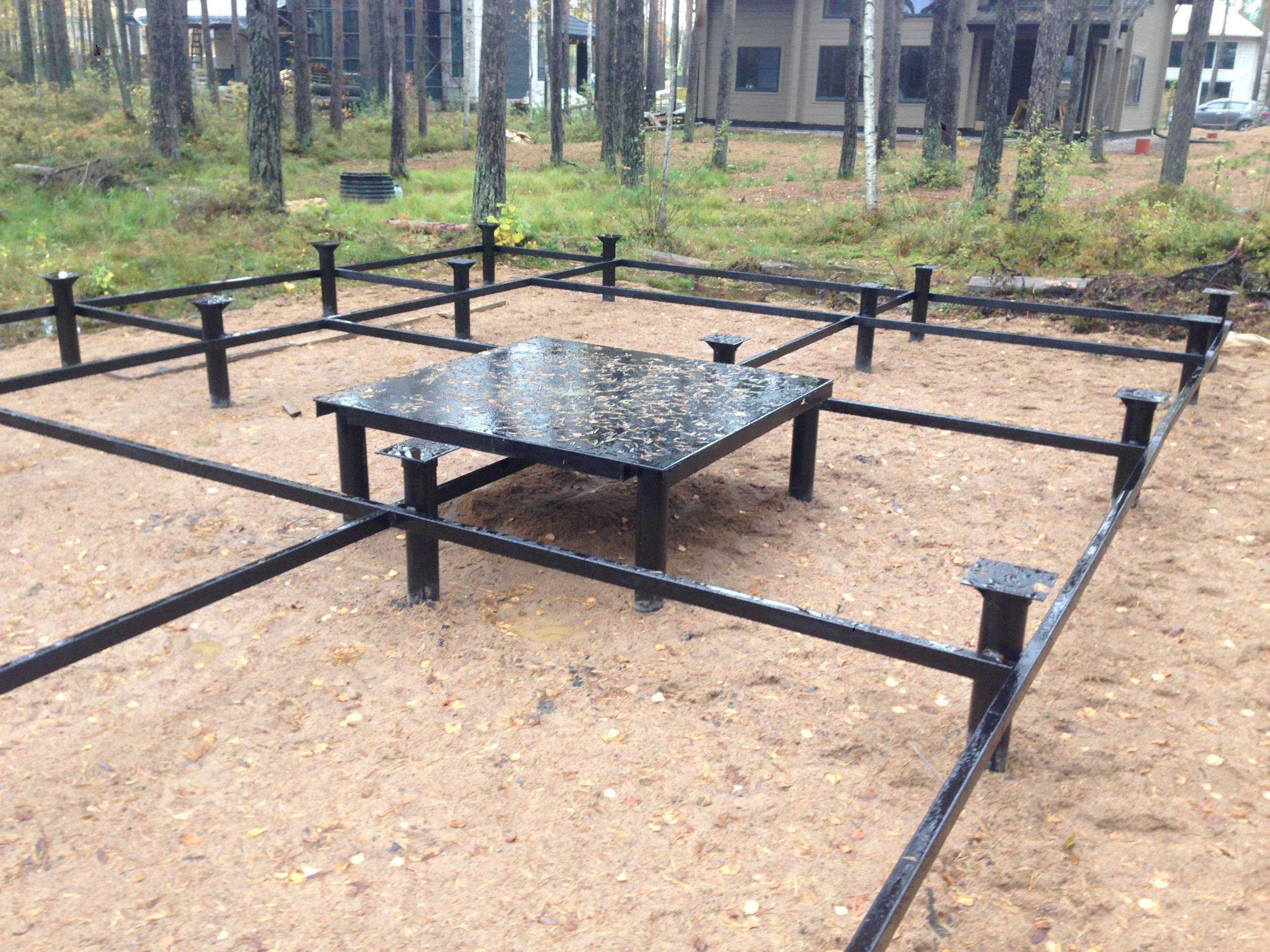

Самый простой способ установки печи на свайный фундамент это разместить на сваи толстый лист металла.

Этот лист должен быть не менее периметра печи, а лучше больше на 5 см во все стороны.

Металлический лист нужно защитить противокоррозийным покрытием.

Закрепить лист на сваях.

Это всё, дальше можно строить печь точно так как на обычном бетонном фундаменте.

Внимание: Это не руководство к действию, а только информация к размышлению. Перед тем как делать фундамент под печь, по этому или какому то другому способу, обязательно посоветуйтесь со своим печником и с производителем свай и фундамента

Перед тем как делать фундамент под печь, по этому или какому то другому способу, обязательно посоветуйтесь со своим печником и с производителем свай и фундамента.

Фундамент для печи.

Разновидности фундаментов для печи:

• сплошной фундамент.
• столбчатый фундамент.
• смешанный.

Фундаменты должны быть шире осно­вания печи на 5—7 см в каждую сторону.

Глубина заделки фундамента зависит от свойств грунта и уровня грунтовых вод.

Разновидности грунтов:

• скальные грунты
• крупнообломочные
• песчаные грунты
• глинистые
• суглинок
• суспесь

Скальные грунты – это сплошные прочные породы и некото­рые осадочные породы: песчаники, известняки.

Они обладают вы­соким сопротивлением сжатию и стойкостью против грунтовых вод.

Крупнообломочные грунты – это обломки скальных пород.

Они тоже являются прочными основаниями, так как в этих грунтах имеется большое количество щебня, гравия и гальки.

Песчаные грунты – состоят из достаточно плотных и прочных частиц для ус­тройства оснований под фундаменты печей.

Глинистые грунты – содержат в себе большое количество глины.

Глина в чистом виде в природе встречается очень редко, поэтому глинистым считается такой грунт, в котором содержится более 25% глины.

Суглинок – если в грунте глина со­держится в пределах 10 – 25%.

Суспесь – грунт с содержанием глины до 10%.

Иногда встречаются грунты с крупными порами, которые опас­ны тем, что при попадании в них грунтовых вод они легко разжижаются и теряют прочность.

Чаще это насыпные грунты, которые имеют большую рыхлость.

В сухих песчаных грунтах глубина заложения фундамента мо­жет составлять 50 см, в глинистых — 75 см.

Грунт, на который опирается основание фундамента, называется его подошвой.

Во влажных грунтах глубина котлована от уровня земли должна быть не менее 1 м.

В прочных, сухих грунтах для печей массой до 2 т глубину заложения фундаментов можно уменьшить до 25 см, а для печей массой до 3 тонн до 40 см.

Во влажных грунтах глубину заложения фундаментов уменьшать не рекомендуется.

Материалы применяемые для устройства фундамента печи:

• Буто­вый камень.
• Булыжный камень.
• Кирпичная щебенка всех видов.
• Гравий и галька.
• Глиняный обожженный красный кирпич.
• Угольный шлак.
• Кирпич железняк.

Для устройства фундамента в грунте отрывают котлован. Раз­меры котлована должны быть шире основания печи на 10—15 см в каждую сторону.

Ход работ по устройству фундамента.

1. Вырыть котлован.
2. Уложить материал (бутовый камень, кирпичную щебенку и т.д.) толщиной до 10 см.
3. Залить жидким цементным раствором.
4. Повторить укладку бута и заливку нужное количество раз.
5. По верху фундамента в грунте настелить гидроизо­ляционный слой (3 слоя рубероида или толя).
6. На гидроизоляционном слое возвести наружный фундамент.

Бутовый камень выкладывать­ соблюдая правила перевязки швов.

Промежутки между крупными камнями заполняем мелким камнем.

Таким способом фундамент доводим до уровня грунта.

Наружный фундамент можно выкладывать из тех же ма­териалов, что и фундамент в грунте.

Высота кладки зависит от глубины подпольного помещения.

При кладке наружного фундамента из кирпича по краям кладут целые кирпичи, а в се­редину половняк.

Наружный фундамент должен быть меньше фундамента в грунте на 5 – 7 см во все стороны.

При этом, следует помнить, что площадка наружного фундамента должна быть шире основания печи во все стороны на 5 – 7 см.

Наружный фундамент не доводят до уровня пола на 14 – 15 см (на два ряда кирпичной кладки).

Пол вырезают по размерам основания печи.

Фундамент для печи.

По размерам основания печи, соблюдая правила перевязки швов, выкладывают один ряд кирпичной кладки.

После этого выкладывают второй слой гидроизоляции (два слоя рубероида или толя).

Второй ряд кирпичной кладки должен соответствовать уровню пола или быть выше, но не более чем на 3—5 см.

На этом кладка фундамента печи считается законченной, далее начинается кладка корпуса печи.

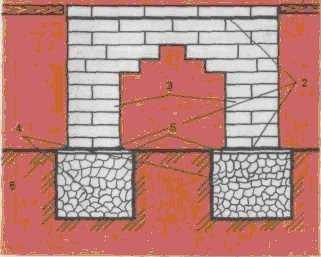

На скалистых и каменистых грунтах фундаменты в грунте не делают, а выкладывают наружный фундамент с поверхности грунта.

Для экономии строительного материала наружные фундаменты можно возводить на столбиках.

Ширина столбиков не менее 250 мм.

Расстояние между столбиками перекрывают железобетонными перемычками или железобетонной плитой.

Если расстояние между столбиками не больше длины двух кирпичей, то столбики можно соединить путем напуска кирпичей в сплошную плоскость фундамента.

Между фундаментами стен здания и печи оставляют осадочные швы толщиной 5 – 7 см, которые заполняют песком.

Осадочные швы оставляют из-за различной степени осадки стен здания и печи.

Подготовка площадки

Бытовка должна устанавливаться на ровную площадку. Если вы планируете использовать блочный или свайный фундамент, то чересчур разравнивать ее необязательно – достаточно устранить явные перепады высот.

При установке бытовки редко практикуют серьезные подготовительные работы – ограничиваются удалением мусора, покосом травы и разравниванием площадки. Однако в случае дачной бытовки (то есть, постоянного объекта) можно сделать и более серьезное основание:

• вырыть небольшой котлован (300 мм);
• засыпать песком или щебнем;
• тщательно утрамбовать.

Зачем бытовку устанавливать на что-то?

При прямом контакте бытовки и грунта будет происходить ускоренный износ ее дна и опорных столбов. Особенно это актуально для деревянных бытовок, которые являются наиболее популярными у дачников и индивидуальных строителей.

Постоянное увлажнение нижних частей бытовки за счет контакта с грунтом приведет к развитию плесени и гнилостных процессов. Кроме того, ухудшатся теплоизоляционные свойства, что потребует дополнительного обогрева.

Про то, что случиться с бытовкой, стоящей прямо на грунте, после серьезного дождя мы вообще промолчим.

Блочный фундамент

Наиболее оптимальной считается установка деревянных бытовок на бетонные блоки. Блоки могут использоваться разных размеров, но, обычно, это относительно небольшие изделия 400×200×200 мм.

Блоки необходимо устанавливать под несущими лыжами бытовки из расчета – 1 опора на каждые 2 метра. Исходя из данного требования, обозначьте места размещения блоков, и действуйте следующим образом:

Подготовьте основание (если вы не делали общего) – ямки по размеру блока, глубиной около 100 мм. Ямки засыпьте песком

Обратите внимание, что если остались неровности площадки, их можно компенсировать уровнем песка. На песок следует уложить бетонные плиты, толщиной не менее 50 мм, которые предотвратят погружение блоков в грунт

Блоки устанавливаются на плиты перпендикулярно направлению несущих лыж. Сколько блоков ставить? Вопрос достаточно интересный: чем выше бытовка над уровнем земли, тем лучше она защищена от гниения и прочих негативных факторов. Но взбираться на высокую бытовку не всегда комфортно

Поэтому чаще всего используют 1 или 2 блока. На блоки укладывается рубероид, на который уже можно устанавливать несущие лыжи. Рубероид обеспечит надежную гидроизоляцию деревянной конструкции лыж и самой бытовки.

Установка на винтовые сваи

Технологически данный метод установки сложнее блочного фундамента и требует участия профессионалов. С другой стороны, при таком подходе, можно особо не готовить площадку, да и общая надежность такого фундамента выше.

Преимущества винтовых свай в их относительно легкой установке – они буквально вкручиваются в землю. Шаг может быть различным, в зависимости от размера бытовки. Обычно, это около 1 метра по периметру строения.

Непосредственно на сваях собирается каркас бытовки, которые впоследствии обшивается выбранным материалом. Таким образом, использование винтовых свай более подходит для деревянных бытовок, рассчитанных на длительную эксплуатацию.

Для того чтобы правильно произвести монтаж бытовки на дачном участке или строительной площадке. Требуется выполнить предварительную подготовку, которая включает устройство фундаментного основания, способного обеспечить устойчивость сооружения. Установка бытовки на грунт приводит к активному воздействию влаги на дно и быстрое разрушение конструкции.

Оптимальный тип фундамента определяется типом грунта на участке, весом домика и особенностями рельефа. Для легких сооружений, к которым относят бытовки, применяют следующие типы оснований:

• ленточный мелкозаглубленный;
• столбчатый;
• на сваи.

Кроме этого в качестве временного основания могут быть использованы плиты перекрытий, уложенные на песчаную подушку или фундаментные блоки.

В каких случаях необходим фундамент для кирпичной печи?

Как правило, стандартный пол способен выдержать печь, вес которой не превышает 800 килограмм. Тем не менее эксперты утверждают, что фундамент необходим для любой печи, независимо от ее веса и прочности пола. Это увеличит срок эксплуатации конструкции и уровень безопасности ее использования. Средний вес кирпичной печи может варьироваться в промежутке полутора до десяти тонн в зависимости от размера, поэтому для такой конструкции фундамент необходим в любом случае.

Вычислить вес будущей кирпичной печи не так уж и сложно. Для этого необходимо выяснить, сколько весит один кирпич, после чего умножить данный показатель на общее количество кирпичей, которые планируется использоваться для строительства печи. Стандартная масса одного печного кирпича составляет 4 килограмма. Красный кирпич легче на полкилограмма, но его характеристики значительно ниже. Рекомендуется вычислять вес будущей печи методом умножения цельной кладки, поскольку конструкция включает в себя не только использование кирпича.

Как сделать фундамент под печь?

Вопрос, как сделать фундамент под печь, возникает практически у всех при ее строительстве

В данном случае важно учесть возможные ошибки, возникающие в процессе обустройства фундамента. Наиболее часто происходящими из них являются:

• Повреждения кладки в отдельных местах;
• Сквозные трещины в стенах печи;
• Повреждения в области дымохода.

Причины вышеперечисленных проблем всегда заключаются в фундаменте. Поэтому после ремонта подобных дефектов, они будут появляться снова и снова. В данном случае наилучшим вариантом будет полная перестройка печи и фундамента. Существует несколько видов фундаментов в зависимости от свойств и используемого материала. Однако, особого внимания заслуживает фундамент печи на сваях.

Бетонный

Классическое основание под печь – это бетонная плита, которую изготавливают при помощи заливки цементно-щебневого раствора в глубокий котлован.

Схема и устройство

Общее устройство фундамента является неизменным вне зависимости от типа печи и грунта, обычно это цельное основание в виде куба, которое выполнятся из большого количества бетонного раствора. Устройство основание хорошо показано на данной схеме:

Схема отображает основание которые мы рассчитали выше, для печки весом в 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента необходим определенный перечень материала:

• Цемент;
• Крупнозернистый песок;
• Доски для сооружения опалубки;
• Щебень;
• Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка.

Так же чтобы установить бетонный фундамент для печи из кирпича своими руками необходимы следующие инструменты:

• Емкость для приготовления раствора или бетономешалка;
• Штыковая и совковая лопаты;
• Измерительные инструменты: рулетка, уголок, уровень;
• Для изготовления опалубки: молоток, ножовка, гвозди;
• Для установки гидроизоляции строительный степлер;
• Для укладки основания трамбовка ручного типа.

Подготовка раствора

Основание под печь должно быть крепким, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет выдержать печи большой массы долгое время.

Инструкция по изготовлению

Неважно какое устанавливается кирпичное основание под печь или бетонное, изначально необходимо вырыть котлован под него. Глубина котлована зависит от нескольких факторов: масса печки, тип почвы, наличие грунтовых вод. Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки

Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания. После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него. После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера. Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже: Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния. Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки. Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания. После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него. После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера. Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже: Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния. Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Перед началом установки отопительной системы, фундамент под печь должен высохнуть примерно 10 дней, первую неделю обрызгивайте бетонную поверхность обычной водой.

Как правильно сделать выбор?

Выбор винтовых свай состоит из двух этапов:

• Определение подходящего типоразмера и вида винтовых свай.
• Выбор конкретных изделий по качеству и соответствию требованиям.

Первый этап практически полностью выполняется во время проектирования дома. Поэтому говорить о нем нет смысла.

Второй этап обычно выполняют представители фирмы, с которой заключен договор.

Если по каким-либо причинам приходится выбирать самостоятельно, следует обратить внимание на следующие детали:

• Толщина стенок трубы не должна быть меньше 4 мм.
• Толщина лопастей — не менее 5 мм.
• Качество сварки должно быть максимально высоким.
• Наличие слоя оцинковки.
• Тип и качество наконечника.

По этим критериям можно выбрать наиболее качественные изделия.

ВАЖНО! Если какие-либо позиции не удовлетворяют установленные требования, от приобретения таких свай лучше отказаться

Что это такое, характеристики свайных опор

Буронабивные сваи – силовая конструкция, которая отвечает за передачу нагрузки от дома на несущий слой грунта. Опорные элементы создаются непосредственно на стройплощадке, когда заранее делают усиление подготовленных шурфы арматурным каркасом и заливают бетонным раствором.

Буронабивные сваи можно использовать в качестве самостоятельных силовых элементов, например:

• при строительстве заборов;
• легковесных хозяйственных построек;
• временных сооружений (бытовок).

Верхняя часть силовой конструкции (лента или плита) связывает отдельно стоящие опоры и воспринимает на себя суммарные нагрузки от дома, равномерно распределяя их между буронабивными сваями. Таким образом получают надежное несущее основание для тяжеловесных сооружений 1-й и 2-й степеней ответственности.

Особенности устройства представленного типа основания:

• с защитой стен скважины за счет применения обсадных труб (погружных и извлекаемых);
• с защитой стенок шурфов от обсыпания с помощью бентонитового раствора;
• подача бетона через полость непрерывного шнега.

По форме буронабивные сваи могут иметь одинаковое сечение по всей высоте или быть усложнены расширенной пятой в нижней части для улучшения несущей способности фундамента.

Плюсы и минусы

Преимущества следующие:

• доступная технология для применения в частном строительстве;
• высокая скорость возведения – уже через две недели после бетонирования скважин можно приступать к следующему этапу возведения дома;
• эффективны при строительстве практически на любых типах грунта, в том числе на пучинистых и сыпучих почвах, а также на участках со сложным рельефом;
• удобство монтажа на площадках с высокой плотностью застройки;
• значительная несущая способность каждого силового элемента – до 400 т.

Помимо очевидных достоинств технологии, необходимо также учитывать ее недостатки:

• потребность в расходе большого количества бетона;
• сложность контроля над выполняемыми технологическими процессами;
• необходимость привлечения спецтехники при закладке фундамента на значительную глубину (более 2 м);
• при строительстве на пучинистых грунтах необходимо преждевременно продумать уширение пяты опоры и обвязку конструкции ростверком, чтобы предотвратить выталкивание сваи из почвы в результате действия сил морозного пучения;
• строительство подземных помещений в доме на буронабивных опорах окажется затратным по времени и средствам мероприятием.

Сфера применения

Применение технологии монтажа буронабивных свай считается оправданным в таких ситуациях:

• ведется строительство промышленных объектов и тяжеловесных конструкций, жилых домов и построек сельскохозяйственного назначения на крутых склонах;
• возводимый объект по проекту расположен на заболоченной местности, а также на участках со слабым грунтом, где несущий пласт и точка промерзания расположены достаточно глубоко, но не ниже 3 м от уровня поверхности;
• высокая плотность застройки на рабочем участке, что предопределяет необходимость контроля динамических нагрузок на существующие дома и сооружения.

Постройка на сваях – это миф или реальность?

Встречаются опытные строители, которые категорически не советуют использовать сваи при возведении жилого дома. Они советуют использовать свайное основание только для построек хозяйственного назначения или для небольших дачных домов.

Возникает вопрос: а как тогда российские (и не только) города, в которых десятки тысяч домов построены на сваях и до сих эксплуатируются? Причём дома в несколько этажей, а не просто одноэтажные постройки.

Если местность под строительство всегда залита весенними паводками или грунтовые воды практически у поверхности – то спасают именно винтовые сваи.

Например, если дом нужно поднять или перенести, или реставрировать, то обустраивают именно свайное основание. Такой вариант часто используют во время ремонта деревянных построек прошлого века, когда в те годы дома редко возводили с фундаментом.

В пользу использования свайной конструкции говорят и те факты, что такие варианты основания были реализованы в строительстве очень давно. Только вместо свай были задействованы брёвна, забиваемые в землю.

На первых порах опоры на винтах использовали для оснащения причалов. Со временем сфера их использования значительно расширилась. На фото ниже маяк в Великобритании, когда пришлось на нестабильной почве Темзы задействовать винтовые сваи.

В первом десятилетии XX века возведение построек на свайных фундаментах получило «второе дыхание» благодаря изобретению новой техники, позволявшая точно и глубоко вбивать сваи. А это значительно убыстряло работу по строительству фундамента для дальнейшего возведения зданий.
